Способы установки

В соответствии с типом конструкции крепится крепление доводчика по-разному:

• на поверхности дверной коробки;
• в полу;
• в пазу короба;
• доводчики для раздвижных дверей скрыты в петлях или представляют собой устройства линейного типа, которые закрепляются на дверной коробке (работают они по иному принципу, чем аналоги для распашных створок).

Определяя способ установки, нужно учитывать особенности дверной коробки, толщину зазора между коробом и полотном. Например, доводчик на пластиковую дверь крепится на поверхности дверной коробки, соединяется с полотном тягой.

Возможные варианты установки на полотне двери

Корпус доводчика располагается несколькими способами:

1. на полотне, тогда тяга будет закреплена на дверном коробе или в пазу, который тоже вырезают в коробе;
2. на дверной коробке, соответственно, свободный конец тяги располагается на створке.

Если планируется закрепить конец тяги в пазу дверного короба, в данном случае вариант расположения корпуса доводчика всего один — на полотне. На балконную дверь механизм всегда устанавливают стандартным способом: корпус доводчика на створке, тяга закреплена на поверхности дверного короба.

Особенности монтажа своими руками

В соответствии с выбранным усилием открывания полотна определяется расстояние между петлями и корпусом механизма. Доводчик для легкой двери должен характеризоваться классом EN1-EN4. Для установки используется шаблон в масштабе 1:1. Его нужно наклеить на дверное полотно скотчем. После этого переходят к сверлению отверстий под крепеж. Рычаг, выполняющий функцию тяги, следует разделить на 2 элемента. После этого одна часть устанавливается на дверном коробе, а вторая — на полотне. Затем элементы рычага соединяются и он регулируется по длине.

Как правильно выбрать?

Решая, какой доводчик выбрать для пластиковой двери, нужно учесть несколько параметров, как устройства, так и самой конструкции:

• Доводчики отличаются по способности выдерживать нагрузку. Брать лучше, ориентируясь на максимальные показатели. Например, если масса двери около 70 кг, покупать нужно доводчик не меньше, чем ЕN-4.
• Учтите особенности монтажа устройства, посмотрите, есть ли место для его размещения на вашей дверной конструкции.
• Если двери очень тяжелые, можно установить два доводчика в верхней и нижней части полотна.
• Установка доводчика на пластиковую дверь – не всегда легкая задача, по этому можно поинтересоваться в магазине, предоставляется ли услуга по монтажу.
• Не стоит покупать слишком большое устройство на маленькую, не тяжелую дверь, оно затруднит ее отпирание, сделает использование полотна неудобным.
• Если устройство будет установлено в неотапливаемом помещении, обязательно узнайте, можно ли использовать в нем выбранную вами модель. Не все доводчики для пластиковых дверей хорошо переносят холодную погоду и могут отказать в самый неподходящий момент.

Установка доводчика

Особенности монтажа напольных доводчиков необходимо учитывать уже на начальном этапе проектирования. Весь вес двери приходится на нижнюю ось вращения. Нужно, чтобы вращающиеся оси располагались вертикально на одной прямой. Если вы устанавливаете доводчик ближе к левой или же правой стороне двери, вам необходимо знать, что в конструкцию доводчика уже заложено направление закрытия. Поскольку рычажная конструкция отсутствует, у напольных доводчиков присутствует больший по значению крутящий момент на оси. Это требует более мощную конструкцию.

Встроенные доводчики работают так же, как и напольные. Они встроены в раму или коробку двери. Вес двери несет опора, которая монтируется в пол. Рычаг, встроенный в полотно, сообщает вращательные движения от оси доводчика самой двери. Когда она открывается, рычаг производит поворот сердцеобразной оси. Когда изменяется направление открывания, она давит на ролик. Вращательное движение сжимает две пружины в доводчике. Когда мы закрываем дверь, то процесс происходит в другом направлении.

Для правильного выбора доводчика необходимо учесть много моментов. Поскольку вращение двери происходит на неподвижной оси, то сопротивление воздуха наибольшее на ее внешнем краю. Соответственно, мощность доводчика напрямую зависит от ширины установленной вами двери. Усилия доводчика для закрывания двери следующие:

• – полотно до 75 см, весом до 20 кг;
• – полотно до 85 см, весом до 40 кг;
• – полотно до 95 см, весом до 60 кг;
• – полотно до 110 см, весом до 85 кг;
• – полотно до 125 см, весом до 110 кг;
• – полотно до 140 см, весом до 140 кг;
• – полотно до 160 см, весом до 160 кг;

Полотно более 160 см – уже не двери, а ворота. Нужно использовать иные системы закрывания. Иногда можно устанавливать сразу два доводчика. Это увеличит усилие где-то на 30 %.

Также большое значение имеет вес двери. Петли должны выдерживать вес полотна так, чтобы дверь могла закрываться без трения. Доводчик не будет исправно работать, если дверные петли ржавые, полотно, двигаясь, наверняка будет тереться о коробку. Напольные доводчики такой проблемы не имеют, поскольку они оснащены подшипниками и выдерживают вес до 300 кг.

У некоторых доводчиков нерегулируемое усилие закрывания, которое зависит от мощности пружины. У других можно отрегулировать усилие закрывания при помощи смещения корпуса доводчика, вращения винта или же тяги. Нужно помнить, что усилие закрывания доводчика меньше, чем его сопротивление открыванию двери. Некоторую часть энергии расходуется на трение, а также инерцию. Хорошо сделанный доводчик передает 65 % при закрывании, плохой только 15-30 % энергии. Плохая передача усилия значит и больший износ материала из-за внутреннего трения. У качественного доводчика наибольший КПД в конце закрывания.

Все схемы монтажа

Схема установки выбирается исходя из направления открывания дверной створки и ориентации петель. Выделяются 3 схемы.

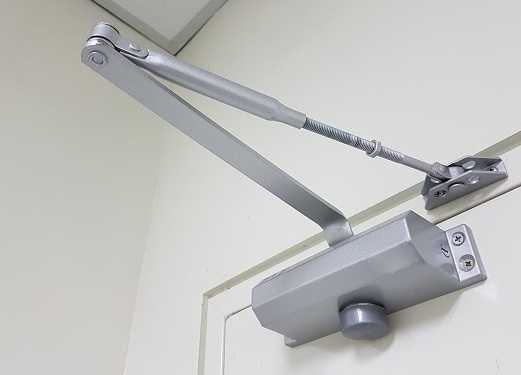

Классический

Данный вариант чаще всего используется при установке доводчиков. Оптимально применять на межкомнатных створках. Устройство крепится вне комнаты, корпус доводчика фиксируется на полотне, а рычаг приходится ставить на наружный косяк вверху. Дверь будет открываться вне помещения на себя. Когда створка закрыта, рычаг перпендикулярен двери.

Плюс: дверь открывается на полную, притвор с максимальным усилием от доводчика.

Минус: нельзя прикрутить на дверь из стекла, рычаг выглядит некрасиво.

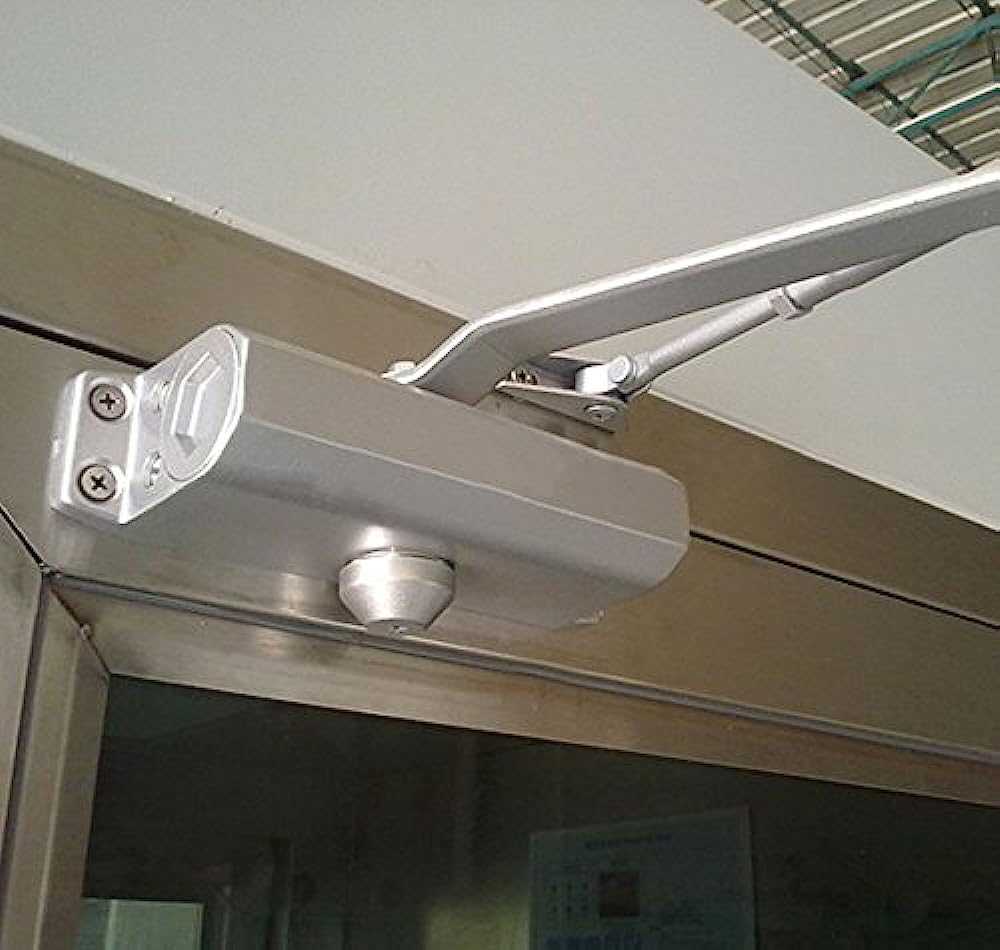

Верхний метод

Методика противоположна классическому порядку установки. Порядок закрепления перевернут: крепления корпуса выполняются на косяк, а рычаг устанавливается на створке. Расположение механизма — внутри помещения, наружное открывание двери. Способ предполагает антивандальную систему и подойдет для входных дверей. Устанавливаться на межкомнатные двери по верхнему методу доводчик может при необходимости — если первый способ не подходит.

Плюсы: небольшой процент потери мощности механизма — не более 10%, близкий к максимальному угол открытия створки. Отлично подойдет для легких створок.

Параллельный

Нестандартная методика крепления доводчика. При параллельной схеме механизм фиксируется внутри помещения, открытие створки — наружу. Блок доводчика необходимо повесить на полотне двери, рычаг с использованием кронштейна фиксируется на верхнем косяке. В закрытом положении сложенный рычаг — параллельный полотну.

Вешать механизм по данной методике можно как в жилых домах, так и в коммерческих помещениях. Удобно использовать, если стандартная методика не реализована из-за боковой стены или две двери стоят в одном проеме.

Плюсы: вписывается в интерьер, нет ограничений по месту установки.

Минус: падение мощности доводчика, угол открывания снижен, усложнение процесса установки.

Применяя любой из этих методов и последовательность работ по установке доводчика на металлическую створку, можно реализовать монтаж практически на любом дверном проеме. Собрать и отрегулировать устройство можно в течение часа.

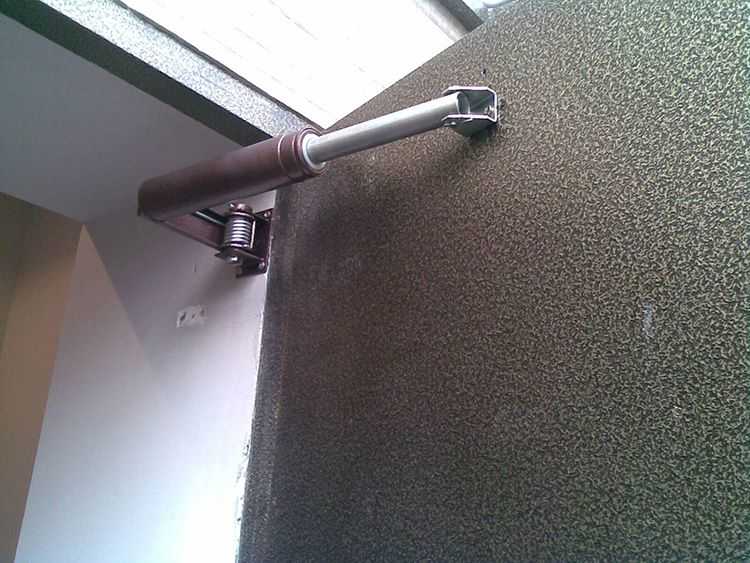

Монтаж на калитку

При сборке доводчика на уличной калитке есть ряд нюансов:

1. Необходимо использовать уличный механизм. Под цели помещения чаще всего используют неморозоустойчивые внутренние доводчики. Для улицы же потребуется приобрести пневматическую модель. Отсутствие масла исключит эффект торможения двери в морозные дни.
2. Если у калитки нет верхней перекладины, монтаж выполняется на боковую стойку. Крепежная пластина поворачивается вдоль бокового профиля и тяга фиксируется на нем. Будет незначительное падение мощности, но функциональность полностью сохранится.

На заметку. Можно добавить немного уплотнителя, чтобы исключить удар двери о косяк при закрытии. Это увеличит срок службы доводчика.

Доводчик является полезным и технологичным элементом дверных систем. Инструкция и полный крепежный комплект позволяет производить установку и обслуживание своими руками

Важно соблюдать правила монтажа и тогда механизм будет исправно работать гораздо дольше заявленного гарантийного срока

Читайте далее:

Регулировка дверного доводчика

Сколько весит железная дверь для квартиры

Установка входной металлической двери в квартиру

Установка входной двери в деревянном доме

Не закрывается входная дверь

Как увеличить срок эксплуатации

Есть несколько простых советов, выполнение которых исключает вероятность механических поломок и продлевает срок эксплуатации устройств.

Всегда принимайте во внимание условия пользования доводчиком. Если он устанавливается на двери общественных зданий, то частота открывания/закрывания резко увеличивается. Кроме того, не все посетители аккуратно обращаются с дверьми, могут возникать сильные механические нагрузки

Для таких потребностей надо выбирать самые надежные доводчики. На количество регулировок внимание обращается во вторую очередь, главный фактор – механическая устойчивость

Кроме того, не все посетители аккуратно обращаются с дверьми, могут возникать сильные механические нагрузки. Для таких потребностей надо выбирать самые надежные доводчики

На количество регулировок внимание обращается во вторую очередь, главный фактор – механическая устойчивость

При выборе модели необходимо учитывать нагрузки, которым будет подвергаться доводчик

Следите, чтобы дверь использовалась по прямому назначению, а не служила барьером для животных, игрушкой для детей и т. д. Не надо увеличивать массу дверного полотна. Мы уже упоминали, что чем больше вес дверей – тем выше показатели инертности, а они крайне негативно влияют на механизм.

Доводчики для тяжелых дверей

Никогда не беритесь за установку или регулировку устройства, не ознакомившись с инструкцией, не понимая принципа действия элементов доводчика, не предвидя возможные последствия своих вмешательств.

Самостоятельно приступать к регулировке доводчика можно лишь после изучения инструкции

Не покупайте механизмы неизвестных компаний. Дело в том, что они имеют много соединений, требующих высокой точности обработки поверхностей деталей. При малейших отклонениях в технологии появляются протечки масла. Исправить проблему простой доливкой масла невозможно, надо делать сложный ремонт. На это требуется много времени и денег, а результат еще неизвестен. Намного выгоднее сразу покупать дорогостоящие, но качественные товары известных европейских компаний.

Доводчики известных марок обладают высоким качеством и длительным сроком службы

Конструкция дверного доводчика.

Дверные доводчики делятся по принципу работы, так, различают пневматические и гидравлические доводчики дверей. В рамках этой статьи, мы рассмотрим лишь те, что используют жидкость (масло) в своей работе. Существует несколько разновидностей конструкций гидравлических доводчиков. Доводчики, использующие «классическую схему», имеют в своей конструкции шестерню и рейку, а также складной рычаг. Эти доводчики имеют небольшую цену, в силу своей простоты, и являются наиболее распространенными. По этой же схеме построены и профессиональные доводчики бОльшей ценовой категории, рассчитанные на более суровые условия эксплуатации, например, они устанавливаются на двери с очень высокой проходимостью или, в тех случаях, когда требуется клапан ветрозащиты. Также, производятся доводчики, в которых отсутствует рычаг, вместо него, в них используется, так называемый скользящий канал или направляющая (фото 2). Эти механизмы часто основаны на принципе «кулачковой технологии», но существуют построенные и по классической схеме. Они компактны, из-за отсутствия рычага, имеют привлекательный дизайн, но и цена их выше. Также, в некоторых моделях доводчиков, опционально, можно приобрести рычаг, либо направляющую с фиксатором в открытом положении, т. н. ФОПом, который позволяет открыть и зафиксировать дверь в открытом положении не подкладывая «кирпичей». Такой фиксатор повышает стоимость дверного доводчика примерно на 50%, но, он очень актуален при эксплуатации доводчика в магазинах и, например, на подъездных дверях, где требуется держать дверь открытой, для того, чтобы что-то занести, проветрить и т.п.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

p, blockquote 4,0,0,0,0 —>

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

p, blockquote 5,0,0,0,0 —>

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Второй этап: применение шаблона

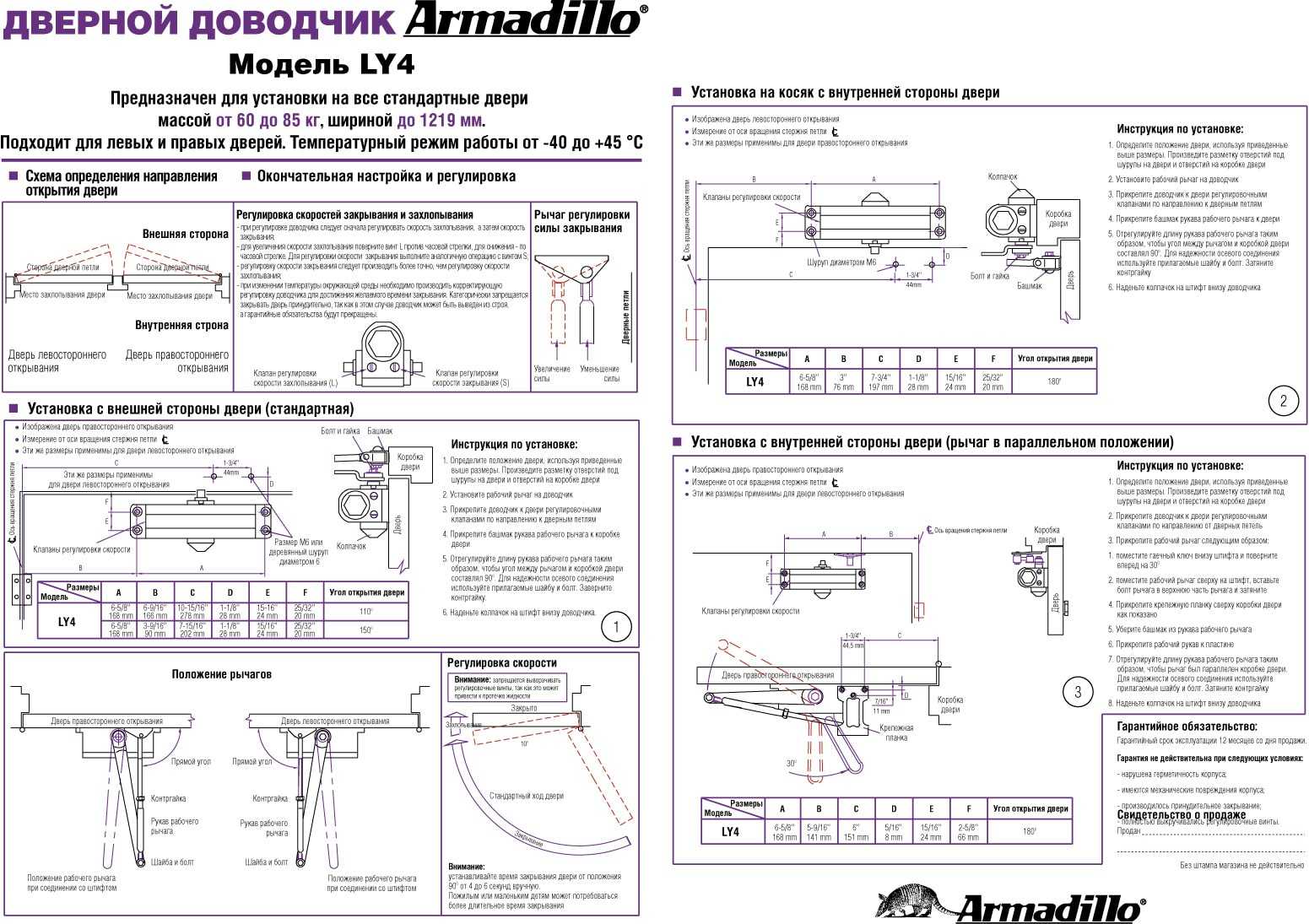

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

p, blockquote 8,0,0,0,0 —>

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

p, blockquote 10,0,0,0,0 —>

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

p, blockquote 11,0,0,0,0 —>

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Типы и разновидности устройств

В зависимости от того, где устанавливается механизм, выделяют такие виды доводчиков:

• напольный, то есть который крепится на пол (своими руками, без специального оборудования его не установишь);
• автоматический скрытый дверной доводчик может размещаться непосредственно в полотне входной двери;
• монтируемые на дверное полотно;
• верхние механизмы, с кривошипным или зубчатым приводом (наиболее распространенные – их монтаж провести своими руками по схеме).

Существуют также специализированные доводчики раздвижных дверей. Как правило, такие механизмы используются при изготовлении мебели. Могут врезаться в само дверное полотно или в корпус мебели.

По виду устройства механизма также есть классификация:

• коленные, то есть рычаг изготовлен в виде колена – напольный он или стандартный, но принцип работы одинаковый;
• слайдовые или скользящие, производятся без колена, а элемент регулировки располагается непосредственно на дверной коробке и при движении скользит в параллельном направлении. Но, у таких механизмов есть небольшой минус по сравнению с рычажной технологией, для открытия двери потребуется больше усилия.

В зависимости от размера и массы двери, также выбирают доводчики масляные дверные, чем полотно массивнее и тяжелее, тем механизм должен работать под большим усилием. Отсюда есть и классы устройств. К примеру, 1 класс рассчитан на ширину дверного полотна в 750 мм, а его вес не должен превышать 20 кг. Для входных дверей с весом в 100кг и шириной 1250, подойдет 5 класс.

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой

Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты

Дизайн доводчика должен соответствовать общему стилю помещения

Дизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары

Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

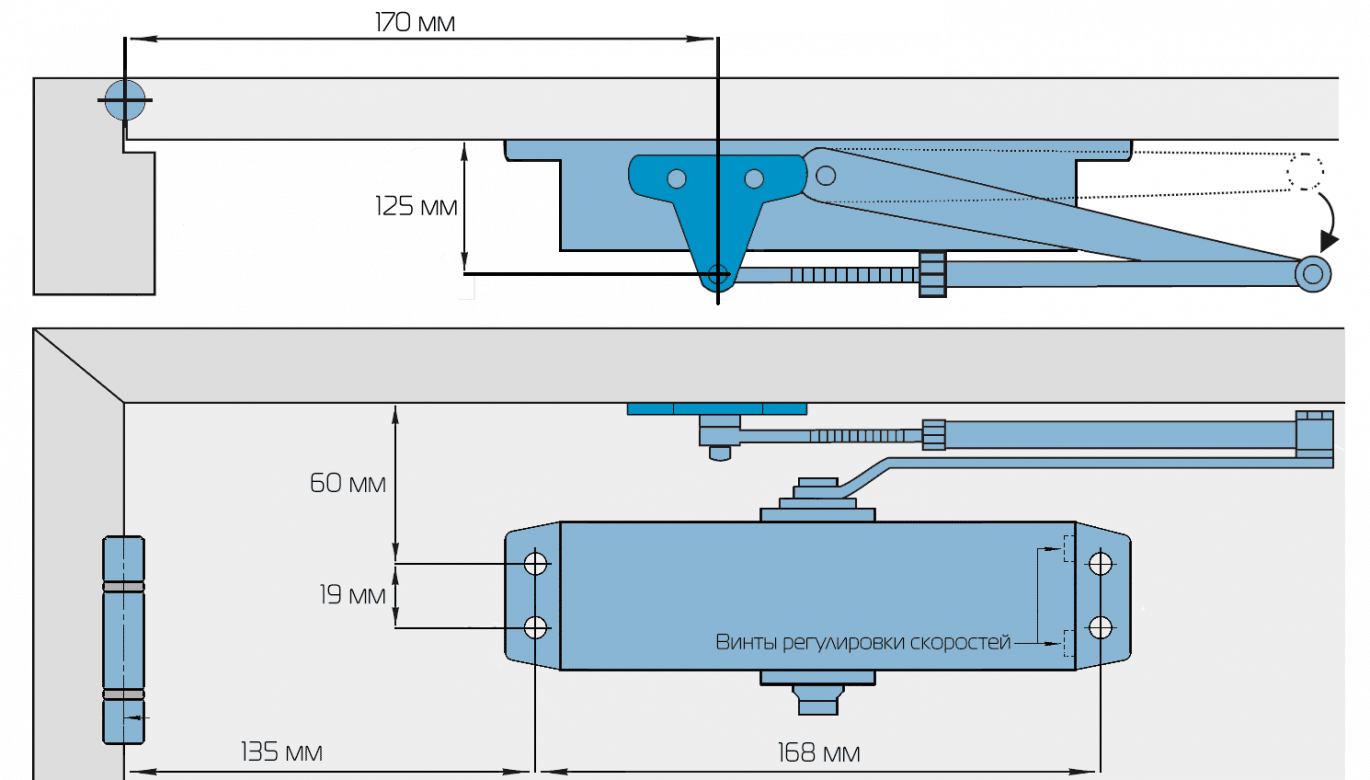

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости

Верхний же берет ответственность за диапазон от 15 до 180 градусов

Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять

Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

Способы монтажа

Дверные доводчики по принципу установки подразделяются на четыре вида:

• Наружного монтажа. Такие модели состоят из двух блоков, один из которых крепится на дверное полотно, другой на притолоку дверной рамы. Соединяются они при помощи подвижно сочлененных рычагов. Способы установки таких моделей изображены на рисунке.
• Скрытый монтаж в раме. В притолоке дверной коробки вырезают отверстие, в него устанавливается доводчик. На дверном полотне сверху закрепляется рычаг.
• Скрытая установка в полу. Этот тип часто можно увидеть на стеклянных распашных дверях магазинов. Возможна установка с дверным полотном из любого материала, но только на стадии монтажа или генеральной реконструкции: в полу необходимо делать углубление под тело доводчика.
• Скрытая установка в двери. В этом случае в верхнем торце двери делается выемка, в которое устанавливается устройство, а рычаг крепится к дверному косяку.

Способы монтажа могут быть различными Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

Как правильно установить доводчик двери: пошаговая инструкция

Для примера рассмотрим традиционный вариант установки доводчика на дверь с открыванием на себя. Поняв эту технологию, вы сможете не только самостоятельно решить вопрос, как установить доводчик на металлическую дверь, но и вообще смонтировать любое подобное устройство любым удобным для вас способом на двери любого типа. Вы поймете, что разница в их монтаже несущественная.

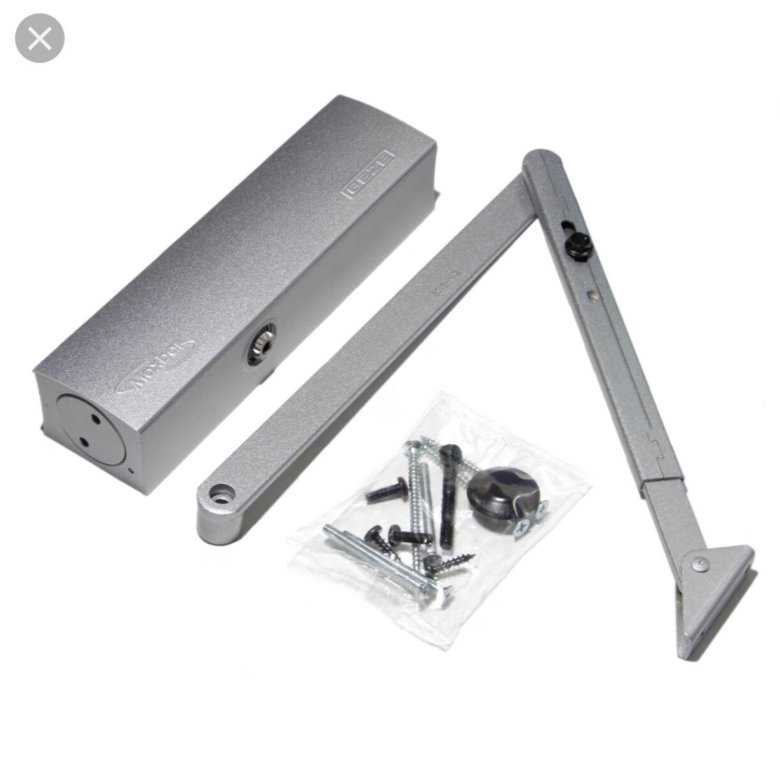

1. Для начала разберемся с тем, что мы покупаем, т.е. с комплектом поставки доводчика для дверей. Как правило, в упаковке с этим изделием должен находиться сам доводчик, его рычаг, крепеж и шаблон для монтажа купленного устройства, который в значительной мере облегчает установку своими руками. В этом шаблоне для непрофессионала и заключается «спасение».
2. Берем шаблон и располагаем его на закрытой двери согласно указанной схеме. Для удобства приклеиваем его скотчем, после чего в обозначенных местах, прямиком сквозь шаблон, сверлим отверстия, по которым будет производиться установка доводчика двери. Просверлили? Снимаем шаблон и приступаем к монтажу.
3. Для начала прикручиваем рычаг к коробке – ничего не регулируем, а просто крепим.
4. На рычаг надеваем сам доводчик и соединяем эти две части посредством винта. Соединение нужно осуществлять в таком положении, как доводчик будет крепиться на двери – обязательно проконтролируйте, чтобы регулировочные винты доводчика смотрели в сторону дверных навесов.
5. Теперь может понадобиться регулировка тяги рычага доводчика – нужно добиться такого положения, чтобы дырочки на двери совпали с дырочками в самом доводчике. Кроме того, нужно будет проконтролировать положение рычага – при закрытой двери он должен располагаться строго перпендикулярно дверной коробке.

6. Добились? Прикручиваем его и пробуем, как работает устройство – этот процесс вам может не понравиться. Возможно, дверь будет туго открываться или же хлопать при закрывании очень сильно. Пугаться не нужно, все это легко исправляется путем бесхитростных регулировок.

Вот, в принципе, и вся инструкция по установке доводчика двери. Единственное, что добавлю, так это если вам попадется вариант с отсутствующим в комплекте шаблоном – установка такого доводчика выполняется согласно чертежу в паспорте устройства. Обычно здесь указываются все необходимые для монтажа размеры.
