Дверь гармошка своими руками: инструкция по самостоятельной сборке и установке

Порядок работы

После подготовки требуемого материала и фурнитуры можно переходить к созданию раздвижной конструкции. Вначале следует создать подробный проект и определиться с типом двери гармошки. Изделие может быть одностворчатым (открываться от одного края к другому) или двухстворчатым (открываться от середины к каждому краю).

Блок раскладной двери

Подготовительные работы

После создания проекта и покупки необходимого количества стройматериалов и расходников начинаются подготовительные работы. На этом этапе следует демонтировать старое дверное полотно и очистить проем. Для демонтажа старой двери следует выполнить следующие действия:

• снять полотно с петель;
• демонтировать наличники;
• разобрать короб.

После демонтажных работ оценивается состояние проема. Различные щели следует замазать штукатуркой.

Обустройство короба

Для обустройства короба следует использовать короб и доборные элементы, которые совпадают по цвету с основной конструкцией. По периметру монтируется короб, который при необходимости дополняется доборными элементами. Короб закрепляется на специальные длинные винты. Также можно установить конструкцию на монтажную пену. Для этого выполняются следующие действия:

1. Элементы короба подгоняются по размерам.
2. Каждая деталь выставляется по уровню в проеме. Для подгонки используются клинья.
3. Пространство между проемом и коробом заполняется монтажной пеной.

После запенивания следует подождать несколько часов, перед тем как переходить к следующему этапу монтажа.

Как собрать и установить межкомнатную дверь-гармошку своими руками

Установка направляющей

В верхней части короба устанавливается направляющая, по которой будут перемещаться каретки с бегунками. Перед тем как смонтировать направляющую, необходимо произвести точные замеры. Она должна располагаться таким образом, чтобы закрытая дверь находилась максимально близко к коробу, но при этом беспроблемно открывалась, не царапая и не задевая отдельных элементов.

Подготовка полотна

Полотно перед монтажом должно быть полностью готово. Если оно создается из дерева, то на этом этапе оно должно быть покрашено или отделано любым другим способом. Отдельные планки соединяются друг с другом при помощи петель.

В зависимости от массы ламелей используется 2 или 3 петли для соединения изделий друг с другом. Сами петли крепятся к полотну при помощи саморезов. После монтажа петель в верхней части на каждую доску монтируется каретка с бегунком, которая будет перемещаться по направляющему профилю.

Для получения максимально эстетичного вида петли скрываются под стыковочным профилем. Он позволяет придать конструкции фабричный вид. Когда все детали установлены, проводится проверка полотна. Если все элементы беспроблемно складываются, можно переходить к финальной части монтажа.

Установка двери

Дверь-гармошка, как и обычное полотно, монтируется на петли. Одна часть крепится к коробке, вторая – к крайней ламели. Перед тем как повесить дверь на петли, следует правильно разместить роликовые бегунки в верхнем профиле. Здесь может потребоваться помощь второго человека.

Размеры складных дверей

Петли необходимо правильно разметить. Существует два основных варианта их монтажа:

1. Крепление сначала на дверь или к коробу. Вначале петля целиком крепится к двери или коробу, после чего осуществляется подгонка и ввинчивание прямо на месте.
2. Одновременная установка на дверь и короб. Такой вариант подразумевает разбор петельного механизма и крепление каждой части к нужному месту. После этого петли соединяются друг с другом.

Если все действия выполнены правильно, то дверь после монтажа будет открываться, закрываться и беспрепятственно перемещаться по направляющей. В некоторых случаях полотно может задевать края. Не стоит сразу же снимать изделие. Небольшие регулировки можно произвести посредством изменения параметров петель. Настройка выполняется при помощи отвертки.

Крепление фурнитуры

Финальным этапом считается крепление фурнитуры. Остается установить только ручку с замком или без. Для ее монтажа следует просверлить отверстие в крайней ламели. Если ручка с замком, то в коробе дополнительно потребуется создать отверстие для замкового механизма.

Существуют компактные ручки, которые крепятся с боковой части и не требуют создания широких отверстий. В зависимости от дизайна помещения и личных предпочтений подбирается наиболее подходящая фурнитура. После этого определяется метод крепления изделия.

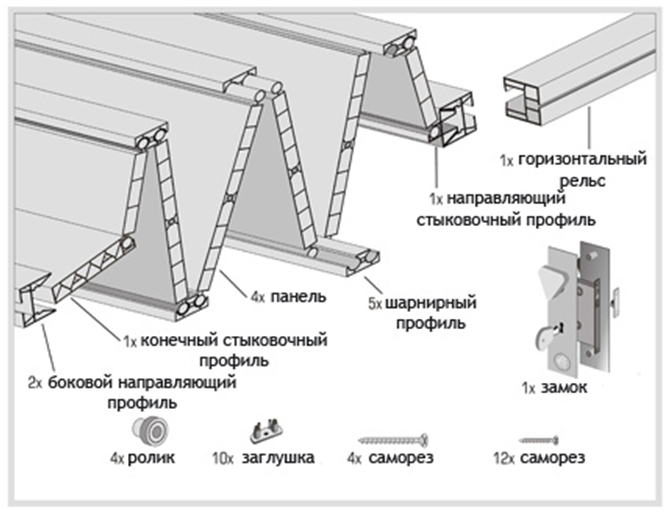

Фурнитура для дверей-книжек

Как установить дверное полотно раскладной межкомнатной двери на направляющую.

(фотографии, инструкция, видео мастер-класс) Итак, предположим, что вы подготовили дверной проём, установили направляющую и готовы устанавливать дверное полотно. Что же, тогда не будем тянуть, приступаем к установке прямо сейчас!

Для начала проверьте, всё ли соответствует необходимым размером, если да, то отлично.Нужно установить на дверное полотно ролики – главную часть подвижного механизма, кстати говоря, вот ещё одно отличие раскладной межкомнатной двери-гармошки от раздвижной двери-купе: ролики у неё расположены не вертикально, а горизонтально, относительно земли, таким образом, они перемещаются по стенкам направляющей, кроме того, соответственно, вращающаяся ось направлена в другую сторону, и, кроме того, у роликов так же есть поворотный роликовый узел, нужен он, чтобы дверь можно было сложить. В остальном же, этапы всё те же как и для установки раздвижной двери, то есть, к верхнему торцу дверного полотна устанавливаются на две части его по одному ролику. После того же, как ролики установлены, нужно установить нижнюю ось, на которую будет крепиться одна часть дверного полотна. Теперь можно вставлять ролики в направляющую.

Что нужно для этого сделать:

Вы же помните, что направляющую нужно было закрепить, пока что, лишь на один шуруп, который надо было разместить по центру дверного проёма? Так вот, теперь, за счёт такого нестабильного крепления, нужно развернуть направляющую и в сложенном виде установить на неё дверное полотно, затем, направляющая разворачивается вместе с дверным полотном, одна крайняя часть которого фиксируется на нижней оси. Ну, вот и всё, теперь осталось всего лишь закрепить алюминиевую направляющую ещё на несколько шурупов, и для лучшего скольжения роликов смазать её. Ваша раздвижная дверь готова, можете смело ей пользоваться!

Вот ещё что, я вам говорил, как важно подготавливать дверной проём и что лучше всего сделать это фальш-коробом, эта модель является ярчайшим доказательством моих слов, только взгляните на этот разбитый дверной проём!

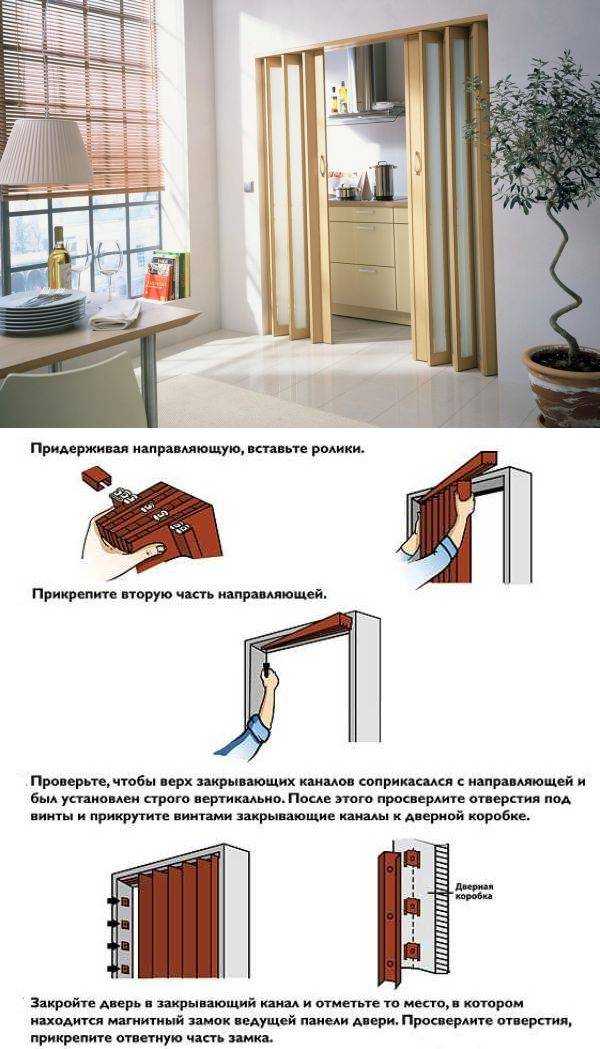

Пошаговые фото установки

Смотрите видео мастер класс:

С чего начать

Очистить проем

• Ставить дверь в старой коробке нецелесообразно по ряду причин. Во-первых, не факт, что они не будут контрастировать друг с другом; во-вторых, в ходе реконструкции появляется возможность частичной перепланировки помещения. И расширение проема – один из удачных вариантов. Именно поэтому и специалисты, и те, кто уже занимался самостоятельной установкой гармошек, советуют полностью демонтировать косяк.
• После обработки торцов стены произвести замеры. Знание линейных параметров позволит подобрать оптимальную модель складывающегося полотна. Изготавливать его собственноручно не имеет никакого смысла. Сортамент продукции настолько разнообразный (по материалу планок, их оттенку, оформлению), что на вопрос, как лучше самому сделать гармошку, ответ один – проще приобрести и установить готовую. Именно к этому все и сводится.

Нюанс лишь в том, что двери «гармошки» поставляются в различных типоразмерах, которые зависят от количества ламелей, их ширины и производителя. Все необходимые данные отражены в руководстве по монтажу, прилагаемому к изделию. Следовательно, придется «подгонять» проем под понравившуюся модель, а не наоборот.

Закупить необходимые материалы

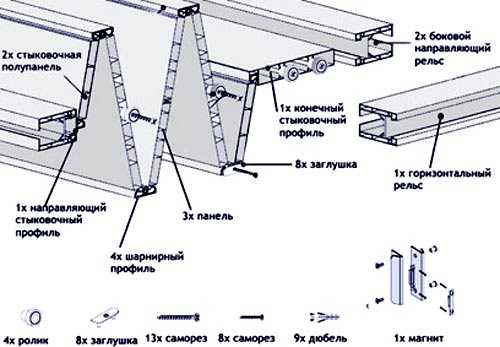

Складные двери поставляются в полной комплектации, и ее соответствие проверяется еще в мебельном салоне. Но только после «черновой» подготовки рабочего участка станет понятно, что понадобится еще (те или иные инструменты, монтажная пена, доборы, наличники и так далее).

После этого выполняются необходимые технологические операции. Методика сужения (расширения) прохода в стене определяется ее материалом, состоянием и возможностями мастера: каркас с последующим бетонированием, усиление прутком, оштукатуривание и так далее. В результате проем должен быть полностью готов к установке.

Сборка конструкции из доборных планок

Приступаем к сборке конструкции из доборных планок.

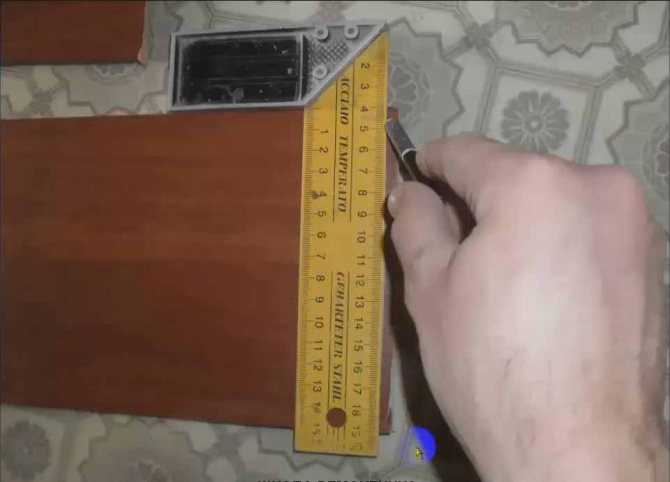

Для начала обрезаем неровную часть каждого добора.

Верхняя планка нам нужна длиной 85 см, поэтому, обрезав лобзиком, отмеряем от ровного конца 85 см и тоже обрезаем.

Размер боковых планок можно узнать следующим образом. Берём высоту проёма, в нашем случае она составляет 207 см, и вычитаем из неё 2 см – 1 см на толщину добора и 1 см на запенивание. После всех запилов начинаем собирать саму конструкцию. Для этого отмеряем от каждого края верхнего добора по 0,5 см, прочерчиваем линию для удобства и просверливаем на этом расстоянии 2 отверстия диаметром 3 мм на произвольном расстоянии друг от друга.

После этого прислоняем боковые доборы к верхнему так, чтобы край бокового шёл по срезу верхнего добора:

Далее, придерживая конструкцию в таком положении, просверливаем через готовые отверстия боковые планки и заворачиваем саморезы размером примерно 3 на 50 мм. Должна получиться П-образная конструкция, готовая к монтажу.

Примеряем её в проёме. Если всё сделано правильно, она легко помещается.

Проделываем отверстия в боковых планках:

Их нужно просверлить на одинаковом расстоянии друг от друга по всей длине и ровно посередине по ширине. В нашем случае доборы были на 15 см, значит, середина добора составляет 7,5 см.

Длина планки составляет 205 см. Отступаем снизу 10 см и делим на 5 частей. Получается, что отверстия будут идти через каждые 39 см. Сами отверстия могут быть различными. Это зависит от того, какие вы используете крепежи. К примеру, можно сделать отверстия на 3 мм и потай на 8,5 мм и закрепить при помощи дюбеля-“ежа” и самореза по дереву – дюбель-“ёж” и сквозь планку саморез по дереву. Можно просто использовать дюбель-гвоздь, как в нашем случае.

Но в случае дюбель-гвоздя необходимо отверстие делать уже на 6 мм и потай на 10 мм.

При креплении доборной планки к стене не нужно забывать, что всё нужно делать исключительно по уровню.

(рисунок 28)

Не забывайте проверять уровень даже после того, как вы уже закрепили планку, чтобы убедиться, что ничего не сместилось. При выравнивании нужно обязательно оставить расстояние для запенивания между добором и стеной. Для этого в качестве прокладки можно использовать деревянные брусочки.

В зависимости от ровности стены соответственно брусочки получаются разные. После того, как мы выставили конструкцию в проёме, можно приступать к запениванию.

Запенивание производится снизу вверх с обеих сторон.

Как сделать двери-гармошку самому

Инструменты и принадлежности

Для конструирования и позиционирования дверей требуются специальные аксессуары, взятые из мебели или зданий. К ним относятся упоры, петли, шарниры, направляющие, валы, бегунки с бегунками, самоклеящиеся винты и пластик. Для завершения будущего сиденья двери вам также потребуется приобрести контуры из ПВХ, которые будут подобраны под общий цвет конструкции. Вам также понадобятся дверной замок и ручка. Необходимые инструменты включают набор специальных сверл, металлические правила, электрические головоломки, клей, скотч, уголки, утюг и электродрель с карандашом.

Создать проект и собрать дверь гармошку не так уж сложно, главное — обратить внимание на замеры и рассчитать все с точностью

Процесс планирования

Дверные конструкции могут быть такого типа:.

• Одиночный — переходит от одного затвора ко второму затвору.
• Двойная крышка — сдвигается с рамы к центру.

Кстати, двухстворчатые конструкции могут быть симметричными или асимметричными. В первом случае количество пластин на левом и правом сиденьях одинаковое, а во втором — разное. Аккордеонные двери изготавливаются в индивидуальной ширине 0,1-0,15 м, но могут быть и шире. Внешне они выглядят как челночная конструкция, но при закрытии не раскладываются по отдельности, а стягиваются в гармошку. Количество пластин в значительной степени зависит от ширины проема. Это важный элемент процесса проектирования, обеспечивающий, чтобы монтажная дверь была не шире и не уже дверного проема. Следует отметить, что более широкая рейка обеспечивает больше пространства для открывания двери, но меньше пространства внутри и снаружи помещения. Напротив, если отверстие меньше, предпочтительнее использовать ландшафт большей ширины, так как он более узкий.

Как изготовить двери

Создать и собрать дверь в виде гармошки своими руками не составило труда. Рекомендуется рассматривать сборку как самую простую в исполнении модель двери, т.е. одно полотно. После проведения всех необходимых расчетов необходимо начертить лист выбранного материала и посмотреть лист.

Подготовленные элементы обработать наждачной бумагой по краям, протереть сухой тканью, приклеить на крайнюю поверхность кромки ПВХ, прижать валиком и хорошо просушить клеем в течение 24 часов.

Затем можно просверлить отверстия для точек крепления петель панели и для крепежных элементов и закрепить петли самоклеящимися винтами. Обычно имеется три петли, но если плита тяжелая и широкая, количество петель должно быть увеличено. Во избежание смещения крыльев, крылья должны быть зафиксированы, когда сиденье находится в горизонтальном положении. Если створки полностью открыты, в соседних створках должен оставаться зазор не более 0,3 см. На внешнем крае пластины не размещаются петли, так как сиденье крепится к раме с одной стороны и закрывает дверной проем с другой стороны.

Если в магазинах можно найти подходящие боковые профили, а также торцевые заглушки для нижней кромки ламината, изделие будет выглядеть так, как будто его изготовили. На конце торцевой планки, которая будет крепиться к дверной коробке, вы установите ее на дюбеля сверху и снизу. Заранее просверлите отверстия для этих отверстий, которые должны быть меньше длины каждого дюбеля. Кроме того, в верхней части торцевой поверхности лезвия, на котором будет установлена рукоятка, просверлите отверстие для бегунка. На поверхности клинка последней грани имеются пазы для рукояток и замков. Когда створки готовы, их устанавливают на дверные зажимы, которые помещают в проем. Не забывайте, что при вкручивании саморезов в дверное полотно велика вероятность его повреждения, если предварительно не просверлить в таком месте отверстие меньшего диаметра.

Радиусные полукруглые модели

Эта модель также используется для зонирования помещения, например, для выделения коридора и жилой комнаты в квартирах-студиях. Также можно встретить раздвижные двери с полукруглым корпусом для шкафа.

Технологией предусмотрено наличие каркаса с полукруглым изгибом, широких панелей различной фактуры и отделки.

• Сборка дивана — 145 фото и видео описание как собрать качественно диваны различных моделей
• Шкаф в туалет — идеи расположения и советы по выбору оригинальных моделей (125 фото и видео)
• Компьютерные столы — 175 фото оригинальных моделей и особенности проектирования компьютерного стола

Изготовление двери своими руками

При желании изготовление и установка двери «гармошка» может быть выполнена самостоятельно

В данной ситуации, при отсутствии существенного опыта важно ориентироваться на инструкцию. При этом самым трудным процессом является подбор подходящих деталей фурнитуры

Намного проще и эффективней приобрести комплект, наиболее гармонично сочетающийся с цветовой гаммой полотна и общего интерьера помещения

Намного проще и эффективней приобрести комплект, наиболее гармонично сочетающийся с цветовой гаммой полотна и общего интерьера помещения.

Для изготовления створок потребуются строительные материалы в виде МДФ листов с ламинированным покрытием. Использование ДСП плит недопустимо для дверей гармошек, поскольку физические качества материала не отвечают необходимым требованиям.

Следует помнить, что установка двери «гармошка» своими руками требует наличия определенного набора составляющих элементов:

• Направляющих профилей либо заготовок под них;
• Осевых стопорных элементов и стержней;
• Комплекта роликовых механизмов для всех сдвижных створок. В случае монтажа изделия с нижней направляющей количество кареток увеличивается вдвое;
• Листы МДФ со специальной перекрывающей кромкой;
• Комплект саморезов, петель и дверных ручек;
• Столярный клей. Для изготовления дверей гармошкой наиболее подходящими являются «Момент» и «Титан».

Для монтажа петельных механизмов необходимо произвести подрезку специальных пазов под пластины механизма. При этом глубина, длина и ширина среза должна соответствовать габаритам пластин. Установка дверных ручек производится согласно технологии и в зависимости от вида изделия.

Процесс изготовления створок

После проведения всех необходимых расчетов выполняется разметка МДФ листов на створки с последующим вырезанием панелей. Торцевая часть каждой створки требует обработки и выравнивания. Для этого используется наждачная бумага, позволяющая не только сгладить неровности, но и убрать пыль и прочие сторонние частицы.

Заготовки после частичной обработки наждачной бумагой оклеиваются кромкой по торцевой части. Для качественной проклейки изделие необходимо прижать и в зафиксированном виде оставить на 12 часов. По прошествии данного времени каждая створка аккуратно проверяется на качество проклейки. После этого допускается производить разметку створок под установку петель.

Этапы установки «гармошки»

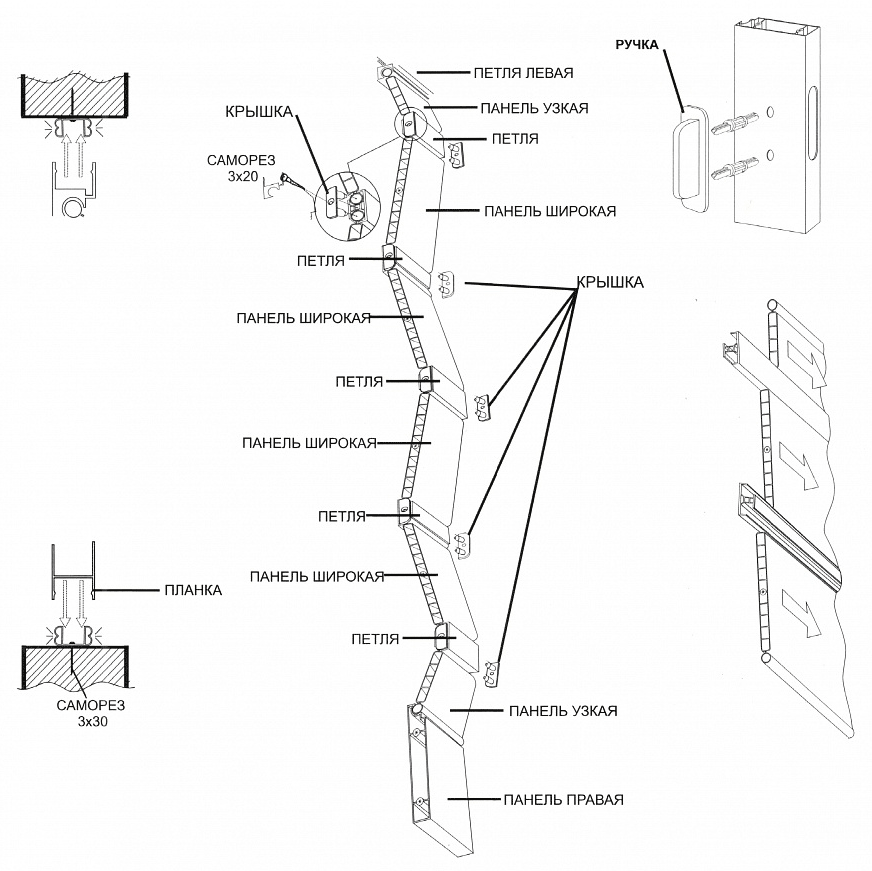

Сборка пластин двери в одно целое, для чего их раскладывают на полу, рядом друг с другом. Способ скрепления между собой может несколько различаться (в зависимости от производителя), но принцип несложный. В итоге должно получиться цельное полотно.

Боковые планки. Они устанавливаются вертикально (проверяется уровнем) и жестко фиксируются в проеме.  Установка направляющих. Если их длина больше, то алюминий (пластик) легко можно обрезать ножовкой по металлу.

Нужно обратить внимание на отверстия в направляющих для крепежа к проему. При их укорачивании отрезается та часть, где расположены отверстия

Нужно планку подготовить так, чтобы они были на ее концах от края примерно на 2 – 3 см

Тогда направляющая будет зафиксирована надежно. По всей длине между отверстиями достаточно 25 см, для верхней – не более 15, так как вся нагрузка ложится на нее.

Нужно планку подготовить так, чтобы они были на ее концах от края примерно на 2 – 3 см. Тогда направляющая будет зафиксирована надежно. По всей длине между отверстиями достаточно 25 см, для верхней – не более 15, так как вся нагрузка ложится на нее.

Крепление направляющих. После разметки производится сверление отверстий и установка гильз под крепеж.

Еще до начала работ необходимо проверить «геометрию» проема. Здесь главное – строгая горизонтальность, особенно если направляющих 2 (верх и низ). Поэтому нужно воспользоваться строительным уровнем. Практика показывает, что при снятии наличников и демонтаже коробки открывающийся проем не является идеальным прямоугольником. А параллельность верха и низа, а также боков при установке «гармошки» обязательна.

Нужно ориентироваться по обстоятельствам. Или коробку оставить и древесину выровнять, отшлифовать, или убрать все, но горизонтальность обеспечить укладкой дополнительного слоя раствора. Но при этом и крепеж должен быть более длинным, чтобы он доходил до материала проема.

После этого дверь навешивается на направляющую (бегунки вставляются в паз), и «сборка» крепится к верхней части проема по ранее сделанной разметке. Далее – скрепление задней полупанели с установленной вертикальной планкой.

На «переднюю» полупанель (замковую) ставится магнитная защелка.  В последнюю очередь устанавливается дверная ручка.

Виды межкомнатных дверей

Современный мебельный рынок предлагает широкий выбор различных дверей. Между собой они отличаются по способу открывания.

Выделяют пять видов дверей:

1. Распашную.
2. Дверь-гармошку.
3. Дверь-купе.
4. Маятниковую.
5. Конюшинную.

Распашная – популярный вариант межкомнатных дверей. Конструкции отличаются размером (высотой и шириной) и вариантом установки (правая или левая). Распашные двери не подходят для маленьких помещений, так как они занимают много места.

Маятниковая дверь – улучшенный вариант распашной двери. Отличаются от распашных тем, что дверь можно открыть в обе стороны – на себя или вовнутрь помещения. Для малогабаритных квартир маятниковые двери не подойдут, потому что не всегда можно использовать такую конструкцию при планировке жилого помещения.

Конюшинная дверь – подвид распашной двери с одним или двумя полотнами. Каждое полотно оснащено отдельным креплением – замком и петлями. Такой вариант больше подойдет для кухни.

Для небольшого помещения хорошим вариантом станет дверь-купе. Дверное полотно сдвигается по направляющим рельсам в одну сторону. Чтобы установить такую дверь — много места не нужно, а сама конструкция является функциональной и эстетичной.

Для владельцев малогабаритных квартир самым удачным вариантом станут раздвижные двери гармошка. При открывании двери рейки складываются между собой.

В свою очередь складные конструкции делятся на такие виды:

1. Дверь-гармошку.
2. Дверь-книжку.

Рассмотрим каждый вид складной двери подробнее. Так, дверь гармошка состоит из определенного количества панелей, скрепленных между собой. Внешне дверь может напоминать жалюзи, только крепление панелей осуществляется по вертикали при помощи тонких полотен (ламелей), которые и соединяют между собой каждую секцию.

Если внимательно изучить конструкцию двери, то можно увидеть, что узкая панель прикреплена к рейке (вверху и внизу). При открывании панели соединяются (принцип гармошки). Дверь оснащена плиссированным полотном. Их может быть несколько. Одна часть полотна (ламель) прикрепляется к дверному проему, а вторая оснащена роликом, при помощи которого и происходит перемещение полотна по направляющим.

Зафиксировать положение двери (открывание наполовину или полностью) позволяет специальный флажок-стопор и синхронизатор, благодаря которым дверь открывается плавно, без рывка.

Среди преимуществ данной конструкции можно выделить:

• многофункциональность – дверь можно подобрать под любой размер проема;
• бесшумность;
• возможность экономить полезное пространство в помещении;
• можно установить автоматический механизм;
• дверь не захлопнется от случайного сквозняка или другого воздействия;
• возможность увеличения или уменьшения количества панелей;
• механизм позволяет открывать дверь в любом направлении;
• дверь гармошку можно устанавливать в душевой кабинке как водонепроницаемую перегородку.

К минусам двери гармошки относят:

• низкую тепло- и звукоизоляцию;
• нет возможности установить дверь в арочный проем;
• когда дверь открыта — уменьшается часть ширины дверного проема;
• большое количество панелей может снизить прочность конструкции;
• прослужит всего пять лет.

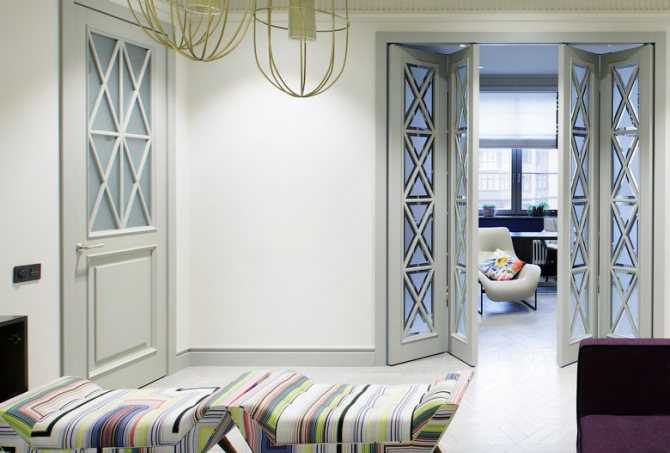

Дверь книжка – складная конструкция, состоящая из двух створок. Модель двери несколько крепче и складывать ее гораздо проще. Такая дверь подойдет под любой интерьер. Особенно хорошо сочетаются двери с интерьером хай-тек и классическим стилем.

Отличие двери книжки в том, что устанавливать ее проще. Отличается надежностью дверного механизма. Ставить такие двери можно в любой комнате, что позволит выгодно подчеркнуть интерьер помещения.

Устанавливают двери книжки в дверной проем любой ширины, кроме того, ими можно перекрыть всю комнату. Когда дверь открыта, то она все равно занимает больше места, чем компактная дверь гармошка.

Места для установки

Установка складных дверей книжка может быть осуществлена на входе в различные помещения. Часто потребители осуществляют установку в ванной комнате. В этом случае предпочтительнее использовать пластиковые, металлические, либо стеклянные варианты. Это связано с тем, что в ванной комнате могут происходить перепады температур, а также стоять высокая влажность. Такие двери также подходят для использования на кухне.

Не рекомендуется установка рассматриваемых конструкций в качестве входных из-за недостаточной прочности и жесткости. Единственное исключение – установка в качестве выхода во внутренний двор загородного дома.

Деревянные двери могут быть установлены на входе в жилые комнаты — такие как гостиная и спальня. Дверь книжка из дерева может также относиться к сегменту эконом класса, однако к выбору следует подходить с особой скрупулезностью.
