Требования и особенности установки розеток и выключателей в квартире

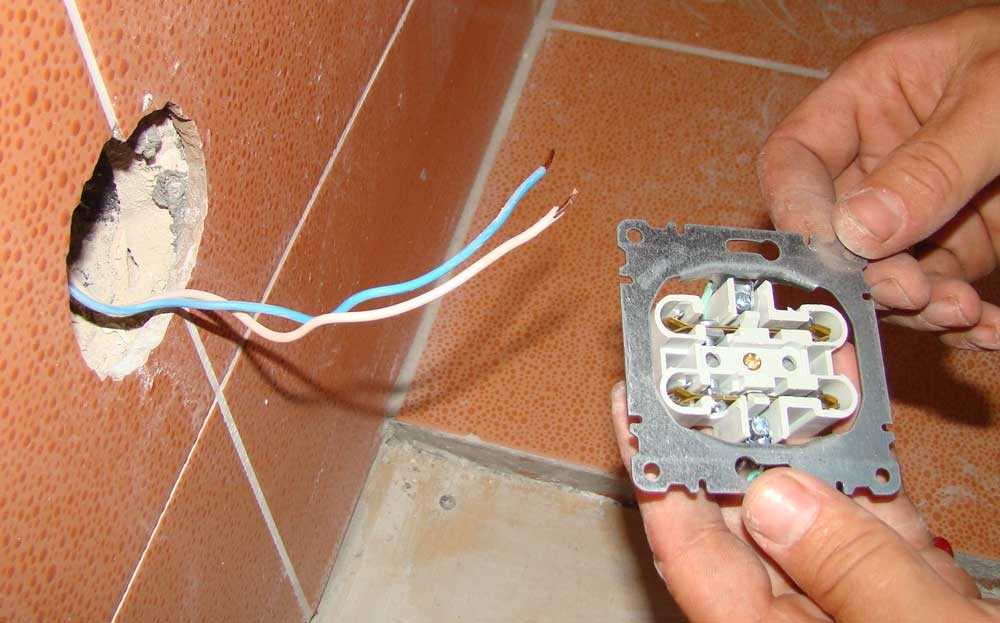

Что следует подготовить, чтобы заменить розетку в квартире

Замена розетки своими руками не может обойтись без инструментов. Об их наличии следует побеспокоиться заблаговременно, чтобы не отвлекаться по ходу выполнения данной работы. К таким инструментам, в первую очередь, относятся:

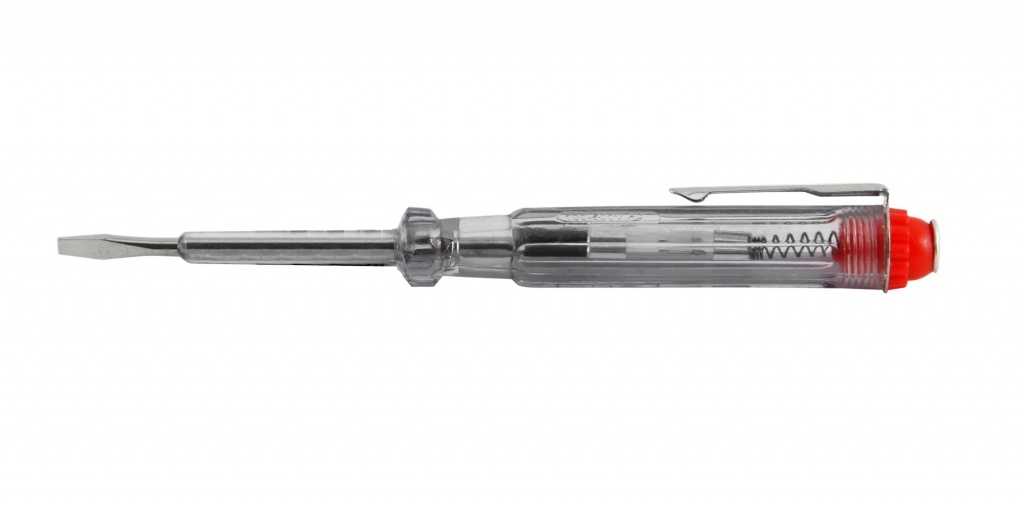

индикаторная отвертка. Очень удобны при замене розеток индикаторные отвертки марки VIRA;

• отвертка обычная. Целесообразно заранее запастись как плоской, так и крестообразной моделью;
• плоскогубцы, необходимые для удержания отдельных элементов;
• кусачки для перекусывания проводов;
• нож для удаления изоляции.

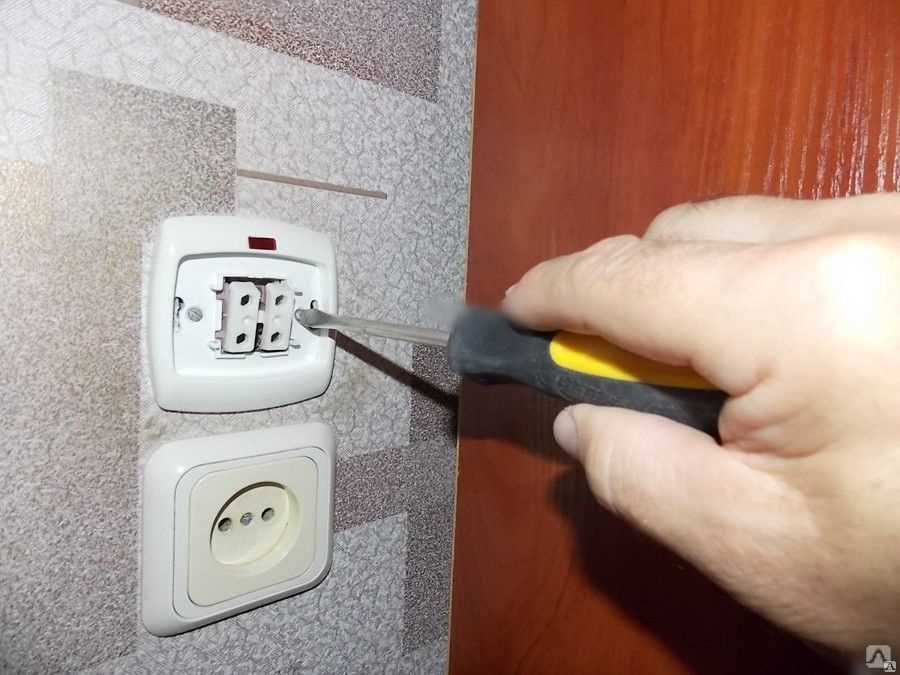

Раздумывая о том, как поменять розетку со старой на новую, следует учесть, что эта работа будет сопряжена с выполнением некоторых дополнительных операций, для которых потребуются:

• дрель со сверлом по бетону;
• зубило с молотком;
• подрозетник размером, соответствующим габаритам розеточного узла;
• гипс либо другой аналогичный ему состав.

Конструкция штепсельной розетки

Довольно часто штепсельная розетка состоит из трех основных элементов:

1. Корпус.
2. Колодка.
3. Контакт с устройством.

Корпус – является защитной частью этого устройства. Достаточно часто выполняет не только декоративную, но и защитную функцию. Достаточно часто многие производители изготавливают внешнюю крышку из прочного материала. При необходимости корпус можно легко задекорировать под любой интерьер.

Колодка – это основа устройства. При ее изготовлении достаточно часто используют керамику. Она удерживает не только крышку, но и защитные контакты.

Контакт с устройством – это контакт, благодаря которому электроэнергия доходит до потребителей. Их обычно изготавливают из различных сплавов, которые обладают степенью упругости.

Как подключить TV-SAT розетку

Розетка TV-SAT предназначена для антенного коаксиального кабеля. Такой кабель имеет одну медную жилу, а нулевым проводником служит защитный экран, который идет поверх изоляции основного проводника.

С монтажной точки зрения ТВ-розетка любого типа (одиночная, проходная, оконечная) мало чем отличается от силовой. Она так же имеет контакт с зажимом, колодку, саппорт (рамку) и крышку. Устанавливается же она в обычный подрозетник. Как правило, эти розетки — внутренние.

Этапы установки:

1. Ввести коаксиальный кабель в подрозетник (во избежание помех он должен располагаться не менее чем за 2 см от силового по всей длине).
2. Разделать его — снять защитную оболочку примерно на 30 мм от конца, отвернуть экран и удалить индивидуальную оболочку с медной жилы примерно на 10 мм.
3. Разобрать розетку, снять лицевую панель и саппорт.
4. Подключить медный проводник к единственной клемме колодки, закрутить винт.
5. Специальным зажимом зафиксировать экран (помним — это нулевой проводник!).
6. Установить колодку и саппорт обычным способом.
7. Прищелкнуть лицевую панель и проверить работоспособность.

Параметры классификации

Штепсельные устройства принято классифицировать по ряду параметров.

По типу конструкции

В зависимости от вида конструкции устройства бывают два вида розеток:

1. Скрытой установки. Такие устройства применяются для внутреннего проведения сети (скрытая проводка). Основа устройства в виде колодки и контакты погружены внутрь стены. Корпус располагают в монтажной коробке, благодаря чему выступ за плоскость стены практически не происходит. Выдавливание проводов за счет грамотно смонтированного (утопленного) узла присоединения невозможно. Плотное прижатие вилки обеспечивается за счет шайбы (пружинной). Один конец вилки будет упираться в упор, а другой имеет опору в виде корпуса.
2. Наружной установки. Применяется в случае открытой проводки и крепится непосредственно к стене. Основание устройства расположено в пластмассовом корпусе. Его монтируют в стене посредством подрозетника (неутопленный). Часто такая конструкция дополняется защитной крышкой и нередко оснащается подсветкой, имеет выталкиватель вилки или снабжается таймером отключения.

По электросхеме

По этому параметру выделяют тоже два типа устройств:

1. Трехполюсные. Необходимы при наличии заземления и соединяются с ним с помощью отдельного контакта. За счет того, что гнезда под штифты вилки располагаются ниже отверстия для заземляющего штифта, при подаче питания заземление выполняется раньше его подачи, а снимается позже. Данные розетки применяют для подключения кондиционера. Подходят для электроплит.
2. Без заземления. Двухконтактные, предназначаются для двухполюсной электропроводки без наличия заземляющего контакта.

По уровню влагозащищенности

В зависимости от этого показателя розетки бывают:

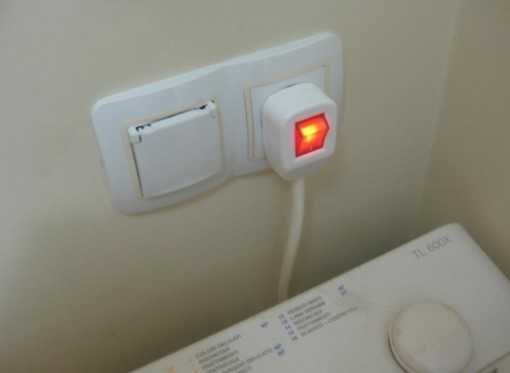

1. Влагозащищенные. Предназначены для установки в помещениях с высокими показателями влажности (баня, сауна, ванная комната). Свойство защиты от влаги дает специальная мембрана. Нередко в ее качестве выступают плотные кольца из резины, которые необходимы в качестве надежного гидробарьера для контактов. Дополнительно на шторках и пластиковых крышках расположен внутренний фланец, который отвечает за выведение скопившихся капель воды и конденсата. Обычно влагозащищенные розетки оснащаются выносным корпусом. Устанавливают их наружным способом.
2. Обычные. Подходят для монтажа в комнатах, где нет влажности или отсутствует опасность попадания воды на розетку. В данную категорию относятся все виды розеток, не имеющих дополнительной защиты от влаги. Но попадание капель для них не всегда опасно, поэтому можно назвать их полугерметическими. Точная маркировка розеток будет приведена ниже.

По количеству колодок

Этот параметр тоже делит все розетки на два типа:

1. Одноместные. Предназначаются для подключения одного электрического прибора в электросеть (однополюсные розетки).
2. Двуместные. В данных устройствах предусмотрено 4 разъема, позволяющих подключать к электросети сразу 2 бытовых прибора.

Высота установки розеток

Высота установки розеток, в первую очередь, определяется безопасностью, так как электричество – источник повышенной угрозы жизни и здоровью. Кроме того, нужно учесть, где розетки будут расположены удобнее для использования: место должно быть доступно и функционально, но не портить общее впечатление от интерьера.

Для разных помещений расположение розеток относительно пола и соседних объектов различно.

В ванной комнате розетки устанавливают на высоте не менее 30 см от пола, но лучше 80 -110 см, так как случаются непредвиденные аварии с водопроводом, потопы и прочее

Для ванной комнаты важно также выдерживать расстояние между розетками и раковиной, ванной, душевой кабиной не менее 60 см, во избежание попадания брызг. С той же целью в ванной комнате отдаётся предпочтение розеткам с IP54 и более

Безусловно, в ванной комнате допустима только установка розетки с заземляющим контактом.

Разделение ванной на зоны, согласно ПУЭ. В зонах 0-2 запрещено размещать розетки. Это можно делать только в секторе 3 с соблюдением условий безопасности.

На кухне высота установки розеток определяется их функциональной нагрузкой. Если к розетке будут стационарно подключены такие приборы, как холодильник, стиральная машина, посудомоечная машина, то рекомендуемая высота 15 – 30 см от уровня пола. Если же розетка или блок розеток будет использоваться для различных мелких электроприборов (блендер, мультиварка, тостер, кофеварка) и установлена возле зоны готовки, то высоту монтажа выбирают на 10 – 20 см над уровнем столешницы или 100 – 110 см от уровня пола. От мойки и газового оборудование розетки следует располагать на расстоянии 50 – 60 см. Так как на кухне тоже есть опасность протечек, то розетки лучше заземлить.

Установка розеток на кухню

В жилых помещениях особых требований к высоте установки розеток нет. В современном интерьере для того, чтобы провода подключенных приборов не сильно бросались в глаза, расстояние от уровня пола до розетки выбирают 15 – 30 см. В советское время установка внутренних розеток регламентировалась на высоте 80 см. Это было обусловлено двумя факторами: во-первых, удобством – не требовалось низко наклоняться для подключения электроприбора. Во – вторых, фактор экономии – разводка электропроводки осуществлялась сверху вниз и даже 50 см провода в масштабах всей страны давали существенное удешевление строительства.

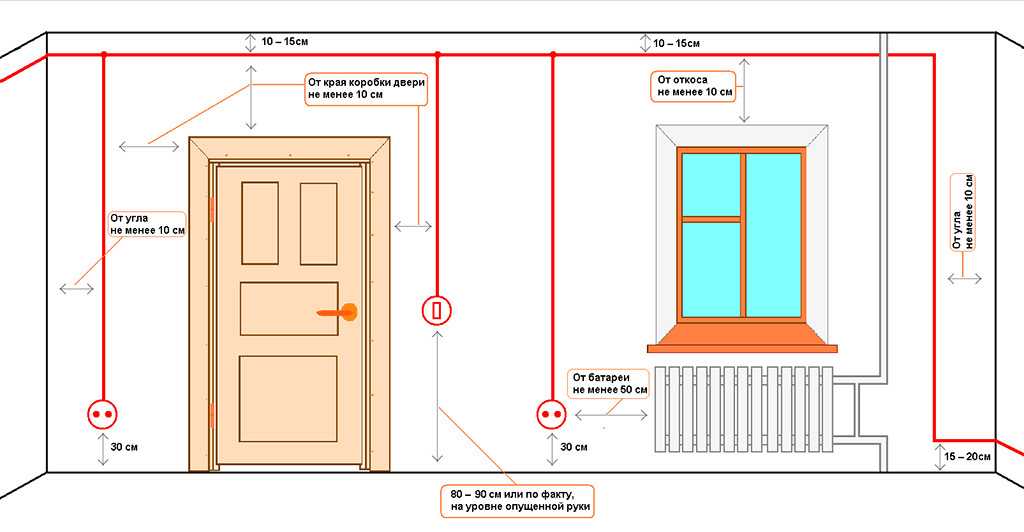

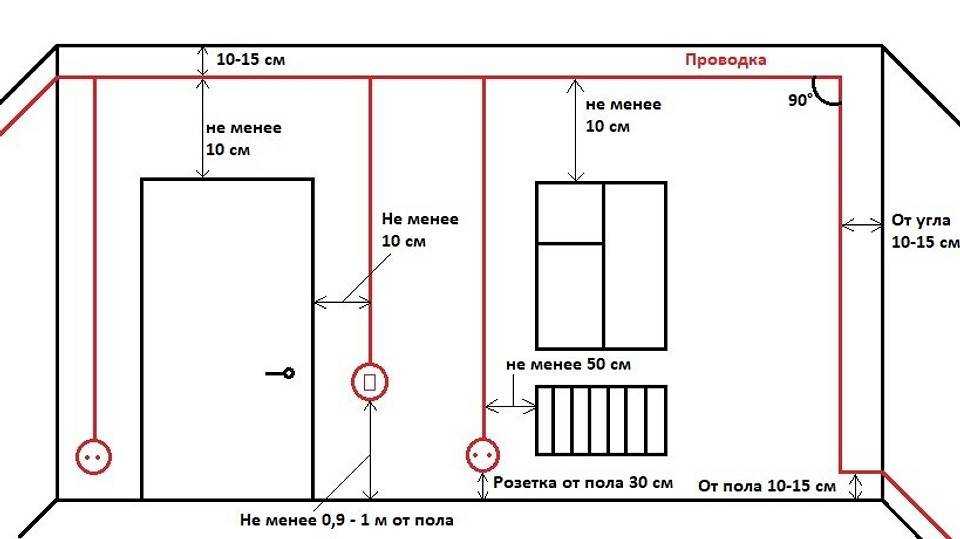

Рекомендуемые расстояния установки элементов электропроводки

Розетка накладная и врезная — видео обзор

Время просмотра 5:24

Вывод

Рынок электротехнической продукции очень обширный. Есть дорогостоящие изделия и конечно же бюджетный вариант. Все зависит от вашего кошелька.

Самый лучший вариант покупки розеток – это у европейских производителей торговых марок «Prodax (Продакс)», «Legrand (Легранд)», «CGSS», «Hager», «ABB», «Schneider-electric», а также турецкие «Lezard», «Viko», «Makel».

Стоит не забывать, что надежные и качественные изделия не только увеличат срок их службы, но и повышает гарантию безопасности вашего жилья от пожара и от поражения людей электрическим током.

Основные характеристики штепсельных розеток

Штепсельный разъем состоит из двух частей: розетка – мама и вилка – папа

Вторую часть разъема не будем брать во внимание, так как она по всем правилам идет в комплекте с электроприбором. О штепсельной вилке начинают думать только в том случае, когда прежняя пришла в негодность

Но вот штепсельная розетка — совсем другое дело. Это то, что нужно внимательно выбирать при покупке. Непосвященному человеку трудно сделать правильный выбор, учитывая, что рынок наполнен огромным ассортиментом розеток, представленных различными фирмами. По внешнему виду все  розетки похожи, но не все имеют положительные характеристики.

Подготовительные работы

Определение точек выводов, прокладка проводов

Установка розеток начинается с прокладки проводов. Если не вдаваться в расчётные подробности, отметим, что на розетки следует вести трёхжильный медный провод с сечением каждого проводника 2,5 мм2, хорошо зарекомендовала себя марка ВВГнг. Заметим, что в редких случаях, когда нужно запитать какой-то мощный потребитель (джакузи, электроплиту, духовку…), то к нему ведут и 4-миллиметровые жилы, однако там применяют чаще прямое подключение на клеммы, а не розетки. Проводка в жилых помещениях делается скрытая — в штробах, проводник, даже будучи в двойной изоляции, должен заключаться в защитную самозатухающую пластиковую гофру (её диаметр 16 или 20 мм).

Расположение розеток, а соответственно и выводов провода, нужно тщательно продумать, чтобы было удобно пользоваться электроприборами, и не возникало проблем с монтажом

Здесь важно всё — от высоты над полом (сейчас общепринятый стандарт — 300 мм) до положения профилей подсистем (каркасов) и количества розеток, типов электроустановочных изделий в одной рамке. Наиболее логичным будет на бумаге составить рабочий план расположения розеток и выводов с геометрической привязкой к стенам и мебели, а также указать состав многопостовых блоков

Практически все производители предлагают горизонтальные рамки, в которых можно расположить максимум 5 или 6 механизмов, а вертикальные рамки выпускаются в двух- или трёхпостовом исполнении. Заметьте, что под один фасад можно загнать не только силовые розетки, но и выключатели, а также всевозможные слаботочные гнёзда (телефон, интернет, акустика, внутридомовая связь, TV…).

На один блок розеток, весьма желательно к крайнему механизму, подводим один силовой питающий провод (если сечением он не менее 2,5 квадрата), остальные запитаем от него шлейфом, это допускается нормами ПУЭ. Идеальным с точки зрения надёжности считается вариант, когда на каждую розетку от распредкоробки или даже от щита идёт отдельный провод, но тогда расходы на проводники и трудозатраты увеличиваются в разы.

Очень важный момент — оставляйте провод с запасом, из стены должен выходить «хвост» минимум 150–200 мм. Короткие вывода сильно усложняют монтаж.

Внимание! Не выводите провод из стены по центру розетки, так как в эту точку ставится стабилизирующее сверло коронки. Лучше выпустить проводник на несколько сантиметров в стороне (на сплошных минеральных основаниях), либо до монтажа установочных коробок оставить за облицовкой (для каркасных вариантов)

Инструмент и расходные материалы

Как мы уже говорили, с инструментом для установки розеток проблем особых нет, он недорого стоит и практически полный его комплект имеется в арсенале большинства мало-мальски подготовленных домашних мастеров.

Итак, нам потребуется:

уровень пузырьковый реечный, длиной от 200–500 мм (более габаритным работать не очень удобно);
рулетка;
отвёртка тонкая;
нож монтажный с выдвижным лезвием;
бокорезы или плоскогубцы;
клещи для зачистки проводов (желательно);
коронка из набора по дереву диаметром 68 мм (внимание, не в каждом комплекте есть такой размер оснастки);
шуруповёрт или дрель;
установочные коробки;
зажимы «Wago» или подобные.

Штепсельные розетки состоят из трех частей

Защитный корпус – это термостойкая не бьющаяся пластиковая крышка. Корпус несет функцию как декоративного элемента,  так и защитную (закрыт доступ к токоведущим частям). Защитные крышки бывают одно- и двухместные. Если требуется установить три, четыре или пять розеток, то таких внутренних спаренных розеток не бывает. Приобрести можно отдельные розетки с пластиковой сердцевиной, которые монтируются в общую рамку для розеток на 3 – 5 мест.

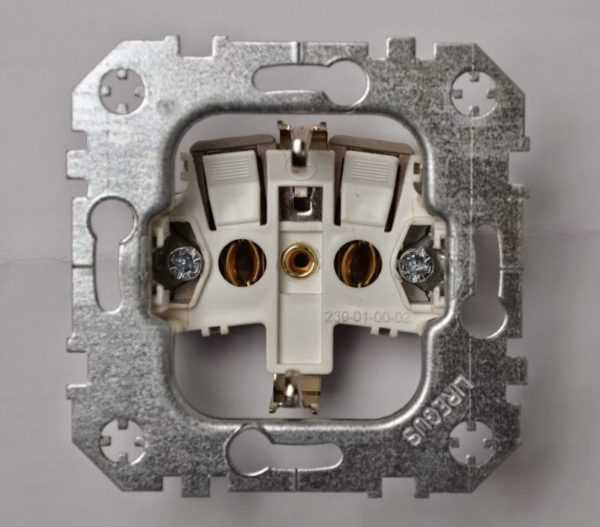

Колодка – это механизм, на котором держатся контакты штепсельной розетки и к чему крепится защитный корпус (крышка розетки). Колодка изготавливается из карболита или из керамики. Наиболее распространены карболитовые розетки. Керамика самый лучший диэлектрик, но при монтаже нужно быть осторожным, так как керамика очень хрупкий материал. Во время поджима контактов керамика разрушается и не подлежит восстановлению. Колодка устанавливается в подрозетнике и крепится двумя способами:

• Первый способ. Боковые лапки колодки за счет поджима винтов плотно прижимаются к корпусу подрозетника.
• Второй способ. Металлическая арматура колодки прижимается плотно к подрозетнику, затем крепится с двух или с четырех сторон винтами.

контакты штепсельной розетки

Контакт – рабочий элемент розетки. Именно через эти контакты передается электроэнергия потребителям. Контакты изготовлены из специального металлического сплава, обладающего определенной упругостью. Из–за пружинистых свойств лепестки контактов плотно прилегают к штырькам вилки. У дешевых розеток качество соединения оставляет желать лучшего.

Обращайте внимание на технические характеристики контактных соединений. Лучше приобретать розетки на 10 – 16 Ампер, старые образцы розеток рассчитаны на 6 – 10 Ампер, при современных нагрузках могут плавится

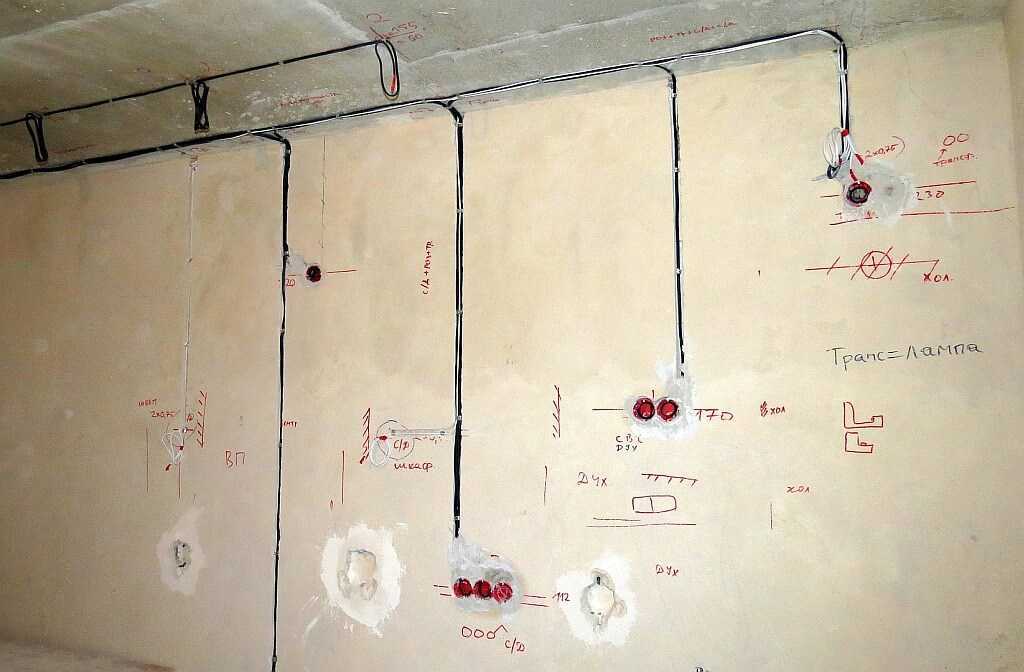

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Нормы установки розеток.

Сразу оговоримся, что строгих нормативов в отношении количества или мест расположения розеток не существует. Но некоторые рекомендации на этот счёт все же имеются.

Место установки розеток в жилых комнатах.

Необходимое количество точек подключения к обычной электросети в жилом доме или квартире зависит от образа жизни всех членов в составе семьи. В среднем считается удобным устанавливать на каждые 5 кв. м. площади помещения минимум 1 розетку, учитывая безопасную её удалённость от батарей и электрических плит.

Место установки розеток на кухне.

Диапазон высоты от пола варьируется от удобства её размещения. В советское время считалось нормой расположения штепсельной розетки на уровне 90 см от пола, а в настоящее время, при выполнении «евро ремонтов», эта высота снизилась до 30 см от пола.

Место установки розеток в ванной.

Выбор удобного расположения каждой точки подключения к электросети всегда остается за хозяевами квартиры, которые должны предварительно распланировать расстановку мебели и бытовых приборов.

Место установки розеток в спальной.

Основные элементы розетки

Конструкцию штепсельных устройств отличает простота. В устройство входят только 3 основных элемента:

• корпус (необходим для защиты);
• колодка (основной элемент устройства);
• контакт (выступает источником питания).

Корпус устройства дополнительно осуществляет декоративную функцию. Современные модели могут быть задекорированы под любой стиль интерьера. Корпус может быть одно- или двухместным.

Когда возникает необходимость монтажа спаренных розеток, следует брать отдельные модели, имеющие пластиковую сердцевину, и устанавливать в общую раму. Внешнюю крышку разъема выполняют из пластика, термостойкого и небьющегося. Некоторые модели могут иметь дополнительное оснащение в виде кнопки (нужна для выталкивания вилки), шторки, крышки для защиты и подсветки.

Колодка — важный элемент устройства, удерживающий контакты с крышкой. Материалом для ее изготовления выступает карболит либо керамика. В первом случае устройства будут отличаться большей прочностью, но встречаются в основном в старых моделях. Керамику отличает хрупкость. Поэтому, устанавливая розетки, имеющие из нее колодку, следует быть предельно осторожным. Использовать колодку можно для монтажа моделей открытой установки и закрытой, применять в качестве заготовки, выступающей основой в изготовлении удлинителя своими руками.

Контакт выступает рабочим элементом. С его помощью осуществляется подача электроэнергия бытовым приборам. Допустимой силой тока, проходящей через него, является показатель от 10 до 16 А. Посредством винтовых зажимов одна часть контакта присоединена к проводнику, вторая — вилке электроприбора. Зажимы могут быть и клавишными. Материалом для изготовления контактов выступает сплав металлов, для которого характерна некоторая степень упругости. Это позволяет устанавливать надежное соединение между вилкой и контактами устройства.

Как поменять двойную розетку

Если на место старой двойной розетки устанавливается такая же двойная новая, то проблем не возникнет совершенно никаких. Все операции выполняются в соответствии с ранее описанным алгоритмом.

А вот как поменять одинарную розетку на двойную – с этим вопросом сложностей будет чуть-чуть больше. Причем столкнуться вам придется с трудностями, совершенно не относящимися к электрике, так как механизм одинарных и двойных розеток совершенно аналогичен.

Дополнительные, но совершенно разрешимые трудности будут состоять лишь в расширении отверстия в стене. Оно должно иметь такие размеры, чтобы в него мог свободно поместиться подрозетник двойной розетки. Причем нельзя забывать о том, что между стенками отверстия и подрозетника должен иметься небольшой зазор, который при установке будет заполнен гипсом или каким-либо фиксирующим раствором.

Для расширения отверстия придется воспользоваться, как и описывалось ранее, зубилом и молотком. Навыков электрика и каких-то дополнительных знаний и умений при этом не потребуется.

Итак, теперь вы знаете, как поменять розетку дома самому. Мы уверены, что прочитав данный материал, вы смогли понять, что сделать это вполне по силам даже человеку, совершенно не искушенному в тонкостях мастерства электрика.

Маркировка IP и NEMA/UL: расшифровка

При выборе штепсельной розетки обратите внимание, для какого помещения одна предназначена. К примеру, требования к изделию для ванной комнаты и зала будут отличаться

В первом случае нужен водостойкий вариант, а во втором — стандартная розетка без особых излишеств.

Для удобства применяется два вида маркировки:

1. IP — расшифровывается как Internetional Perfection (международная защита). Применяется почти во всех странах мира.
2. NEMA/UL — National Electrical Manufacturers Association или Национальная ассоциация производителей электроэнергии. Используется в большей части в США, но иногда используется и в Европе.

После буквенных обозначений идут цифры, которые показывают степень защиты от влаги и пыли. Ниже приведем расшифровку для каждого из видов маркировки.

Расшифровка IP

Возле буквенного обозначения IP ставится две цифры. Первая показывает пыле-, а вторая влагозащищенность.

Для примера рассмотрим IP XY, где X и Y — цифры от 0 до 6 в первом случае и от 0 до 8 во втором.

Расшифровка Х (пылезащищенность):

• 0 — нет защиты;
• 1 — не пропускает частицы размером более 5 см;
• 2 — защищает от случайного проникновения твердых тел величиной до 1,25 см (защита пальцев);
• 3 — защита от тел величиной свыше 2,5 мм (кабель, провод, инструмент);
• 4 — исключает проникновение элементов больше 1 мм (спицы, пинцеты, тонкие провода);
• 5 — защита от пыли;
• 6 — максимальная пылезащищенность, в том числе от самых мелких элементов.

Расшифровка Y (влагозащита):

• 0 — нет защиты;
• 1 — предотвращение вертикального падения воды;
• 2 — защита от попадания внутрь капель при падении под углом до 15 градусов;
• 3 — устойчивость к каплям, падающим под углом до 60 градусов;
• 4 — защита от попадания брызг (без привязки к углу);
• 5 — стойкость к водной струе под разным углом;
• 6 — исключение попадания воды при сильном и частом воздействии (к примеру, морских волн);
• 7 — сохранение герметичности при работе под водой на глубине до одного метра;
• 8 — защита от воды при погружении более чем на метр;
• 9 — предотвращение КЗ даже при долгом погружении вне зависимости от давления.

Иногда в этой маркировке применяется еще одна цифра, которая показывает ударостойкость корпуса.

Такая особенность характерна для промышленной сфере, но в бытовом секторе это не имеет большого значения.

После цифр могут стоять еще буквы:

• W — дополнительные средства защиты;
• М — пройдена проверка от попадания воды;
• S — проверка выполнена в нерабочем состоянии при попадании влаги;
• H — устройство высокого напряжения и т. д.

Для примера самая простая розетка имеет обозначение IP 30. Это означает, что она не пропускает тела размером больше 2,5 мм и не защищает от влаги. Для «влажных» комнат или монтажа на улице необходимо искать более надежные варианты.

Маркировка NEMA/UL: расшифровка

Как отмечалось, эта маркировка применяется в США и в редких случаях на территории Европы. Здесь при обозначении используется цифра и буква. Приведем краткую расшифровку и соответствие с IP.

Значение цифр после маркировки Nema:

• 1 (IP 20, 30) — защищена от грязи, прикосновения пальцами;
• 2 (IP 21, 31) — используется в помещениях, где имеется риск попадания грязи и влаги на поверхность;
• 3 (IP 64) — применяется для монтажа вне помещения, защищена от временного воздействия тонкой пыли, влаги и обледенения;
• 3R (IP 32, 34) — выдерживает временное обледенение и попадание осадков;
• 3S (IP 64) — защищена от действия осадков, пыли, ветра, снега и обледенения без потери функциональности;
• 4 (IP 56, 65, 66) — применяется для установки вне помещения и возле дороги, где имеется риск попадания воды или грязи;
• 4X (IP 56, 65, 66) — выдерживает сильные осадки, ветер, пыль, струи воды, обледенение без риска коррозии;
• 6 и 6P (IP 65, 66, 67) — подходит для работы под водой длительные временные промежутки, но на небольшой глубине;
• 11 — для объектов с агрессивной средой и риском появления коррозии;
• 12 и 12K (IP 52, 65) — применяется для внутреннего монтажа, имеется защита от грязи, пыли и капель жидкости;
• 13 (IP 54, 65) — для установки внутри помещений, где имеется риск попадания грязи, пыли, воды, масла, охладителей.

Имея под рукой такую информацию, проще выбрать штепсельную розетку и не ошибиться со степенью защиты.

На что обращать внимание при покупке выключателя

Выбор выключателя для установки в любом помещении должен производиться по определённым критериям. Только тогда работа по его установке и эксплуатации будет выполняться правильно и безопасно.

Критерии выбора выключателя:

• По способу установки. Выбор выключателя для наружной или внутренней проводки. Иногда используют выключатели наружного типа для скрытой проводки для ускорения процесса монтажа или для установки в специфических условиях (например, повышенной влажности или на открытом воздухе).
• По количеству клавиш, кнопок. Зависит от количества управляемых потребителей — одного источника света или группы.
• По местным условиям работы. Выбор зависит от места установки, его особенностей согласно требованиям стандарта IP.
• По дополнительным функциям. Выбор определяется наличием у выключателя подсветки, звуковых датчиков, сенсорного управления и другого. Такой выбор во многом зависит от особенностей интерьера помещения.

Для облегчения процесса выбора выключателя по фирмам производителям электротехнических товаров приведены несколько наиболее популярных компаний.

1. ТДМ электрик. Как и в случае с розетками, выключатели этого производителя имеют широкий ассортимент по своему исполнению и дополнительным функциям. Современный дизайн и безусловное качество сборки делают продукцию компании лидером среди отечественных производителей в этой отрасли.
2. Rexant. Производитель электротехнической продукции из Китая. Несмотря на общепринятое мнение о низком качестве продукции из этой страны, этот производитель отличается качественной сборкой своих изделий. Выключатели соответствуют стандартам европейского класса электрооборудования, надёжны в эксплуатации, имеют достаточно серьёзный рабочий ресурс и множество функциональных дополнений. Цена на эти выключатели сравнительно невысокая. Их можно использовать в интерьерах разных направлений.
3. Berker. Немецкий производитель выключателей и другой электротехнической продукции. Примечательным видом выключателей этого производителя являются диммеры (выключатели с регуляторами интенсивности освещения). Современное исполнение, продуманный функциональный дизайн и высокое качество изделий — отличительные черты выключателей от этой компании.
4. Arlight. Фирма, специализирующаяся не только на производстве бытовых выключателей света, а на различных современных разработках. Основным направлением этой компании является светодиодное освещение помещений и подсветка интерьеров любой сложности. Качественно выполненные выключатели, рассчитанные на определённые величины напряжения сети, отлично подходят как для профессионального монтажа, так и для самостоятельного.
5. Legrand. Выключатели этой фирмы (как розетки и другое оборудование) соответствуют требованиям европейских стандартов качества и систем защиты. В сборке изделий используются качественные сертифицированные материалы. Сами же выключатели выполняются в современном исполнении и дизайне. Оборудованы многими функциональными дополнениями: подсветкой, датчиками движения и другим.

Разные стандарты электрооборудования

Мы сейчас переживаем переход от старого советского ГОСТа к новому оборудованию, производимому по современным Европейским нормативам. У любого владельца квартиры можно встретить приборы, которые созданы для работы с одним или другим стандартом.

Присмотритесь к фотографиям электрических вилок и показаниям микрометра, которым выполнен замер диаметра их металлических контактов.

Вилка советского ГОСТа показана слева, а современная — справа. Если округлить показания, то они сведутся к значениям 4,0 и 4,8 мм. На первый взгляд вроде бы разница незначительная и ничего страшного в этом нет.

Однако, здесь заложен скрытый для неопытных электриков смысл. На вилках старого образца писали номинальное значение тока нагрузки, которую должна надежно выдерживать такая вилка. Это всего 6 ампер.

Электроды «евровилок» с диаметром 4,8 мм, создаются для работы с номинальными токами в 16 А.

Сравним их по мощности подключения приборов:

1. старый ГОСТ. 6×220=1320=1,32 кВт;
2. евростандарт. 16×220=3520=3,5 кВт.

Разница для электрика очевидна: новые конструкции позволяют оптимально работать нагрузкам в 2,6 раза большим тех, которые использовались в квартирах наших родителей.

Это огромное преимущество евростандарта, во время затянувшегося на длительный срок постепенного перехода от старых нормативов, сказывается при неправильном подборе вилок к розеткам разных моделей.

Чем опасно неправильное сочетание розеток и вилок

Оба стандарта имеют одинаковое расстояние между центрами электродов. Оно составляет 19 мм, позволяя использовать оба типа устройств. У розеток советского образца отверстия в диэлектрическом корпусе, как правило, не позволяют использовать утолщенные вилки. «Домашние мастера» решают этот вопрос с помощью ножа или сверла.

Евровилка в старой розетке

Когда хозяин квартиры использует старые розетки для подключения современных приборов с утолщенными электродами, то на первых порах при незначительных нагрузках ничего страшного вроде бы не происходит. Контакты работают нормально и передают электроэнергию без излишнего перегрева.

Но, по прошествии определенного времени, раздвинутые на большее расстояние лепестки из латуни начинают терять жесткость. Ускоряет этот процесс нагрев от проходящего тока. Ослабленные пружины с меньшим усилием создают ужим, ведущий к повышению электрического сопротивления и дополнительному нагреву.

Чтобы избежать подобных ошибок производители электрооборудования выпускают переходники, с помощью которых можно безопасно работать в подобной ситуации. Среди них встречаются непродуманные конструкции с явными дефектами. Пример неудачной вилки-переходника с ослабленной клепкой и мягкими латунными пружинами показан на фото.

Подобное устройство может длительно работать с ноутбуком или другим потребителем электроэнергии с мощностью около 60 ватт. Но оно быстро выйдет из строя при подключении пылесоса или дрели на 1 кВт.

Советская вилка в евророзетке

Если современную розетку использовать для бритвы с вилкой старого стандарта, то при непродолжительной работе электродвигателя мощности нагрузки недостаточно для перегрева места контактов. В этом случаи оба устройства сочетаемы, работают.

Но, когда старые тонкие электроды вставлены внутрь увеличенных гнезд, то между ними создается ослабленный контакт, не позволяющий повышать нагрузку. При таком подключении требуется контролировать температуру металла.

Технические требования к установке розеток и выключателей в квартире

Для управления освещением используются выключатели и розетки. Элементы электрической сети нуждаются в правильной установке. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже. При этом требования имеют общий характер, а правила необходимы для обеспечения безопасности.

Наиболее современными являются требования евростандарта.

Евростандарт предполагает удобное расположение элементов

Рекомендованная высота установки выключателей при этом составляет 90 см от уровня пола. Такое размещение делает незаметными элементы электрической цепи в общем интерьере помещения. Удобство использования также является преимуществом расположения выключателей. Расстояние от края двери до выключателя должно составлять не менее 10 см.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. При этом ыключатели располаются на высоте 160 см, что часто вызывает неудобства. Правила оптимальны для жилых помещений. В производственных цехах, общественных местах и других подобных областях используются несколько иные основы при монтаже выключателей и розеток.

Установка штепсельных розеток наружного типа

Штепсельные розетки наружного типа отличаются простотой и скоростью. Этот вариант следует применять только в том случае, если у вас имеется открытая проводка. Вот основные этапы ее монтажа:

Наружные штепсельные розетки IP44 – идеальное решение, если нет возможности устанавливать обычные

1. Необходимо произвести разметку на стене.
2. Снять верхнюю крышку старой розетки.
3. Прикрепить новую основу к стене и желательно сделать подкладку из гипсокартона.
4. Подключить все необходимые провода.
5. Закрепить все детали крышкой.

Прочтите также: для чего нужны распределительные коробки.

Классификация штепсельных розеток

Обычно штепсельные розетки классифицируют по нескольким критериям. Вот основные типы их классификации:

По типу конструкции

1. Скрытой установки. Ее применяют только для внутренней проводки. Для установки вам необходимо погрузить ее в стену. При этом защитный корпус должен находиться в коробке и не выступать из нее. Провода в ней следует присоединять таким образом, чтобы не допустить их выдавливания.

2. Наружной установки. Обычно специалисты используют ее для внешней установки. Крепить ее необходимо непосредственно к стене. Довольно часто их конструкция предполагает в себе использование специальной подсветки или защитной коробки.

По электрической схеме

Штепсельная розетка с защитным контактом. В этом устройстве защитный контакт должен соединяться с заземляющим проводом. Достаточно часто она пользуется популярностью только в том случае, если у вас в доме имеется заземление. Специальные гнезда для штифта располагаются немного ниже самого отверстия. Обычно их используют для электрических плит.

По уровню защиты от влаги

Влагозащищенные устройства необходимо устанавливать в помещениях, которые содержат в себе большое количество влаги. Таким образом, вы сможете надежно защитить свое устройство. Здесь разработчиками была предусмотрена защитная мембрана, которая выступает в роли защиты от влаги. Довольно часто влагозащищенные розетки устанавливают наружным способом.

Влагостойкие штепсельные розетки всегда нужно устанавливать в ванной комнате и других помещения с повышенной влагой

Количество колодок:

• Одноместные;
• Двухместные (Предусматривают в себе две пары колодок).
