Особенности устройства зимнего водопровода
На этапе проектирования водоснабжения необходимо решить, какой вариант системы выбрать – для летнего или круглогодичного пользования. Сезонная система подачи воды требует меньших сил и затрат на реализацию. Монтаж зимнего водопровода из колодца своими руками выполняется по специальным требованиям:
- Обязательное утепление колодца.
- Укладывание коммуникаций ниже уровня промерзания грунта.
- Теплоизоляция труб специальными материалами.
- Соблюдение уклона при монтаже трубопровода, обеспечивающего стекание жидкости при консервации.
- Обеспечение возможности полного слива воды и отключения насосного оборудования.
Схема водоснабжения из колодца
Способы разморозки водопровода
Если утепления оказалось недостаточно, то либо вся система, либо отдельные ее части могут замерзнуть в сильные холода. У колодца есть слабое место:
Здесь часто перемерзает труба
Чтобы этого избежать некоторые пользователи опускают в колодец лампочку накаливания. Она выделяет тепло и не дает воде превратиться в лед. Но вариант этот сомнительный и не безопасный. На лампочку может попасть влага, она может перегореть и даже взорваться.
Один наш клиент как-то опустил в колодец старый советский кипятильник. Кто-то поливал трубу горячей водой из чайника. Все это может сработать, как разовое решение, если труба уже замерзла. Однако лучше утеплять колодец и укладывать трубы правильно, чтобы не допускать таких ситуаций.
Организация зимнего водоснабжения
Установка системы водоснабжения проходит в несколько этапов:
- Подготовительный.
- Монтаж.
- Проверочный.
Утепляем насос для водоснабжения
Система водоснабжения полностью нуждается в утеплении, в том числе насос.
Материал для утепления оборудования такой же, как и для утепления водопроводной ветки:
- Экструзионный пенополистирол.
- Пенопласт.
- Минеральная вата.
Оборудование можно не утеплять, если оно располагается ниже глубины промерзания. Подлежит утеплению также место стыковки водопроводных труб и насоса. Место стыка называется приямок. Приямок подлежит облицовке кирпичом, а пол покрывается бетонной стяжкой.

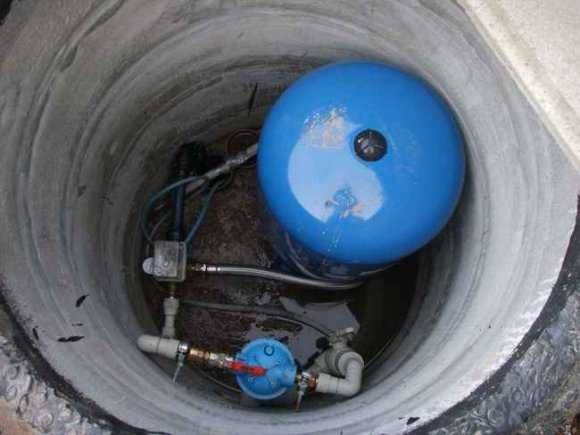

Теплоизолируем гидроаккумулятор
Гидроаккамулятор — это накопительный бак, функционирующий под давлением, емкость должна обладать герметичностью. Внутренняя оболочка гидроаакамулятора — это эластичная мембрана, уязвимый элемент гидросистемы, не выдерживающий минусовой температуры. Обшивка гидросистемы выполняется утеплительным материалом.
Теплоизоляция гидроаккумулятора своими руками.
Разновидности утеплителя для гидроаккамулятора:
- Экструзионный пенополистирол.
- Пенопласт.
- Минеральная вата.
- Базальтовая вата.
- Мелкоячеистый утеплитель.
Ставим сливной клапан и реле давления
Система консервации предполагает установку сливного клапана. Возможность слить воду с системы снабжения сохранит водопровод, если возникла необходимость длительного отсутствия в зимнее время.
Реле давления — элемент системы водоснабжения, регулирующий бесперебойность работы гидросистемы. После полного заполнения конструкции водой реле автоматически отключает насос до следующего использования.
1 этап – Поиск воды для колодца – способы и методы
Бытует мнение, что вода есть везде. Утверждение далеко не спорное, ведь все дело в глубине залегания водоносной жилы.
Чтобы определить уровень расположения воды можно использовать несколько способов, как геологических, так и народных:
привлечь специалистов. На основании геологических изысканий;
проконсультироваться у соседей;
дедовский способ поиска воды – понаблюдать за росой. В месте наибольшего скопления росы на участке вода находится максимально близко к поверхности;
использовать метод биолокации (лозоходства). В его основе лежит применение рамки из металлической проволоки или электродов, согнутых в форме буквы «Г». Удерживая в руках длинные концы, нужно дать возможность коротким, вращаться свободно. В том месте где длинные концы перекрестятся находится источник.
Важно! Концы перекрестятся в двух случаях: либо источник находится близко к поверхности, либо же он будет отличаться значительной мощностью потока. Биолокационные рамки для поиска воды на участке
Биолокационные рамки для поиска воды на участке
Совет. Лучше найти две жилы и в месте их пересечения выкопать колодец. Так можно гарантировать поступление воды в достаточном количестве.
Поиск воды для колодца с использованием рамки продемонстрирован на видео
Важно. Рамка реагирует на магнитные поля. Если она демонстрирует активность каждые 1,8метров эти точки нужно нанести на карту и игнорировать
Если она демонстрирует активность каждые 1,8метров эти точки нужно нанести на карту и игнорировать.
Совет. Поиск водоносной жилы лучше вести в определенное время года – с июня по сентябрь. В это время уровень залегания воды минимален. И в конкретное время суток: 5-6 утра, 16-17 дня, 20-21 вечера, 24-01 ночи. Кроме того, считается, что выполнять эту процедуру нужно на свежую голову (алкоголь исключается) и голодный желудок.
Глубину залегания водоносной жилы можно определить посредством линейки, золотого кольца и нитки. Используются они просто. На землю кладется линейка. Вдоль нее ведут подвешенное на нити кольцо. Возле отметки, которая будет соответствовать глубине, кольцо начнет раскачиваться. Обычно 1 см. равен 1м. залегания водяного пласта.
Важно! Колодец нельзя обустраивать ближе, чем за 5 м. от строений, чтобы избежать подмывания фундамента. И ближе, чем за 50 от туалета, стоков, выгребной ямы и т.п., чтобы не допустить попадания стоков в воду
И ближе, чем за 50 от туалета, стоков, выгребной ямы и т.п., чтобы не допустить попадания стоков в воду.
Внутренний монтаж и разводка
Что касается внутренней системы водопровода, то для комфортного проживания в загородном доме потребуется наличие горячей воды. Безусловно, водонагреватели без водопровода для дачи могут быть приобретены и позднее. Однако рекомендуется потратить небольшую дополнительную сумму и приобрести их уже при установке водопровода. Водонагреватели бывают газовыми и электрическими, однако большинство современных, подходящих для загородных условий нагревателей являются электрическими. Перед покупкой также следует определиться с объёмом устройства.
Так или иначе, последней задачей остаётся разводка водопровода в частном доме своими руками, которая потребует следующих познаний в области сантехники. Существует две основные схемы разводки: последовательная и параллельная.
В последовательных схемах водопровод и течение воды идёт от первоначального источника сначала к одному потребителю, а затем к другому. Говоря другими словами, при наличии подобного подключения может возникнуть следующая ситуация: при использовании воды на кухне и в ванной, её может не быть в туалете, потому что не хватит давления. Сама разводка представляет собой следующее: от источника труба идёт к первому потребителю, ставится тройник (в том числе одно из направлений идёт на первого потребителя), труба ведётся ко второму потребителю и так далее.
При параллельной же схеме в разводке водопровода внутри дома используется коллектор, то есть широкий канал для отвода воды. В коллектор поступает вода из источника, а уже из него по проложенным трубам вода поступает к другим пользователям.
В любом случае окончательный выбор системы водоснабжения, системы внутренней разводки, сезонного или круглогодичного использования водоснабжения на загородном участке зависит от индивидуальных особенностей и требований владельца.
Устройство и утепление ввода в дом
Проложенный от колодца трубопровод необходимо завести в дом. Для этого в фундаменте сооружения пробивается отверстие большего диаметра, чем размер труб. Как правило, именно в месте входа трубопровода в дом система чаще всего промерзает, поэтому утеплению этого места стоит уделить максимум внимания. Для защиты от промерзания трубопровод запускается в дом через специальную муфту. Это такая же труба, только большего диаметра. Если вы используете трубы диаметром 32 мм, то муфту возьмите с сечением 50 мм.
Для утепления места ввода труб используется обычная верёвка. Она забивается в просвет между трубой и муфтой и тщательно уплотняется. Дополнительно место ввода изолируется монтажной пеной, герметиком или обычным глиняным раствором.
Схема водоснабжения в доме
Схему прокладки трубопровода выполняют двумя способами:
- последовательным;
- коллекторным.
Первый вариант применяют в небольших домах с малым количеством потребителей (1-2). При большем количестве жильцов появляются неудобства в виде одновременного включения нескольких водоразборных точек и снижения давления. В результате на самом удаленном участке подача воды очень слабая. Коллекторная схема разводки предусмотрена для обеспечения качественного напора воды у всех потребителей.
Особенности последовательной схемы
При последовательной схеме трубы проводят от общего стояка ко всем точкам потребления: кранам, душу, смесителям и пр. От стояка с вентилями отводят две основных магистрали:
- холодного водоснабжения;
- ГВС.
А от них с помощью тройников трубы отводят по точкам потребления.
К положительным характеристикам относят минимальный расход материалов и быстрый монтаж. Однако, зависимость потребителей воды друг от друга имеет ряд недостатков:
- перепад давления при одновременном включении нескольких точек водопотребления;
- невозможность перекрывания одного потребителя без отключения воды по всей системе;
- не всегда возможно удобное размещение тройников в санузле.
Важно! На каждой ветке допускается дополнительный монтаж отдельного крана, позволяющего производить ремонтные работы или обслуживание сети без ее полного отключения. Это условие регламентирует СНиП 2.04.01-85, п
10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети.
На рисунке рассмотрена типовая схема «А», состоящая из ряда элементов:
- водорозетки для питания стирального оборудования;
- водорозетки для подсоединения смесителя умывальника;
- водорозетки – планки крана ванны;
- уголка;
- тройника;
- обратного клапана;
- водомера горячего потока воды (ГВС);
- водомера холодной воды (ХВС);
- редуктора давления потока;
- фильтрующего элемента для грубой очистки;
- отсечного крана;
- стояка ГВС и ХВС.
Коллекторная система
Устройство коллектора представлено одним вводом и определенным количеством выводов, определяющих число точек водопотребления.
- при снижении давления воды в системе, на все включенные потребители подается одинаковое количество воды;
- сосредоточенность в одном месте всех приборов управления (вентилей, манометров и пр.) обеспечивается на выходном отверстии коллектора, в специальном коллекторном шкафу, этот принцип конструкции обеспечивает максимальный уровень комфорта при уходе и ремонтных работах системы;
- все отводы коллектора оснащают регулятором давления, обеспечивая возможность регулировки напряжения в заданном приборе. В последовательной разводке этот режим может вызвать ряд затруднений.
Среди недостатков отмечают большое количество разводок. Это отражается на объеме затрат на трубы и монтажные работы. Для нивелирования эстетических характеристик коллекторную разводку производят «скрытым» способом.
Схема коллекторной разводки «Б» представлена:
- водорозеткой для питания стирального оборудования;
- водорозеткой для подсоединения смесителя умывальника;
- водорозеткой – планкой крана ванны;
- коллектором для холодной воды;
- коллектором для ГВС;
- клапаном обратным;
- водомером ГВС;
- водомером ХВС;
- фильтром для грубой очистки.
- краном отсечным;
- стояком ГВС и ХВС.
Схема разводки определяет способ прокладки труб. Например, если главная магистраль проведена через санузел, а на кухне размещена обратка, следует подключит умывальник и посудомоечную машину по последовательной схеме, а схема в ванной комнате определяется количеством потребителей.
Схема водопровода из колодца
Одно из преимуществ, которыми обладает водопровод на даче из колодца – простая схема его устройства. Она включает в себя насосное оборудование (насосную станцию с заборной трубой или погружной насос с выведенными наружу элементами управления) и систему водопроводных труб. Наиболее совершенные схемы дооснащаются накопительным резервуаром, который обеспечивает бесперебойное водоснабжение при отсутствии электроэнергии.
Схема водоснабжение дачи из колодца на базе погружного насоса
Решая, как сделать водопровод на даче из колодца, следует, в первую очередь, решить вопрос о режиме его эксплуатации. Зимние и летние схемы имеют существенные отличия. В первом случае предусматривается возможность работы при минусовых температурах.
Особенности зимней системы водоснабжения
Устройство водопровода на даче от колодца с возможностью использования в зимний период требует, в первую очередь, защиты от промерзания.
Это достигается следующим образом:
- Прокладка подземных коммуникаций осуществляется под небольшим уклоном в сторону колодца ниже уровня промерзания. Если это по какой-либо причине невозможно, необходимо выполнить теплоизоляцию труб.
- Теплоизоляция требуется и для самого колодца.
- Защитить трубы от промерзания можно также путем прокладывания водонагревательного кабеля вдоль магистрали. Этот способ наиболее надежный, поскольку безотказно работает даже при аномальных холодах и в экстремальных ситуациях, однако он является и наиболее дорогим.
Прокладка трубы в траншее ниже уровня промерзания грунта для зимнего водопровода на даче из колодца своими руками
Летние системы
Требования к летним схемам водоснабжения менее строгие. Экономичным и практичным решением для летней системы может стать использование гибких шлангов в оплетке. По окончанию дачного сезона такая система легко дренируется, демонтируется и может компактно храниться в подсобном помещении.
При любом режиме использования системы водоснабжения следует предусмотреть возможность консервации оборудования. Это актуально для длительных перерывов в использовании, например, если владельцы дома уезжают в отпуск. Летние системы консервируют перед наступлением холодов. Процесс консервации системы с колодцем намного проще. При любом диаметре труб слив воды происходит точно в колодец благодаря большому диаметру шахты.
Завершающий этап
После сборки и соединения всех элементов системы проводится их пробный запуск. Если всё работает исправно, можно приступать к завершающему этапу сборки. Поскольку наш водопровод будет эксплуатироваться в зимний период, все трубы нужно хорошо утеплить. Для этого делают следующее:
- Трубы в траншеях тщательно обматываются геотекстилем.
- Если траншеи откапывались ниже отметки промерзания грунта, то яму достаточно засыпать песком и слегка утрамбовать. Сверху всё засыпается грунтом.
- При откапывании траншеи выше отметки промерзания для засыпки труб используется теплоизоляционный материал – керамзит, шлак, пенопластовая крошка. При этом сверху труб этот материал должен давать слой не менее 20-30 см. Затем всё также засыпается грунтом.
- Если в системе предусмотрены смотровые колодцы, то на них устанавливаются люки.
Видео инструкция о том, как сделать водопровод от колодца или скважины, который будет работать летом и зимой:
Монтаж глубинного насоса
Глубинный насос работает по принципу помпы. Он должен быть полностью погружен под воду, но не должен лежать на дне, расстояние до которого делают не менее полуметра. Это необходимо, чтобы насос не заилился. Подвешивается он на стальной трос, к которому изоляционной лентой прикрепляется кабель. Подключение нужно выполнять на поверхности.
Длина троса должна быть таковой, чтобы летом, когда уровень воды упадет, насос не оказался подвешенным в воздухе. Силовой провод прокладывается вдоль трубы в траншею. Его можно примотать поверху или уложить под термоизоляцию. Счаливание крайне не желательно. Целый кабель прослужит сколь угодно долго без риска пробоя и короткого замыкания. Насос посредством муфты крепится к трубе, которая устанавливается вертикально, и соединяется с горизонтальной трассой.
Особенности обустройства зимнего водопровода
Бесперебойное водоснабжение на даче необходимо при условии, что проживание в доме будет круглогодичным, а не временным.
Источники воды:
- колодец;
- скважина.
Зимний водопровод в дачном доме — автономная система водоснабжения, имеющая как положительные, так и отрицательные черты.
Плюсы:
- автономность и возможность водозабора вручную;
- долголетие источника воды;
- самостоятельное сооружение колодца;
- самостоятельная очистка колодца.
Минусы:
- при нарушении правил установки водозабора промерзание элементов системы;
- изменения уровня воды;
- возможность попадания загрязненных вод с поверхности почвы.
Зимний вариант водоснабжения имеет ряд особенностей:
- обязательная система консервации;
- установка под уклоном;
- утепление источника воды.
Систему консервации можно не устанавливать, если проживание круглогодичное и нет необходимости периодически сливать воду.
Монтаж глубинного насоса
Глубинный насос работает по принципу помпы. Он должен быть полностью погружен под воду, но не должен лежать на дне, расстояние до которого делают не менее полуметра. Это необходимо, чтобы насос не заилился. Подвешивается он на стальной трос, к которому изоляционной лентой прикрепляется кабель. Подключение нужно выполнять на поверхности.
Длина троса должна быть таковой, чтобы летом, когда уровень воды упадет, насос не оказался подвешенным в воздухе. Силовой провод прокладывается вдоль трубы в траншею. Его можно примотать поверху или уложить под термоизоляцию. Счаливание крайне не желательно. Целый кабель прослужит сколь угодно долго без риска пробоя и короткого замыкания. Насос посредством муфты крепится к трубе, которая устанавливается вертикально, и соединяется с горизонтальной трассой.
Варианты теплоизоляции трубопровода
Если особенности рельефа не позволяют опустить магистраль на достаточную глубину, то копается траншея в 50-60 см и выполняется утепление. Организовать изоляцию труб от мороза можно твердыми и мягкими материалами. Жесткий утеплитель для труб – это скорлупа из пенопласта, отличающаяся доступной стоимостью и отличными теплоизолирующими свойствами. В качестве мягкой энергосберегающей оболочки популярны и другие материалы:
- цилиндры из базальтовой ваты с фольгированным покрытием;

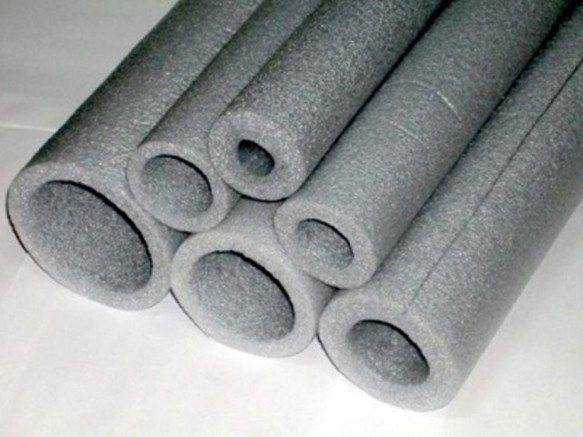

- оболочка из вспененного полиэтилена.
Утеплители не восприимчивы к низкой температуре и просты в монтаже. Их достаточно надеть на трубу и заклеить шов металлизированным скотчем.
Утеплители труб бывают мягкие…
…и жесткие
Греющий кабель
Труба с греющем кабелем Если трубы уложены близко к поверхности земли, то им угрожает промерзание. Теплоизоляционные материалы частично защищают трубопровод от низких температур, но не могут противостоять сильным морозам. Самый незащищенный участок – точка прохождения трубы через фундамент дачи. Температура воды на входе в дом близка к нулю, поэтому требует дополнительное утепление. Обеспечить бесперебойное водоснабжение позволит использование нагревательного кабеля. Для монтажа на водопровод используется 2 вида устройств:
- Резистивный кабель – металлические жилы нагреваются при прохождении тока. Температура провода постоянная, она зависит от заложенной мощности. При монтаже требуется установка датчика. Нельзя допускать пересечения витков кабеля, иначе он сгорит.

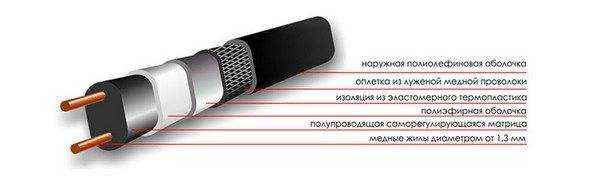

- Саморегулирующийся кабель – его действие основано на свойствах металлополимерной матрицы. Устройство самостоятельно регулирует температуру на различных участках. Плюс кабеля – низкое потребление электричества.
Саморегулирующийся кабель Греющий кабель можно проложить по всей длине зимнего водопровода, но это дорогостоящая процедура. Потребуется купить кабель и защитную теплоизоляцию. Чтобы сэкономить без ущерба качества, достаточно установить саморегулирующийся кабель в месте ввода трубопровода в постройку.
Если на даче пропадет электричество и кабель перестанет греть трубы, теплоизоляционная оболочка на время защитит их от мороза.
Какой диаметр трубы для водопровода частного дома
Для того чтобы организовать водопровод на участке и в доме необходимо осуществить правильный выбор труб. Именно от диаметра трубы будет во многом зависеть стабильная подача воды в дом с требуемым давлением.
Ниже представлена таблица, по которой можно произвести выбор труб для системы водоснабжения частного дома.
При наличии на территории участка колодца, можно создать систему, которая сможет обеспечить водой загородный дом в любое время года. Для этого необходимо обратиться за помощью к специалистам, которые помогут выбрать материалы и смонтировать систему. В результате у вас будет надёжный водопровод, который сможет проработать долгое время без поломок.
3 этап – Устройство колодца для водоснабжения дома
Убедиться в наличии водоносной жилы и оценить глубину ее залегания можно с помощью пробного бурения.
Совет. Бурить нужно слоями по 50-100 мм. Это связано с небольшой толщиной водоносной жилы и возможностью «проскочить» ее.
После того как определен ручей подходящей производительности скважину оставляют на сутки, чтобы она наполнилась водой. Таким образом, определяется уровень воды. Оптимальным является уровень в 1-1,5 м.
Важно. Воду из колодца нужно сдать на анализ, который определит ее состав и пригодность к потреблению.. По мере бурения качество воды улучшается
По мере бурения качество воды улучшается.
На этом этапе важно позаботиться о внутренней отделке колодца (шахты), которая выполняет сугубо утилитарные функции. А именно: предохраняет колодец от разрушения, защищает колодезную воду от попадания грунтовой воды (верховодки)
Отделка шахты колодца может быть выполнена тремя способами:
деревом. Для этих целей пригодны брусья толщиной более 120мм из сосны, дуба, лиственницы (подходит для колодцев не глубже 3-4 м). Такая отделка используется редко ввиду низкого периода эксплуатации;
мелкоштучные материалы: кирпич, бутовый камень (могут использоваться если глубина колодца не превышает 4м). Использование этих материалов увеличивает трудоемкость и длительность работ;
железобетонные кольца диаметром 0,9-1,2 м. и высотой 1 м. Данный способ хорошо зарекомендовал себя, поэтому на нем остановимся более подробно.
В пользу метода устройства колодца из бетонных/железобетонных колец говорит, малая трудоемкость, высокая скорость работ, надежность конструкции и возможность укладки на глубину до 20 м.
Важно. При снижении уровня воды колодец с кольцами легко углубить (установка ремонтных колец).
Копка колодца

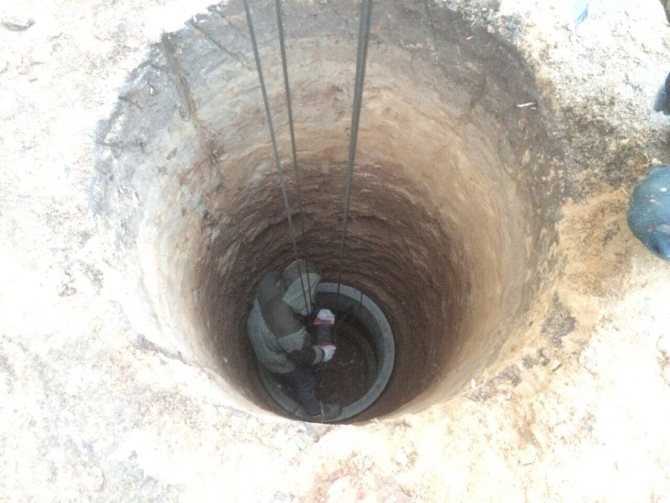

Рытье колодцаЧтобы выкопать колодец нужно определить окружность углубления. Для этого суммируется диаметр кольца, две его толщины + 20 см. на засыпку.
Как устанвливать колодезное кольцоПрокопав глубину равную высоте одного кольца нужно опустить первое кольцо в колодец. Для этого его нужно уложить набок, затем перевернуть и установить в колодезную шахту.
Устанвленное колодезное кольцоПрокопав дальше, устанавливаем второе, в котором чаще всего устраивается отверстие для заборной трубы.
Отверстие для заборной трубы в бетонном кольцеНо, отверстие может быть обустроено в любом из колец, на усмотрение хозяина. Кольца соединяются между собой минимум на 2 скобы.
Важно. Диаметр отверстия превышает размер трубы в 1,5 раза
Заполнение колодца водойПосле установки очередного кольца появится необходимость откачивать поступающую в кольца воду. Правильно если водой заполнено 1-1,5 кольца. Тогда уровень воды можно считать достаточным.
Установка колец под колодец
Технология укладки требует выполнения нескольких правил:
способ крепления. Чтобы обеспечить надежное крепление колец лучше отдать предпочтение кольцам с системой паз-гребень;
дополнительное крепление. Скобы также устранят возможность горизонтального смещения колец;
укладка уплотнителя между кольцами. Позволяет минимизировать риск попадания верховодки в колодец. В качестве уплотнителя хорошо зарекомендовала себя прокладка RubberElast (Германия). Как альтернативу можно использовать трос из льна, пеньку или веревку.
Совет. Жидкий клей или битум не уплотнят соединение колец, но нанесет вред воде.
цементирование шва быстротвердеющей смесью. Здесь можно посоветовать Плитонит Аквабарьер.

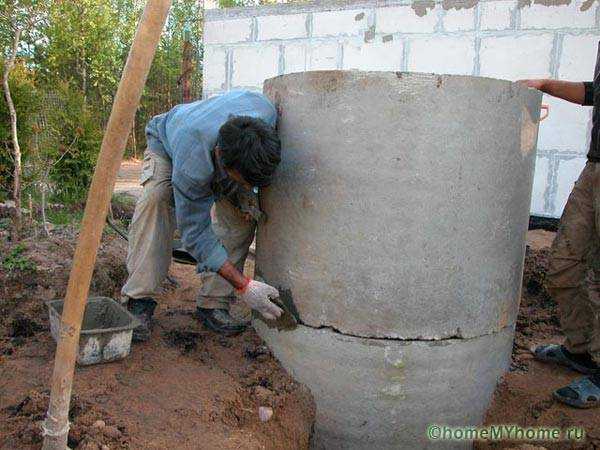

Место соединения последнего и предпоследнего колец дополнительно изолируют снаружи. Это позволяет предотвратить попадание талой воды и разрушение колец внешними силами.
Место соединения колодезных колец изолируют снаружи
Наружный дренаж
Ввиду того, что между грунтом и кольцами остается пространство (оно призвано скомпенсировать возможные отклонения при копании) его нужно заполнить песком или мелким гравием. Они будут выполнять функции дренажной системы – отводить воду от колодца и нивелировать воздействие сил морозного пучения грунта.
Стоит отметить, что кольца для колодца можно отлить своими руками — делается опалубка и заливается бетонный раствор.
Как отлить кольца для колодца своими руками
Подогрев трубы водопровода от замерзания
Для того чтобы исключить вероятность промерзания системы водопровода в зимнее время применяется специальная система для прогрева труб. Для этих целей рекомендуется использовать саморегулирующий греющий кабель для водопровода. С его помощью можно осуществлять прогрев при необходимости всей системы или её отдельных частей.
При этом существуют два варианта укладки данного кабеля.
- В первом случае кабель можно прокладывать вдоль трубы по всей её длине. В этом случае потребуется меньшее количество кабеля, а значит и затраты на такую систему будут минимальными. Однако при таком варианте прогрева существует вероятность неравномерного прогрева участка трубы, что может сказаться на работоспособности водопровода в зимнее время.
- Во втором случае кабель наматывается в виде спирали по всей длине трубы. Конечно же, в таком случае потребуется большее количество кабеля, и стоимость тоже увеличивается. Однако и эффективность прогрева будет намного выше, а значит и вероятность выхода системы из строя будет минимальной. Монтаж водоснабжения в таком случае должен сделать только специалист, который сможет правильно соединить пластиковые трубы для водоснабжения.
Он может использовать и полипропиленовые трубы для холодного водоснабжения, которые будут проложены на участке. Тогда не надо думать, чем утеплить трубу водопровода на улице. Необходимо использовать стандартный утеплитель, а всё остальное сделает кабель.
Составные элементы водоснабжения
На этапе проектирования разрабатывается схема системы водоснабжения, рассчитывается количество необходимого материала. Для надежной подачи воды система должна включать обязательные элементы:
- Насос – погружной или поверхностной модели. Производительность оборудования зависит от потребностей владельцев дачи и глубины источника.
- Гидроаккумулятор – мембранный бак, необходимый для поддержания стабильного давления в системе.
- Трубы – полимерные или металлические изделия служат для транспортировки воды от колодца в дом и разводки к точкам потребления.
- Реле давления и манометр – автоматика, контролирующая работу насосного оборудования.
- Обратный клапан – устройство используется для сливания жидкости перед зимней консервацией.
- Фильтры – приборы для очистки воды, которые устанавливаются перед накопительным баком. Их выбирают после проведения анализа жидкости, но обязательно включается фильтр грубой очистки.
Схема водоснабжения
Из этих элементов складывается любая схема водоснабжения. Зимний вариант требует утепления трубопровода и приямка, в котором размещается насосное оборудование.
Делаем водопровод из колодца своими руками
Нижеприведенная поэтапная инструкция поможет вам обустроить систему водоснабжения максимально быстро.
Устройство колодца
Сначала разровняйте площадку, где будет установлен колодец. Начертите на ней круг, радиус которого будет на пару десятков сантиметров больше, чем размер железобетонных колец.
Разметка будущего колодца
Далее следует выкопать яму глубиной в 1 м, после чего установите первое железобетонное кольцо.
Установка первого кольца
После монтажа первого кольца продолжайте его подкапывать до тех пор, пока он под собственной тяжестью не опуститься до уровня земли. Опустив первое кольцо чуть ниже уровня земли, на него ставят второе. Подправить положение кольца можно с помощью лома. По мере углубления колец путем подкопа их снизу все ниже опускаетесь и вы. Грунт из колодца перевозит в определенное место помощник. Устанавливайте кольца таким образом, пока не достигнете желаемой глубины колодца.
Монтаж второго и последующих колец
Эта работа очень тяжелая, и вам, скорее всего, придется прибегнуть к посторонней помощи. Поэтому рациональнее всего заказать специальную технику для подъема и опускания тяжелых колец.
Использование техники для монтажа бетонных колец
Если вы планируете проводить воду в жилище, в одном из колец сделайте отверстие для металлопластиковых труб.
Труба, выведенная в колодец
После завершения работы готовый колодец нужно оставить на пару суток для заполнения водой. Чтобы туда не попадал мусор, закройте его куском металлического листа. Через 2 дня вода должна подняться на уровень не менее метра. Откачиваем эту воду и выкладываем на дне колодца слой щебенки в 35 см. Все зазоры заделываем цементным раствором;
Щебень служит естественным фильтром
Заделка стыков бетонных колец
Монтаж трубопроводов
Для начала следует вырыть траншею от колодца до дома, где будет располагаться насосная станция, глубина которой будет равняться 40-50 см.
Устройство траншеи между домом и колодцем
Через ранее проделанное отверстие в кольце из железобетона продеваем трубу, щели заделываем цементным раствором. Собираем трубопроводом по дну траншеи.
Монтаж насосной станции
Далее устанавливаем насосную станцию, которая перекачивает воду по трубопроводу из колодца в дом. Она может располагаться как на дне колодца, так и в доме. Мы рассмотрим вариант, где насос установлен в помещении.
Установка насосной станции
Чтобы насосная станция заработала, подключите ее к системе управления и к коллектору, который распределяет воду на всех пользователей дома. Проверяем, нет ли неисправностей .
Установка насоса в доме
Водопровод на дачном участке своими руками делается несколько дней, ведь нужно подождать, чтобы колодец наполнился водой. Лишь после этого можно будет использовать систему.
Выбор оборудования
Если вы решили обеспечить водоснабжение дачи из колодца своими руками, важно правильно выбрать перекачивающий агрегат – от его работы будет зависеть эффективность системы. Специалисты рекомендуют отдать предпочтение погружному насосу при выполнении схемы подключения водопровода на даче из колодца своими руками. Специалисты рекомендуют отдать предпочтение погружному насосу при выполнении схемы подключения водопровода на даче из колодца своими руками
Специалисты рекомендуют отдать предпочтение погружному насосу при выполнении схемы подключения водопровода на даче из колодца своими руками.
Использовать погружной насос с гидроаккумулятором — хороший вариант провести водопровод в дом из колодца
Такие агрегаты имеют ряд преимуществ:
- низкий (в сравнении с насосной станцией) уровень шума,
- большая глубина подъема (насосная станция без эжектора не может работать на глубине более 8 метров),
- меньшая стоимость,
- за счет нахождения в водяной среде погружной насос эффективно охлаждается естественным способом, что снижает риск его перегрева и связанного с этим выхода из строя оборудования.
При выборе системы с использованием насосной станции колодец оснащается водозаборным оголовком и обратным клапаном на нем. Для предотвращения попадания мусора в систему водоснабжения водозаборное отверстие оснащается сетчатым фильтром.
Перекачивающее устройство и автоматические систему управления и защиты оборудования могут устанавливаться на определенном расстоянии от источника, в отапливаемом помещении, в доме. Там же устанавливается демпферный бак. Если насосная станция имеет функцию плавного пуска, необходимость установки демпферного бака исчезает, хотя он будет полезен в любом случае для резерва определенного количества жидкости.
Водопровод на даче своими руками из колодца с насосной станцией с гидроаккумулятором
О выборе шлангов в оплетке для монтажа летних систем было сказано выше. Для зимних систем лучше выбирать трубы из современных полимерных материалов (оптимальный вариант — полиэтилен низкого давления ПНД), долговечных и устойчивых к коррозии.
- Если вы делаете монтаж водопровода на даче своими руками из колодца, температура воды не будет высокой, поэтому выбор материала труб практически не ограничен. В некоторых случаях рекомендуют выполнять участки магистрали из чугуна, но только в том случае, если коммуникации прокладываются под тротуарами или дорожками с большой нагрузкой.
- При монтаже трубопровода от колодца до дома следует руководствоваться справедливым для всех инженерных систем правилом – чем меньше количество стыков, тем выше надежность конструкции в целом.
- Способы соединения труб и фитингов при монтаже магистрали выбираются в зависимости от материала труб. В любом случае все соединения в обязательном порядке должны быть герметичными. Разъемные и неразъемные соединения полимерных труб при помощи нагревающего (частично расплавляющего материал) оборудования и современных компрессионных фитингов не пропускают воду и обеспечивают высокую надежность стыков.
Заключение
Чтобы водоснабжение в частном доме зимой не давало сбоев, обеспечивая вам постоянный комфорт, о его правильном устройстве нужно позаботиться ещё на этапе проектирования. Но это никогда не поздно сделать. Например, если вы купили дачу с летним водопроводом для постоянного проживания, для его перевода на зимний режим работы нужно будет поместить оборудование в теплое помещение, а к трубам подключить греющий кабель.
Другое дело, если зимой вода вам не нужна, так как в холодное время года дачей вы не пользуетесь. Чтобы не остаться без воды на следующий сезон, придется каждую осень консервировать систему.
Устройство зимнего водопровода хорошо описано на видео в этой статье. Тем, кто собирается монтировать его самостоятельно, стоит посмотреть.
