Соединения трубопроводов фланцевые: что такое фланец трубы, виды, типы монтажа, установка

Классификация изделий

Общее строение детали представляет собой кольцои пластину с отверстиями по краю. Чтобы обеспечить герметичность между элементами, устанавливают еще и прокладку изрезины в соответствии с назначением трубопровода – кислотостойкой, термостойкой. Соединяют кольцо и пластину с помощью крепежа – болтов с гайками или шпилек.

По ГОСТ выделяют несколько разных видов фланцев. По чертежам отличия их хорошо заметны.

Виды сваривания фланцев

Соответственно, и приварка деталей к трубопроводу производится несколько по-разному.

Воротниковый – характерным признаком является приварная горловина в виде конического концентратора. Такая форма позволяет более равномерно распределять давление. Воротниковая модель предназначена для коммуникаций с высоким давлением и высокой температурой носителя. Приваривается сплошным или V-швом.
Раструбной – используется на трубах с малым диаметром, работающих под большим давлением. Минус изделия – некоторая нестойкость к коррозии. Приварка раструбной детали производится с внешней стороны угловым швом. Нужно сохранять люфт в 1,6 м, чтобы нейтрализовать эффект теплового расширения.
Сквозной – или свободно вращающийся. Приварка сквозной трубы к фланцу по ГОСТ не производится, так как сквозной вариант применяется специально для того, чтобы деталь можно было заменить по мере необходимости. На фото – сквозное фланцевое соединение.
Глухой – плоский диск с отверстиями. Это приспособление необходимо для заглушки концов трубопровода. Элемент неразборной, однако он только закрепляется, а не сваривается.
Плоский – кольцо и пластина одинакового размера. Приварка плоского фланца к трубе заключается в креплении кольца, в то время как пластина остается свободного вращающейся. Он выдерживает давление до 2,5 МПа.
Накидной – для его использования кромки труб должны быть идеально ровными, так что он не настолько универсален, как воротниковые модели. Накидной приваривается угловыми швами с внешней и с внутренней стороны.
Резьбовый – используется на трубопроводах небольшого диаметра, где возможно сделать резьбу. Сварка при его установке используется крайне редко.

Наружняя приварка фланца

Расценки на изделия заметно отличаются. Однако стоимость переделяетсяскорее размерами пластин, а не их конструкцией, и весом, конечно же. Согласно ГОСТ изготавливаются они из углеродистой, легированной или нержавеющей стали, а такжековкого чугуна. Расценки на металл и определяют стоимость приспособлений.

Фланцевые соединения: виды, исполнения и требования

Фланцевое соединение – разъемный (болтовой) способ монтажа стальных трубопроводов. Фланец имеет плоский корпус с большим отверстием по центру и несколькими маленькими по периметру. Самая функциональная форма детали – круглая, реже производят прямоугольную или квадратную. Для герметичной фиксации применяют уплотнители, сам крепеж осуществляют шпильками, болтами.

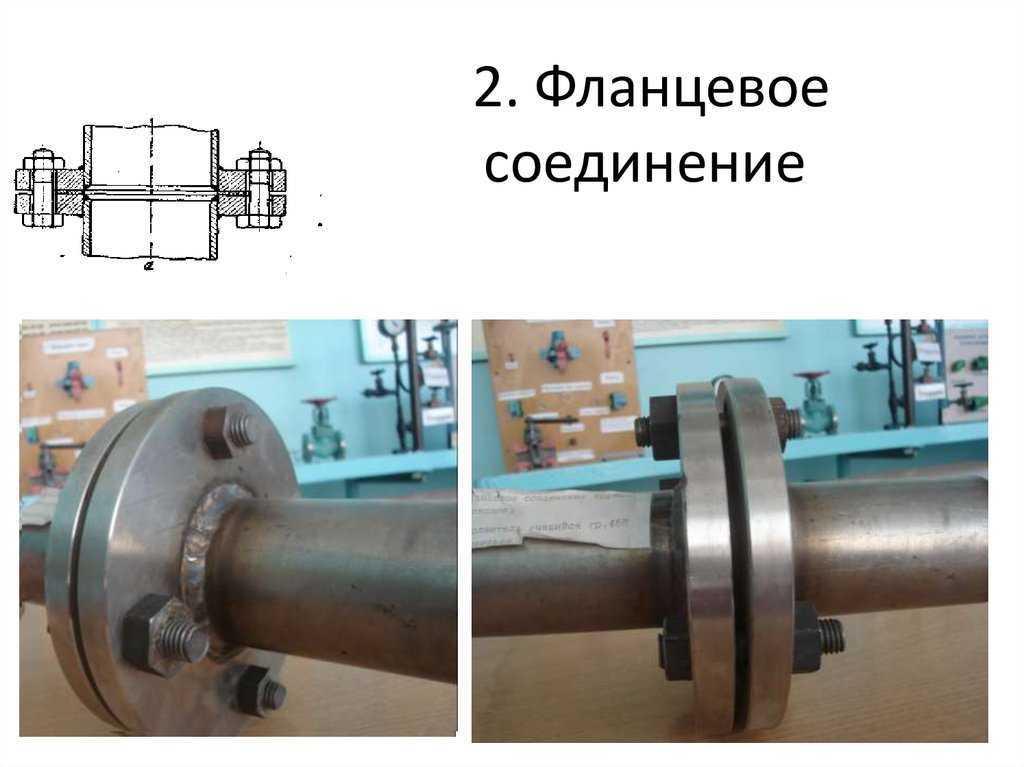

Изображение фланцевого соединения

ГОСТ 33259-2015 регламентирует фланцы с номинальным давлением PN не более 250 кгс/см2. Выделяют 6 конструкционных типов арматуры.

Плоский приварной (01) – круглый элемент, которое свободно надевается на трубу и крепится к ней свариванием двумя угловыми швами. Внутренний диаметр – не более 2400 мм.
Приварной встык (воротниковый, устьевой) (11) – приплюснутое кольцо с конической горловиной, торец которой совмещается с трубным сваркой встык одним швом. DN – до 4000 мм.
Корпуса арматуры (литой) (21) – продолжение трубы, ее часть. Номинальное сечение оборудования – не более 2000 мм.

Следующие три разновидности относят к свободным фланцам. Они состоят из заглушки, которая крепится к трубопроводу и совпадает с ним по материалу. Для изготовления корпуса берут более бюджетные сплавы. DN –

Источник

Бурт под фланец, что это такое. ABS фланец и бурт

Применение

Сейчас все более актуальной становится замена или объединение устаревших металлических коммуникаций на идентичные из полипропилена, которые характеризуется длительным сроком эксплуатации, высокой износоустойчивостью и простотой монтажа. Поэтому, часто требуется совместить металлические (запорная арматура, задвижки, фланцевые шаровые краны) и пластиковые сегменты при помощи фланцевого соединения и диффузной раструбной сварки, обеспечивая выгодное и надежное использование.

Наша компания предлагает приобрести пластиковый фланец из ABS в комплекте с полипропиленовым буртом, экономию времени подбора комплектующих и минимизацию денежных расходов.

Область использования, характеристики

Область применения буртов и фланцев — коммуникации, создаваемые для горячего и холодного водоснабжения, отоплениемногоэтажных домов и частных загородных коттеджей, технологические трубопроводы.

ABS бурт под фланец напаивается на конец полипропиленовой трубы и служит для создания фланцевого соединения, при помощи которого соединяются два вида конструкций, образуя целостную коммуникационную сеть, а герметичность сочленения обеспечивают болты или шпильки.

Полипропиленовый фланец по своим свойствам примерно такой, как и созданный на основе композитного материала ABS, но при этом он имеет значительно меньшую стоимость, долговечен, не создает сложностей в процессе эксплуатации.

Среди важных достоинств можно отметить:

широкий температурный диапазон использования от -30 °С до +95 °С (кратковременно) и рабочая температура +65 °C — +70 °C;
рабочее давление 2,5 Мпа (25 бар);
стойкость в агрессивной химической среде;
наличие на складе всех популярных диаметров от 40 до 110;
длительный срок эксплуатации, до 50 лет, при соблюдении все правил эксплуатации;
фланец имеет 4 крепежных отверстия d=18 мм. Остальные параметры имеют свои индивидуальные размеры в зависимости от диаметра фланца.

Преимущества

Наша компания предлагает купить фланцы из ABS в комплекте с буртами, проконсультироваться с нашими специалистами по вопросам оплаты и доставки, а также получить скидки и спецпредложения для новых и постоянных покупателей.

По запросу уточняем все интересующие нюансы покупки и постоянно совершенствуем качество оказываемого сервиса. Предлагаемая продукция полностью соответствует установленным ГОСТ 32415-2013 ГОСТ Р 53630-2015, производится под строгим контролем по ТУ 2248-001-03637755-2017.

Сварка деталей трубопроводов

#1 grindush

Имя: Скрементов Константин Сергеевич
Сфера деятельности: Ремонтное обслуживание

Зарегистрирован
1 сообщений

Собственно, суть проблемы: на участке технологического нефтепродуктопровода в пределах перекачивающей станции имеются участки с ненормативными элементами трубопровода, подлежащие замене. На узком отрезке трубопровода имеется последовательный переход с большего диаметра на меньший два раза подряд. Профиль трубопровода в этом месте исключает возможность вставки катушки из трубы между двумя переходами диаметров. А, насколько мне не изменяет память, сварка деталей трубопровода и запорной арматуры различной толщины и диаметра возможна путем вварки переходного кольца из трубы того же диаметра и свойств.

С другой сторны, «Исходя из недопустимости перекрытия зон термического воздействия сварных швов — они должны располагаться не ближе 100 мм друг от друга (по минимуму) а по норме = зависит от толщины металла. » (взято тут: https://www.proekt-gaz.ru/forum/2-766-1). И еще: ПБ 03-585-03

ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ

6.2.6. Расстояние от поперечного сварного соединения до края опоры или подвески должно обеспечить (при необходимости) возможность его термообработки и контроля. Расстояние от штуцера или другого элемента с угловым (тавровым) швом до начала гнутого участка или поперечного сварного шва трубопровода должно быть не менее наружного диаметра трубы, но не менее 50 мм для труб с наружным диаметром до 100 мм. Для труб с наружным диаметром 100 мм и более это расстояние должно быть не менее 100 мм. Длина прямого участка между сварными швами двух соседних гибов должна составлять не менее 100 мм при условном диаметре менее 150 мм и 200 мм при условном диаметре от 150 мм и выше. При применении крутоизогнутых отводов допускается расположение сварных соединений в начале изогнутого участка и сварка между собой отводов без прямых участков. 6.2.7. Расстояние между соседними сварными соединениями и длина кольцевых вставок при вварке их в трубопровод должна быть не менее 100 мм.

Возникает вопрос: Есть ли прямая ссылка на пункт нормативного документа, строго запрещающий варить две детали трубопровода между собой, или наоборот, разрешающий творить такие вещи? Вопрос из области трубопроводного траснпорта нефти и нефтепродуктов, но приветствуются любые дельные мысли из других отраслей.

источник

Технология соединения пластиковых труб с металлическими

Использование фитингов с резьбой

Для монтажа полипропиленовых труб с металлическими частями (трубы, смесители, счетчики, фильтры и т.п.) используются фитинги с резьбой необходимого диаметра на одной стороне и с муфтой для впаивания пластиковой трубы – с другой. Резьба на таких фитингах может быть как внутренняя, так и наружная.

Соединение стальных и полипропиленовых труб с помощью фитингов:

Открутите муфту стальной трубы там, где предполагается соединить ее с трубой из пластика, либо отрежьте часть старой металлической трубы, а край смажьте солидолом или маслом и нарежьте новую резьбу резьборезом.
Резьбу протрите, намотайте паклю (или фум-ленту), смажьте силиконом. Сделайте не более одного-двух витков таким образом, чтобы край ленты при зажиме был направлен по ходу резьбы.
Накрутите прессфитинг без применения ключа во избежание растрескивания. При необходимости (при протекании воды после ее включения) докрутите фитинг.

Этапы монтажа фитинга

С помощью полипропиленовых фитингов разнообразной конфигурации очень удобно делать различного рода изгибы и повороты в монтируемой трубопроводной системе. Также возможно изменить конфигурацию фитинга, прогрев его с помощью строительного фена, но не более чем до 140 градусов. Следует помнить, что полипропилен возгорается при нагревании выше 350 градусов, и не стоит допускать его перегрева.

Полипропиленовые трубы имеют свойства расширяться и сужаться при разных температурах. Поэтому при их использовании для отопления или для подведения горячей воды, монтируя трубы в стене под слоем штукатурки, следует оставлять зазор в штробах не менее 1 см при помощи трубчатой изоляции, особенно вокруг обводов, тройников.

Использование фланцев

Достаточно часто применяемый разъемный вид соединения полиэтиленовых труб – соединение фланцевое. Для его осуществления применяются втулки под фланцы, привариваемые к торцам труб, либо накидные фланцы, выполненные из металла.

Монтаж пластиковых труб при помощи фланцев используется:

Фланцевый переход со стали на полиэтилен

Фланцы свободного типа, опирающиеся на бурты, наиболее применимы для пластиковых труб. Чтобы осуществить соединение стальных и полиэтиленовых труб,

выбираются свободные стальные фланцы таких размеров, которые соответствуют размерам металлических частей монтируемого трубопровода.

Совет от профессионала:

Обратите особое внимание на отсутствие на металлических фланцах острых элементов и заусенцев, которые могут повредить полиэтиленовую трубу. Некоторые особенности соединений фланцами:. Некоторые особенности соединений фланцами:

Некоторые особенности соединений фланцами:

для средних и тяжелых полиэтиленовых труб диаметром до 150 мм и для легких труб диаметром до 300 мм наиболее подходящий вариант – использование свободных фланцев, опирающихся на прямой бурт;
бурт прямой с конусным переходом используется, чтобы увеличить прочность соединения;
свободного типа фланцы с опорой на конусные бурты используются для соединения труб диаметром более 200 мм;
клиновое соединение, имеющее фигурный фланец и стальной выступ, можно использовать для труб любого диаметра.

Фланцы: свободный, с опорой на бурты и фигурный

Порядок проведения работы:

Обрезать трубу по месту соединения. Следить, чтобы срез был ровным.
Надеть на трубу металлический фланец свободного типа.
Надеть резиновую прокладку. Не допускать ее напуска за срез трубы более чем на 10 мм.
Надвинуть фланец на прокладку, соединить с ответным фланцем болтами.

Совет от профессионала:

Затягивайте болты равномерно, прилагая усилие не более того, что указано в спецификациях фланцев и комплектующих частей.

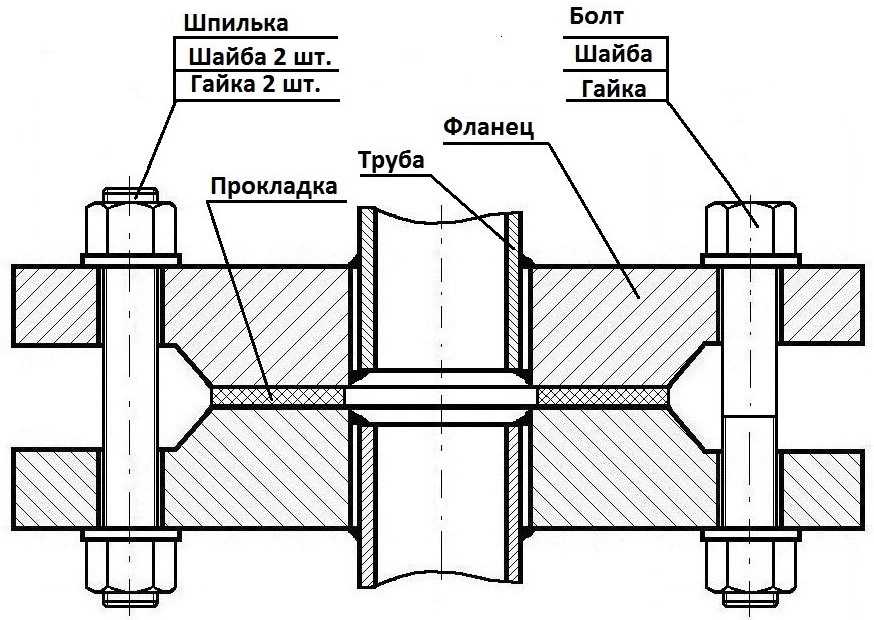

Схема фланцевого соединения

Как видно из инструкции, оба метода довольно просты в исполнении. Единственным условием их работоспособности является тщательное следование описанию – тогда ваш трубопровод будет качественным и надежным.

Автономная канализация
Бытовые насосы
Водосточная система
Выгребная яма
Дренаж
Канализационный колодец
Канализационные трубы
Оборудование
Подключение к канализации
Постройки
Прочистка
Сантехника
Септик

Выбор и установка подвесного биде своими руками
Как выбрать электронное биде
Выбор и установка компакт-биде
Как выбрать производителя биде
Как выбрать, установить и подключить напольное биде

Как установить и отрегулировать арматуру сливного бачка унитаза
Как подключить посудомоечную машину своими руками
Как подключить стиральную машину своими руками
Прочистка канализационных труб: бытовые рецепты и оборудование
Система отопления из полиэтиленовых труб: как создать своими руками

Конструктивные.

Основой этой группы характеристик является конструкция фланца. На территории Российской Федерации и стран СНГ наибольшее распространение получили три фланцевых стандарта:

ГОСТ 12820-80 — фланец стальной плоский приварной.
ГОСТ 12821-80 — фланец стальной приварной встык.
ГОСТ 12822-80 — фланец стальной свободный на приварном кольце.

Фланцы по трем наиболее распространенным стандартам, упомянутые выше, предназначены для соединения трубопроводной арматуры и оборудования.
В силу конструктивных особенностей условия монтажа этих фланцев различаются.

Фланец стальной плоский приварной. При монтаже фланец «надевается» на трубу и приваривается двумя сварными швами по окружности трубы.
Фланец стальной приварной встык. Монтаж такого фланца по сравнению с плоским приварным фланцем предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.
Стальной свободный фланец на приварном кольце
Кроме того, положительным является то, что при подборе свободных фланцев под трубу из нержавеющей стали, в целях экономии, допускается использование кольца из нержавеющей стали, а фланца — из углеродистой (табл. 1).

состоит из двух частей — фланца и кольца. При этом, естественно, фланец и кольцо должны быть одного условного диаметра и давления. Такие фланцы отличаются по сравнению с вышеперечисленными удобством монтажа, т. к. к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы. Они часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химической промышленности).

Тип фланца	Параметры среды	Марка материала
Давление условное Ру, кг/см2	Температура К (°С)	Фланец
Стальной плоский приварной ГОСТ 12820-80	от 1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88
от -70 до 300	09Г2С по ГОСТ 19281-89, 10Г2 по ГОСТ 4543-71
от -30 до 300	Стали 20, 25 по ГОСТ 1050-88
от -40 до 300	15ХМ по ГОСТ 4543-71
от -40 до 300	12Х18H9Т по ГОСТ 7769-82
Стальной приварной встык ГОСТ 12821-80	от1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88
от 1 до 100	от -40 до 425	Стали 20, 25 по ГОСТ 1050-88
от 1 до 200	от -30 до 450
от -40 до 450	15ХМ по ГОСТ 4543-71
от -40 до 300	5Х18Н12С4ТЮ (типа) ГОСТ 5632-72
от -70 до 300
от -70 до 350	09Г2С по ГОСТ 19281-89 10Г2 по ГОСТ 4543-71
от -40 до 400	06ХН28МДТ (типа ЭИ-945) по гОСТ 5632-72
от -70 до 400
от -40 до 450	12Х18Р9Т 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72
от -40 до 510	15Х5М по ГОСТ 5632-72
от -80 до 600	12Х18Н9Т по ГОСТ 5632-72
от -253 до 600	10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72
Стальной свободный на приварном кольце ГОСТ 12822-80	от 1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88

Помимо этих трех стандартов следует особо выделить фланцы, изготавливаемые по чертежам заказчика (нестандартные фланцы). В отличие от первых трех вышеупомянутых фланцев данная конструкция не является постоянной и может изменяться в зависимости от ожиданий и требований клиента. Такие фланцы являются индивидуальными и служат для удовлетворения любых потребностей заказчика.

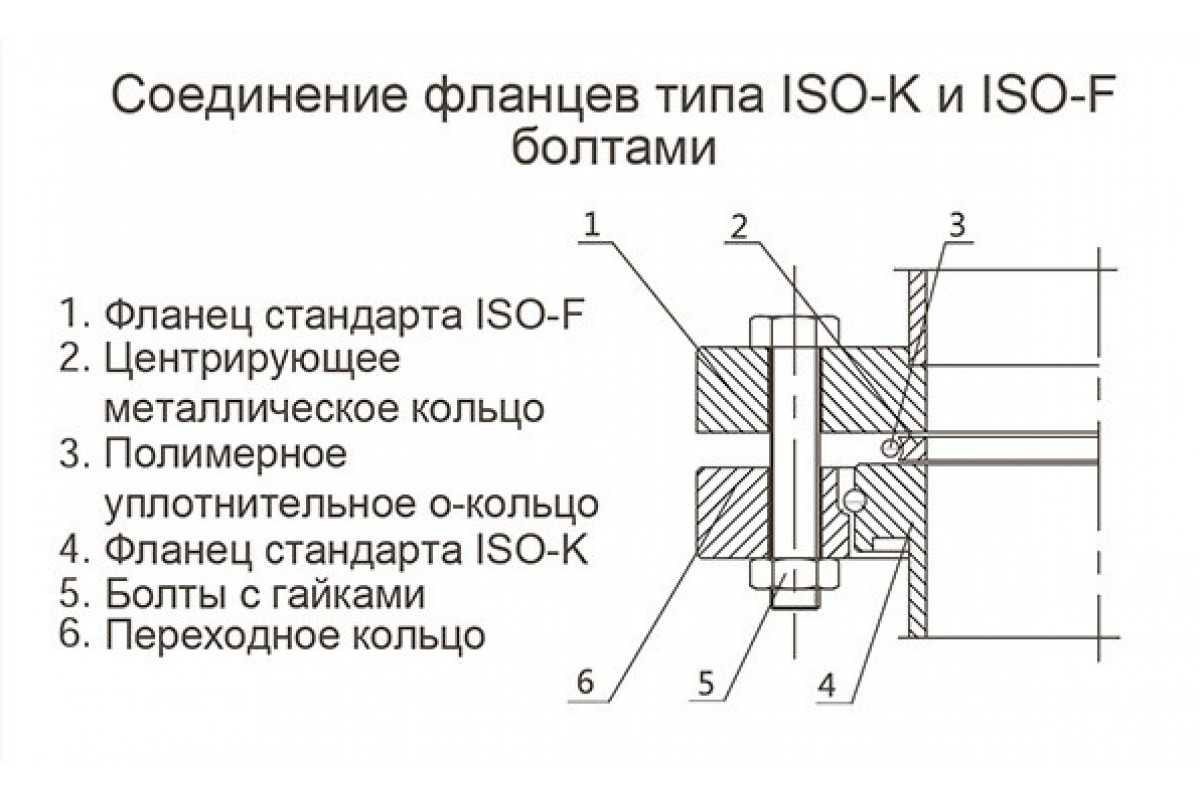

Фланцы, изготовленные по зарубежным стандартам, отличаются от российских конструктивно. Среди импортных, наибольшее распространение в России получили фланцы, выполненные по немецким стандартам DIN (стандарт принят по всей Европе) и американским ANSI.

Отличительные характеристики фланцев
Конструктивные	Технологические
Диаметр условного прохода Ду
Условное давление Ру
Исполнение с 1 по 9
Ряд 1 или 2
Круглый (квадратный)
Материал	Ст. 20
Ст. 09Г2С
Ст. 15X5M
Ст. 08Х18Н10Т (12Х18Н10Т)
Другие
Конструкция	Фланцы стальные плоские приварные ГОСТ 12820-80
Фланцы стальные приварные встык ГОСТ 12821-80
Стальной свободный на приварном кольце ГОСТ 12822-80
Зарубежный стандарт
Нестандартные
Фланцы по другим российским стандартам

К фланцам по другим российским стандартам относятся такие как: фланцы стальные резьбовые, фланцы сосудов и аппаратов, фланцы изолирующие для подводных трубопроводов. Они отличаются от вышеупомянутых по конструкции и областям применения.

Также к конструктивным особенностям относятся (на примере трех наиболее распространенных ГОСТов):

Условный проход. Обозначается как Ду и измеряется в мм.
Условное давление. Обозначается как Ру и измеряется в кгс/см2.
Исполнение с 1 по 9. Определяет вид поверхности под прокладку.
Материал (представлен российскими марками стали).

Специфика конструкции фланца

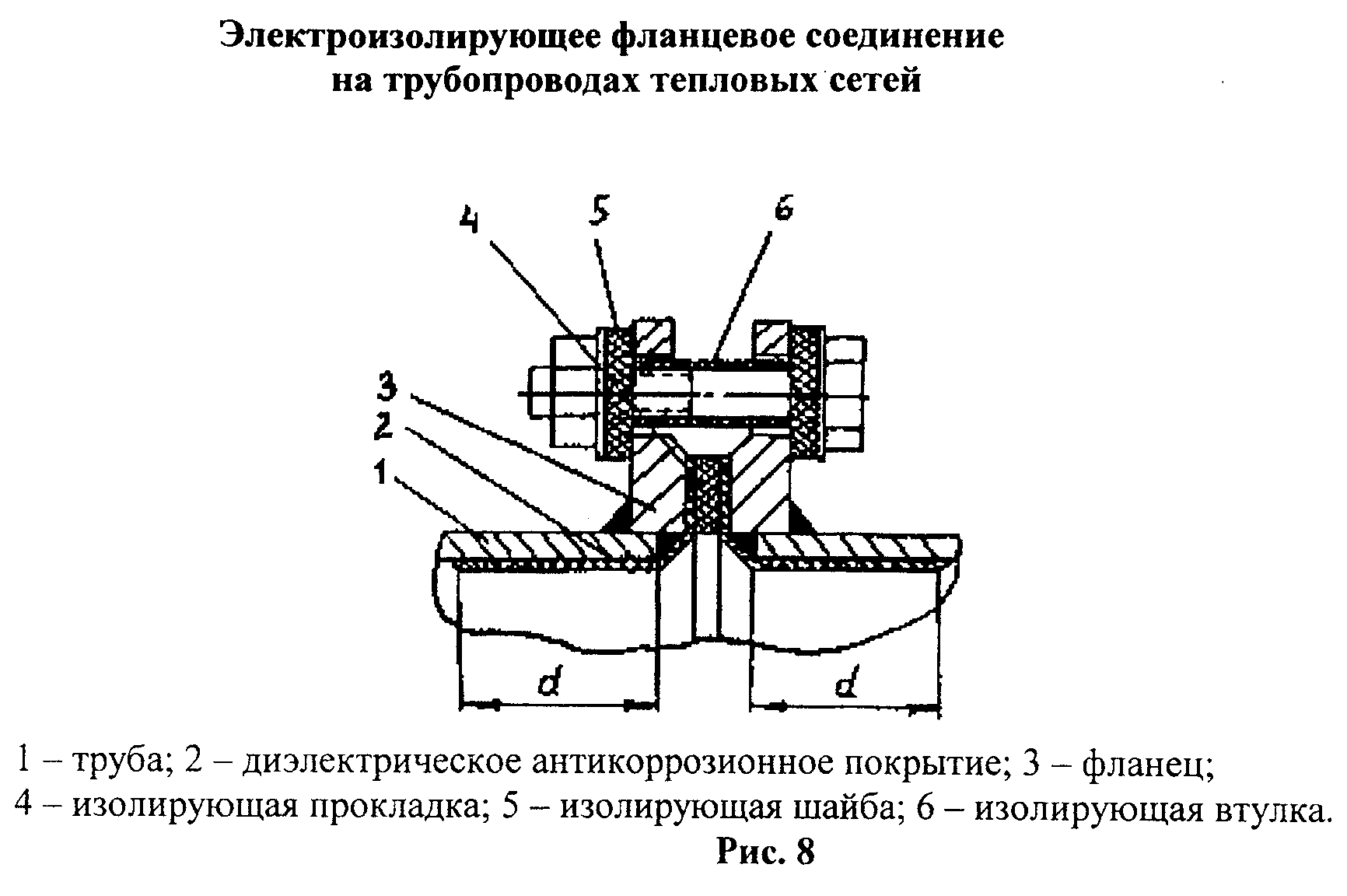

Что такое фланцевое соединение трубопроводов? Кроме вышеуказанных соединительных пластин, в составе фланцевого крепежа входит болт (как вариант – шпилька), гайка и шайба. Как следует из нормативных предписаний (ГОСТ №12816), болтами могут оснащаться трубопроводы, где рабочая среда имеет давление не выше 25 МПа. В случае превышения данного параметра рекомендуется использовать монтажную шпильку, имеющую вид стального стержня, с резьбой по обоим краям. Соединения шпильками считаются на порядок прочнее, чем в случае использования болтов.

Установка фланцевых соединений на стальных трубопроводах с показателем давления выше 100 Мпа осуществляется шпильками из стали № 35. Если давление ниже 100 Мпа, подойдут шпильки из 20-й стали. Фланцевые шайбы – это такие пластины, которые подкладывают под гайку или болт для увеличения их площади опоры. Обычно их делают стальными. Во фланцевых соединениях для болтов, шпилек и шайб допускаются классы прочности 8.8, 6.6 и 5.6.

Что касается трубопроводов для транспортировки агрессивных жидких веществ, потребуется обязательная установка специального защитного кожуха. Он имеет вид чехла, для изготовления которого применяют гидрофобный текстиль, листовую сталь или термостойкие полимеры: они удерживают рабочую жидкость от разбрызгивания в случае разгерметизации фланцевого соединения.

Диаметры защитных кожухов могут быть от 15-ти до 1200 мм. Самыми популярными в этом отношении являются изделия из фторопласта, способные комфортно переносить температуру от -200 до +230 градусов, не деформируясь в течении длительного времени. Кроме того, такие кожухи достаточно легкие, поэтому дополнительной нагрузки на магистраль не происходит. В продаже представлены в разборном виде, для сборки по месту эксплуатации прилагается соответствующая схема.

Фланец

(от нем. Flansch ) — плоская деталь квадратной, круглой, или иной формы с отверстиями для болтов и шпилек, служащая для прочного (узлы длинных строительных конструкций, например, ферм, балок и др.) и герметичного соединения труб, трубопроводной арматуры, присоединением труб друг к другу, к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей (фланцевое соединение ).

Классификация фланцев для трубопроводов

Заглушки, представляющие собой плоские конструкции без центрального отверстия, служат для перекрытия потоков рабочей среды.
Воротниковые (приварные) применяются при соединении труб встык. Они отличаются наличием специального воротника, то есть стального выступа для приваривания. Такие элементы характеризуются повышенной прочностью, часто именно они используются вместо плоских, когда надо монтировать трубопроводы с рабочей средой выше 450 градусов и с давлением выше 2,5 МПа.
Плоские фланцы — это диски, которые по центру имеют отверстие для присоединения трубы либо другого оборудования. По краю идут меньшие отверстия, чтобы фланцы могли прочно крепиться друг к другу при помощи специальных фиксирующих шпилек и болтов.

Фланцы разделяются на несколько видов, среди которых надо выделить:

Когда необходимо перекрыть трубу, используется фланец заглушка.

Прессованные, используемые для монтажа отдельных частей трубопровода, при необходимости подсоединения разного оборудования. Фланцы представляют собой круг с отверстием посередине, небольшим выступом и четырьмя небольшими отверстиями по краям для шпилек. Чаще всего изготавливаются из нержавеющей стали методом прессования. Стоимость их невелика, они применяются для соединения самых различных труб, в том числе водопроводных.
Алюминиевые (силуминовые) — это один из самых экономных вариантов, такие элементы выполнены в виде круга с отверстием посередине и восемью небольшими отверстиями по краям для креплений. Тип их свободный, отличаются устойчивостью к коррозии, но прочность их невелика. Применяются в том случае, когда нет необходимости монтажа высокопрочных изделий.
Заглушки представляют собой глухой диск с восемью отверстиями по краям для крепления. Используются в том случае, когда труба перекрывается, изготавливаются из стали. Заглушки ставятся для магистралей, местных трубопроводов. По размерам, форме повторяют соединительные фланцы.Выдерживают температуру рабочего потока от -70 до +600°C, давление — от 0,6 до 16 МПа.
Воротниковые изготавливают из стали, они имеют специальный выступ у центрального отверстия. Применяются они тогда, когда есть необходимость соединения самых разных систем в довольно большом диапазоне температурных значений. Чаще всего ставят их в промышленных трубопроводах, соединение осуществляется приварным методом.
Плоские фланцы — это распространенный тип крепежных и соединительных элементов. Они представляет собой плоский диск с центральным и боковыми отверстиями. Метод крепления — приварной, при помощи специальных шпилек.

Конструктивные особенности

Конструкция подобных соединительных элементов позволяет выдерживать не только большое давление, но и прочие неблагоприятные условия эксплуатации. Сама конструкция регламентируется ГОСТом, сегодня могут иметь девять исполнений:

с соединительным выступом под углом в 45°. Является наиболее часто применяемым для различных условий;
с соединительным выступом под углом в 90°;
с выступом в 45°, с впадиной и выборкой изнутри;
с шипом, имеет выступ в 90°;
с кольцевидной выборкой, пазом;
с внутренней фаской под линзовую прокладку;
для прокладок овального сечения, имеет канавку на торцевой поверхности тоже овальной формы;
две последние конструкции — комбинированные.

Преимущества фланцев из стали

Фланцы должны обладать способностью выдерживать высокие и низкие температуры, работать в химически активных средах, не поддаваться окислению, иметь высокие показатели пластичности и ударной вязкости.

Сегодня применяются самые различные фланцы, которые могут изготавливаться из алюминия, пластика, чугуна и стали. Последние обладают большими преимуществами, среди которых необходимо выделить такие, как:

из нержавеющей стали — подходят для монтажа самых различных труб, включая полиэтиленовые;
стальные фланцы отлично выдерживают температуру от -70 до +450°C;
нержавейка очень устойчива к рабочим агрессивным средам, применять фланцы можно, начиная от обычных водопроводов с технической и питьевой водой и заканчивая транспортировкой химических веществ, кислот, щелочей в качестве рабочей среды;
стальные фланцы считаются экологически чистыми, отвечают всем санитарно-бактериологическим требованиям, их можно применять для различных целей.

Из минусов надо отметить только стоимость стальных изделий, которая намного выше алюминиевых и пластиковых.
Но это вполне оправдывается, например, там, где фланцы из обычной углеродистой стали потребуют замены уже через год, изделия из нержавеющей стали могут продержаться не одно десятилетие.

Степень герметичности соединений

Самое главное требование, которое предъявляется к соединению трубопровода с арматурой – это герметичность. Стоит отметить, что утрата герметизации соединений фланцев происходит не по причине объективных изъянов, а по причине несвоевременного и халатного обслуживания

Чтобы соединения на трубопроводе всегда были герметичными, важно регулярно подтягивать фиксаторы фланцев. Разумеется, нельзя забывать о прокладках. Надежность, возможность многократной установки, применение при различных температурных режимах – все это и не только относится к преимуществам рассматриваемого соединения

С его помощью можно состыковывать трубопроводы практически любого диаметра (от 10 до 1800 мм)

Надежность, возможность многократной установки, применение при различных температурных режимах – все это и не только относится к преимуществам рассматриваемого соединения. С его помощью можно состыковывать трубопроводы практически любого диаметра (от 10 до 1800 мм).

Заметим, что огромное количество разновидностей фланцев не вводит в растерянность специалистов. Наоборот, они имеют множество возможностей для создания качественных соединений. Разные варианты исполнения, стандартные изделия, общие технические требования позволяют выполнять работы на высшем уровне.

Сегодня в России действует стандарт ГОСТ 33259-2015 Фланцы арматуры, соединения с номинальным давлением до PN250. Размеры, конструкции, общие технические требования. Этот документ заменяет ГОСТы, которые применялись раньше.

В частности, в ГОСТ 33259-2015 приводится 6 типов фланцев. Четыре первых наименования имеют следующее название: стальной, плоский фланец.

Что касается стальных плоских фланцев под приварку, то их одевают на трубу, а потом к ней приваривают.

Свободные фланцы характеризуются тем, что диаметр на внутреннем сечении у них больше, чем на трубе в наружном диаметре. Следовательно, легко выполняется приварка к трубопроводу, а значит, монтаж становится легким.

Плоский фланец из стали на приварном кольце, кроме собственно фланца имеет кольцо, которое совпадает с фланцем по размеру условного диаметра. Посредством сварки можно зафиксировать не только кольцо, но и оставить фланец свободным. Такой способ фиксации полезен при установке фланцевых соединений в местах, куда добраться очень трудно, при потребности в частой замене и ремонте арматуры.

Чтобы применять стальные, плоские фланцы свободного типа, на отбортовке нужно подготавливать конец трубы. Его деформируют до появления плоской, упорной поверхности. Данные фланцы лучше всего использовать на трубопроводах, составленных из цветных металлов.

Когда устанавливаются стальные, плоские фланцы свободного типа на хомуте, под приварку вместо замкнутого кольца ставят хомут.

Стальной встык соединяется с помощью одного сварочного шва, который соединяет встык торец трубы с воротником фланца. Внутренний диаметр у него точно такой, как и у трубы.

На основании ГОСТ 33259-2015, для типов 01,02, 11 и 21 предусмотрено 2 ряда размеров. Предпочтительным считается первый ряд.

Марки материала

Последней отличительной конструктивной характеристикой фланца является используемый материал. Фланцы могут изготавливаться из углеродистых и легированных сталей, а также из нержавеющих сталей. В настоящее время для изготовления фланцев используют большое количество марок стали, наибольшее распространение из которых получили ст.20, СТ.09Г2С, ст.15Х5М и ст.12Х18Н10Т.
Марки стали подбираются с учетом использования фланцев на данную рабочую температуру, условное давление и транспортируемую среду в трубопроводе. Требования на марку стали фланца в зависимости от рабочего давления и температуры среды приведены в ГОСТ 12816-80 (табл. 1).
Крепеж — это детали для неподвижного соединения частей машин и конструкций. К ним обычно относят детали соединений: болты, винты, шпильки, гайки, шурупы, глухари, шплинты, шайбы, заклепки, штифты и многое другое.
- Крепежные изделия принято делить на две основные группы:
  - 1. Общепромышленный — крепеж, применяемый практически во всех отраслях промышленности и народного хозяйства, не обладающий узкими специализированными характеристиками.
  - 2. Крепеж специального назначения — характеризуется узкоспециализированной областью применения (например, автомобильный, железнодорожный, и др.).

Крепеж
Специальный	Общепромышленный
Автомобильный Строительный Железнодорожный Другие

Для таких изделий свойственна четкая направленность на применение в конкретной области или даже продукции (механизмы, изделия и т. п.), обусловленная специальными характеристиками.

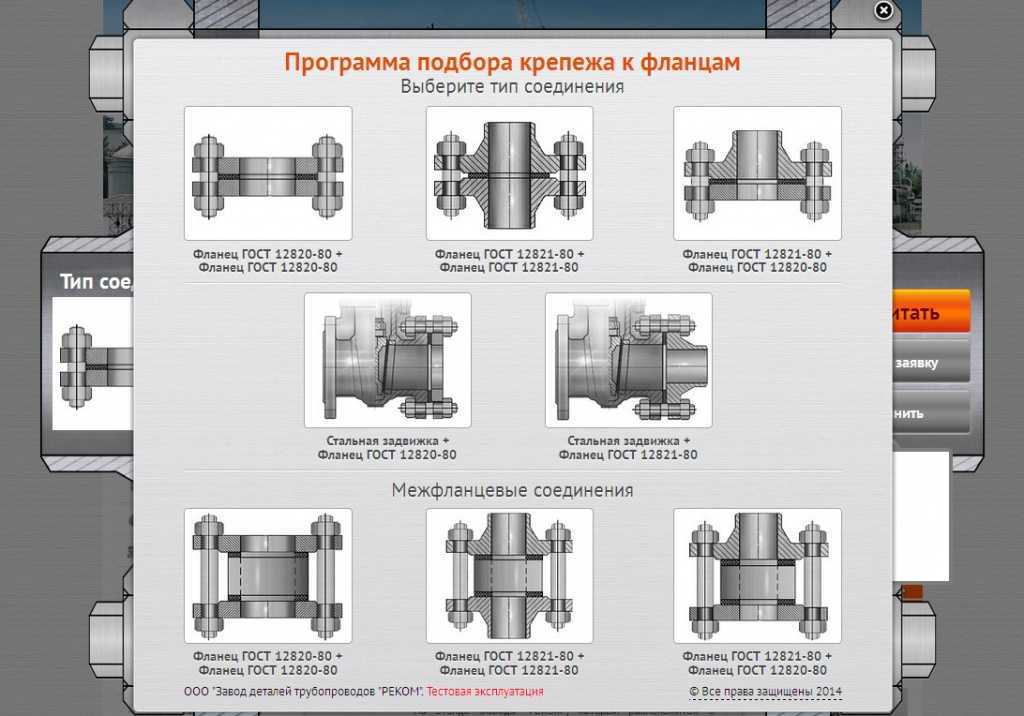

Фланцевый крепеж — предназначен для соединения деталей трубопроводов.
К деталям фланцевого крепежа относятся: болт, шпилька, гайка, шайба.

Этим деталям даны следующие определения:

Болт — крепежная деталь для разъемного соединения частей машин и сооружений в виде стержня с резьбой на одном конце и шести- или четырехгранной головкой на другом.
Гайка — деталь резьбового соединения или винтовой передачи, имеющая отверстие с резьбой. Крепежная гайка в резьбовом соединении навинчивается на конец болта или шпильки или же на резьбовой участок вала, оси для закрепления от осевого перемещения сидящих на них деталей — подшипников качения, шкивов и т. п.
Шайба — деталь, подкладываемая под гайку или головку винта. Шайбы общего назначения применяют для увеличения площади опоры, если опорная поверхность из мягкого материала или неровная, а также, если отверстие под винт продолговатое или увеличенного диаметра. Косую и сферические шайбы используют для устранения перекоса гайки или головки винта при затяжке. Быстросъемную шайбу применяют в приспособлениях для экономии времени на снятие обработанной детали и установку новой. Уплотнительную шайбу из мягкого материала ставят под головку резьбовой пробки для обеспечения герметичности соединения. Пружинная шайба уменьшает опасность самоотвинчивания винтов или гаек благодаря силам упругости сжатой шайбы. Стопорная (запирающая) шайба путем отгибания ее частей устраняет возможность поворота гайки или винта относительно опорной детали или вала. Концевые шайбы препятствуют осевому перемещению вдоль вала неподвижно закрепленных или вращающихся на валу деталей.
Шпилька — крепежная деталь, представляющая собой металлический стержень с резьбой на обоих концах. Конец шпильки ввинчивается в одну из соединяемых деталей, а другая деталь прижимается к первой при навинчивании гайки на другой конец шпильки. Возможно также соединение деталей шпилькой, на концы которой навинчивают гайки. Существует большое количество нормативных документов, в которых сформулированы технические требования к крепежу. Например, требования к крепежу, используемому во фланцевых соединениях, изложены в ГОСТ 20700-75. Эти требования обусловлены условиями эксплуатации: рабочим давлением, характеристиками среды и т. д. Конструкция и размеры крепежных изделий регламентируются в ГОСТ 9064-75,9065-75, 9066-75.

Методы крепления

Обычно зазор оставляют, однако если он не требуется, можно приваривать техникой лодочка. Когда люфт нужен — варят угловыми швами.

Таким образом, выделяют 2 метода приварки:

шов с одной стороны по трубе — встык. Подходит для воротникового типа изделия;
по двум сторонам стенки трубы. Сразу фланец фиксируют с лицевой стороны, а после этого с внутренней. Варить с внутренней стороны необходимо для уплотнения шва. Этим методом фиксируют плоские фланцы.

Провести такие работы достаточно сложно. При сварке используют несколько типов швов — вертикальные, потолочные, горизонтальные. Проводить такие работы должен высококвалифицированный сварщик.
