Всё о монтаже трубопровода водоснабжения в квартире

Тройниковая и коллекторная разводка труб водоснабжения в квартире: схемы и монтаж

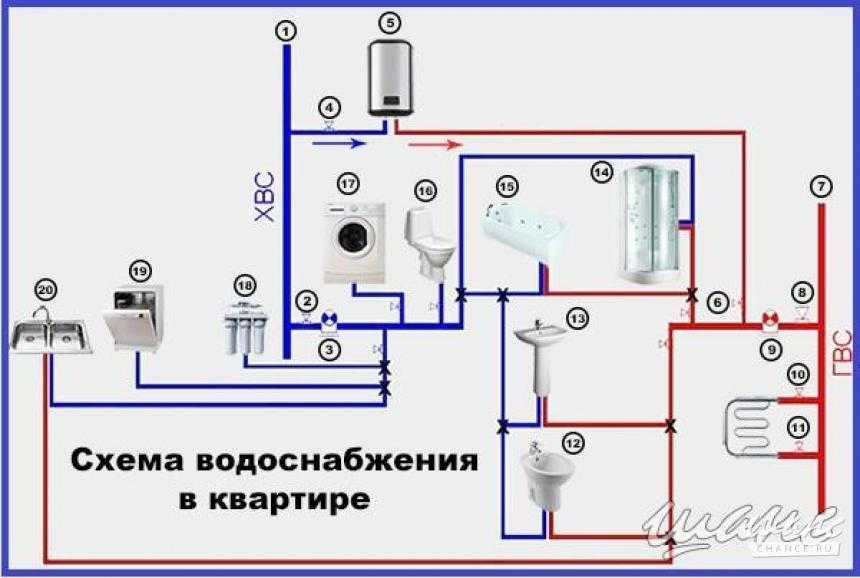

Составление схемы

Чтобы схема получилась правильной, необходимо иметь навыки черчения и математики. Если опыта в этом деле нет, то лучше обратиться к профессионалам, которые составляют планы.

Итак, вы готовы своими руками проложить водопровод и сделать систему канализации. Вы изучили местность и знаете, какой тип водоснабжения вам подходит. Следующим шагом будет схема – это один из важнейших моментов в создании , коттедже или на даче.

Схема должна содержать следующие элементы:

  • коллекторы;
  • фильтры;
  • бойлеры;
  • насосы;
  • размер труб;
  • путь трубопровода;
  • расстояния между элементами.

Что самое важное в схеме? Разумеется, это прокладка труб. Подключаться они могут двумя способами: с помощью коллектора или последовательно. Что касается первого способа, то в нем от коллектора идут отдельные трубы к потребителям в частном доме или на даче

Главное преимущества установки коллектора – это равномерное давление во всех участках постройки. Есть и минусы – высокая стоимость из-за большого количества труб.Схема трубопровода с коллектором

Что касается первого способа, то в нем от коллектора идут отдельные трубы к потребителям в частном доме или на даче. Главное преимущества установки коллектора – это равномерное давление во всех участках постройки. Есть и минусы – высокая стоимость из-за большого количества труб.Схема трубопровода с коллектором.

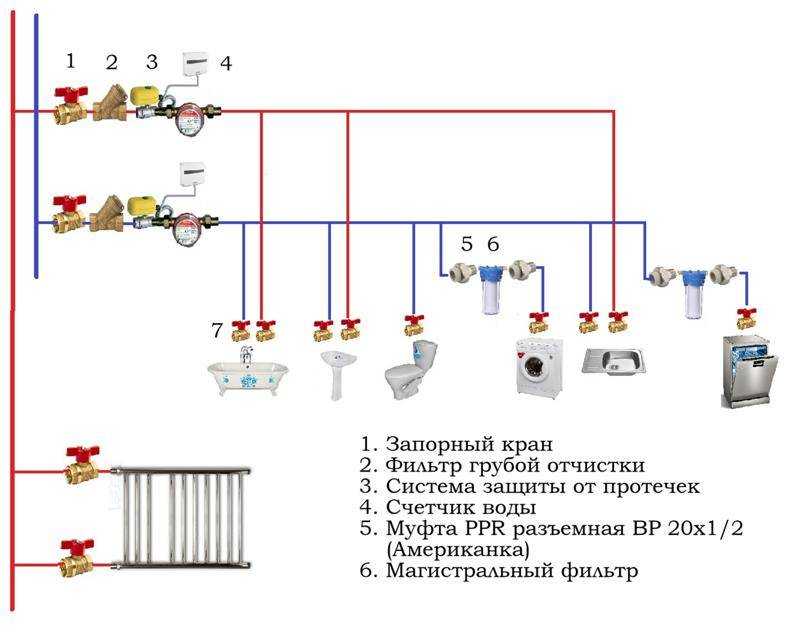

Последовательный способ подключения канализации и водоснабжения рекомендуется для небольших коттеджей. Это схема содержит главный трубопровод, оснащенный тройниками для каждого потребителя воды. Если потребителей в частном доме или на даче слишком много, то показатель давления будет постоянно падать.Конструкция с основным трубопроводом.

Монтаж канализации

Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:

  • уклон к стояку 2 см по вертикали на 1 м длины;
  • использование раструбных труб серого цвета для внутренней канализации;
  • направление раструбов от стояка;
  • диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
  • применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
  • использование отводов 45° для изгиба канализации в одном горизонтальном уровне.

Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:

  • монтаж 110 мм участка до унитаза;
  • установка тройника с переходом на диаметр 50 мм;

    Переход системы водоотведения с диаметра 110 мм на 50 мм.

  • разводка инженерной системы вдоль стены до самого дальнего потребителя.

В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.

Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.

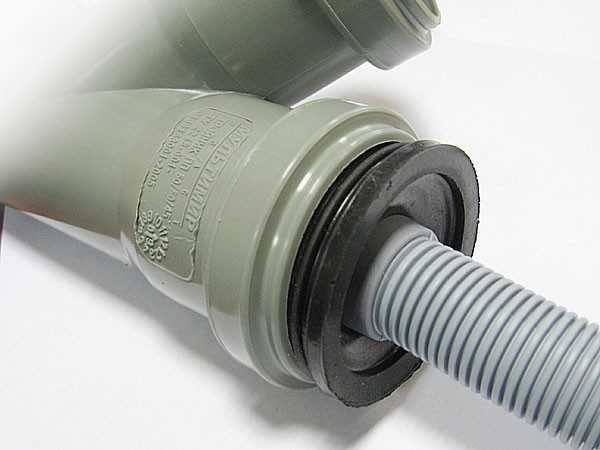

По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.

Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.

Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».

Полипропиленовые трубы ППР для дачного водопровода

При создании разводки для дачного полива могут быть использованы и полипропиленовые трубы. Это изделия из пластика, которые могут эксплуатироваться не только в системе с холодной водой, но и с горячей, а также для отопления.

Для соединения их в цельные участки используется паяльник, а также муфты. Место соединения сначала тщательно нагревается, затем остужается, после чего соединение становится крепким.

Существенный недостаток труб данного типа – это высокая стоимость фитингов для них. Кроме того, трубы ПВХ не могут сгибаться, поэтому в местах соединений используются всевозможные переходники и уголки, которые также стоят денег.

Поиск утечки

Не герметичность устройства возникает из-за:

  • износа уплотнительной прокладки унитазного бачка;
  • повреждения резинового или керамического уплотнения смесителя, запорной арматуры;
  • наличия трещин в мембране или неисправности в клапане золотникового типа ресивера;
  • использования комплектующих с дефектами;
  • нарушения технологии сборки.

Признаки утечки в системе:

  • разбор воды отсутствует, а насос периодически включается;
  • при обесточенном устройстве манометр станции показывает снижение давления вплоть до 0 бар.

Если в разводке появились вышеперечисленные признаки, необходимо:

  1. Обесточить насосную станцию.
  2. Перекрыть вентиля  23, 24.
  3. Проследить за показаниями манометра  6, если они меняются, значит, утечка находится в фитинговых элементах насоса, всасывающей лини, нагнетающем трубопроводе до указанных вентилей, или в ресивере.
  4. Если давление неизменно, открываем подающий вентиль (23 или 24) и следим за значениями манометра. При обнаружении утечки исследуем компоненты системы от запорной арматуры, до последнего элемента водопровода. Второй отвод проверяем по такой же системе. Все определенные узлы с утечками должны быть отрецензированы или заменены. В месте залегания труб (если они спрятаны в стяжке) утечку определить трудно, так как, обычно, на пол укладывается материалы, которые отталкивают или плохо впитывают воду: кафель, линолеум, ламинат и т. д. Поэтому в таких местах при монтаже системы водоснабжения частного дома лучше укладывать цельные трубы и избегать соединений.

Горячее водоснабжение

Совершенно неважно, каким источником водоснабжения пользуется человек, один факт остается неизменным – на входе в частный дом вода поступает холодная. Поэтому не обойтись без дополнительного оборудования, чтобы обеспечить наличие горячей воды

Для этих целей используется двухконтурный котёл, который также обеспечивает отопление дома.

Кроме него устанавливается бойлер, на который возлагается функция подогрева воды для водопровода.

Бойлер необходимо выбирать исходя из количества точек потребления горячей воды, а также учитывая численность жильцов. Распространёнными вариантами водонагревателя для частного домовладения являются устройства объёмом от 50 до 150 литров. При монтаже бойлера люди часто допускают ошибку – они не устанавливают перед ним сливной кран, а между прочим, это обязательный элемент.

Слить воду может понадобиться:

  • для зимней консервации дома;
  • для чистки оборудования от отложений;
  • при проведении ремонтных работ.

Возвращение воды от бойлера

Систему горячего водоснабжения с рециркуляцией устанавливают в больших домах, где имеется комната, выделенная под установку оборудования и где находится 2-3 ванных комнат на разных этажах. При такой разветвлённости трубопровода, не имея циркуляцию горячей воды в системе, при открытии крана тёплой воды изначально она будет холодной, а горячая польётся через некоторое время.

Чтоб таких ситуаций не возникало, в систему горячего водоснабжения включают узлы рециркуляции.

1 – бойлер; 2 – кран для забора воздуха (необходим при сливе бака); 3 – система, обеспечивающая безопасность; 4 – обратный клапан; 5 – насос для циркуляции воды; 6 – таймер (недельно-суточный); 7 – потребители горячей воды.

Насос обеспечивает постоянно движение воды внутри ГВС. Если трубы имеют теплоизоляцию, то вода практически не остывает, поэтому бойлер постоянно не включается.

Такую систему, как правило, применяют при скрытом монтаже тройниковой разводки. Она строится на бойлере косвенного нагрева, у него для этих целей имеется патрубок рециркуляции.

Есть ли стандарты высоты?

На практике сегодня нельзя выделить какие-то строгие параметры, от которых нужно отталкиваться при установке раковины. Стоит понимать, что владелец будет делать расчёт, исходя из нижнего или центрального трубопровода.

Далее стоит учитывать тип раковины: подвесной, на пьедестале и т. д. Каждый из типов требует отдельного внимания, так как есть существенная разница в креплении.

Если говорить о скрытом монтаже, то здесь эксперты рекомендуют заранее сделать все разметки и расчёты. Любое отклонение в конечном итоге может вызвать течь, которая создаст ряд проблем. Поэтому эту работу лучше доверить опытному специалисту. В любом случае регулируемый сифон позволит выиграть несколько лишних сантиметров пространства, в случае если будет отклонение или ошибка в расчёте.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

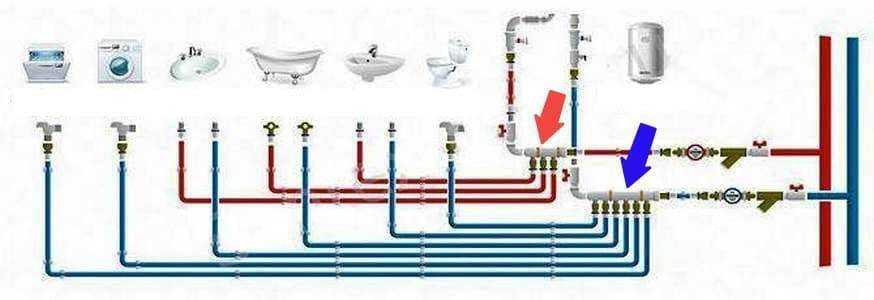

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

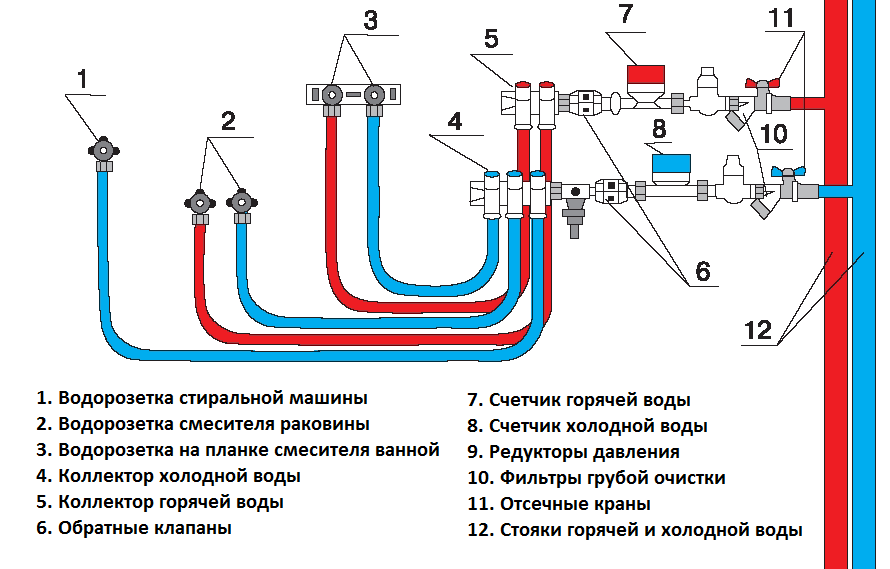

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

  1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
  2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
  3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
  4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
  5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми

Особенности коллекторной схемы

Эта схема разводки считается оптимальным выбором для крупных квартир, а также там, где предусмотрена установка большого количества сантехники. Особенность разводки такого типа — наличие коллектора. Вода из общего стояка подается сначала на коллектор, а затем — к потребителям, т.е. к сантехническим приборам.

На этой схеме наглядно представлено устройство коллекторного варианта разводки водопровода в квартире. Основной поток воды выводится на коллектор, к которому подключают отдельно каждый предмет сантехники

Подключение каждого потребителя выполняется отдельно, а не последовательно, как в тройниковой системе, описанной ранее. Одно из главных достоинств коллекторного водопровода — равномерное распределение воды по системе. Это значит, что количество подключенных приборов и протяженность водопроводных труб не снижают напор в системе для одного из потребителей.

По конструкции коллектор для водопровода — относительно не сложное устройство. При желании его можно выбрать и установить самостоятельно

Еще одно преимущество коллекторной системы — это возможность в случае поломки выполнить отключение только одного сантехнического прибора, а не всего водопровода в квартире, как это происходит при последовательном подключении. Это же обстоятельство позволяет персонализировать характеристики водопроводной системы для каждого конкретного прибора.

Для этого между коллектором и прибором устанавливают необходимые устройства, например, фильтры, редукторы и т.п. Поток воды можно усилить или , наоборот, уменьшить, очистить от примесей или насытить полезными веществами и т.п. К недостаткам коллекторной схемы разводки относят высокие затраты на ее создание.

Водопроводных труб понадобится значительно больше, чем при реализации тройниковой схемы. Кроме того, такая система более сложная, неопытный сантехник может столкнуться с проблемами уже на стадии ее проектирования. Чтобы выполнить коллекторное подключение, сначала следует выбрать место для коллектора, с которого будет распределяться поток холодной воды.

Такой же прибор понадобится, если горячее водоснабжение в квартире также осуществляется централизованно. Коллектор для горячей воды ставят отдельно. Между коллекторами и общим стояком прокладывают водопроводные трубы, на которых обязательно устанавливают запорный кран. Он позволит, в случае необходимости, полностью перекрыть подачу горячей и/или холодной воды в квартиру.

В зависимости от ситуации на этом отрезке водопровода могут быть установлены дополнительные элементы, например, фильтры грубой очистки или электрокраны системы аварийной защиты от протечек. Когда коллекторы установлены, от них подводят трубы к каждому сантехническому прибору.

К умывальникам, ванне, душевой кабинке обычно нужно повести и горячее, и холодное водоснабжение. А вот к бачку унитаза или автоматической стиральной машине нужно подать только холодную воду. Если в квартире имеется водяной полотенцесушитель, его подключают к коллектору горячего водоснабжения.

Дополнительно система может включать фильтры, редукторы и другие полезные устройства. Разумеется, между коллектором и потребителем устанавливается запорная арматура, позволяющая перекрыть воду только на этом конкретном участке, если такая необходимость возникнет.

На больших площадях иногда имеет смысл сочетать коллекторную и тройниковую схему разводки. При этом к одному из ответвлений коллектора подключают не одного потребителя, а несколько, последовательно соединяя их трубами. В результате эта часть водопровода будет иметь те же недостатки, что и любая тройниковая схема.

Например, в случае поломки эту часть магистрали придется полностью отключить. Но иногда комбинирование схем разводки позволяет значительно снизить расходы на монтаж водопровода. Кроме того, такое решение может оказаться оптимальным при индивидуальном проектировании жилых помещений.

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

1.последовательно.

2.параллельно.

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

Последовательный тип подключения

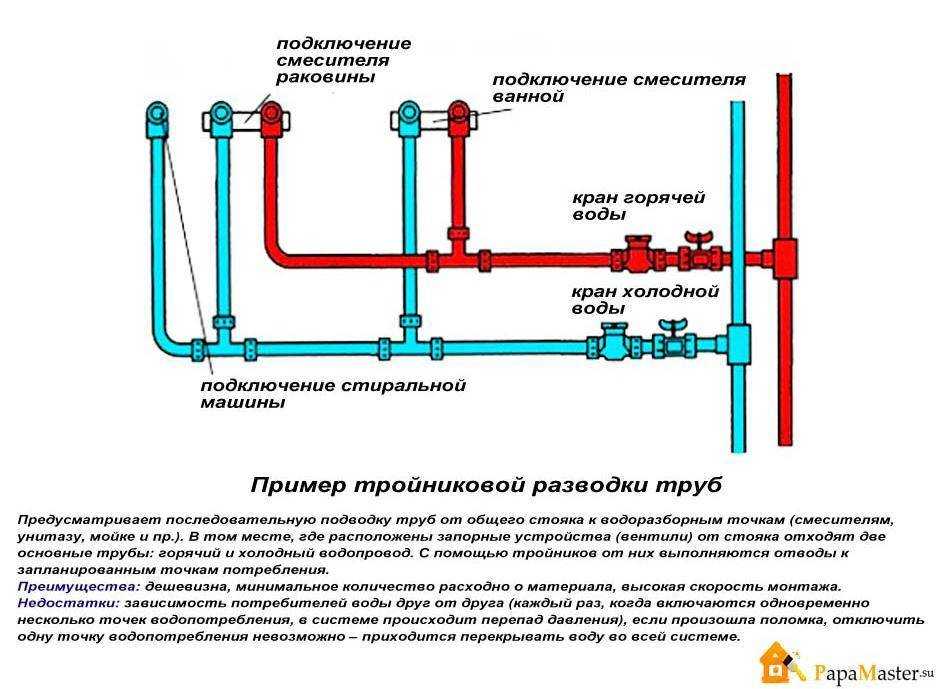

Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Разводка труб

Монтаж труб для разводки воды осуществляют двумя способами:

  • внешняя разводка.

    Монтаж труб (как нарезать резьбу своими руками) делают после окончания строительных и отделочных работ.

    Такой способ применяют при разводке в уже готовых домах, которые по каким-либо причинам были без водопровода.

    Внешняя разводка позволит контролировать элементы, узлы и устройства.

    Доступ к трубам и соединениям возможен в любое время. Удобство монтажа позволит осуществить разводку своими руками;

  • большой выбор крепежных элементов:
    • клипс,
    • хомутов,
    • креплений – позволит смонтировать разводку быстро, не нарушая дизайн помещений.

    Для укладки труб существуют специальные короба, которые снабжены крышкой с защелками.

    Короба оклеивают обоями или красят под цвет стен.

    Короба можно сделать самостоятельно из стеновых панелей или гипсоволокна.

внутренняя разводка.

Скрытое размещение труб предполагает нюансы монтажа, которые необходимо учитывать в обязательном порядке.

При скрытой разводке оставляют доступ к запорной арматуре, коллекторам, ключевым элементам.

При бетонировании поверхностей, под которыми проложены трубы, последние укладываются цельными кусками без соединений;

если стоит выбор между дизайном и безопасностью – выбираем второе.

Такой тип разводки осуществляется на этапе строительства, поэтому есть возможность внести изменения в проект.

Необходимо запланировать укладку канализационных труб.

Оптимальный вариант – скрытое размещение коммуникаций.

Пластиковые трубы

Сегодня пластмассовые трубы являются наиболее популярным вариантом для организации разводки водоснабжения в квартире. Рассмотрим, из каких полимерных материалов можно выполнить разводку воды:

  1. Полибутилен (ПБ). Этот материал отличается высоким коэффициентом теплопроводности, является довольно пластичным, поэтому в случае необходимости его можно изогнуть. Максимальная рабочая температура для полибутиленовых деталей доходит до 90 °C. Монтируется полибутиленовая коммуникация посредством использования паяльного оборудования. Основной минус — высокая стоимость.

  2. Полиэтилен (ПЭ). Полиэтиленовые изделия не являются самым лучшим вариантом для организации правильной разводки воды в квартире. Особенно это касается горячего водоснабжения (ГВС), так как ПЭ трубы имеют максимальную рабочую температуру, которая не превышает 60 °C. Для ГВС необходимо использовать армированные ПЭ изделия. Рабочее давление для изделий из этого материала не превышает 3,5 атмосфер, а в многоквартирных домах возможны скачки до 6 атмосфер (в системах, транспортирующих холодную воду) и 4,5 атмосфер в горячих водопроводах. Основное достоинство ПЭ деталей заключается в том, что они не боятся замерзания. При монтаже водопроводной конструкции из полиэтилена специалисты рекомендуют предусмотреть защиту от протечек (установить Аквастоп).
  3. Поливинилхлорид (ПВХ). Коммуникации из поливинилхлорида являются устойчивыми к коррозийным воздействиям, к активным химическим соединениям. Стоимость труб для разводки воды в квартире, из этого материала является довольно демократичной. Максимальная температура, которой способны сопротивляться ПВХ детали, доходит до 80 °C. Среди минусов ПВХ можно выделить следующие: слабая прочность, отсутствие сопротивляемости к ультрафиолетовому излучению. Монтаж ПВХ коммуникации выполняется посредством склеивания стыков или их пайки.
  4. Пропилен или полипропилен (ПП). Пропиленовые трубы для водопровода являются наиболее распространённым на сегодняшний день вариантом. Коммуникация из ПП отличается низкой стоимостью и доступностью, обладает высоким коэффициентом прочности (как для пластика).

Максимальная рабочая температура для полипропиленового трубопровода составляет 130 °C. Правильно организованная разводка труб позволяет получить систему, которая способна выдерживать давление до 12 атмосфер. Гладкие стенки ПП труб исключают возможность возникновения солевых отложений. Таким образом, ПП трубы являются ответом на вопрос о том, какие трубы использовать для водопроводов в квартирах.

Современный водопроводные системы в квартирах чаще всего монтируются из полипропиленовых труб
