Выбираем и монтируем греющий кабель для водопровода своими руками

Что важно знать о греющем кабеле

Греющий кабель — это электропровод с определенным электрическим сопротивлением. Кабель такого типа имеют одну или две нагревательных жилы, защищенных несколькими слоями термостойкой изоляции. Поскольку кабель работает в тяжелых условиях, а подключается к сетевому напряжению — качество изоляции определяет уровень безопасности его использования.

Важно!

Пластиковая оболочка обычного провода плохо передает тепло, но сама легко плавится при повышенной температуре! Именно поэтому крайне нежелательно делать греющий кабель для водопровода своим руками из проводов, не предназначенных для этой цели.

Рекомендуется заранее предусмотреть необходимость использования греющего кабеля. Лучше всего провести укладку во время монтажа водопроводной системы. Это сэкономит вам не только время, но и средства, так как позволит выбрать более экономичный резистивный кабель для наружного использования.

Совет

Подключать кабель в розетку необходимо зависимо от погодных условий, когда температура земли опустится до нуля. Но не стоит дожидаться сильных заморозков, это может быть чревато как для кабеля, так и для водопровода.

Нужно ли утеплять водопровод при использовании греющего кабеля?

Зимы в некоторых регионах нашей страны бывают достаточно суровыми, и без утепления водопровода там не обойтись. Впрочем, даже в Центральном регионе случаются такие дни, когда кажется, что даже воздух на улице скован морозом. В такие зимние деньки греющий кабель не справится с задачей в одиночку, а если и справится, на это уйдёт много дорогостоящей электроэнергии.Гораздо выгоднее заранее позаботиться о дополнительном утеплении трубопровода.

Чем утеплить трубы?

Для начала перечислим материалы, от которых стоит отказаться:

• Минеральная вата любого происхождения – она быстро намокает и теряет изолирующие свойства, а после замерзания мокрая вата просто разваливается;
• Утеплители, сжимающиеся под тяжестью, тоже не слишком хороши, но они подойдут для труб, проложенных в специальной канализации. В такой ситуации можно использовать поролон. Однако если вы планируете закапывать трубу, используйте более прочную изоляцию, либо надевайте поверх поролона или вспененного полиэтилена жёсткую трубу большего диаметра.

Пенополистирол, часто именуемый скорлупой, как нельзя лучше подойдёт для утепления водопровода. Он водостойкий, выносливый и формируется в виде труб различного диаметра.

И ещё немного о том, как выбрать греющий кабель:

Как выбрать мощность греющего кабеля?

Мощность кабеля зависит от нескольких пунктов:

• Регион, где вы проживаете.
• Способ прокладки трубопровода.
• Наличие утеплителя.
• Вариант прокладывания греющего кабеля – внутри или снаружи.

Практически каждый производитель сможет по имеющимся у него таблицам высчитать необходимую вам мощность. У каждого производителя такая таблица своя, и универсальных нет.Впрочем, в среднем высчитать мощность можно по следующей схеме:При наличии среднего утепления (пенополистирольная труба толщиной 30 мм) в Московской области обогрев 1 м трубы изнутри потребует 10 Вт/м. Снаружи эта цифра составит 17 Вт/м.

Нужен ли терморегулятор?

Если вы любите и умеете экономить – конечно, с терморегулятором! Причём терморегулятор будет полезен даже если вы выбрали саморегулирующийся кабель.Терморегулятор включается в работу при температуре на улице +3°C и выключается при 13°C. Чем полезен терморегулятор? К примеру, если вода в ваш дом поступает из скважины, температура её будет ниже 13°C даже летом. Так что при отсутствии умного датчика обогрев будет работать круглый год. И если летом можно просто выключить кабель, то в межсезонье, когда наступают первые заморозки, сделать это будет проблематично.

Терморегулятор помогает не только в разы сэкономить электричество, потраченное на обогрев трубопровода, но и продлить срок службы греющих проводов.

Терморегулятор потребует установки датчика температуры, который следует монтировать так, чтобы изолировать от воздействия нагревателей. Изоляция датчика от трубы при этом не нужна.

Как подключаются греющий кабель и терморегулятор?

Терморегулятор устанавливается в помещении и подключается к домовому щитку с использованием УЗО.

Греющий кабель подключают к соответствующим местам на корпусе терморегулятора. В случае с несколькими ветками используется параллельное подключение. Датчик температуры подключается на соседние контакты. Следуйте маркировке, а в случае возникновения проблем или вопросов обращайтесь к профессионалам.

Итак, теперь вы знаете, как обогреть водопровод даже в самую холодную зиму, и сможете сделать свою загородную жизнь более комфортной. Если вы решили воспользоваться помощью специалистов, компания «Адмирал» рада будет предложить вам свои услуги.

С помощью, каких способов можно сделать обогрев водопроводных труб кабелем?

Для начала вам следует изучить, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом. После этого вы сможете ознакомиться с дополнительными системами обогрева водопроводных труб.

По трубе

Этот обогрев водопроводных труб применяется намного чаще. Этот процесс обусловлен удобностью монтажа системы. Также этот способ крепления включает в себя дополнительные виды. Ниже мы ознакомимся с каждым видом по отдельности.

Вдоль трубопровода

Монтаж греющего кабеля для водопровода с помощью этого способа выполнить достаточно легко. В этом случае крепить кабель для обогрева водопроводных труб необходимо внизу. Благодаря этому вы сможете обеспечить полную безопасность своей системе от механических повреждений. Обычно процесс замерзания в трубе начинается снизу. Именно поэтому вы сможете предотвратить этот процесс. Если вы планируете проложить несколько кабельных линий для обогрева трубы, тогда выполнять этот процесс необходимо по схеме ниже.

Крепления греющего кабеля к водопроводным трубам следует выполнять с помощью алюминиевого скотча. Он способен не только закрепить проводник, но и увеличить его теплоотдачу. При необходимости вместо скотча вы сможете использовать клейкую ленту.

Особое внимание необходимо уделить монтажу греющего кабеля для водопровода через углы. В этом случае проводник лучше всего размещать, как изображено на картинке ниже. Если вам интересно, то можете прочесть про установку электрокамина

Если вам интересно, то можете прочесть про установку электрокамина.

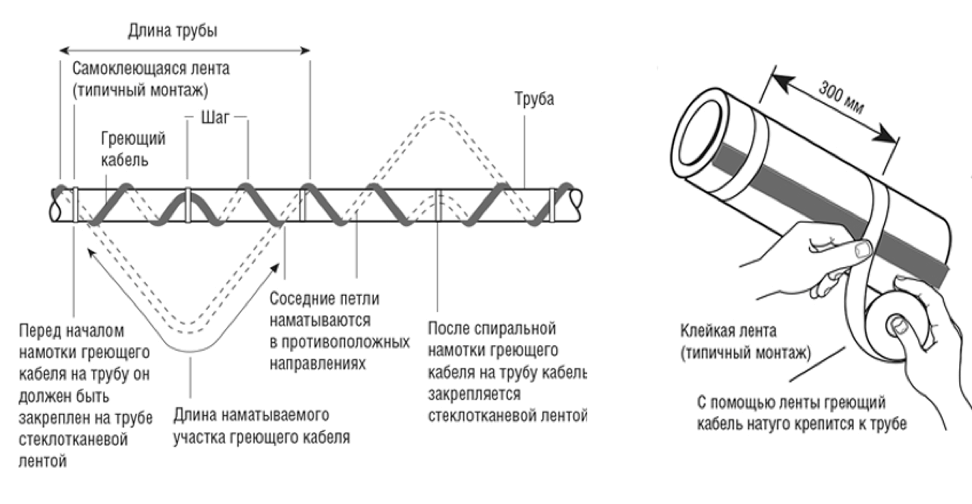

Спиралью

Если в вашем регионе замечены слишком низкие температуры, тогда размещать свой кабель лучше спиралью. В этом случае вы сможете значительно улучшить качество обогрева. Укладку кабеля для водопровода в этом случае необходимо делать следующим образом:

В этом случае нагревательный кабель будет обматываться с припуском. После этого петли необходимо завернуть в обратном направлении.

Отдельные узлы

В местах монтажа кранов или задвижек вам потребует больше нагревательного кабеля. Здесь вы сможете увидеть большой отвод тепла. Именно поэтому ниже вы сможете увидеть схемы монтажа обогревательного кабеля для водопровода.

Также мы рекомендуем просмотреть видео, которое поможет выполнить обогрев водопроводных труб кабелем своими руками.

Отдельное внимание вам следует уделить установке термодатчика для водопроводных труб. Для того чтобы предотвратить перегрев кабеля вам следует размещать датчик в самой холодной точке трубы. Место установки лучше всего обклеить алюминиевым скотчем

Место установки лучше всего обклеить алюминиевым скотчем.

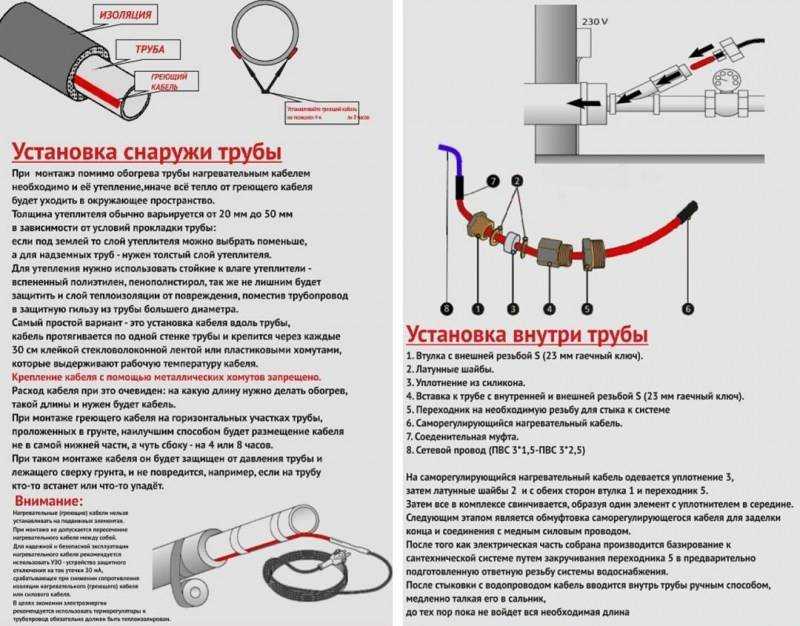

Внутри трубы

Монтаж греющего кабеля в трубе необходимо осуществлять только в том случае если у вас нет возможности провести обогрев снаружи. Чаще всего этот способ используют, если водопровод уже смонтирован или находится в недоступных местах. Этот способ может иметь ряд недостатков, к которым относят:

• Может уменьшиться просвет трубы.
• Со временем проводник может начать зарастать налетом.
• В водопроводе добавиться новая точка, которая понижает надежность контура.
• Монтаж греющего кабеля осуществляется только на прямолинейных участках.

Когда вы выполняете обогрев водопроводных труб кабелем, тогда следует помнить, что этот способ тоже может иметь  ряд преимуществ. Для того чтобы выполнить установку проводника внутри необходимо придерживаться инструкции:

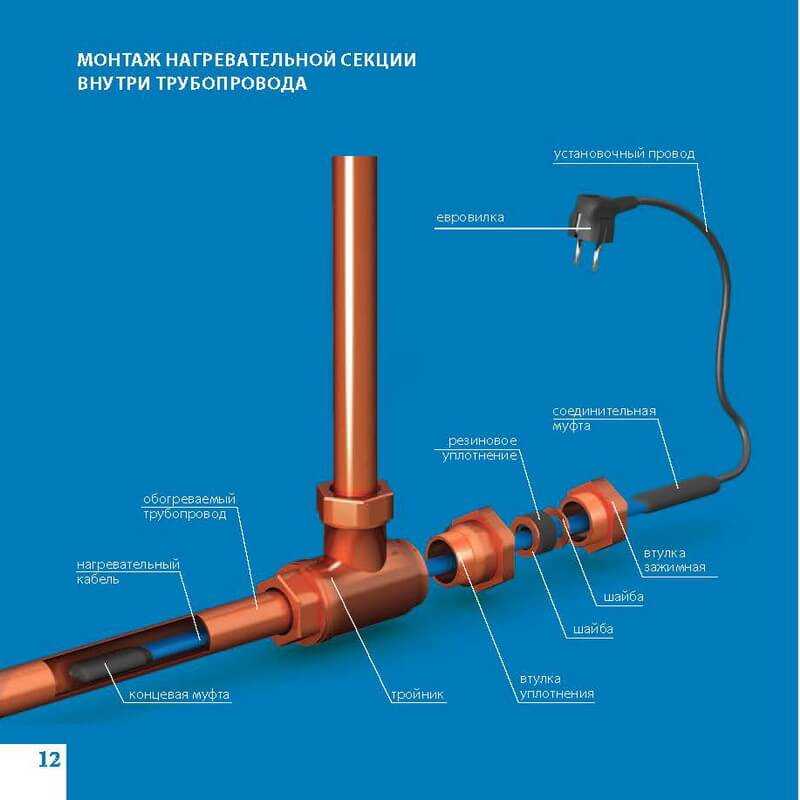

1. Сначала на трубу необходимо надеть сальниковый узел.
2. В месте водопровода вам следует монтировать тройник.
3. Кабель нужно проложить аккуратно до проблематичного участка.
4. Теперь сальниковый узел закручивается и герметизируется.

Как видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного.

Виды обогрева трубопровода

Нагревательные провода классифицируются по схеме тепловыделения на саморегулирующиеся и резистивные системы. Каждая из них имеет свои особенности.

Резистивный вариант для обогрева

Принцип работы такого кабеля заключается в нагревании изолированной металлической жилы, причем важно следить за температурой, чтобы не допускать сгорания нагревающего элемента. По типу конструкции такой кабель бывает с одной жилой или двумя. Первый вариант используется редко, так как требует замыкания цепи. При обогреве труб такая система иногда вообще невозможна

При обогреве труб такая система иногда вообще невозможна.

Устройство резистивного кабеля

Двужильный провод практичнее – один конец кабеля присоединяется к сети, на другом устанавливается контактная муфта, которая обеспечивает замкнутость. Источником тепла может служить один проводник, тогда второй служит только для необходимой проводимости. Иногда используют оба проводника, повышая мощность самого обогрева.

Защитой проводников служит многослойная изоляция, которая имеет заземление в виде контура (экрана). Для защиты от механических повреждений внешний контур изготавливают из поливинилхлоридной оболочки.

Разрез двух видов резистивного кабеля

У такой системы есть свои положительные и отрицательные стороны. К первым относится:

• Большая мощность и отдача тепла, что нужно для трубопровода с внушительным диаметром или при немалом количестве деталей фасона (тройники, фланцы и т.д.)
• Несложность конструкции при доступной стоимости. Такой кабель для обогрева водопроводной трубы с минимальной мощностью стоит 150 рублей за метр.

К недостаткам системы относится следующее:

• Для корректной работы необходимо приобретение дополнительных элементов (термодатчик, блок контроля для автоматического управления).
• Кабель продается с определенным метражом, причем концевая контактная втулка монтируется в условиях производства. Запрещено производить самостоятельную резку.

Для более экономичной эксплуатации используют второй вариант.

Полупроводниковые регулирующиеся самостоятельно

Эта система кабеля обогревающего саморегулирующегося для водопровода полностью отличается по принципу работы от первого варианта. Два проводника (металлические) разъединены особой полупроводниковой матрицей, выступающей в роли источника обогрева. Это обеспечивает высокую проводимость тока при малых температурах. При этом, когда температура повышается, потребление электричества заметно уменьшается.

Вариант установки

Такие особенности позволяют достичь самых высоких температур на более уязвимых участках. Есть у такой системы кабелей для обогрева водопроводных труб свои преимущества:

• Увеличивается экономия на расходе электроэнергии, так как при повышении температуры окружающей среды система уменьшает мощность.
• Купить можно необходимую длину, предусматриваются места реза с шагом 20 или 50 см.

Есть и отрицательная сторона – высокая стоимость самого кабеля. Даже на простые разновидности цена около 300 рублей за метр, а наиболее «продвинутые» модели оцениваются свыше 1000 рублей.

Вариант в разрезе с саморегулирующимся проводом для подогрева

Любая система может быть установлена внутри или снаружи трубы. У каждой технологии свои особенности, которые стоит учитывать при монтаже. Так, для внешней конструкции лучше выбирать модели с приплюснутым сечением, так как большая поверхность кабеля будет контактировать с трубой, чем увеличится теплоотдача. Предел мощностей широк, вы можете подобрать от 10 до 60 Вт на один погонный метр.

Подбор кабеля в зависимости от теплопотери трубы и ее длинны

Для того, чтобы правильно подобрать тип греющего кабеля и его мощность, нужно учитывать следующие параметры:

• Назначение обогреваемой трубы – водопроводная или канализационная;
• Материал изготовления трубы;
• Ее диаметр и длину;
• Способ укладки кабеля – наружный или внутренний;
• Материал и толщину теплоизоляции;
• Минимальную температуру в вашем регионе.

Зная вышеперечисленные параметры, можно рассчитать теплопотери трубы на 1 погонный метр и более точно подобрать необходимую мощность и длину греющего кабеля

Теплопотери необходимо брать во внимание во время расчета в обязательном порядке. Ведь мощности кабеля должно хватить для их компенсации, иначе система обогрева просто не будет выполнять свои функции. К основным факторам, которые необходимо учитывать при расчете теплопотери относят:

К основным факторам, которые необходимо учитывать при расчете теплопотери относят:

• Место установки трубы;
• Минимальную температуру окружающей среды;
• Диаметр трубы;
• Длину трубы, которую необходимо обогреть;
• Толщина теплоизоляции и коэффициент ее теплопроводности;

Если вы затрудняетесь в выборе толщины теплоизоляции, ориентируетесь на таблицу, в которой указаны рекомендованные значения.

Чем больше диаметр трубы и тоньше теплоизоляционный слой, тем большее количество тепла нам потребуется. Если вы затрудняетесь с определением минимальной температуры, просто задайте соответствующий запрос в интернете. Также можно поступить и для определения коэффициента теплопроводности того или иного теплоизоляционного материала

Обязательно берите во внимание наличие на трубе дополнительной арматуры, подвесов, опор и других элементов, которые повлияют на длину нагревателя. Ведь различные вентиля, краны и т.д. так же следует оплетать кабелем

так же следует оплетать кабелем.

Итак, когда все значения нам известны, можно воспользоваться формулой, для расчета теплопотерь:

Где:

Подставив известные значения нетрудно получить конкретное значение теплопотери и исходя из этого рассчитать необходимую длину гребщего кабеля по формуле:

Lк = 1,3*Lтр*Qтр/Руд.каб. Где:

• Lтр – длина трубопровода, м;
• Руд.каб. – удельная мощность кабеля;
• 1,3 – коэффициент, который подразумевает, что на 1 метр трубы приходится 1,3 метра кабеля. Может меняться в зависимости от способа монтажа. Например, при наружной укладке кабеля витками его следует принимать за 1,6 или 1,7.

Для удобства расчетов можно воспользоваться таблицей, в которой приведены значения теплопотери в зависимости от диаметра трубы и толщины теплоизоляции при коэффициенте теплопроводности 0,05 Вт/м°С.

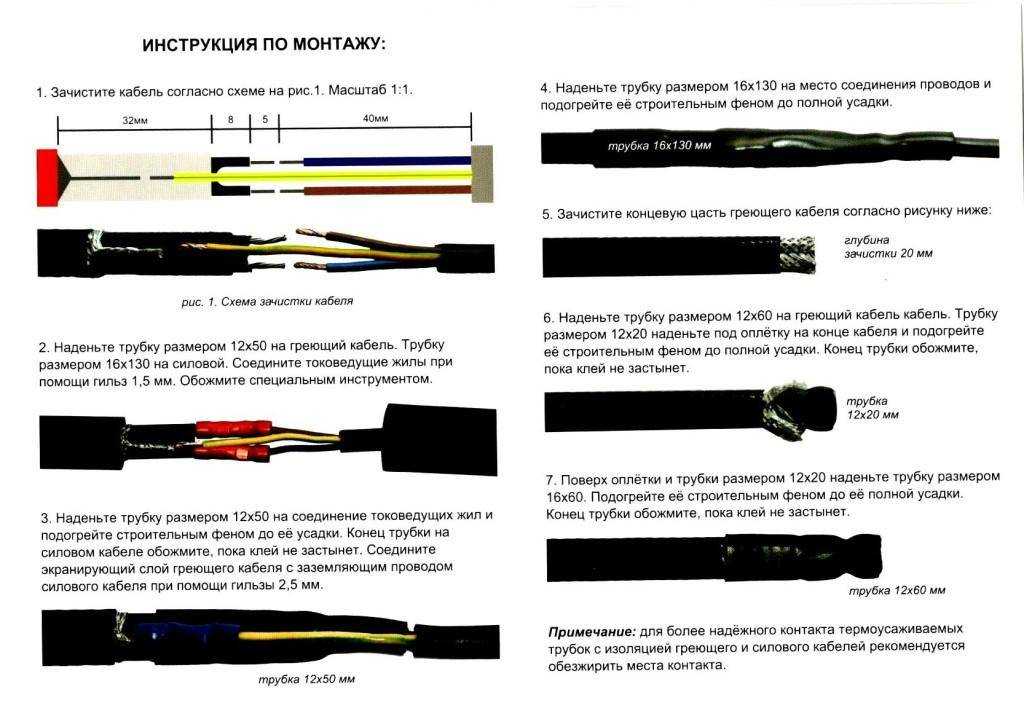

Греющий кабель для водопровода своими руками

Прочная толстостенная изоляция защищает его от воздействий механического характера.

Чтобы не оголять концы жил, их разводят, получая таким образом одинарный провод. Далее он складывается пополам и снова свивается.

Место ввода провода можно герметизировать, используя фланец для гибкой водопроводной трубы. После установки его на проводе внутрь штуцера заливается эпоксидная смола, затем на него навинчивается гайка.

Крепится самодельный кабель так же, как и покупной – с применением алюминиевого скотча. Предельное значение силы тока, который можно пропускать через такой кабель, составляет 9 А.

Инструкцию по разборке однорычажного смесителя вы найдете в этой теме.

Значение термостата

Значение настройки температуры на термостате

Чтобы меньше платить за обогрев водопровода, лучше поставить терморегулятор. В том случае если будет устанавливаться саморегулирующийся провод. Он включается при +3 и перестаёт работать при температуре +13.

Но если вода из скважины, в ней не будет температура выше +13, так получается, что кабель будет работать весь год, то есть постоянно. Хоть летом можно отключить его из сети, а вот что делать в осенний и весенний период, когда температура воздуха может внезапно опуститься ниже 0 градусов.

Не нужно греть воду, которая идёт в душ, она будет нагреваться при помощи бойлера.

Вывод – лучше установить терморегулятор, в нём есть функция отключения выше +5 градусов. Будет значительная экономия электроэнергии, и срок эксплуатации нагревающего кабеля увеличится в несколько раз.

Как работает греющий кабель для водопровода?

Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.

Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.

Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями. Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.

Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.

Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеля	Плюсы	Минусы
Одножильный	Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.	Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
Двухжильный	Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.	Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
Зональный	Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.	Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

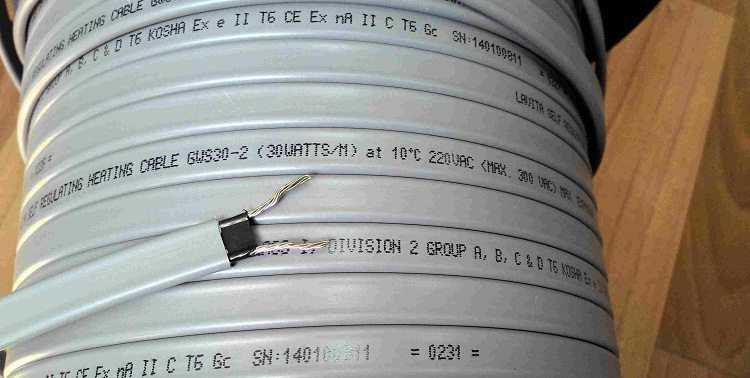

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутреннего изоляционного материала;
• оплётка из меди;
• внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Резистивный: плюсы и минусы

Резистивный кабель отличается более простой конструкцией и невысокой ценой. Бывает трёх видов:

• одножильный;
• двухжильный;
• зональный.

При монтаже требует внимательности и аккуратности, так как вывод из строя одного из участков требует замены всей цепи. Отличительная особенность резистивного кабеля в том, что он обеспечивает стабильный равномерный нагрев по всей протяжённости трассы.

Выпускается в виде бухт и секций с заданной длиной и мощностью провода. Если заводское изделие укоротить, можно увеличить сопротивление проводника, и тем самым, повысить температуру его нагрева. Это чревато оплавлением изоляции и выходом системы обогрева из строя.

Многие производители резистивных кабелей сопровождают свою продукцию подробной инструкцией по монтажу и комплектуют следующими материалами:

• диском с видеоматериалами;
• гофротрубой для установки термодатчика;
• монтажной лентой.

Одножильный

Этот проводник прост по своей конструкцииНаиболее простой в конструкции проводник. Состоит из нескольких элементов:

• металлического провода (нагревательной жилы);
• изоляции из полимерных сплавов или окиси магния;
• медной оплётки, выступающей в качестве экрана;
• внешней изоляции.

Максимальная температура нагрева проводников этого вида — 60–65°С.

Двухжильный

Двухжильный кабель состоит из нескольких элементовДвухжильный отличается от одножильного количеством токопроводящих проводов и способом подключения. Является более мощным проводником, состоящим из нескольких элементов:

• двух нагревательных жил, каждая из которых находится во фторопластовой изоляции;
• одной дренажной жилы без изоляции (уложена поверх первых двух);
• экранирующей оболочки из фольги, охватывающей все три жилы;
• внешней термостойкой изоляции.

Одножильный и двухжильный резистивные кабели называют «последовательными», так как токопроводящие элементы в них расположены равномерно на всем протяжении провода. Наиболее надёжную продукцию предлагают следующие компании:

• норвежская NEXANS;
• финская ENSTO;
• DEVI (Дания);
• испанская CEILHIT;
• украинская «ЭКСОН»;
• российская «ССТ».

Зональный

Зоны составляют систему нагревательных элементовЗональный резистивный кабель иначе называют «параллельным». Он отличается от двух предыдущих видов проводников резистивного типа конструкционным решением.

Состоит из двух токопроводящих жил. Через определённое расстояние (100–150 см) в изоляции жил предусмотрены «контактные окна».
Поверх жил уложена спираль, изготовленная из сплава с высоким удельным сопротивлением.
Спираль в точках своего изгиба (контактных окнах) поочерёдно замыкается с каждой из двух жил. При этом образуются параллельно расположенные зоны нагрева, максимальная длина которых может оставлять 200 см.

Зоны образуют систему нагревательных элементов — резисторов и являются самостоятельными, независимыми от других, секциями системы обогрева.

Преимущества зонального кабеля:
