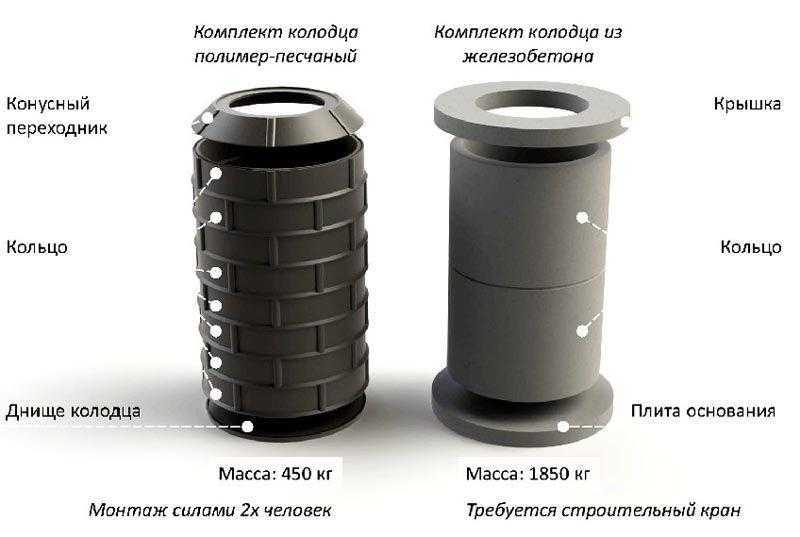

Бетонные и пластиковые кольца для колодцев: сравнение потребительских характеристик и особенности монтажа

Стоимость

Ценник на полимерные изделия будет отличаться, исходя из особенностей и технологии создания, а также самого производителя. На конечную стоимость влияют диаметр, высота, толщина стенок и тому подобное. Плюс ко всему каждый элемент сборного колодца будет иметь индивидуальную стоимость. Ориентировочные цены приведены в таблице ниже:

Вид	Характеристики	Цена тыс. руб.
Готовый колодец «Енисей» Высота 2 метра	Толщина 50 мм, а наружный диаметр 110 см	14,5
Готовый колодец «Енисей» Высота 3 метра	Толщина 50 мм, а диаметр 110 см	21.3
Полимерное кольцо	Высота 20 см, а диаметр 100 см	1700
Кольцо с крышкой	Диаметр 80, высота 30, горловина в диаметре 75 см	29

Размеры пластиковых колец для колодца и цены

Стандартные размеры колец:

диаметр — 800-1500 мм;
высота — 500-1000 мм;
толщина стенок — 50 мм.

Стоимость:

Кольцо без дна Ø 1000 мм, высота 500 мм — 2500 руб.
Конусный переход с люком — 2000 руб.
Днище — 1600 руб.
Колодец сборный, комплект — 17160 руб.
Цельнолитая конструкция с крышкой — 28600 руб.

Выбор диаметра

Чтобы правильно выбрать диаметр колодца, необходимо определиться с назначением сооружения и условиями эксплуатации. Размеры камеры должны обеспечивать свободный доступ к оборудованию для проведения планового обслуживания или производства ремонтных работ.

В соответствие с нормами колодцы должны иметь следующий диаметр:

обслуживаемые — минимум 1000 мм (водопровод, коммуникации, питьевые источники);
инспекционные — 315-600 мм (канализация, дренаж);
накопительные емкости — 400-1500 мм (ливнестоки).

Составные части для колодца.

Высота

То есть требуемая глубина размещения конструкции должна быть кратна размерам колец, при этом:

Кинета с лотковой частью имеет высоту 400-600 мм.
Плоское днище — 400 мм.
Стандартный размер шахты — 1000 мм.
Глубину можно регулировать доборными кольцами (500 мм) или телескопическим удлинителем.
Конусная горловина — 560 мм.
Бетонное разгрузочное покрытие с люком — 604 мм.

Установка бетонных колец

Для вертикальной установки бетонных колец в землю применяют машинные и ручные методы, существующая спецтехника позволяет проделывать в грунте круглые отверстия под любой стандартный наружный диаметр колодца – для этого используются специальные буры или насадки в виде горизонтальных ножей. Домовладельцы, которым не по карману заказ специальной техники, нередко обращаются к услугам частных мастеров (шабашников) которые монтируют бетонные колодцы для канализации ручным методом.

При проведении работ применяются две технологии: в первом случае вырывают глубокую яму и опускают в нее кольца, используя лебедку или удерживая их руками с помощью веревок, привязанных к монтажным крюкам. Второй метод состоит к установке кольца на его рабочее место и выкапывании земли изнутри, при этом по мере углубления изделие опускается вниз под собственным весом.

На индивидуальных участках бетонные колодцы обычно ставят после септика, используя их для дренажа (отвода) очищенных стоков глубоко под землю, поэтому перед началом работ приобретают крупнозернистый, мелкозернистый песок и щебень, которые служат фильтрующей подушкой для отводимых стоков. Обычно канализация из ЖБ колец для дренажа на участке имеет невысокую глубину – для ее устройства понадобятся два или три кольца без дна, верх можно накрыть крышкой с люком.

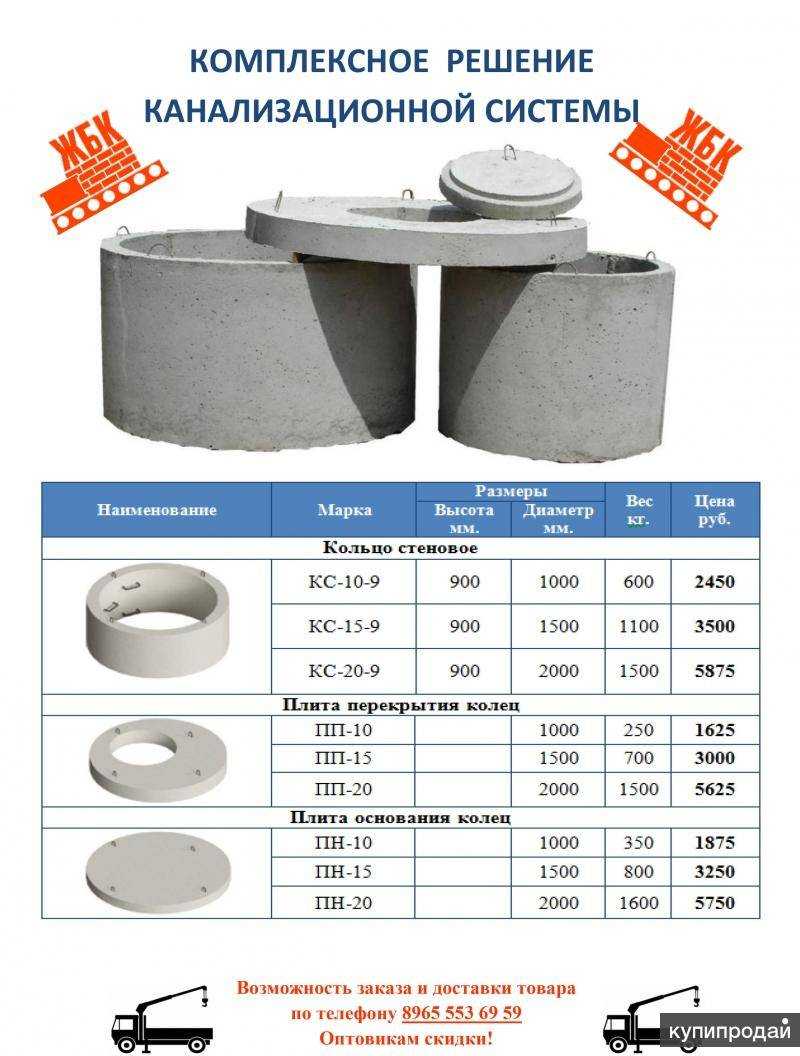

Рис. 8 Опорные и доборные кольца ЖБИ для канализации – прайс-лист

Самостоятельное устройство колодца канализации из бетонных колец ручным методом проводят по следующей технологии:

Прорывают шахту нужной глубины одним из описанных выше методов, их можно совместить, вырыв снаружи яму высотой одного кольца, а после его установки на место, далее копая землю изнутри – элемент начнет опускаться под собственным весом. При проведении работ обязательно отслеживают вертикаль подвешенным снаружи отвесом или строительным уровнем. Глубина дренажного колодца определяется индивидуально и зависит от трудоемкости проводимых работ (важен вес кольцевых элементов), финансовых средств, обычно количество бетонных колец не превышает трех при стандартной высоте 890 мм, диаметр бетонного кольца выбирают 1000 или 1250 мм.
Для вкапывания колодцев удобнее использовать изделия с замком и металлическими ушами, за которые цепляют веревки, после установки первого элемента уши обрезают, и на него помещают следующий. При замковом соединении между кольцами не помещают какие-либо материалы, если торцы плоские, их устанавливают на цементно-песчаный раствор.
После монтажа бетонного колодца на дно насыпают мелкозернистый, крупнозернистый речной песок (толщина подушки около 300 мм) и щебень (слой не менее 400 мм), в боковой стенке пробивают перфоратором отверстие, устанавливая в него наружную канализационную трубу, щели замазывают цементным раствором.
Зарывают кольца под канализацию вручную поднятой землей, поверх проема помещают круглую плиту с люком, который закрывают легкой полимерной крышкой.

Рис. 9 Установка бетонных колец для канализации – основные этапы

Размеры и цены пластиковых колец для канализации

Цены пластиковых колец для колодца зависят чаще всего от размеров и качества используемого полимера. Определенное влияние на стоимость имеют также производитель и место изготовления. Самыми доступными являются кольца полиэтиленовые. Более дорогими будут конструкции из поливинилхлорида.

Лидер продаж – кольца из полипропилена. Они имеют умеренную цену и высокие технические показатели. Применяются для обустройства практически всех видов колодцев.

Замковые модели пластиковых колец стоят дороже обычных

Ниже приведены таблицы цен канализационных колец из двух видов полимеров.

Цена колец для колодца из полиэтилена с толщиной стенки 8 мм:

Диаметр, мм	Высота, мм	Цена руб.
950	1500	21000
2000	25300
2500	29400
3000	38600
1450	1500	34300
2000	40400
2500	46200
3000	52300
1900	1500	47670
2500	63750
2000	64300
3000	71500

Цена колодезных колец из полипропилена с толщиной стенки 8 мм:

Диаметр, мм	Высота, мм	Цена руб.
950	1500	25117
2000	30000
3000	33000
2500	35000
1450	1500	40750
2000	47600
2500	54300
3000	61200
1900	2000	55500
1500	55700
2500	74200
3000	82700

Полезный совет! Цена колец на колодец составляет основную часть затратной суммы, но при планировании материальных вложений заранее стоит учитывать и стоимость люков, горловины, тройников, конусов и других специфических элементов пластиковых колодцев. В итоге их сумма может оказаться немалой.

Важно учитывать затраты не только на колодезные кольца, но и на люки и другие расходные материалы

Одной из самых востребованных считается продукция отечественной компании «Экосистема». Производитель реализует пластиковые кольца по следующему принципу: внешний диаметр – 950 мм, внутренний – 900 мм, высота – 1500 мм, цена – 9 тыс. руб.; внешний диаметр – 600 мм, внутренний – 650 мм, высота – 1500 мм, цена – 8 тыс. руб.

Еще одной ведущей компанией в сфере производства пластиковых систем водоснабжения, водоотведения и коммуникаций является Rodlex. Она сбывает пластиковые кольца по такой цене: высота 500 мм – 4320 руб.; высота 1000 мм – 8640 руб.; высота 1500 мм – 12900 руб.; высота 3000 мм – 25900 руб. За лоток нужно доплатить 3-4 тысячи.

Выпускает сборные полиэтиленовые колодцы и столичный завод FDplast. Он предлагает конструкции, которые состоят из лотка, шахты, горловины, телескопической трубы и компактного люка. Продукция завода конкурентоспособна. Цены среднестатистические, гарантированный срок годности изделий – 50 лет, переносимая температура – от -60 до 70 градусов. Герметичность достигается с помощью адаптеров и уплотнительных колец.

Востребованой компанией в сфере производства пластиковых систем водоотведения и коммуникаций является «Экосистем»

Средняя цена пластиковых труб большого диаметра отечественных производителей – 9 тысяч рублей (стандартная полутораметровая модель). Конструкции с лотком стоят на 3-4 тысячи дороже. Обычная шахта с дном обойдется в 12-13 тысяч. Крышки и другие элементы системы приобретаются отдельно и не входят в стандартную комплектацию. Их стоимость зависит от формы и материала. Средняя цена на круглые и квадратные крышки – 2-3 тысячи рублей.

Среди иностранных производителей популярностью пользуется компания Wavin. Она выпускает смотровые и ливневые виды сборных систем из пластика. Вся продукция компании Wavin отличается высокими эксплуатационными характеристиками и хорошей устойчивостью к механическим повреждениям. Цены на продукцию этой компании отличаются от отечественных на 3-7%. Отдельные позиции стоят дороже, но есть немалое количество изделий, имеющих более низкую стоимость. Подробную информацию можно найти на сайте компании.

Преимущества и недостатки

Применение изделий из пластмассы имеет свои плюсы:

устойчивы к коррозии;
обеспечивают герметичность и надёжную прочность соединений;
хорошо переносят вибрацию, механические нагрузки и смещение;
пластичность материала позволяет устанавливать конструкции под проезжей частью, так как кольца не деформируются и не смещаются;
установка пластиковых элементов не требует определённых погодных условий, им не страшен мороз и высокий уровень грунтовых вод;
на герметичность не влияют неблагоприятные условия, например, заморозки, и возможная усадка;
легкий монтаж подразумевает возможность любого дизайнерского решения, так как кольца можно разрезать и сваривать;
при установке не требуется тяжёлая техника, что удешевляет их установку;
появляется возможность герметичного вхождения других элементов: кабелей и трубопроводов;
в полимерных стенках нет пор, в которых бы развивались микроорганизмы.

Недостатки изделий из полимера:

дорогая технология сварки;
для установки монолитных колец с большими габаритами требуется техника;
не переносят падения и механических ударов в стенки;
во время паводка незакреплённые кольца всплывают.

Альтернативой могут служить гофрированные трубы.

Сборные варианты

Установка кольца в колодец.

Сборные пластмассовые колодцы состоят из телескопической вставки, конусообразной горловины, полимерного корпуса, основания. Отдельные части конструкции соединяют с помощью уплотнительных колец. Шахта резервуара – это гладкая или гофрированная пластиковая труба.

Днище камеры изготавливают из композитных термопластичных материалов методом ротационного литья. Форма и высота нижнего кольца определяются назначением емкости (линейная, поворотная, соединительная), а также диаметром подключаемых магистралей.

Основания камер для канализации имеют сформованный лоток, размещенный с уклоном 2°, и отводы для присоединения пластмассовых труб.

Для монтажа конструкций в условиях высокого размещения подземных вод в комплект поставки может входить плита покрытия. Установку пригрузочного элемента осуществляют по окончании всех монтажных работ.

Как выбрать пластиковый канализационный колодец?

Выбор зависит от сети наружного типа, где предусматривается эксплуатация устройства.
Например, если колодец водопроводный, то это предполагает, что там будет сухо, а значит, не предусматривается открытая вода.

Если же предполагается дополнительное оборудование, то устройство просто обязано не пропускать грунтовые воды. Поэтому он должен быть герметичным.

Колодцы бывают безнапорными, их называют мокрыми. Поэтому там предполагается нахождение воды

Тут нужно исключить вероятность проникновения в грунт стоков.
Для данного типа нужно обращать внимание на трубы. Это должны быть изделия из поливинилхлорида

Разновидности пластиковых колец

Гидротехнические сооружения отличаются назначением и условиями эксплуатации. Поэтому материал составных элементов колодца нужно выбирать с учетом его технических возможностей по отношению к заявленным требованиям.

Сырье для производства полимерных деталей:

полиэтилен;
поливинилхлорид;
полимерпесчаные композиты;
полипропилен.

Кольца из ПВХ водонепроницаемы, устойчивы к воздействию кислот и минеральных масел. Полиэтиленовые изделия хорошо переносят перепады температур. Полипропиленовые сегменты лучше использовать в конструкциях, которые подвержены высоким механическим нагрузкам.

Полимерпесчаные кольца изготавливаются из синтетических смол с добавлением кварцевого песка. Изделия отличает повышенная прочность, водонепроницаемость, огнестойкость.

Закупка материалов и способы укладки пластиковых колец

Только после изучения технических условий и подготовки проектной составляющей можно приступать к закупке материалов. Приобретать комплектующие нужно, исходя из необходимой глубины колодца, учитывая возможный или желаемый диаметр

При определении размеров обязательно следует взять во внимание последующую эксплуатацию

Пластиковые кольца для септика необязательно выбирать дорогостоящие. Вполне достаточно будет полиэтиленовых (они самые дешевые) средней толщины (20-30 мм). Дренажный пластиковый колодец купить лучше из более стойкого материала – полипропилена, так как он, скорее всего, будет расположен в месте, где неизбежны внешние нагрузки.

В зависимости от состава и подвижности слоев грунта укладывать кольца можно открытым или закрытым способом.

Копать шахту для колодца нужно открытым способом, придавая отверстию круглую форму

Открытый способ используется, если грунт не отличается рыхлостью, подвижностью. Выкапывается шахта необходимой глубины, имеющая размер на 10-15 см больше, чем диаметр колец. Если колодец питьевой, на дно выкладывается фильтр из песка, гальки или геотекстиля. В канализационном устройстве или колодце другого назначения устанавливается соответствующий лоток:

сплошной;
с профилированием в виде канавок;
распределительный;
проходной.

Из отдельных пластиковых колец собирается труба и опускается в шахту колодца. Труба выравнивается, а пространство между пластиком и грунтом заполняется мелкой галькой, песком или их смесью. Монтируется горловина, устанавливается люк.

Пластик не выделяет в воду вредных веществ, поэтому бетонные и металлические трубы старых колодцев заменяют на полимерные

Закрытый способ установки колодца целесообразен там, где почвы рыхлые. Копается шахта на глубину одного кольца, которое впоследствии устанавливается. Затем грунт выбирается так, чтобы кольцо опускалось под собственным весом

Для использования такого метода важно, чтобы способ соединения колец был несложным – резьба или в паз. После укладки всей трубы насыпается необходимое дно из песка, гальки или цементного раствора

Далее заполняется пространство между грунтом и стенками шахты, монтируется люк.

Виды стандартных канализационных люков для пластиковых колодцев

Важным условием для длительного и нормального функционирования колодца является правильная подборка люка. В основу стандартизации заложена нагрузка, которую предположительно может выдерживать пластиковая колодезная конструкция. Различаются люки, выдерживающие нагрузку:

До 1,5 тонн. Их используют в зонах, где нет постоянного механического давления. Это могут быть пешеходные дорожки, лужайки, газоны.
До 12,5 тонн. Устанавливаются на тротуарах, в местах транспортных стоянок.
До 25 тонн. Предназначены для установки на городских дорогах.
До 40 тонн. Выдерживают нагрузку постоянного транспортного потока, в том числе грузовых машин. Размещаются на автомагистралях.

Пластиковые люки для колодцев изготавливаются из стойкого полипропилена, который не выгорает на солнце, не поддается коррозии и выдерживает температуру широкого диапазона

В зависимости от набора комплектующих колодца люки устанавливают:

непосредственно на шахту;
на горловину;
на разгрузочное кольцо.

Непосредственно на шахту можно ставить только люки, выдерживающие нагрузку до 1,5 тонны. Для остальных видов применим любой способ установки. При монтаже колодца следует учитывать, что весу, который может выдерживать крышка, должна соответствовать толщина пластиковых колец для канализации.

Особенности монтажа полимерпесчаного колодца

Кольца, из которых составляются стенки колодца, весят примерно 60 кг каждое. Остальные части – и того меньше. Если для установки бетонного кольца требуется несколько пар рук и специальная техника, то разгрузить элементы и собрать колодец из композитного материала можно даже вдвоём. После того как кольца, основание и крышка готовы к монтажу, алгоритм действий следующий:

Выкопайте котлован с запасом 15 см к диаметру колец. Для трубопровода нужно вырыть траншеи.
Приготовьте на дне утрамбованную подушку из песка, толщина слоя – 20 см. Второй вариант – сверху неё залить бетонную плиту толщиной до 30 см.
Установите на неё днище полимерпесчаного колодца.
Соберите на плотное соединение кольца-стенки. Места крепления необходимо обработать битумной мастикой или средством-герметиком.
Установите кольцо-конус (тоже герметизируйте) и крышку.
Вырежьте отверстия в корпусе. Для этой цели подойдёт обычная коронка по бетону. Достичь герметичности в местах соединений помогут битум и уплотнители из резины.
Монтаж колодца
Пространство между стенками колодца и котлована необходимо засыпать землёй и утрамбовать. Если грунт недостаточно плотный, и вы опасаетесь, что из-за дождей его может размыть, то используйте песок или смесь песка с цементом.

Совет. В регионах с холодным климатом специалисты рекомендуют дополнительно утеплить колодец.

Преимущества и недостатки колец из пластмассы

Внешне кольца выглядят как полимерные гофротрубы достаточного диаметра. Использование при производстве ПВХ, полиэтилена, полиуретана гарантирует нетоксичность конструкции, повышенную прочность и эластичность. Кроме того, пластик не гниет, не покрывается ржавчиной и не служит питательной средой для болезнетворных микроорганизмов. Совсем недавно подвергалась сомнению прочность трубы, устойчивость к морозам и последующим перепадам температур. Однако сегодня производители предлагают пластиковые кольца, способные выдерживать до -70 градусов и восстанавливаться после замерзания воды. И в этом явное отличие от бетонных колец для колодцев.

Чем еще отличаются ПВХ фрагменты от бетонных? Весом. Один сегмент стандартных показателей тянет всего на 40 кг, что позволяет не нанимать грузчиков. Широкий ассортимент форм и диаметров только помогает выбрать нужные элементы. Например, для обустройства частной канализации временного типа вполне подойдет диаметр от 350 мм, промышленные же системы комплектуются трубами не менее 1-1,5 м диаметра. При необходимости, можно купить или дозаказать вставки из пластика, которые еще более упростят процесс монтажа, ремонта или подновления старого колодезного сруба. Наличие специального замка или резьбового соединения – дополнительный плюс. Достаточно накрутить один фрагмент на другой и готов герметичный «рукав» для септиков, чего никогда не дадут бетонные кольца. А закрепить и усилить эффект позволит любой стандартный герметик.

Подводя итоги, можно выделить следующие преимущества, которыми обладают ПВХ кольца для колодцев:

Легкость веса, простота в установке, отсутствие необходимости применения тяжелой спецтехники;
Экономия средств – даже самые распространенные сборные вставки стоят намного меньше, нежели стандартные бетонные кольца;
100% герметичность;
Простота ремонтных работ. Для подновления или полного демонтажа не требуется откачка воды;
Универсальность. Посредством пластиковой вставки легко реставрировать старый деревянный колодец или с бетонными кольцами. Элементы продаются разных размеров, и поэтому с подбором материала не возникнет проблем;
Длительный срок эксплуатации (от 50 лет). Причем во весь период не нужно постоянно обновлять и проверять кольца – пластик прочен и не требует замены;
Экологичность. Несмотря на искусственные составляющие, пластиковые кольца не выделяют в воду вредных веществ при остывании или нагревании, поэтому вода всегда останется вкусной и чистой.

Отдельно нужно сказать о незаменимости именно пластика при обустройстве канализации или септика для сохранения экосиса. Гигроскопичность бетона, его способность к деформации и разрушению рано или поздно приведет к тому, что отходы начнут просачиваться в грунт, неизбежно портя экосис. С пластиком такого произойти не может! Поэтому, если участок небольшой, возможности соблюдать установленные стандарты (обустройство колодца на расстоянии не менее 15 метров от выгребных ям, канализаций, туалетов) нет, вариантов кроме пластика практически не существует.

Пластиковые кольца для колодца. Общие сведения

Виды пластиковых колец для колодца

Пластиковые кольца различаются размерами и материалом изготовления.

Диаметр 400-1500мм. Должен быть на 10-15 см. меньше шахты.
Высота 500,1000,1500мм. Выбирается в зависимости от глубины колодца.
Толщина стенок 55мм. В отдельных случаях 6,8,22мм
Внешний диаметр 455-1555мм.

Материал изготовления

Кажется, что все понятно. Ответ в названии детали – пластиковые кольца, но это не так. Пластик так же имеет разные свойства и прочность. Это зависит от определенных добавок и технологии изготовления.

Полиэтилен – хорошо выдерживает температурный режим
Полипропилен – мало подвержен деформации и хорошо сваривается, что дает гарантию герметичности.
Полимерно-песчаная смесь – прочные, весят меньше бетонных
ПВХ – прекрасно адаптирован к ультрафиолетовому излучению и химическим реакциям.

Для питьевого колодца чаще всего используют полимерно-песчаные кольца или полипропиленовые.

Полиэтилен применяют для вставок в бетонное основание.

https://youtube.com/watch?v=myu2UglkOKo

Область применения

Пластиковые кольца имеют большую область применения.

Их используют при обустройстве дренажных систем и коллекторов. Популярностью пользуются изделия с гладкими стенками.
Переливные конструкции из пластика понижают скорость потока жидкости.

Так же применяют для монтажа канализационных систем.

Основное применение пластиковых колец – это обустройство колодца с питьевой водой.

Рассмотрим самые популярные области, к ним относятся септики и скважины.

Для питьевой воды производители представляют три варианта колодцев: сборные, сворные, бесшовные.

С монтажом колодца из сборных колец справиться можно одному.

Сварные пластиковые кольца при обустройстве колодца потребуют определенных навыков и оборудования.

Если отсутствует опыт такой работы, лучше обратиться к специалисту.

Кольца свариваются непосредственно в шахте, что позволяет достичь герметичности.

Бесшовные колодцы – это монолитные изделия. Самые надежные и герметичные.

Основные плюсы изделий из полимера

Не большой вес
Пластичность. Хорошо гасит вибрации
Легкая обработка
Соединение с резьбой. Гарантия герметичности.
Простая и быстрая установка
Не подвержен коррозии
Материал обладает химической инертностью
Биостойкость.

Минусы колодезных колец из пластика

Дорогой сварочный монтаж
Монолитное изделие опустить в шахту без оборудования практически не возможно
Кольца боятся боковых ударов и падения с высоты.
Из-за не большого веса при паводке может выдавить из грунта.

Материал изготовления и размер

Производители предлагают большой выбор канализационных колец выполненных из разного рода полимеров. Выбор материала зависит от условий эксплуатации. К основным материалам относятся:

поливинилхлорид (ПВХ);
полипропилен (ПП);
полиэтилен (ПЭ).

Материал	Маркировка	Плюсы
ПВХ	PVC	Не горит; обладает повышенной устойчивостью к химическим средствам.
полипропилен	PE	пластичный; износостойкий; не подвержен растрескиванию; устойчив к агрессивной среде.
полиэтилен	PP

Пластиковые кольца выпускаются разных размеров, в диапазоне от 300 до 1000 мм., самыми востребованными являются конструкции диаметром 800 — 900 мм. Толщина стенки, в среднем, составляет 10 мм, а высота 1,5 метра.

Разновидности колодезных колец

Виды колец

Кольца для колодца могут быть изготовлены из двух материалов:

Бетона.
Полимерные

Особенности:

И те, и те имеют отличные свойства и характеристики. Они широко используются для сооружения колодцев водообеспечения.
С ними процесс сооружения конструкции довольно прост и все действия очень быстро выполняются.

Виды бетонных колец

Кольцо для колодца из бетона изготавливается из:

Раствора бетона.
Арматуры.
Различных добавок, которые увеличивают его прочность и экологичность.

ГОСТ 8020 90 колодезные кольца бывают нескольких марок:

КФК — кольца, которые используются для обустройства канализационного колодца.
КЛК — кольца для обустройства ливневой канализации.
КДК — для организации внутриканальных сетей — переходные колодцы с различным оборудованием или специальными переходными трубами.
КЛВ — эти кольца универсальные, так как могут быть использованы для водопроводного и для ливневого колодца.
КВГ — предназначены для обустройства газопроводный и водопроводных колодцев и сетей.

По своим характеристикам железобетонные кольца могут быть:

КО — опорные кольца.
КД — доборные.

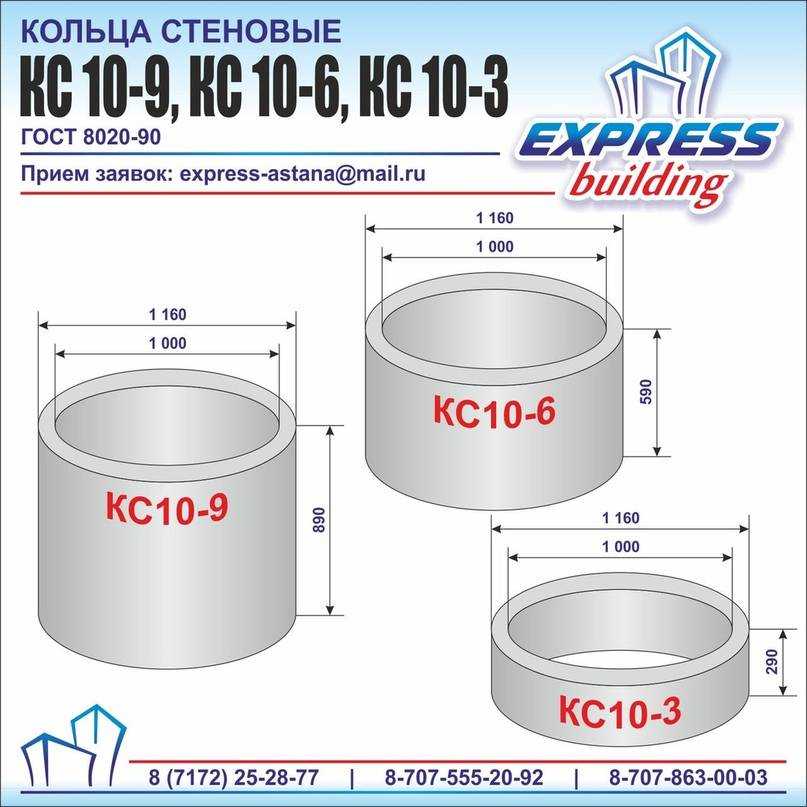

КС — стеновые.
КПН — кольцо с днищем.
Есть еще кольца с четвертью и плитами перекрытия: КПП, К 10 10.

Подробнее:

Опорные кольца для колодцев нужны в том случае, если будет в дальнейшем сооружаться люк. Они устанавливаются перед плитой перекрытия и могут обеспечить надежное закрепление люка.
Кольца стеновые для колодцев представляют собой обычные жби кольца, которые в процессе сооружения колодца устанавливаются друг над другом. Все стыки обязательно заливаются бетонным раствором, чтобы обеспечить их надежное закрепление.

Доборные кольца

Замковые колодезные очень похожи на обычные бетонные. Основным их отличием будет то, на них них есть специальный замок. Называются они еще пазогребневые. Кроме замка на верхней части, есть на нижней специальные гребни. Конструкция, которая собирается из такого типа колец отличается своей прочностью.
Также есть определенные лунки, которые заполняются в процессе установки бетонным раствором. Все они при надежном закреплении не способны иметь сдвиги по горизонтали. В их производстве также принимает участие арматура, которая придает им большую прочность.

Кольца с дном не представляют особой сложности в своей конструкции, так как изготавливаются по типу стеновых, только дополнительно оснащаются дном. Соответственно, укладываются в процессе сооружения на дно конструкции и служат для нее опорой.
Есть еще регулировочные кольца для колодцев. Они используются для того, чтобы увеличить глубину колодца в диапазоне 50 см. Это позволяет получить более чистую воду. Изготавливаются они из железобетона или ПВХ.

Полимерные кольца для колодца

Эти кольца также изготавливаются в соответствии с ГОСТом.

Они:

Более практичные.
Имеют небольшой вес.
Могут быт аналогичных типов, что и бетонные.
Чаще всего используются для обустройства канализационных колодцев, так как легко собираются в готовые полимерные конструкции с дном.

Сколько стоит колодезное кольцо такого типа:

Цена на полимерные кольца ниже, чем на бетонные.
Обусловлено это универсальностью пластика, который используется для их изготовления.
Поднимать кольца легко можно своими руками и не использовать специальное оборудование, как при установке железобетонных колец.

Размеры колец:

Внутренний диаметр — 50-60-70-80 см.
Высота — 10-70 см.

Виды полимерный колец:

Доборные.
Стеновые.
Опорные.
С дном.
С плитой перекрытия.
С крышкой и без нее.

Только при этом, кольца с дном более герметичны, чем железобетонные конструкции такого же типа. Многие профессионалы рекомендуют заменить старый способ обустройства колодца железобетонными кольцами, на более новый — с применением полимерных колец.

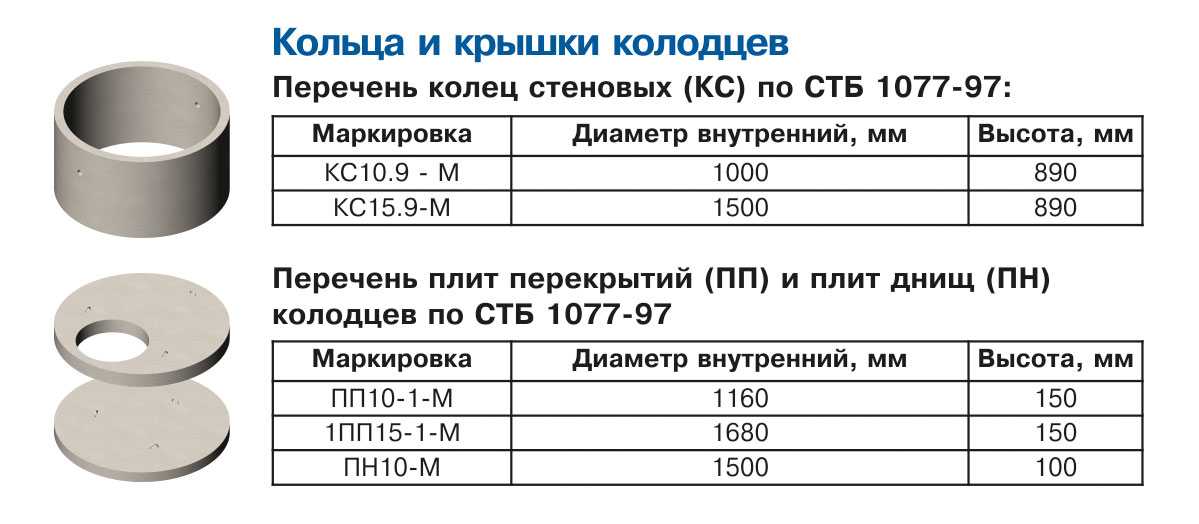

Технические характеристики железобетонных колец для канализации

Для частного строительства рекомендуется применять кольца ЖБИ канализационные марки КС, размеры для дачи которых могут быть 70 см, 100 см, 150 см и 200 см в диаметре.

Следующим показателем кольца ЖБИ размеров является их высота, которая не связана с диаметром и может быть 60 см или 90 см.

А вот стоимость таких ЖБИ изделий с диаметром, как раз, и взаимосвязана, т. е., меньший диаметр — меньше цена и т. д. Кстати, цифры в маркировке показывают диаметр, например, КС-20-9 имеет диаметр 2 м и высоту 90 см или 900 мм

Таблица покажет вам зависимость стоимости от технических данных

Вид колец ЖБИ	Объём ЖБИ кольца (м3)	Примерная стоимость (руб)
КС 10 — 9	0.71	1800 — 2100
КС 15 — 9	1.59	2750 — 3200
КС 20 — 9	2.83	4700 — 5350

Как видите, чем больше диаметр, тем дороже цена. Если взять КС 10 — 6, например, то тут стоимость будет значительно дешевле, а именно, 1000 — 1300 рублей.

Как рассчитать объём канализационного кольца и от каких величин он зависит?

Исходя из главных показателей размеров, мы можем определить, что их величины и составляют формулу вычисления объёма железобетонного кольца.

Надо узнать общий объём самой ямы, для этого:

Точное число жителей дома * дневная норма воды (л/чел) * 3 (время переработки стоков в сутках) = объём колодца.

Пример: 5 * 200 (установленная норма) * 3 суток (константа) = 3 м3.

Внутренний объём считаем по формуле:

V=R2*h*П,

где V — объём,

R2 — радиус кольца,

h — высота,

П = 3,14 (пи).

Обычно сливную яму делают глубиной около трёх метров. Из этой величины вычитаем 0.7 м и получаем показатель высоты кольца.

Для того, чтобы узнать радиус, вспоминаем математику и делаем обратный расчёт, т. е: R2=V/П/h.

В нашем случае это будет изображаться так: R2 = 3 м3 : 3,14 : 2,3 м = 0,65 м.

Отсюда мы видим, что ЖБИ кольцо надо покупать диаметром 130 см, а выше было показано, что таких показателей нет — значит, путём исключения, выбираем изделие, у которого показатель = 150 см.

Монтаж ЖБИ колец

Установка канализационных колец начинается с рытья ямы для колодца, что можно делать спецтехникой или своими силами при помощи лопаты. Тогда лучше позвать несколько человек, чтобы сэкономить время.

Зная объём и другие показатели, роем котлован, но по высоте и диаметру делаем его больше на 0.5 м. Дно колодца трамбуем и засыпаем песчаную подушку 8-10 см, на которую кладём ЖБИ плиту или заливаем бетонным раствором

Опускаем осторожно первый ЖБИ элемент на высохший бетон и цементируем его соприкосновение с дном. Подводим сливной патрубок к подготовленному заранее отверстию. Опускаем все требующиеся кольца по очереди, каждый раз бетонируя места соприкосновений

Желательно провести внутреннюю гидроизоляцию тоже, а потом уже накрыть плитой и соорудить в ней люк

Опускаем все требующиеся кольца по очереди, каждый раз бетонируя места соприкосновений. Желательно провести внутреннюю гидроизоляцию тоже, а потом уже накрыть плитой и соорудить в ней люк.

Чтобы скрепить некоторые ЖБИ кольца для канализации, применяют скобы из металла.

Нюансы

Существует различие армированного бетона по типу изготовления:

Монолитный — применяют для сооружения больших объектов путём заливания арматурного каркаса бетоном по заданному периметру.
Сборные детали — виды и количество изделий отличаются широким ассортиментом и выпускаются на предприятии.
Сборно-монолитные — делаются под каждый проект отдельно.

Для нас с вами самыми востребованными является второй вариант.

Если вы планируете опускать изделия без помощи спецтехники, то воспользуйтесь досками, которые можно, к тому же, применять вместо направляющих деталей.

Для лучшего погружения колец в грунт существует один секрет и состоит он в дополнительном элементе, приваренном к внешнему краю. Элементом служит металлическая полоса около 5 см шириной.

Заключение

Главный критерий при выборе стройматериалов для обустройства канализационной ямы сводится к надёжности и долгосрочной эксплуатации, а это и есть главные показатели ЖБИ колец любой формы и разных размеров.

Изготовление ЖБИ кольца: видео

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Это интересно: Какие трубы использовать для вентиляции в частном доме: разбираем суть
