Введение

Вопрос этот очень серьезный, так как к примеру таже ленточка стоит 200 тысяч рублей, а вот к примеру углопил с той же производительностью будет стоить 1,5 — 1,7 млн рублей. Вот поэтому я и затрагиваю этот вопрос, так как многие начинающие бизнесмены, новички еще не до конца поняв технологию пиления начинают «лезть в глубокие материи» и в итоге не всегда получают желаемый результат.

С вопросом приобретения углопила сталкиваются на следующих этапах:

Создание производства с нуля, выбор технологии пиления;
Увеличение производственных мощностей;
Нехваткой радиальных пиломатериалов;
Переработка толстомерной древесины.

Итак основная проблема заключается в том что новички переоценивают информацию из интернета и все таки перед покупкой столь дорогостоящего оборудования нужны очень важные аргументации.

Чертеж и материал

В зависимости от конструкции, составляют чертежи дисковой пилорамы различной сложности. В индивидуальной разработке нужно учесть определенные требования.

используя подачу бревна на каретке, ширину платформы принимают равной ширине направляющих рельс. Это обеспечит устойчивость под нагрузкой. Рельс берут Р50, катки подбирают соответственно;
на платформе предусмотреть зажимы для ствола дерева, удобную, надежную фиксацию различных размеров заготовки;
желательно не совмещать на жесткий привод электромотор и пилу. Следует защитить его ременной (цепной) передачей. Это позволит улучшить воздушное охлаждение обмоток, вывести из зоны интенсивного образования древесной пыли. Перед созданием своими руками чертежа нужно измерить размеры двигателя, при одинаковых характеристиках, производитель дает свой размер по габариту;
рабочую зону рассчитывать для пилы Ø 500 – 700 мм;
раму, в зависимости от габаритов установки делать сварную или разборную (перемещение на новое место работы). В основную обвязку ставят швеллер № 4, № 6. Дополнительные элементы жесткости делают из стального уголка, трубы (при необходимости).

Какое необходимо оборудование для пилорамы (лесопилки)?

Одним из самых основных станков на вашей пилораме будет ленточная пилорама. Этот станок распиливает бревна диаметром до 1 метра. Оборудование не очень дорогостоящее, но необходима замена насадок примерно каждые 3 часа. Цена от 100 000 руб.
Заточной станок. Это очень важная вещь, которую советуем приобрести сразу, так как при больших объёмах производства продукции, вам просто будет не хватать времени затачивать пилы. Специальный станок упростить этот процесс. Цена от 30 000 руб.
Для изготовления продукции вам понадобиться дисковый или рамный многопил. С помощью такого станка можно изготовлять рейки, брус, доски. У него большая производительность, но и стоимость его куда больше, чем предыдущих. Цена от 300 000 руб.
Для производства евровагонки используют станок, который делает распил в двух направлениях — кромкообрезной. Цена от 100 000 руб.
Для перемещения и погрузки-выгрузки материала необходимы специальные машины.

Если вы начинаете свой бизнес с нуля и небольшими вложениями, тогда лучше начать работу с ленточной пилорамой. Этого вполне будет достаточно. В дальнейшем можно будет развивать производство.

Угловая пилорама своими руками

Угловая дисковая пилорама, чертежи самостоятельного изготовления которой в большом количестве присутствуют в интернете, является незаменимым устройством для тех, кто хочет заняться стройкой дома или связать свою жизнь с деревообработкой.

Покупка угловой пилорамы – дело затратное. Поэтому для личных нужд целесообразнее изготовить ее собственноручно, особенно учитывая, что чертеж угловой пилорамы не сложно найти на специализированных сайтах. Однако можно и самостоятельно составить такой чертеж, спроектировать устройство и собрать конструкцию.

Важные этапы сборки самодельной дисковой пилорамы:

нужно создать прочный металлический каркас, например, из любых металлических труб или направляющих чтобы трубы были соединены самым надежным образом их лучше сварить в качестве направляющих специалисты советуют использовать качественные рельсы без внешних изъянов, в противном случае колеса каретки будут все время соскакивать и застревать каретка может быть собрана из металлических деталей во время создания пилорамы обязательно обратите внимание на то, что геометрическая форма каркаса с вмонтированными роликами или колесами, должна полностью соответствовать дистанции между готовыми рельсами. Таким образом, каретка будет двигаться плавно и свободно в качестве мотора можно использовать любой бензиновый двигатель

Силовой агрегат должен иметь высокую мощность во избежание вероятности перегрева мотора, стоит цепную передачу заменить на более надежный и долговечный аналог

После этого станок станет безопаснее и увеличится период его эксплуатации.

Силовой агрегат должен иметь высокую мощность во избежание вероятности перегрева мотора, стоит цепную передачу заменить на более надежный и долговечный аналог. После этого станок станет безопаснее и увеличится период его эксплуатации.

Виды ленточных пилорам

Устройство для обработки древесины, использующее зубчатую ленту, сегодня имеет множество размеров и назначений. Сама классификация этого типа оборудования может проводиться по нескольким признакам. Например, чаще всего различают оборудование по типу используемого двигателя:

Оборудование с электродвигателем для бытовой сети 220 вольт.
Оборудование, работающее на промышленной сети 380 вольт.
Пилорама ленточная бензиновая.
Пилорама с дизельным двигателем.

Не менее интересная квалификация по назначению оборудования в зависимости от размеров самого станка и размеров обрабатываемой древесины:

Мини пилорама для работы с бревном диаметром до 50 см.
Устройство средних размеров – она позволяет распилить бревна длиной 6 метров и диаметром до 75 см.
Промышленная пилорама, станок которой позволяет распил бревен длиной от 6 метров и диаметром 1,2-1,6 метра.

Различают также и по возможности использования станка:

Мобильная пилорама, которая перевозится в разобранном виде на прицепе или автомобиле. При необходимости она может быть установлена в любом нужном месте, поскольку нее не нужно электричество, она работает от бензинового или дизельного двигателя.
Стационарная модель предназначена для использования в специально подготовленном помещении или площадке.

Еще одной градацией может быть классификация по типу расположения пильной рамы:

Оборудование с горизонтальным расположением полотна.
Вертикальная ленточная пилорама.
Устройство с изменяемым положением полотна.

Первый вид представляет обычную конструкцию способную резать древесину в горизонтальной плоскости. Таких устройств выпускается промышленностью большинство, они очень популярны и для самостоятельной сборки. Второй вид оборудования представляет собой пилораму, в которой лента расположена вертикально и рез древесины осуществляется в вертикальной плоскости, так же, как и в рамных устройствах. Самыми сложными являются устройства с возможностью смены положения пильной рамы.

Какую пилораму выбрать для своего предприятия?

Мнение опытных предпринимателей, которые ни один год владеют деревообрабатывающим производством:

Если на первом месте стоит качество доски и бруса – следует выбрать дисковый станок;
Производство налажено под выпуск радиальных досок? Дисковая пилорама станет отличным помощником.
Если требуется быстрый ремонт агрегата в непредвиденных обстоятельствах – лучше выбрать ленточный станок;
Ленточная пилорама сэкономит средства на оплате электроэнергии;
Скорость распила двух типов станков примерно одинакова.

Отечественные пилорамы стоят 3,5 долларов и больше. Более выгодный вариант, приобретение зарубежной техники, которую уже использовали. Этого не стоит бояться, в таких случаях качество нисколько не страдает. Так что бизнес можно сделать ещё более выгодным. Кроме того, надо определиться с выбором оборудования, которое больше всего подойдёт.

Например, дисковые и мини-пилорамы отлично подойдут для производства небольших масштабов. Но нужно покупать много специальных насадок, если работа по каким-то причинам усложняется.
Для больших объёмов чаще всего применяются мощные рамные станки. Но стоит помнить о том, что они используют довольно много энергии. Для них нужно строить отдельный фундамент, кроме того – в процессе такого производства появляется много стружки.
Ленточные пилорамы в данном направлении – самый популярный тип оборудования. Они быстро окупаются, являются довольно дешёвыми и экономными. Правда, придётся довольно часто менять ленты, использующиеся в таких устройствах.

Из чего сделать?

Рассмотрим с чего же можно скомпоновать конструкцию циркулярки (в народе пилорама). Самым простым вариантом является рабочий стол. Отрезной диск размещен выше поверхности стола. С экономической точки зрения такой вариант является идеальным, но и конечно про недостатки:

Низкая производительность;
Подача пиломатериала к месту распила осуществляется в ручную;
Обработка только листового пиломатериала или заготовок небольшого размера.

Если же все-таки Вы располагаете финансовыми возможностями, придется раскошелиться на закупку оборудования для монтажа угловой пилорамы. Плюсы данного оборудования:

Осуществление разреза материала в двух плоскостях;
Экономия времени на распил;
Энергоемкие показатели.

К недостаткам такой конструкции можно отнести:

Дополнительные затраты на закупку дополнительного оборудования;
Сложный монтаж оборудования.

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
две рельсы;
уголки 50х100 мм и 40х40 мм;
отрезки водопроводной трубы в 25 см в качестве стяжек;
плита из стали толщиной в 4-6 см и длиной в 60 см;
подвижные шланги;
трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания

из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок

40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

Пилы с приводом.
Механизма для регулирования толщины изготавливаемой доски.
Механизма для передвижения пильной части конструкции.
Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки

, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника

на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней

– неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат

, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Большое самодельное устройство

Для такого мощного агрегата делают надёжный каркас из швеллеров и уголков. На нём будут крепиться: электродвигатель мощностью 3 – 5 кВт, подвижный подрамник и система регулировок для работы станка. В устройство пилорамы входит ещё каретка, направляющие рельсы и устройства для удержания брёвен от смещения.

Если в циркулярных станках оператору нужно подавать пиломатериал к пиле, то здесь все наоборот. Бревно закрепляют на базовой основе перед станиной, а сам пилящий агрегат толкают к заготовке по рельсам. При правильной установке и регулировке подвижных частей работа происходит плавно и без усилий со стороны оператора. Такой станок способен делать пропил заготовки горизонтально и вертикально. Поворот двигателя с пилой осуществляет рабочий.

При движении вперёд диск производит пропил горизонтально. После прохода оператор поворачивает двигатель на 90 градусов, пила становится в вертикальное положение. Совершается движение назад с одновременным пропилом бревна. После чего производится опускание подрамника с двигателем регулировочным винтом на заданный размер. И затем повторяется новый цикл работы. На движения вперёд и назад тратится всего около 2 – 3 минут.

Конечно, можно изготовить пилораму, которая будет пилить сразу и горизонтально, и вертикально. Но для этого нужно два электродвигателя одинаковой мощности и частоты вращения. При этом существенно и неоправданно усложнится устройство агрегата, что нерентабельно в домашних условиях.

Самодельная угловая дисковая пилорама может за один рабочий день произвести распиловку от 5 до 8 кубометров древесины. С помощью её изготавливают:

заготовки погонных пиломатериалов;
брус многослойный для строительства домов;
радиальный и обрезной пиломатериал для столярных производств;
паркетную доску;
делают индивидуальный раскрой бревна под спецназначение.

Угловая дисковая пилорама имеет ряд преимуществ перед ленточной машиной такого же типа. А именно:

наименьший объем отходов пиления;
высокая надёжность;
исключает волнистость поверхности доски. У ленточных пилорам это бывает при плохо натянутой ленте пилы;
высокое качество обрезания;
распиловка происходит на одной установке.

На больших деревообрабатывающих предприятиях применяется финская дисковая пилорама Кара. Она представляет собой двухпильную систему с подвижной лентой для подачи древесины. Способна распустить бревна толщиной до 80 – 90 см. Производительность до 20 кубометров в час. Она имеет сложную систему управления. Обслуживающий персонал 2 человека. Недостатком является высокая цена не только на саму пилораму, но и на пильный диск, стоимость которого около 20 тысяч рублей. Для распиловки твёрдых пород древесины, например, дуба или лиственницы применяются диски со стеллитовыми наконечниками. Эти пилы в несколько раз дороже простых.

https://youtube.com/watch?v=VsoEjGa—Oo

Самодельное изготовление таких станков не производится по причине их сложности и дороговизны отдельных узлов.

https://youtube.com/watch?v=2_Nm1DNnLpI

https://youtube.com/watch?v=7YH78aJykL0

Классификация оборудования

При помощи ручной бытовой дисковой пилорамы выполняется горизонтальный распил, готовый материал имеет ровную поверхность. Распил осуществляется дисковой пилой диаметром не менее 500 мм. В этом случае получается рез в две стороны, пила вращается на 90°. Лесопильный станок с поворотным механизмом, в зависимости от функционального назначения, может быть горизонтальным и угловым.

Горизонтальный станок

Отличается простой разборной конструкцией, обеспечивающей оборудованию мобильность, позволяющей перемещать его на объект заготовки леса.

Одно из основных преимуществ — практически безотходное производство.

Распиловка дерева осуществляется перемещением пильной каретки, двигающейся вдоль бревна в обоих направлениях. При этом отсутствует холостой ход, что положительно влияет на производительность оборудования.

В качестве резаков устанавливаются стальные пильные диски с победитовым напылением диаметром не менее 550 мм. Эти режущие элементы гарантируют точный распил, без сколов, волнообразных огрехов. На корпусе пилорамы есть пульт для управления агрегатом.

Угловые пилорамы

Имеют другой принцип распила, могут комплектоваться одним или несколькими пильными дисками. Однодисковые приспособления разрезают древесину в горизонтальном и вертикальном направлении, не имеют холостого хода. Двухдисковая пилорама отличается ортогональной подачей дисков, при этом режущие круги расположены горизонтально и вертикально по отношению друг к другу.

Образцы демонстрируют высокую производительность, хорошее качество обработки пиломатериала. Деревообрабатывающие комбинаты, ведущие масштабную деятельность, комплектуются лесопильными комплексами, на базе которых производятся различные материалы: брус, вагонка, обрезная доска, другие изделия.

1 Общие данные

Работа с древесиной начинается с распиловки ствола дерева на доски, брус или рейки. И в этом случае, наиболее подходящим устройством для получения из бревна соответствующих пиломатериалов, является пилорама:

дисковая;
цепная;
ленточная;
дисковая угловая (углопильная).

Все эти типы распиловочных станков можно сделать своими руками для использования в домашнем хозяйстве или на небольшом производстве. Самодельная пилорама, при всей своей неказистости, будет работать ничуть не хуже заводской.

1.1 Дисковая пилорама

Сделать своими руками дисковую пилораму наиболее просто, так как для этого не понадобятся какие либо особые знания. Достаточно изучить несколько готовых проектов, или позаимствовать принцип работы и особенности компоновки у заводских образцов.

Дисковая пилорама сделанная своими руками

Очень хорошо зарекомендовала себя самодельная дисковая пилорама, устроенная по промышленно изготовленным изделиям с названием «Урал» и «Корвет»:

«Урал» — дисковая пилорама позволяющая работать с заготовками диаметром до 800 мм и получать от 65 до 75% выхода обработанной древесины. Производительность составляет до 10м³ за смену;
«Корвет» — углопильная дисковая пилорама, которая может работать с сырьем до 1000 мм в диаметре.

Самодельная дисковая пилорама состоит всего из нескольких узлов:

Все остальное (привод, схема электропитания, система подачи и крепления древесной заготовки) добавляется к этим частям в соответствии с собственными желаниями и возможностями.

Самый простой вариант мини пилорамы представляет собой стол, с прикрепленным снизу валом, на котором расположен зубчатый диск, вращающийся в узкой щели столешницы. Привод осуществляется посредством передачи вращательного момента через ремень от электродвигателя.

Для изготовления станины (стола) потребуются металлические уголки или деревянные брусья, из которых можно сделать каркас, на котором затем закрепляется рабочий стол.

Дисковая пилорама УРАЛ

Режущие диски также можно сделать своими руками из стального или дюралевого листа толщиной 3 мм. Размер (диаметр) диска должен быть в пределах 50 см и его достаточно оснастить всего двумя-тремя зубьями. Этого вполне достаточно для работы практически с любой породой дерева.

1.2 Ленточная пилорама

Более точным определением такого мини устройства, сделанного своими руками, является выражение — самодельная шинная пилорама. Потому что зачастую, пильная лента такого устройства, расположена на двух обычных автомобильных колесах от легковушки.

Ленточная мини пилорама может иметь такие основные характеристики:

каркас высотой 1,2 м с шириной и глубиной по 0,9 м;
направляющие рейки (рельсы) по которым происходит передвижение каркаса шириной 0,9-1,2 м и длиной до 8-10 метров.
пильная лента расположена на колесах с шинами R13 любой стандартной высоты и ширины;
ленточная пила, соединенная в кольцо, имеет длину в 2,66 м.

Общий вес движущейся на роликах по направляющим конструкции обычно не превышает 50 кг, а сами направляющие могут быть сделаны разборными.

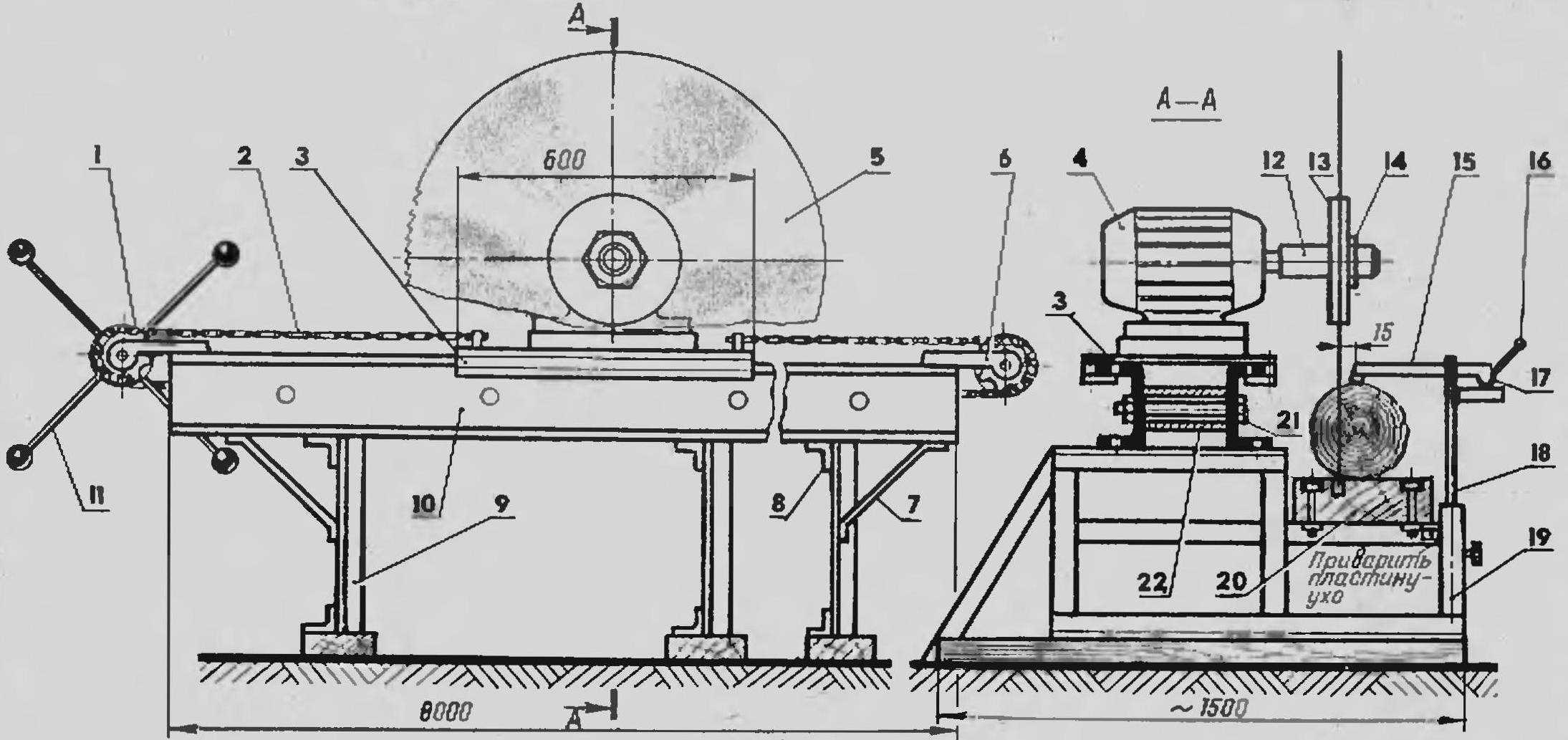

Схема устройства дисковой пилорамы

Самодельная ленточная пилорама

Оговоримся сразу – сделать ленточную пилораму самому очень сложно. Дело не столько в комплектующих, обширных токарных и сварочных работах, необходимости заточки и разводки пилы специальным способом, а в отлаженной работоспособности всего комплекса.

Необходимо обеспечить погрузку и остойчивость движения до 300 кг одного бревна, регулировку толщины нарезания, и самое главное – технику безопасности. Но если наличие дармовой древесины победило – делаем ленточную пилораму своими руками.

Начинаем с выбора производственной площади или помещения – не менее 3х6 м, проверено

Второе по важности – металлические колеса тележки и ленточной пилы, это надо найти или купить. Раму ленточного механизма с колесами заказать, а лучше купить готовую

Самостоятельное изготовление требует навыков и много высокоточной инструментальной обработки.

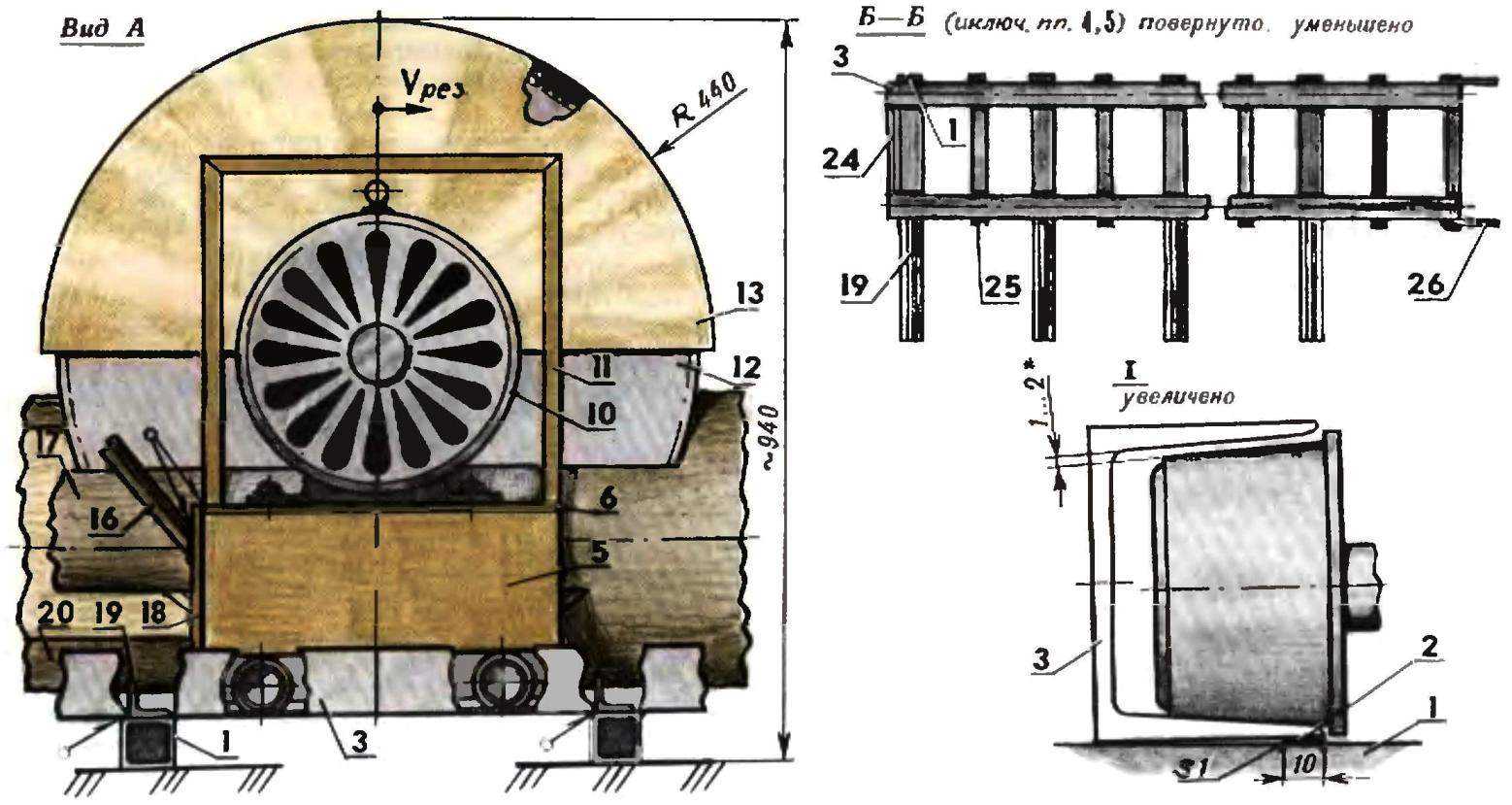

Вид 1
: 1 — стойка; 2 — ролик; 3 — пластина; 4 — винт; 5 — цепь; 6 — направляющий утолок; 7 — подвижная гребёнка; 8 — винт; 9 — неподвижная гребёнка; 10 — пульт.Вид 2
: 1 — шкив для запуска двигателя (если трехфазный двигатель подключается к однофазной сети); 2 — двигатель; 3 — шкив; 4 — вал; 5 — корпус с подшипником; 6 — основание; 7 — маховик; 8 — палец; 9 — шатун; 10 — пила; 11 — винт М14х2; 12 — ролик; 13 — направляющий уголок; 14 — стойка; 15 — штурвал; 16 — втулка; 17 — звёздочка; 18 — гайка М14х2; 19 — контргайка; 20 — звёздочка.

Устанавливаем направляющие – любой прочный ровный металл: двутавр, швеллер, уголок, под них через 0,5 м опоры или анкера для устойчивости. Расстояние между направляющими – диаметр самого большого бревна с запасом – около 0,7 м. Выдерживая геометрию свариваем все вместе. На тележку крепим колеса, раму ленточного механизма, электродвигатель через шкив.

Продумайте механизм изменения горизонтального перемещения пилы относительно бревна. Перемещая тележку относительно закрепленного бревна, срезаем горизонтальный слой древесины – делаем доски.

Наибольшее кустарное применение получили дисковые пилорамы благодаря своей универсальности и простоте изготовления. Будем делать дисковую пилораму своими руками. Самое главное — нам понадобится дисковая пила – диск более 500 мм (чем больше — тем лучше). Движителем обычно служит электродвигатель, через повышающий обороты шкив.

1 — шпала основная (стальная труба 80x80x3, 5 шт); 2 — подкладка (стальной лист, 40x10x1.22 шт.); 3 — полотно-направляющая (стальной швеллер № 8, L1750, 4 шт.); 4 — тележка (каретка тельфера); 5 — кронштейн нижний (стальной швеллер № 18, 2 шт); 6 — плита — основание (стильной лист s5); 7 — болт М20) (4 шт.); 8 — шайба Гровера (4 шт.); 9 — гайка М20 (4 шт.); 10 — электродвигатель асинхронный трехфазный (220 В, 5 кВт, 930 об/мин); 11 — кронштейн верхний (стальной уголок 45×45); 12 — полотно дисковой пилы; 13 — кожух защитный (стальной лист s2); 14 — штифт стальной (8 шт.); 15 — ступица дисковой пилы (Ст5); 16 — рукоять упорная (водогазопроводная труба 3/4″); 17 — горбыль отрезной; 18 — косынка упорная (стальной лист s5); 19 — гребенка (стальной уголок 45×45, L400); 20 — бревно; 21 — болт М30; 22- шайба разрезная; 23 — шайба-фиксатор (стальной лист sЗ); 24 — перекладина упорная (стальной уголок 45×45); 25 — шпала укороченная (стальная труба 80x40x3, 6 шт.); 26 — накладка для удлинения полотна (стальной лист 250x180x10, 2 шт.).

Готовится сварная рама, на раму ставится металлическая (реже деревянная) плита с прорезью под диск. Зазоры между диском и плитой – минимальные. К плите снизу крепится вал пилы на подшипниках и шкивом. Шкив электродвигателя и пилы соединяются ремнями (перестраховка при заклинивании пилы) – самодельная дисковая пилорама может работать!

один из вариантов самодельной дисковой пилорамы

Для натяжения ремня используйте вес двигателя с добавлением утяжелителей. Опорную площадку электродвигателя сделайте подвижной соосно валу пилы, с отклонением под тяжестью в противоположную сторону. В качестве движителя часто применяют колесо работающего трактора с приводом на шкив пилы без ремней.

Принципы резания те же, что и в ленточном резе – подаем бревно к режущему диску. После дискового реза поверхность пиломатериала более высокого качества за счет скорости обработки. Дисковые пилорамы бывают вертикальные и горизонтальные – их проще применять в мобильных установках.

Пилорама из ручной дисковой пилы

Наиболее быстрый способ изготовления пилорамного станка – это использование стандартной ручной дисковой пилы, которую можно купить в любом хозяйственном или строительном магазине. Её точно так же, как и болгарку, закрепляют снизу столешницы, делают прорезь для диска и линейку для упора. Станок готов к работе.

У такого приспособления есть одно преимущество перед станком из болгарки. В стандартной модели ручной дисковой пилы предусмотрен наклон режущего инструмента от 0 до 70 градусов, что позволяет делать пропилы под разными углами. Это необходимо при изготовлении, например, треугольных плинтусов или фигурных реек. В производстве оконных деревянных рам часто нужен специальный углопил (углопильный станок), на роль которого как раз и подходят ручные дисковые пилы.

Лучшие ленточные модели

Рассмотрим несколько лучших моделей ленточных пилорам.

Тайга Т1

Модель отечественного производства. Один из самых дешевых вариантов в своем классе. Благодаря этому отлично подходит для бытового использования на приусадебном участке. Стоимость модели находится в диапазоне от 110 000 до 125 000 рублей. На вторичном рынке станок можно найти по более низкой цене – 55 000 – 75 000 рублей.

Отличительная особенность агрегата – низкий вес. Благодаря этому его легко можно перевозить с места на место. Также станок отличается низкими энергозатратами. Правда, это повлияло на производительность – она несколько ниже, чем у аналогов.

Параметры станка
Диаметр и длина обрабатываемого бревна	650/6500 мм
Мощность электродвигателя	7,5 КВт
Рабочий вольтаж	380 В
Размер	850х1420х1760 мм
Масса	550 кг
Производительность	8 м3 за смену
Управление рамкой	ручной

Кедр-М

Относительно недорогая ленточная пилорама отечественного производства. По характеристикам близка к Тайга Т1, но имеет более высокую производительность – 10 м3 за смену. При этом у агрегата меньшие габариты.

Стоит Кедр М от 140 000 рублей. Это делает его менее доступным для тех, кто использует станок в личных целях. Тем не менее, модель остается очень привлекательной для небольших деревообрабатывающих предприятий с маленькими объемами производства.

Параметры станка
Диаметр и длина обрабатываемого бревна	710/7650 мм
Мощность электродвигателя	7,5 КВт
Рабочий вольтаж	380 В
Размер	765х1600х1400 мм
Масса	600 кг
Производительность	10 м3 за смену
Управление рамкой	Ручной

Алтай 700

Производительная малогабаритная ленточная пилорама российского производства.

Отличительная особенность агрегата – возможность работы с самостоятельно изготовленными станинами. Благодаря этому можно регулировать длину обрабатываемой заготовки.

Новый станок стоит 160 000 – 170 000 рублей. На вторичном рынке агрегат можно найти за 100 000 – 120 000 рублей.

Параметры станка
Диаметр и длина обрабатываемого бревна	700 мм/произвольная
Мощность электродвигателя	7,5 КВт
Рабочий вольтаж	380 В
Размер	1150х1640х1300 мм
Масса	650 кг
Производительность	11 м3 за смену
Управление рамкой	Ручной
