Ленточная пилорама своими руками: чертежи (фото) и видео

Шкивы Для Ленточных Пил По Дереву

Что нужно, что такое ленточная пила по дереву и как она работает? Люди задумались что, как обрабатывать бревна очень раньше. О старых методах гласить здесь мы не будем, а побеседуем о неких фаворитных способах. Ленточные пилы по дереву — это спец. полотна с насечением в облике зубцов, которые скреплены в форме кольца, одеты на шкивы, вертятся с большими скоростями, пилят бревна, которые не смогли пропилить пилы. Ленточная пила вам понравятся узенького типа и широкого типа.

Виды профилей ленточных пил

Каким будет распил дерева, находится в зависимости от того, какую форму имеет зубец оборудования. Конкретно зубец ленточной пилы указывает тип распила. Чему же довериться? Пила с узенькой лентой стоит дешево и ею до боли просто воспользоваться. Смысл состоит в том, что зуб не бывает высотой не более 20% от ширины полотна, по другому сталь от сильной нагрузки разорвется, как картонный лист. Какого шага и высоты зубья, определяет площадь впадины. Так-как если опилки не будут выноситься, а будут накапливаться в пропиле, то пила заклинит и засориться опилками. Реально бывают определение высоты зуба, и она приравнивается нисколько не меньше 5 мм. И, соответственно, шириной полотно является наименее 25 мм. Узенькая пила, которая порвалась, встречается нередко. Широкие пилы рвутся очень изредка. На таких пилах появляются трещинкы, и это все связано с некорректно подобранными размерами, регулированием. Но чтоб порвать такую пилу это еще нужно потрудиться. Трещинкы как правило бывают:

во впадинах зубьев;
в центре пилы;
на кромке в задней части.

Дельный совет по ленточной пиле для пилорамы!

Чаще всего встречаются недостатки во впадинах зубцов ленточного оборудования. Появляются недостатки при работе пилы. По причине изъянов такая пила делает неровный пропил дерева. Как не допустить образование изъянов? На узеньких пилах делают разгиб зубцов. Разводка проводится так: 1-ый зубец на лево, 2-ой на право, 3-ий прямо и снова: на лево, на право, прямо. В нашем примере пил проводят левый и правый зубцы, а прямой занимается уборкой опилок.

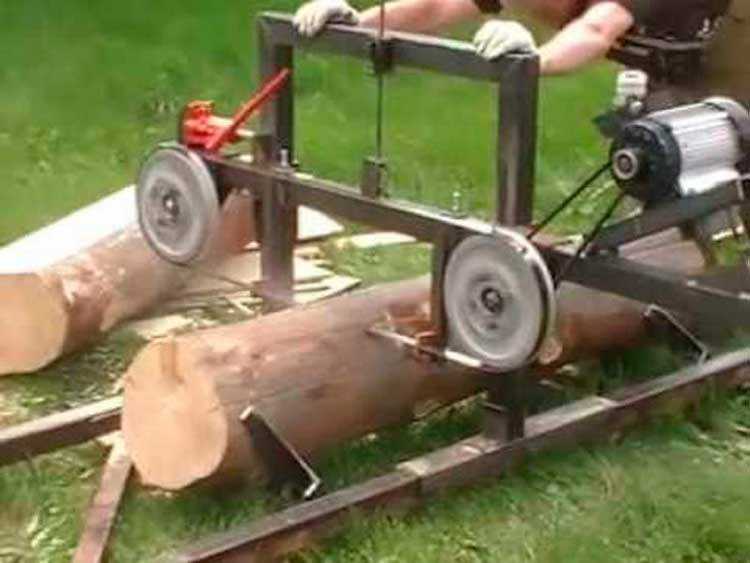

Ленточная мини-пилорама своими руками

Какую бы версию самодельной пилорамы вы ни сделали, она в любом случае будет иметь уникальную конструкцию. Это объясняется тем, что при соблюдении правил её изготовления это оборудование не допустит повреждения станины в случае падения тяжёлой заготовки.

Такое возможно, из-за особой конструкции пилорамы, в которой направляющие подвешены и располагаются независимо друг от друга. С особой внимательностью вы должны подойти к выбору режущего инструмента.

В рассматриваемой ситуации это будет ленточная пилорама, что, впрочем, и так понятно, если вспомнить, какое именно оборудование мы собираемся изготавливать своими руками. Самодельная ленточная или дисковая пилорама может иметь ширину порядка 60 мм.

Для натяжения в конструкции предусмотрен специальный пружинно-винтовой механизм. Это довольно удобное решение, поскольку сама процедура натягивания не занимает много времени. После установки пильной ленты её необходимо закрепить посредством двух замков.

Эти запорные механизмы должны отличаться высокой надёжностью. Об этом нужно помнить каждому, кто собирается изготавливать ленточную конструкцию своими руками. Не стоит пытаться экономить на замках и делать их самостоятельно. Вы избежите многих неприятных ситуаций, если просто купите их в магазине.

Принцип действия устройства

Работу на ленточной пилораме можно описать в виде следующих последовательных действий:

Начальным этапом деревообработки является подготовка заготовки. Заранее подготовленное бревно обрезают для придания необходимой формы, которая должна быть одинаковой со всех сторон.
После этого наступает этап обработки заготовки. Перед ним необходимо настроить пилораму. Если присутствует в конструкции автоматика, ей задают нужные параметры, а всё остальное выполнит само устройство.
Обычно вторым этапом и заканчивается процесс обработки заготовок из древесины. Но в случае если были обнаружены погрешности, то оператору предстоит самостоятельно их устранить.

Суть работы пилорамы заключается в следующем: вначале заготовка фиксируется в неподвижном состоянии, после чего приводится в действие подвижная лента, которая разрезает древесину.

Во время работы она перемещается строго горизонтально и закреплена на ведущем и ведомом шкивах. Чтобы рез получился прямым, необходимо постоянно контролировать натяжение ленты. Бревно, должно быть, закреплено между направляющими посредством специальной опоры.

В оснащении этого оборудования может присутствовать электронная линейка или гидравлика, которая помогает изготовить заготовки определённой толщины. В процессе обработки древесины оператору приходится выполнять небольшое количество ручных операций — укладка бревна, переворот и его зажим.

Ленточная пилорама: особенности, принцип работы

Ленточная пилорама представляет собой достаточно простую конструкцию, в основе которой лежит распиловочная лента, изготавливаемая из инструментальной стали. Располагается этот элемент между двумя узлами пилорамы, которые при вращении обеспечивают качественное и постоянное движение лезвия при осуществлении работ с древесиной.

Конструкция с ленточной пилой позволяет качественно проработать грубый материал, должным образом подготавливая бревна, подогнав их под общий размер и форму. Также рассматриваемый инструмент для работы с деревом позволяет распилить бревна по четко заданной схеме после грамотной настройки оборудования.

Конструкции ленточного типа пользуются большой популярностью среди строителей ввиду нескольких причин:

После распиловки материала образуется ничтожно малый пропил, что позволяет добиться высокого выхода готового материала из первоначальной грубой заготовки (выход готового продукта составляет порядка 75%);

Схема устройства пилорамы

Удобство работы на пилораме с заготовкой большого диаметра;
Удобство подбора оптимальной толщины распиловки первоначального материала;
Чистота и достаточная гладкость получаемого на выходе продукта.

Чтобы самодельная пилорама могла эффективно выполнять свои функции, следует обеспечить погрузку и устойчивость движения бревен, вес которых может достигать 300 кг, а также регулировку толщины распиловки.

Ленточная пилорама дома

Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.

Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.

Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок. Но делает это каждая по-своему.

Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход.

Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.

Что можно изготовить на ленточной пилораме

Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.

Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины, в том числе лиственные и высокосмолистые.

Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:

Обрезные и не обрезные доски.
Брусья.
Шпон.
Лафет и др.

При желании вы можете создавать заготовки для последующего их использования в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.

Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.

Ленточная пилорама своими руками: чертежи и конструкция

Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.

Конструктивная схема этого оборудования является достаточно понятной и простой. Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.

Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками, упрощающими работу по обработке заготовок.

Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими. Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.

При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру и сами они являются разборными.

Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени. Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Двигатель. Материалы.

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

Устройство и принцип действия ленточного лесопильного агрегата

Современная ленточная пилорама представляет собой настоящий автоматизированный комплекс

Ленточной пилорамой называют универсальный станок, которым выполняют продольную распиловку брёвен с целью получения стандартных пиломатериалов — досок, бруса, шпал, лафета. Конструктивно агрегат состоит из четырёх основных узлов: ленточной пилы и её привода, механизма передвижения пильной рамы, устройства для регулировки высоты рабочего полотна и зажимного приспособления для крепления кругляка. Лесопилка приводится в действие электромотором или двигателем внутреннего сгорания. Независимо от используемого силового агрегата, его мощность должна обеспечивать длительную работу оборудования без перегрузок. Для непрофессионального станка будет вполне достаточно асинхронной электрической машины мощностью 5 кВт или бензиновой (дизельной) установки 6 – 8 л. с. Во время работы станка вращающий момент передаётся на рабочие колёса (шкивы) с установленной «бесконечной» пильной лентой шириной до 60 мм. Поскольку во время работы полотно пилы нагревается и провисает, используется натяжной механизм гидравлического или пружинного типа.

Устройство пильной рамы

Продольное перемещение рамы с установленным механизмом привода осуществляется по рельсам, установленным на прочном бетонном основании. Для этого в нижней части корпуса агрегата смонтированы стальные закалённые ролики, лёгкость вращения которых обеспечивают шарикоподшипники закрытого типа. От протяжённости рельсовых направляющих зависит максимальная длина обрабатываемого леса.

Толщина срезаемого с бревна древесного пласта определяется высотой пильного полотна над уровнем пола и регулируется специальным узлом, который включает парную резьбовую передачу и механизм её привода. Благодаря одновременному вращению двух винтов, расположенных по краям каретки, обеспечивается её перемещение по вертикальным направляющим и исключается перекашивание пилы.

С помощью лесопилки ленточного типа можно получить материал любой толщины при минимальных потерях на опилки

Смещение бревна во время работы агрегата предотвращает зажимное устройство, которое собирается из направляющей в виде круглой трубы и установленных на ней с большим зазором втулок с зацепами. Перекос подвижного узла с установленными «когтями» приводит к заклиниванию устройства, благодаря чему обеспечивается неподвижность кругляка в процессе обработки. Чтобы лучше представить работу этого приспособления, внимательно осмотрите представленную иллюстрацию.

Работа зажимного приспособления

Принцип действия лесопильного агрегата предельно прост. Бревно, предназначенное для распиливания, укладывают в ложе между рельсовыми направляющими. Затем его фиксируют зацепами, которые расклинивают несколькими ударами молотка в края подвижных узлов. Каретка с ленточной пилой подводится к торцу кругляка, после чего выставляется высота рабочего полотна. После включения станка оператор плавно передвигает пильную раму вдоль рельс, благодаря чему происходит постепенное срезание доски нужной толщины. После достижения другого края бревна срезанный пиломатериал откладывается в сторону, пила приподнимается и агрегат возвращается в исходное положение.

Описанный выше станок представляет собой простейшую пилораму. Если же говорить о современном оборудовании, то оно практически полностью исключает ручной труд. Все операции, включая перемещение пильной рамы и регулировку высоты ленточного полотна, выполняются автоматически, по команде с пульта управления.

Самодельная пилорама — отличная альтернатива

Во всемирной паутине представлено большое количество разнообразных пилорам на базе бензопил и как правило, они имеют схожую основу. Общим для них является подвижный режущий элемент, который закрепляется в тележке. Движение тележки осуществляется по заранее проложенным рельсам.

Режущая часть, к примеру, из бензопилы «Дружба» ввиду отличных эксплуатационных характеристик эффективно справиться с поставленной задачей по распиловке кругляка. Если планируется большие объёмы работ, можно установить ещё более мощную цепную пилу «Урал».

И, хотя среди покупателей бытует мнение, что данная модель уже давно морально устарела, агрегат «Дружба-4» всё же имеет актуальность использования в качестве основной режущий части домашней пилорамы благодаря тому, что:

Детали корпуса изготовлены из высококачественного алюминиевого сплава;
Модель отличается высокой производительностью;
Наличие механического тормоза цепи ;
Исключительная надежность двигателя.

Бензопила «Урал» унаследовала от легендарной «Дружбы» надежность и качество. Современные модели Пермского завода пользуются стабильным спросом у покупателя.

Бытовые пилы имеют упрощенную конструкцию (легко использовать без должного опыта);
Бензопила « Урал » обладает более высоким показателем мощности (5 лошадиных сил, у «Дружбы» — всего 4);
Простота ремонта.

Самодельное оборудование

Самодельная шинная пилорама представляет собой агрегат, который осуществляет распиловку леса цепью, закреплённой на шине. Поэтому во многих источниках такую установку называют самодельной цепной пилорамой.

Процесс пиления происходит в результате работы двигателя. Сам мотор может быть как бензиновым (дизельным), так и электрическим. Главным положительным фактором установки бензопилы на каркас является то, что пила может быть в любой момент снята и использована по изначальному предназначению.

Эскизы и чертежи

Чтобы домашний распиловочный агрегат трудился без сбоев, его нужно собирать, используя только качественные понятные чертежи. Это необходимо в первую очередь с точки зрения безопасности, чтобы в дальнейшем смонтированное оборудование не вызывало нареканий в процессе эксплуатации и не представляло угрозы здоровью хозяина.

Чертежи и размеры несложно отыскать в сети интернет, затем распечатать или срисовать

Важно чтобы план сборки пилорамы содержал основные элементы:

Рельсы;
План крепления основания;
Передвижная конструкция и закрепленная на ней бензопила.

Кроме того, в обязательном порядке необходимо предусмотреть зажимы для бревен. При сборке пилорамы необходимо постоянно контролировать уровни, а по завершении установки проверить устойчивость всего оборудования.

Нюансы установки пилорамы

Сложностей с выбором места под пилораму обычно не возникает. Тут всё на усмотрение хозяина в зависимости от целей и задач, которые возлагаются на самодельное оборудование. Необязательно для пилорамы задействовать пустующий сарай или гараж, возможно, вполне достаточно где-нибудь на хоздворе соорудить простенький навес.

Установка основания может осуществляться на подготовленный бетонный пол, но в любом случае потребуются элементы крепления: анкерные болты, армирование фундамента, сварка и т. д. Затем по основанию прокладывают рельсы, которые устанавливают при помощи боковых креплений.

Подвижный элемент самодельной пилорамы

Подвижный элемент представляет собой обычную раму, которая должна двигаться по рельсовому маршруту вперёд и в обратном направлении. Обычно элемент должен находиться на роликах, которые прикреплены к раме. Сама роликовая система должна быть закреплена на полозьях.

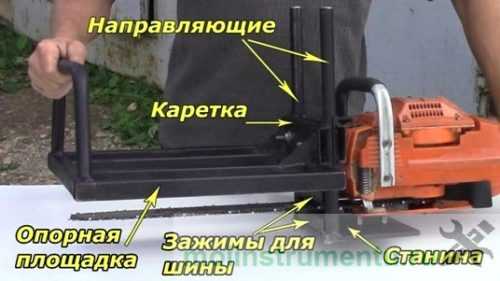

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

Бензопила, которая используется в качестве приводного режущего источника
Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

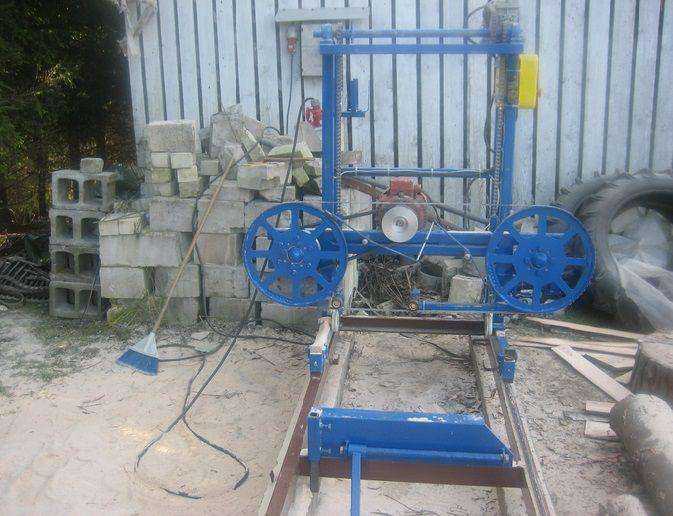

Как сделать ленточную пилораму и что для этого требуется

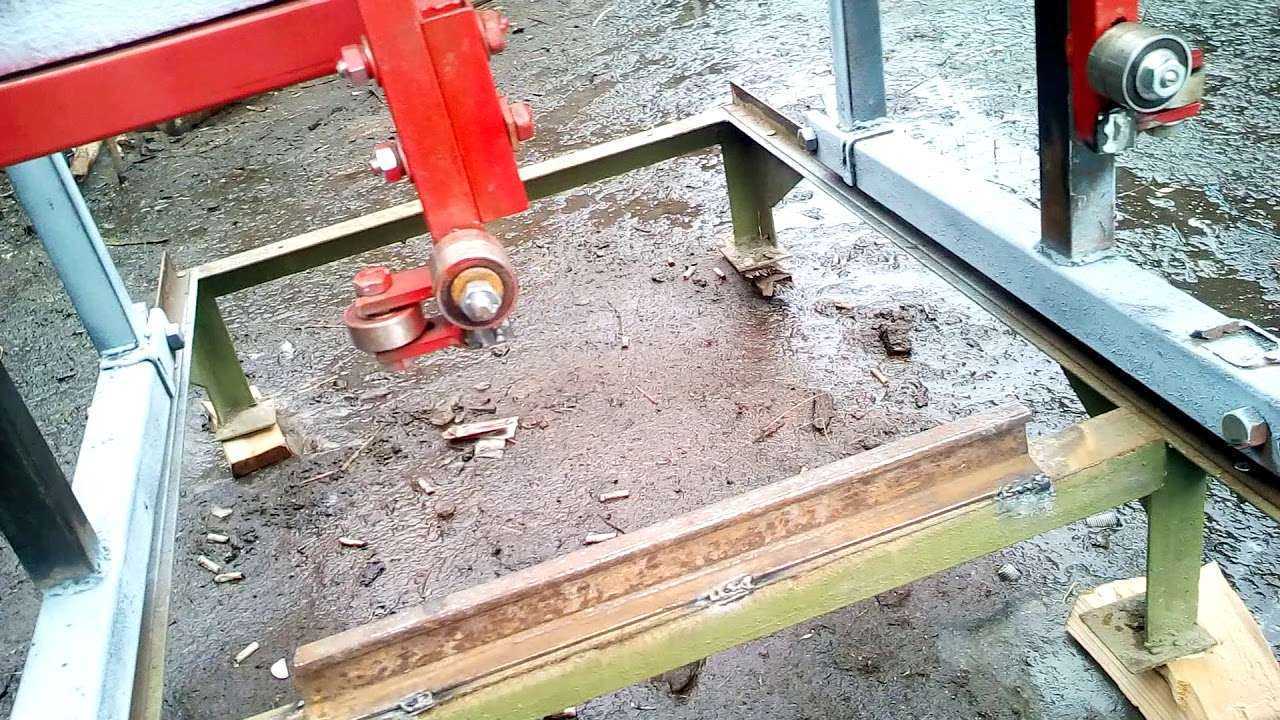

Рельсовые направляющие делаются из швеллера или балки с выдержанной геометрией или заводских рельсов с узкоколейки.

Ролики вытачиваются на токарном станке и закаливаются. В роликах лучше применить подшипники качения.

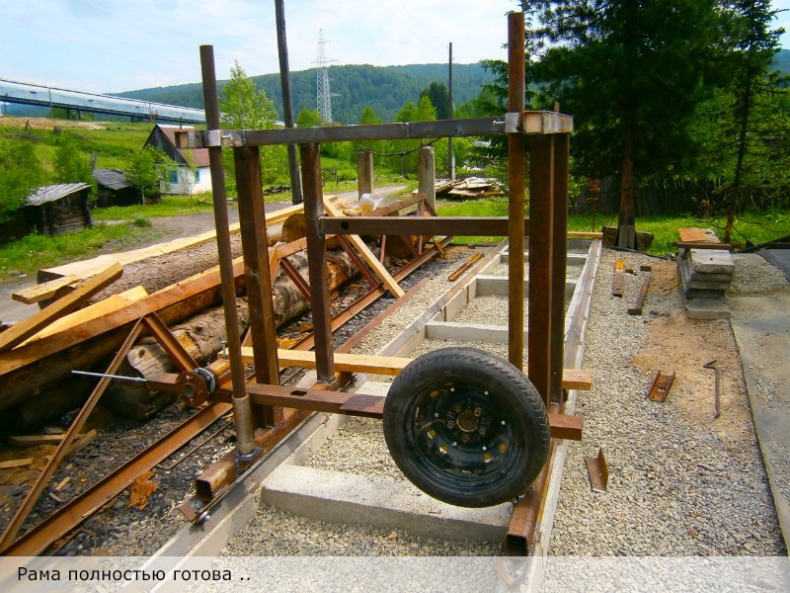

Рама, место для заготовок и пильная каретка производятся из толстостенных профилей прямоугольного и квадратного сечения для обеспечения необходимой прочности при изменении нагрузок.

Механизм, регулирующий высоту рабочей каретки, изготавливают из металлических квадратных профилей с ползунами и двумя болтами с гайками. Детали используют со старых токарных станков или вытачивают новые.

Колеса, полотно ленты и валы с подшипниками качения можно взять от списанных комбайнов или другой сельхозтехники. Размер сечения направляющей должен быть порядка 500 мм во избежание механических напряжений конструкции и повреждений у основания зубьев пильного полотна.

Затраты на изготовление пилорамы в домашних условиях могут составить несколько десятков тысяч рублей. Желательно собирать лесопилку, имея чертежи.

Самодельная ленточная пилорама своими руками собирается с использованием следующих инструментов:

углошлифовальная машина;
бытовой сварочный аппарат;
вертикально-сверлильный станок;
дрель;
буры по бетону;
сверла;
слесарные струбцины;
ключи торцовые и рожковые;
плоскогубцы;
метизы и крепеж;
лазерный уровень.

Оптимальная площадка для сооружения пилорамы — 3х6 м, при условии длины продукции до 6 м. Размещать установку желательно в помещении или соорудить потом навес из подручных средств для возможности работы в любую погоду. Главное, чтобы площадка делалась добросовестно.
