Плоскошлифовальный станок своими руками

Принцип работы плоскошлифовальных станков

Ленточный плоскошлифовальный станок

Главным отличием этого типа оборудования от электрического наждака является степень обработки заготовки. Оно предназначено не только для заточки режущих частей, но и для снятия определенного слоя материала.

Конструктивно станок состоит из силового агрегата (электродвигателя), который располагается в основном корпусе. С помощью передаточных механизмов (ременная или шестеренчатая) происходит вращение заточного вала. Для фиксации заготовки предусмотрена станина, которая чаще всего соединяется с корпусом агрегата.

В зависимости от конструкции обрабатывающие агрегаты по металлу могут быть следующих типов:

• расположение шпинделя – вертикальное или горизонтальное. Это влияет на методику обработки детали;
• точность удаления металлического слоя. Это зависит от настроек оборудования. Для заводских моделей она составляет десятые доли микрон. В самодельных установках добиться таких результатов проблематично;
• движущийся элемент. Для обработки больших заготовок может изменяться положение шлифовальной части или самой детали В последнем случае необходим движущийся столик.

Для изготовления плоскошлифовального станка своими руками применяют схемы с ручной настройкой параметров. Несмотря на относительно большие погрешности они отличаются простотой реализации для работы по металлу и дереву.

Электромотор для станка

Производительность шлифовального станка будет напрямую зависеть от установленного в его конструкцию двигателя

При сборке самодельного оборудования важно внимательно отнестись к выбору электромотора:

1. Простые станки можно изготавливать на основе электродвигателя из стиральной машины. Это дешевые модели, которые удивляют своей надежностью, производительностью и долговечностью.
2. Идеальным вариантом считаются двигатели, которые делают 1000–1500 оборотов в минуту. Мощные электромоторы со скоростью вращения более 3-х тысяч оборотов в минуту небезопасны для самодельных конструкций. Из-за большой нагрузки детали могут не выдержать, и станок сломается.
3. Оптимальный показатель мощности для самодельного оборудования — 100–200 Вт. Желательно, чтобы мощность можно было повысить до 400 Вт. Большей мощности для самоделки не нужно.
4. Лучше всего устанавливать трехфазовый двигатель.

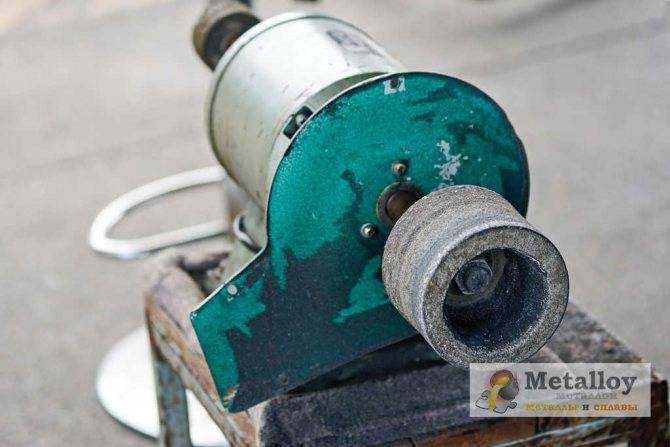

Электродвигатель для станка

Ремень

Чтобы приводить шлифовальный круг в движение, необходим качественный ремень. Оптимальная ширина ремня — 12 мм. Более тонкие модели меньше перегружают двигатель, однако они менее долговечны.

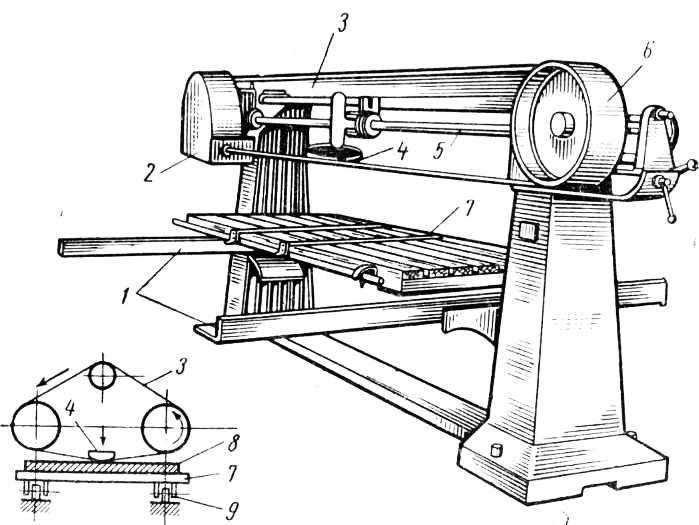

Устройство плоскошлифовального станка

Для конструирования шлифовального оборудования по обработке дерева вам понадобятся следующие комплектующие и подручные средства:

1. Данный механизм формирует рабочая поверхность, на котором выполняется монтаж исполняющего органа. Стол может крепиться относительно столешницы в любом положении, зависимо от технологических потребностей.
2. Станок снабжается приводом, предназначение которого — это перемещать рабочий стол в требуемом направлении.
3. Над данным столиком располагается рабочая лента. Ее местоположение определяется за счет винтового механизма.
4. Процесс шлифовки выполняется при помощи поперечного перемещения стола и возможности продольного перемещения утюжка.
5. Лента движется посредством электрического двигателя.
6. Также станок комплектуется пылеприемником, куда транспортируются отходы, образованные после шлифования.

При задании технических характеристик шлифованию, нужно исходить из свойств обрабатываемого материала и его шероховатости. Таким образом, корректируются следующие параметры:

• скорость;
• «грубость» рабочей шкурки;
• сила, с которой поверхность обрабатываемой детали или полуфабриката должна прижиматься к шкурке.

Выбор относительно зернистости шкурки делается исходя из необходимого конечного результата. Сила, применяемая для прилегания ленты, и скорость выступают в роли основополагающих показателей. В случае если лента будет прижата недостаточно, а скорость процесса шлифования будет значительной, то существует вероятность фрагментальной (неполной) обработки.

Имеется в виду, что определенные площади не будут подданы обработке. Если смоделировать обратную ситуацию, при значительном давлении и слабой подаче полуфабрикат, скорее всего, почернеет.

Рекомендации по изготовлению плоскошлифовального станка своими руками

Серийные станки плоскошлифовальной группы, кроме высокой стоимости, отличаются также большими габаритами. Такой станок способна вместить в себя не каждая мастерская, что также ограничивает их использование в домашних условиях. Именно поэтому многие умельцы предпочитают оборудование, сделанное своими руками.

Многие конструктивные элементы для изготовления плоскошлифовального станка можно найти у себя в мастерской или в гараже, но часть из них все же придется приобрести дополнительно. Это такие материалы и устройства, как:

• металлические уголки двух типов – 50х50х5 и 25х20х1,5 (их суммарное количество будет зависеть от того, какого размера станок вы соберетесь делать);
• трубы с толщиной стенки от 2 мм, изготовленные из нержавеющей стали;
• главный электрический двигатель, частота вращения вала которого составляет 1400–1500 об/мин;
• магнитная плита, размеры которой также будут зависеть от габаритов деталей, которые вы собираетесь обрабатывать;
• 4 подшипниковые опоры и набор шарико-винтовых передач;
• направляющие рельсового типа;
• шлифовальный круг;
• концевые опоры в количестве 2 шт.

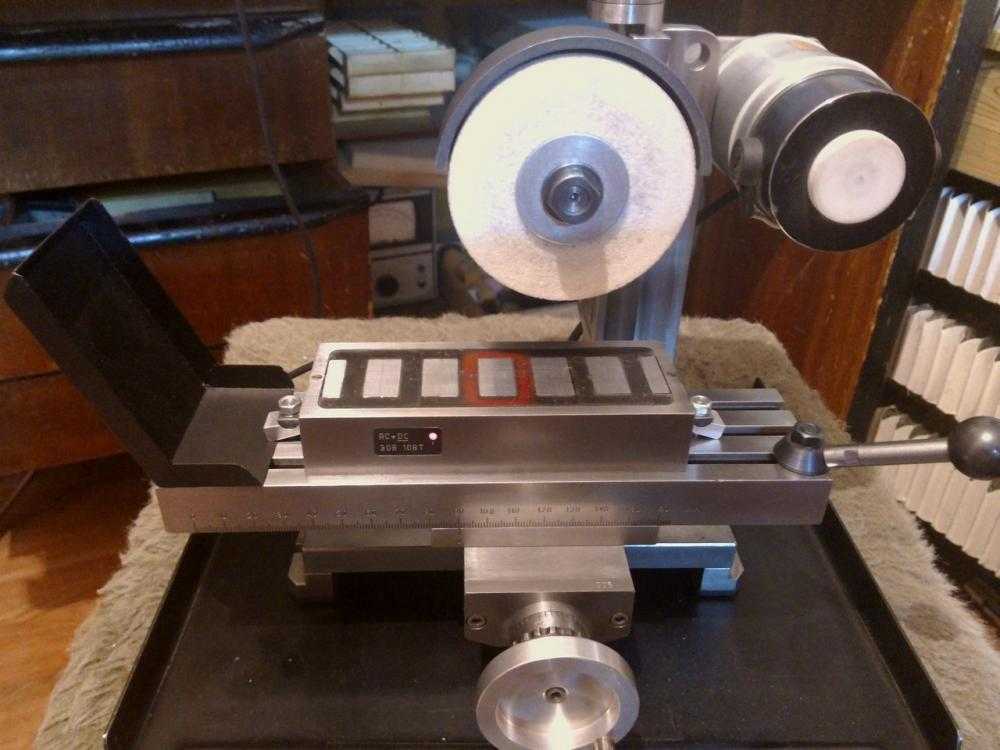

Рабочая поверхность станка с самодельным зажимным приспособлением

Изготовление своими руками плоскошлифовального станка начинают со станины, каркас которой собирается из уголков, нарезанных по требуемым размерам и соединенных при помощи сварки. Чтобы увеличить способность станины поглощать вибрации, возникающие в процессе работы станка, в ее нижнюю часть можно вмонтировать лист ДСП.

Следующий конструктивный элемент оборудования, который необходимо будет изготовить, – это рабочий стол, для которого используется 4-миллиметровый лист стали, привариваемый к верхней части каркаса. На поверхности готового рабочего стола фиксируют рельсовые направляющие, которые должны отличаться высокой прочностью и точностью изготовления. Такие направляющие можно приобрести в готовом виде либо заказать у квалифицированного фрезеровщика.

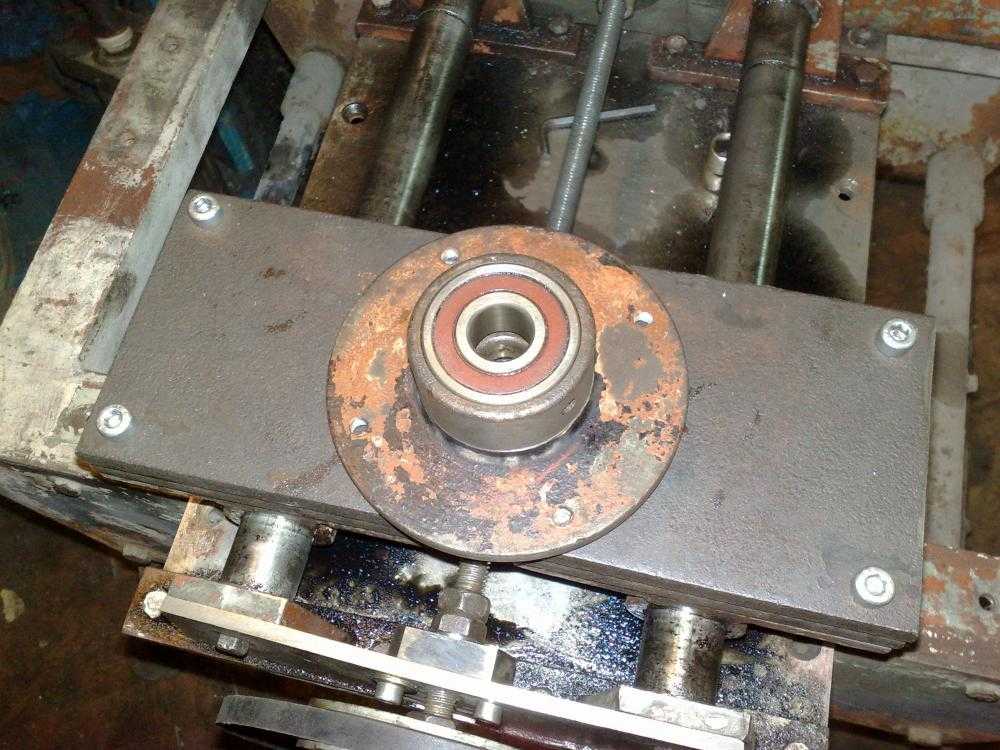

Магнитная плита для шлифовального станка

По направляющим рабочего стола будет перемещаться каретка, на которой размещают магнитную плиту или специальное зажимное приспособление. Каретка также изготавливается своими руками из уголков, которые нарезаются по требуемым размерам и соединяются при помощи сварки. На каретке при помощи винтовых соединений фиксируются колесики и элементы шарико-винтовой передачи. Винт с рукояткой, который будет отвечать за перемещения каретки, устанавливается в подшипниковые опоры, фиксируемые по обоим краям рабочего стола. В завершение на каретке необходимо зафиксировать магнитную плиту или зажимное устройство.

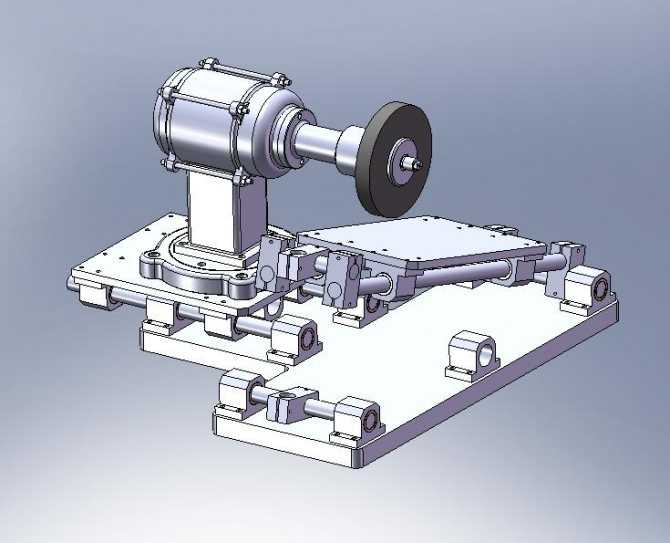

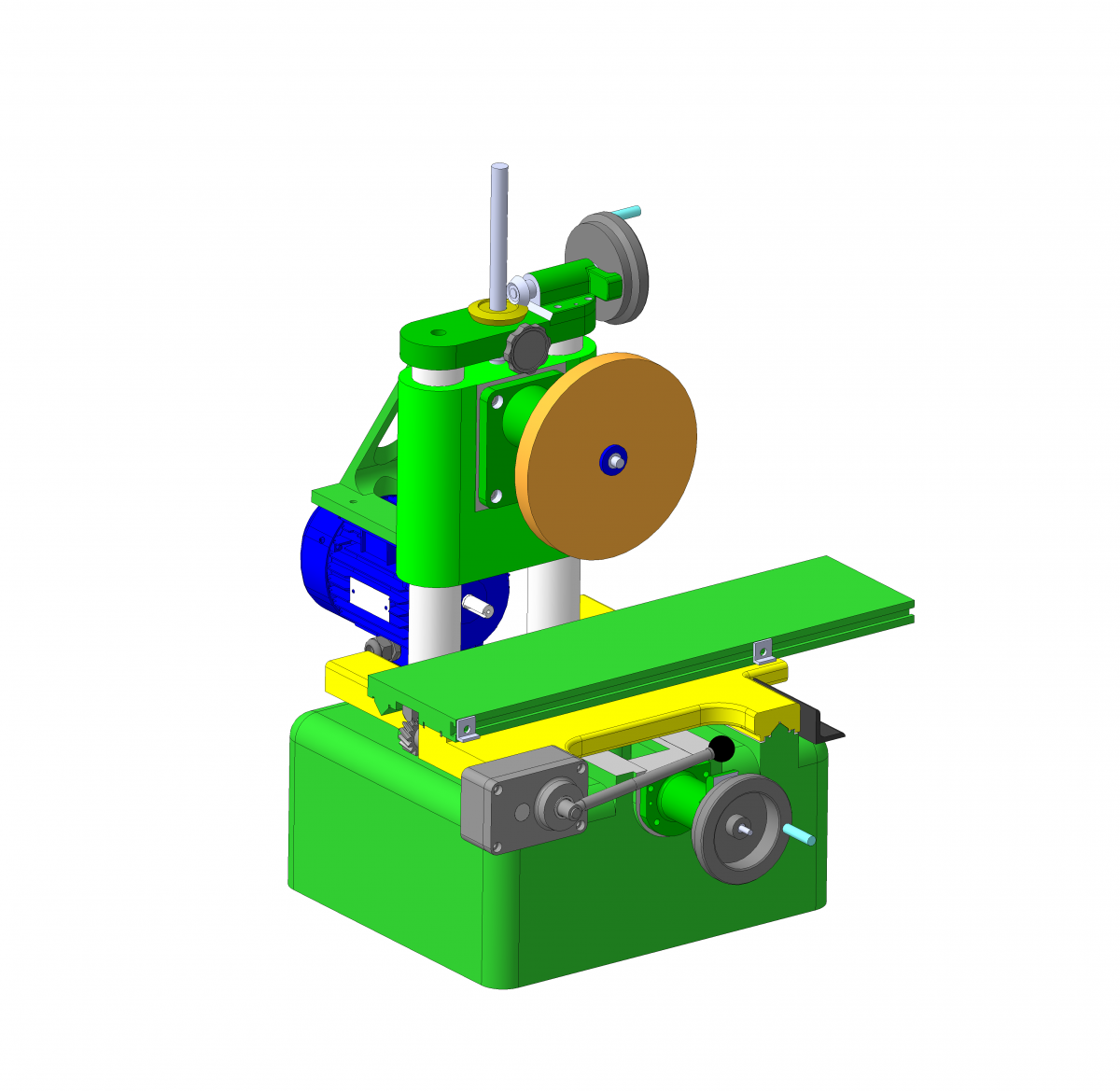

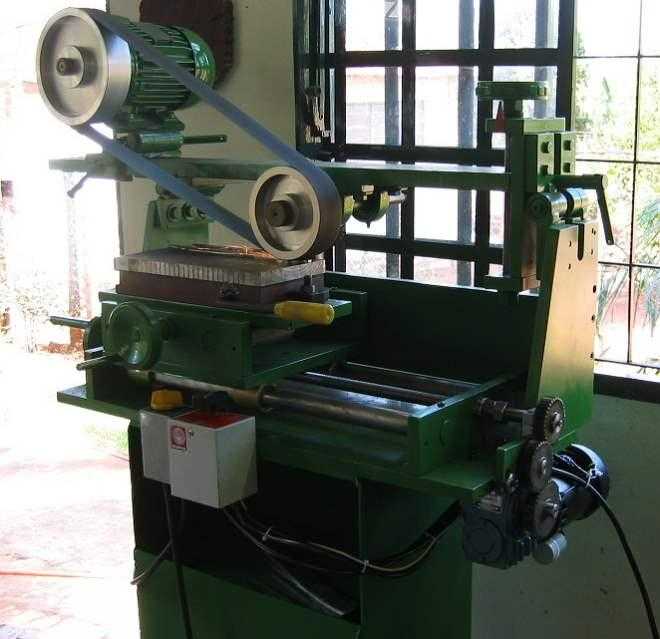

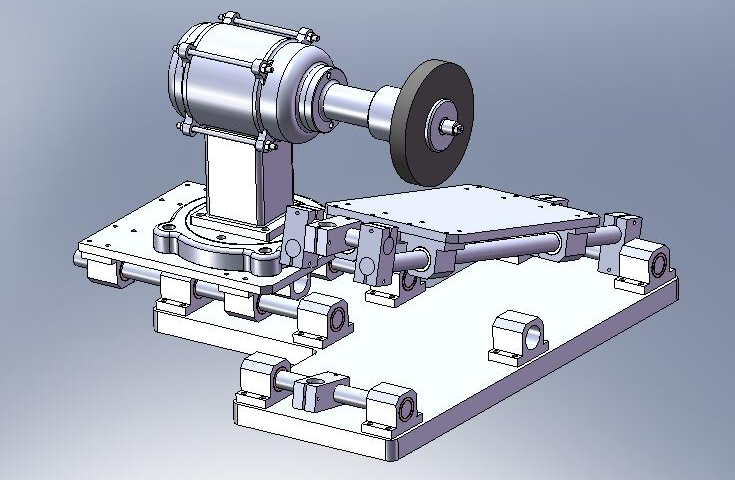

Самодельный плоскошлифовальный станок с абразивным кругом в качестве рабочей части

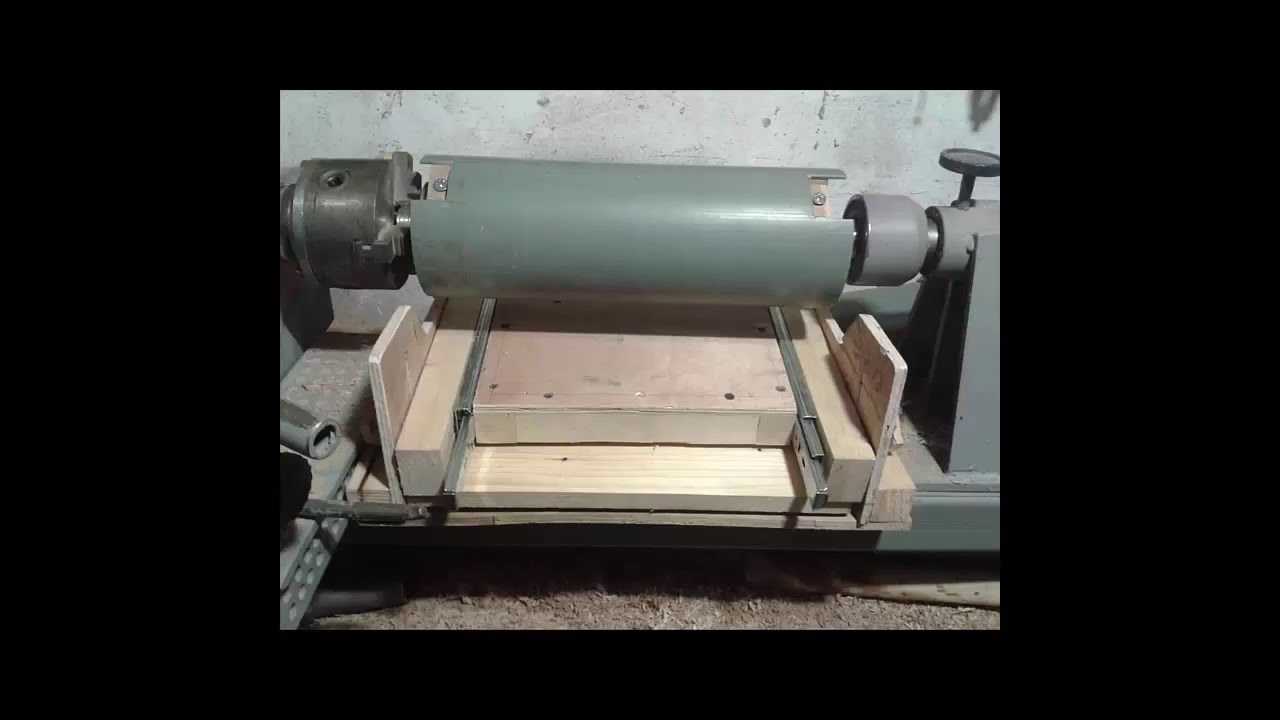

Самодельный шлифовальный станок ленточного типа

Электрический двигатель, на валу которого фиксируется шлифовальный круг, будет перемещаться в вертикальном направлении при помощи двух направляющих. В качестве последних можно использовать трубы из нержавейки, приваренные к станине. Вертикальное движение основанию из металлической пластины, на которой будет зафиксирован электродвигатель, сообщается при помощи элементов шарико-винтовой передачи.

Одна опора передачи фиксируется в верхней части труб-направляющих, а вторая – на самом основании. Для обеспечения вращения шлифовальных кругов можно использовать электродвигатели от старых стиральных машин или пылесосов. После того как вся конструкция собрана, необходимо подвести к двигателю электропитание, смазать все направляющие и выполнить пробный запуск вашего самодельного плоскошлифовального оборудования.

Гриндер или шлифовальный станок своими руками

А еще шлифовальный станок называют гриндером, которая переводится с английского grinder как дробилка.

Дробилки бывают для камней, дробилки для мяса – у нас мясорубки, бывают садовые дробилки, выпускающие щепу. Но если слово употребляется самостоятельно – просто гриндер, имеется в виду только одно: шлифовальный станок в сфере обработки металлов.

1. Сферы использования
2. Делаем с диском или с лентой?
3. Выбираем ленту
4. Конструирование самодельного ленточного шлифовального станка
5. Техника безопасности при работе на шлифовальном гриндере

Сферы использования

Гриндер хорош и полезен везде, в том числе в домашнем хозяйстве – от грамотной заточки ножа высокого качества или портновских ножниц до шлифовки сложной детали из металла или другого «трудного» материала. Иными словами, инструмент нужный, в хозяйстве пригодится.

Тем более, что смастерить его своими руками вполне реально. Для этого вовсе необязательно иметь специальное оборудование и солидный профессиональный опыт.

Повозиться, конечно, придется, но зато вы сделает именно то, что вам нужно и, что весьма немаловажно, сэкономите серьёзную сумму денег вплоть до нескольких тысяч американских долларов

Делаем с диском или с лентой?

По широте продуктовой линейки с шлифовальными станками могут поспорить разве что токарные станки. Гриндеров на рынке предлагается огромное количество – всех мастей и размеров.

Самый известный и примитивный в виде знаменитого наждака – пары кругов из шлифовального камня с прикрученным мотором. Продаются эти станки с самыми разнообразными схемами и принципами действия.

Но если вы планируете сделать самодельный шлифовальный станок самостоятельно, лучше остановиться и выбрать между двумя вариантами: дисковым или ленточным.

• Дисковый гриндер шлифовальный слой из абразива наносится на диск, который во время включения вращается.
• Ленточный станок, в котором абразив нанесен на ленту, намотанную на ролики.

Если же у вас впереди серьёзные шлифовальные работы по точной финишной доводке со сложными деталями, выбирайте ленту.

Нужно брать во внимание разницу между иском и лентой не только по их функциональных особенностях. Еще один важный фактор – мощность привода

Шлифуете деревянные зеготовки небольшого размера – вам хватит мощности в пределах 160 – 170 Вт.

Такую спокойно выдаст элементарный мотор от стиральной машины или даже от старой дрели.

Для шлифовки массивных и габаритных деталей мощность будет нужна повыше: до 1200 Вт. Сразу заметим, что покупка конденсаторов к станку обойдется вам ненамного дешевле самого мотора.

Виды и особенности

К рассмотрению предлагается три модификации, наиболее применимые для домашних нужд.

Плоскошлифовальная машина JET 16-32 Plus. Эта машина имеет превосходные технические параметры, которых более чем достаточно в домашнем обиходе и для мелких ремонтных работ. Точность обработки поверхности детали «начисто» может достигать 10-х долей микрона.

Станок потребляет мощность на уровне 2 киловатт, что также является приемлемым для домашних условий работы, ведь не каждая электросеть сможет обеспечить работу 10…15-киловаттного агрегата. Незначительные габариты и масса (61 кг). Характеристики выполнения основной работы следующие:

Плоскошлифовальная машина PROMA РВР-400А. Это уже уровень профессионального оснащения, укомплектован ЧПУ. Есть рабочая поверхность, которая предназначена под достаточно значительную нагрузку (350…380 кг), позволит обработать крупногабаритные полуфабрикаты. Мощность такой машины составляет 10 кВт. Имеет следующие рабочие параметры:

• 1100 мм – максимально возможная продольная подача;
• 240 мм – возможности осуществления поперечной подачи;
• 550 мм – максимальный подъем «рабочего органа» над станиной.

Этот экземпляр приведен более в качестве примера, ведь оборудование с весом почти 4 тонны необходим в условиях производства, а не в домашней мастерской.

Плоскошлифовальный механизм ЛШ-322. Изготовитель этого оборудования презентует его в качестве машины для небольших ремонтных помещений. Как раз то, что нам необходимо. Станок имеет незначительные габариты – 1050×1000×1800 мм, масса в 700 килограмм. Значительно компактней предшествующего образца.

Имеет прекрасные характеристики относительно точности обработки – предельные отклонения составляют в районе 3…5 микрон, а шероховатость – 0,16 мкм. Все-таки для домашних нужд данный механизм является дорогим (его цена составляет около 15000 долларов), а также массивным.

Видео: самодельный станок по шлифовке поверхностей.

Виды и особенности

К рассмотрению предлагается три модификации, наиболее применимые для домашних нужд.

Плоскошлифовальная машина JET 16-32 Plus. Эта машина имеет превосходные технические параметры, которых более чем достаточно в домашнем обиходе и для мелких ремонтных работ. Точность обработки поверхности детали «начисто» может достигать 10-х долей микрона.

Станок потребляет мощность на уровне 2 киловатт, что также является приемлемым для домашних условий работы, ведь не каждая электросеть сможет обеспечить работу 10…15-киловаттного агрегата. Незначительные габариты и масса (61 кг). Характеристики выполнения основной работы следующие:

Плоскошлифовальная машина PROMA РВР-400А. Это уже уровень профессионального оснащения, укомплектован ЧПУ. Есть рабочая поверхность, которая предназначена под достаточно значительную нагрузку (350…380 кг), позволит обработать крупногабаритные полуфабрикаты. Мощность такой машины составляет 10 кВт. Имеет следующие рабочие параметры:

• 1100 мм – максимально возможная продольная подача;
• 240 мм – возможности осуществления поперечной подачи;
• 550 мм – максимальный подъем «рабочего органа» над станиной.

Этот экземпляр приведен более в качестве примера, ведь оборудование с весом почти 4 тонны необходим в условиях производства, а не в домашней мастерской.

Плоскошлифовальный механизм ЛШ-322. Изготовитель этого оборудования презентует его в качестве машины для небольших ремонтных помещений. Как раз то, что нам необходимо. Станок имеет незначительные габариты – 1050×1000×1800 мм, масса в 700 килограмм. Значительно компактней предшествующего образца.

Имеет прекрасные характеристики относительно точности обработки – предельные отклонения составляют в районе 3…5 микрон, а шероховатость – 0,16 мкм. Все-таки для домашних нужд данный механизм является дорогим (его цена составляет около 15000 долларов), а также массивным.

Видео: самодельный станок по шлифовке поверхностей.

Наиболее интересные модели, их характеристики и цены

Станок JET 16-32 Plus. Данная модель плоскошлифовального станка имеет привлекательную цену от 1200 до 1500 у.е. Кроме того она обладает превосходными характеристиками, которых в домашних условиях вполне достаточно. Так точность чистовой обработки поверхности детали достигает десятые доли микрометра.

Потребляемая мощность станка – 2кВт, что для домашних условий тоже не маловажный фактор, не все электросети способны выдать на одного потребителя 10 – 15 кВт. Малые габариты, вес (65 кг) и станина на колесах позволяют легко найти удобное место для работы. Характеристики шлифования следующие:

• минимальная толщина – 0,8 мм;
• максимальная толщина – 75 мм;
• предельная ширина детали для шлифования – 810 мм.

Скорость вращения барабана достигает 1400 об/мин с регулируемой скоростью подачи абразивного элемента от 0 до 3 м/с.

Шлифовальный станок FDB MM 1130, предназначен для шлифования металла и дерева. Его отличительная особенность – цена и размеры. Стоимость до 400 у.е., вес всего 35 кг – позволит установить его на верстак в гараже. Размеры станка довольно таки компактные — 455 х 400 х 385 мм.

Плоскошлифовальный станок PROMA РВР-400А. Это профессиональное оборудование с ЧПУ. Плита с электромагнитом и рабочий стол, предназначенный под большую нагрузку (400 кг), позволяет обрабатывать крупногабаритные детали. Мощность такого агрегата – 10 кВт.

Обладает следующими характеристиками: 1,1 м – максимальная продольная подача; 238 мм – поперечная подача; высота подъема шпинделя над столом – 540 мм. Данный пример приведен больше для образца, так как станок весом в 3,5 тонны и с ценой в 30 000 у.е. нужен на производстве, а не в быту.

Плоскошлифовальный станок ЛШ-322. Производитель станка позиционирует его как оборудование для малых ремонтных мастерских с индивидуальной трудовой деятельностью. Как раз наш вариант. Станок обладает малыми размерами – 1000Х970Х1800 мм, с массой в 700 кг.

Действительно гораздо компактней предыдущего примера. При этом он обладает прекрасными характеристиками точности обрабатываемой поверхности – отклонения не более 3 -4 мкм при шероховатости 0,16 мкм. Станок полуавтоматический. Всем хорош станок. Но и цена такого оборудования, хотя и оправдана, но все же для домашнего применения несколько великовата – 15 000 у.е. Такое оборудование должно приносить прибыль владельцу.

Плоскошлифовальный станок своими руками: пошаговая инструкция

Основным элементом любого механического оборудования является силовая установка. Для этой роли лучше всего подойдет электродвигатель асинхронного исполнения. Частота вращения выходного вала мотора должна быть на уровне 900…2000 об/мин. Здесь все упирается в необходимый конечный результат.

Главная «головоломка» состоит в том, что нет каких-либо конкретных схем по изготовлению подобного механизма своими руками. Эксперты советуют отталкиваться от физических параметров обрабатываемого материала: будь то обработка по дереву или по металлу. Хороший бытовой механизм предназначен для обработки негабаритных полуфабрикатов. Для этого используют абразивную ленту.

Практические советы для изготовления составляющих собственноручно:

• основная ось — ее можно изготовить из деревянной породы, рекомендуемый диаметр составит около 25…35 см;
• натяжная система — монтируется на основе электрического мотора. Данный механизм предназначен для выполнения натяжения ленты. Рекомендована возможность регулировки в вертикальной плоскости;
• рабочий столик — наверное, является наиболее важным элементом, которым должен быть укомплектован любое плоскошлифовальное оборудование. Вследствие того, что менять положение вала электродвигателя очень непростая задача — уровень воздействия абразивной ленты на обрабатываемую заготовку можно регулировать за счет поднимания или опускания этой составляющей.

Для обрабатывания необходимых полуфабрикатов из твердых или закаленных сортов стали вместо абразивной ленты можно использовать корундовые круги. Они устанавливаются на вал двигателя, порядок шлифования остается тот же.

В общем говоря, плоскошлифовальный станок является незаменимым оборудованием в любом деле и любой мастерской для выполнения качественной и оперативной работы. Более того, сконструированный плоскошлифовальный аппарат собственноручно позволит вам познать все его функции и возможности, а также выполнить под нужды и будущий функционал – не более и не менее.

Также выполнение этого конструирования позволит вам сэкономить значительные финансовые средства, отказавшись от посредничества и коммерческих «накруток» на данное оборудование.

Видео: как сделать плоскошлифовальный станок своими руками.

https://youtube.com/watch?v=lb5D3QycNmw

Republished by Blog Post Promoter

Принцип работы

Главное отличие этого вида механизма от наждаков – уровень обрабатывания заготовок. Оно сгодится не лишь для затачивания режущих приспособлений, но и для уборки ненужных слоев материала.

Физически станок комплектуется силовым механизмом (электродвигателем). За счет передаточных элементов (ременной или зубчатой передач) вращается заточный вал. Для надежного фиксирования заготовок предусматривается основа, зачастую присоединяемая к корпусу механизма.

Зависимо от конструктивных особенностей, обрабатывающие механизмы могут быть таких видов:

• положение рабочего органа – вертикальный или горизонтальный шпиндель. Это напрямую отражается на методике обработки;
• точность при удалении ненужных слоев. Для производственных модификаций это десятые части микрона. В самодельных машинах получить такие параметры очень сложно;
• передвижной орган. Для обрабатывания габаритных деталей может меняться расположение шлифовального элемента или непосредственно детали. Во втором случае появляется необходимость в комплектации движущимся столиком.

Для изготовления плоскошлифовальной машины собственными руками применяются приемы с ручными настройками. Невзирая на достаточно значительные погрешности, их отличает простота исполнения.

Плоскошлифовальные станки для производства и использования в домашней мастерской

Плоскошлифовальные станки предназначаются для придания металлу, деревянным заготовкам, срезам пластиковых труб необходимой гладкости, снятия заусенцев, окалин и прочих дефектов, которые неизбежно появляются при резке, пайке, сварке и других видах механической и термической обработке. Точность профессиональных (с ручной отладкой и ЧПУ) составляет 0,16 микрон. Плоскошлифовальный станок своими руками собранный из подручных материалов имеет большую погрешность, больше требуется и времени, чем на аналогичную обработку на станке с ЧПУ.

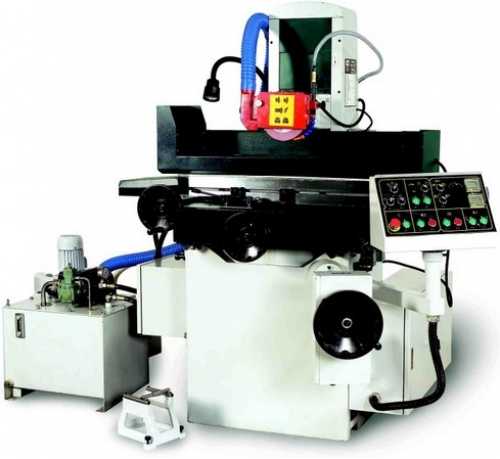

Плоскошлифовальный станок

Беря в расчёт, что в домашних условиях обработка металлических деталей весом в полтонны врятли понадобится, то и вес самого станка будет значительно ниже. Чаще в домашних и автомобильных мастерских обработка проводится вручную, а не с установкой детали на столе, что объясняется малым весом деталей. Точность плоскошлифовальных станков, где требующая обработки деталь удерживается навесу, напрямую зависит от верности руки мастера. Качество шлифовки далеко от уровня, что даёт плоскошлифовальный станок с ЧПУ, но это и не требуется при обработке деталей бытового назначения.

Шлифовальный станок по дереву своими руками

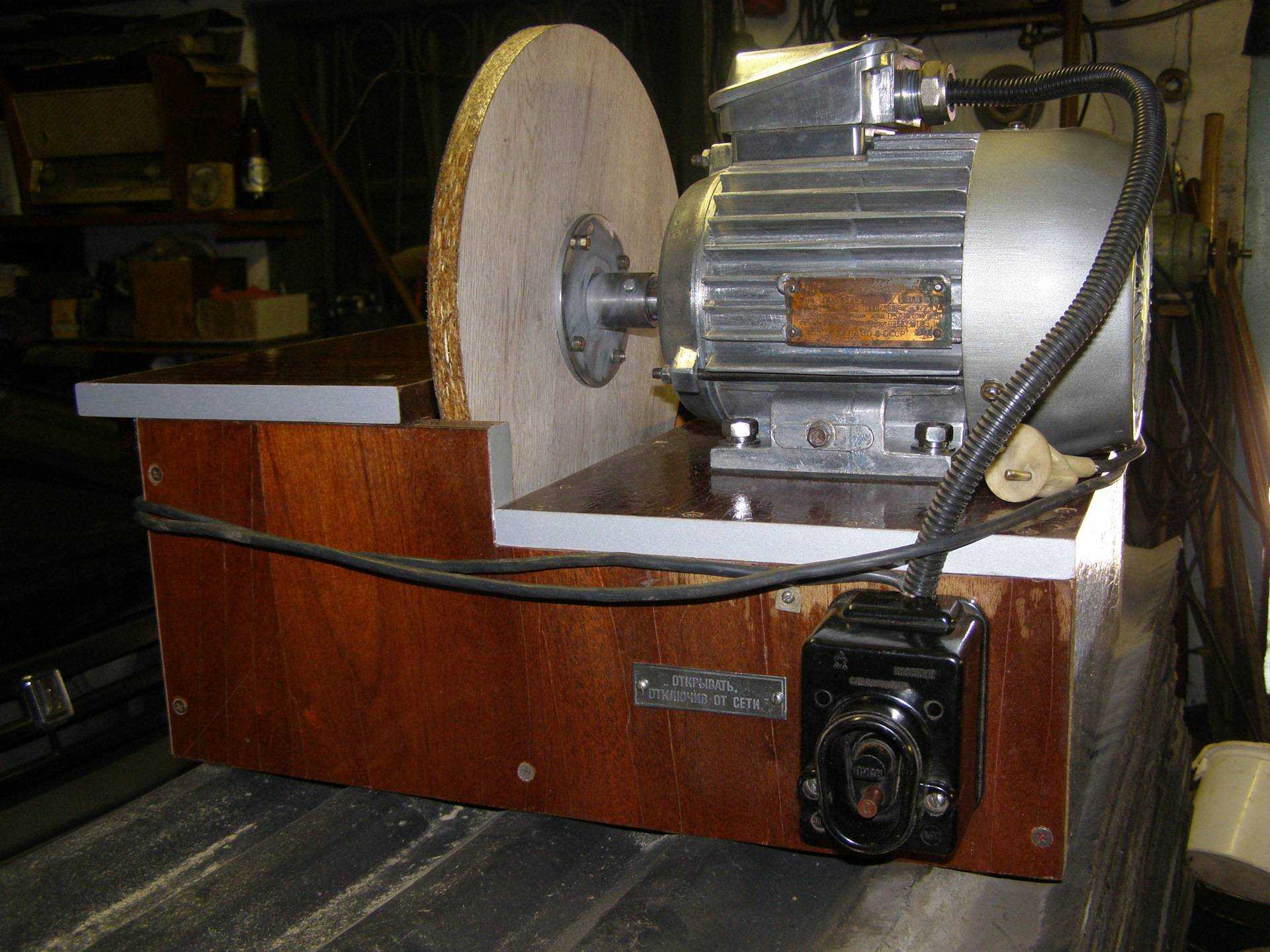

Самый простой самодельный шлифовальный станок по дереву сделанный своими руками: фото и подробное описание изготовления станка. Шлифовальные станки, которые продаются в магазинах, стоят дорого, есть и дешевые варианты – но они весьма ненадежны. Сделать простой и надёжный шлифовальный станок можно своими руками. Для этого понадобится мотор от советской стиральной машинки, фанера и ДСП.

Материалы для изготовления станка:

• двигатель стиральной машины;
• фанера, ДСП;
• уголок – 4 шт.;
• саморез;
• болт;
• гайка;
• шайба;
• конденсатор;
• выключатель;
• наждачная бумага (круг);
• резина.

Процесс изготовления самоделки, показан на этих фото:

Взял мотор от стиральной машинки, который был когда-то отложен до лучших времен, прочистил и подключил к сети, чтобы проверить как он работает.

Подключил двигатель в соответствии с такой схемой.

Чтобы станок было удобно переносить, была изготовлена ручка.

Используя циркуль, разметил центр на шкиве мотора, просверлил 3 отверстия, чтобы установить шлифовальный круг.

На куске фанеры был намечен круг, который затем по начерченному контуру был выпилен электрическим лобзиком.

Чтобы закрепить двигатель на станине, использовал уголки.

Подключение двигателя, конденсатора и выключателя – тумблера.

К станине прикручиваем пара дощечек.

На полученных точках опоры была зафиксирована полочка, которая обеспечивает более удобную обработку заготовок.

Сделаны вот такие резиновые ножки прикрученные саморезами к основанию.

Работать на этом станке очень просто и удобно. Деталь ложится на полочку, разворачивается нужной стороной, и шлифуется

И, что очень важно – на этот станок не потрачено ни копеечки, а в результате его хватит очень на долго

Для чистки шлифовального круга можно применить щетку по металлу. Как вариант, сделать съемные диски на липучках, таким образом можно производить быструю замену бывшего в употреблении шлифовального круга.

Недостатки моего станка для шлифовки

Советуем к прочтению другие наши статьи

• Преимущества парников из агроволокно
• Сувенирная продукция с логотипом – лучший презент партнерам или сотрудникам
• Для чего сдают металлолом
• Как сделать город чистым

Практика показала, что станок имеет следующие недостатки:

• Когда я привык к станку, то понял, что двигателя на 380 вт оказалось мало, теперь я планирую переделать станок под двигатель на 1 квт. Станок с данным двигателем позволяет точить деревянные, пластиковые, фанерные заготовки, но не позволяет обтачивать, например, крупные доски и бруски. Металл на данном точильно шлифовальном станке можно обрабатывать толщиной до 2-3мм, уголок толщиной 4-5мм уже обтачивать довольно нудно. Здесь все зависит от целей, у меня 90% целей станок выполняет отлично, но когда нужно обточить крупную заготовку — мощности не хватает…
• Иногда не хватает регулятора оборотов, это решается подключением частотника.
• Перестановка круга с наждаком занимает порядка 5 минут — нужно снимать 2 кожуха и столик, а затем откручивать круг с наждаком — для кого-то это «5 минут делов», а для меня неудобно, когда нужно что-то подточить более мелким наждаком, а затем снова работать крупным наждаком. Я использую для мелких работ универсальный станок с патроном дрели. А так было бы удобно сделать крепление наждака к кругу на липучке, либо я просто изготовлю второй станок с двигателем на 1квт для крупных работ, а этот оставлю для более мелких работ.
• Как и говорил выше, замена наждака на круге довольно сложная — нужно оторвать старый наждак, можно использовать нагрев или сделать крепление на липучке. Хотя у липучки могут быть свои недостатки — я не видел продаже в нашем городе наждачку для липучки — только маленькие кружки для дрели, а также она может слетать со временем, т.к. будет забиваться опилками. Да и замена наждака на круге нужна не так часто — всего 1 раз в несколько месяцев.
• При обработке дерева — много пыли, нужно подключать пылесос, для этого и начал устанавливать кожухи на станок.

Как сделать самодельный плоскошлифовальный станок по металлу и дереву

Шлифование поверхностей металлических изделий можно делать несколькими способами. Ручной метод не дает должной точности и однородности обработки. Заводские модели оборудования имеют достаточно высокую стоимость. Поэтому в некоторых случаях будет целесообразно сделать плоскошлифовальный станок собственными руками.

Принцип работы плоскошлифовальных станков

Главным отличием этого типа оборудования от электрического наждака является степень обработки заготовки. Оно предназначено не только для заточки режущих частей, но и для снятия определенного слоя материала.

Конструктивно станок состоит из силового агрегата (электродвигателя), который располагается в основном корпусе. С помощью передаточных механизмов (ременная или шестеренчатая) происходит вращение заточного вала. Для фиксации заготовки предусмотрена станина, которая чаще всего соединяется с корпусом агрегата.

В зависимости от конструкции обрабатывающие агрегаты по металлу могут быть следующих типов:

• расположение шпинделя – вертикальное или горизонтальное. Это влияет на методику обработки детали;
• точность удаления металлического слоя. Это зависит от настроек оборудования. Для заводских моделей она составляет десятые доли микрон. В самодельных установках добиться таких результатов проблематично;
• движущийся элемент. Для обработки больших заготовок может изменяться положение шлифовальной части или самой детали В последнем случае необходим движущийся столик.

Одним из различий является тип применяемого наждака. Для этих целей могут использоваться шлифовальные круги или абразивная лента. В последнем случае в конструкции необходимо предусмотреть наличие двух валов с различным диаметром. Это увеличит общую площадь обработки.

Для изготовления плоскошлифовального станка своими руками применяют схемы с ручной настройкой параметров. Несмотря на относительно большие погрешности они отличаются простотой реализации для работы по металлу и дереву.

Изготовление станка своими руками

Основным компонентом оборудования является силовой агрегат. Для этого лучше всего использовать асинхронный электродвигатель. Количество оборотов должно составлять от 800 до 2000. Но все зависит от параметров обрабатываемого изделия.

Главная проблема заключается в отсутствии каких-либо схем для изготовления станка своими руками. Специалисты рекомендуют исходить из характеристик материалов изготовления, которые есть под рукой. Оптимальная бытовая модель предназначена для обработки небольших стальных изделий. Для этого используется абразивная лента.

Рекомендации по изготовлению комплектующих своими руками:

• основной вал. Его можно сделать из дерева, обычно диаметр составляет 25-30 см;
• натяжной механизм. Устанавливается на корпусе электродвигателя. Предназначен для натяжения ленты, должен иметь регулировку по вертикали;
• рабочий стол. Важнейший компонент, который должен иметь плоскошлифовальный станок. Так как изменить расположение вала двигателя проблематично — степень воздействия абразива на заготовку можно корректировать путем поднятия или опускания рабочего стола.

В состав последнего компонента должна входить стальная пластина и ровная часть. Изменение ее положения осуществляется за счет регулируемых ножек. Это оптимальный вариант для самодельной конструкции.

Для увеличения площади обработки можно установить систему валов. Но нужно учитывать, что при этом габариты всего агрегата станут больше.

В целях безопасности необходимо установить защитный щиток. Он изготавливается из оргстекла и крепится с помощью обычной петли. Для обеспечения устойчивости в качестве основы можно использовать стальную плиту. На нее фиксируется электродвигатель и рабочий стол. Также рекомендуется установить кнопку включения/выключения в удобном месте для работающего.

Для обработки деталей из твердосплавных сортов стали вместо абразивной ленты можно использовать корундовые круги. Они устанавливаются на вал двигателя, порядок шлифования остается тот же.

В видеоматериале можно ознакомиться как изготавливался тарельчатый плоскошлифовальный станок своими руками:
