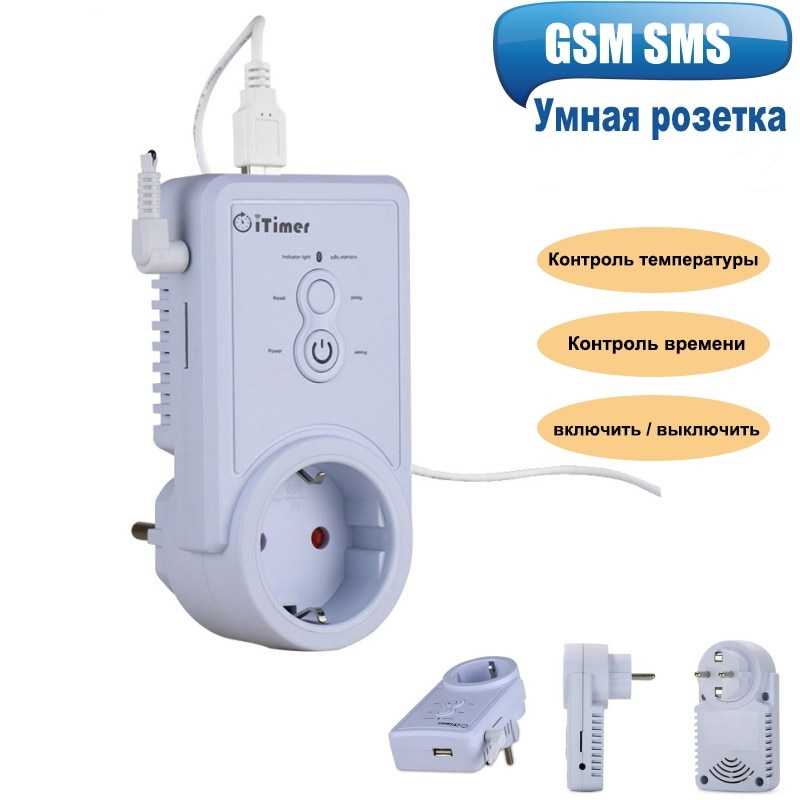

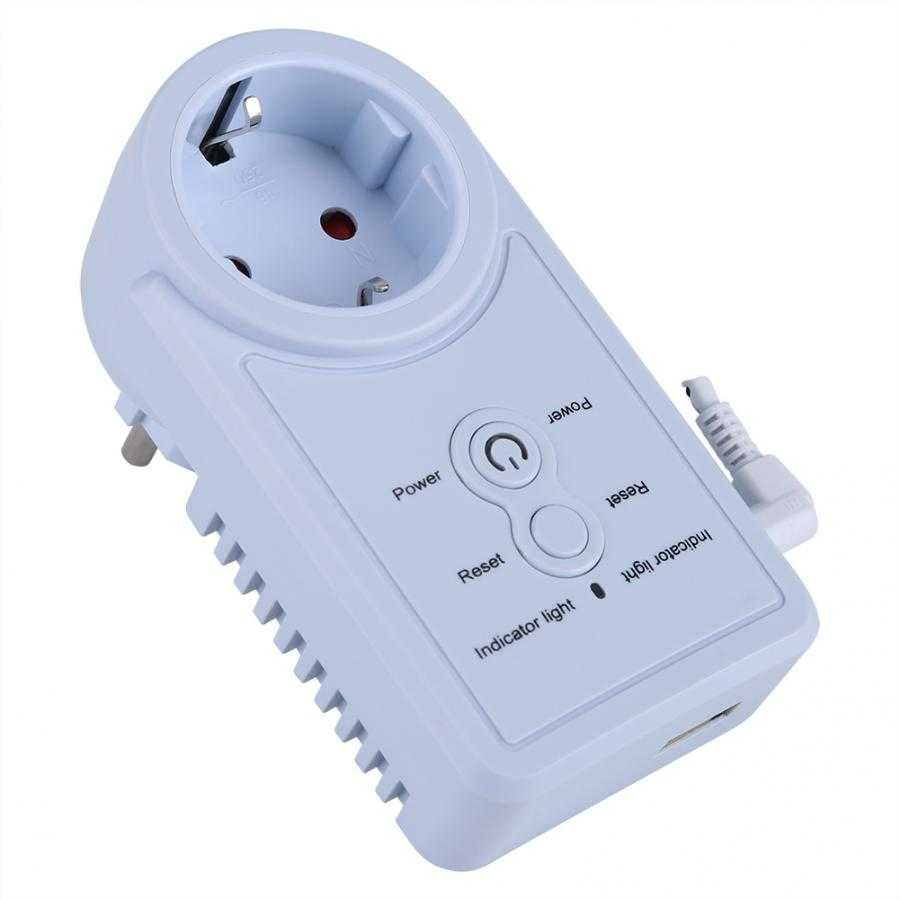

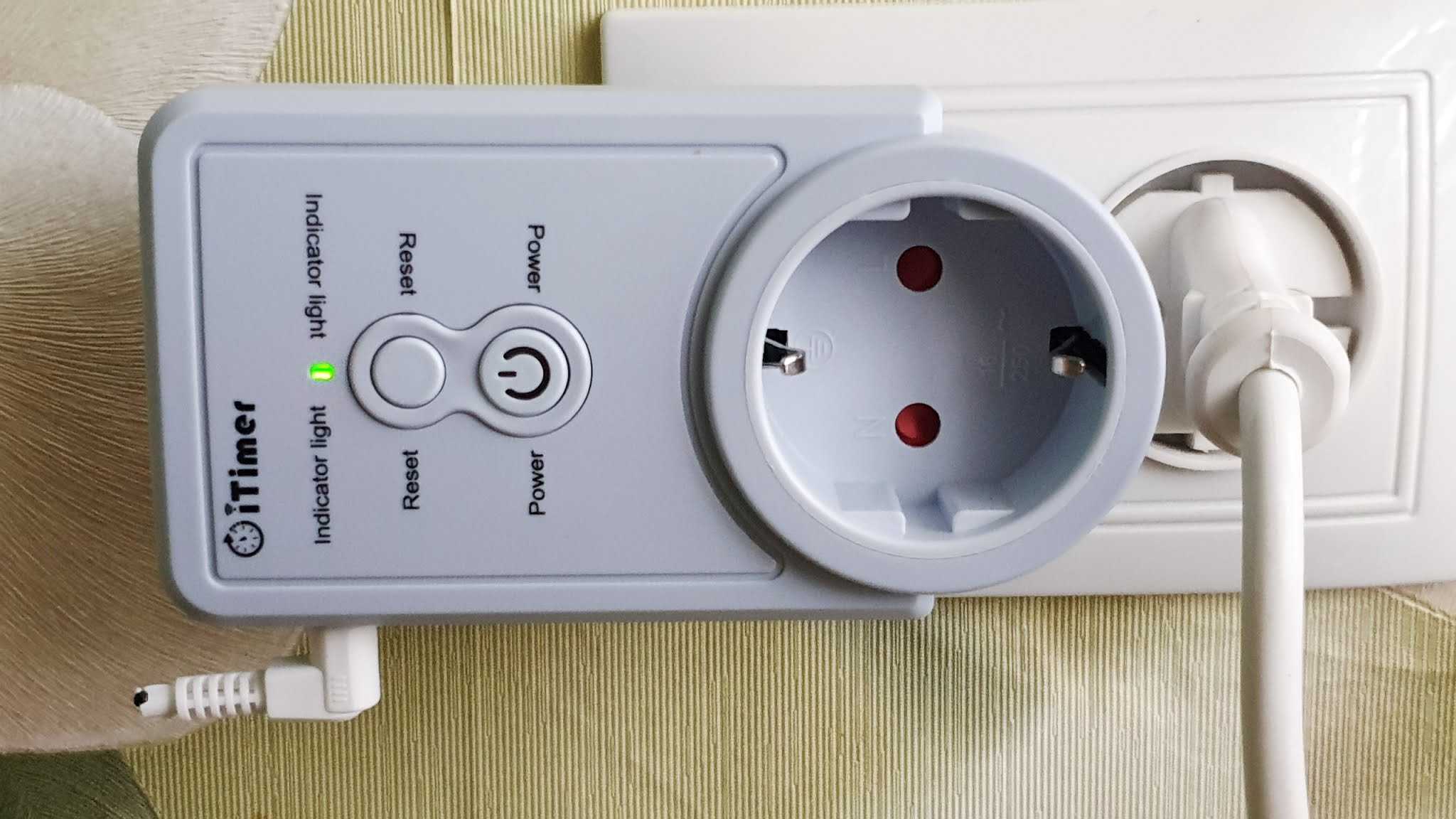

Умная розетка itimer с термостатом, расписанием, таймером и gsm-sms управлением

На что обращать внимание при покупке?

Прежде чем, купить электронный таймер розетку, стоит изучить инструкцию к ней и обратить внимание на некоторые параметры

Цикл работы

Таймер может работать двумя способами, в связи с чем устройства делятся на два типа:

1. розетка с таймером недельная – работа подключенного устройства контролируется в зависимости от дня недели. Это удобно, например, при работе бойлера с горячей водой, когда обитатели жилья с понедельника по пятницу пребывают на работе или в школе и горячая вода в дневное время не требуется, а в выходные они проводят это время дома.
2. розетка с таймером суточная – работу таймера можно запрограммировать с использованием 24-часового цикла работы, например, подключенное устройство будет включаться каждые 15 минут на 15 минут.

Очень часто выключатели оснащены возможностью программирования в обоих направлениях, благодаря чему пользователь не должен на этапе покупки решать, как настроить таймер розетку, какой цикл работы для него подходит.

Стоит внимательно почитать инструкцию к розетке с таймером включения и выключения, и проверить, сколько комбинаций можно установить и сколько циклов включения и выключения можно запрограммировать.

Подключение

В продаже можно встретить два вида подключения этих устройств:

1. через электрические розетки – подключается непосредственно к контакту;
2. через DIN-рейку – ее можно установить на шкафчике домашнего электрощита.

Питание

Большинство программаторов, доступных на рынке, предназначены для домашнего использования и подключения к источнику питания 220-230 В.

Встроенный аккумулятор

Нередко для дома или квартиры люди решают купить механический таймер розетку, который после аварийного отключения и последующего включения электричества, сам включается и без проблем продолжает работать, так как введенные параметры не сбиваются. Однако в настоящее время многие электронные розетки-таймеры имеет защиту в виде встроенного аккумулятора, который поддерживает работу устройства даже после потери питания, таким образом, прибор может продолжать работать в установленном режиме даже после аварийного отключения электричества.

Максимальная мощность нагрузки

Это очень важный параметр, который позволяет определить, какие устройства можно подключить к розетке с таймером. Перед покупкой следует проверить мощность приборов, которые будут управляться по времени, и на основании этого подобрать подходящую модель.

Точность программирования

Вышеуказанный параметр позволяет установить с заданной точностью время, когда нужно выключить/включить устройство. Наиболее точными являются цифровые электронные розетки-таймеры, которые позволяют запрограммировать устройство с точностью до 1 минуты. Механические программаторы позволяют чаще всего установить время с точностью 5-15 минут.

Сертификаты и безопасность

Если таймер находится в месте, подверженном неблагоприятным воздействиям, например, на открытом воздухе, стоит проверить, имеет ли устройство соответствующие сертификаты, свидетельствующие о хорошей герметичности и прочности корпуса.

Одним из наиболее часто применяемых стандартов является IPxx (вместо х на устройстве указаны конкретные цифры), где первая цифра определяет степень пыленепроницаемости, вторая – степень влагозащищенности. Чем выше цифры, тем выше защита от внешних воздействий.

Классификация

 По способу управления розетки для умного дома делят на:

• механические таймеры (реле времени), которые программируются на включение или отключение нагрузки через заданные промежутки времени;
• розетки с электронным блоком управления.

Механические и их программирование

Работа простейших розеток с механическим управлением похожа на работу таймеров встраиваемых в микроволновые печи. Продолжительность включенного состояния розетки определяется углом поворота рукоятки управления. Встроенный часовой механизм таймера отрабатывает установленное время и отключает нагрузку. К описанному типу розеток подключают утюги, варочные поверхности, электроплитки, другие нагревательные приборы. Использование такого простого устройства позволит сэкономить электроэнергию и предотвратит возникновение пожара.

Как пользоваться механическим устройством

Промышленность так же предлагает розетки со встроенными механическими таймерами циклического типа. На них выставляют текущее время и программируют время включения и отключения электроприбора.

В продаже есть умные розетки, которые настраиваются на суточный или недельный цикл. С помощью таких умных розеток управляют освещением, имитируя присутствие хозяев в пустующем доме. К ним подключают отопительные приборы, кондиционеры или водонагреватели, которые будут включаться-отключаться в выбранное время и даже в нужный день недели. С помощью таких розеток управляют уличными светильниками в загородном доме или в коммунальном хозяйстве.

Электронная, автоматическая, цифровая: как правильно пользоваться по инструкции

Умные розетки с электронными блоками управления отличаются большим разнообразием, например оформлены как таймеры с жидкокристаллическим индикатором и кнопками управления. На индикаторе отображается положение реле (включено или выключено), потребляемый ток и показания ваттметра.

Отличием розеток с электронным управлением от механических приборов является наличие интерфейса, который контролирует электроприборы дистанционно. Умные розетки с электронной начинкой могут управляются:

• через инфракрасный порт;
• через bluetooth;
• по Wi-Fi;

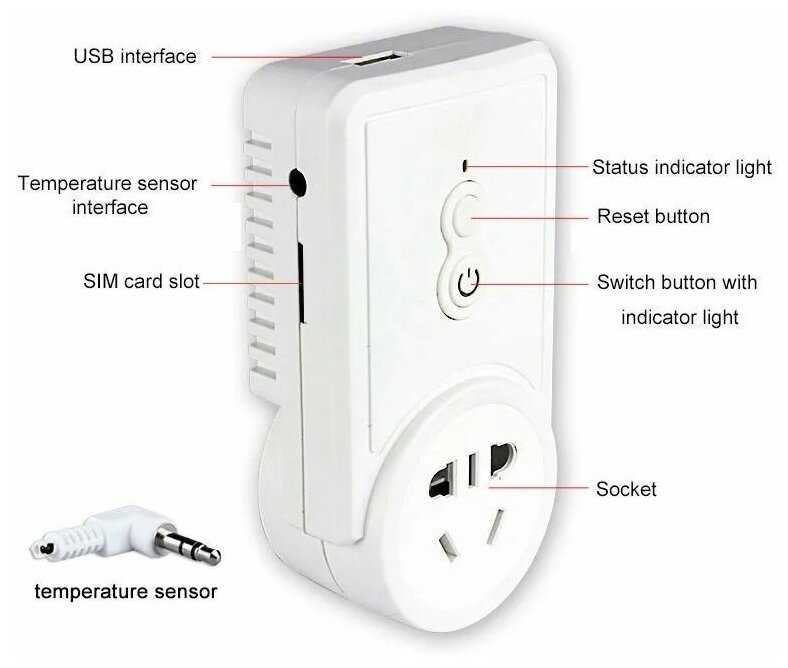

• через встроенный GSM, в который вставлена телефонная SIM-карта;
• по другим радиоканалам с различными типами протоколов связи.

Розетки, оснащенные ИК-приемником и модулем bluetooth управляются на расстоянии до нескольких десятков метров. Причем в первом случае в качестве передатчика управляющих команд подойдет пульт от любого телевизора или другого бытового прибора. Встроенный в розетку микрочип запоминает команды поступающие с ИК-пульта при «обучении» прибора.

Управление через Wi-Fi, или с помощью GSM позволяет реализовывать функцию управления практически из любой точки мира, где есть интернет или работает сотовая связь. При этом можно посылать команды управления и получать информацию о состоянии подключенного прибора, о потребленной электроэнергии, считывать показания встроенных датчиков, например, температуру воздуха в помещении.

Для пульта управления GSM- и Wi-Fi-розеток подойдет смартфон с установленным приложением. Производители  размещают приложения в магазинах Google Play и App Store. Владелец розетки может бесплатно скачать там нужную программу. Выбор магазина зависит от типа операционной системы телефона. Приложения имеют интуитивно понятный интерфейс и обладают большим набором сервисных функций, которые позволяют реализовывать разные алгоритмы управления нагрузками.

Любая сложная система несет определенные риски. Например, нельзя быть на 100% уверенным, что уходя из дома, вы выключите забытый утюг. В телефоне служащем пультом может разрядится батарейка, или «внезапно» закончатся деньги на счету.

Характеристики таймеров

Корпус

Поняли читатели: одной из самых важных характеристик выступает исполнение корпуса. Будет определять, удастся ли поставить таймер в распределительный щит или нет, вешать на стену, монтировать в подрозетник. Во многих случаях способ монтажа будет определяющим. Например, для частной квартиры настенный вариант смотрится, мягко говоря, некрасиво. С другой стороны, распределительный щиток дома висит не у каждого. Остается вариант подрозетника. Тип исполнения корпуса определяет степень защиты IP, являющуюся определяющей при выборе места монтажа.

Ток нагрузки

Параметр показывает, как много может нести Вт таймер. Идеален заведениям, функционирующим согласно расписанию. Допустим, в нужный час основное освещение таймером выключается, остается вспомогательное, требующее меньше энергии. Ум вспоминает казарму, однако, если задуматься, любое кафе работает синхронно графику. Требуется вне плана обслужить компанию – можно предусмотреть отдельный перекидной рубильник. Автоматика сыграет положительную роль, отмерив фиксированное время до окончания рабочего времени, отключит часть нагрузки, сигнализируя приближение часа Х. Удобно банкам (приглушенный свет издали даст понять: контора закрыта), офисам. Ток нагрузки нельзя превышать, не допуская выхода аппаратуры из строя.

Способ работы

Обозначение никак отдельно не маркируется. Видели, параллельно автоматическим таймерам присутствуют модели, управляемые дистанционно. Фактически умение производителя предугадать вкусы потребителей определит степень популярности продукта. Понятно, фактор конструкции уникален, ремонтопригодность. В случае ТО2 фирмы Апэл меняется целиком плата. Начинка сформирована преимущественно микроконтроллером, в домашних условиях перепрограммировать не представляется возможным.

Диапазон рабочих температур

Параметр мгновенно позволит отделить варианты помещений от наружного исполнения. Если требования производителя игнорировать, оборудование выйдет из строя. Разброс температур наружных таймеров велик, интервал комнатных устройств входит внутрь диапазона изделий.

Диапазон выдержки времени

В управляемых таймерах фигурирует понятие диапазона выдержки времени. Интервал, спустя который устройство будет отключаться автоматически. Подобные механизмы применяются вытяжными вентиляторами ванных комнат, о чем упоминали, начиная обзор.

Подключение таймера

Подключение таймера управления освещением не всегда ведется контакторами, как можно было подумать. Момент тесно связан с пиковым током нагрузки. Большинство таймеров мощным приборам попросту не чета. Добротный контактор не включен составом корпуса по-умолчанию, снижая стоимость таймера: понятно, не у каждого дома лампочек наберется 5 кВт.

Настройка таймера

Важны методы выполнения настройки таймера управления освещением. Видели, множество алгоритмов выдумано. Впереди программируемые извне таймеры, куда алгоритм загружается через интерфейс порта ввода-вывода (COM, USB). Очевидно, второй вариант идеален крупным компаниям, где возникнет потребность изменить условия освещения крупной территории. Понятно, бегать-щелкать кнопочками затратно, главное даже не в этом – возможность ошибиться возрастает. А какими будут последствия, определяет специфика места проведения мероприятий.

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:для включения и отключения освещения территории двора, парка или улицы;для включения и отключения ночного освещения лестничных маршей многоквартирных домов;для включения и отключения в ночное время рекламных вывесок и витрин;для управления включением электрического отопления дома;для автоматического полива растений;для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.Все данные отображаются на жидкокристаллическом дисплее.При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.Cрок службы реле времени от трех до пяти лет.

Создаем реле времени на 12 и 220 вольт

Транзисторные и микросхемные таймеры работают при напряжении 12 вольт. Для использования при нагрузках 220 вольт устанавливают диодные устройства с магнитным пускателем.

Для сборки контроллера с выходом на 220 вольт запасаются:

• тремя сопротивлениями;
• четырьмя диодами (током более 1 А и обратным напряжением 400 В);
• конденсатором с показателем 0,47мФ;
• тирристором;
• кнопкой пуска.

После нажатия кнопки замыкается сеть, и конденсатор начинает заряжаться. Тирристор, который во время зарядки был открыт, закрывается после зарядки конденсатора. В результате подача тока прекращается, техника отключается.

Коррекция проводится выбором сопротивления R3 и мощностью конденсатора.

Изготовление на диодах

Для монтажа системы на диодах необходимые элементы:

• 3 резистора;
• 2 диода, рассчитанные на ток 1 А;
• тиристор ВТ 151;
• пусковое устройство.

Выключатель и один контакт диодного моста подключают к питанию на 220 вольт. Второй провод моста подсоединяют к выключателю. Тирристор соединяют с сопротивлениями на 200 и 1 500 Ом и диодом. К конденсатору подключают вторые выводы диода и 200-го резистора. Сопротивление на 4300 Ом включают параллельно конденсатору.

С помощью транзисторов

Для сборки схемы на транзисторах необходимо запастись:

• конденсатором;
• 2 транзисторами;
• тремя резисторами (номинал 100 кОм К1 и 2 модели R2, R3);
• кнопкой.

После включения кнопки заряжается конденсатор через резисторы r2 и r3 и эммитер транзистора. При этом на сопротивлении падает напряжение, так как транзистор открывается. После открытия второго транзистора срабатывает реле.

По мере зарядки емкости ток падает, а с ним напряжение на сопротивление до того показателя, при котором закрывается транзистор и отпускается реле. Для нового запуска необходима полная разрядка емкости, ее выполняют нажатием кнопки.

Создание на базе микросхем

Чтобы создать систему на основании микросхем потребуются:

• 3 резистора;
• диод;
• микросхема TL431;
• кнопка;
• емкости.

Контакт реле подключают параллельно кнопке, к которой подключают «+» источника питания. Второй контакт реле выводят на резистор 100 Ом. Резистор также соединяют с сопротивлениями.

Второй и третий вывод микросхемы соединяют с резистором на 510 Ом и диодом соответственно. Последний контакт реле также подключается к полупроводнику, с исполняющим устройством. «–» источника питания подключают к сопротивлению на 510 Ом.

С использованием таймера ne555

Наиболее простая в исполнении схема с интегральным таймером NE555, поэтому такой вариант используется во многих элекросхемах. Для монтажа контроллера времени потребуются:

• плата 35х65;
• файл программы Sprint Layout;
• резистор;
• винтовые клеммники;
• точечный паяльник;
• транзистор;
• диод.

Схема монтируется на плате, резистор располагается на ее поверхности либо выводится проводами. В плате есть места для винтовых клеммников. После впаивания комплектующих, излишки пайки удаляют и проверяют контакты. Для защиты транзистора параллельно реле монтируется диод. В устройстве устанавливается время срабатывания. Если к выходу подключить реле, можно корректировать нагрузку.

• пользователь нажимает кнопку;
• схема замыкается и появляется напряжение;
• загорается лампочка и начинается отсчет времени;
• после истечения установленного периода лампочка гаснет, напряжение становится равным 0.

Пользователь может регулировать интервал работы часового механизма в пределах 0 – 4 минуты, с конденсатором – 10 минут. Транзисторы, используемые в схеме – биполярные устройства малой и средней мощности типа n-p-n.

Задержка зависит от сопротивлений и конденсатора.

Многофункциональные устройства

Многофункциональные контроллеры времени выполняют:

• отсчет времени в двух вариантах одновременно в течение одного срока;
• параллельный отсчет временных отрезков постоянно;
• обратный отсчет;
• функцию секундомера;
• 2 варианта автозапуска (первый вариант после нажатия кнопки пуск, второй – после подведения тока и истечения установленного периода).

Для работы устройства в нем устанавливается блок памяти, в котором сохраняются установки и последующие изменения.

Как выбрать розетку с таймером

Прежде чем купить розетку с таймером, необходимо ознакомиться с основными критериями выбора. Перед приобретением необходимо определиться с задачами, которые должно выполнять устройство, местом установки, а также доступным бюджетом.

Тип управления

По способу настройки выделяют механические и электронные модели. Они различаются по принципу действия, точности выставленного интервала, длительности цикла, функционалу.

Инструкция, как работает механический таймер розетка, проста – пользователь выставляет интервал включения времени, по его прошествии замыкается/размыкается контактная группа и подается/снимается рабочее напряжение. Принцип действия таких изделий прост, соответственно, в конструкции отсутствуют лишние элементы. Это положительно сказывается на надежности и долговечности.

В электронных устройствах внутри находится плата с процессором, источниками питания, датчиками движения и другими компонентами. По итогу можно более точно настроить время включения или выключения приборов, программировать различные режимы.

Выбор подходящего механизма обусловлен целью применения. Для включения в определенное время освещения, бойлера, поливальной системы, бытовых приборов подойдет механический вариант. Если организуется более сложная система, то лучше приобрести электронный таймер.

Программный цикл

Это показатель, определяющий количество циклов за определенный промежуток времени. Устройства с механическим принципом работы рассчитаны на сутки. Интервал может варьироваться от 10 минут в зависимости от модели. Электронные девайсы позволяют программировать цикл на неделю вперед с различным графиком – доступные режимы также определяются функционалом конкретного устройства. Реже встречаются изделия, работающие в месячном диапазоне.

Точность

В электронных моделях погрешность минимальная за счет сложной внутренней микросхемы. Механические могут ошибаться, но обычно не более 5 минут. Выбор изделия по точности также зависит от цели использования. Для простых действий, таких как включение обогрева или освещения, можно взять механическую розетку

Если изделие взаимодействует с другими элементами системы и требует точного соблюдения графика, то лучше обратить внимание на электронный прибор

Нагрузка

Это техническая характеристика, которая показывает, какую максимальную суммарную мощность и ток можно подключить к розетке. При расчете рекомендуется делать запас 15-20%, чтобы розетка не работала на предельной нагрузке. Для большинства агрегатов суммарная мощность составляет 3-3,6 кВт.

Уровень защиты

Обозначается в документации как IP, за которым следует 2 цифры. Первая показывает степень защиты от посторонних предметов – пыли, частиц грязи. Варьируется в диапазоне от 0 до 6, где 0 – отсутствие защиты, а 6 – максимальная защита от загрязнений.

Второй цифрой обозначается возможность противостоять воздействию капель, струй воды, конденсата. Изменяется от 0 до 8, где 0 – отсутствие защиты, 8 – возможность работать под водой.

Для бытового использования в гостиной, спальне и других местах с небольшим уровнем пыли и без источников воды подойдут модели класса IP20. Если изделие устанавливается на улице (например, внутри беседки или террасы), класс должен быть IP44 и выше. Дополнительную защиту обеспечивают крышки для разъема розетки.

Дополнительные факторы

Размеры розетки нужно учесть, особенно если будут устанавливаться рядом другие устройства. Из-за крупных габаритом таймер может перекрыть соседние отделения. Лучший вариант при подключении нескольких вилок – изделие квадратной формы.

Также учитывается рабочий температурный режим. Большинство моделей не рассчитаны для работы при отрицательных температурах.

Материал корпуса преимущественно пластмасса. Она может быть обычной, защищенной от возгорания, не поддерживающей горение.

Принцип работы умных розеток

Автоматизация отдельной функции или в целом процесса предполагает применение датчиков, которые реагируют и передают на руководящий центральный механизм информацию о параметрах работы. Но приобретение этого недешевого оборудования могут позволить себе далеко не многие.

Частично решить вопрос автоматизации и управления электропитанием помогает установка выключающихся розеток.

Способ коммутации электроконтактов в таких приборах базируется на том, что при срабатывании реле проводники замыкаются.

Галерея изображений Фото из Розетка с таймером — полезное компактное устройство, которое отключит электрооборудование в момент, запрограммированный владельцем

Большинство моделей розеток с таймером представляет собой миниатюрное устройство с вилкой на тыльной стороне для штепсельного соединения

Выпускаются подобные розетки и для стационарной установки, но пока активней востребованы переносные варианты

По способу управления розетки делятся на разновидности с механическим и электронным таймером. Механические реже ломаются, но не слишком удобны в эксплуатации

Розетки с механическим способом выставления времени оснащены поворотным механизмом, с помощью которого обеспечивается подключение к сети в диапазоне от часа до одних суток

Модели розеток с электронным управляющим органом позволяют подключать/отключать электроприборы в интервале от часа до целой недели

В ряду торговых предложений розеток с электронным таймером не последнее место занимают устройства, управляемые с помощью смартфона

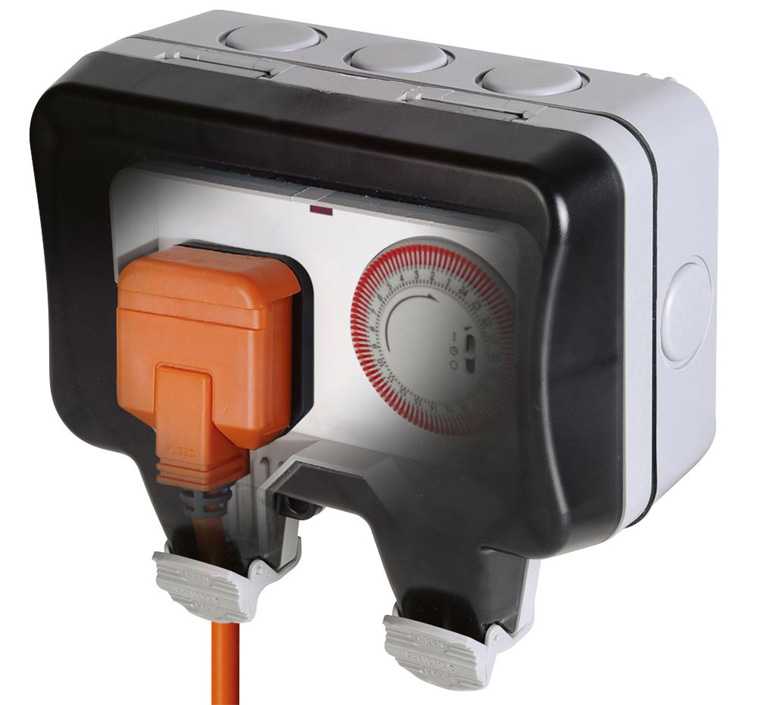

Для установки в ванных комнатах, теплицах, входных группах, бассейнах и т.д. выпускаются изделия с защитой от внешних негативных воздействий

Розетка с таймером в управлении внешними системами

Устройство со штепсельным соединением

Стационарные электроустановочные изделия

Модель розетки с механическим управлением

Программируемый интервал механического таймера

Даипазон работы электронных модификаций

Смарт-разновидности розеток с электронным таймером

Влагозащищенные электроустановочные точки

В зависимости от типа выбранной модели и ее технических параметров, умная розетка способна обеспечить настройку двух видов программ:

1. Суточной – когда процесс ограничен отрезком времени в 24 часа.
2. Недельной – предусматривает возможность запрограммировать старт и финиш работы электроприборов отдельно на каждый день недели.

В любом доме полно техники, которая может потребовать отложенного включения с применением таймера на 220 В. Розетки-таймеры помогают решить одновременно несколько задач, т.е. осуществлять:

• Управление электрооборудованием. В том числе стиральной машиной, насосом, бойлером, мультиваркой… Автоматически включающиеся розетки могут быть также использованы для включения света и подогрева аквариума, курятника или сарая с животными.
• Управление освещением. Автоматическое включение музыки и света поможет сформировать впечатление и эффект присутствия владельцев дома в помещении, благодаря чему позволит уберечь жилище от проникновения незваных «гостей».
• Автоматизация сельскохозяйственных работ. Все процессы, которые не требуют непосредственного участия человека, могут быть успешно автоматизированы, например, вентиляция теплиц, уход за домашними животными, полив растений.

Использование умных розеток при установке двухтарифного счетчика электроэнергии позволяет статью ежемесячных платежей снизить на 30-40%. В течении пиковых по ставкам тарифных часов, при которых цена на киловатт потребляемой энергии в полтора раза превышает обычную, потребитель будет просто отключаться, осуществляя при этом расход электроэнергии в ночное время в часы минимальной по стоимости тарификации.

Розетка-таймер поможет на приусадебных участках  автоматически запустить охранное устройство, подсветку теплицы и освещение территории в ночное время

Устройства этого типа очень актуальны для любителей допоздна смотреть телевизор, которые нередко засыпают перед экраном. Ведь помимо того, что включенный телевизор в течение нескольких часов будет непрерывно потреблять электроэнергию, так он и еще и будет выступать генератором электромагнитных волн, весьма негативно отражающихся на качестве сна.

Розетка с таймером по принципу функционирования во многом схожа с реле времени: по истечении заданного программой временного интервала она замыкает/размыкает контакты

Принцип работы и достоинства

Если не хочется долго разбираться с особенностями работы умных коммутаторов, можно приобрести модели с механическим таймером, которые просты в эксплуатации. Они программируются сходным образом, есть общие советы, как настроить таймер механической модели.

Руководство по эксплуатации:

1. Установить переключатель режимов работы таймера в положение непрерывной работы.
2. Выставить текущее время напротив указателя времени.
3. Установить время, в течение которого прибор должен работать. Для этого надо нажать или поднять соответствующую клавишу.
4. Вставить вилку шнура управляемого устройства в штепсельный разъем таймера и подключить к сети.
5. Перевести кнопку режима таймера из положения «Непрерывное» в «Управляемое».

У таких розеток есть следующие преимущества:

• невысокая стоимость;
• простота программирования;
• наличие как суточных, так и недельных моделей.

Другой тип устройств сложнее настраивать. Как пользоваться розеткой электронного типа, разберем на примере модели ТМ24.

Инструкция по настройке:

1. Подключить таймер к сети и заряжать прибор около 14 часов.
2. После этого с помощью кнопки M Clear удалить всю текущую информацию.
3. Теперь надо установить текущие время и день недели: нажать и удерживать кнопку Set в течение 5 секунд, потом с помощью кнопок Right, Left и использованной ранее Set произвести настройку. Когда будут введены верные данные, следует 1 раз нажать и отпустить Set.
4. После этого задается программа: нажимается Right, на дисплее появляется надпись 1 ON. Программируется первая настройка времени включения, для чего используются три базовые кнопки из предыдущего пункта. Когда параметры будут настроены, нажать CLK, чтобы выйти из режима установки программы. После этого нажать Manual и выставить режим Auto Off.

Теперь можно автоматизировать работу электроприборов, настраивая нужное количество программ с необходимым шагом.

У моделей этого типа свои плюсы:

• высокая точность времени программирования;
• несколько программ (7 и более);
• большое время автономной работы (более 100 часов).

Зная, как настроить розетку с таймером механическим и электронным и каковы области применения разных подтипов умных устройств, вы сможете упростить быт.
