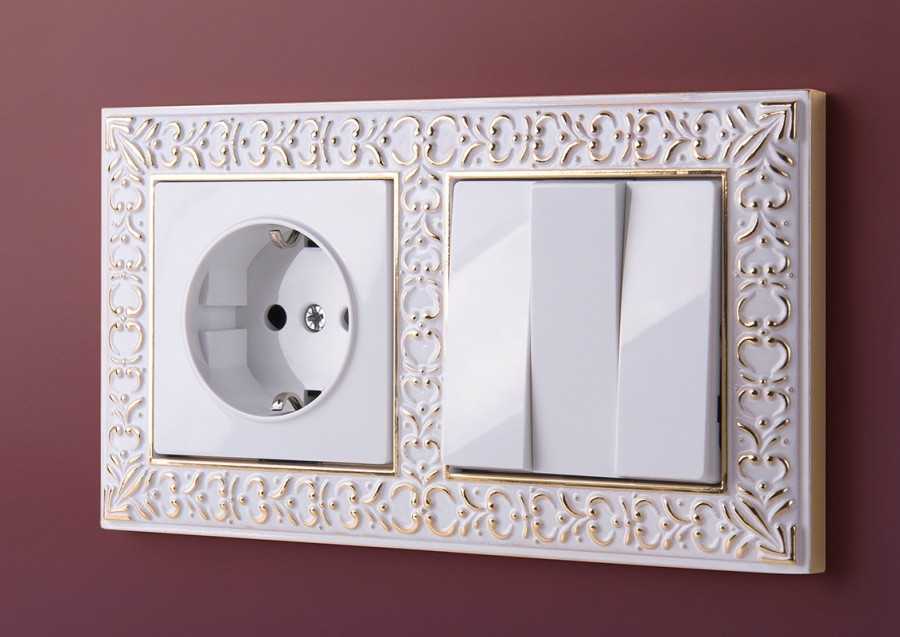

Тройной выключатель с розеткой установка

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

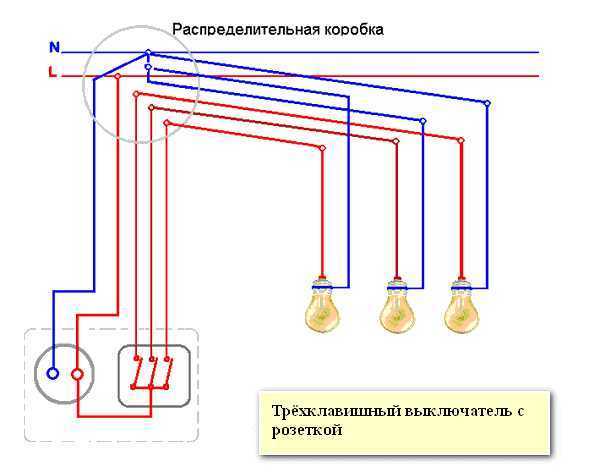

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Провеяем качество монтажа

Промежуточная проверка надежности клемм, соответствия проводов и маркировок, отсутствия сгибов, сломов должна проводиться на каждом этапе работы. Контрольная проверка заключается во включении электричества в квартире и поочередного включения каждой клавиши.

Если свет опять погас, появились искры, неприятный запах или одна клавиша запускает сразу несколько ламп, необходимо вновь разобрать устройство и проверить подключение проводов.

Фотографии трехклавишных выключателей привлекают своей современностью и многофункциональностью, поэтому неудивительно, что многие хотели бы заменить новыми моделями старые экземпляры. Если Вы из их числа, то можете приступать к осуществлению задуманного – вся необходимая информация, подкрепленная схема и рекомендации.

Варианты подключения

Очевидная схема подключения любого трехклавишного выключателя – управление тремя разными светильниками. Каждая из 3 контактных групп коммутирует свой светильник независимо от других.

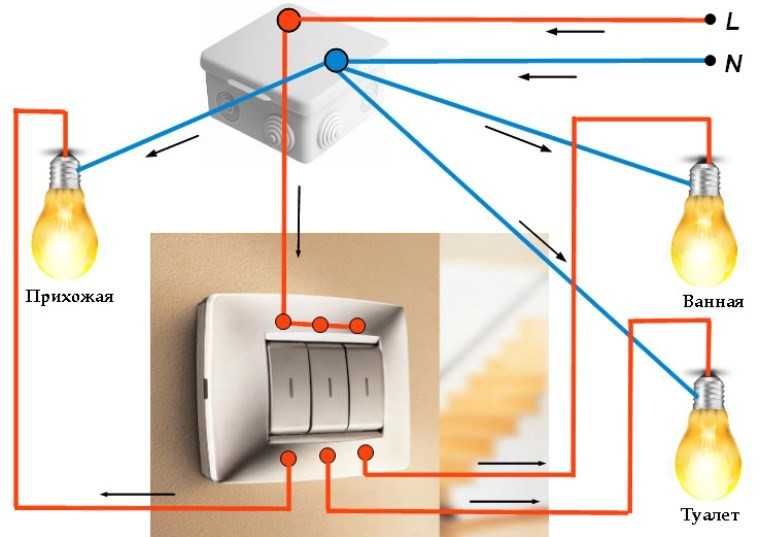

Схема управления тремя светильниками.

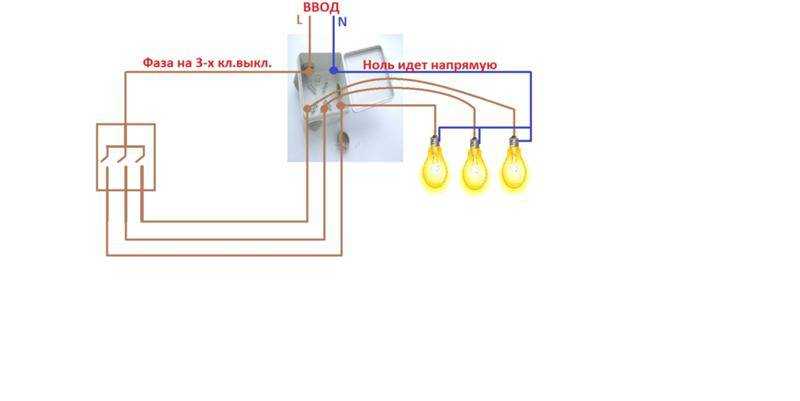

При подключении через распредкоробку топология монтажа выглядит так:

Прокладка проводников для управления тремя светильниками.

Из рисунка видно, что для выполнения такого монтажа потребуется:

• трехжильный кабель от распределительного щита;
• три кабеля по три проводника к каждому потребителю;
• четырехжильный кабель от распредкоробки к коммутационному прибору.

В распаечной коробке находится большое количество соединений. Поэтому выбирать распредкоробку надо соответствующего размера.

Важно! Проводник PE в системах электроснабжения TN-C может отсутствовать. На работу схемы он не влияет

Но если он имеется, его обязательно надо прокладывать и подключать к светильникам к клеммам, обозначенным буквами PE или символом заземления. Это вопрос безопасности эксплуатации.

Другой вариант подключения прибора с тремя независимыми группами контактов – управление многорожковыми люстрами.

Схема управления многорожковой люстрой.

Отличие этой схемы от предыдущей:

• проводники PE и N тянутся не к каждой отдельной лампе, а к светильнику в целом;
• каждая клавиша может управлять как отдельной лампой, так и группой лампочек – в зависимости от внутренней схемы люстры.

Прокладка и соединение кабелей для управления многорожковой люстрой.

Если изучить схему прокладки проводников, то очевидно, что в этом случае монтаж в распредкоробке будет гораздо менее плотным, чем в предыдущем случае. Второе отличие – перечень кабелей. Если освещение питается от сети TN-S или TN-C-S (с защитным проводником PE), то для выполнения проводки потребуются:

• кабели в 3 жилы от распредщита до коробки (две, если нет PE);
• пятижильный кабель от распредкоробки до люстры.

Как и в предыдущем случае, выключатель подсоединяется четырехжильным кабелем.

В видео наглядно на примере показана схема подключения.

Как подключить трехклавишный выключатель своими руками

Подключение трехконтурного устройства является предельно простым. Чтобы сделать это верно, нужно выполнить множество пошаговых действий. Весь процесс подсоединения делится на этапы:

• подключение кабеля к трехклавишнику;
• соединение проводов в коробке;
• проверка правильности подсоединения и устранение ошибок.

Перед осуществлением процесса желательно изучить схему подключения. Данная мера поможет минимизировать возможные промахи.

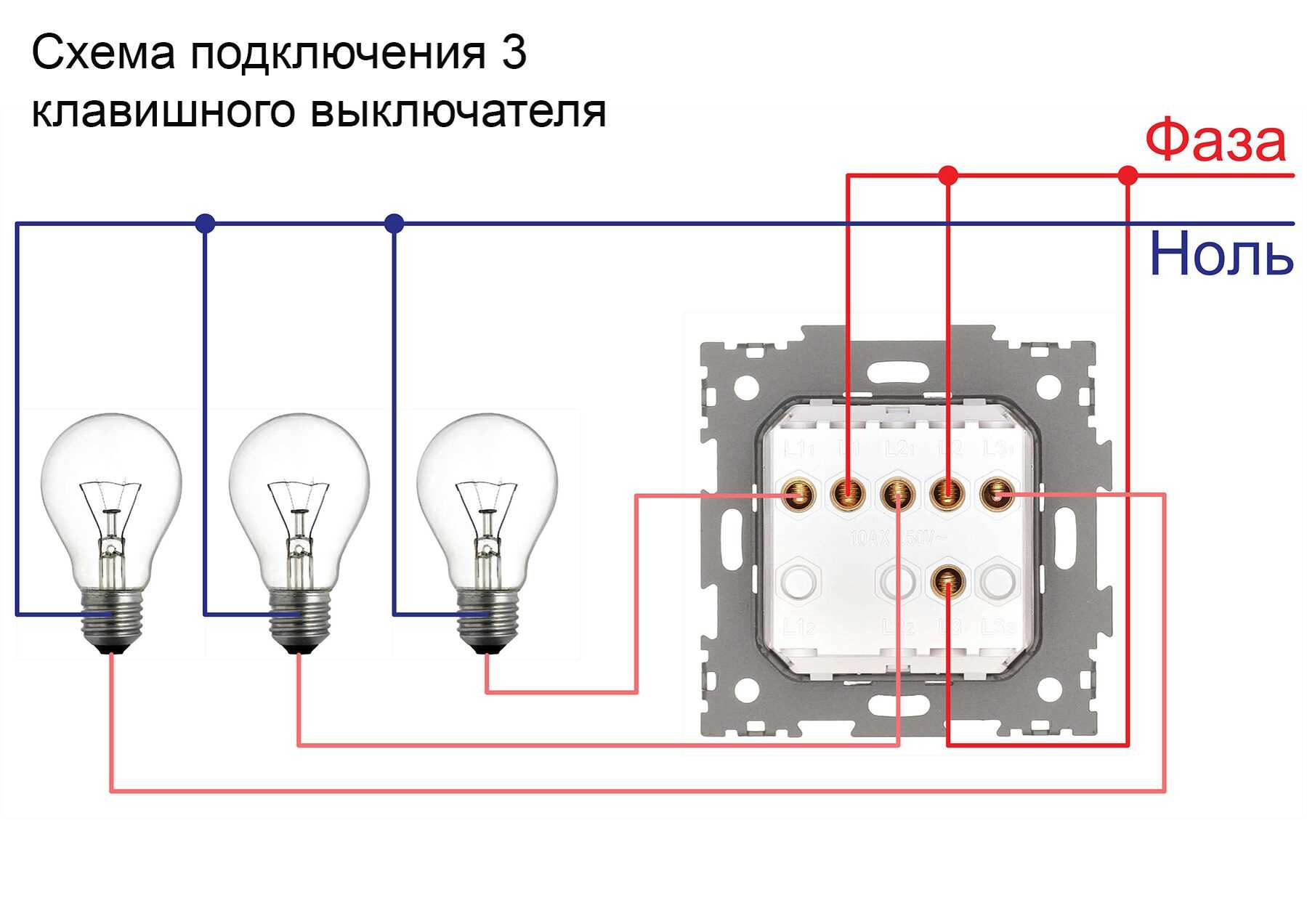

Схема подключения тройного выключателя

В коробе находятся несколько проводников. Каждый выполняет свою функцию:

1. Кабель с 3 жилами находится в автомате, присутствующем в щитовой.
2. Четырехжильный провод опускается к трехклавишнику, подключенному к нижней части.
3. Схема подключения тройного выключателя на 3 лампы подразумевает присоединение 4- или 5-жильным проводом ВВГнГ-Ls. Его сечение составляет 1,5–2 мм. Люстра с 6 или 9 лампочками предполагает такое же подсоединение.
4. При 3 различных светильниках надо тянуть 3 разных трехжильных кабеля. Такой способ является распространенным.

Сейчас возросло количество запросов “тройной выключатель с розеткой схема” в сети. Там легко найти подробные алгоритмы подключения с фотографиями или чертежами.

Полезное видео по теме:

Подключение проводов к выключателю

Часто устройство устанавливают в блок с розеткой. Люди интересуются, как подключить трехклавишный выключатель. Нужно сделать несколько последовательных шагов:

1. Потребуется провод из меди с сечением 2,5 мм². Кабель направить от общего щитка. Когда он идет от коробки до выключателя, это является ошибкой.
2. Медный провод 5*2,5 мм² спустить по штробе. Тогда он будет возле блока выключателя и розетки. Общий провод присоединить к контакту. Это объясняется более мощной нагрузкой на розетках. На светильниках она не так выражена.
3. Посредством перемычки пустить фазу на верхний зажим устройства. Ноль направить во 2 контакт. Остальные проводники завести под нижние контакты.

Подключение кабеля в коробке осуществляется вышеописанным методом. Разница состоит в присоединении вспомогательной нулевой жилы к центральной точке.

Соединения проводов в распредкоробке

В коробке имеется 5 проводников. Надо не перепутать их и верно соединить жилы. Стоит начинать с 2 жил: ноль и заземление. Число лампочек не имеет значения. Все нули окажутся в одной точке.

Правило сведения к общей точке распространяются на заземляющие проводники. На светильниках их следует подключить к корпусу. Иногда провода отсутствуют.

Быстро соединить жилы можно зажимами для клемм Ваго. Они подходят для нагрузок под освещение. Лучше выбирать цвета жил, исходя из существующих норм. Синие провода являются нулевыми. Заземляющие жилы окрашены в желто-зеленый цвет.

Нельзя забывать, что ноль не направлен на переключатель. Он поступает напрямую в светильники. Посредством контакта прибора с тремя клавишами разрывается 1 фаза.

Потом надо подсоединить жилы фаз. Начать с проводника, приходящего от автомата ввода. Объединить фазу с общим фазовым проводником. Он идет на общую клемму трехклавишника. Если жила больше никуда не направлена, фаза запускается на переключатель.

Объединить выходящие с клавиш 3 проводника с 3 фазами. Они отходят от контуров на лампы, используя зажимы Ваго. Правильная маркировка жил поможет их быстро распознать. Каждая управляет лампочкой в помещении. В коробке окажется 6 точек соединения.

Перед включением следует повторно проверить схему тройного выключателя. Потом включить автомат и запустить клавишами осветительные приборы.

Рекомендуем посмотреть видео по теме:

Выбор сечения проводников

Сечение жил кабеля зависит от нагрузки и способа прокладки. Многолетний опыт показывает, что сечения в 1,5 кв.мм по пропускной способности и механической прочности достаточно для 99+ процентов задач по организации освещения. Такой типоразмер стал определенным стандартом. Широкое распространение светодиодной продукции только подтверждает этот тезис – нагрузки в осветительных сетях не увеличиваются. Но если случай нестандартный, можно выбрать кабель по таблице.

Сечение проводника, кв.мм	Допустимый ток, А	Допустимая нагрузка при 220 В, Вт
Медь	Алюминий	Медь	Алюминий
1,5	19	—	4100	—
2,5	27	21	5900	4600
4	38	29	8300	6300
6	50	38	11000	8300

Хотя правилами разрешено использовать и алюминиевые проводники, настоятельно рекомендуется применять только медную продукцию.

Дальше надо выполнить проводку – проложить кабельную продукцию в соответствии с выбранной схемой между всеми элементами. Лучше применять продукцию с нумерованными и маркированными по цвету изоляции жилами. Если такого кабеля нет, придется выполнить прозвонку проводников и маркировку жил самостоятельно. Кабели должны быть с небольшим запасом по длине в 10-15 см. По окончании этих работ можно приступать собственно к монтажу.

Какие инструменты и материалы нужны

Для подключения трёхклавишного выключателя понадобятся следующие инструменты:

• электромонтажная отвёртка с плоским шлицом, размером 3,5–5 мм.;
• плоскогубцы.
• нож или стриппер для зачистки изоляции на проводах;

Фотогалерея: инструменты, необходимые для работы

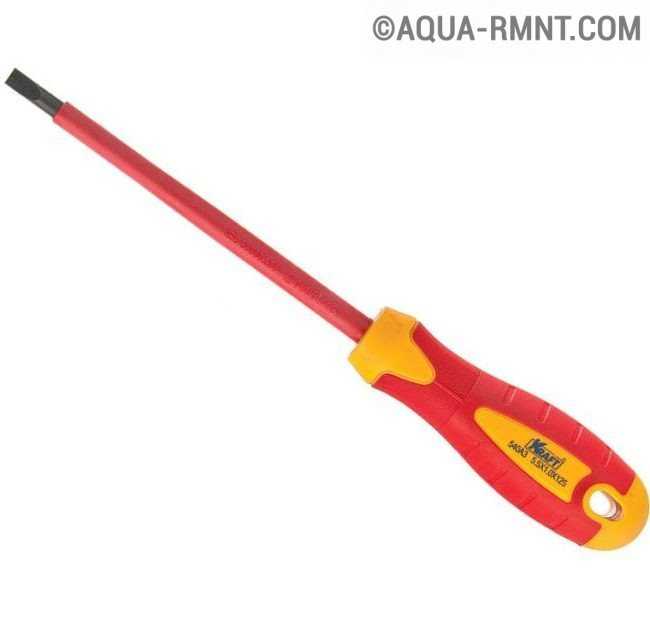

Ножка отвёртки изолирована

Облегчает оголение проводов от изоляции

Электромонтажные пассатижи

Если выключатель устанавливается впервые, из расходных материалов понадобятся кабеля нужного сечения, распределительная коробка, установочный подрозетник, клеммники или изоляционная лента. При наружной проводке — кабель-канал, а при скрытой — гофрированный рукав и алебастр.

Фотогалерея: необходимые материалы

Клеммники применяются для соединения проводников

Места соединений скруткам изолируются изолентой

Установочная распределительная коробка

При наружной проводке применяется кабель-канал

Выключатель монтируется в подрозетник

Подрозетник закрепляется при помощи алебастра

При покупке выключателя стоит обратить внимание на код «IP», который, как правило, нанесён на упаковке. Состоит код из двух цифр, обозначающих уровень защищённости цоколя от влаги и пыли

Особенно важно это при установке прибора в ванной комнате или снаружи дома. Первая цифра обозначает степень защиты от пыли, вторая — от влаги, по 6-тизначной шкале

Для внутренних помещений достаточно IP 20, на улице или в санузле лучше установить выключатель с IP 66. Кроме того, на качественно изготовленном выключателе всегда обозначена схема подключения и отдельно выделена фазная клемма (стрелкой или латинской буквой L).

Схема подключения на тыльной стороне выключателя

Чем хороши двухклавишные выключатели

По размеру двойные модели не отличаются от одиночных. Это удобно, если возникает необходимость заменить один на другой.

Отличаются выключатели своим устройством. Рабочая часть двойного включает три контакта: один — на входе и два — на выходе. Именно исходящие контакты обеспечивают управление работой двух независимых источников света (или групп).

Входящий и выходящие контакты

Установка коммутационных устройств, имеющих 2 клавиши, имеет свои преимущества.

1. При монтаже двух одноклавишных моделей необходимо тянуть кабель к каждому из них. Соответственно, их замена на одно приспособление приводит к снижению трудозатрат и экономии материалов.
2. К разным клавишам можно подключать два отдельно стоящих источника света и управлять их работой из одной точки. Например, это удобно при выводе контактов от светильников в туалете и ванной, если они расположены рядом. Тем более, что в соответствии с ПУЭ размещать выключатели разрешается лишь за пределами этих помещений. Таким же образом есть возможность настроить включение разных групп точечных светильников. Они могут включаться поочередно или одновременно (нажатием обеих клавиш).
3. Выключатели довольно просты, легко устанавливаются, уход за ними не составляет труда. Они долго служат без потери эксплуатационных и эстетических характеристик.
4. Двойные выключатели устанавливаются в помещениях различного назначения: в квартирах и офисах, общественных учреждениях и на производстве. Имеющие влагостойкое исполнение модели могут применяться и на улице.
5. Не всегда удобно, когда в люстре с несколькими лампочками они работают все одновременно. Установка устройства с двумя клавишами позволяет сделать разводку, подключив к каждой из них определенное количество источников света. Таким образом работа люстры становится более функциональной и экономится электричество, когда включать все лампы нет нужды.

Регулируемый выключатель света

Цены на регулируемые выключатели

Диммер

К недостаткам приспособлений можно отнести возникающие проблемы с включением освещения при выходе выключателя из строя. Так как одно устройство управляет сразу двумя светильниками, в случае поломки они оба не будут работать.

Где применяются?

Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.

Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.

Когда ещё целесообразно применять выключатель бытовой трёхклавишный?

• Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
• В случае комбинированного освещения в комнате – центрального и точечного.
• Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
• Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
• Когда освещение длинного коридора делится на три зоны.

Трехклавишный бытовой выключатель

Бытовые выключатели, предоставляемые на сегодняшнем рынке коммутационного оборудования, различаются между собой как внешним видом, так и конструктивным исполнением, которое может различаться в зависимости от предполагаемых условий эксплуатации.

Трехклавишные (тройные) бытовые выключатели, как правило, используется в комнатах с нестандартной конфигурацией, в случаях, когда необходимо управлять освещением нескольких комнат с одного узла, либо же, когда в помещении существует несколько уровней освещения.

Данный тип выключателей в силу своей конструкции дают определенные преимущества перед обычными двухклавишными и одноклавишными:

• упрощают прокладку проводки в конструкциях (стенах);
• снижают расход материалов и улучшают общий внешний вид помещений.

Ввиду более частого использования данного типа оборудования, средний срок работы таких аппаратов составляет 8-10 лет и, как правило, выходят из строя по причине механических (разрушение корпуса, крепежных элементов) и электрических (разрушение контактов) поломок.

Следует отметить, что любой тип неисправности приводит к необходимости замены целого аппарата, которая, к слову, должна быть проведена квалифицированным специалистом при соблюдении всех правил электробезопасности.

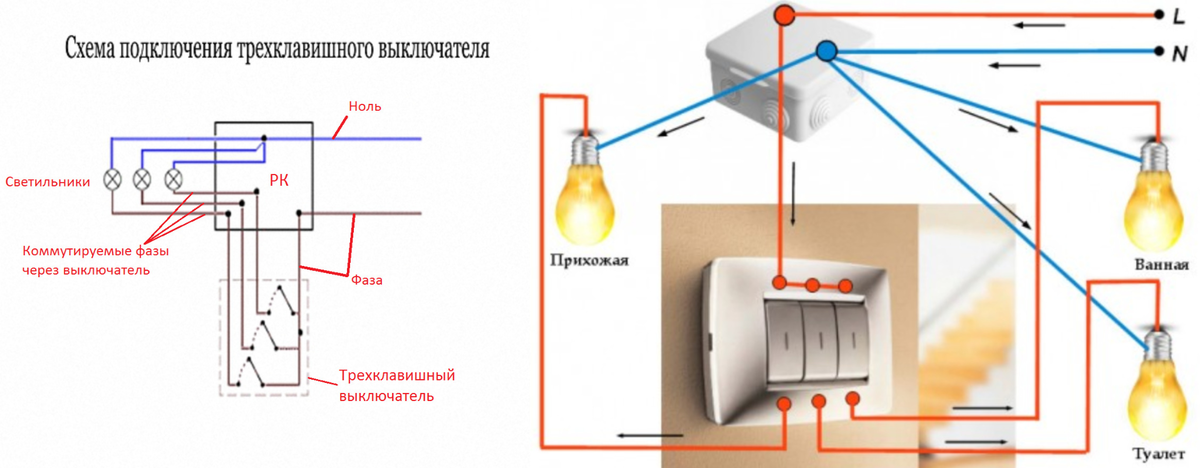

Рис 1. Наглядная и принципиальная схема подключения трехклавишного выключателя света

Конструктивные особенности

Существует огромное множество производителей тройных выключателей, как и в случае с другими коммутаторами, отличия между ними существуют лишь в дизайне и используемых материалах.

Существенных различий в конструкции обычно не имеется. Как и все выключатели, тройной состоит из защитных элементов (рама и клавишы) и рабочего механизма (привод клавиш). Клавишы и рама выполняется из специального тремостойкого пластика, клавиши предназначены для непосредственного включения и выключения.

Рама прикрепляется к механизму с помощью специальных защелок, либо при помощи винтов, сам переключатель устанавливается в подрозетник (если аппарат внутреннего исполнения) за счет специальных распорок. Основными компонентами рабочего механизма является привод клавиш к которому и подсоединяются пластиковые клавиши и контакты.

На тройном выключателе предусмотрено 4 контакта, 3 из которых идут на лампы и один на питающий провод сети (рисунок 3). Контакты как правило выполнены из меди, толщина подбирается по предполагаемой силе тока в проводах.

Стоить отметить что на элементах устройства производитель обычно приводит соответствующие обозначения, в том числе рабочее напряжение и допустимую силу тока. Кстати, некоторые производители добиваются еще большей экономии, объединяя выключатель с розеткой в одном корпусе.

Рисунок 3. Конструкция тройного выключателя

Подсоединение выключателя

Напомним, использовние трехкнопочного выключателя имеет смысл в местах с несколькими зонами и уровнями освещения. Несмотря на незначительные различия в конструкции между выключателями с одно и несколькими клавишами, важную роль, все таки, играет правильное подключение аппарата.

Для того, чтобы подключить описываемый переключатель освещения потребуется небольшой набор инструментов и материалов включающий в себя:

Начнем пожалуй с того, что непосредственно в сам выключатель должно приходить 4 провода: один питающий (фазный) провод сети из распределительного щита или коробки и три провода от ламп освещения.

В описываемом устройстве, как говорилось выше, имеется 4 контакта: один входной, к которому подключается питающая фаза сети и 3 фазных контакта подключаемых ламп, к которым непосредственно подключаются фазные провода ламп.

Нулевой провод сети соединяется с нулевыми проводами ламп либо в распределительном щитке либо, опять же, в распределительной коробке.

При присоединении провода к входному контакту переключателя важно создать разрыв именно фазного провода сети и не перепутать его с «нулем». По сути, подключая ко входному контату выключателя нулевой провод сети, и создавая этим самым его разрыв, аппарат будет выполнять требуемую от него работу

Но в таком случае возникает опасность удара током так как даже при отключенном выключателе вся проводка будет находиться под напряжением. Следует также отметить, что при замене вышедших из строя ламп, существует риск оказаться под напряжением в том случае, когда осветительный прибор не присоединен к заземляющему контуру.

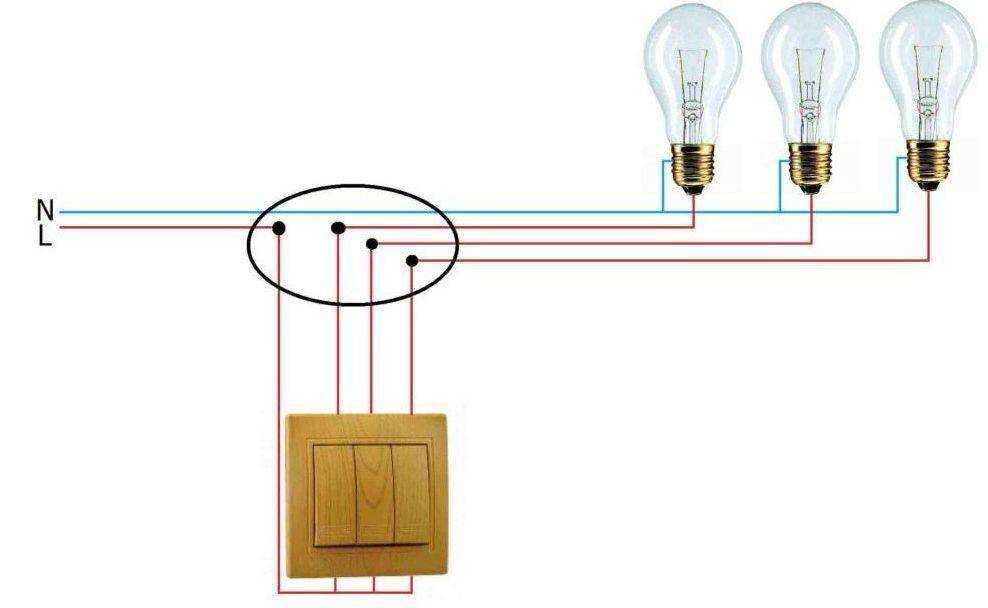

На рисунке ниже представлена принципиальная схема соединения тройного выключателя к сети. Подключение подобного типа коммутирующего оборудование регламентировано в главном документе электриков — ПУЭ.

Рисунок 4. Принципиальная схема подключения выключателя света с тремя клавишами

Как правильно подключить тройной выключатель

Подключаем новый выключатель. Индикатор должен засветиться после прикосновения к фазе.
Все работы следует проводить при выключенном автоматами питании осветительной сети. L3 этим же кабелем уходят в распределительную коробку, где в точках 2.
Включение общего питания.
Выносные выключатели используются в том случае, если нет возможности или желания скрывать проводку. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться.
Однако, в любом случае, необходимо точно определить назначение всех проводов. Тут выбор за Вами. Трехклавишный выключатель в быту На сегодняшний день многие люди используют в своем доме большое количество источников освещения.

Области применения

Сборка распределительной коробки и выключателя. Вот в принципе и все.

Провода проводятся вовнутрь их. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова. Все нулевые провода от ламп собираются под винтом, установленном на корпусе выключателя. Они часто используются в домах и квартирах, так как действительно удобны и простые в обращении. Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток.

На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки фазы , идущей от блока выключателей.
Как подключить трехклавишный выключатель

https://youtube.com/watch?v=r1XosmC76kA

Схема Подключения Тройного Выключателя

Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов.

В подрозетник вводится кабель. Безопасность превыше всего.

Схема подключения трехклавишного выключателя собрана. Схема подключения трехклавишного выключателя своими руками

Ну вот, в принципе и все, что хотел сказать.

Следует помнить, что к лампам выполняется подводка двухжильных проводов. Если посмотреть на подключение выключателя с обратной стороны, то на рисунке видно, что к нему подходит четыре провода.

Во время демонтажа старого блока запомните, а лучше подпишите все провода, которые будете отключать. Трехклавишный выключатель в быту На сегодняшний день многие люди используют в своем доме большое количество источников освещения. Конструкция трехклавишного выключателя Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

Как сделать двухкнопочный/трехкнопочный выключатель из одинарного

Ошибки при подключении

При подключении бывают недочеты

Важно их не допускать. В противном случае возникнет опасность короткого замыкания

• Распространенная ошибка при подключении трехклавишника – когда при работе розетки выключатель не срабатывает. Причина скрывается в путанице фазы и нуля на розетке. Перемычка запускается не на общую клемму, а на фазу. Последняя оказывается на нуле. Индикаторной отверткой необходимо проверить направление проводника.
• При замене блока переключателя стоит проверять напряжение на проводах. Правило не подходит для монтажа на новом участке. Специалисты заводят фазы на розетку и переключатель. В блоке при этом окажутся сразу 2 питания. Данная схема тройного электровыключателя вызовет короткое замыкание.
• Свет не горит на 2 клавишах до включения третьей. При ее активации все функционирует исправно. Проблема в неверном присоединении жилы. Она направлена на выходной контакт последней клавиши, а должна на общий вход. Чтобы исправить ошибку, требуется проверка отверткой с индикаторами.
• При замене отслуживших блоков на новые возникают проблемы. Проверка напряжения на контактах показывает все фазы. Свет загорается на всех контурах сразу. Переключатель разрывает ноль вместо фазы. Промахнуться мог как электрик, так и кто-то иной. Он перекинул жилы в счетчике или щитке на чужую квартиру.
• Индикаторы контактов светятся из-за вкручивания лампочек в патроны. Цепь замкнута нитью накаливания. После выкручивания ламп надо проверить проводники. Свечение пропадет, если отыскать общий нуль и подкинуть на центральный контакт нового прибора.
• Подключение в блоке одной клавишей производить нельзя. Способ является удобным, но он ошибочный. Через контакты розетки подключают нагрузку. В качестве примера можно привести фен 1,5–2 кВт.

Подробнее об ошибках при подключении стоит посмотреть в видео:

Контроль освещения с одного пульта

При укладке квартирной или офисной проводки к месту монтажа такого выключателя не возникнет никаких технических или инженерных затруднений. Для установки коробки достаточно любого обыкновенного стенового углубления. Что касается иных аналогичных приспособлений, то для них необходимо проделывать сразу несколько углублений в стене.

Чаще всего трехкнопочные прерыватели цепи устанавливают в зданиях, имеющих нетипичную планировку. Такие устройства также используют для освещения длинных коридорных пролетов, управления верхним и боковым светом сразу нескольких комнат из одной и той же точки.

Виды трехклавишных выключателей

Не спешите выполнять подключение трёхклавишного выключателя, пока точно не определитесь, какое именно устройство вы хотите видеть в своей квартире. Ведь эти коммутационные аппараты бывают нескольких видов:

• Обычные.
• Проходные. Они применяются в длинных коридорах или на разных этажах, когда при входе (в начале коридора или на первом этаже) освещение включает один выключатель, а при выходе (в конце коридора или на втором этаже) выключает уже другой. То есть не нужно пробираться в темноте и елозить по стене рукою, чтобы нащупать кнопку коммутационного аппарата.
• С индикацией. Такие световые маячки имеют два варианта обозначения состояния устройства. Либо они светятся при выключенном освещении и тем самым в темном помещении указывают, где находится коммутационный аппарат. Либо наоборот, маячки горят при включенных клавишах, тем самым давая понять, где именно в данный момент включен свет.
• Трёхклавишный выключатель с розеткой. Их чаще всего используют в помещениях, где рядом расположены туалет, ванная комната и коридор.

Особенности конструкции

Подобное электрооборудование практически не имеет явных отличий от одно — и двух клавишных механизмов. Они состоят из трех следующих элементов:

• рамки;
• клавиш;
• привода клавиш.

Первые два элемента из списка производятся из специального практичного пластика, который достаточно устойчив к высоким температурам. Соединение рамки непосредственнос механизмом происходит с помощью защелок. Также для крепления используют винты, но как показывает практика, это редкое явление. В том случае, если устройство предназначено для внутреннего исполнения, тогда оно углубляется в подрозетник и закрепляется в нем посредством распорок.

Основными элементами переключателя являются электропривод с подключенными контактами, и конечно же, сами пластмассовые клавиши. В подобных электрооборудованиях располагается четыре контакта, три из них направлены к источникам освещения, а четвертый направлен к питающему проводу. Как правило, в данных механизмах имеются контакты из меди. Выбор их размера обусловлен общесетевой силой тока.

Где применяются?

Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.

Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.

Когда ещё целесообразно применять выключатель бытовой трёхклавишный?

• Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
• В случае комбинированного освещения в комнате – центрального и точечного.
• Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
• Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
• Когда освещение длинного коридора делится на три зоны.

Плюсы от применения

Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.

Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.

Переделка двойного выключателя в тройной прибор

Схемы подключения двойного и тройного выключателей

Чтобы с наибольшей пользой использовать коммутирующие изделия, некоторые пользователи пытаются из двойного выключателя сделать тройной. Такая переделка не нуждается в особых усилиях и в больших затратах времени. Потребуется просто заменить двойной прибор новым образцом:

1. Приобрести в магазине выключатель с тремя клавишами.
2. Демонтировать старое двойное изделие.
3. На его место установить новый тройной переключатель.

Можно попытаться скрыть ее в толще стен, но процедура штробления связана с большими трудозатратами на проделывание канавок под кабель. Гораздо дешевле и проще проложить от розетки до коробки, а от нее до люстры отрезки пластикового кабельного канала. После его фиксации на стенах (крышки предварительно удаляются) отрезки провода прокладывают до нужных мест, а затем подсоединяют к свободным клеммам. По завершении монтажа останется закрыть кабельные каналы крышками и проверить выключатель на работоспособность

Вопрос выбора

Для того, чтобы выбрать такой электротехнический модуль, необходимо отправиться в магазин и осмотреть корпус такого устройства, на котором должны отсутствовать сколы, трещины или другие дефекты.

Необходимо внимательно осмотреть такой блок, ведь отсутствие даже одной детали в таком сложном устройстве не позволит произвести правильный монтаж.

Металлические участки данного устройства, которые будут находиться под напряжением, должны быть изготовлены из латуни, при использовании других материалов устройство не прослужит года. Однако, стоит помнить, что не всё то латунь, что имеет желтоватый цвет, поэтому для правильного выбора необходимо воспользоваться магнитом, который не притягивается к медным сплавам.

Цена очень часто является показателем качества таких устройств. Высокая стоимость может быть обусловлена всевозможными дополнениями, например розетка с подсветкой, защитой от детей, защитой от влаги, всегда будет стоить дороже, и приобретать такое устройство необходимо в случае необходимости в таких усовершенствованиях.

Приобретая такие объединённые блоки, обратите внимание на механизм крепления проводов к такому устройству. Если для крепления проводов используются резьбовые соединения, то от покупки следует отказаться, ведь достаточно в одной клемме сорвать резьбу, чтобы всё устройство оказалось неработоспособным
