Диммер

Как подключается диммер?

С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.

У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.

Клеммы для включения диммера в цепь осветительного прибора

Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.

Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.

Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.

Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.

Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.

Простейшая схема – диммер выполняет роль выключателя

Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.

Самая распространенная и простая схема установки диммера

При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения

Схема с последовательно установленным выключателем

Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.

Диммер включен в цепь последовательно с обычным выключателем

Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.

Проходная схема с двумя диммерами

А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.

Два диммера, включенные в цепь светильника по «проходной» схеме

В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.

Управлять освещением в такой схеме можно с любого диммера.

Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.

А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.

Выбор диммера по типу лампы

Такой подход очень хорош для управления активной нагрузкой резистора, которым и является по своей сути спираль лампы. Но для импульсных источников питания, таких как электронные балласты люминесцентных ламп, в том числе и «экономок», эта система не подходит.

Если пытаться управлять напряжением на цоколе энергосберегающей лампы, это либо не будет работать вообще, либо сократит срок службы лампы и диммера примерно до 200 часов. Чтобы иметь возможность безвредно управлять яркостью накала, диммер должен быть включен в цепь ЭПРА, поэтому в комплекте с регуляторами всегда поставляются либо специальные лампы с управляющими контактами, либо пускорегулирующая аппаратура.

Для управления яркостью энергосберегающих ламп используются достаточно сложные микросхемы — полумостовые драйверы, имеющие функции розжига лампы и поддержания ее яркости в определенном диапазоне. Но стандартные микросхемы поддерживают только ступенчатое регулирование: например, с помощью самого простого драйвера можно задать для лампы два уровня яркости свечения. Чтобы повысить точность, микросхемы устанавливают каскадом — две для 4 позиций переключения, три для 8 уровней, четыре для 16 и т. д. Соответственно, чем более плавно такой диммер регулирует яркость, тем он дороже.

В случае со светодиодными лампами все несколько проще — специальные виды диммеров могут изменять ток питания, соответственно, изменится и ток трансформации. Но чтобы управлять RGB-светом необходимо 4 провода управления и три разных диммера. Поэтому регулятор часто устанавливают либо после трансформаторов питания, либо объединяют с ними в так называемый драйвер. Главный недостаток таких приборов — низкое напряжение тока управляющих цепей, поэтому расстояние от драйвера до регулятора должно быть минимальным. Используемые для этого диммеры имеют маркировку R — резистивный, L — индукционный и С — емкостный для использования с соответствующими типами нагрузок и трансформаторов.

Виды регуляторов для ламп накаливания

Существует несколько вариантов классификаций приборов для управления яркостью свечения лампочек.

По принципу работы регуляторов

Все модели можно разделить на две большие категории:

1. Механические;
2. Электронные.

К первой разновидности относятся простые бюджетные устройства, действующие по принципу реостата. В них предусмотрена ручка, поворачивая которую можно увеличивать или уменьшать напряжение, что вызывает изменение интенсивности светового потока.

Механические приспособления, выпускаемые разными производителями, имеют однотипную конструкцию. Тем не менее, они могут различаться по качеству из-за технических характеристик используемых деталей и тщательности сборки.

В механизмы отдельных моделей также могут быть добавлены специальные узлы, способствующие плавному управлению процессом и/или обеспечивающие стабильную работу диммера при минимальной подаче электрического тока.

Электронные регуляторы представляют собой довольно сложные приборы, управление которыми осуществляется на основе обычных или сенсорных кнопок.

Составной частью подобных устройств является микроконтроллер, который заметно расширяет их возможности по сравнению с механическими аналогами.

В моделях светорегуляторов, как правило, предусматривается защита от перегрева, отключающая прибор при достижении определенной температуры, а также от короткого замыкания

Вот лишь несколько дополнительных функций, которыми могут быть оснащены подобные приборы:

• монтаж нескольких пультов управления, размещенных в различных зонах комнаты;
• возможность регулирования работы регуляторов на расстоянии;
• использование стандартных и пользовательских режимов источников света;
• подсоединение диммера к датчику освещения, благодаря чему достигается автоматическая корректировка интенсивности искусственного освещения в зависимости от степени естественного.

Электронные устройства чрезвычайно удобны в эксплуатации, их недостатком можно считать лишь высокую стоимость.

По типу конструкции приборов

В зависимости от конструктивных особенностей можно выделить три основных типа светорегуляторов:

1. Модульные, внешний вид которых напоминает автоматы-выключатели. Подобные приборы, совместимые с лампами накаливания, обычно устанавливаются в распределительных шкафах. Их регулировка производится кнопкой либо клавишей.
2. Вмонтированные, с установкой в специальные коробки, устройство которых предусматривается на стадии электромонтажных работ. Они совместимы с различными типами осветительных приборов.
3. Моноблочные, работающие аналогично обычным выключателям. Устройства требуют двухпроводного подключения, что дает возможность разрывать цепь фазного провода, вызывая нагрузку.

Для управления освещением в жилых помещениях чаще всего применяется последний вариант.

Согласно методу монтажа электроприборов

В зависимости от варианта установки выделяется два типа светорегуляторов: внутренние и внешние. Первую разновидность используют при прокладке скрытой проводки.

В этом случае приборы монтируются в особых коробках, которые специально устраиваются в стенных нишах.

Производители уделяют особое внимание разработке моделей накладных диммеров. Устройства часто имеют оригинальный дизайн и изысканную цветовую гамму. При наружном размещении электроцепи на поверхности стен устанавливаются накладные диммеры

При наружном размещении электроцепи на поверхности стен устанавливаются накладные диммеры.

Благодаря привлекательному виду они имеют не только практическое значение, но и выполняют декоративную функцию, расставляя акценты в интерьере.

По способу регулирования освещения

При выборе модели нужно учесть, каким образом производится включение/выключение/регулировка.

Опираясь на этот критерий, можно выделить следующие варианты:

1. Поворотно-нажимные — регуляторы с кнопкой, нажатие на которую позволяет включать/выключать свет, а вращение – управлять его интенсивностью.
2. Поворотные — при включении лампа загорается с минимальной степенью яркости, которая повышается при помощи вращения кнопки.
3. Клавишные — регулировка освещения происходит с помощью удержания нажатой клавиши.
4. Сенсорные — современный вариант, позволяющий управлять освещением, касаясь чувствительной пластины экрана.
5. Дистанционные — регулирование работы осуществляется на расстоянии при помощи ДУ-пультов, но часто дублируется традиционным способом.

Существуют также модели, где используется акустический принцип. В этом случае зажечь или погасить осветительное устройство можно голосовой командой или хлопком.

Лучшие изготовители диммеров

Назовем несколько известных брендов электротехнических товаров, в каталогах которых значительное место отведено мелким изделиям, в том числе и различным видам светорегуляторов.

Legrand. Крупная французская компания, считающаяся лидером на мировом профильном рынке.

На многочисленных предприятиях, расположенных в 80 государствах, производится более 215 тысяч наименований продукции, включая разнообразные модификации диммеров.

Светорегуляторы Legrand отличаются надежной безопасной работой и долгим сроком пользования. Модельный ряд довольно широк: в каталогах можно найти как традиционные, так и оригинальные варианты.

Для диммеров из серии Celiane характерны высокие рабочие характеристики, а также изящный дизайн. К моделям можно подобрать сменные рамки, выпускаемые в широкой цветовой палитре

К числу преимуществ можно отнести гибкую ценовую политику. Фирма предлагает как эксклюзивные дорогостоящие приборы, так и устройства по бюджетной цене.

Simon. Испанский холдинг со штаб-квартирой в Барселоне. Компания специализируется на выпуске электроустановочной техники разных ценовых категорий. В ассортименте представлены линейки элитной продукции и модели бюджетного класса.

Изделия Simon практичны, функциональны, имеют оригинальный внешний вид. В каталогах можно найти различные модификации светорегуляторов, включая сенсорные и поворотные, а также эффектные решения с подсветкой.

Dernek GROUP. Крупный производитель, выпускающий всевозможные электротехнические изделия под маркой Lezard, ставит своей задачей выпуск доступной продукции высокого качества.

Dernek ориентируется прежде всего на массовый спрос, предлагая товары с простым дизайном по демократичным ценам.

Изделия, включенные в линейку Mira (Lezard), предлагаются в различной цветовой гамме. Среди вариантов – эффектный оттенок «золотой металлик»

В то же время электроприборы Lezard демонстрируют хорошие рабочие свойства. При их изготовлении применяется высококлассный пластик и нержавеющая сталь, а продуманный механизм устройства снабжен предохранителем.

Berker. Немецкая семейная фирма, основанная в 1919 году. Вся произведенная под этим брендом продукция выпускается на крупном предприятии, расположенном в Германии в г. Шальксмюле.

Преимущественно бренд выпускает изделия в традиционном дизайне по доступным ценам. Для диммеров Berker характерно безупречное качество механизмов, удобство в использовании, аккуратный внешний вид.

Schneider Electric. Основанная еще в XIX столетии французская компания предлагает большой ассортимент электрофурнитуры, которую высоко ценят профессионалы.

Среди фирменной продукции кнопочные и поворотные регуляторы, а также универсальные модели, подходящие для разных типов ламп.

Для продукции компании «Шнейдер» характерен оригинальный дизайн, а также эксклюзивное качество, гарантирующее надежную работу и долгий срок эксплуатации изделий

Высококлассные изделия отличаются надежностью и прочностью, использованием модулей и сменных рамок. К недостаткам можно отнести лишь относительно высокую стоимость.

ABB. Шведски-швейцарская компания, занимающая лидирующую позицию в выпуске высокотехнологичного электрооборудования.

При производстве продукции используются ударопрочные и стойкие к UV-излучению материалы, что сообщает изделиям повышенную прочность и продлевает срок эксплуатации.

Дизайн светорегуляторов отличает элегантность и выразительные цвета; даже в базовых коллекциях применяются эффектные флуоресцентные марки.

К достоинствам можно отнести также легкость в монтаже, комфорт в применении, возможность модульных решений.

Makel. Турецкий производитель, занимающийся выпуском электротехнических товаров почти четыре десятка лет.

Линейки изделий изготовляются на немецком оборудовании при тщательном контроле всех процессов. В каталоге представлены различные виды продукции, экспорт которой ведется в 40 стран мира.

Фирма Makel выпускает обширный спектр продукции. В широком ассортименте всегда можно подобрать привлекательную и недорогую модель диммера

Доступные изделия Makel отличаются хорошими рабочими характеристиками, практичностью и функциональностью.

Чтобы облегчить монтаж, используются окрашенные в разные цвета проводники, а также прочные крепежные зажимы, гарантирующие устойчивые контакты.

Классификация диммера для светодиодных ламп

При покупке светорегуляторов нужно учитывать, что вариаторы для энергосберегающих, светодиодных и для обычных ламп накаливания имеют определенные различия и классификацию. Диммеры разделяют по конструктивным особенностям, способу и месту монтажа, принципу управления и прочим характеристикам.

Многообразие светорегуляторов позволяет легко подобрать нужное устойство

По месту и способу монтажа

По месту монтажа светорегуляторы делятся на выносные, модульные и настенные.

• Модульные. Данный вид диммера монтируется на DIN-рейку в распределительном электрощите вместе с УЗО. Подобные вариаторы можно легко установить или заменить в любое время, но для этого устройства необходимо во время ремонта или строительства предусмотреть прокладку отдельного провода. Модульные диммеры прекрасно подойдут при обустройстве жилища по системе «умный дом».
• Выносные.  Это небольшие устройства длиной 20÷30 мм и имеющие три сенсора управления. Так как в них предусмотрено удаленное управление, то такие диммеры могут монтироваться рядом со светильником или непосредственно в самом осветительном приборе. Светорегулятор может устанавливаться одновременно с люстрой и не требует штробления стен или потолка. Идеальный вариант, если решено установить вариаторы для освещения, а ремонт уже сделан.

Дистанционное управление светорегулятором довольно комфортно

Настенные. Подобные регуляторы освещения монтируются точно так же как розетки и выключатели непосредственно в помещении, в котором располагаются диммируемые светодиодные лампы. Монтаж такого диммера необходимо выполнять до ремонта и нанесения финишного покрытия, поскольку для установки требуется штробление стен или потолка.

По принципу управления

Если говорить о принципе управления диммера и, то они в свою очередь делятся на механические, сенсорные и дистанционные.

Механика

Вариаторы для освещения с механическим управлением — это самые первые и наиболее простые устройства для регулировки интенсивности светового потока ламп. На корпусе диммера имеется вращающаяся круглая ручка, посредством которой происходит управление переменным резистором и, соответственно, включение и выключение ламп.

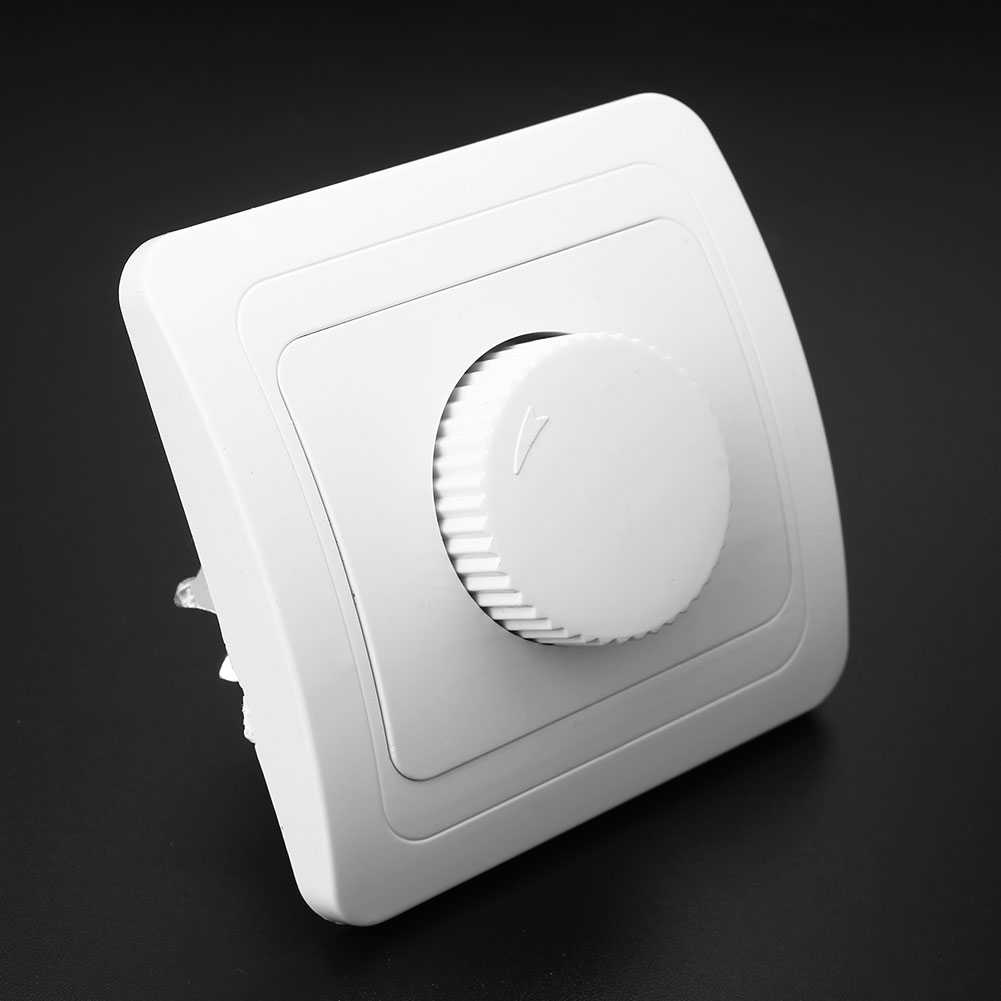

Старый добрый и безотказный механический диммер

Среди механических диммеров встречаются кнопочные и клавишные модели. Такие устройства, так же как и обычные выключатели имеют клавишу отключения осветительного прибора от сети.

Сенсор

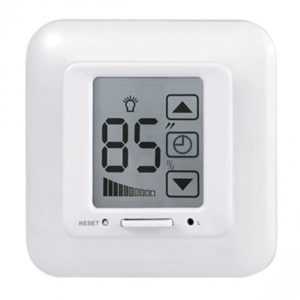

Светорегуляторы с сенсорным управлением имеют более солидный и современный вид. Чтобы выполнить диммирование светодиодных ламп, нужно просто легко прикоснуться к сенсорному дисплею. Однако подобные диммеры стоят дороже, чем их механические аналоги.

Такой сенсорный светорегулятор никого не оставит равнодушным

«Дистанционка»

Технологии повышают уровень комфорта

Регуляторы освещения с дистанционным управлением оснащены пультом, с помощью которого настройка оптимального уровня интенсивности свечения лам выполняется по радиоканалу или через ИК-порт. Управление по радиоканалу возможно даже с улицы, тогда как пульт с ИК-портом может выполнять настройку только при наведении его непосредственно на диммер.

Светорегулятор с пультом на радиоуправлении

Также существуют модели светорегуляторов, которые позволяют управлять освещением через Wi-Fi, и используются они в основном в системах «умный дом».

Одной из разновидностей диммеров являются акустические регуляторы освещения, которые срабатывают на хлопки или голосовые команды.

Принцип работы

Чтобы уменьшить яркость свечения лампы, надо понизить напряжение, которое на нее подается. Самые первые светорегуляторы использовали для этого переменное сопротивление — реостат. Решение далеко не идеальное, так как впустую расходовалось очень много энергии. Электрическая энергия преобразовывалась в тепловую, а ее надо было рассеивать. Именно поэтому первые диммеры имели большие размеры — надо было отводить тепло от реостата. К плюсам такого решения можно отнести то, что нагрузка была резистивного типа, без всяких наводок и помех.

Чуть позже стали использовать регулируемый автотрансформатор. Потерь электроэнергии минимум, нагрузка тоже «нормального типа», но стоимость высокая, размеры — большие. В быту они так и не использовались, применялись для освещения студий — весили пару килограммов и стоили полторы сотни долларов.

Благодаря тиристорам, появились простые и экономичные схемы.

Простая схема светорегулятора на тиристоре

Современные виды

Современные диммеры построены на полупроводниковых приборах — симисторах и транзисторах. Значительная часть устройств сделана на симисторах. Это электронный ключ, который открывается при появлении короткого импульса на базе, а отключается, когда напряжение становится нулевым. В диммерах, которые управляют лампами 220 В, отключение происходит автоматически, 100 раз в секунду. В сети с переменным напряжением 50 Гц, именно столько раз питание переходит через нулевую отметку. С такими диммерами совместимы только лампы накаливания — обычные и галогеновые, причем галогентки должны быть на 220 В.

Кроме ограничений по типу управляемых ламп, недостатком светорегуляторов этого типа являются помехи, которые возникают при включении/выключении помех. Помехи влияют на чувствительные электронные приборы, на устройства, которые используют радиочастоты. Именно такие проблемы могут возникать после установки дешевых диммеров. В более дорогие встраивается защиты — на входе ставятся фильтры (обычно LC-типа).

Схема универсального диммера для всех типов ламп

Для использования со светодиодными лампами и «экономками» диммеры делают на основе ШИМ-модуляторов и МОР-транзисторов. С таким светорегулятором совместимы любые светодиоды, так как питание они подают заниженного уровня, а частота его очень велика — около 300 Гц, что нашим глазом не регистрируется, для светодиода никоим образом некритично. Единственный недостаток диммеров с ШИМ-контроллером — цена.

Пример популярных моделей и их характеристики

Современный рынок радует покупателей огромным количеством диммеров, отличающихся конструктивными особенностями, способом крепления, производителем и другими параметрами.

Ниже выделим несколько наиболее востребованных вариантов.

Диммер сенсорный RF6-18, 12/24 В, 3*6А/18A, 216/432 Вт, IP20

Светорегулятор с сенсорным управлением, предназначенный для подсветки светодиодных ламп на 12 и 24 Вольта. Управление осуществляется с помощью пульта ДУ.

Возможности диммера позволяют включать / выключать ленту и менять яркость.

Характеристики:

• напряжение — DC;
• мощность — 432 Вт;
• степень защиты— IP20;
• выходное напряжение — до 18 В;
• размеры — 17,8х6,5х5 см;
• материал корпуса — пластик;
• количество цветов — 3;
• возможность применения с «умным домом» — да.

Диммер EKF Минск ERD06-101-10

Светорегулятор в рамке, предназначенный для вертикально / горизонтальной скрытой установки.

Работает с лампами накаливания и галогенками на напряжение до 230 В. Крепится в распор или с помощью шурупов. Поставляется в комплекте с рамкой.

Включение осуществляется путем поворота или посредством поворота с нажимом.

Характеристики:

• напряжение — AC;
• напряжение — 230 В;
• степень защиты— IP20;
• мощность — от 40 до 600 Вт;
• номинальный ток — 3 А;
• размеры — 8,4х8,4х4,7 см;
• цвет — белый;
• материал корпуса — пластик.

Диммер-мини WI-FI 12-24 В, 8A, 96/192 Вт, IP20

Небольшой светорегулятор, предназначенный для управления 12-ти или 24-вольтной светодиодной ленты с телефонов на Андроид или iOS. Работает по радиоканалу.

С его помощью можно включать / отключать устройство, поменять яркость. Диммер можно программировать.

Характеристики:

• напряжение — DC;
• мощность — 192 Вт;
• степень защиты— IP20;
• выходное напряжение — до 8 В;
• размеры — 17,8х6,5х5 см;
• материал корпуса — пластик;
• количество цветных каналов — 3;
• возможность применения с «умным домом» — да.

Область применения

Благодаря регулированию яркости свечения достигается уменьшение потребления электрической энергии и увеличение срока эксплуатации светотехнического оборудования. Важные составляющие дизайнерского оформления интерьера – местное и декоративное освещение. Эффект реализуется с помощью управляющих устройств: диммеров, выключателей, датчиков, сенсорных панелей.

Использование диммеров приносит неоспоримую выгоду:

1. Настройка светотехники в различные режимы работы и установка оптимального освещения ведёт к сокращению потребления электрической энергии в быту и на производстве.
2. Именно диммер, как никакое другое оборудование, позволяет получить изумительные эффекты в рекламных акциях и концертных представлениях.
3. Интерьер — это то, что приносит радость и удобство в повседневную жизнь. Во время праздничных мероприятий можно включать освещение на полную яркость, а в обычной обстановке уменьшить до нужного предела.
4. Используя различную яркость освещения и группировку светильников, дизайнеру удаётся осветить пространство на всевозможных уровнях и с разной степенью интенсивности, как в центральной части, так и в периферийных участках помещения.
5. При правильном рабочем режиме у светотехники становится больше срок эксплуатации примерно в 20 раз, снижается расход электричества на 55%.
6. При проектировании освещаемая площадь делится на зоны. В каждой группе осветительных приборов устанавливается свой диммер. По команде с пульта управления у объединенных светильников одновременно меняется световая яркость. Таким образом, осуществляется управление освещением всего жилого пространства.
7. Направленное подсвечивание малозаметных участков помещения может вывести на первый план вещи, являющиеся гордостью хозяев дома. Например, искусно освещенные картины и вазы, размещенные на стене или книжной полке.
