Можно самостоятельно поменять электросчетчик и что нужно для замены

С чего начать

Перед тем, как в квартире поменять старый электросчетчик, нужно не только купить новое оборудование и разработать схемы монтажа, но и сходить в ближайшее отделение РЭС. Дело в том, что по закону РФ, самовольная замена электрических учетных счетчиков строго запрещена, в противном случае понадобится выплатить немалый штраф.

После получения разрешения, найдите хорошего электрика. Производить замену приборов учета электроэнергии имеет право только квалифицированный специалист, имеющий минимум третью группы допуска по электробезопасности.

Видео: Установка электрического счетчика.

Также на многих форумах мастера советуют брать разрешение непосредственно перед началом ремонтных работ. На время, пока действует разрешение на проведение электромонтажных работ, выданное РЭС, начисление за электроэнергию производиться по усредненному тарифу. Эта сумма может в разы превышать ваши ежемесячные платежи.

После получения всех необходимых справок и проектов, можно приступать к закупке оборудования. К слову, если вы хотите заменить счетчик на лестничной площадке, то эти работы оплачивает местная обслуживающая компания. В том случае, когда менять счетчик будете в квартире, то все затраты несете вы, как собственник имущества.

Что нужно купить для монтажа:

1. Электрический счетчик;
2. Крестовая и шлицевая отвертка;
3. Мультиметр;
4. Плоскогубцы и кусачки;
5. Изолента;
6. Автоматы защиты и вводной выключатель, если на момент замены счетчика они отсутствуют.

В зависимости от сложности конкретного монтажа, этот список может быть немного больше.

Параметры приборов учета

Основным параметром, является класс точности, учитывающий погрешность при замере расхода электричества. До 1996 года, в России это значение было 2,5%. Это самая большая погрешность измерений. В этом году, принят новый класс точности, для жилых и бытовых помещений. Он равен 2%. В это же время, началась замена индукционных счетчиков.

Следующий важный параметр – это изменение тарифа (дневного, ночного). В новейших приборах тариф меняется и при смене сезона. Ночной тариф, стоит в 2 раза меньше. Это позволяет экономить деньги. Ночной тариф начинается в 11 вечера и до 7 утра.

Сейчас устанавливаются автоматизированные системы учета, позволяющие снимать значения расхода дистанционно. Заказчику, приходит готовая квитанция, с показанием за последний месяц и суммой оплаты.

Следует помнить сроки поверки электрического счетчика, сроки замены. Для предотвращения проблем, следует выполнять эти операции в сроки, указанные в документах. Многообразие моделей, позволяет сделать замену прибора, с меньшими затратами.

Чтобы пломбировка и оформление нового счетчика прошли без проблем, штрафных санкций, необходимо оформить некоторые обязательные бумаги.

Когда нужно менять

Счетчик меняют по некоторым причинам, вот основные из них:

1. Низкая точность. В федеральном законе указан норматив точности электросчетчика, и если ваш не подходит для него, это повод для замены. Старые приборы со временем теряют пригодность, и приходится устанавливать новые.
2. Заметные повреждения: сломанные детали, разбитое стекло, нерабочие переключатели, индикаторы и др.
3. Энергоснабжающая организация зафиксировала, что прибор неправильно учитывает потребление энергии.
4. Нарушение в пломбах госпроверки.
5. Сетевая или энергоснабжающая организация выдала предписание на замену.
6. При переезде в новую квартиру часто меняют установленные предыдущими хозяевами устройства.

За чей счет

При необходимости сменить старый счетчик ответственность за замену несут владелец помещения или управляющая компания. Место установки изделия определяет — кто заменит счетчик и оплатит стоимость нового прибора. При установке счетчика в квартире ответственность за исправное состояние и своевременную замену целиком ложится на плечи владельца. Управляющая компания отвечает за счетчики, расположенные на общедомовых лестничных клетках и пролетах в многоквартирном доме. При этом в договоре между владельцами помещений и управляющей компанией может быть пункт, по которому замена электросчетчика оплачивается собственником квартиры. Оплата может быть выполнена единоразовым платежом или в рассрочку на несколько месяцев. Сумма включается в счет на оплату коммунальных услуг в виде отдельной строки.

При проживании в муниципальном многоэтажном жилом помещении (по договору социального найма) ответственность за обслуживание и замену приборов учета лежит на муниципалитете. В приватизированном жилье замену проводит владелец с оплатой всех расходов из своего кармана. В частном секторе замена приборов учета электрической энергии производится собственником дома. Исключение составляет муниципальный индивидуальный жилой дом, что в настоящее время встречается крайне редко.

Увеличилась сумма оплаты: как проверить правильность учета?

Представим себе, что замена электросчетчика в частном доме или собственной квартире произведена. Но внезапно владелец замечает, что сумма оплаты за потребляемую электроэнергию выросла, хотя по идее должно быть наоборот. Закрадываются сомнения в том, правильно ли был выбран счетчик и так ли он хорош, как его нахваливал продавец или представитель компании, в которой он был приобретен.

Существуют способы проверок, с помощью которых можно убедиться в точности (или неточности) учета. Самый простой – это отключить от электропитания квартиру или дом полностью. При этом счетчик должен оставаться под напряжением. Дальше нужно засечь время и понаблюдать за диском индукционного прибора или световым индикатором электронного электросчетчика. В течение четверти часа (15 минут) у индукционного прибора диск не должен совершить более одного оборота, а у электронного индикатор не должен испустить более одного импульса. Если «активность» прибора учета значительно выше, значит, присутствует так называемый самоход, и владелец жилья платит за «воздух».

Более сложный вариант – определить погрешность, с которой работает электросчетчик. Для этого отключаются все электроприборы в доме. В качестве эталона берут прибор с известной мощностью (к примеру, лампочку мощностью 100 Вт), включают и с помощью секундомера высчитывают время одного оборота диска или одного импульса. Погрешность можно определить по формуле:

E = (P х t х n / 3600 — 1) х 100%

Р – мощность «эталона» в кВт; t – время одного оборота или одного импульса, n – передаточное число (как правило, имеется на табло счетчика, и обязательно есть в паспорте аппарата). Если расчетная погрешность будет со знаком «минус», значит, прибор работает с опережающим эффектом. Если значение погрешности положительное – аппарат подтормаживает. Для надежности можно произвести расчеты с несколькими «эталонами» и вывести среднее арифметическое значение. Погрешность в пределах 10 % считается нормой.

Еще один способ проверки – это просто вызвать специалиста из организации, поставляющей энергоресурсы. В этом случае за процедуру придется заплатить из собственных средств. Результаты проверки будут отражены в письменном заключении. Если выяснится, что прибор неисправен, то замена электросчетчика может быть опротестована, что даст возможность потребовать установить другой электросчетчик взамен ранее установленного.

Документы, необходимые при установке своими руками

Главное в этой операции, запастись терпением. Компании, отвечающие за эту операцию, нелегко оформляют документы. Внимательно читайте каждую букву документа.

1. Заключение договора, с организацией энергосбыта, на поставку электроэнергии. Эта компания, должна выдать техническую информацию по марке прибора учета, сечения проводов разводки и схеме проводки.
2. Подается заявление лично или по почте, о самостоятельной установке. Следует обязательно зарегистрировать его и один экземпляр, остается у Вас. Информация, которая должна быть в заявлении:

– фамилия, инициалы владельца жилья;

– номер лицевого счета;

– адрес и контактные телефоны.

3. Получив разрешение, проводим монтаж.

Операция пломбировки и приема обязательна.

4. После проведения работ, необходимо вызвать специалиста для приема и пломбирования счетчика. Составляется акт приемки, здесь обязательно должно быть указано правильность установки и монтажа, целостность прибора. В нем также указывается номер, показания и номер пломбы. Указывается дата приема, с этого дня оплата будет взиматься, по показаниям.

Замена электросчетчика

Чтобы поменять электросчетчик недостаточно личного желания. Предстоит зафиксировать процедуру документально, чтобы представители компании-провайдера услуг сняли с учета текущий измерительный прибор и зарегистрировали новое устройство.

Процедура замены счетчика электроэнергии включает следующие шаги:

• возникновение оснований для установки нового оборудования;
• подготовка собственноручного заявления в локальное отделение компании-провайдера;
• прибытие специалиста, который осуществляет снятие показаний приборов учета и подтверждает целостность пломб с их последующим демонтажем (на этой стадии составляется Акт);
• проверка устройства на комиссии;
• приобретение нового оборудования (за счет абонента или компании);
• установка счетчика;
• подключение устройства и его проверка.

Первые три месяца отсутствия числительного прибора, потребление насчитывается в соответствии со средними показателями использования ресурсов за прошлые полгода

С четвертого месяца во внимание принимаются социальные нормативы

Необходимая документация после установки нового счетчика

После завершения монтажа, собственник недвижимости передает в УК соответствующее заявление с просьбой подтвердить исправность прибора и допустить его эксплуатацию. При удовлетворительном решении на руках пользователя должны остаться следующие документы:

• паспорт оборудования;
• акт допуска к работе;
• справка о пломбировании.

Какими законами руководствоваться?

Практически все ответы на вопросы, касающиеся установки или замены приборов учета, можно найти в законодательной базе. В нормативных актах прописаны общие положения и более конкретные требования, относящиеся к частному сектору, муниципальному жилью и приватизированным квартирам.

Например, о необходимости замены неисправного оборудования можно узнать из следующих документов:

• Федеральный закон № 28-Ф3 от 1996 года, но отредактированный 30.12.2008;
• Закон РФ №4871-1 от 1993 года с внесенными поправками 10.01.2003;
• ГОСТ Р 52321-2005 – требования к счетчикам классов 0,5; 1; 2.

О том, кто отвечает за имущество, указано в ст. 210 ГК РФ, а об обязанностях покупателя технического оборудования – в ст. 543 ГК РФ.

Если между вами и представителями УК или соседями возникают споры о пользовании приборами учета и об ответственности за них, за разъяснениями рекомендуем обратиться к юристам

В федеральном законе N 102-ФЗ от 26.06.2008 можно найти материалы о единстве измерений, метрологической экспертизе и метрологических службах.

А в постановлении правительства РФ №491 говорится о том, кто и когда должен нести ответственность за установку или замену систем учета, в том числе и счетчиков.

Но бывают и исключения из правил, изложенных в документах. Например, если частное лицо изъявит желание поменять старый исправный электросчетчик в этажном щите на новую модель, издержки по замене полностью ложатся на его плечи. Тем не менее, дальнейшее обслуживание продолжает выполнять УК.

Акт замены счетчика электроэнергии

После того как специалисты выполнят замену счетчика, составляется акт, который подписывает владелец дома и исполнитель. В документе указывается следующая информация:

• адрес проведения работ;
• технические характеристики снятого и установленного счетчика;
• дата выполнения работ;
• дата поверки старого и нового электросчетчика;
• показатели нового прибора;
• количество неучтенной электроэнергии во время отсутствия прибора;
• причина замены;
• информация об организации, проводившей работы, и ее полные реквизиты.

Счетчик на улице

Акт замены электросчетчика выполняется в двух экземплярах, один из которых остается у владельца дома, а второй — в энергопоставляющей организации.

Квалификационные требования и необходимые инструменты

Замена электросчетчика должна производиться специалистом-электриком, имеющим соответствующую квалификацию и допуск не ниже 3 группы электробезопасности. Желающие могут получить такие знания в центрах обучения и проверки знаний. В принципе, если человек окончил техникум с электротехническим направлением или соответствующий вуз, то полученных знаний будет достаточно для того, чтобы произвести все работы по демонтажу старого прибора и установке нового. В противном случае лучше всего обратиться в ЖЭК или в ту же организацию, поставляющую электроэнергию потребителям.

Если же квалификации достаточно и работы будут производиться самостоятельно, то порядок замены электросчетчика предполагает наличие определенного набора специальных приборов. Обязательно нужно иметь в наличии указатель низкого напряжения или цифровой мультиметр. Набор инструментов специфичен, но достаточно прост: отвертки (крестовая и плоская), пассатижи, кусачки. Не лишними будут маркер и изолента.

Кто должен устанавливать счетчики на электроэнергию: разбираемся в ситуации

Все вопросы, касающиеся учета использованной электроэнергии и соответствующего оборудования, решаются согласно требованиям, указанным в разнообразных законодательных документах. В них изложен порядок и особенности выполнения работ по ремонту и замене устройств, а также правила по эксплуатации приборов.

Установив новый счетчик, нужно подать заявку на опломбирование в энергоснабжающую компанию

Контроль за правильной работой прибора, а также техническое обслуживание осуществляется электроснабжающими компаниями. Замена счетчика электроэнергии возможна только после подачи заявления на замену устройства в данную организацию. Для этого нужно при себе иметь следующие документы:

• паспорт;
• документ, подтверждающий право собственности.

Установку нового прибора должен выполнять квалифицированный специалист, поскольку человек без опыта может не только допустить критические ошибки при подключении, но и полностью сломать новое устройство. Только специалист знает, как правильно подключить электросчетчик.

Очень важно после установки нового аппарата подать заявку на опломбирование в энергоснабжающую компанию. Уполномоченное лицо составляет акт приема счетчика и выполняет опломбировку прибора

Монтаж счетчика должен выполнять квалифицированный специалист

Виды электрических счетчиков

Бывают однофазными, трехфазными. Квартиры, частные жилые дома, оборудуются однофазными приборами. По устройству: электронные счетчики, индукционные приборы. Для предотвращения краж электроэнергии, энергетики требуют установки электронных видов изделия.

Следующий критерий – номинал тока. Это значение, следует учитывать, при выборе счетчика, для разных помещений.  Для стандартных квартир, 80 ампер, лучший номинал  силы тока. Частные домовладения, квартиры, с большой площадью, необходимо оснащать более мощными  электросчетчиками.

При подборе, необходимо проводить расчет, исходя из мощности приборов, освещения, агрегатов, подключаемых в сеть. Более полную информацию, можно получить у энергетиков, разработке проекта здания.

Нужно ли платить?

Существуют определенные правила:

• Согласно ПП РФ № 261 и № 354 п. 81, за ИПУ отвечает владелец помещения, но ввод в эксплуатацию и опломбировка – бесплатные.
• В муниципальных и ведомственных жилых объектах, которые предоставляются по договору найма, менять электрический счетчик должен собственник, а не арендатор.
• Приборы, размещенные в подъезде или на площадке и относящиеся к общедомовому имуществу, переустанавливаются за счет УК или ТСЖ. Средства берутся из взносов на ремонт и обслуживание дома. Если счетчик электроэнергии рассчитан на одну квартиру, то он не является общедомовым имуществом.

Установка счетчика электроэнергии в квартире: стоимость работ

Обычно установка счетчика на электричество не вызывает особых трудностей и ее вполне можно выполнить самостоятельно. Что касается профессионального подключения, то ценовая политика довольно разнообразная. На цену установки счетчика электроэнергии в квартире влияют такие характеристики, как тип прибора и его технические параметры.

Перед тем как заменить счетчик, специалист должен выполнить подготовительные работы

Чтобы ориентироваться, сколько стоит установка электросчетчика, необходимо учитывать следующие критерии:

• модификацию устройства;
• тип электросети;
• особенности условий подключения;
• необходимость дополнительных работ;
• количество подключаемых приборов.

Прежде чем заменить счетчик, мастер должен выполнить подготовительные работы.

На стоимость установки счетчика влияет количество подключаемых приборов

Как подключить электрический счетчик самостоятельно: порядок действий

Механизм установки или замены электрического прибора для подсчета использованной электроэнергии отличается от других видов монтажных работ в первую очередь наличием обязательных юридических процедур. Такие же требования необходимо выполнять и в случае установки счетчика электроэнергии в частном доме.

Весь процесс можно разделить на следующие этапы:

1. Требуется получить разрешение от поставщика электроэнергии на установку или замену устройства.
2. Если нужно, то выполняется проверка аппарата.
3. В случае замены прибора работник компании-поставщика должен снять показания со старого счетчика и создать акт снятия пломбы.
4. Отключение и снятие старого прибора. Перед началом работ обязательно необходимо с помощью специальных приборов убедиться в отсутствии напряжения.
5. Непосредственно установка или замена аппарата.
6. Завершительный этап. Энергоснабжающая компания составляет акт ввода нового устройства в работу, устанавливает необходимые пломбы. В акте должны быть зафиксированы показания нового счетчика на момент монтажа, а также указан регистрационный номер пломбы.

Счетчик для учета потребленной электроэнергии необходимо устанавливать исключительно в специально предназначенных для этого местах. Не допускается монтаж прибора непосредственно на легковоспламеняющихся поверхностях, в том числе деревянных.

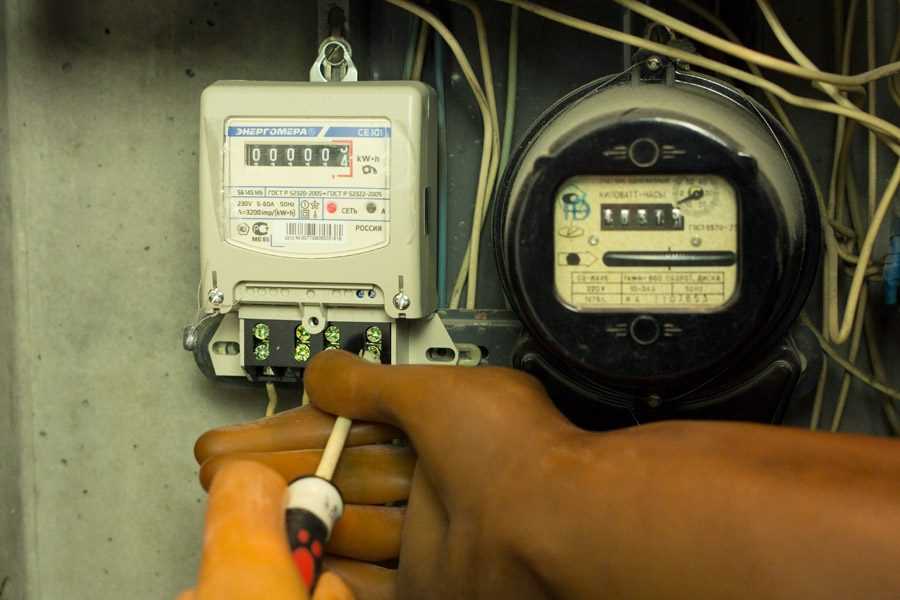

Чтобы установить новый счетчик, нужно отключить и снять старый прибор

Установка аппарата в плане подсоединения проводов значительных трудностей не представляет. Схему подключения легко найти в сети, а также она есть в паспорте нового прибора. Допустить ошибку в порядке соединения приборов сложно, но нужно быть предельно внимательными и строго следовать предоставленной схеме.

При установке прибора необходимо осторожно обращаться с пломбами на аппарате. Их обычно две: пломба, установленная на заводе-изготовителе, и пломба организации, проверяющей прибор

Повреждение любой из них приводит к очень серьезным последствиям, вплоть до выставления счета за электроэнергию по самому высокому тарифу или взыскания максимально возможного штрафа.

Учет потребленной электроэнергии в последнее время играет важную роль, так как позволяет значительно упростить взаимосвязь между потребителем и компанией-поставщиком. Правильным образом установленный счетчик учета – это надежный аппарат, который способен бесперебойно работать на протяжении длительного периода времени.

Для замены счетчика лучше воспользоваться услугами специалиста

Кроме того, установка электросчетчика на территории Российской Федерации – процедура довольно востребованная. Это связано с большим количеством объектов, которые потребляют электроэнергию. Данное мероприятие требует вызова специалиста. Однако с учетом того, сколько стоит установка счетчика электроэнергии, большое количество людей устанавливают прибор самостоятельно. В этом случае необходимо придерживаться техники безопасности и строго следовать схеме подключения прибора, а также следует детально изучить инструкцию о том, как установить электросчетчик в квартире.

Демонтаж старого счетчика

Аккуратно откручиваем клеммы и сам счетчик. При этом надо особенно бережно обходиться с подходящими к счетчику проводами, если не планируется их менять. Эти провода нам ещё предстоит прикручивать к новому счетчику.

Видим гетинаксовую пластину, прикрученную к стене:

Откручиваем пластину, аккуратно вытаскивая провода. Провода перед этим лучше пометить маркером, чтобы потом особенно не задумываться, что откуда и куда. Я обычно фазу мечу черным цветом.

Провода коротковаты, а дополнительные контакты нам ни к чему. Поэтому надо будет постараться монтаж счетчика сделать выше на несколько сантиметров. Старый счетчик (и пломбу!) ни в коем случае не выбрасываем, он будет нужен хозяину квартиры при переоформлении документов.

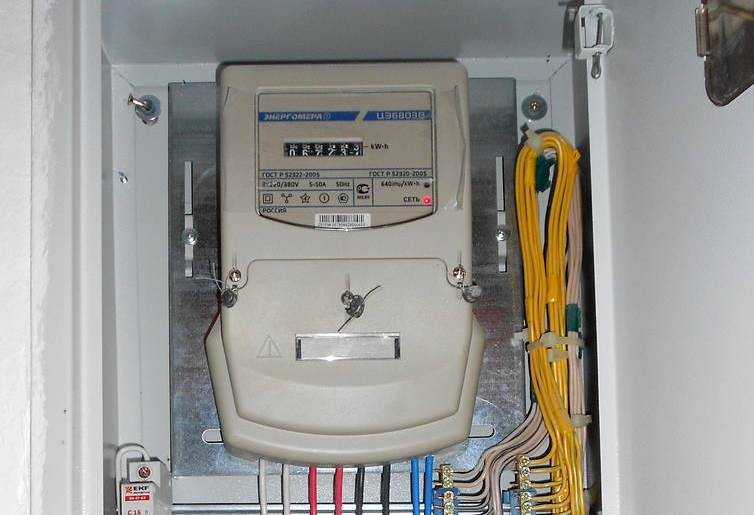

Прямое подключение трехфазного счетчика

Чтобы правильно подключить трехфазный счетчик, необходимо понимание его конструкции. Тут есть аналогия с однофазным устройством, только фаз тут не 1, а 3.

Электросчетчик с 3 фазами включает в конструкцию:

• Обмотку тока – 3;
• Обмотку напряжения – 3;
• Клеммы для подсоединения кабелей — 8.

Нулевой провод все еще имеет обозначение N. А фазы обозначаются следующим образом:

1. Фаза 1 – А;
2. Фаза 2 – В;
3. Фаза 3 – С.

На схеме подключения, изображенной выше, видно, что:

1. Клемма 1 – для ввода фазы А;
2. Клемма 2 – для вывода фазы А;
3. Клемма 3 – для ввода фазы В;
4. Клемма 4 – для вывода фазы В;
5. Клемма 5 – для ввода фазы С;
6. Клемма 6 – для вывода фазы С;
7. Клемма 7 – для ввода нуля N;
8. Клемма 8 – для вывода нуля N.

Распределение энергии происходит аналогично. Схема изображена ниже. Она рабочая, поэтому вы ее можете применить для частного дома.

Сначала все провода подключаются через четырехполюсный автомат. Затем они подводятся к счетному устройству, а затем выходят из него и направляются к УЗО с 4 полюсами. Затем нужно распределить энергию так:

• Определить потребители 380В (станки, камин). Для них подключение будет производиться с фазами А, В и С, а также с нулем N. Сюда же будет подведен заземляющий проводник;
• Определить потребители 220В. Они будут питаться от одной фазы. Нужно распределить нагрузку на фазы так, чтобы она была равной на каждой ветке (например, по 10 кВт на каждой фазе);
• Для каждой ветки потребуется однополюсный автовыключатель.

С нулевым проводом нужно поступить так же, как в случае с однофазным электросчетчиком. Он должен пройти через четырехполюсный автомат, счетчик электроэнергии и УЗО с 4 полюсами. Затем он разделяется через нулевую шину, чтобы на каждой ветке получить по одному нулю.

Заземляющий провод огибает все автоматы, счетное устройство и УЗО. Он разветвляется на заземляющей шине на несколько ветвей – по 1 для каждой ветки потребителей.

Порядок действий собственника

Монтаж нового счетчика предполагает определенные действия. Они не сильно отличаются, если срок эксплуатации прибора учета истек или он вышел из строя и его необходимо заменить на новый.

Существует определенный порядок, который должен выполнить собственник при монтаже счетчика.

Для этого он должен:

• Обратиться в энергосбыт с заявлением, которое рассматривается не более 7 дней;
• Для этого понадобится паспорт собственника или доверенность, если подача заявления производится другим лицом;
• Инспектор потребует подтверждение собственности. Необходимо предоставить договор купли-продажи, дарственную и т.п.;
• Разрешение, ТЗ и проект на установку электрооборудования. Протокол испытания контура заземления. Он предоставляется при трехфазном подключении;
• Согласовывается дата посещения инспектора для проверки правильности монтажа электрооборудования. Инспектор должен прибыть не позднее 15 дней с момента подачи заявления;
• Монтируется электрооборудование. Оно может быть смонтировано собственными силами, если владелец имеет соответствующие навыки или приглашенным электриком;
• Составляется акт в двух экземплярах, если монтаж и ввод производит сторонняя организация, количество актов будет три. В нем указываются данные собственника, тип счетчика, первичные показания, номер пломбы.

Акты подписывают все заинтересованные стороны и забирают свои экземпляры. Собственнику обязательно нужно сохранить свой экземпляр. Его предъявляют инспектору при проверке.

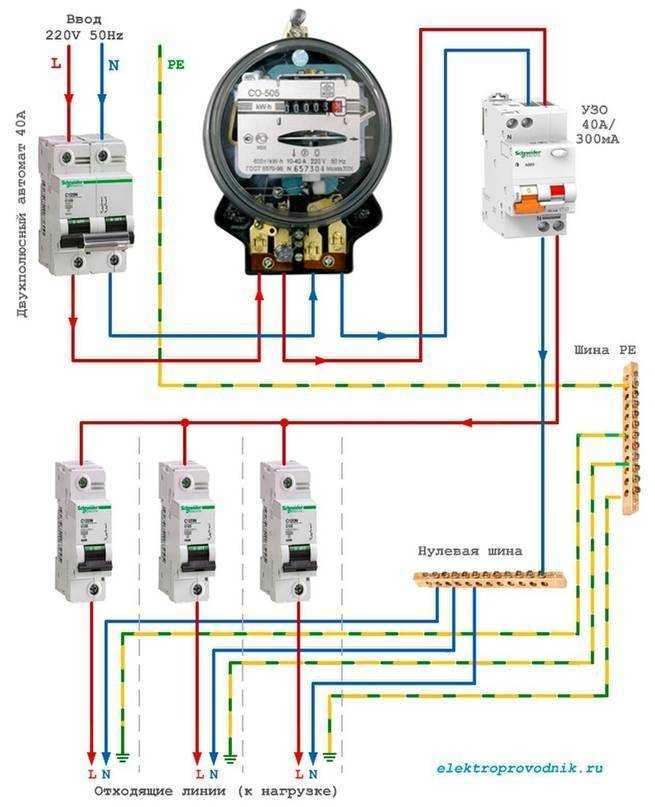

Подключаем однофазный счетчик к сети

Перед подключением, посмотрите статью: схема подключения однофазного счетчика к сети, там подробно рассказаны все нюансы. А мы с вами в этой статье поговорим только о реальной практике.

1. Закрепляем счетчик в электрощиток.
2. Подключаем провода на 2 и 4 клемму, они должны обозначаться, если нет – сделайте обозначения самостоятельно.
3. Подключаем третий провод.
4. Подключаем первый провод на клемму.
5. Протягиваем винт напряжения (если он есть).
6. Включаем пакетный выключатель.
7. Проверяем все схему подключения, здесь мы остановимся более подробней. Чтобы проверить схему подключения берем обычную индикаторную отвертку и проверяем фазы. Если все правильно, индикатор покажет наличие схемы на второй и первой клемме счетчика. Если нет, значит, нужно искать фазу другими способами.
8. Включаем автоматические выключатели.
9. Проверяем исправность счетчика, здесь читайте: как проверить работоспособность электрического счетчика, в данной статье все подробно рассказывается.
10. Устанавливаем крышку счетчика.
11. Взываем представителя организации, чтобы он установил пломбы и подписал необходимые документы.

Кто может поменять счетчик в частном домостроении и где его лучше поставить при переносе?

Перед выполнением работ нужно сделать запрос на документы, в которых указаны требования к установке и разделительная граница балансовой принадлежности. В частном домовладении граница обычно проходит по улице, но вынос учетного узла возможен только по согласованию с собственником жилья. Тем не менее сотрудники энергопоставляющих компаний настаивают на установке прибора за пределами участка, что дает им возможность проведения контроля без участия домовладельца.

Граница балансовой принадлежности имеет размытый характер. Идеально, когда она определяется по обоюдному согласию. Это может быть как фасад здания, так и ближайший столб на территории участка.

Законы и нормативные акты

Основным законодательным актом является постановление Правительства РФ №442 от 4 мая 2012 года, по которому прекратилось производство старых моделей счетчиков, была запрещена их проверка и ремонт. Новый счетчик должен иметь класс точности не ниже второго. Общий порядок замены устройства изложен в письме Госэнергонадзора, которое в 2000 году прошло одобрение и получило законное Решение Госстандарта РФ.

Все работы на декабрь 2020 года по замене оговариваются следующими законопроектами и нормами:

• статьи 210 и 354 (пункт 2) Гражданского кодекса;
• статья 261 Федерального закона РФ;
• постановление Правительства №354 от 27.08.2012 г.;
• статья 13 Федерального закона РФ «Об обеспечении единства измерений».

На основании этих документов сбытовая организация вправе требовать замены прибора учета. По этим нормативам запрещается самостоятельное проведение работ по демонтажу старых и установке новых приборов учета. Устанавливать и обслуживать счетчики необходимо электрикам из штата энергоснабжающей организации.

Порядок замены/установки

Во время работ по установке/замене электрического счетчика необходимо строго соблюдать правила техники безопасности. Если потребитель не обладает необходимой квалификацией лучше всего пригласить профессиональных электриков. Перед началом работы нужно убедиться в отсутствии напряжения, используя для этого проверенные средства измерений.
Вот схема подключения счетчика:

Перед заменой старого или установкой нового прибора учета необходимо обеспечить отсутствие напряжения на проводниках в клеммной коробке счетчика, для чего нужно отключить автоматический выключатель, который установлен до прибора учета.

Электрический счетчик необходимо устанавливать в специально предусмотренных проектом местах. Например, в многоквартирных домах — в этажных электрощитах. Не допускается монтаж счетчика непосредственно на поверхностях из дерева и других легковоспламеняющихся материалов. Если прибор учета устанавливается отдельно, то для его монтажа необходимо использовать специальные щиты учета, которые представлены в большом ассортименте в торговых сетях.

На большинстве современных счетчиков на задней поверхности имеется специальный узел для крепления на DIN-рейку. Такой вариант монтажа предоставляет возможность быстрой и легкой установки прибора учета и его последующего снятия (например, для поверки или ремонта)

При выборе DIN-рейки следует обратить внимание на толщину материала, из которого она изготовлена – чем толще, тем лучше

С точки зрения «геометрии» существуют определенные требования к монтажу когда производится замена электросчетчика или установка нового, особенно это касается приборов индукционного типа. Отклонения от осевых линий не должны превышать 2 градусов. Нарушение этих требований сказывается на правильности учета и, следовательно, при последующей проверке со стороны энергоснабжающей организации могут возникнуть проблемы в виде штрафных санкций.

После того, как электросчетчик установлен на своем месте необходимо произвести его подключение. Сечение проводов для подключения необходимо выбирать с таким расчетом, чтобы обеспечить прохождение по ним максимально возможного тока нагрузки. При выборе материала предпочтение следует отдавать проводникам, изготовленным из меди. При этом следует иметь в виду, что никакие соединения и скрутки проводов, находящихся со стороны подачи электроэнергии не допускаются. Если же между автоматическим выключателем и счетчиком все же приходиться делать дополнительные соединения, то места их должны иметь возможность пломбирования.

Установка электросчетчика, с точки зрения подключения проводов, трудности, как правило, не представляет. Подключение электросчетчика в виде схемы изображено на задней поверхности клеммной крышки, а также в паспорте прибора. Ошибиться в порядке присоединения проводов довольно сложно, нужно лишь быть внимательным и строго следовать прилагаемой схеме.

Этап 5 – Регистрация

После всех проверочных процедур и предоставления одного экземпляра Акта на руки владельцу, энергосчетчик считается зарегистрированным. Паспорт устройства снабжается соответствующей отметкой, а потребитель продолжает пользоваться электроэнергией.

Существует немало стандартов и правил, регулирующих процесс демонтажа старого и установки нового прибора учета. Поэтому вопрос “Как заменить электросчетчик в квартире” должен решать взаимодействием всех сторон, принимающих участие в пользовании и предоставлении электричества.

Помните о своих правах, придерживайтесь приведенной инструкции и не стесняйтесь обращаться в сервисные службы, чтобы сохранить нервы, время и деньги.

Документация, необходимая после замены счетчика электроэнергии

По окончании работ, следует вызвать на дом инспектора энергоснабжающей компании, оформить акт замены счетчика электроэнергии и произвести его опломбирование. Акт составляется в двух экземплярах.

1. Графа 1 (Присоединение). В ней указывается наименование фидера, где была произведена замена.
2. Графа 2 (Указание типа, заводского номера, года выпуска, класса точности). Вносятся данные как снятого, так и установленного счетчиков.
3. Графа 3 (Клеймо от госпроверки). Записывается квартал и год последней поверки для старого и нового приборов.
4. Графа 4 (Показания). Списываются данные энергии активной (кВт/ч) и реактивной (кВар/ч) обоих счетчиков и переносятся в соответствующие ячейки таблицы акта.
5. Графа 5 (Расчетный коэффициент). Выставляется в зависимости от схемы, согласно которой устанавливался счетчик, а также коэффициента трансформатора тока. «Набежавшее» количество киловатт за день умножается на коэффициент и получается действительное количество потребления вами электроэнергии.
6. Графа 6 (Неучтенная электроэнергия). Имеется ввиду, затраты ее в период на время замены.
7. Графа 7 (Причины замены). Обосновывается мотив переустановки. Вот наиболее частые из них: необходимость поверки, в связи с истекшим сроком; несоответствие класса точности прибора современным требованиям; в связи с коммерческим учетом, необходимость в почасовой фиксации данных.
8. Графа 8 (Снятие векторной диаграммы). Производится инспектором при помощи вольтамперфазометра и заносится в акт.

В конце указываются номер пломбы и данные организации, производившей опломбирование.

Часто для документации в жилом доме, используется упрощенная версия акта, где те же данные вписываются в строки и от руки.

Если вы имеете нужную квалификацию, чтобы установить счетчик самостоятельно, то вместо организации, проводившей замену, вы вписываете свои ФИО и присоединяете копию документа, подтверждающего вашу группу безопасности

Важно, чтобы сроки аттестации не были просрочены

Установка и подключение электросчетчика

Устанавливаем счетчик, монтируя его на саморезы к пластиковым вставкам.

Клятвенно обещаем себе, что впредь такие щитки использовать не будем, а счетчики будем ставить только на дин-рейку.

Важный момент.  Клеммы электросчетчика имеют по два винта. Перед монтажом каждого провода его необходимо зачистить на всю длину, а затем зажать провод на дальний винт. Убедиться, что провод механически прочно закреплен в клемме. Только после этого затягиваем ближний винт.

Схема подключения счетчика в принципе простая, главное – делать всё правильно и надежно.

На схеме показан один защитный автомат, но их может быть несколько, каждый – на свою группу и свой ток. По выбору автоматов в зависимости от тока и мощности нагрузки – сказано в других статьях на канале.

В конце статьи приведена инструкция к счетчику, в которой тоже есть схема подключения. Эта схема типовая, так можно подключать абсолютно любой однофазный счетчик прямого включения.

Итак, провода подключили согласно схеме подключения

 Важно, чтобы провода не были натянуты, а свободно подходили к счетчику и автоматам. Для этого надо заранее продумать, какой длины провода будут нужны

Площадь сечения проводов для подключения счетчика внутри щитка в данном варианте – не менее 2,5 мм2

В качестве автоматических выключателей применен один двухполюсный на 25А. Что для однокомнатной квартиры с суммарной мощностью электроприборов 5 кВт и старой электропроводкой вполне достаточно.

, разбив квартиру хотя бы на две группы, а нейтраль не разрывать. Но бюджет…

Перед тем, как одеть верхнюю крышку, надо попросить хозяина включить все мощные электроприборы, какие есть в доме. А заодно согреть чайку на электрочайнике ;).

Если после одной – двух минут такого экстремального использования электросети не возникло подозрительных запахов, звуков, и, не дай Бог, искрения – то можно считать, что работа выполнена. И счетчик должен крутиться с соответствующей скоростью. И в правильную сторону)))

Одеваем верхнюю крышку, и вот, всё готово:
