Применение фотореле для уличного освещения

Назначение и принцип действия фотореле

Фотореле или, как многие его называют, световое реле (светореле) предназначено для установки в электропитающие линии (цепи) осветительных приборов и автоматически включает или отключает их в зависимости от уровня естественного освещения. Чувствительность этих устройств может быть различной и задается с помощью регулятора. Можно добиться того, что светореле будет включать уличное освещение даже в пасмурную погоду и вечером с приходом первых сумерек, а отключать, когда уже достаточно светло. Либо наоборот: светильники будут зажигаться, если уже почти ничего не видно, а гаснуть – едва забрезжит рассвет.

У различных фотореле для уличного освещения диапазон регулирования порога срабатывания разный. Чаще всего встречаются устройства с пределами настроек 5–50 лк (люкс) и 2–100 лк. При освещенности 5 лк уже темно, но предметы при этом еще достаточно хорошо различимы. Если придерживаться строгой экономии электроэнергии, то лучше брать светореле второго типа настроек и выставлять на них 2 лк, что соответствует глубоким сумеркам, когда до наступления полной темноты остается около 10 минут. В то же время регулятор нередко оставляют в среднем положении. Он обычно расположен снизу устройства и имеет 2 метки: «–» и «+». Подкручивая регулятор в сторону «–», чувствительность светореле понижают и оно будет срабатывать при большем затемнении, и наоборот.

Принцип работы светореле весьма прост. Встроенный в его корпус или установленный отдельно в нужное место выносной фотодатчик вырабатывает и посылает на управляющую электронную плату устройства электрические сигналы. Параметры последних зависят от интенсивности падающего на датчик света. Когда уровень сигнала достигает установленных настроек порога срабатывания, реле устройства замыкает цепь электропитания уличного освещения. Как только изменившийся в обратную сторону сигнал от фотодатчика выйдет за пределы диапазона срабатывания, светильники будут обесточены. Большинство светореле настроены таким образом, чтобы не отключаться ошибочно при кратковременном случайном освещении (светом фар, например).

Советы и рекомендации

При монтаже фотодатчика на опоры с источниками света, необходимо располагать их вне зоны освещения (за или над фонарем). В противном случае, включенный датчиком свет будет подавать устройству команду на отключение, что в результате выразится миганием лампы.

Не стоит пытаться настроить фотореле в условиях помещения, поскольку полностью имитировать дневной свет без специального оборудования невозможно.

Фотодатчик нуждается в периодической чистке, поскольку загрязнение негативно сказывается на его чувствительности.

Популярные модели

К наиболее востребованным датчикам освещенности относятся:

• ФР-601. Доступный вариант фотореле китайского производства. Выделяется достаточно высокой степенью защиты (IP44) и мощностью в 2,2 кВт.
• SNS L 07. Произведение российской компании «Elektrostandard», поддерживающее баланс цены и качества. Максимальная нагрузка – 3,5 кВт.
• ФР-7М. Отечественное устройство с выносным фотодатчиком, которое по параметрам практически не уступает лучшим зарубежным аналогам.
• WZM-01/S1. Мощное (4 кВт)и дорогое польское устройство, предназначенное для внутреннего использования.

Датчики, реагирующие на один параметр, постепенно вытесняются многофункциональными устройствами, которые превосходят по эффективности и экономическим показателям. Астрономический таймер является новым направлением в автоматизации уличного освещения. Его устройство и принцип работы в корне отличается от фотореле. Астротаймер содержит миниатюрный процессор, который выдает команды на включение и отключение на основании координат и реального времени.

Фотореле для уличного освещения: оснащение дополнительными функциями

Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.

Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.

Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека

Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.

Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.

Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца

Принцип действия

Как подключить фотореле: схемы подключения Для подключения фотореле к светодиодному прожектору необходимо внимательно изучить инструкцию, которая находится в техпаспорте. Перед тем, как подключить светильник обязательно проверяйте паспорт, сертификат и патент продавца, чтобы потом не пришлось делать капитальный ремонт проводки в квартире. Чаще всего этот параметр имеет диапазон от 5 до 16 А. Установить подобное оснащение можно самостоятельно, без помощи электриков. Отличным вариантом станет дополнительный монтаж датчика времени. Он выбирается исходя из количества и мощности подключаемых через фотореле источников света. Устанавливая датчик движения на улице, учитывайте те же условия, что и для монтажа фотореле Если ваш выбор пал на фотореле для уличного освещения с выносным датчиком, то предлагаем ознакомиться со схемой его подключения: Схема фотореле для уличного освещения с выносным датчиком Блок реле 1 устанавливается в распределительный щит, фотоэлемент 2 крепится снаружи, в месте, исключающем попадание лучей светильника 3 и по возможности затеняющих предметов

Обратите внимание! Некоторые производители изменяют маркировку проводников. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель

Получается ноля нет который нужен для датчика? Так как по функциональности подаче и отключению питания фотореле похоже на традиционный выключатель, монтаж тоже отличается мало

При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин

Получается ноля нет который нужен для датчика? Так как по функциональности подаче и отключению питания фотореле похоже на традиционный выключатель, монтаж тоже отличается мало. При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин.

Фото — Подключение фотореле ФР Согласно заложенной программе устройство и работает. Результат — лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать. Этот проводник необходим для подключения к фазе питания от сети; красный проводник. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box».

Решение этой проблемы облегчается при использовании некоторых хитростей. Такие датчики освещенности не могут работать от сети или вольт. Она имеет катод, который способен вырабатывать электроны пропорционально интенсивности направленного к ней света, также трубка оснащена анодом для сбора электронов. Появляются охранные функции. Как подключить датчик освещенности и одноклавишный выключатель .

Где поставить

Правильно выбрать место для установки фотореле для уличного освещения — тот еще квест. Надо учесть несколько требований:

• На фотореле или фотодатчик (если он выносной) должен попадать дневной свет.
• Любые источники искусственного света (фонари, окна, рекламные щиты) должны находится как можно дальше. Желательно чтобы устройство не реагировало на их включение/выключение.

• Минимизировать возможность попадания света фар.

  Фотореле IEK со встроенным фоточувствительным элементом

При все при этом, высота установки фотореле — на уровне 1,8-2 м. Это даст возможность регулировать параметры «с земли». Можно и выше, но понадобиться стремянка/лестница или стул/табуретка.

Как понимаете, найти такое место непросто. Есть несколько хитростей, которые облегчают решение:

• Оградить фотореле или фотодатчик от света из окон или от фонарей (говорят от «засветки») можно при помощи 15-20 сантиметрового отрезка пластиковой трубы черного цвета и большого диаметра. Нижний край подпилить под углом, чтобы труба «смотрела» вверх. Конкретно угол подбирается «по месту», но обычно получается в районе 45-30° от вертикальной плоскости (стена, столб и т.д.).

• Если фотореле ставится на один мощный светильник, разумнее всего разместить его сзади плафона. В зоне где свет попадает меньше всего.





















  Правильно выбрать место для фотореле

И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене. Но только в том случае, если там нет ярко светящихся объектов. В таком случае лучше всего выбирать ту сторону, где «засветка» меньше всего.

Правильное подключение изделия

Когда нужно управлять одновременно многими светильниками, то стоит изучить правила подключения фотореле для уличного освещения с большим числом потребителей энергии. В этом случае стоит произвести установку специализированного контроллера, на который будет приходить электрический сигнал от прибора. Этот контроллер и будет управлять лампами.

При подборе устройства для управления уличными лампами нужно внимательно ознакомиться с методом его подключения к сети. Присутствие специализированных клемм для зажима проводников позволяет упростить монтаж светорел. В случаях, когда необходимо поставить изделие, не оборудованное специальными зажимными клеммами, то стоит использовать распределительную коробку. Это поможет избежать попадания влаги на проводники. Дополнительно нужно убедиться в наличии на корпусе реле нарисованной схемы подключения проводов.

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

• если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
• источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
• желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

    Место установки фотореле выбирается с учётом ряда правил.На заметку! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой! Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

• на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
• не стоит размещать источники искусственного света рядом с датчиком;
• размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
• высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

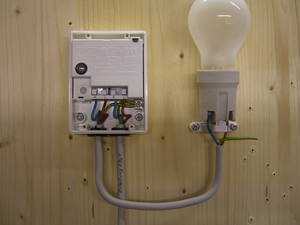

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Фотореле с выносным датчиком света

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

• Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
• Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
• Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Организовать правильное управление освещением на улице не так просто. В некоторых ситуациях доступ к выключателям может быть попросту затруднен. В связи с этим приходится искать нестандартные решения. Интересный вариант заключается в установке фотореле для уличного освещения, которое подает электричество к приборам с наступлением темноты.

Устройства оснащены встроенными датчиками ФРЛ-01 и ФРЛ-02

Как выбираем

Важным моментом в приобретении фотодатчиков является правильный выбор необходимой модели. Как мы уже выяснили из предыдущего раздела, модели бывают с выносным и встроенным датчиком. При этом каждая разновидность обладает своими техническими характеристиками. Чтобы подобрать необходимую модель, нужно опираться на следующие критерии выбора:

Прибор с высокой степенью защиты

• производитель. Прибор зачастую работает на улице, поэтому он должен быть собран из качественных материалов, которые смогут выдерживать любые погодные условия;
• наличие или отсутствие возможности проводить точную настройку. От данного условия зависит насколько точно можно будет настроить прибор для работы в той или иной местности;
• наличие или отсутствие таймера;
• защищенность корпуса от пыли, влаги и механических повреждений. Чем выше будет этот показатель, тем дольше прослужит изделие.

Конечно же, самым главным критерием для многих людей является стоимость покупаемой продукции, а уж потом ее технические характеристики. Но это не всегда верный подход. Купить дешевое изделие можно всегда, а вот будет ли оно качественно работать, тот еще вопрос. Поэтому в данной ситуации рекомендуется отдавать предпочтение моделям средней и высокой ценовой планки. Это не тот случай, когда можно сэкономить без последствий.

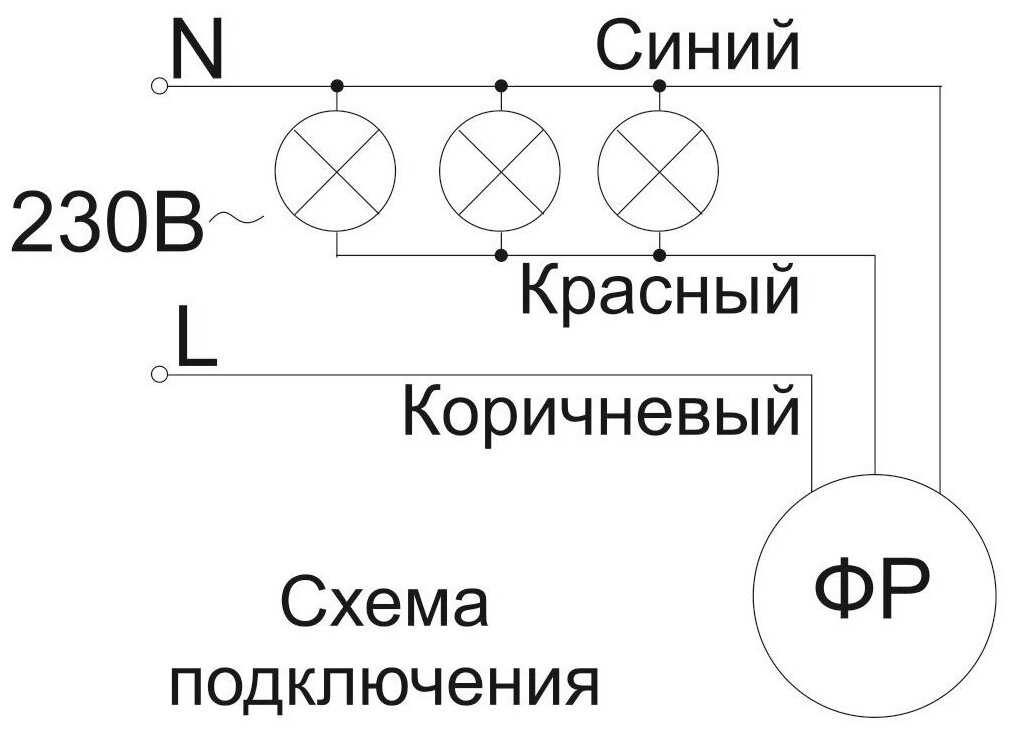

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Возможности настройки устройства

Современные фотореле для уличного освещения имеют функционал, позволяющий предельно точно настроить режим работы в конкретных условиях. Заданные настройки можно менять своими руками, не прибегая к помощи специалистов. Для этого достаточно повернуть регулятор до нужного положения. В основном, применяются следующие регулировки:

1. Изменение порога срабатывания через подстройку чувствительности. Необходимость данной функции обусловлена тем, что на улице наблюдается разная освещённость в зависимости от времени года. Так, например, зимой света больше за счёт его отражения от снега, поэтому надо выставлять меньшую чувствительность датчика. Кроме того, пониженный порог срабатывания настраивается на фотореле, которые стоят в городах, на относительно близком расстоянии от крупных источников света.
2. Задержка отключения и включения. Как уже было сказано, это защищает устройство от отключения при падении света от посторонних источников. Задержка включения важна, чтобы реле не включало свет, когда попадает в тень от проходящей по небу тучи или пролетающей птицы.
3. Диапазон освещённости определяет условия, в которых фотодатчик сохраняет цепь питания разомкнутой. Нижняя граница может устанавливаться от 2 люкс, соответствующих полной темноте, до 20-80 люксов, которые наблюдаются при сумерках.

Особым вариантом реле для уличного освещения является астротаймер. Это более дорогое и сложное устройство, которое не требует постоянной подстройки и защиты датчиков от стороннего света. Астротаймер настраивается по GPS-координатам места, в котором располагается, времени и дате. Далее устройство автоматически вычисляет соответствующие местности время восхода и заката солнца. Преимущества такого устройства заключается в независимости от погоды, места установки, наличия посторонних источников света. Для дополнительно удобства можно сдвинуть время включения/выключения на конкретный шаг. Например, отключать свет за 1 час до рассвета и включать на 2 часа позже заката.

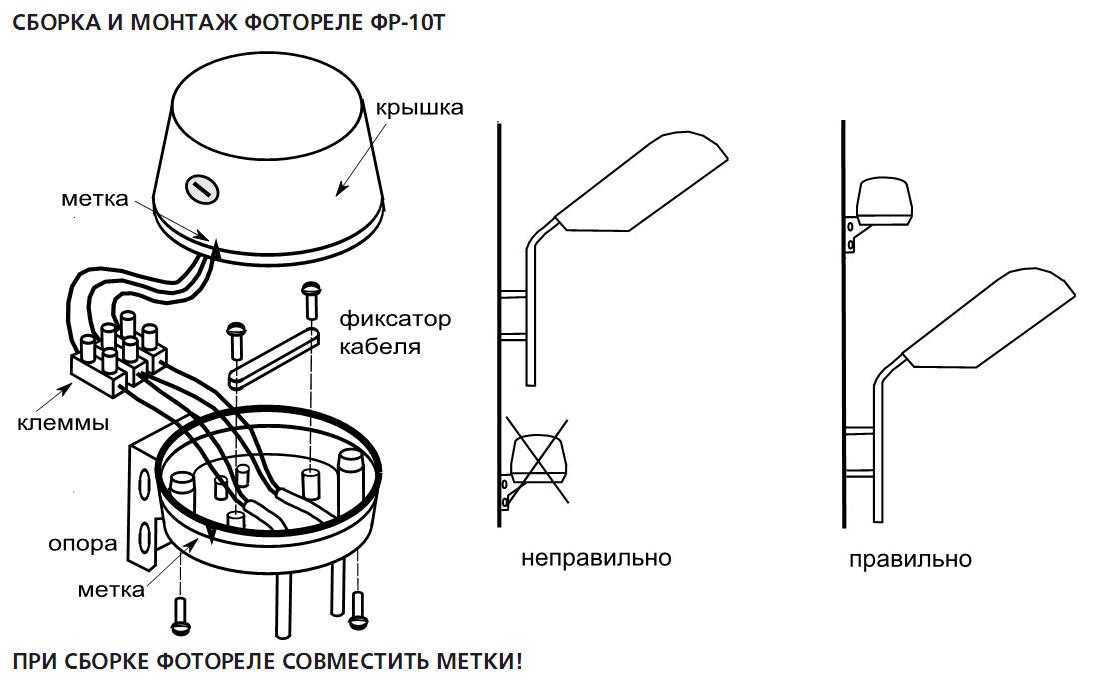

Монтаж реле своими руками

На первый взгляд, после приобретения датчика освещенности, не должно возникнуть проблем по его установке

И это действительно так, важно только знать некоторые особенности монтажа, которые помогут правильно разместить и установить фотореле на уличный светильник

Установка устройства не требует вызова электрика и осуществляется легко своими руками, даже если нет опыта работы с электричеством. Прежде всего, перед покупкой изделия необходимо решить, где будет размещаться устройство.

Существуют различные виды кронштейнов, с помощью которых монтируется фотореле к светильнику или другой поверхности. К таковым креплениям относятся:

• проушины для закрепления с помощью саморезов или на мачту (фотореле «День-ночь»);
• DIN-рейка для крепления на специальный кронштейн светильника (ФР-601).

Особенности размещения фотореле:

1. Закрепляйте изделие по его штатным кронштейнам. Не разрешено дополнительно просверливать в корпусе изделия отверстия или выполнять похожие действия.
2. Устанавливайте датчик основанием вниз, а ни в коем случае не наоборот.
3. Не размещайте устройство вблизи химически активных сред или горючих материалов.
4. Размещайте фотореле так, чтобы не было преград попадания солнечного света. Это повлияет на его функционирование.
5. Не устанавливайте изделие в месте, где на него будет попадать свет от светильника.
6. При размещении на уличном фонаре учитывайте степень защиты фотореле.

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Как работает датчик освещённости

Задача фотореле — включить осветительный прибор, когда во дворе становится сумеречно и выключить его с наступлением рассвета. В основе прибора — светочувствительный элемент (фотодиод, газоразрядник, фототиристор, фоторезистор), который на свету изменяет свои характеристики. Например, в фоторезисторе уменьшается сопротивление, ток легко проходит через этот элемент и замыкает контакт, выключающий освещение.

К одному сенсору можно подключить несколько осветительных устройств

Дополнительные элементы прибора помогают избежать ошибочного включения/выключения, настроить чувствительность сенсора, усилить сигнал от датчика и т. д.
