Как устроен шуруповерт или конструкция прибора
Рассматриваемый вид инструмента работает по принципу превращения электрической энергии в механическую, тем самым совершая полезную работу. Исходя из этого, шуруповерты классифицируются на сетевые и аккумуляторные. Популярностью пользуются аккумуляторные модели за счет их портативности, однако сетевые также имеют преимущество — это высокая мощность по сравнению с аккумуляторными. Сетевые шуруповерты еще называют дрелями, так как ими можно не только завинчивать крепежные изделия, но и сверлить дерево и металл.
Это интересно! Близким родственником аккумуляторных шуруповертов являются гайковерты, которые имеют не только одинаковое устройство, но и принцип работы.

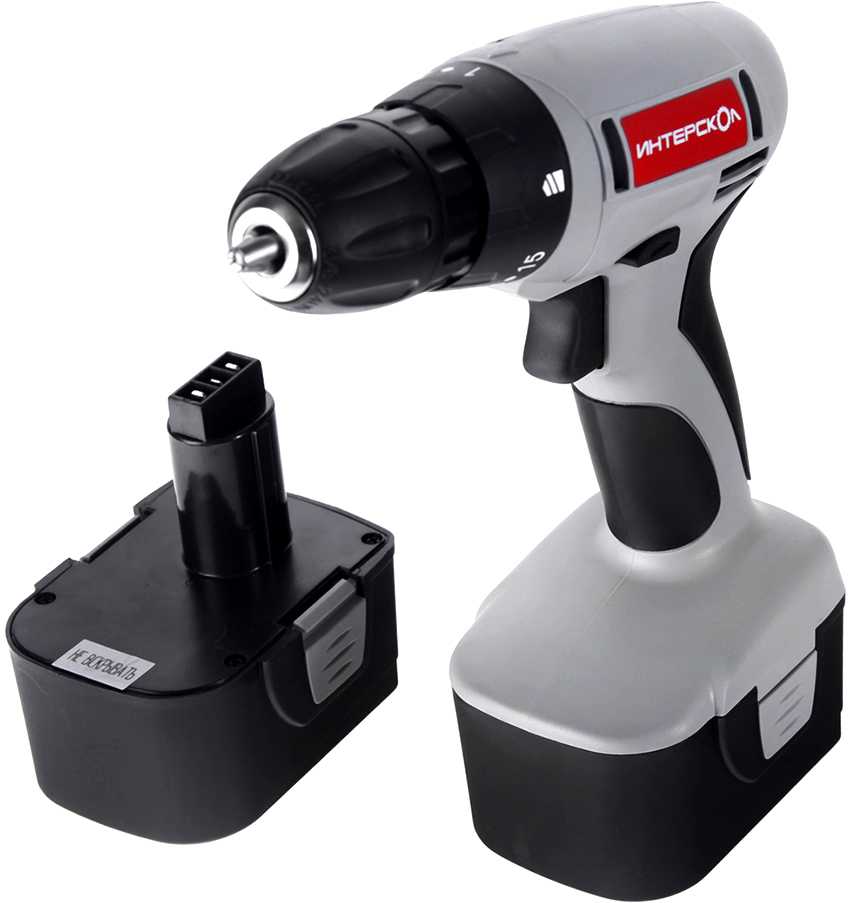

Внешнее устройство сетевых и аккумуляторных моделей практически идентичное, за исключением незначительного отличия. Это отличие заключается в присутствии батареи на портативных инструментах, а также наличие провода для подключения в розетку на приборах сетевого типа. Внутреннее устройство имеет больше отличий, однако, принцип работы шуруповертов сетевого и аккумуляторного типа одинаковый. Главными конструктивными элементами рассматриваемых устройств являются:
- Корпус из ударопрочного пластика
- Патрон (обычно быстрозажимного типа)
- Кнопка, выключатель или курок для запуска инструмента
- Переключатель режимов направления движения исполнительного органа — реверс
- Регулятор скорости в виде переключателя
- Регулятор силы момента — более известен, как трещотка
Чтобы понимать устройство, ниже представлено фото с описанием каждого элемента. Работа прибора основывается на следующих деталях, которые находятся внутри корпуса:
- Электромотор коллекторного или бесколлекторного типа
- Шестеренчатый механизм в виде планетарного редуктора
- Предохранительная муфта с регулятором усилия — исключает заклинивание и перегрев мотора, предотвращая тем самым выход его из строя
В зависимости от модели инструмента, они также дополнительно могут оснащаться подсветкой, индикацией заряда батареи или LED-дисплеем. В конструкции корпуса могут быть пазы для размещения сменных бит, что облегчает эксплуатацию прибора.
Это интересно! В сетевых шуруповертах применяются коллекторные двигатели переменного тока 220В, а в аккумуляторных используются, как коллекторные, так и бесколлекторные моторы постоянного тока. Сразу надо отметить, что бесколлекторные модели встречаются реже, так как их стоимость в 2 раза выше моделей с графитовыми или медными щетками.
https://youtube.com/watch?v=9faVC3KPlZw%3F
Как в шуруповерт вставить биту: алгоритм смены насадок
В шуруповертах бывает два вида патронов: под ключ и быстрозажимный. Алгоритм замены бит на инструменте в обоих случаях выполняется практически одинаково. Чтобы сменить сверло на быстрозажимном патроне, необходимо осуществить следующие действия:
- Подбирается насадка соответствующей формы и нужного размера с учетом параметров крепежа, который будет с ее помощью закручиваться.
- В направлении против движения часовой стрелки раскручивается патрон.
- В центральной части устанавливается выбранная головка. Ее следует разместить между разведенными кусачками.
- Чтобы зажать насадку в патроне, необходимо вращать его гильзу в направлении движения часовой стрелки.
Прежде чем вытаскивать сверло, следует сменить направление вращения, переключившись на режим раскручивания. После этого можно снимать головку. При этом одной рукой удерживается подвижная часть патрона, а второй рукой нажимается кнопка пуска.
Алгоритм смены насадки в патроне под ключ:
- Ключ вставляется в соответствующее углубление.
- С его помощью раскручивается патрон.
- Устанавливается выбранная головка.
Смена биты в шуруповерте не подразумевает сложных манипуляций
Чтобы зафиксировать насадку, необходимо поворачивать ключ в направлении движения часовой стрелки.
Другие разновидности бит
Рассмотрим другие распространенные маркировки бит и то, для чего они используются:
SL (Slotted). Это стандартный прямой шлиц, который использовался начиная с 18 века. Ширина шлица составляет от 2 до 9 мм. Плоский крепеж сегодня используется крайне редко, поэтому такие биты могут понадобиться, например, при работе со старой мебелью. Данный тип насадки выпускается в трех вариациях: классическая с прямым шлицем, с прямым шлицем и с Tin покрытием. Отличить эти модели можно по номерам 020.0, 191.0 и 122.0 соответственно.
H (Hex). Это шестигранные биты. Они отличаются в зависимости от расстояния от одной грани до другой. Самой распространенным битом является модель H4, так как именно такого вида крепежи применяются для мебели. Шестигранники обычно легко отличить по артикулам. Номера 540.0, 260.0 и 263.0 соответствуют стандартным шестигранным насадкам. Если в центре бита есть дополнительное отверстие, то такие изделие продаются под артикулом 520.0.
TX (Torx, также их называют звездочками). Как и шестигранные биты они отличаются большой площадью соприкосновения с крепежным элементом, благодаря чему можно обеспечить более плотное соединение деталей. Крепеж данного типа используется производителями автомобилей и бытовой техники. Torx считается очень перспективным видом крепления, считается, что очень скоро такие биты будут популярнее распространенных сегодня PH и PZ. Насадки «Звездочки» выпускаются самых разных размеров. Наиболее часто используемыми считаются насадки Т8 и Т40. Если говорить об артикулах насадок этого типа, то классические биты продаются под номером 078.0, 164.0, 280.0 и 764.0. Цифры 254.0, а также 244.0 свидетельствуют о том, что перед вами модель «Звездочка+». Насадки с титановым напылением продаются с артикулом 734.0 и 234.0. если в центре насадки есть отверстие, то, как правило, ставится артикул 584.0 или 184.0.
- Tri-Wing (TW). Это довольно редкие трехлопастные насадки, которые мало кому требуются в домашних условиях. Из названия очевидно, что такие изделия оснащены тремя лепестками (лопастями). Преимущественно крепежи используются при производстве бытовой техники или электроники, в авиакосмической промышленности. Размеры этих бит могут быть от 1 до 6 с маркировкой Gr.
- Torq-Set. Эти биты отличаются от Tri-Wing только количеством лопастей, которых в этом случае 4. Также изделия этого типа выпускаются в размерах от 4 до 10 с таким же буквенным обозначением Gr.
Еще реже встречаются шлицы и биты Polydrive, Spline и One-Way.
Выбор бит в зависимости от марок
Немаловажно знание того, какие биты бывают и в чем же их отличие друг от друга. Сегодня выделяют несколько марок:
Стандарт PH
Такой стандарт бит имеет крестовой шлиц с углом вершины 55 градусов. Все четыре шлица расширяются к хвостовику. Маркировка PH включает в себя числовые индексы, показывающие размеры шлица. Для этого были введены числовые индексы.
Биты с самым маленьким размером шлица имеют наименование PH 0, а с самым большим диаметром — PH 3. Обозначение PH 2 очень распространено, потому что биты с таким обозначением используются для закрепления саморезных клопов. PH 2- это самый универсальный стандарт и подходит практически к любым саморезам.
Стандарт PZ
По сути это тот же предыдущий стандарт, несколько модернизированный и усовершенствованный. PZ бита является по сути крестовым шлицем, имеющим равную толщину каждого из ребер.
Это прямой шлиц с разной шириной. Ширина в маркировке указывается в миллиметрах после названия стандарта.
Torx или шестигранная звезда
Шлиц как бы напоминает шестигранную звезду, отличия лишь в диаметре этой звезды. Диаметр шлица обычно пишется в миллиметрах и маркируется так – Torx 7, где 7 – это диаметр в мм. Эти биты используются в основном там, где необходимо применить большое усилие для затяжки крепежа.
Параметры выбора по общепринятой характеристике
Общая характеристика гласит, что биты могут быть основными, специальными и комбинированными:
- Основные биты состоят из рабочего элемента в виде креста и должны обеспечивать хорошую фиксацию с головками крепежных деталей.
- Комбинированные биты – это биты с двойной рабочей частью. Обе части могут отличаться как по размеру, так и по виду крепежа. При работе ненужная часть бита откручивается, бит закрепляют в патроне шуруповерта и производят работу оставшейся рабочей частью.
- Специальные биты – это узкоспециализированные изделия и широком обиходе практически не используются.
Выбор бит в зависимости от марок
Немаловажно знание того, какие биты бывают и в чем же их отличие друг от друга. Сегодня выделяют несколько марок:
Стандарт PH
Такой стандарт бит имеет крестовой шлиц с углом вершины 55 градусов. Все четыре шлица расширяются к хвостовику. Маркировка PH включает в себя числовые индексы, показывающие размеры шлица. Для этого были введены числовые индексы.
Биты с самым маленьким размером шлица имеют наименование PH 0, а с самым большим диаметром — PH 3. Обозначение PH 2 очень распространено, потому что биты с таким обозначением используются для закрепления саморезных клопов. PH 2- это самый универсальный стандарт и подходит практически к любым саморезам.
Стандарт PZ
По сути это тот же предыдущий стандарт, несколько модернизированный и усовершенствованный. PZ бита является по сути крестовым шлицем, имеющим равную толщину каждого из ребер.
Это прямой шлиц с разной шириной. Ширина в маркировке указывается в миллиметрах после названия стандарта.
Torx или шестигранная звезда
Шлиц как бы напоминает шестигранную звезду, отличия лишь в диаметре этой звезды. Диаметр шлица обычно пишется в миллиметрах и маркируется так – Torx 7, где 7 – это диаметр в мм. Эти биты используются в основном там, где необходимо применить большое усилие для затяжки крепежа.
Параметры выбора по общепринятой характеристике
Общая характеристика гласит, что биты могут быть основными, специальными и комбинированными:
- Основные биты состоят из рабочего элемента в виде креста и должны обеспечивать хорошую фиксацию с головками крепежных деталей.
- Комбинированные биты – это биты с двойной рабочей частью. Обе части могут отличаться как по размеру, так и по виду крепежа. При работе ненужная часть бита откручивается, бит закрепляют в патроне шуруповерта и производят работу оставшейся рабочей частью.
- Специальные биты – это узкоспециализированные изделия и широком обиходе практически не используются.
В любом случае, какой бы марки и типа биту вы не выбраны, основополагающим критерием является качество и надежность. Бита должна обеспечивать максимальное сцепление с крепежом, быть крепкой и износостойкой и иметь приемлемую цену, соответствующую характеристикам.
Виды бит для шуруповёрта: как выбирарь
Чтобы правильно подбирать насадки, нужно изучить их разновидности. Сначала определите тип формы хвостовика и диаметр. Он бывает от 1/4 до 1 дюйма.
Классификация хвостовиков:
- основные;
- специальные;
- комбинированные.
Виды основных бит:
-
шлицевые. Отличаются шириной и толщиной шлица;
Шлицевые биты разной ширины и толщины
-
крестовые. Имеют разный угол у основания и форму;
Крестовые биты
-
шестигранные. Основная характеристика биты — расстояние между сторонами шестигранника;
Шестигранные биты
-
четырёхгранные;
Четырёхгранные биты
-
звёздочки. Такая форма улучшает сцепляемость между насадкой и крепёжным элементом.
Звёздочки
Виды специальных бит:
-
tri wing или трёхгранные;
Трёхгранная насадка
-
double pin. Похожи на шлицевые, но с выемкой посередине;
Double pinимеют выемку
-
torq set. Как трёхгранные, но с четырьмя лучами;
Трёхгранные биты
-
торцевые. Обычно выполняются с магнитом;
Торцевая бита
-
для гипсокартона. Имеют упорный ограничитель;
Бита для гипсокартона имеет упорный ограничитель
-
с пружинным фиксатором.
Бита с пружинным фиксатором
У комбинированных бит два вида формы хвостовика или один, но разного размера. Например, шлицевой хвостовик и звёздочка.
Пример комбинированной насадки
Шлицевой хвостовик и звёздочка
Определите длину биты, которая вам необходима для работы. Она колеблется от 10 до 200 мм.
В зависимости от формы хвостовика насадки имеют определённую маркировку:
- Sl (Slot) – шлицевые;
- Ph (Philips) – крестообразные универсальные;
- Pz (Pozidrive) – крестообразные с дополнительными тонкими рёбрами;
- T (Torx hole) – звёздочки;
- H (Hex) – шестигранные.
Важной характеристикой является марка стали, из которой изготовлена бита. Насадка может иметь зщитное покрытие
От этого зависит прочность оснастки. Основные виды стали и покрытия, которым стоит отдать предпочтение:
- Cr-v — хром-ванадиевая сталь. Самая распространённая, с повышенной твёрдостью;
- Cr-Mb — хром-молибденовая сталь. Реже встречается. Очень прочный материал;
- Ni — никелевое покрытие. Повышает стойкость к коррозии;
- WC — карбид-вольфрамовое покрытие. Увеличивает прочность;
-
Tin — нитрит-титановое жёлтое покрытие. Увеличивает прочность.
Tin — покрытие для увеличения прочности
Насадки различаются в зависимости от назначения:
- закручивание и откручивание;
- сверление;
- заклёпывание;
- полировка;
- фрезерование.
Учитывая все рассмотренные параметры, можно без труда выбрать необходимые биты.
Сравнительная таблица характеристик

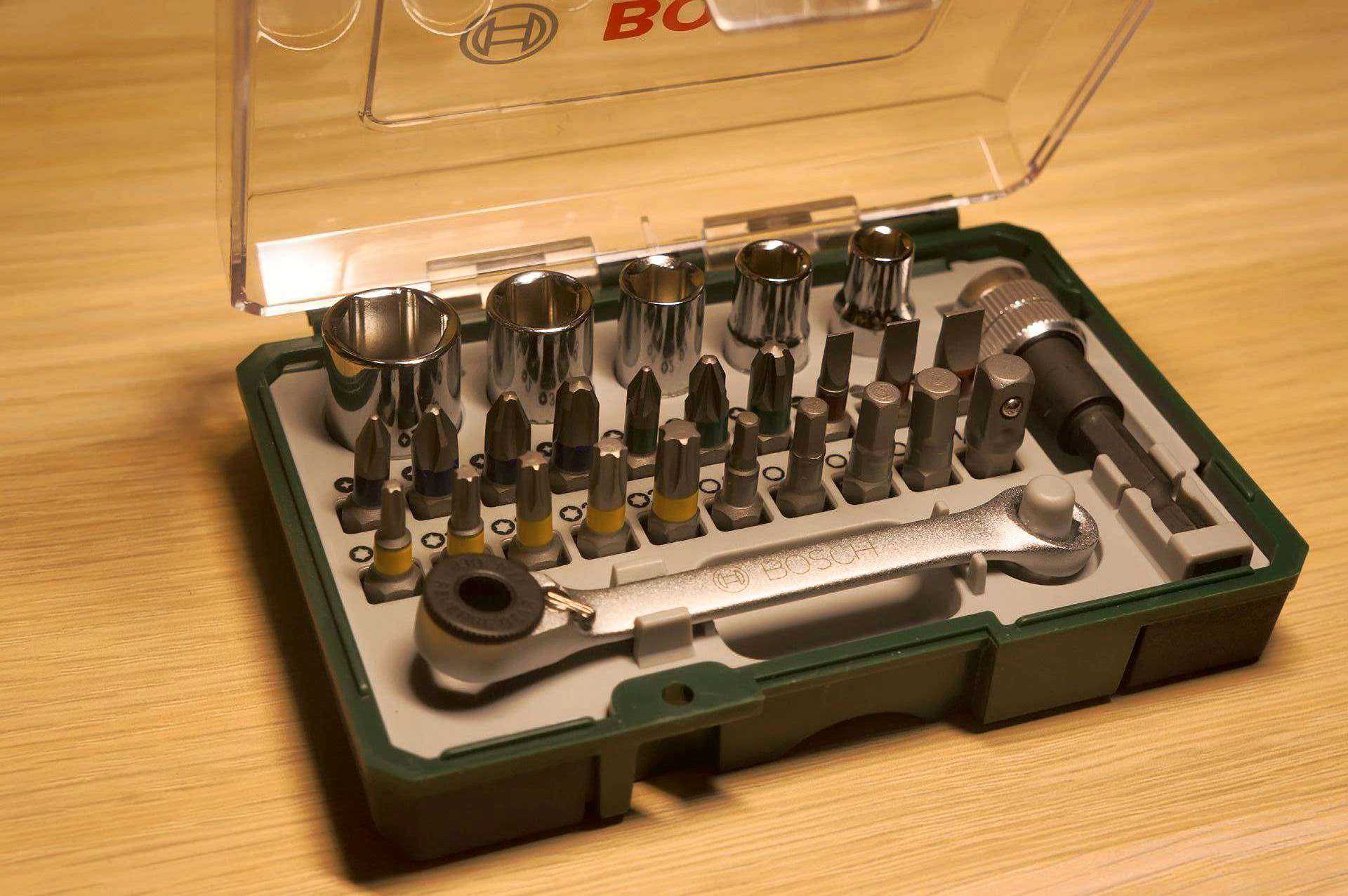

Мы вынесли основные характеристики брендов бит в общую таблицу для удобного сравнения.
| Набор | Оснастка в комплекте | Кейс (сумка) в комплекте | Количество бит, шт. | Шлицы бит | Биты подробно |
| BOSCH Promoline (2.607.017.063) | биты | + | 31 | (PH) и (PZ), (SL), (H), (T/TX) | PH1, PH2, PH2, PH3, PZ1, PZ2, PZ2, PZ3, SL3, SL3, SL5, SL6, H3, H4, H5, H6, T10, T15, T20, T20, T25, T27, T30, T40, TH10, TH15, TH20, TH25, TH27, TH30, TH40 |
| Makita P-53724 | биты | + | 10 | (PH) и (PZ), (SL) | SL5.5, SL6.5, PH1, PH2x2, PH3, PZ1, PZ2x2, PZ3 |
| Gross 11345 | биты | – | 10 | (PZ) | 50 мм: PZ3 |
| DeWALT DT7969-QZ | биты | + | 30 | (PH) и (PZ), (SL), (H), (T/TX) | 1/4″: PH1, PH2 (x2), PH3, PZ1, PZ2 (x2), PZ3, SL3, SL4, SL5, SL6.5, H3, H4, H5, H6, T10, T15, T20, T25, T27, T30, T40, T10H, T15H, T20H, T25H, T27H, T30H, T40H |
| Metabo 626710000 | биты | + | 27 | (PH) и (PZ), (SL), (H), (T/TX) | 25 мм: PH1 (1 шт), PH2 (2 шт), PH3 (1 шт), PZ1 (1 шт), PZ2 (2 шт), PZ3 (1 шт), SL 3 (1 шт), SL 5 (1 шт), H 3 (1 шт), H 4 (1 шт), H 5 (1 шт), H 6 (1 шт), T 10 (1 шт), T 15 (1 шт), T 20 (2 шт), T 25 (1 шт), T 30 (1 шт), T 40 (1 шт); 50 мм: PH2 (1 шт), PZ2 (1 шт), T20 (1 шт), T25 (1 шт), SL4.5 (1 шт), H4 (1 шт) |
| Kraftool 26140-H61 | биты | + | 59 | (PH) и (PZ), (SL), (H), (T/TX), (TR), | SL4, SL4.5, SL5, SL6, SL7, SL8, PH1, PH2x3, PH3x2, PZ1x5, PZ2x10, PZ3x5, H2, H2.5, H3, H4, H5, H5.5, H6, H7, H8, T10, T15x2, T20x2, T25x2, T27, T30, T40, TR8, TR10, TR15, TR20, TR25, SQ3, SQ4, SQ5 |
| КАЛИБР НСУ-100 | биты | + | 95 | (PH) и (PZ), (SL), (H), (security), (T/TX), (TR), (spanner), (tri-wing) | SL3, SL4, SL4.5, SL5, SL5.5, SL6, SL6.5, SL7, SL8, PH0, PH1, PH2x5, PH3, PZ0, PZ1, PZ2x5, PZ3, S0, S1, S2, S3, SP4, SP6, SP8, SP10, H1.5, H2, H2.5, H3, H4, H5, H5.5, H6, H8, H1/16″, H5/64″, H3/32″, H7/64″, H1/8″, H9/64″, H5/32″, H3/16″, H7/32″, H1/4″, TS6, TS8, TS10, TW1, TW2, TW3, TW4, T8, T10, T15, T20, T25, T27, T30, T40, T45, TR8, TR10, TR15, TR20, TR25, TR27, TR30, TR35, TR40 и др. |
Стандартная оснастка
Различают несколько основных видов бит:
Шлицевые — классические, универсального назначения, для головок винтов или шурупов, их разрез подходит под плоскую отвертку, могут отличаться шириной наконечника и глубиной пропила.
Чаще всего применяются изделия стандартного размера.
Крестовые — состоят из четырех ребер.
Шестигранные — используются для винтов с внутренним шестигранником.
Биты для болтов и гаек — подходят для крепежных элементов с внешним шестигранником с высокой несущей способностью.
Звездообразные — чаще всего выбираются для работы с автомобильной техникой.
Как пользоваться шуруповёртом: полезные советы по эксплуатации
После приобретения шуруповёрта соблюдайте простые рекомендации относительно использования. И тогда инструмент будет работать долго и качественно:
- перед подсоединением и извлечением аккумулятора выключайте шуруповёрт;
- не доводите инструмент до перегревания, делайте перерывы;
- правильно настраивайте муфту регулировки крутящего момента;
- после применения высоких оборотов установите минимальные и повращайте двигатель вхолостую несколько минут, чтобы он остыл;
- проверяйте кабель сетевого шуруповёрта, а у аккумуляторного — сетевой шнур зарядного устройства. Если инструмент или зарядник периодически теряет сеть, то провод необходимо заменить;
- не используйте шуруповёрт под дождём и снегом. Во влажной среде можно работать только под навесом.
Виды бит
Оснастка для шуруповерта состоит из следующих принадлежностей:
- магнитных или обычных бит и держателей под них (удлинителей);
- сверл.
Бита представляет собой стержень с шестью гранями, с одной стороны которого расположен рабочий профиль, а другой его конец предназначен для фиксации в патроне электроинструмента либо в держателе. Эта специальная насадка по размеру должна соответствовать типу крепежа (самореза, шурупа, винта, болта и других).
Сверла для шуруповерта представляют отдельную категорию оснастки. Их берут от обычных (безударных) дрелей. При этом максимальный диаметр сверл ограничивается наибольшим сечением хвостовой части, которую способен зажать патрон инструмента.
Существующие виды бит различаются формой своей рабочей части. По этому признаку выделяют такие группы данной оснастки:
- основную (стандартную), в состав которой входят прямые, крестообразные, шестигранные наконечники, а также в форме звездочки и под болты;
- специальную, например, биты, оснащенные пружинными фиксаторами, ограничительными упорами (предназначены для прикручивания листов гипсокартона), трехгранные;
- комбинированную, в которой насадки оснащены двумя рабочими частями различной формы либо размера.

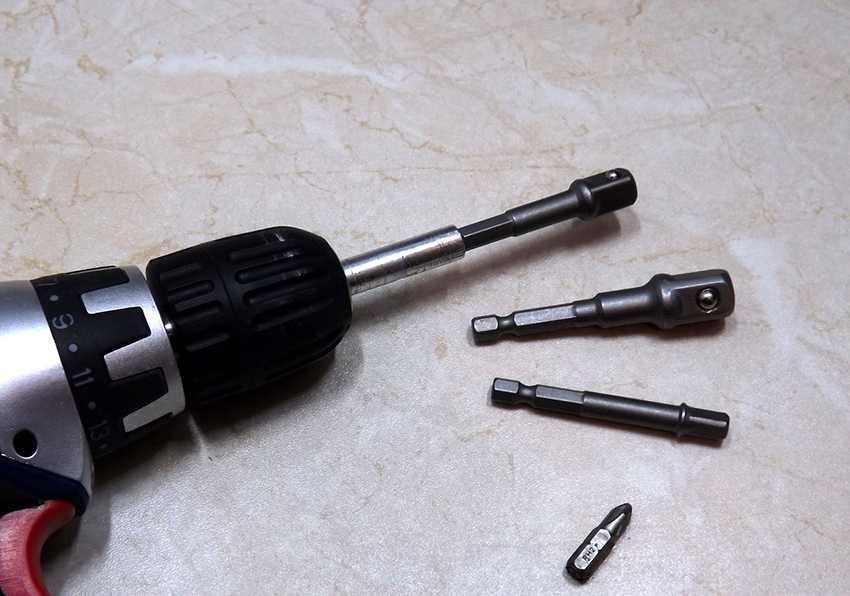

Удлинители для бит делятся на две разновидности:
- магнитные, удерживающие вставленную насадку за счет силы магнитного поля;
- пружинные, в которых хвостовая часть фиксируется жестко.
Стандартная оснастка
Стандартные насадки входят в состав любого набора, они используются в работе наиболее часто. Самыми первыми из всего многообразия оснастки появились прямые (шлицевые) биты. Этот классический вариант предназначен для работы с шурупами либо винтами, имеющими прямой надрез. Маркируется шлицевая оснастка буквой S (от слова slot), рядом с которой ставится цифра. Число обозначает ширину шлица, находящуюся в пределах 3-9 мм. Толщина наконечника не указывается, но стандартное ее значение лежит в диапазоне от 0,5 до 1,6 мм. Маркировка, располагаемая на хвостовике, также содержит указание на материал, из которого изготовлена оснастка.
Есть шлицевые биты с золотистым покрытием из нитрида титана. Тогда маркировка содержит обозначение TIN. При этом ширина наконечников с титановым покрытием может быть от 4,5 до 6,% мм, а толщина – 0,6-1,2 мм.
Встречаются удлиненные насадки шлицевого типа. Они бывают длиной 5-10 см.
Крестообразные (крестовые) биты разделяются на две группы:
Ph (от фирмы Philips) – универсальный тип длиной от 2,5 до 15 см (существуют также 30 см гибкие держатели), с рабочей частью из четырех диагональных ребер;

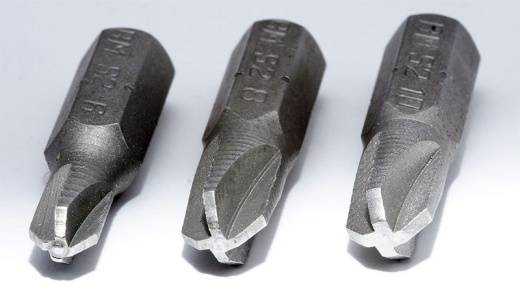

PZ (Pozidrive) — это оснастка разной длины, оснащенная кроме 4 основных ребер, еще четырьмя дополнительными.
Оснастка Philips имеет четыре типоразмера: от Ph-0 до Ph-3. Цифра соответствует наружному диаметру крепежного элемента.
Насадки Pozidrive бывают следующих размеров:
- PZ0 используются для работы с шурупами до 2,5 мм диаметром;
- PZ1 — с их помощью закручивают крепеж от 2,5 до 3,5 мм;
- PZ2 предназначены для шурупов 3,5-4 мм;
- PZ3 и PZ4 позволяют работать с крупными винтами и анкерными болтами.
Крестообразная оснастка наиболее распространена по сравнению с остальными разновидностями. Она также может иметь титановое покрытие.

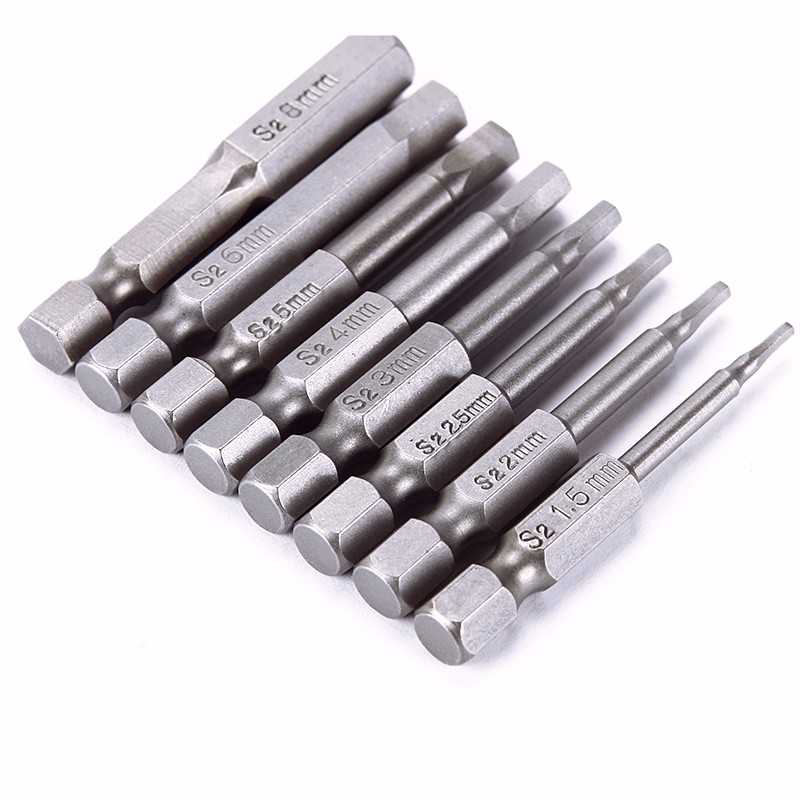

Маркировка бит шестигранной формы — буква H (от словосочетания Hex socket). Такие насадки могут быть:
классического типа, размером 1,5-10 мм;
шестигранной формы, но с внутренним отверстием (размеры их лежат в пределах 1,5-6 мм);
удлиненными, с размерами рабочей части от 3 до 8 мм и длиной 5-10 см.

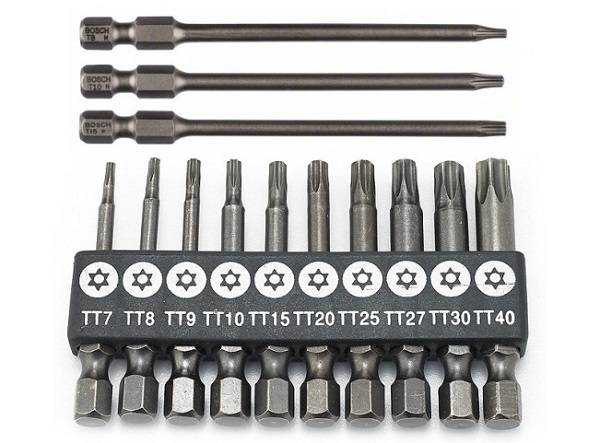

Биты-звездочки маркируются буквой Т с цифрой. Их применяют при сборке/разборке бытовой техники, а также автомобилей. Они бывают таких разновидностей:
Torx (классические), размерами Т8-Т40;
Torx Plus (лучи у них менее острые), типоразмером от Т10 до Т40;
с титановым покрытием (TIN), размерами Т10-Т40;
с внутреннем отверстием (типоразмером Т10-Т40);
удлиненные: размером от Т10 до Т40, длиной 5-10 см.
Насадки, предназначенные для закручивания либо раскручивания крепежей с шестигранной головкой (болтов, гаек), имеют размер 6-13 мм. Наиболее распространены из них восьмимиллиметровые биты.
Специальные насадки
К специальной оснастке относят следующие разновидности бит:
трехлопастные (Tri wing), типоразмеров TW0-TW5;
четырехлопастные (Torq-set, обозначаются Gr), размером 4-10 мм;
классические и удлиненные четырехгранные (Robertson square, с шлицом квадратной формы), обозначаемые буквой R;
удлиненные и классические в форме «вилки» (обозначаются Gr).
Существую также наконечники с другой специальной формой, но они применяются крайне редко.
Формы

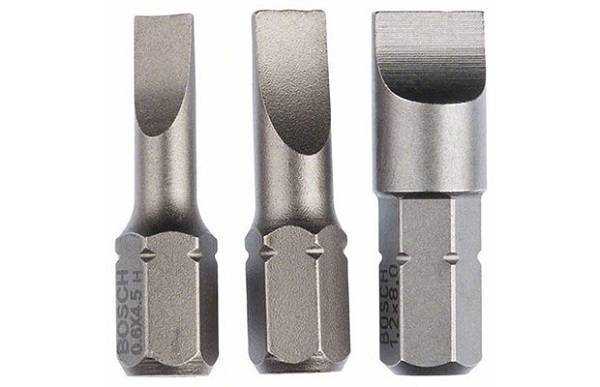

1 — биты под прямой шлиц
Они больше всего похожи на простую отвертку.
В конце у них находится шлиц, который может иметь разную ширину.
Это позволяет подобрать оптимальный размер для достижения поставленных целей.
Измеряется ширина в миллиметрах.
Данный параметр указан на рабочей части.
На строительном рынке можно приобрести изделия под прямой шлиц шириной от 0 до 7 см.
Отличаются они и длиной.
Некоторые изделия оснащены специальными ограничителями, что позволяет регулировать глубину вкручивания шурупа.
Чаще всего этот тип используется для работы с гипсокартонными конструкциями и мебелью.
2 — крестообразные биты
Классическая крестообразная насадка имеет 4 ребра.
Позволяет работать с металлическими и деревянными изделиями.
Насадки крестообразные с крестовым элементом в виде плоского наконечника можно считать универсальными, поскольку они позволяют работать с потайными шурупами, крепежами со средним шагом и с креплениями типа Pozi.
Рабочая часть представляет собой двойной крест, имеющий 4 основных и 4 дополнительных ребра.
Размеры саморезов, с которыми можно работать, варьируются в диапазоне от 2,5 до 4 мм, при этом наличие ржавчины или повреждений на них не имеет значения.
Еще крестообразные насадки можно использовать для вкручивания и выкручивания шурупов и болтов, которые находятся под разными углами.
3 — шестигранные биты
Шестигранные биты используются при сборке мебели.
Предназначены для работы с крепежными элементами с внутренним шестигранником.
Есть модели с шестигранным отверстием, благодаря которому приспособление не соскальзывает с шурупа.
Размер насадки может колебаться от 1,5 до 6 мм.
Есть изделия с увеличенной длиной.
Используются крайне редко, хотя и характеризуются практичностью и удобством.
Длина насадки может варьироваться от 50 до 100 мм.
4 — звездообразные биты
Шлиц напоминает шестигранную звезду, при этом есть возможность выбора разного диаметра.
Измеряется данный параметр в миллиметрах.
Звездообразные модели чаще всего используются при работе с автомобильной техникой или там, где нужно применять большие усилия для затяжки крепежа.
Преимущества такого изделия в том, что не нужно прилагать больших усилий для создания крутящего момента, а также риск соскальзывания приспособления сведен к минимуму из-за того, что вся нагрузка распределяется на шесть точек.
Это позволяет уменьшить их износ.
Есть модели с отверстием внутри.
Чаще всего они применяются на сборочных производствах.
Процесс закручивания с ее помощью характеризуется повышенной надежностью и не требует особых усилий.
5 — нестандартные формы бит (специальные)
Они могут иметь и нестандартные формы вставок, например, квадратную рабочую половину, четыре лопасти и др.
Такие изделия являются узкоспециализированными, поэтому практически не пользуются популярностью.
Основные стандарты
- Шлицевые биты — это классический выбор для головок шурупов и винтов. Шлиц позволяет работать плоской отверткой. Ширина наконечника измеряется в миллиметрах, а указывается на хвостике. Кроме ширины, шлицевые биты различаются глубиной своего элемента.
- Крестовые имеют четыре диагональных ребра, обеспечивающие отличное сцепление с крепежными элементами. Размеры — 25−150 мм.
- Шестигранные используются с винтами с внутренним шестигранником, как правило, при сборке/разборке мебели, где крепеж с 6-гранной головкой распространен более.
- Биты для гаек и болтов. С их помощью закручиваются большие метизы с внешним шестигранником большой несущей способности. Диаметр — 6−13 мм.
- Биты-звездочки. Применяются для крепежа в автомобильной технике.
Лучшие премиальные наборы бит для шуруповерта
Для профессионалов имеет огромное значение не только количество оснастки, но и ее качество. Пользоваться надежными насадками можно по нескольку лет, но дешевые варианты часто слизываются буквально за несколько использований. Лучшим на рынке может считаться профессиональный набор бит для шуруповерта от Bosch.
Bosch 2.607.017.164
Достойная модель от немецкого производителя состоит из 43 предметов. Каждый из них отличается максимальной прочностью, так как изготавливается из инструментальной стали. В комплекте присутствует 6 длинных бит по 75 мм, остальные компоненты – короткие насадки 25 мм. Также в наборе есть пара быстросменных магнитов и современный кейс для переноски всех насадок. Несмотря на высокую цену – около 1700 руб., каждый рубль полностью оправдан. Многие владельцы пользуются набором годами без значительного их износа.
Достоинства
- Высокопрочные биты;
- Хорошие магнитные держатели;
- Компактный и прочный чемодан;
- В комплекте есть 3 торцевые насадки;
- Минимум брака, европейский почерк изготовления на лицо.
Недостатки
Не все углубления качественно фиксируют биты в кейсе.
Как модернизировать аккумуляторный шуруповерт 12 вольт
Аккумуляторные шуруповерты гораздо удобнее и мобильнее своих сетевых собратьев. Проблема лишь в том, что батарея Ni-Cd очень быстро выходит из строя, а покупка новой будет стоит практически столько же, сколько и новый инструмент. Оптимальным решением подобной проблемы станет переделка агрегата в литиевый шуруповерт путем установки батареи Li-ion.
Для модернизации инструмента в шуруповерт Li-ion потребуются:
- батареи Li-ion 18650 (4 шт.);
- гибкий кабель (2,5 мм²);
- плата BMS CF-4S30A-A;
- корпусная часть от старой батареи;
- паяльник мощностью минимум 60 Вт.
Для зарядки новой батареи подойдет родное зарядное устройство для шуруповерта, если оно универсальное.
При необходимости аккумуляторный шуруповерт можно переделать в литиевый
Как модернизировать шуруповерт? Для этого необходимо:
- Разобрать старую батарею.
- Выпаять старые банки, оставив клеммы и термодатчики.
- Соединить все элементы 18650 с помощью паяльника в одну батарею, используя гибкий кабель в качестве перемычек. Делать это нужно очень быстро, так как литиевые аккумуляторы не терпят перегрева.
Получившуюся схему следует вставить в корпус, используя уплотнительный материал для фиксации, чтобы детали не повреждались.
Подобные мероприятия по модернизации с лихвой окупаются, ведь мощность обновленного шуруповерта становится больше, а заряд держится гораздо дольше, чем с родной батареей. К тому же аккумулятор после переделки становится легче.
В сочетании с правильной подобранной битой шуруповерт станет отличным и незаменимым помощником, если в доме требуется сделать ремонт. Можно приобрести готовый набор или необходимые биты по отдельности. Главное ‒ при покупке выбрать качественный и долговечный инструмент.
Классификация бит по материалу и покрытию
Биты для шуруповерта производят из различных металлов, как мягких, так и твердых.
Качество изделий и срок их эксплуатации в первую очередь зависит от материала из которого они сделаны.
Наиболее качественными считаются следующие сплавы:
• молибден и хром; • ванадий и хром; • молибден и ванадий; • кремниево-огневый спек.
В продаже имеются и стальные варианты, но стоят они дорого, при этом во время эксплуатации быстро стираются.
Даже наличие победитовых напаек неспособно продлить срок службы стальных бит.
Еще они могут раскрошиться при столкновении с твердой породой минерального характера.
Увеличить прочность стальных насадок может титановое покрытие.
Менее надежным считается алмазное, никелевое, а также покрытие из сплава вольфрама и никеля.
Принцип работы шуруповерта от А до Я разбираемся как работает инструмент
Популярными являются модели аккумуляторного типа, поэтому на их примере и разберем принцип работы шуруповертов. Зная устройство и конструкцию шуруповерта, не составит большого труда выяснить, как же работает этот прибор. Однако часто даже опытные мастера спотыкаются при ответах на вопросы — для чего нужна трещотка, как работает кнопка и почему на шуруповертах используются именно планетарные редукторы, а не обычные. Рассмотрим подробный принцип работы шуруповерта, и выясним все ответы.
- Начинает работать прибор при нажатии на кнопку, которую еще называют выключателем. Однако выключатели (не имеют опции регулирования скорости) обычно используют на болгарках, а на шуруповертах применяются кнопки со встроенным регулятором оборотов. Принцип работы регулятора простой — чем сильнее сила нажатия на курок, тем выше скорость вращения патрона
- Чтобы патрон начал вращаться при нажатии на пусковую кнопку, необходимо обеспечить подачу постоянного тока на электромотор. Для этого применяется аккумулятор, который выступает в качестве источника. Он состоит из набора банок, которые соединены последовательно, что в совокупности позволяет получать напряжение от 9 до 24В
- Аккумулятор на шуруповертах является съемным, что позволяет не только подзаряжать его, но и менять при разрядке. От аккумулятора ток подается на кнопку включения. Если батарея разрядилась или испортилась, то шуруповерт может работать от автомобильного аккумулятора
- Кнопка имеет сложную конструкцию неразборного типа. В кнопке замыкаются контакты, а также меняется полярность напряжения, поступающего на контакты электромотора
- На кнопку подведено два провода от аккумулятора, которые замыкаются, и отходят на контакты коллекторного мотора постоянного тока. В конструкции кнопки имеется элемент, который отвечает за регулировку вращения патрона в зависимости от силы нажатия на курок — так называемый плавный пуск
- На коллекторный двигатель поступает постоянный ток, который подается на обмотку ротора. Роль статора в двигателе выполняют постоянные магниты, посредством которых и происходит вращение ротора. К валу ротора крепится шестерня, момент вращения от которой передается на редуктор
- Редуктор планетарного типа на шуруповерте состоит из набора шестерней с внутренним и наружным расположением звеньев. Посредством шестерней происходит передача крутящего момента от двигателя на патрон инструмента
- Редуктор соединен с валом, на который крепится патрон. В губках цангового устройства фиксируется рабочая насадка — сверло, бита и прочие
- Кроме этих элементов, в конструкции шуруповерта имеется трещотка или регулятор силы прижима с предохранительной муфтой
- Предохранительная муфта исключает вероятность заклинивания вала, например, при сверлении или завинчивании шурупа. Отсутствие предохранительной муфты способствует тому, что может сгореть обмотка ротора вследствие увеличения нагрузки
- Регулятор силы момента служит для обеспечения эффективного воздействия на обрабатываемые поверхности. Он исключает проворачивание патрона относительно вала, исключая увеличение нагрузки. Наличие регулятора позволяет завинчивать крепления с определенным моментом
Все эти устройства являются составными элементами шуруповерта. Рассмотрим подробно каждый элемент инструмента, а также его конструктивные особенности, что позволит разобраться в вопросе о том, как работает шуруповерт. Ниже на видео показан подробный принцип работы шуруповерта-дрели.
Как определить, подходит ли бита к инструменту?
Из какого материала выбрать качественную биту и где ее купить?
Немаловажным фактором при покупке биты является тот вид материала, из которого она сделан и нанесено ли покрытие или нет – если нанесено, то способно ли оно долго выдерживать воздействия внешней среды?
Наибольшее распространение получили биты, имеющие маркировку Cr-v, изготовленные из сплавов хрома и ванадия. Биты, имеющие никелевое покрытие, тоже популярны – они прочны и долговечны, особенно хороши биты с никелевым покрытием, поверх которого нанесен вольфрам – такая бита не будет поддаваться коррозии долгие годы.
В розничных точках продаж также есть биты, у которых покрытие сделано из титана, они самые стойкие и долговечные из всех представленных на рынке.
3 основных правила по выбору бит для шуруповерта
Выбирайте надежный и проверенный магазин для покупки. Отдавайте предпочтение дорогим специализированным магазинам в случае, если вам требуются хорошие и качественные биты с возможностью долгого срока эксплуатации. Не покупайте дешевые биты в маленьких и непроверенных торговых точках. Их качество может оставлять желать лучшего. Можете, конечно, купить и такой товар, в случае если он вам нужен всего лишь на один или на два раза. Смотрите внимательно на материал и его свойства. Самыми надежными считаются молибденовые и хромовые сплавы. Стоит воздержаться от покупки стальных бит – они имеют малую долговечность и вы не сможете быстро и качественно работать с ними
Обращайте внимание на то, имеет ли покупаемая бита защитное покрытие или его нет. Качество детали будет отменным, если сверху нанесено титановое покрытие
