Наконечник на провод

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Качественный контакт в соединении, переходное сопротивление

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

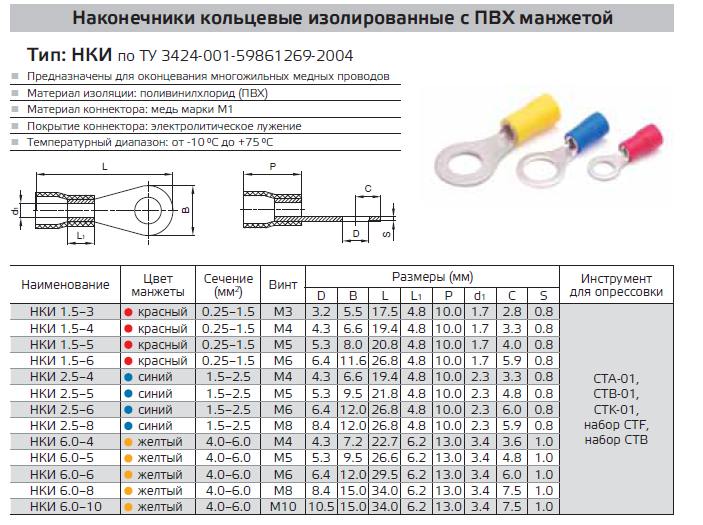

Маркировка этого вида наконечников следующая:

• без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
• с покрытием, ТМЛ – Х – У.

Наконечники

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

Алюмомедный наконечник

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

Обжимной наконечник для провода НШВИ:

Обжимной наконечник для провода НШВИ

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

• выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
• на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.

Как правильно подобрать наконечник для опрессовки

Правильный выбор этого электромонтажного элемента зависит от материала изготовления, гибкости, сечения кабеля, а также способа подключения к устройству или оборудованию:

1. Сечение кабеля – важный аспект. Будет оно больше, кабель просто не войдет в гильзу, а если меньше – обжим будет неплотным, и смысла от такого наконечника нет. НШВИ обычно продаются в таких наборах, но можно приобрести и по отдельности
2. Гибкость провода – тут тоже может получиться неплотное соединение. К примеру, применяем изделие с болтовым соединением и гибкий электропровод. Болты при вкручивании раздвигают жилы, прижимая только несколько «волосков» в середине. Ни о каком контакте речи уже не идет.
3. Способ подключения к оборудованию тоже может отличаться. В случае, если прямым соединением коммутация невозможна, необходимо использовать.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

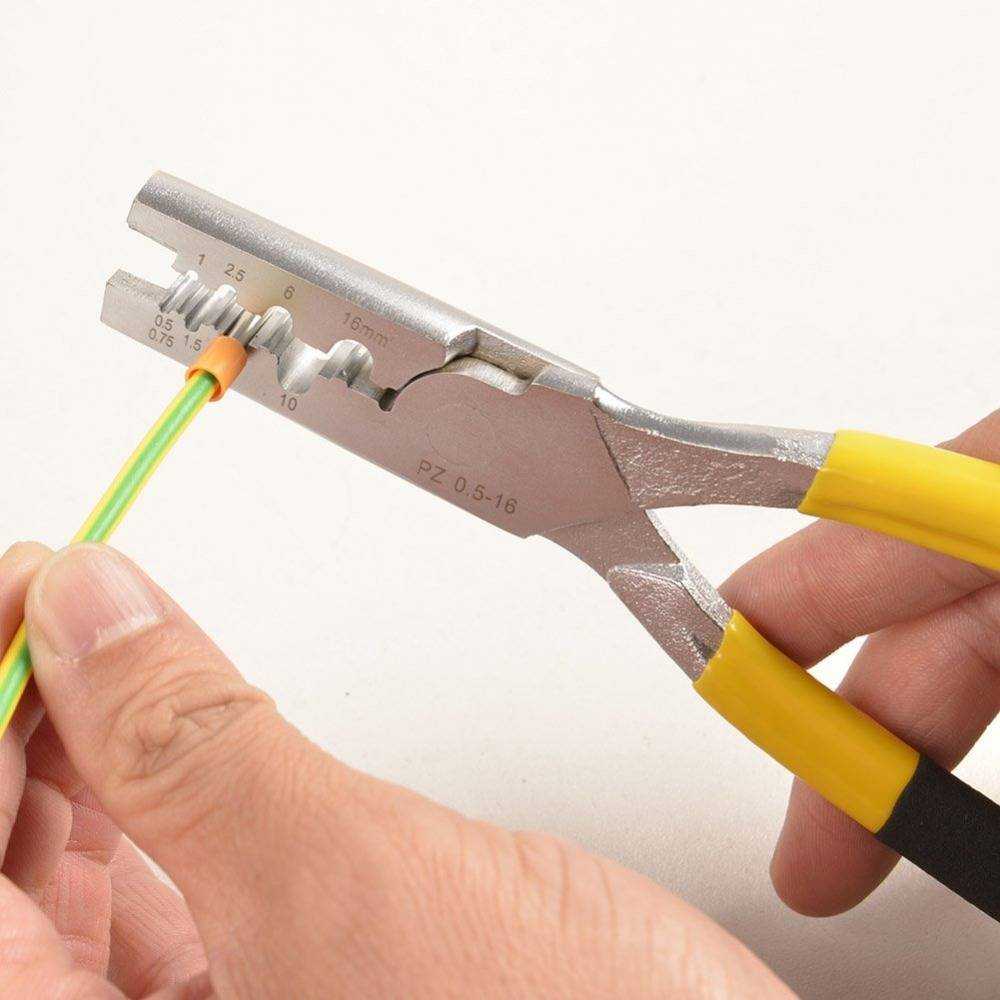

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

• с монолитной жилой;
• многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом провода с монолитной жилой:

• убеждаемся в правильности соединения;
• вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
• до конца утапливаем оголенный участок провода в наконечник;
• прилагая усилие нажимаем на рукоятки кримпера;
• как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
• оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

• слишком слабое сжатие ручек инструмента;
• неисправность храпового механизма;
• «слабая» пружина в храповике;
• не до конца установлен рычажок блокировки храповика.

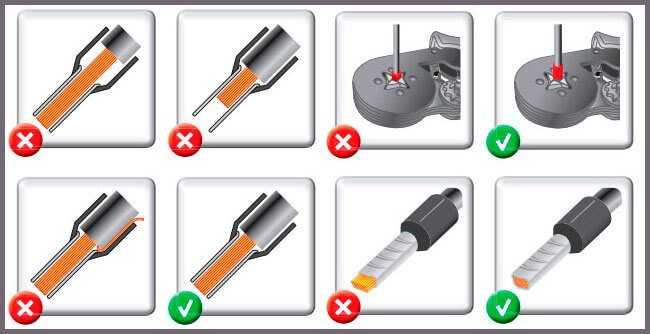

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

• снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
• надеть на шнур небольшой кусок термоизоляционной оплетки;
• после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

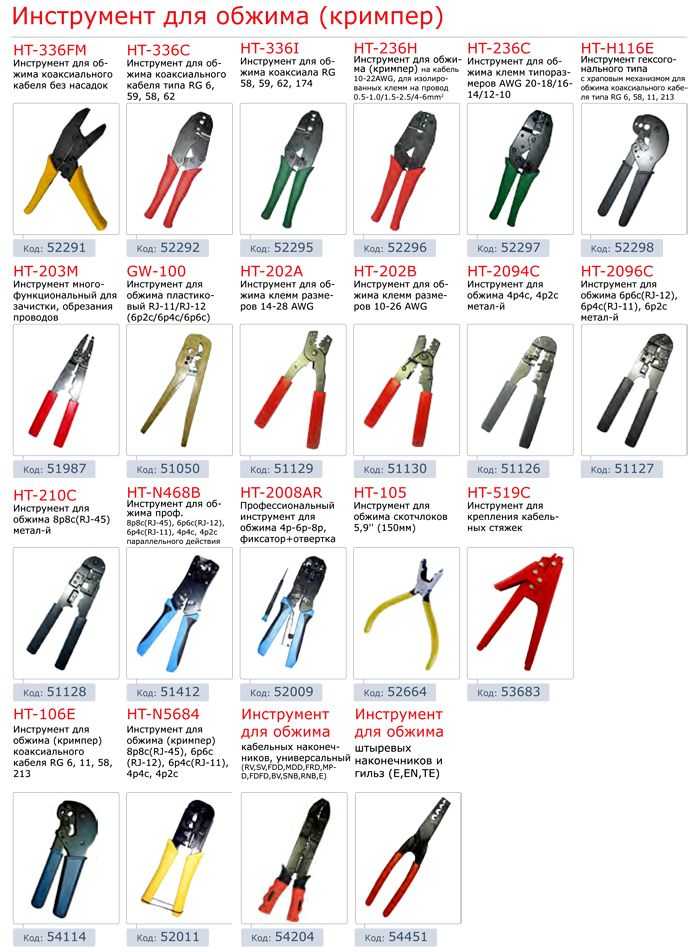

Инструменты для опрессовки

В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:

• Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
• Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
• Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.

Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.

Пресс клещи

Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.

Существует несколько разновидностей пресс-клещей в зависимости от назначения:

• для обжима гильз;
• для удаления изоляционного слоя с жилы.

Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.

Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.

Модификации обжимных пресс клещей:

• Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
• Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ . или этот .

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.

Что такое оконцевание

Оконцевание проводов — это один из максимально простых и надежных способов подключения проводов к клеммным колодкам, автоматическим выключателям и прочему электротехническому оборудованию. Данный тип соединения распространен в бытовых и промышленных сетях. Это обусловлено преимуществами, которых позволяет добиться оконцевание:

• надежное контактное пятно;
• удобство монтажа;
• низкое переходное сопротивление соединения;
• общая эстетичность проводки.

Силовые кабели с наконечниками

Главное преимущество оконцевания жил кабелей — это низкое переходное сопротивление полученного контакта. Если его не использовать, то провод не сможет должным образом прижаться винтом к шине клеммника. Это приведет к слишком высокому сопротивлению контакта. Плохое соединение начнет греться или вовсе отгорит.

Обжимка многожильного провода

Что такое опрессовка проводов гильзами

Опрессовка – это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент – пресс-клещи.

В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.

Соединение проводов гильзами необходимо осуществлять в следующих случаях:

• Нужно соединить провода с большой площадью сечения.
• Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
• Нужно соединить провода в линиях с высокой нагрузкой.

Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:

Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов.
Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза

Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи.

Из недостатков выделяют следующие:

• Необходимость постоянно иметь в наличии и регулярно пополнять запасы гильз разных типоразмеров.
• Соединению свойственны немалые габариты, что порой усложняет реализацию некоторых задач.

Также стоит упомянуть об ощутимых затратах на расходные материалы.

Маркировка и расшифровка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам. Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению.

Вот расшифровка некоторых обозначений:

• А – гильза выполнена из алюминия;
• Л – применяется латунь;
• М – в основе изделия медь;
• Т – элемент сделан из металла трубчатого сечения;
• У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ, можно воспользоваться специальным каталогом или таблицами.

После буквенных обозначений в маркировке обычно идут цифровые, которые содержат информацию о:

1. номинальном сечении;
2. диаметре контактного стержня;
3. внутреннем диаметре хвостовика.

Например, изделие имеет маркировку ТМЛ (О). Это означает, что этот оконцеватель провода изготовлен из медной трубки и залужен. Его отличительной особенностью является наличие небольшого отверстия — смотрового окна, с помощью которого можно убедиться, правильно ли для опрессовки вставлен провод.

Такие контакты используются в основном на производстве, поэтому об их существовании известно не всем электрикам.

Варианты исполнения

Самих наконечников для опрессовки в продаже достаточно много. Выбор конкретного их вида зависит от целей дальнейшего монтажа проводки и всегда является первым этапом в осуществлении процесса опрессовки:

• если предстоит их последующий зажим в контактных колодках либо автоматических выключателях – применяются наконечники штыревые втулочные, которые в свою очередь могут быть как изолированными, так и неизолированными;
• при необходимости крепления проводки под винт-гайку используют специальные U, O и J оконцеватели, которые в последующем зажимаются тем же винтом к контактной площадке;
• ну и большой класс – это быстросъемные соединения типа «папа-мама».

На сегодняшний день производители предлагают на выбор множество разновидностей кабельных медных оконцевателей под опрессовку. Однако бывают ситуации, когда невозможно подобрать кабельный наконечник нужного размера. В этом случае можно воспользоваться нестандартным вариантом — сделать такую деталь самому.

Однако остается открытым вопрос, какие допустимые нагрузки может выдержать это кустарное изделие. Поэтому не стоит использовать такой оконечник в ответственных узлах электросети.

Кабельный наконечник ТМЛ

ТМЛ (ГОСТ 7386-80):

• Предназначены для оконцевания опрессовкой медных кабелей и проводов.
• Материал: электротехническая медь марки М2.
• Покрытие: электролитическое лужение (климатическое исполнение: «Т2»).
• Рабочее напряжение: до 35 кВ.
• Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии.
• 85 наименований в двух видах климатического исполнения.
• Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице.
• Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике.
• Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник.
• После штамповки наконечники подвергаются отжигу для повышения пластичности материала.

Особенности соединения

Технология подразумевает два варианта опрессовки. Это способ местного вдавливания и сплошного обжатия. Для работы применяются медные или алюминиевые провода. Гильза также должна быть из этих материалов. Существуют еще элементы из медно-алюминиевого сплава.

Так как алюминиевые кабели склонны к появлению на них окислительных пленок, то гильза должна предварительно зачищаться и обрабатываться специальными смазочными материалами. Медные провода тоже предварительно обрабатываются. Использование в процессе смазочных материалов снижает риск возможного повреждения жил. Также заметно снижается сила трения. Опрессовка выполняется ручным или гидравлическим инструментом. В последнем случае – фигурным прессом. Обычно он используется на крупных производствах.

Как это работает? Два конца кабеля обжимают до принятия ими круглой формы. Далее жила вставляется в гильзу до упора. Можно соединять не точно встык. Но в этом случае сечение всех жил не превышает втулочное. В случае с местным сдавливанием, контакт напрямую зависит от глубины ямок. Последние можно измерить штангенциркулем. Если используется сплошное обжатие, тогда проверяют площадь сечения. Затем, когда опрессовка проводов выполнена успешно, необходимо обработать внешний слой изолентой или же локотканью. Далее провод и кабель аккуратно укладывают в распределительном коробе.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

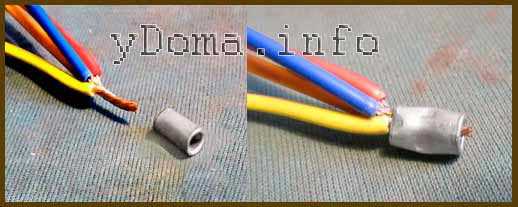

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.
