Ремонт люстры своими руками

Если из потолка торчит три провода

Как подключить люстру к выключателю, если из потолочной щели выводится три провода? Тут есть 2 случая: когда у люстры 2 выходящих провода или их 3. Рассмотрим способы соединения люстры с выключателем в каждом из случаев.

А из люстры только два

В этом случае нужно произвести подключение люстры к одинарному выключателю, поскольку производителем было задуман только один вариант работы: все лампы включены. Тогда вторую фазу, выглядывающую из потолка, нужно тщательно изолировать. А схема подключения будет выглядеть как в рассмотренном выше примере.

Если у вас двухклавишный выключатель, то можно найти выход:

1. Разберите корпус люстры, чтобы добраться до центрального стержня, в котором заключен двухжильный провод;
2. Замените двухжильный кабель трехжильным. Можно поступить иначе: просуньте третий проводок, не вынимая двухжильного. Но у него должно быть такое же сечение;
3. Соберите корпус назад.

Теперь из люстры выходит не два, а три провода. А как подсоединить люстру с тройкой проводов к потолку с таким же количеством жил в кабеле, рассмотрим ниже.

И из люстры тоже три

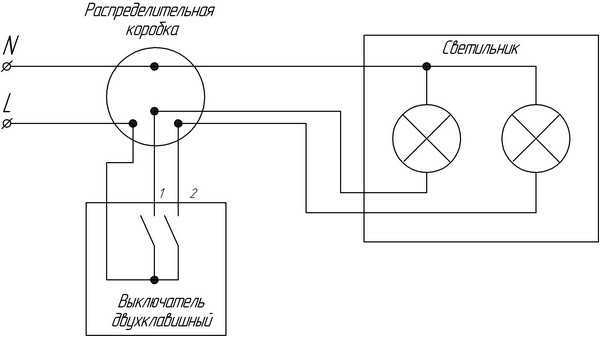

Схема подключения люстры с двойным выключателем заключает отличие в том, что от ламп провода разделяют на две группы. Из потолка же выходит два фазных провода, один – для первой, другой – для второй группы люстровых ламп. А ноль подсоединяется каждой из групп. Такой способ подключения позволяет эксплуатировать люстру в трех режимах:

• Неяркий (включена клавиша, соединяющая меньшую группу);
• Умеренно яркий (включена клавиша, соединяющая большую группу);
• Яркий (включены обе клавиши выключателя, светит каждая из групп лампочек).

При этом в каждой группе должна быть хотя бы одна лампа. Это значит, что схема подходит для люстр с 2, 3, 4 и даже с 5 лампами и более. В каждой группе может быть произвольное число ламп.

Схемы подключения люстры с различным количеством ламп

На рисунке выше показано, как можно произвести подключение пятирожковой люстры к двухклавишному выключателю. Но это не единственный вариант исполнения: в первой группе можно было оставить одну лампу, а оставшиеся 4 штуки соединить во вторую секцию.

А вот пример подключения люстры с 3 лампами. А рядом – с двумя. Можно разбрасывать лампы по группам в произвольном порядке – вот главное, что нужно понять.

Текущий ремонт освещения

Во избежание пожаров и аварийных ситуаций необходимо периодически выполнять текущий ремонт сетей освещения. Он предполагает следующие мероприятия.

1. Осмотр и подтяжка винтов контактов в патронах и выключателях: операцию рекомендуется проделывать не реже одного раза в год. Вследствие разогрева металла происходит непроизвольное вывинчивание винтов, что ослабляет контакт. В результате возникает искрение и подгорание контакта.
2. Проверка целостности патронов и зачистка контактов в патронах ламп накаливания. При необходимости центральный контакт нужно слегка загибать кверху.
3. Проверка состояния соединений в распредкоробках и щитовых. В случае обнаружения подгорания и оплавления изоляции соединение следует перемонтировать.

Что обязательно нужно учесть перед началом монтажа

Часто при ремонте потолки зашивают материалами, которые подвергаются горению. К ним относятся пластик, фанера, ДСП и пр. Перед установкой галогенных ламп, надо обезопаситься.

• Проводка протягивается жаростойкими, негорючими проводами.
• Между собой должно быть надежное крепление.
• При установке ламп в светильник, правильно производить подбор мощности.
• Не оставлять на проводах оголенных мест, участки подлежат изоляции.

Первое требование распространяется на разновидности подвесных потолков. Это связано с нагревом галогенных электросветильников по две стороны потолка. Проводка постоянно в тепловом напряжении, поэтому должна выдерживать максимальные нагрузки.

Галогенная лампа схема подключения через трансформатор

Обычные лампы накаливания существенно уступают галогенным лампам в плане разнообразия ассортимента. Галогенные лампы находят свое применение в самых разных областях деятельности человека. Они одинаково широко используются как для обеспечения освещения в общественных зданиях, так и для работы в домашних условиях. Продукция отдельных компаний даже подразделяется на категории в зависимости от того или иного ее назначения.

К примеру, стоимость профессиональной аппаратуры оказывается существенно дороже бытовой. Кроме того, наличие конструктивных особенностей различных галогенных ламп определяет их принадлежность к тому или иному виду:

В целях экономии и повышения безопасности эксплуатации электроэнергии нередко обращаются к задействованию схем освещения, использующих намного меньшие показатели напряжения в сравнении с традиционными 220В.

Особенности при выборе трансформатора

Когда выбирают понижающий преобразователь с 220 на 12 вольт, обязательно смотрят на его тип, то есть электромагнитный или электронный это трансформатор. На галогенные лампы подают только пониженное напряжение. В последнее время все чаще применяются электронные преобразователи. Отличаются они от предшественника улучшенными характеристиками и сравнительно малым весом.

Важным параметром при выборе является мощность. Суммарная мощность всех лампочек, подключенных к прибору, должна равняться мощности самого прибора.

Каждый преобразователь имеет свои показатели нагрузки, поэтому не стоит приобретать его с запасом мощности. Это может вывести из строя не только сам прибор, но и галогенные лампы, а также увеличит стоимость.

Если к прибору планируется подключение большого количества ламп, то не обязательно подключать один большой преобразователь. Гораздо лучше использовать несколько более бюджетных вариантов. При выходе из строя одного продолжит работать другой, так как он не зависим от него.

Источник

Подключение к одинарному (одноклавишному) выключателю

Простейшая схема подключения одной лампочки к одноклавишному выключателю состоит из двух проводов: ноль и фаза. Они выходят в равном количестве на потолке и из люстры. Их остается только соединить между собой. Если на потолок выходит третий провод заземления, его просто изолируют или подключают к металлическому корпусу прибора.

Если намечен монтаж многорожковой люстры, то из нее будет выходить несколько фазных проводов. Их придется соединить между собой, чтобы получились те же два конца, как и на потолке. Одинарный выключатель просто будет вводить в работу одновременно все лампочки.

Как подключить галогеновую лампу

Как правило, проблем при подключении галогеновой лампы рассчитанной на работу от 220 вольт не возникает. Если нужно соединить несколько галогенных ламп, то сделать это можно точно так же, как и при соединении обычных ламп накаливания. Однако что касается подключения понижающего трансформатора, то здесь могут возникнуть определённого рода сложности.

Следует знать, что подключать галогеновые лампы, рекомендуется через импульсный понижающий трансформатор или другими словами — электронный. Он уже имеет встроенную защиту от КЗ, рассчитан на плавный запуск в работу, от чего значительно продлевается срок службы галогеновых ламп.

Подключение галогенных ламп

Для того чтобы выполнить подключение галогенных ламп, достаточно соединить параллельно группу источников света, после чего подвести провода питания к понижающему трансформатору.

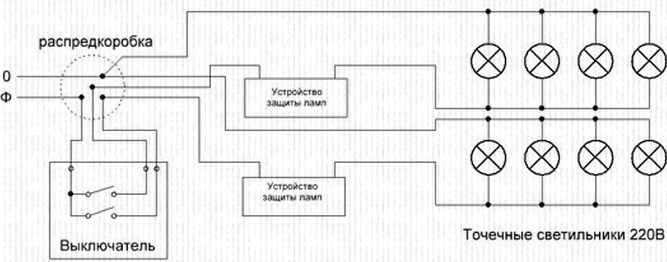

Схема подключения галогеновых светильников выглядит так:

1. Из распределительной коробки с клеммами , фазный провод отводится на включатель, который будет задействовать в работу понижающий трансформатор.
2. Второй провод, нулевой, следует протянуть от распредкоробки, напрямую, к трансформатору.
3. При подключении групп галогеновых ламп и трансформаторов, следует избегать скруток и счалок проводов.

Оптимальной мощностью трансформатора для подключения галогеновых ламп, является показатель в 250 Вт. Следует знать, что длину провода от трансформатора, которым осуществляется подключение галогенных ламп, лучше не делать более двух метров, а иначе потери яркости ламп и тока, обеспечены.

Подключение люстр с вентилятором

Монтаж на потолок люстры, совмещенной с вентилятором, очень удобен. Электротехническое изделие обеспечит освещение комнаты и заменит летом кондиционер. Обычно такие приборы устанавливали в офисах, но сейчас они уже стали популярны для жилых комнат

Приобретая изделие, надо обратить внимание, чтобы с ним была инструкция. В ней содержится схема подключения к электросети

Внутренняя схема электроприбора

Раньше инструкции подобных электроприборов содержали дополнительный пункт, где отображалась схема внутреннего электрооборудования и подробное описание принципа работы. Сейчас многие производители убрали этот раздел, оставив только подключение к электросети

Для рядового потребителя это не так уж и важно, но если поверхностно рассмотреть, то простая схема прибора состоит из осветителя, со встроенным электродвигателем вентилятора. Каждый из них может включаться отдельно двухклавишным выключателем или одновременно одноклавишным

Схема подключения к одноклавишному выключателю не очень практична. При включении освещения вентилятор все время будет вращаться, что при низкой температуре будет лишним. Выполнить подключение такого прибора лучше будет двойным выключателем, где каждая клавиша предназначена для управления определенным элементом.

Прямое подключение

Схема прямого подключения непрактична, но, как существующий вариант, ее надо рассмотреть:

Одноклавишное подключение

1. Первым выполняют монтаж нулевого провода, идущего от распределительной коробки. Ноль подсоединяют одновременно к двум проводам, идущим от люстры. Первый провод – это ноль электродвигателя вентилятора, второй нулевой провод выходит от цоколя лампы. Если люстра содержит несколько лампочек, они будут соединены между собой внутри корпуса одним нулевым проводом.
2. Фазу подключают проводом, идущим от выключателя. Схема подключения одинакова. Сетевую жилу подключают к фазному выходу электродвигателя вентилятора и одновременно к проводу, идущему от центрального контакта лампы. Но с фазным проводом не все так просто. Если люстра оборудована, например, тремя или пятью лампами, с корпуса будет выходить два фазных провода. Они требуют подключения к двойному выключателю для управления отдельной группой лампочек. Вариант с одноклавишным выключателем предусматривает соединение этих двух выходов, что при включении вызовет свечение всех лампочек.

Как видно, принцип прямого подключения прост. Включили клавишу, ток пошел по двум проводам, загорелись лампочки и заработал вентилятор. То есть, для управления вентилятором и лампами используется только одна клавиша прямого подключения.

Раздельное подключение

Сложнее происходит монтаж люстры с раздельным подключением. Здесь предусмотрено подключение к двойному или даже тройному выключателю с большим количеством проводов:

Двухклавишное подключение

1. Первым делом необходимо индикатором отследить ноль и фазу.
2. Вначале, как всегда, идет подключение нулевой жилы ко всем нулевым выходам люстры.
3. От двойного выключателя будет идти две фазные жилы. Одну подключают к соответствующему выходу электродвигателя вентилятора, другую соединяют с фазным проводом, идущим от центрального контакта лампы. Если лампочек несколько и выходит с корпуса люстры две фазных жилы, их аналогично рассмотренной схеме подключения соединяют вместе. Тогда от включения одной клавиши будут загораться все лампочки, а вторая клавиша будет предназначена для управления вентилятором.
4. Если требуется, чтобы лампочки многорожковой люстры включались группами, например, гореть будет два рожка или сразу все, потребуется подключение к трехклавишному выключателю. Тогда одна клавиша будет предназначена для управления вентилятором, а две другие – освещением. Схема подключения остается неизменной, только используется уже три фазных жилы, подходящих от каждой клавиши к соответствующему выходу на люстре.

Схема управления несколькими клавишами немного сложнее, но она более эффективна для комфортного пользования.

Провод заземления люстры

Ввиду того, что люстры с вентилятором оборудованы электродвигателем, они снабжены заземляющим контактом, обозначенным «PE». Проводка старых квартир не предусматривает прохождение от распределительного щита провода заземления. Его придется проложить самостоятельно или просто заизолировать этот контакт на самой люстре.

Контроллер люстры с тремя выходами

А вот схема контроллера с тремя выходами, присланная читателем Александром 31.10.2015:

Контроллер для люстры с пультом 1000W X3 Power

На схеме обозначены:

• К – настенный выключатель, через который подается фаза на вход L (коричневый провод)
• N – входной нейтральный (нулевой) провод голубого цвета
• N – выходной нейтральный (нулевой) провод голубого цвета, напрямую электрически подключен ко входному N на плате контроллера, используется для питания лампочек
• Желтый, Белый, Голубой – выходы (фазы) для питания трёх групп лампочек.

Включаются группы ламп последовательно, в соответствии с заложенной в контроллер программой. Чтобы поменять последовательность включения групп лампочек, достаточно подключить их на нужные выходы контроллера.

Все выходы – 220В. Если используются лампочки на другое напряжение, то лампочки к выходам контроллера подключаются не напрямую, а через необходимые блоки питания (адаптеры).

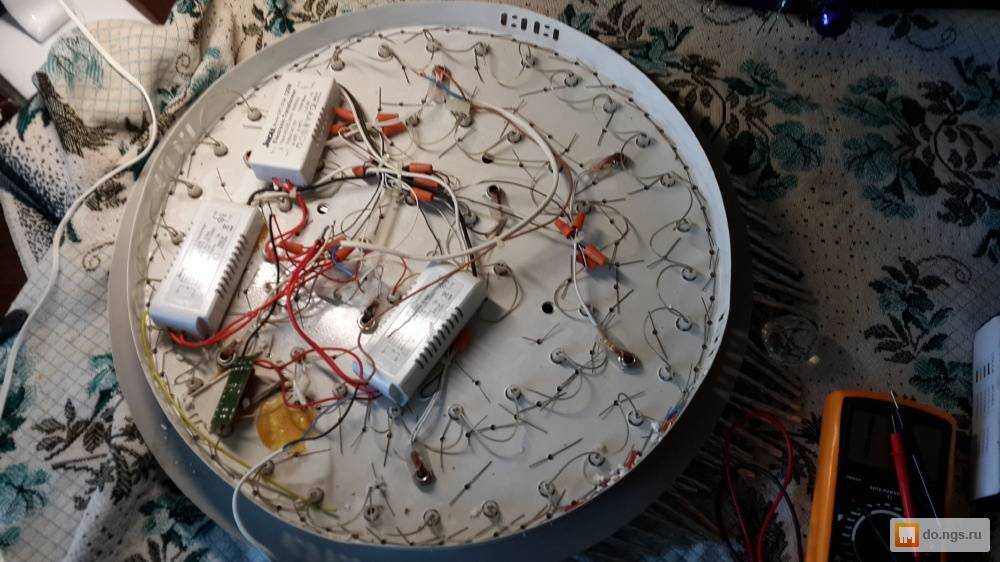

Ремонт люстры

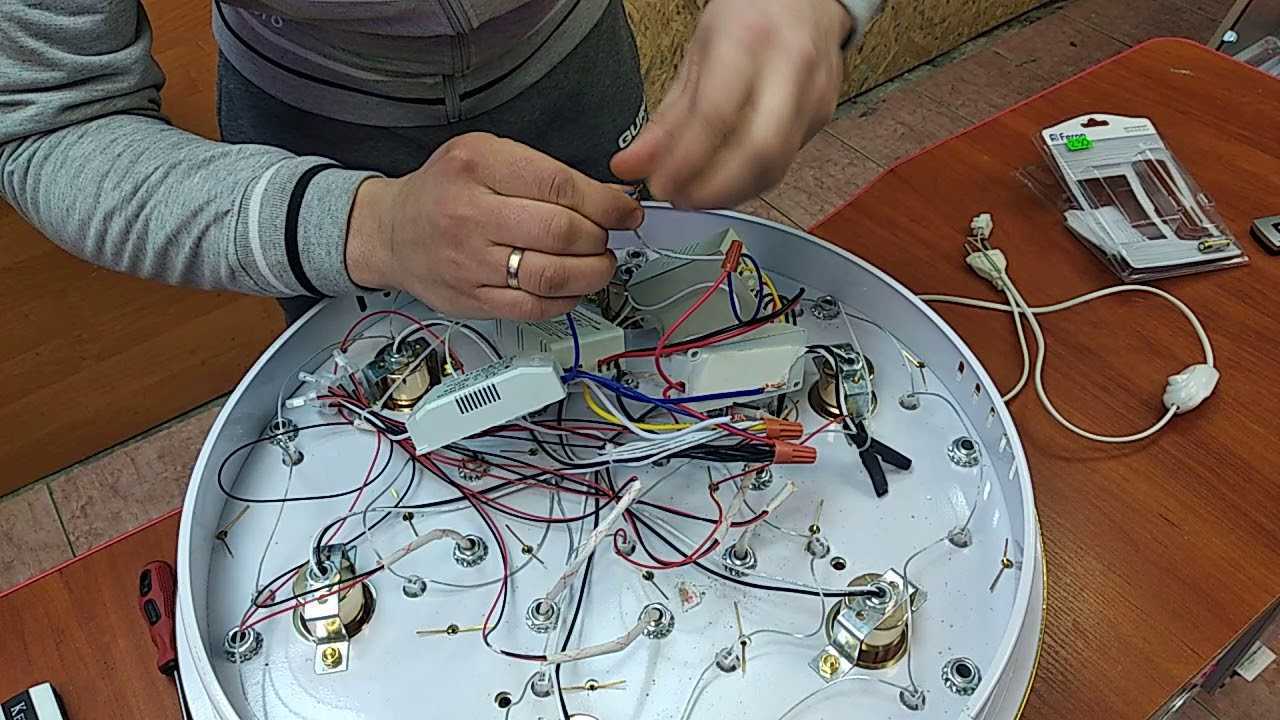

Чтобы починить люстру, разбирают ее корпус и проверяют места стыков между проводами

Также особое внимание обращают на состояние изоляционного слоя. Нередкая причина неисправности — короткое замыкание, после которого отгорает один из проводников

Кроме того, обязательной проверке подлежат патроны для ламп. Особенно часто выходят из строя элементы китайского производства. Если причина в патроне, он ремонту не подлежит, данную деталь меняют на новую.

При вышедшем из строя балластном конденсаторе, зачищают отходящий от него провод и подключают мультиметр. Нормальный уровень напряжения указывает на выход из строя последовательной цепочки ламп. При отклонении напряжения от нормы меняют конденсатор.

Если люстра не включается, причиной проблемы может быть реле управления. Работоспособность устройства проверяют мультиметром с подключенным к нему проводником от реле. В случае нахождения неисправности заменяют реле на новое.

Другие проблемы

Выше рассказано о наиболее часто встречающихся неисправностях. Однако те, кто решил самостоятельно отремонтировать люстру, сталкиваются и с другими:

1. Несовместимость новых ламп со старыми моделями люстр.
2. Некачественная скрутка проводников. Недостаточно скрученные жилы не позволяют обеспечить нормальный контакт, что приводит к проблемам с освещением.
3. Несоответствие мощности вкручиваемых ламп потребностям. Например, люстра рассчитана на четыре 60-ваттных лампочки, а установлено четыре 100-ваттных источника света. По этой причине из строя выходят не только блоки питания, но и трансформаторы.
4. Перегорание предохранителей. В корпусах современных люстр предохранители используют для разрыва цепи в случае короткого замыкания. Ремонтные работы в данном случае заключаются в необходимости найти сгоревший предохранитель, демонтировать его и установить новый компонент.
5. Обрыв люстры. Происходит обрыв при механическом воздействии на прибор или в случае некачественного подвешивания (слабое крепление).

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Cоединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2 ). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Стоимость ремонта потолочных светильников

Типы светильников	Цена, руб
Ремонт точечного светильника	200
Ремонт светодиодных светильников	250
Ремонт светильников Армстронг	600
Ремонт люминесцентных светильников (дневного света)	600
Установка и замена светильника накладного	350-650

Ремонт люстр, бра, лазерного устройства для тату, круглых ламп визажиста
Замена проводки неработающей люстры, бра, торшера, рожка	500
Замена трансформатора ск выходов (замена дросселя)	от 600
Замена стартера	100

Мигает лампа дневного света в комнате. Часто мигает свет при включении или даже при выключенном свете. Ремонт вам обойдётся от 1500 рублей.

Сложность работы с люминесцентными приборами обусловлена их конструктивными особенностями. Вкрутить новую лампу накаливания способен даже непрофессионал. Однако для восстановления функциональности газоразрядных источников света потребуется ремонт светильников в Москве в исполнении специалистов. Мастер по доступной цене проверяет работоспособность каждой детали, точно выявляет источник поломки и выполняет необходимые ремонтные операции, соблюдая правила безопасности.

• Прибор часто восстанавливается после проверки контактов, их зачистки, поджатии, подтяжки винтовых соединений. Для точной диагностики потолочного светильника электрик выполняет прозвонку.
• Стартер проверяется с помощью заведомо рабочего элемента ПРА. Нерабочий дроссель – частая причина перегорания ламп. Прозвонка позволяет выявить нарушение целостности его обмотки. Повреждения дросселя часто вызывает межвитковое короткое замыкание.
• В основе светильника – электронный балласт – мастер заменит перегоревший предохранитель в блоке, измерит сопротивление, проверит сохранность обмоток.

Люминесцентные приборы дневного света монтируют в офисах, торговых центрах, производственных помещениях. Используют для подсветки аквариумов, в теплицах, как декоративные элементы. Наши мастера электромонтажа проводят ремонт люминесцентных светильников любого назначения, независимо от сложности неисправности.

Правильное подключение к патрону

В люстре могут быть использованы разные патроны – с резьбой Эдисона, втычные и т.п. В большинстве случаев фазировка подключения проводников к патрону не важна для работоспособности осветительного прибора. Но из соображений безопасности у резьбового патрона к центральному контакту надо подключать фазный проводник, а к боковым контактам – нулевой. Логика такова: если электрик в нарушение правил безопасности будет производить какие-либо операции внутри патрона под напряжением (подгибание контактов, очистку пластиковых частей и т.п.), то риск случайно задеть отверткой или другим инструментом боковые контакты намного выше. Пусть уж лучше этот горе-электрик заденет нулевой провод. В остальном подключение патрона особенностей не имеет – зачищенные провода вставляются в пружинные зажимы или зажимаются в винтовые клеммы, расположенные в тыльной части патрона

И еще важно не превышать мощность лампы, на которую рассчитан патрон. Это может привести к его перегреву

Тип патрона	Напряжение, В	Максимальный ток нагрузки, А (Мощность, Вт)
Е27 керамический	220	4 (880)
Е27 пластиковый	220	0,27(60)
G4	12	5(60)
G9	12	5(60)

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль

Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

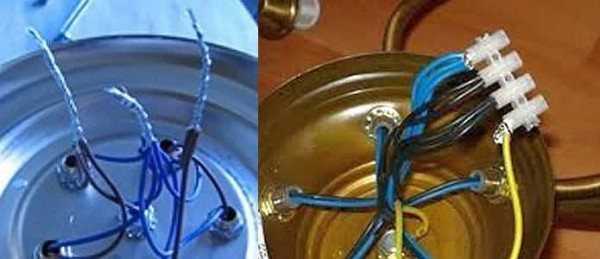

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль

В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль»

Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто

Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному

Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Советы и рекомендации специалистов

Начинающие электрики нередко сталкиваются с проблемами, когда вся проводка заменена, но проблема остаётся. В этом случае ничего не остаётся, как сделать ее заново. Количество светодиодных ламп должно быть соразмерно с трансформатором. В случае большого количества следует разделить лампы на группы.

Если менять всю проводку нет возможности, можно заменить трансформатор для низкого напряжения на высокий. Электротехника начнет работать лучше, чем раньше.

Главное правило: раз в полгода проверять приборы на работу. Горсвет зачастую указывает на неисправность. При поломке следует провести ремонт или заменить устройство. Затягивать нельзя, может сделаться только хуже.

Галогенные лампы используются повсеместно. Проблема поломок или задержек может возникнуть из-за трансформаторов. При выборе нужного сначала нужно опираться на количество лампочек, которые будут установлены, их мощность. Позже нужно понять, какой тип (низковольтный или высоковольтный, тороидальный или импульсный) человек хочет купить. После приобретения следует отключать электричество для безопасности, а любую технику не трогать голыми руками.

Ненадежный контакт

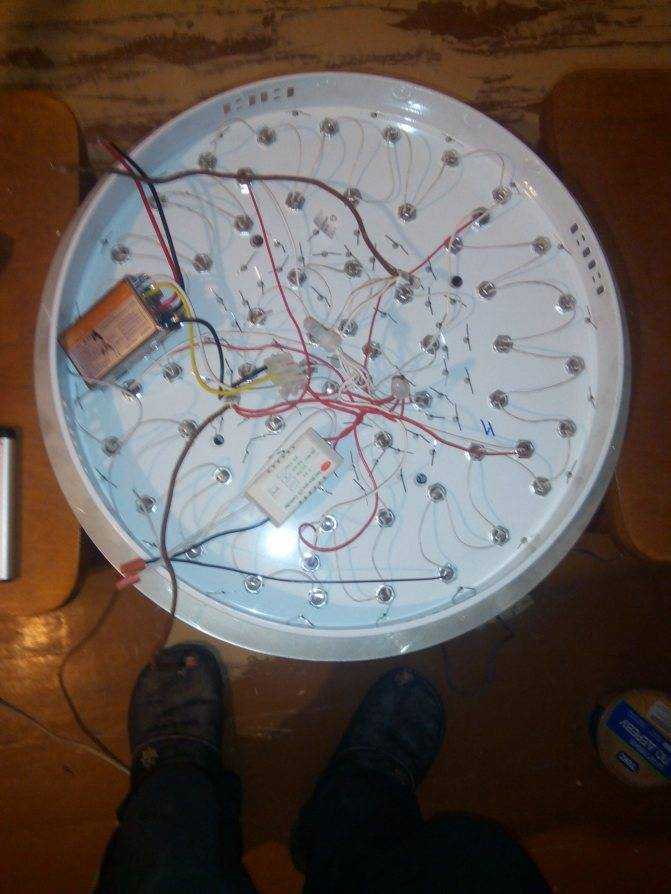

Что делать, если не работает люстра с пультом дистанционного управления?

Светодиодные изделия вошли в бытовую жизнь обычных людей весьма стремительно, вытеснив даже люминесцентные и полностью заменив лампы накаливания. Для гостиных и спален хорошим вариантом будет светодиодная люстра на пульте управления. Она имеет ряд преимуществ перед классическими, с обычными выключателями.

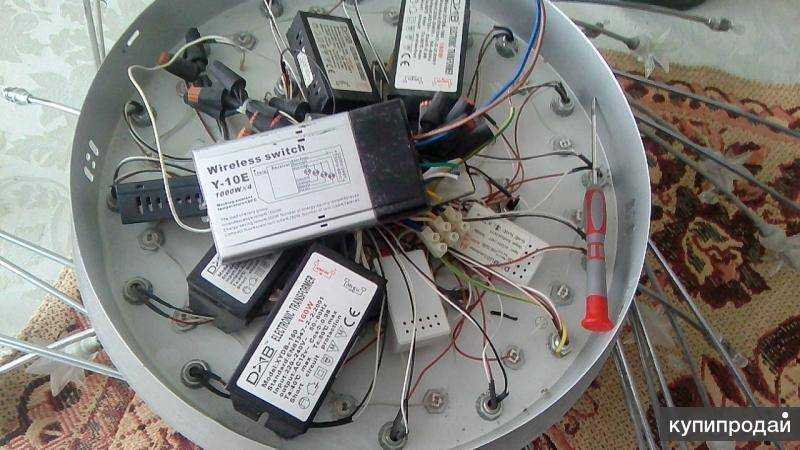

Реле с пультом дистанционного управления

В зависимости от нажатой кнопки на пульте, реле работает с управляемыми контактами, как следствие – они включаются или выключаются. На фотографии выше представлена комбинация пульта и реле, которые позволяют работать в нескольких режимах:

1. Включает и выключает первый диодный блок, обычно 30–40% от общего количества.
2. Включение и выключение второго блока, соответственно – 60–70% лампочек.
3. Включение всех 100%, и одна кнопка выключения на все три режима.

В зависимости от размера люстры со светодиодами возможно увеличение или, наоборот, уменьшение режимов. Все светодиоды подключаются последовательно, перед ними располагается конденсатор. Он играет роль барьера, защищает хрупкие кристаллы от резких колебаний напряжения.

Люстра с комбинированным освещением

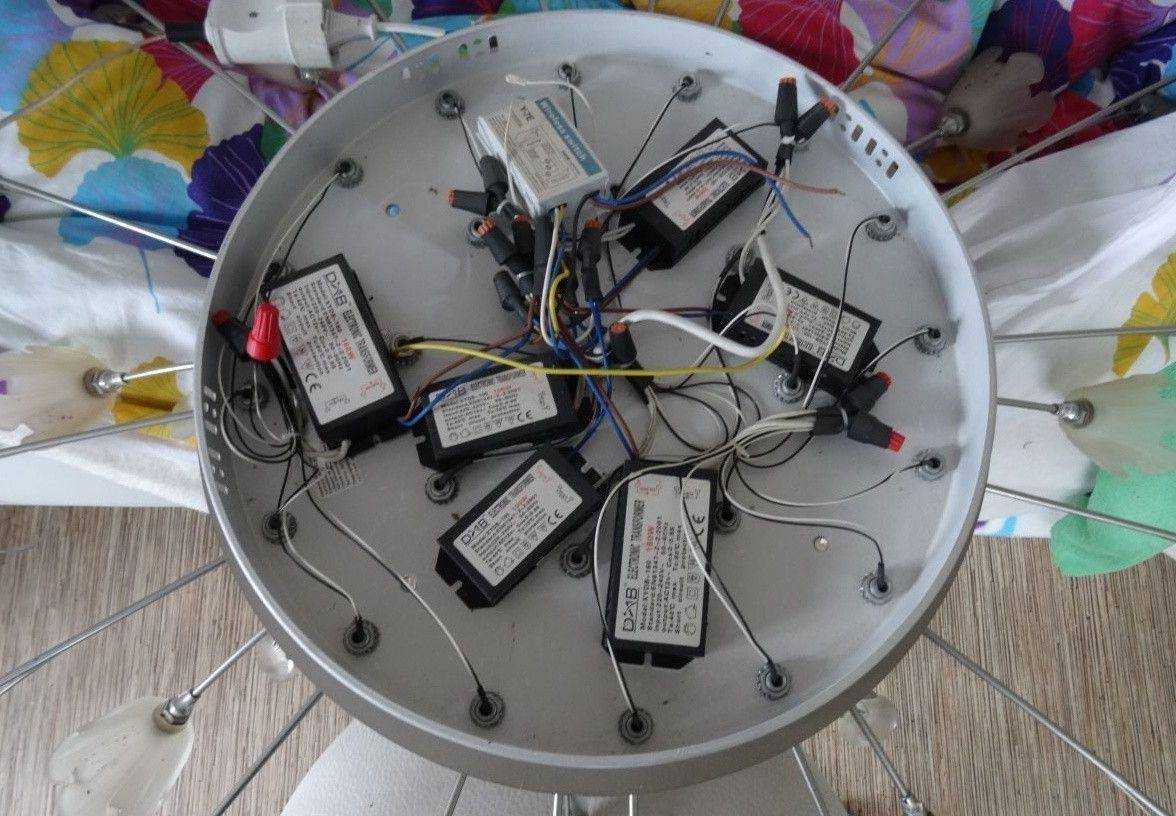

Ремонт галогенных люстр выполняется аналогично ремонту светодиодных люстр. Более подробно каждый элемент будет описан далее, когда начнем разбирать причины поломки.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Что на что меняем В сетях с сильно перегруженными трансформаторными подстанциями наблюдаются значительные суточные колебания напряжения низкое в пиковые моменты вечер и высокое ночью, когда энергопотребление минимальное. Спрашивайте, я на связи!

Важные аспекты

1. Выходной провод должен быть длиной не более 2 м, так как могут быть потери тока, а значит, лампы начнут светить на порядок тусклее.
2. Чтобы избежать перегрева трансформатора, его располагают на расстоянии не меньше 20 см от приборов освещения. Не рекомендуют располагать трансформатор в маленьких полостях.
3. Если все же трансформатор пришлось расположить в маленькой нише, то следует сократить нагрузку на цепь до 75%.
4. Данная схема не должна содержать диммер. Любое изменение яркости или оттенка ведет к сокращению службы трансформатора.

Существует два типа трансформаторов:

Первый тип очень надежен в применении, при этом имеет низкую стоимость. Принцип действия заключается в связи первичной и вторичной обмотки.

Существенным недостаткам является сравнительно большой вес. Именно поэтому их применение крайне ограниченно. Средний вес составляет не более 3–3,2 кг.

Также к минусам относят быстрый перегрев и чувствительность к скачкам, что уменьшает срок службы осветительных приборов.

Что касается электронных, то они в два раза меньше и легче. Характеристики значительно выше

Немаловажно то, что они имеют стабильное напряжение на выходе во время работы

Нередко они оснащены защитой от токов короткого замыкания и перегрева, а также имеют плавный пуск. Поэтому такие трансформаторы используются для галогенных и других видов освещения.

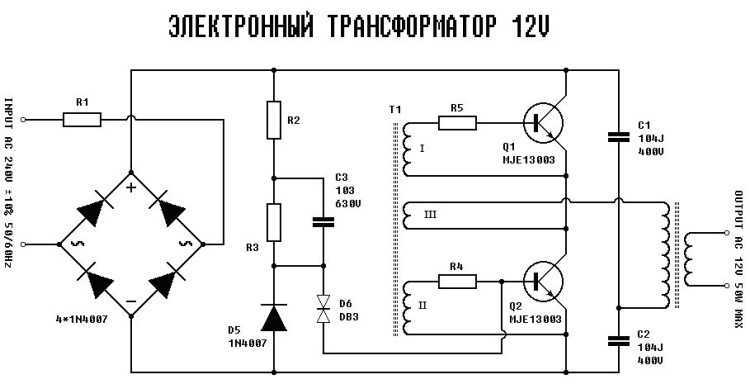

Принцип действия электронного трансформатора заключается в следующем – переработка электрической энергии за счет полупроводников и электронных устройств. Схема предназначена для галогенных ламп 12 В и преобразователя на 220 вольт.

Категорически запрещено электронный понижающий трансформатор включать без нагрузки. Обусловлено это особенностями схемы. К примеру, если преобразователь на 40 Вт, то мощность осветительных приборов, подключенных к нему, не должна быть меньше 40 Вт. 12 вольт для галогенных ламп – это самый лучший вольтаж. Они меньше греются, гораздо практичнее и дешевле.

Что обязательно нужно учесть перед началом монтажа

Часто при ремонте потолки зашивают материалами, которые подвергаются горению. К ним относятся пластик, фанера, ДСП и пр. Перед установкой галогенных ламп, надо обезопаситься.

Для этого:

• Проводка протягивается жаростойкими, негорючими проводами.
• Между собой должно быть надежное крепление.
• При установке ламп в светильник, правильно производить подбор мощности.
• Не оставлять на проводах оголенных мест, участки подлежат изоляции.

Первое требование распространяется на разновидности подвесных потолков. Это связано с нагревом галогенных электросветильников по две стороны потолка. Проводка постоянно в тепловом напряжении, поэтому должна выдерживать максимальные нагрузки.

Порядок замены

Обесточьте светильник, после чего снимите защитное стекло или плафон, чтобы получить доступ к лампе. Обязательно дайте лампе остыть.

Возьмитесь за колбу рукой и слегка вдавите лампу одним концом цоколя в патрон, в то время как другой (освободившийся) конец цоколя потяните на себя. Таким образом, один конец цоколя, а за ним и вся лампа должны выйти из патрона.

Купите в магазине лампу требуемого размера, мощности и напряжения. Помните, что галогенную лампу нельзя трогать руками, поэтому новую лампочку устанавливайте на место, используя чистую салфетку, перчатку либо кусок нескользкого полиэтилена.

Обычно подобного типа лампочки продаются упакованными в полиэтилен, за который можно держать лампу во время установки. Не забудьте только снять его после установки.

Вставьте один (любой) конец лампочки в патрон и, слегка нажав на него, заведите второй конец лампочки в противоположную часть патрона так, чтобы лампочка надежно зафиксировалась между зажимами патрона.

Если вы видите, что лампочка установилась неплотно и болтается между прижимными контактами патрона, то необходимо снять лампочку и подогнуть зажимы или крепление патрона таким образом, чтобы лампочка «плотно села» в патроне. Если прижимные контакты патрона сильно подгорели и не поддаются регулировке, будет необходимо заменить патрон.

Включите светильник. Если все работает нормально, установите на законное место защитное стекло или плафон.

При желании вы сможете узнать, как заменить люминесцентные лампы, прочитав об этом в соответствующей статье.

Для большей наглядности можете посмотреть это небольшое видео о том, как заменять перегоревшие галогеновые лампочки. Видео откроется в отдельном окне.

и делитесь с друзьями, если вы находите эту статью полезной!
