Как правильно подобрать провод и наконечник
Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.
Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.
После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.
При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.
У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.
Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.
Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.
Клещи для обжима наконечников: профессиональный и бытовой инструмент
Электрика – сфера, требующая безукоризненного выполнения правил, следования точным технологиям, применения специальных инструментов. Особого внимания заслуживают соединения проводов. Любые неточности и полумеры обязательно приведут к повреждениям или разрывам контактов.
Кримперы относятся к профессиональному инструменту для электромонтажа, и выпускаются многими фирмами — производителями ручных инструментов
Давно ушли в прошлое скрутки. Они категорически запрещены Правилами технической эксплуатации электроустановок потребителей. На сегодняшний день существует специальный инструмент – клещи для обжима проводов. Они состоят из рукояток и сменной матрицы, при выборе которой нужно учитывать цели соединения и сечение кабелей.
По техническим особенностям и способу эксплуатации клещи можно разделить на две категории:
- механические (ручные);
- автоматические (приводятся в действие посредством электроприводов).
Осуществляется деление и внутри категорий. Механические клещи могут быть бытовые и профессиональные. При помощи бытовых выполняется обжим проводов с небольшим сечением: 1-2,5 мм – медный; 2,5 мм – алюминиевый. Возможно применение кабеля сечением 4 мм для питания мощных бытовых электроприборов.
Инструмент для обжима провода сечением 6 мм и более используется мощный, профессиональный. Толстые силовые провода и кабели в промышленных установках обжимаются автоматически.

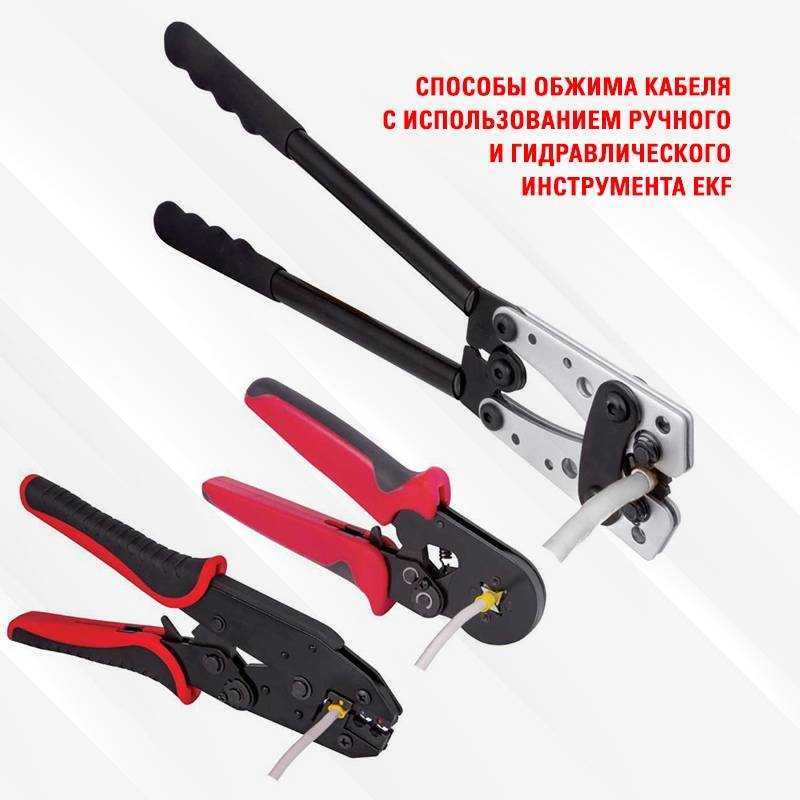

Клещи для обжима наконечников бывают механическими и автоматическими
Особенности обжимных клещей

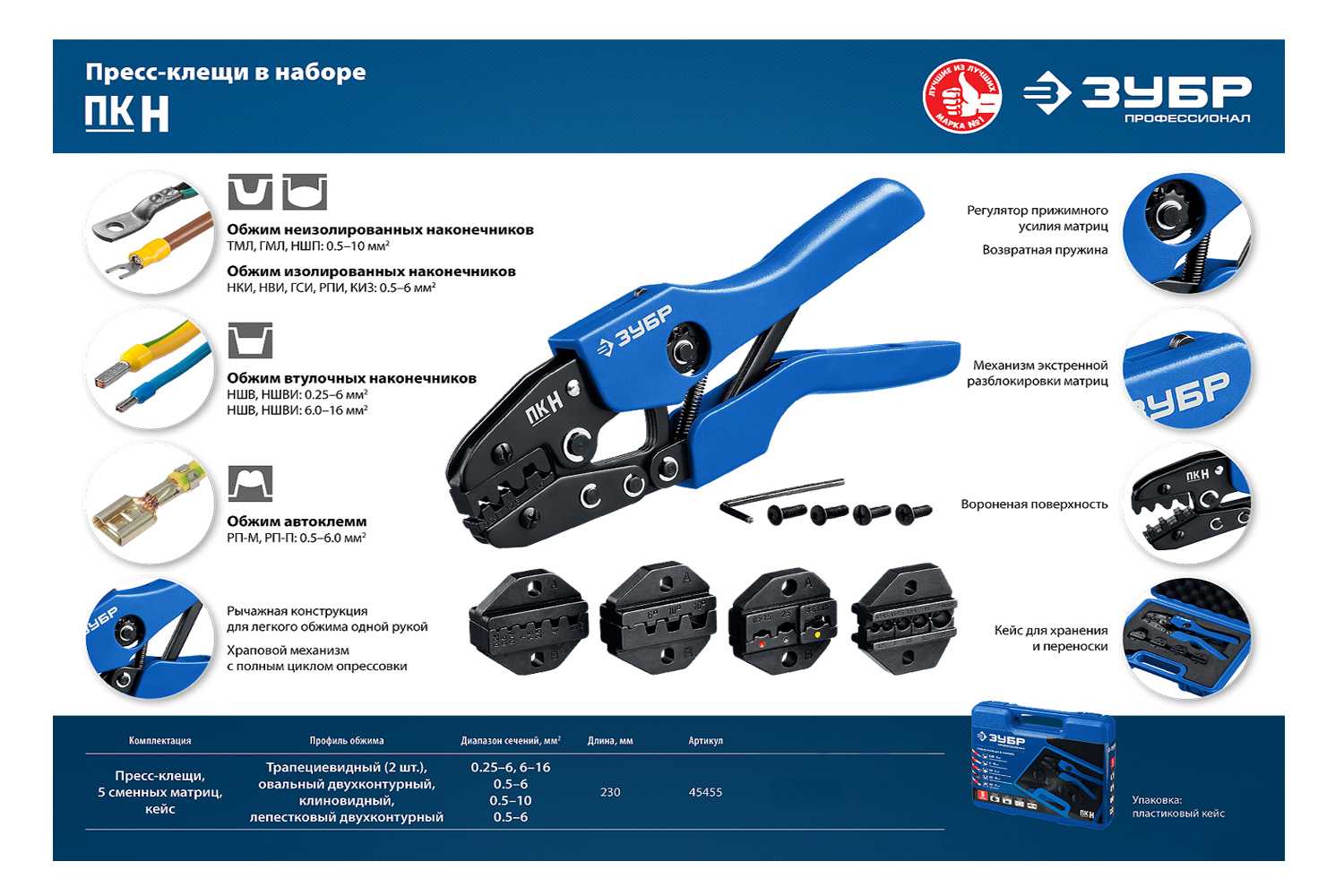

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.
Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.
Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали. Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие. Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.
Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией. Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45. Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.
Как правильно работать обжимными клещами
Клещи для опрессовки наконечников и гильз предполагают, что принцип их использования для пресса контактов в кабеле можно легко понять по рабочему процессу на практике. Для выполнения задачи потребуется конкретный провод, клещи и соединительный компонент, который нужно расположить на конце контактов. Приведем пошаговую инструкцию и правила использования пресс клещей для выполнения опрессовки:
- снимите внешнюю обмотку с кабеля при помощи клещей, на которых сверху расположена полукруглая впадина, а сверху режущий край;
- в выемку положите кабель и прижмите режущей стороной верхнюю кромку;
- после проведения нескольких вращения вокруг провода изоляция надрезается по всей окружности и ее можно легко удалить;
- для правильного соединения с надежным контактом допускается зачистка на 4 см;
- выровняйте и расположите все жилы в необходимой последовательности в соответствии с типом коннектора и обозначенными маркировками по цветам;
- когда все провода расправлены, зажмите их и обрежьте, оставив 1,5 см контактов для дальнейшего подсоединения;
- вложите контакты в коннектор, сохранив их расположение. Скручивание многопроволочных жил осуществляется строго на основании указанных цветов по схеме. Заведите жилы так, чтобы нижняя выемка соединителя касалась обмотки кабеля. Данная мера необходима для минимизации риска повреждения провода в процессе обжима;
- поместите устройство в клещи, предварительно проверив правильность по цветам. После проверки выполните прессовку;
- на последней стадии проверьте безопасность и надежность фиксации, а также целостность коннектора.
Пресс клещи являются незаменимым инструментом для обжима витой пары, опрессовки изолированных наконечников и кабелей без изоляции. Инструменты предлагаются в различных типоразмерах, с ручным или гидравлическим обжимом для промышленного применения и большого диаметра провода.
Наконечники штыревые втулочные изолированные — НШВИ
Распиновка витой пары или как обжать разъём сетевого интернет кабеля?
Способы соединения электрических проводов между собой
Способы соединения провода СИП с разными кабелями
Для чего предназначены токоизмерительные клещи?
Как правильно соединить медный и алюминиевый провода?
Обжим двойного наконечника
Присоединение более одного проводника к фазе чаще всего происходит на одном контакте. К примеру, при установке автоматических выключателей модульного типа взаимное подключение осуществляется перемычками. Таким образом, к одному контакту приходят два проводника. При использовании одиночных наконечников возникает проблема в подключении двух штырей на один контакт выключателя. В данном случае целесообразнее использовать наконечники НШВИ для проводов двойного исполнения.
Процесс прессовки аналогичен процессу при использовании одинарного наконечника. Единственным отличием является ввод в широкую «манжетку» двух проводников. Для двойной прессовки используется устройство кримпер. Возможно использование и для одинарного отжима. Матрицы отличаются большим размером.
Если при установке нет наконечника двойного исполнения, можно воспользоваться одинарным наконечником с большим диаметром втулки, при условии, что оба проводника должны помещаются внутри.
Выполнение обжима наконечников проводов своими руками
Теоретически обжимка проводов не является сложным процессом. Наличие инструмента, соответствующих расходников и некоторые физические усилия – все, что необходимо. В реальности соединения могут оставлять желать лучшего, а иногда приходится даже повторять процедуру. Данная последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:
- Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 – 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
- Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
- Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
- Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
- Произвести нажатие на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
- Отрезок оплетки возвратить в место соединения, прогреть его строительным феном.
Выполнение обжима наконечников проводов выполняется в определенной последовательности
Бытует мнение (а некоторые так и поступают), что выполнить обжим несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение. Плотное прилегание наконечников к жиле можно обеспечить только матрицей. И тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Виды пресс-клещей

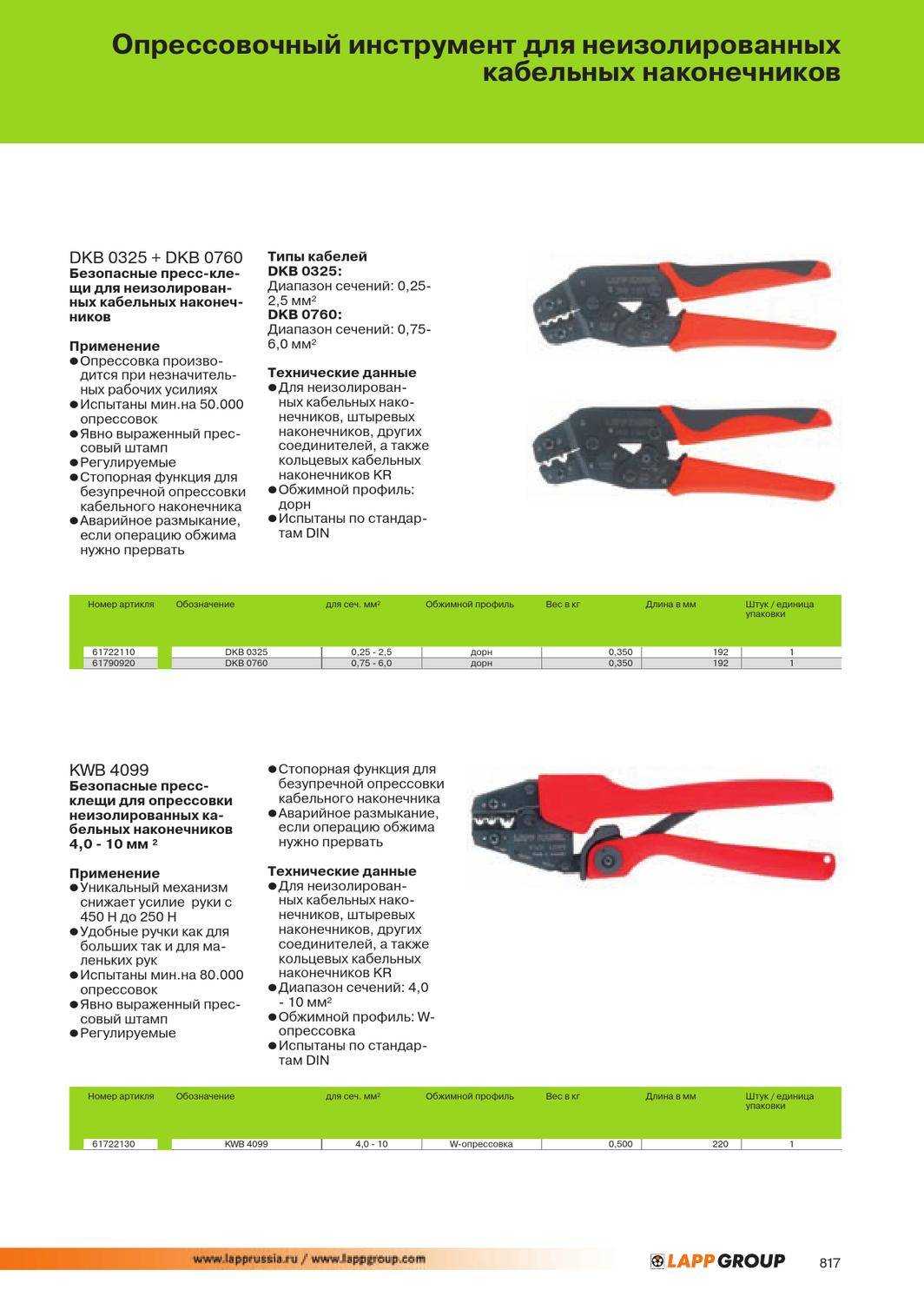

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

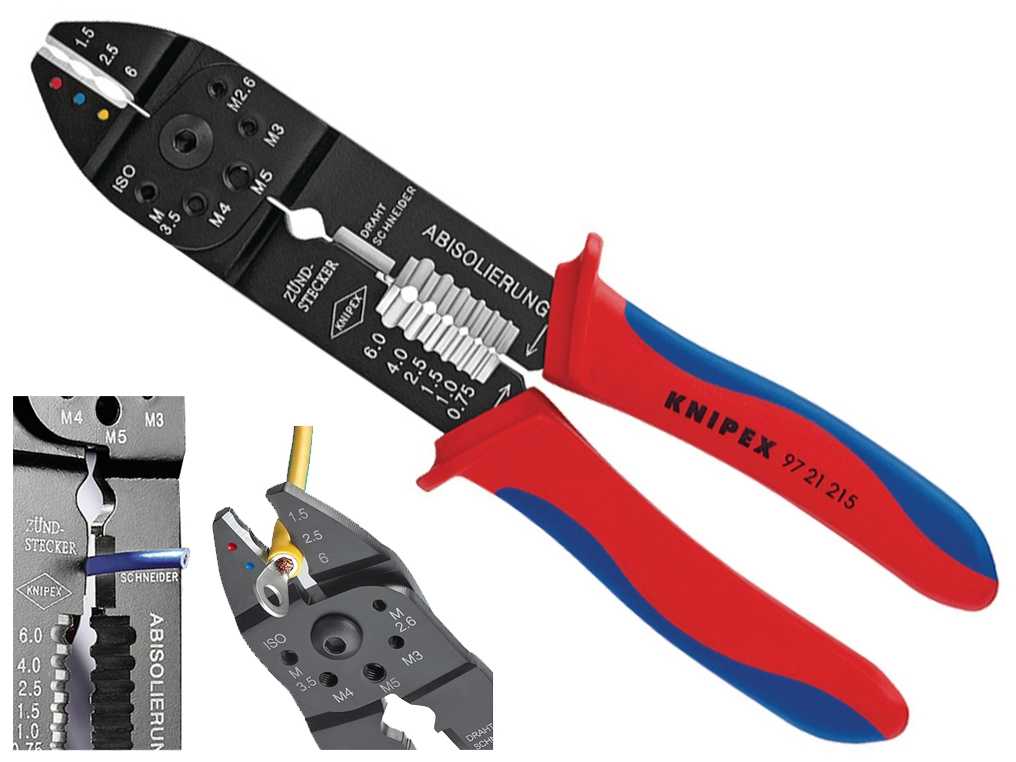

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

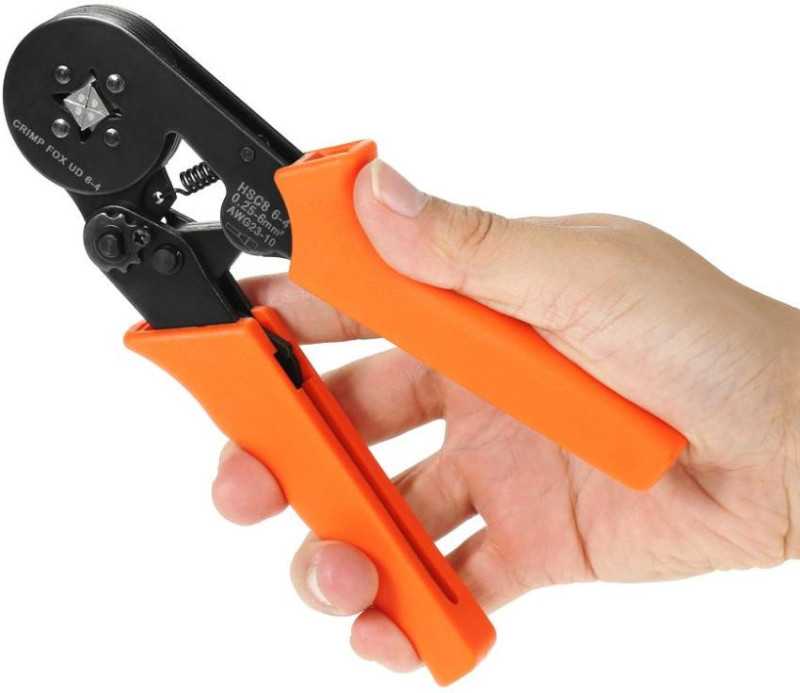

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.
При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.
Как выбрать пресс-клещи
Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.
Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:
- Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
- Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
- Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.
Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.
Ручные пресс-клещи для домашнего использования
Зачем нужен обжим и опрессовка проводов
А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?
При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.
Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.
Как правильно делать опрессовку проводов и кабелей
Перед тем, как приступить к обжатию, необходимо прочитать инструкцию по выполнению всех работ с соблюдением техники безопасности:
- Избавить кабель от изоляции на 2-3 сантиметра с обеих сторон;
- Зачистить жилки до блеска в местах без изоляции наждачной бумагой;
- При алюминиевом составе жилок на нести на них пасту, а если медные, то вазелин;
- Если прессовка выполняется с одной стороны, то провода раскладываются параллельно, после чего накидывается гильза. Если прессовка двухсторонняя, то жилки заводятся в трубку с противоположных концов;
- Обжать гильзу клещами и обтереть тряпкой, с нанесенным бензином или растворителем.
Обжатый провод
Описание наконечника
Большинство наконечников кабелей имеет маркировку, состоящую из четырёх букв — НШВИ. В расшифрованном варианте эта аббревиатура будет звучать как «наконечник штыревой втулочный изолированный». Выражаясь более понятным языком, это обычная втулка для гибкого многожильного провода. Основное ее назначение — защита конца кабеля, который используется для крепления в винтовой зажимной клемме. После удаления изоляции на конец кабеля надевается наконечник, а затем его обжимают специальным устройством. Чаще всего для этого применяются пресс-клещи.
Металлическую часть наконечника чаще всего делают из электролитической меди. Она имеет изоляцию только на тыльной стороне. Толщина изолятора заметно больше диаметра металлической части наконечника. Выглядит же он как манжет. Наконечник крепится поверх изоляционного покрытия провода. Обжиму подвергается его металлическая часть, которая и фиксирует внутри жилы кабеля. При создании соединения наконечника с винтовым зажимом металлическая часть целиком скрывается в гнезде устройства. Снаружи видна лишь безопасная диэлектрическая часть кабеля.
Особенности обжимных клещей
Принцип действия инструмента похож на работу пассатижей. Отличием обжимных клещей для наконечников является сложный профиль прессовочных губок. Клещи обжимные или кримперы имеют различные размеры и форму посадочного ложа. Каждый вид инструмента предназначен для опрессовки проводов и кабелей с определённым сечением и количеством жил.
Инструменты для обжима наконечников проводов и жил кабелей позволяют быстро и качественно осуществить коммутационные связи между энергетическими узлами. Сам процесс обжимки для наконечников кабельных изделий довольно прост. На оголенный конец провода или многожильную скрутку одевают втулку. Её заводят в проём клещей. Усилием пальцев руки сжимают рычаги инструмента, и кримпер обжимает гильзу с проводом.
Маркировка
Основные критерии для классификации кабельных наконечников – конструкции и материалы изготовления. Независимо от этого в русскоязычных странах принята единая система маркировки изделий, благодаря которой знающий человек с легкостью поймет, из какого материала произведен предмет, и где его нужно использовать.
К основным буквенным обозначениям относятся:
- А – материал изготовления – алюминий;
- Л – латунь;
- М – медь;
- Т – металлический с трубчатым сечением;
- У – угловой.
Нередко на элементах можно увидеть букву «О». Ее наличие указывает на то, что изделие дополнено специальным смотровым окошком, позволяющим в любой момент визуально убедиться в качестве соединения.
Рассмотрим более продвинутые аббревиатуры:
- ТМЛ (О) – трубчатый медный луженый наконечник для проводов под опрессовку со смотровым окошком (или без него, если буква «О» отсутствует);
- НШВИ – штыревой втулочный;
- НИК – кольцевой.
К буквенным обозначениям добавляются числовые значения, которые указывают на площадь сечения или диаметр изделия.
Область применения
Пресс клещи имеют широкий диапазон применения в сфере радио,- и электротехники. Используют кримпер для обжима:
- тонкостенных наконечников многожильных проводов;
- толстостенных коннекторов многожильных проводов;
- гильз кабеля большого сечения;
- гильз последовательного соединения проводов;
- разъёмов RJ-45 компьютерных кабелей.
Обжим тонкостенных наконечников многожильных проводов
Тонкостенные коннекторы подразделяются на три вида:
- НШВИ;
- Ножны;
- Кольцевые.
НШВИ
Штыревые наконечники необходимы для надёжной фиксации проводов в гнёздах радиотехнического оборудования. Наконечники сделаны из тонкого металла для того, чтобы плотно охватывать многожильные кабели малого сечения в диапазоне от 0,5 до 3,5 мм2. Арматуру обозначают маркировкой НШВИ.
Важно! Обжимники с маркировкой размеров проёмов 0,5-3,5 мм2 надёжно и прочно обжимают наконечники НШВИ, которые часто применяются при сборке различных радиотехнических устройств. НШВИ. НШВИ
НШВИ
Ножны
К тонкостенным наконечникам для многожильных проводов относятся коннекторы-ножны. Они применяются для последовательного сочленения проводов в устройствах с высокотемпературными условиями там, где пайка может потерять свои свойства. Это утюги, электрочайники, микроволновые печи и различные нагревательные приборы.
Для обжима клемм типа ножны применяют кримперы со специальными матрицами. Клемма имеет две пары скоб. Одна из них зажимает оголённый пучок проводов, Вторые скобы охватывают участок изолированного проводника. Клеммы различают на «папу» и «маму». Соединение происходит вхождением пластинки одного наконечника в трубчатые зажимы второй клеммы.
Клеммы-ножны
Кольцевые
Клемма имеет конфигурацию кольца для винтового крепежа. Для их опрессовки применяют обжимники с матрицами под сечение проводов от 0,25 до 16,8 мм2. Кольцевые хвостовики используют для крепления проводов в различных токораспределительных коробках и щитах.
Кольцевые тонкостенные наконечники
Обжим толстостенных коннекторов многожильных проводов
Массивные наконечники используют для обжима многожильных проводов и кабелей с предельным сечением 16 мм2. Обжимные клещи типа ПК-16У предназначены для таких работ. Кримпер развивает мощное усилие на губках матриц. Поэтому пресс клещи применяют только для многожильных проводов. Одиночную жилу инструмент может легко перекусить.

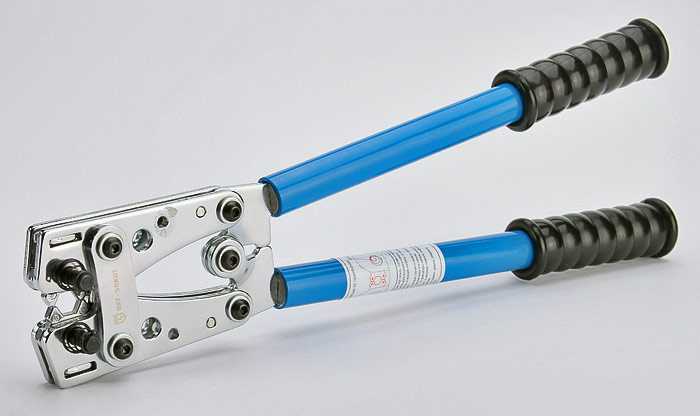

Клещи ПК-16У
Обратите внимание! Литера «У» в маркировке обжимного инструмента означает, что инструмент оснащён усиленным храповым механизмом
Опрессовка гильз кабелей большого сечения
Для опрессовки гильз кабелей большого сечения применяют ручной гидравлический пресс. Это пресс клещи, которые развивают мощное усилие, благодаря вмонтированному гидравлическому механизму.

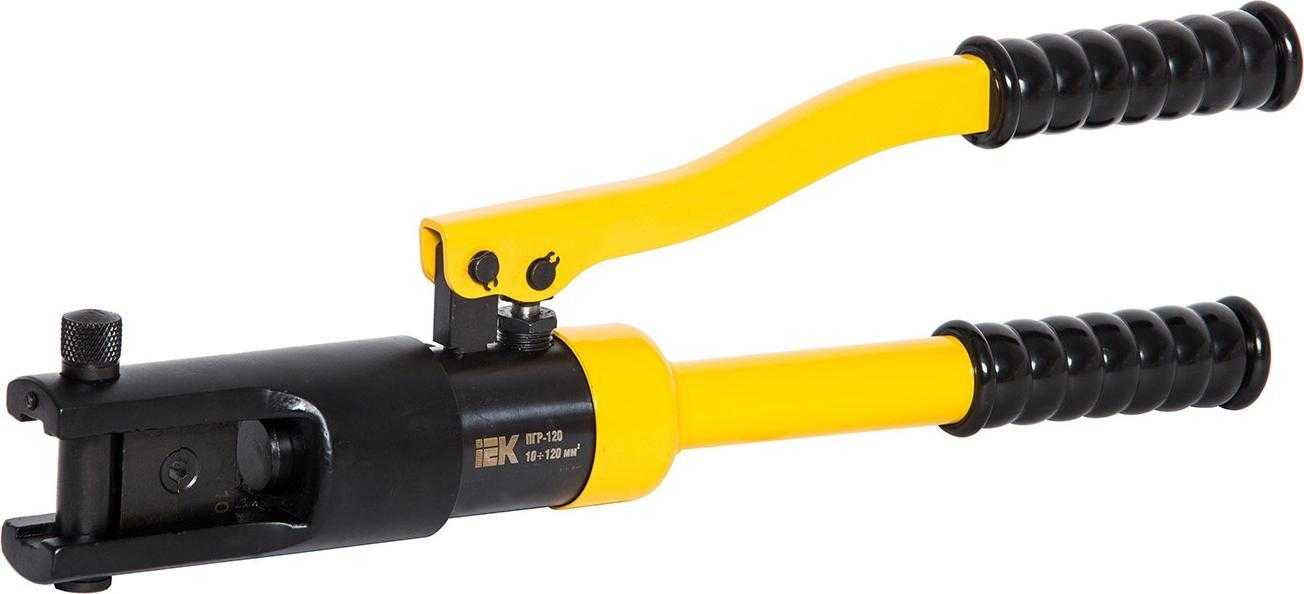

Гидравлический пресс
Усиленный кримпер особенно нужен при прокладке и коммутации силовых кабелей в энергощитах, как промышленных объектов, так и в зданиях различного назначения.
Последовательное обжатие гильз проводов
Последовательное соединение проводов производится при наращивании длины электрической цепи. Особенно это востребовано при соединении жил разных металлов. При сочленении алюминиевой жилы и медного провода используют сквозную обжимную втулку. Гильза обеспечивает не тесный контакт разноимённых металлов, чем исключает разрушительное взаимовоздействие атомных решёток разных проводников.
Обжим производят в следующем порядке:
- провода освобождают от изоляции на расстоянии, равном половине длины гильзы;
- жилы заводят во втулку с обеих сторон;
- обжим делают кримпером с обеих сторон гильзы.
Обжим разъёмов RJ-45 компьютерных кабелей
Полимерные разъёмы RJ-45 обеспечивают быстрое подключение кабелей к компьютерам или подсоединение к ним дополнительного оборудования. Кабелем в этом случае является витая пара, где изолированные жилы переплетены друг с другом.
Клещи для обжима сетевых кабелей
Для витой пары используют кримперы со специальными матрицами. Обжим осуществляют в несколько этапов:
- провод очищают от внешней оболочки на длину, равную глубине пластикового разъёма;
- витую пару разделяют на отдельные проводки и группируют по цветам в определённом положении (см. ниже дополнительную информацию);
- проводки заводят в специальный проём клещей и зачищают кончики жил от изоляции;
- кримпером охватывают пластиковый разъём;
- в корпус RJ-45 вставляют группу жил до упора;
- сжимая клещами пластик, провода запрессовывают в разъём.
Полимерный наконечник RJ-45
Провода сетевого кабеля группируют слева направо перед входом в разъём:
- бело-оранжевый;
- оранжевый;
- зелёно-белый;
- синий;
- сине-белый;
- зелёный;
- бело-коричневый;
- коричневый.
Что это такое
Опрессовкой называют такой способ соединения проводников, который предполагает использование специальных проводниковых гильз. Сами гильзы внешне похожи на обычные металлические трубки, выполняющие роль пассивного соединительного механизма.

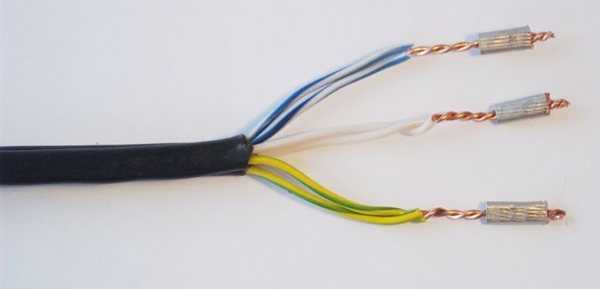

Пример отпрессованных проводов
Жилы кабелей, которые подлежат соединению, вставляют в трубку с разных концов, а затем сжимают ее специальными пресс-клещами. В конечном итоге получается надежный и ровный контакт, образующий так называемый электрический узел. Сжимают гильзу в двух и более местах в зависимости от типа проводов, площади сечения их жил и длины самой трубки. Во время сжатия деформируется как гильза, так и жилы, а это, в свою очередь, сжимает токопроводящие поверхности. В результате получает сильный и надежный электрический контакт двух проводников.
Важно! Место соединения, как правило, изолируется термоизолирующей трубкой или изолентой из поливинилхлорида. Кримпер с изоляционными ручками
Кримпер с изоляционными ручками
Втулки изолированные штыревые
Наконечник штыревой втулочный изолированный для насадки на провода состоит из двух частей:
- проводник — трубочка длиной в несколько десятков миллиметров. Именно эта часть будет обжата.
- изоляция — пластиковый элемент в разном цвете и толщине, в зависимости от размера кабеля для которого предназначен наконечник.
Разумеется их можно купить в различных размерах, чтобы они идеально соответствовали поперечному сечению обжимаемого кабеля. Вот таблица основных характеристик:
Стоит объяснить, как описываются различные размеры изолированных наконечников. На примере меток на рисунке видно:
- HI — Тип продукта в виде символа.
- 2,5 — клемма предназначенная для зажима одиночного провода с максимальным поперечным сечением 2,5 мм2.
- 2 X 2,5 — клемма предназначена для затягивания двух проводов, каждый из которых имеет максимальное поперечное сечение 2,5 мм2.
- / 8 — длина проводящего элемента в миллиметрах.
Значит если вы видите в магазине символ «HI 2 X 1.5 / 8», это означает, что в упаковке имеются изолированные наконечники, предназначенные для затягивания двух проводов, каждый с максимальным поперечным сечением 1,5 мм2 и длина проводящего элемента — 8 мм.
Обратите внимание: со стороны изоляции отверстие одиночного наконечника круглое, а отверстие двойного имеет прямоугольную форму, так что два провода могут быть расположены рядом друг с другом
Область применения
А теперь рассмотрим основные сферы использования пресс-клещей для оконцовки проводов. В зависимости от конкретной ситуации выбирают инструмент нужной формы и конструкции.
Для многожильных проводов и тонкостенных наконечников
Данные кримперы используют для обжима проводов малого сечения (начиная от 0,5 мм) со штыревыми втулочными кабельными наконечниками. Качественное оборудование производит компания IEK. Обжимка электрического кабеля выполняется до максимального усилия, чтобы сработал пружинный механизм.
Необходимость опрессовки многожильного кабеля возникает, когда его подключают в клеммы на автоматических выключателях, распределительных щитах, коробках и других устройствах. Наличие качественных втулок и инструмента исключает растрепывание жилок кабеля, поскольку происходит надежный обжим, обеспечивающий при коммутации непрерывную электрическую связь.
Без кабельных наконечников и последующего обжима останется либо скручивать, либо припаивать провода к клеммам распределительных и щитовых устройств. В таком случае будьте готовы к частым поломкам жилок, нарушению связи с последующими короткими замыканиями и перегревом оборудования. К слову, такой вариант все-таки допустим, но для кабеля с одной жилой.
Для многожильных проводов и толстостенных наконечников
Для качественного обжима силовых многожильных кабелей с толстыми наконечниками используют пресс-клещи других размеров. Каждый отдельный инструмент характеризуется уникальной рабочей зоной. Например, для пресс-клещей ПК-16 от КВТ их пять. Зоны обозначают специальными отметками на губках кримпера. К примеру, диапазон обжима может составлять 1,5-16 мм. После опрессовки на тыльной части втулки остается специальное клеймо.
Опрессовка начинается с подготовительного этапа. Для начала нужно зачистить концы кабеля, после чего вставить его до упора в гильзу, исключая свободное пространство внутри. Именно поэтому гильзы нужно подбирать под диаметр кабеля так, чтобы он свободно входил внутрь, но и не болтался там, как провалившаяся пробка в стеклянной бутылке
Это очень важно, поскольку от данного критерия зависит качество будущего обжима
Все торчащие проводки нужно откусить. После выполняют изоляцию: для этого применяют термоусадочные трубки с феном. Для повышения надежности верхнюю часть обматывают изолентой. Но это совершенно необязательно: трубки будет достаточно.
Обратите внимание на то, что инструменты могут маркироваться с буквой «У» и без нее. Например, в случае с ПК-16-У храповый механизм размещен внутри рукоятки
Также будут разными усилия, прилагаемые при опрессовке с помощью ПК-16 и ПК-16-У. Во втором случае сил требуется меньше.
Для кабеля большого сечения
В случае с силовым проводом крупного сечения вместо пресс-клещей следует использовать большой гидравлический пресс. Такой обжимник появился намного раньше кримперов, но, как и в случае с ними, от его габаритов зависит то, какой высоковольтный кабель можно обжать. В бытовой сфере инструмент не применяют, поскольку обжимаемые втулки, наконечники и гильзы имеют немалые габариты. Такой вариант, к примеру, подходит при прокладке и коммутации силовых проводов в электрических щитах в подъездах домов и т. д.
Поскольку матрицы подбирают в зависимости от габаритных размеров, то гидравлический пресс выпускают вместе с кассетой из нескольких матриц. Верхняя часть намагничена, поэтому автоматически возвращается в исходное положение. Меняется только нижний элемент пресса. Независимо от положения оборудования части не вылетают. На инструменте имеется прорезиненная рукоятка, повышающая электрическую безопасность.
Обжим двух проводов при помощи двусторонней втулки необходим в тех случаях, когда демонтируют электрический щит с последующим переносом в другое место. Возникает необходимость наращивания медных проводов сечением 6-12 кв. мм.
Для последовательного обжатия проводов
Данный вариант прекрасен тем, что исключает попадание воздуха внутрь гильзы
Это очень важно, если требуется последовательно соединить медный и алюминиевый провода, которые могут окисляться при воздействии кислорода
Для обжимки компьютерных кабелей
Кримперы для обжима витой пары, используемой в качестве компьютерного LAN-кабеля, относятся к отдельной категории. Они работают аналогично клещам с двумя губками: вместо металлической втулки применяют матрицу специальной формы, позволяющую устанавливать на компьютерный или телефонный провод штекер RJ 45. Вместо обжима такой инструмент смещает контакты, прорезая изоляцию на отдельных проводках и плотно прижимая к жилам.
Способы опрессовки
Опрессовка кабельных наконечников заключается в обжатии зачищенного кабеля или провода в специальной матрице, с помощью ручных или механических инструментов.
Последовательность опрессовки кабеля
Это может выполняться:
- Сплошным обжатием. Это наиболее надежный способ для создания прочного контакта при соединении проводов. Под давлением, которое создает гидравлический пресс для кабельных наконечников, обжимается сразу вся контактируемая поверхность.
- Комбинированным. В таком случае, эффект обжатия усиливается дополнительным вдавливанием пуансона, имеющего рабочую часть в виде зуба.
- Вдавливанием.
Способы опрессовки кабеля
На схеме:
- а — местное вдавливание.
- б — сплошное опрессование.
- в – комбинированная обжимка.
Помимо этого:
Алюминиевые провода обжимаются трубчатыми или кольцевыми наконечниками, что зависит от толщины жилы.
Соединение проводов
Специальные гильзы используются для медных проводов.
Наконечники для медных проводов
Для многожильных проводов применяются пистоны.

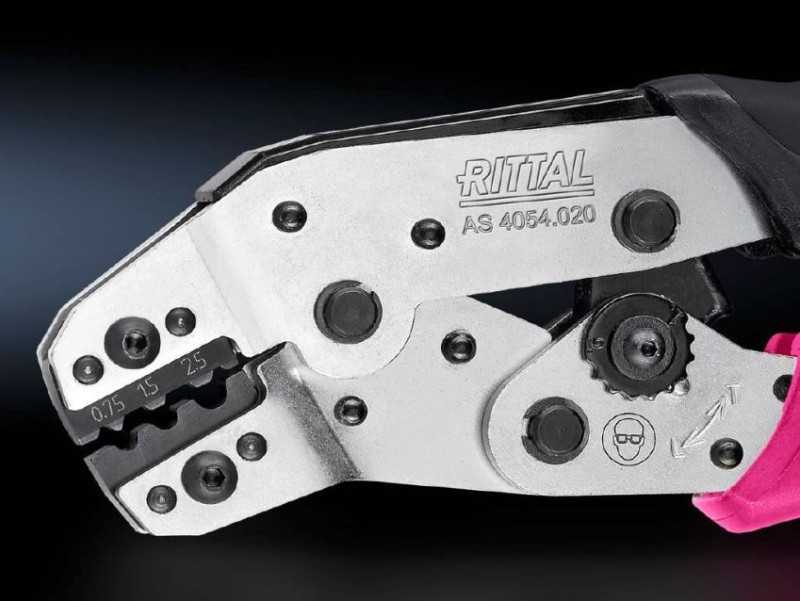

Для чего предназначен кримпер?
Кримпер – электромонтажный инструмент, позволяющий соединять провода между собой или с различными наконечниками без использования сварки или пайки методом опрессовки (обжима). Это так называемые пресс-клещи для качественного сочленения проводных коммуникаций.
Опресовкой кримпером можно добиться качественного соединения, например:
- Различных токонесущих проводов с разъемами в виде винтовых или клеммных соединений (автоклеммы, например).
- Многожильных или одножильных проводов между собой.
- Витой пары, а точнее, ее сочленения с коннектором.
Для открытых электрических систем опрессовка – более технологичный и преимущественный метод соединения проводов, если сравнивать его с пайкой или сваркой.
Кримперы используют повсеместно, а учитывая огромное множество видов этого инструмента, мастеру легко подобрать подходящую под работу с определенными клеммами модель.
Материал наконечника
Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.
При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.
При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.
Плюсы обжатия проводов наконечниками
- обжатый наконечником конец провода считается воздухонепроницаемым
- гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
- луженная поверхность наконечника – надежная защита от воздействия окружающей среды
ГОСТ
Для самих кримперов ГОСТ не разработан, при этом буквально все типы наконечников, с которыми работает данный инструмент, стандартизированы.
Это значит, что матрицы кримперов также изготавливают в соответствие со стандартами наконечников.
Так наиболее «ходовыми» считаются следующие ГОСТы:
- Для кабельных наконечников это ГОСТ 23981-80 и 9581-80;
- Для кабельных гильз это ГОСТ 23469.0-81, 23469.2-79 и 23469.3-79;
- Для кабельных штифтовых наконечников это ГОСТ 23598-79 и 22002.5-76;
- Для кабельных кольцевых наконечников разработан ГОСТ 9688-82.
Трудности выбора
В целях грамотного выбора клещей для обжима наконечников или специальных кримперов для выполнения соединения кабелей систем СКС, необходимо обратить внимание на следующие советы:
Выбор прибора начинается с четкого определения задач, для которых он будет использоваться. Именно из данного сформированного списка необходимо подобрать и функционал и размеры пресс-клещей. Если предстоит не разовая, а постоянная работа, то лучшим выбором станет универсальное оборудование.
Не последним критерием будет являться и цена, от которой будет зависеть производительность оборудования. Естественно, что всемирно известные бренды считаются залогом качества. Если же стоимость устройства невелика, то вряд ли придется рассчитывать на его долгий срок службы.
Во время покупки прибор должен быть обязательно проверен на наличие дефектов, одновременно, должно быть оценено общее качество сборки конструкции
Перво-наперво внимание необходимо обратить на наличие всевозможных вмятин и сколов, а также проверить точность соприкосновения губок и положения рукоятей.
Отдельного внимания требуется удостоить форму рукоятей. Если в них имеются специальные выемки, то они будут способствовать более надежному удержанию прибора в руках.
Также, будет не лишним просто подержать устройство в руке – все возможные неудобства, связанные с массой или формой, сразу проявятся.
Клещи для обжима наконечников: профессиональный и бытовой инструмент
Электрика – сфера, требующая безукоризненного выполнения правил, следования точным технологиям, применения специальных инструментов. Особого внимания заслуживают соединения проводов. Любые неточности и полумеры обязательно приведут к повреждениям или разрывам контактов.
Кримперы относятся к профессиональному инструменту для электромонтажа, и выпускаются они многими фирмами — производителями ручных инструментов
Давно ушли в прошлое скрутки. Они категорически запрещены Правилами технической эксплуатации электроустановок потребителей. На сегодняшний день существует специальный инструмент – клещи для обжима проводов. Они состоят из рукояток и сменной матрицы, при выборе которой нужно учитывать цели соединения и сечение кабелей.
По техническим особенностям и способу эксплуатации клещи можно разделить на две категории:
- механические (ручные);
- автоматические (приводятся в действие посредством электроприводов).
Осуществляется деление и внутри категорий. Механические клещи могут быть бытовые и профессиональные. При помощи бытовых выполняется обжим проводов с небольшим сечением: 1-2,5 мм – медный; 2,5 мм – алюминиевый. Возможно применение кабеля сечением 4 мм для питания мощных бытовых электроприборов.
Инструмент для обжима провода сечением 6 мм и более используется мощный, профессиональный. Толстые силовые провода и кабели в промышленных установках обжимаются автоматически.
Клещи для обжима наконечников бывают механическими и автоматическими
