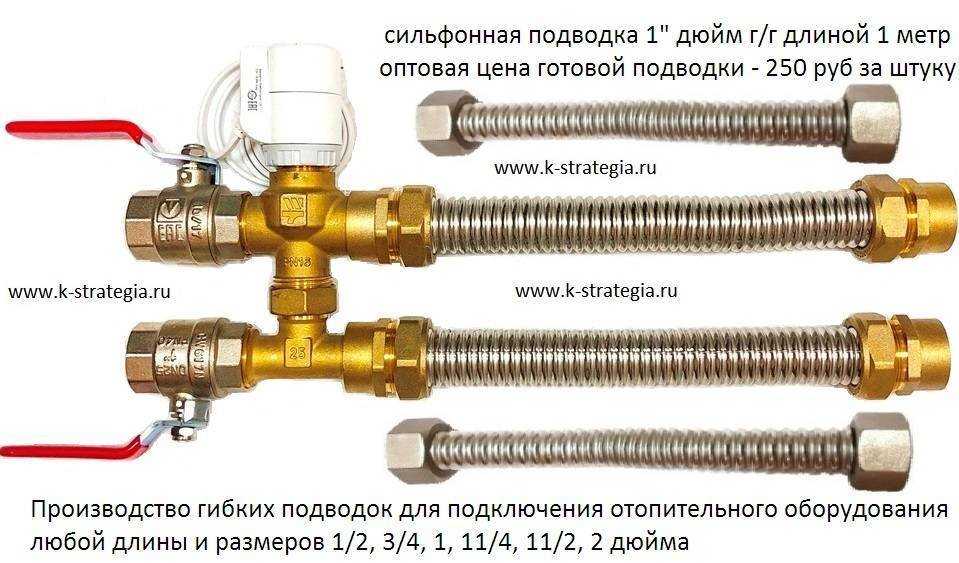

Сильфонная подводка для воды как надёжный способ подключения

Особенности конструкции и применения

В отличие от стальных или пропиленовых труб она имеет большой показатель гибкости. Фактически это шланг из эластичного материала, на концах которого установлены соединительные элементы в виде фитингов с наружной или внутренней резьбой.

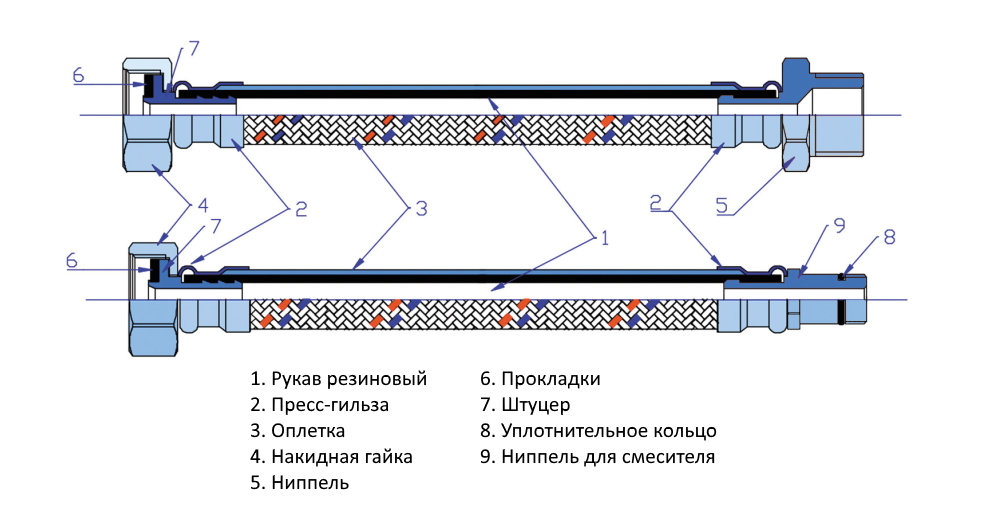

Конструкция гибкой подводки

Несмотря на кажущуюся простоту, гибкая подводка имеет сложную структуру. Так, для обеспечения достаточной эластичности труба изготавливается из каучука или EPDM резины.

Помимо этого, для обеспечения долгого срока службы гибкий шланг должен иметь следующие компоненты:

Защитная оплетка. Изготавливается из нержавеющей проволоки. Необходима для предотвращения механических повреждений конструкции.
Обжимная гильза. Универсальный монтажный компонент, в который можно установить гайку или штуцер с внешней резьбой.

Это самая распространенная конструкция гибкой подводки. Она может изменяться в зависимости от требуемых технических характеристик, о которых следует рассказать подробнее.

Давление и температура

Любая водопроводная система имеет свои технические показатели. К ним относятся давление (водоснабжение) и значение температуры (ГВС и отопление)

Поэтому при выборе гибкой подводки обязательно необходимо обращать внимание на эти характеристики. В противном случае она быстро выйдет из строя

Самый распространенный дефект

Если значение температуры воды практически всегда известны потребителю, то определить в домашних условиях бывает сложно. Для решения этой задачи можно воспользоваться стандартными величинами этого показателя в различных системах.

Централизованный водопровод — 4 атм.
Автономная отопительная система с принудительной циркуляцией – от 1,5 до 3 атм.
Центральное теплоснабжение – от 2 до 4 атм.

В последнем случае возможны резкие скачки давления. Поэтому рекомендуется выбирать модели с гибкой подводки с запасом 20-25%.

Материал изготовления

Все гибкие шланги для водоснабжения отличаются материалами изготовления. В подавляющем большинстве случаев для этого используется каучук в качестве основы, заключенный в стальную оплетку. Однако в тех случаях, когда показатели эксплуатации выше стандартных, необходимо применять гофрированную трубу – сильфон.

Она изготавливается из нержавеющей стали. Специфика ее конструкции заключается в наличии чередующихся колец, отличающихся друг от друга диаметром. В процессе изготовления происходит выборочный обжим заготовки, в результате чего труба получает большую гибкость.

Такие модели гибкой подводки применяются в следующих областях:

Все виды водоснабжения, за исключением отопления.
Газоснабжение.
В производственных сферах – пищевой и химической промышленности.

Гофрированные трубы из нержавеющей стали имеют хорошие показатели номинального и максимального давления, но вместе с тем отличаются высокой стоимостью.

Тип подключения

Соединение гибкой подводки в любой системе осуществляется за счет монтажных элементов, расположенных на концах конструкции. Это могут быть штуцера или накидные гайки.

Для правильного выбора модели гибкого шланга необходимо сначала определить тип подключения. Для этого достаточно замерить размер монтажного узла в магистрали или патрубке сантехнического прибора

Также важно обращать внимание на тип резьбы – наружная или внутренняя. Размер фитингов может варьироваться от ½” до 1 ½”

Кроме этого важным параметром является длина шланга

Важно, чтобы после подключения на его поверхности не появилось напряжение. Со временем это может привести не только к деформации, но и к разрыву конструкции

Чаще всего из-за этого выходят из строя соединительные штуцера, которые впрессовываются в подводку. Длина шланга может варьироваться от 200 мм до 5 метров .

Помимо этих характеристик при выборе нужно оценить общее качество изготовления. Оплетка должна быть однородной, опрессовка штуцеров качественной. Идущие в комплектации по умолчанию резиновые прокладки не всегда качественны. Поэтому их рекомендуется заменить на силиконовые или паронитовые.

Гибкая подводка представляет собой шланг из эластичного материала, защищённого металлической оплёткой с крепёжными элементами на концах. Используется для подсоединения коммуникаций в труднодоступных местах (смесителях, душевых кабинках, унитазах), там, где сделать это с помощью жёстких труб затруднительно. Подводка или гибкий шланг для воды или газа может быть изготовлена из различных материалов. Отсюда возникает различие в качестве гибких шлангов и разный срок службы.

Как выбрать гибкую подводку для воды

При выборе подводки обращайте внимание на вес, изделие не должно быть слишком легким. Легкий вес говорит о том, что использованы не качественные материалы, такие как алюминий или пластик. Для общего понимания нормального веса для изделия, представлен армированный гибкий шланг хорошего качества длиной 1 метр и различного диаметра, изготовленного с оплеткой из нержавеющей стали и латунными фитингами гайка — гайка ВР — ВР: Длина 1 м / диаметр 3/8 дюйма~ 140 гр

Длина 1 м / диаметр 1/2 дюйма ~ 160 гр. Длина 1 м / диаметр 3/4 дюйма ~ 170 гр. Длина 1 м / диаметр 1 дюйм ~ 370 гр

Для общего понимания нормального веса для изделия, представлен армированный гибкий шланг хорошего качества длиной 1 метр и различного диаметра, изготовленного с оплеткой из нержавеющей стали и латунными фитингами гайка — гайка ВР — ВР: Длина 1 м / диаметр 3/8 дюйма~ 140 гр. Длина 1 м / диаметр 1/2 дюйма ~ 160 гр. Длина 1 м / диаметр 3/4 дюйма ~ 170 гр. Длина 1 м / диаметр 1 дюйм ~ 370 гр.

Качественный шланг легко гнется в разные стороны, без усилий. Изделие плохого качества не эластично. Чтоб согнуть, нужно приложить силу. Ещё один нюанс который нужно учитывать при выборе, это запах. Качественная подводка не должна иметь резкого химического запаха.

Толщина стенок накидных гаек и штуцеров не должна быть очень тонкой, изделия с тонкими стенками не выдерживают длительной эксплуатации. Нормальной толщиной можно считать стенки 2 мм.

Обратите внимание на прокладку. Она должна быть хорошего качества, эластичной, не крошиться и не быть пересушенной, слишком твёрдой

Монтаж

Для монтажа подводки не требуются какие-либо дорогостоящие инструменты, запчасти и уплотнители. Достаточно одного разводного ключа и рожкового на 10 мм для подсоединения штуцеров к корпусу крана.

Чтобы подключить шланг к смесителю, выполняют следующую последовательность операций:

Полностью снимают старый смесительный прибор с раковины, откручивая шланги от водоподающих труб.
Подсоединяют подводку к смесительному корпусу.

Чтобы облегчить проведение работ, предотвратить образование известкового налета на резьбе и в дальнейшем легко открутить шланги от кухонного смесителя при его замене, дополнительно используют любой вид машинного или технического масла. Штуцеры покрывают смазкой и вкручивают в резьбовые отверстия корпуса, слегка поджимая на пол-оборота плоским ключом.

Продевают корпус крана в посадочное отверстие мойки вместе со шлангами и фиксируют его снизу в зависимости от конструкции накидной гайкой или пластиной на шпильке.
Промазывают маслом резьбу водопроводных труб и накручивают на торцы накидные гайки американок горячей и холодной воды, слегка поджимая их ключом на пол-оборота.
Включают холодную и горячую воду поворотом картриджной ручки и убеждаются в том, что регулировка подачи воды производится при привычном расположении рукоятки. Если подведение холодной и горячей воды перепутано местами, отключают ее в квартире или кранами под раковиной, меняют шланги местами, перекручивая их на трубах.
Включают воду и проверяют подводку на наличие протечек, используя для этого кусок сухой белой ткани. Ей проводят по оплетке сверху вниз, если вода капает, поджимают у смесителя штуцеры или накидные гайки на трубах.

Этапы монтажа подводки Наибольшей популярностью у потребителя пользуется гибкая подводка воды для смесителей с металлической оплеткой — ее низкая стоимость вполне оправдывает срок службы в 10 и более лет. Остальные типы дорогих сильфонных и жестких подводок при своей надежности не всегда обеспечивают удобство подключения в ограниченном пространстве или сложны для монтажа своими руками.

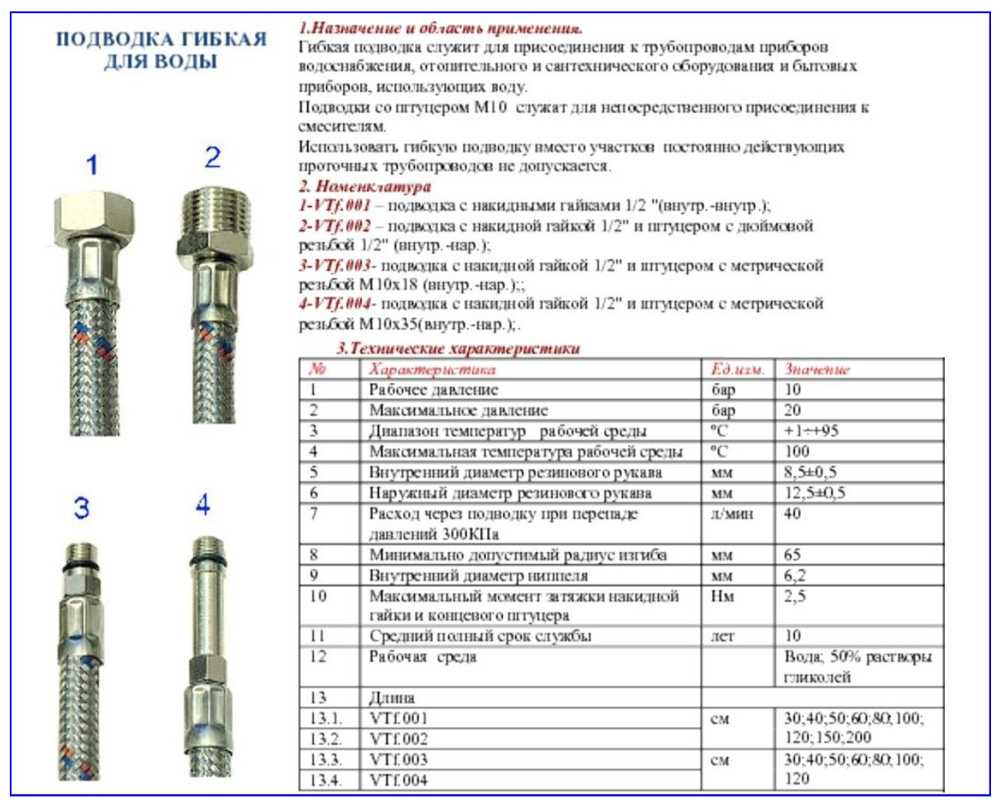

Технические характеристики основных видов гибких подводок для воды: какая лучше

Сильфонная подводка выдерживает давление в 20 атмосфер и более

Надежный гибкий шланг должен быть изготовлен из алюминия или нержавеющей стали. На цену влияет не только материал, но и присутствие дополнительных опций. Так, некоторые производители предлагают шланги, оснащенные антивибрационной подводкой, которые отличаются большим диаметром сечения. Благодаря этому снижается уровень шума при подаче воды к бытовому прибору. Чтобы понять, какая гибкая подводка для воды лучшая, следует ознакомиться с техническими характеристиками каждого вида.

Резиновые шланги. Основными преимуществами этих моделей считаются невысокая стоимость и возможность эксплуатации под воздействием высокого давления. Шланги состоят из каркаса, изготовленного из прочных нитей или металлических спиралей. Резина используется для покрытия либо с внешней, либо с внутренней стороны. Главные характеристики:

Максимальный уровень давления, на которое рассчитаны резиновые армированные шланги, – не более 10 бар.
Температура жидкости, которая будет подаваться по шлангу, должна быть в пределах диапазона от – 50 до +120 °С.

Сильфонный шланг не разрушается при воздействии отрицательных температур

Коротко о рукавах ПВХ и армированных шлангах: основные параметры

Шланги, сделанные из поливинилхлорида (так называемого ПВХ), отличаются высокой пластичностью. Дополнительную жесткость рукавам из ПВХ придает армирующая спираль, размещенная внутри изделия. Основные преимущества:

небольшой вес;
устойчивость к воздействию химических веществ;
гладкая внутренняя и ребристая наружная поверхности, обеспечивающие удобство монтажа;
не боятся прямых солнечных лучей;
рабочее давление, на которое рассчитаны шланги, составляет 15 бар.

Главным минусом установки шлангов из ПВХ является небольшой диапазон температур, при которых допустимо использовать устройство, – от -20 до +60 °С, что не позволяет применять этот вид гибкой подводки для горячей воды.

Шланги ПВХ сделанные из поливинилхлорида очень пластичны и имеют небольшой вес

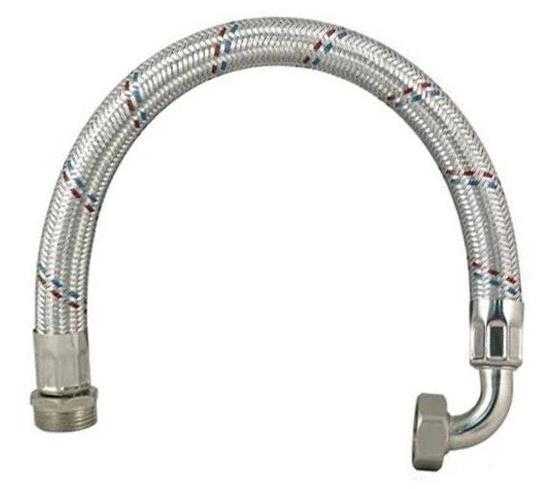

Армированная подводка, которая представляет собой мягкий шланг с оплеткой, изготавливается из алюминия, нержавеющей или оцинкованной стали. Наиболее популярный отечественный производитель, выпускающий гибкую подводку для воды, – Elka, который предлагает изделия в исполнении гайка-гайка с диаметром сечения 1/2 дюйма.

Иногда вместо металлической оплетки используется нейлон, но обычно эти шланги не применяются в бытовых условиях. Технические параметры различных вариантов армированных гибких шлангов представлены в таблице:

Тип армированной подводки	Параметр
Срок службы, лет	Максимально допустимое давление, бар	Максимальная температура, при которой возможна эксплуатация, ˚С
Оцинкованная сталь и алюминий	Не более трех	5	+80
Нержавеющая сталь	До 10	10	+95
Нейлон	15 и больше	До 20	+110 и выше

Критерии выбора

При выборе следует учитывать:

параметры устройства;
производителя.

Основные параметры выбора

Наиболее существенными параметрами, имеющими значение при выборе сильфонной подводки для воды, являются:

длина шланга. Для нормальной работы необходимо, чтобы при установке шланга не было натяжения, то есть длина выбирается с учетом запаса;
рабочее давление и температура устройства. Сильфонные шланги разных производителей рассчитаны на разные рабочие параметры. Давление и температура, при которых возможно использование гибкой подводки, указываются в технической документации;
способ соединения. Производителями выпускаются шланги для подключения водоснабжения двух видов: с подключением гайка-гайка и с подключением штуцер-гайка. Гайка имеет внутреннюю резьбу и, как правило, присоединяется к подводящим трубам. Штуцер оборудован внешней резьбой и устанавливается дл подключения к смесителю или иному оборудованию;

Разновидности по способу соединения

Для подключения стиральных машин и иной бытовой техники используются подводки с угловым переходником-гайкой, позволяющим сократить пространство между стеной и техникой.

Для подключения бытовой техники

размер резьбы на соединительных элементах. Выпускаются шланги со следующим параметрами.

Размер в мм	Размер в дюймах
15	1/2
20	3/4
25	1
32	1 1/4

Типовые размеры

Как правильно выбрать гибкую подводку для воды 1/2 и других диаметров

Подводку следует выбирать так, чтобы фитинги, будь то гайки или штуцеры, образовывали надежное соединение с подключаем ыми приборами без применения дополнительных переходников. Для этого следует приобретать изделия производителей, которые предлагают стандартные размеры гибких шлангов для подводки воды – 1/2, 3/4 или 1. Если купить подводку размером 3/8, то подключить такой шланг можно будет только с помощью переходника.

Сильфонная подводка должна быть соответствовать температуре и давлению воды

Если планируется подключение к горячей воде или системе отопления, нужно дополнительно проверить технические характеристики изделий и убедиться, что они соответствуют температуре подаваемой воды и рассчитаны на высокое давление в системе. Вся эта информация содержится в паспорте к шлангу. Узнать, какую температуры воды выдерживает изделие, можно с помощью маркировки:

синяя – шланг только для холодной воды;
красная – изделие рассчитано на подачу горячей воды;
красная и синяя – универсальный рукав, который можно использовать для подключения холодной и горячей воды.

В зависимости от условий использования сильфона подбирается различный материал, из которого выполнена оплетка. Если планируется применение шланга в среде, где присутствуют агрессивные химические вещества и постоянно наблюдается высокая влажность, лучше не приобретать варианты, выполненные из обычного металла.

Информация о сильфонной подводке содержится в паспорте который прилагается к ней

Нужно внимательно подходить и к выбору размера гибкой подводки для воды. Несмотря на то, что сильфон рассчитан на двойное увеличение, специалисты рекомендуют покупать изделие с небольшим запасом длины. Если рукав постоянно будет находиться в натянутом виде, это не лучшим образом скажется на сроке эксплуатации

Другие важные моменты, на которые следует обратить внимание при покупке:

Гибкость. Если изделие хорошо гнется, монтировать его будет проще. Шланги, которые отличаются гибкостью, имеют более высокое качество.
Материал, применяемый для изготовления фитингов. Предпочтение нужно отдавать соединителям, выполненным из цветных металлов или нержавейки, причем важную роль играет толщина металла: тонкий алюминий быстрее выйдет из строя. Чтобы предупредить электрохимическую коррозию, резьбовые соединения и накидные гайки должны быть выполнены из одинаковых сплавов.
Вес готового изделия. Шланг, который имеет небольшой вес, скорее всего изготавливался из силумина – дешевого алюминиевого сплава. Силуминовые изделия прогнивают за несколько лет.
Производитель. Следует покупать изделия только тех компаний, которые прошли сертификацию в России и получили разрешение на продажу.
Запах. Рукав, предназначенный для питьевой воды, не должен отличаться присутствием посторонних химических запахов.
Диаметр сечения. Если установить гибкую подводку для воды 3/4, а не 1/2, то шум воды будет меньше благодаря большому выходному отверстию.

Если шланг находиться в натянутом виде, сроке эксплуатации его значительно уменьшится

Важно!При покупке сертифицированного изделия нужно проверить наличие технического паспорта, где указываются марка стали, которая использовалась в производстве, дата изготовления и срок годности, а также основная информация о производителе. Если продавец не может предоставить документ, изделие лучше не приобретать

Прежде чем покупать шланг, нужно провести внимательный визуальный осмотр изделия на наличие дефектов и проверить качество гофры

Важно, чтобы фитинги были надежно приварены к шлангу, а на поверхности отсутствовали следы от коррозии и механические повреждения. Обязательному осмотру подвергаются и прокладки-уплотнители, нужно, чтобы они не выглядели старыми или потрескавшимися

Преимущества

На выбор в пользу той или иной подводки влияют преимущества, которыми обладают различные виды изделий. Если говорить о сильфонной, то ее сильные стороны следующие:

Материалом для изготовления служит высококачественная нержавеющая сталь;
Изделие не боится последствий гидроударов;
Конструкция надежная, обеспечивает длительный срок службы;
Справляется с понижением температуры окружающей среды без проблем;
Безопасная для здоровья, изготавливается из гигиенически чистых материалов;
Изделия не подвержены горению;
Способны функционировать при повышении температуры воды до 250 градусов по Цельсию.

Ориентируемся на качество

Для производства изделий требуются сложная технология и качественные материалы. Кустарное производство, приводящее впоследствии к авариям, отличается следующими признаками:

Слабое обжатие оплетки из-за отсутствия специального оборудования и наличие гильз из низкокачественных материалов.
Низкая прочность и коррозия соединительных элементов.
Быстрое старение технической резины, из которой сделаны шланги и прокладки.
Применение для оплетки обычной оцинкованной проволоки, срок эксплуатации которой не превышает 1 года.

Хорошо зарекомендовали себя итальянские и испанские фирмы

Следует обратить внимание на антивибрационные модели, отличающиеся большим внешним диаметром. Оборудование избавляет от гула в трубах при использовании насосов

Стоимость такой подводки в несколько раз выше, чем у отечественной.

Качественные изделия выпускают российские , «Монолит», «Флексилайн» и др. Сильфонная подводка из нержавейки производится германской фирмой WITZENMANN и итальянской PARIGI. Некоторые модели подходят даже для систем отопления. Сильфонные рукава высокого качества помещены в пластиковую изоляцию. Какая лучше? Самая надежная конечно же из нержавейки, но и цена у неё самая высокая.

Как выбрать диаметр гибкой подводки с учетом ее типа

Гибкая подводка для воды представляет собой резиновые шланги в металлической или нейлоновой оплетке и сильфонную подводку. Гибкая подводка для воды имеет два наконечника (по одному на каждый конец шланга), которые обеспечивают возможность подключения по принципу штуцер-штуцер, гайка-гайка и штуцер-гайка к трубам с диаметром 1, 1/2, 3/4 и 3/8 дюйма. Внутренний диаметр гибкой подводки влияет на пропускную способность шланга.

Гибкая подводка в металлической или нейлоновой оплетке – это шланг из этиленпропиленового каучука (нетоксичной резины), оплетенный снаружи стальной нержавеющей или нейлоновой нитью. Эта оплетка защищает шланг от гидравлических ударов и увеличивает его механическую стойкость.

Материал, используемый при производстве гибкой подводки, безопасен для здоровья (не токсичен), поэтому часто применяется в системах питьевого водоснабжения. Такая подводка устойчива к высоким температурам до +95 градусов Цельсия. Эти характеристики позволяют применять ее в системах отопления и в горячем водоснабжении.

Высокая механическая стойкость гибкой подводки позволяет ей выдерживать гидравлические удары (рабочее давление воды до 20 атм). В зависимости от требуемого расхода воды диаметр гибкой подводки (проходное сечение) может быть разным. В системах водоснабжения чаще всего используется подводка с внутренним диаметром равным 8 мм. Синяя нить в оплетке указывает на возможность ее применения в системах холодного водоснабжения, а красная – горячего.

Гильза из нержавеющей стали обеспечивает надежное соединение шланга в металлической оплетке с втулкой из никелированной латуни. Для более удобной установки этого вида подводки есть два типа арматуры, укомплектованной прокладками для герметичного соединения: штуцер с резьбой (для надежного соединения с внутренней резьбой на подключаемом оборудовании) или накидные гайки (для присоединения к трубе с наружной резьбой). Осуществляя монтаж гибкой подводки в металлической обмотке, рекомендуется применять шланги длиной не более 2,5 м. Срок эксплуатации составляет не более 5 лет.

Приобретая гибкую подводку, необходимо внимательно осмотреть изделия. Не допускается присутствие вмятин, выпуклостей и других изъянов на гайке и обмотке. Нити оплетки должны быть ровными, без выступов и т. д. Элементы штуцера должны быть соосны со шлангом. Уплотняющая прокладка не должна мяться и отсоединяться. Недочеты на декоративном покрытии также недопустимы. При подборе товара попросите паспорт продукции и уточните гарантийный срок эксплуатации. При возможности приобретайте подводку только у официальных дилеров.

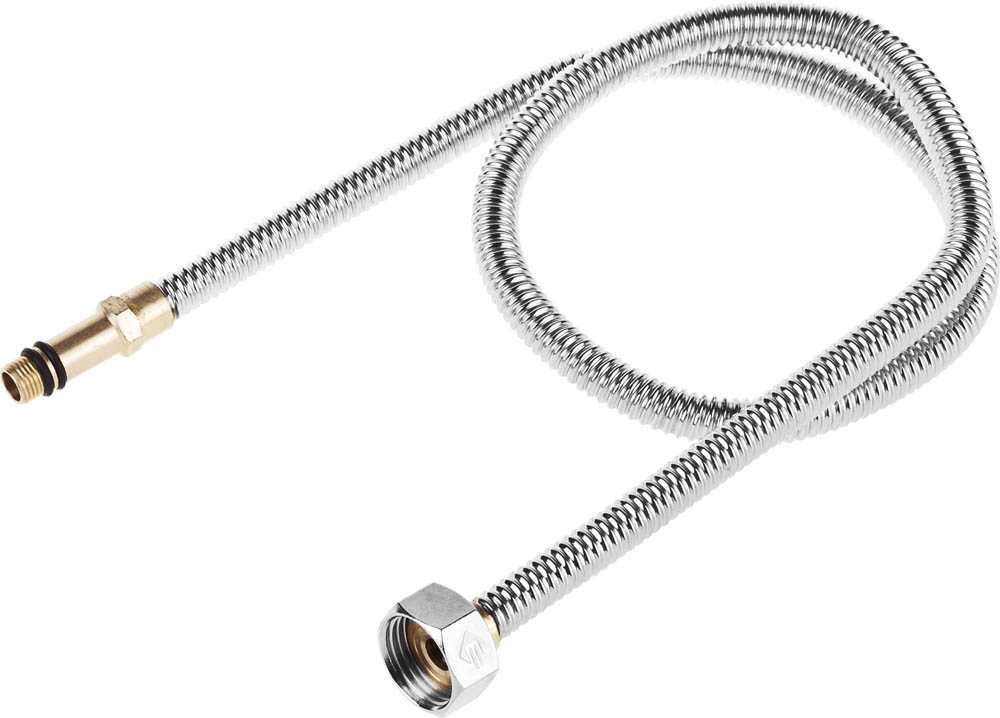

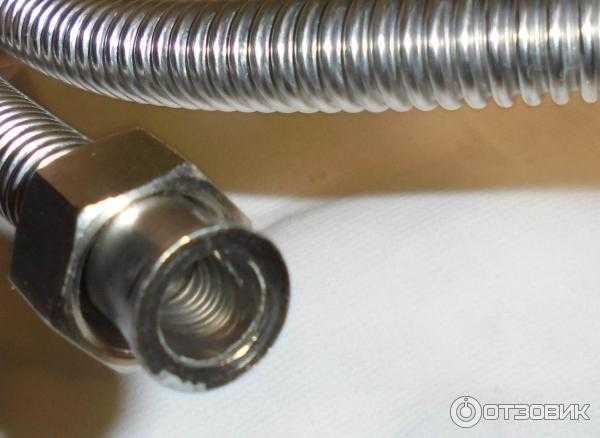

Сильфонная подводка – рукав (шланг), изготовленный из нержавеющей стали в виде гофры. Для производства такого вида подводки лента из нержавеющей стали скручивается в трубу и сваривается лазерным лучом по всей длине, а затем сжимается в гофр. К втулке привариваются завальцованные гильзы. Срок службы такой подводки выше, чем у шланга в металлической обмотке, и может составлять до 25 лет. Благодаря гофрированной структуре сильфонная подводка способна выдерживать большие перепады давления, гидроудары и поглощать тепловые расширения (способна сохранять свои свойства в температурном диапазоне от -50 °С до + 250 °С).

В процессе эксплуатации от переменного давления на металле образуются микротрещины, что способствует разрушению. При экстремальных условиях используется защищенный вариант – сильфонная подводка в металлической оплетке. Ее просто монтировать, она обладает отличной гибкостью и при этом не нарушается проходное сечение (не менее 11 изгибов на одну точку).

Помимо плюсов, сильфонная подводка имеет и минусы. При одновременном использовании водопровода в ванной и на кухне слышны вибрация и гудение гофрированного шланга, усиливающиеся с увеличением напора воды. По этой причине рекомендуется подбирать гибкую подводку большего диаметра. При большом потреблении воды рекомендуется использовать диаметр шланга гибкой подводки 3/4 дюйма. Еще один способ борьбы с вибрацией и гудением – применение сильфона с пластиковым покрытием, которое также оберегает гофр от повреждения.

Читайте материал по теме: Как выбрать гибкую подводку

Выбор подводки

Если требуется замена гибкой подводки, то в первую очередь необходимо правильно подобрать шланг для подключения смесителя. При выборе требуется опираться на следующие факторы:

назначение подводки. В продаже можно найти шланги для подключения холодной и горячей воды, а также универсальные изделия. Подводка для холодной воды обмотана синей нитью. Для горячей воды – красной нить. Универсальная подводка имеет вкрапления как синей, так и красной нитей;

Подводка, подходящая для подключения и холодной, и горячей воды

Во избежание недоразумений специалисты рекомендуют использовать универсальную подводку для подключения смесителя.

параметры шланга. Подбирая параметры необходимо определить тип подключения подводки к смесителю и водопроводной трубе (гайка, штуцер и так далее), а также вид и размер резьбы. Резьба бывает внутренней и наружной. Размеры резьбы варьируются от ½” до 1 ½”. На следующем этапе подбирается длина шланга. Чтобы подсоединение было максимально надежным, необходимо устранить возможность возникновения напряжения на шланге. Для этого требуется выбирать устройство, длина которого несколько более чем расстояние от смесителя для отвода трубы;

Подбор подводки по типу соединения

материал изготовления штуцеров и гаек. Более надежным и долговечным является латунь. Соединительные элементы также могут быть изготовлены из алюминия (с течением времени материал покрывается ржавчиной и приходит в непригодность) или пластика (сильно подвержен механическому воздействию);
шланг должен быть достаточно эластичным. Если при удержании подводки за один конец шланг принимает висячее положение, то данный показатель находится в норме. Если шланг принимает горизонтальное положение, то показатель эластичности изделия маленький;
на обмотке, гайках и штуцерах не должно быть видимых повреждений, что приведет к сокращению срока эксплуатации изделия.

Опираясь на представленные факторы, каждый пользователь может самостоятельно подобрать наиболее подходящее и долговечное изделие.
