Характеристики и виды быстроразъемных соединений

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

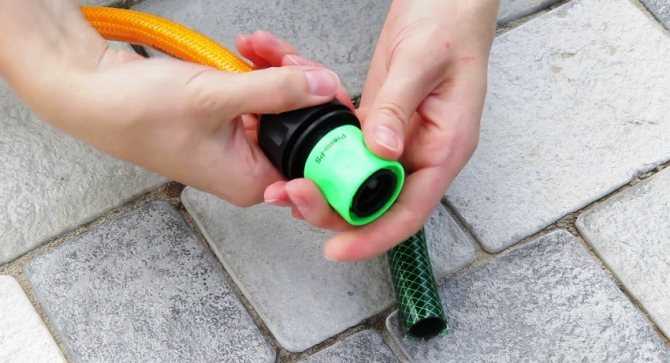

Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку

Важно! Большое количество быстросъемов для садового шланга снизит скорость и мощность потока воды. Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава

Соблюдение данного условия способно обеспечить достаточный постоянный напор воды

Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь. Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

Геометрическая форма изделия позволяет быстро подключать и отключать соединение

Что представляет собой быстросъем для шланга и труб

Быстросъемные разъемы представлены фитингами определенного типа, которые используются для соединения двух сегментов труб или шлангов за короткий промежуток времени без применения инструментов. Такие элементы заметно упрощают процесс монтажа системы подачи и распределения жидкости. Также нашли свое применение быстросъемы для шланга компрессора.

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.

Какая фурнитура и комплектация понадобиться?

Какой бы шланг для полива садового участка вы не выбрали, чтобы им пользоваться, понадобятся фитинги. Они нужны всякий раз, когда вы хотите подключить шланг к источнику воды, удлинить его или подсоединить распылитель.

Фитинги – это разные соединители, которые обеспечивают подачу воды из крана через шланг без протечек. Они выпускаются различных размеров и форм, для того, чтобы соответствовать разным диаметрам кранов и шлангов. Соединители делают из разных материалов: пластик, латунь, алюминий. Стоимость деталей из латуни выше пластиковых, но они долговечнее и не трескаются.

Фитинги для поливочного шланга условно можно разделить на три основные группы:

Штуцеры или адаптеры – это фитинги для подключения к крану. На другом конце штуцера расположен универсальный быстросъемный разъем, к которому можно быстро подключить рукав. Размер, тип крана, наружная или внутренняя резьба определяют, какой адаптер нужен. Есть универсальные штуцера без резьбы с хомутом. Они подходят для большинства кранов.

Коннекторы – это быстроразъемные соединители для шлангов. Устанавливаются на обоих концах рукава, один конец которого подключается к адаптеру на кране, а другой к разбрызгивателю или распылителю. Бывают коннекторы с функцией Aqua stop. Когда поток воды останавливается при отсоединении рукава от сопла, спринклера или другого аксессуара для разбрызгивания.

Муфты для соединения рукавов. Они обеспечивают быстрое соединение шланга в случае удлинения или ремонта. Правильно выбранная муфта позволяет соединять изделия разного диаметра.

Штуцерные разветвители позволяют подключить к одному крану сразу несколько рукавов. В продаже встречаются 2-х канальные и 4-х канальные на 2 и 4 шланга соответственно.

Помимо основных комплектующих, для удобства полива понадобится девайс для разбрызгивания. Магазины предлагают широкий выбор насадок разных форм и размеров, на любой вкус, цвет и кошелек. Поливочные насадки в форме пистолета оснащены несколькими режимами распыления для разных целей. Ими удобно не только поливать, но и мыть машину, стирать ковры и др.

Производители фитингов предлагают готовые стартовые наборы разных размеров для подключения. Они обычно содержат: один штуцер, два коннектора и один аксессуар для разбрызгивания. Такие комплекты позволяют быстро создать на участке удобную систему полива.

Особенности и виды быстроразъемных коннекторов

Большая часть быстросъемных или быстроразъемных соединений представлена конструкциями, сделанными согласно ISO нормативам. У быстросъемных соединений есть весьма полезное качество – взаимозаменяемость. Это говорит о том, что детали одной конструкции могут быть изготовлены разными производителями из различных стран мира.

Материалы, из которых делаются БРС, бывают самыми разнообразными:

• нержавейка;
• легированная сталь;
• алюминий;
• бронзовый сплав;
• титан и его сплавы;
• сплавы других металлов;
• разнообразные полимеры.

На срок службы БРС влияет ряд факторов, которые необходимо учитывать во время выбора изделия:

• тип рабочей среды (вода, масло, кислота);
• давление в магистралях;
• максимальная и минимальная температуры носителя;
• окружающая среда (влажность, количество осадков, низкая или высокая температуры воздуха).

Чтобы улучшит качество конструкции, его обычно дополнительно обрабатывают антикоррозийным покрытием. Есть следующие способы нанесения защиты на детали:

• хромирование;
• никелирование;
• гальванизация;
• разнообразные твердые нанесения.

Широкий спектр одинаковых фитингов дает возможность соединять не только одинаковые трубы, но и изделия которые изготовлены из разных материалов.

Виды БРС по давлению:

1. Быстросъёмные шланговые соединения ISO-A. Отлично впишется в систему шлангов, в которой низкое рабочее давление. В тоже время он не создает препятствий для циркуляции внутри системы. Клапаны в нем выполнены в форме конуса.
2. FIRG. Данные клапаны отлично впишутся в систему широкого спектра. В закрытом состоянии эта конструкция не имеет выступающих частей. Клапаны в конструкции дисковой формы. Благодаря им, в системе не создается лишнего сопротивления, а также исключают возможность попадания в систему воздуха и утечку рабочей жидкости.
3. TGW. Такие соединения идеально подходят системам, чье рабочее давление составляет от 300 до 1100 Бар. Как и другие быстросъемные соединения, они позволяют предотвратить попадание в систему воздуха и утечку рабочей жидкости. В качестве комплектующих элементов к ним могут идти заглушки для защиты из металла и пластика. Подобные соединения могут выдерживать гидроудары и импульсные нагрузки.
4. НРА. Данные соединения применяются для отечественных мобильных гидроинструментов. Они могут выдерживать давление до 700 бар. Также как БРС типа ЕПУ, они устойчивы к гидроударам и импульсным нагрузкам.

По количеству и расположению клапанов БРС делятся на три основных группы:

• со свободным проходом (не оснащены клапанами);
• с клапаном на одной стороне;
• с клапаном с обеих сторон.

У изделий с быстрой фиксацией рукавов есть удобный защелкивающий механизм. Установка подобных БРС отличается простотой, и такое соединение отлично фиксирует трубки.

В наше время данные изделия отличаются достаточно широким спектром ассортимента, что дает возможность выбрать БРС для конкретной ситуации. Сейчас можно приобрести быстросъемное соединение нескольких видов:

• БРС, оборудованные фиксирующим клином;
• кулачковые приспособления (Camlock);
• конструкции европейского производства(BAUER и Perrot);
• соединения ISO, имеющие в своей конструкции клапан конической формы.

БРС могут состыковывать гибкие шланги либо пластмассовые и металлические трубопроводы. Быстроразъемные фитинги для разнообразных трубопроводов бывают сделаны в различных исполнениях: муфты, тройники, крестовины и прочее. Подобное соединение делается при помощи специального приспособления для зажима – цанги.

Быстроразъемные цанговые соединения помогают произвести быструю установку и демонтаж трубопровода. Одной из главных особенностей такого соединения является то, что благодаря ему можно осуществить переход на резьбу.

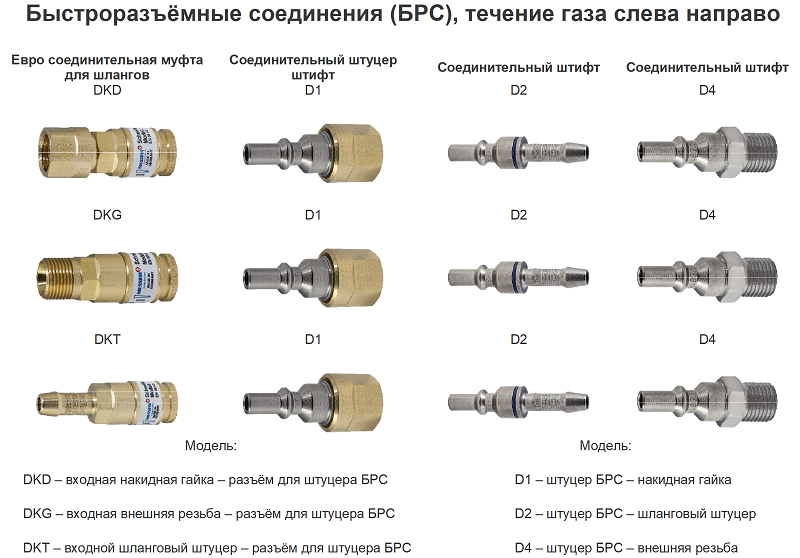

Что такое быстроразъемное соединение?

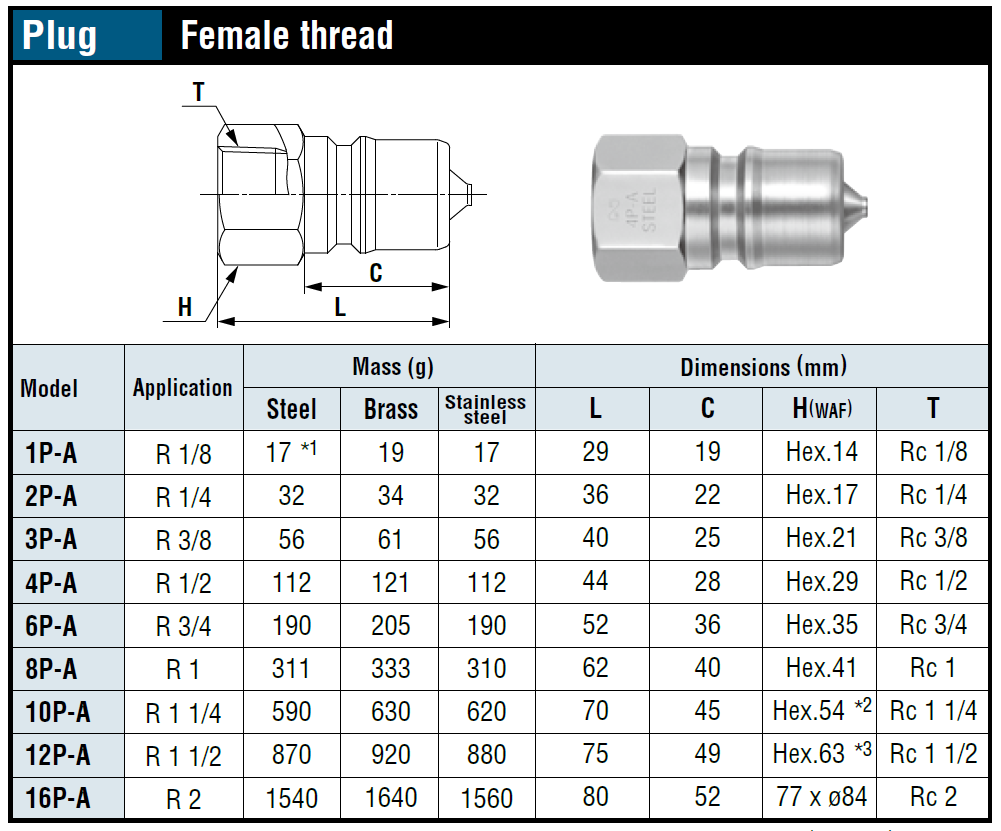

Классическое, одиночное быстроразъемное соединение (БРС) это устройство, состоящее из двух частей, муфты и ниппеля. Как такового, стандартизированного названия быстроразъемных соединений нет, поэтому все называют по-разному, например БРС, быстросъем, быстроразъем, а по отдельности муфту называют розетка, гнездо или мама, ниппель называют вилка, штуцер, штекер, фитинг, папа.

БРС предназначены для быстрого, соединения или отсоединения (подключения/ отключения) контуров энергоносителя, например, воды в системах нагрева и охлаждения. Причем подключение и отключение выполняется одной или двумя руками человека (зависит от типа БРС), без посторонних предметов и инструментов. Использование быстроразъемных соединений значительно сокращает время переналадки, т.е. простоя оборудования, т.к. для подключения и отключения БРС требуется несколько секунд.

Как правило, ниппель крепят стационарно на оборудование, панель или стенд, а муфту крепят на шланг.

Муфты и ниппели, в зависимости от типа, серии или стандарта могут иметь следующие типы крепления: внутренняя резьба, наружная резьба, крепление типа ерш под гибкий шланг, крепление под пластиковую трубку.

Практически все муфты и ниппели могут оснащаться перекрывающими клапанами. С точки зрения использования перекрывающих клапанов в быстроразъемных соединениях, БРС подразделяют на:

• прямоточные, т.е. не имеющие клапанов (см. Rectus, Tekno-met);
• с односторонним перекрыванием, т.е. клапан имеется только в муфте или ниппеле (см. Rectus, Dyros, Tekno-met);
• с двусторонним перекрыванием, т.е. клапан имеется и в ниппеле и в муфте (см. Parker, Rectus type, Dyros, Tekno-met);
• герметичные с двусторонним перекрыванием, т.е. клапан имеет плоскую форму и имеется в ниппеле и в муфте и при размыкании практически не вытекает энергоноситель (см. Tema FEM. Tema IF, Tema C-Line).

Прочность подключения

Не только от материала коннекора зависит прочность подключения. Лодочный мотор, например, при работе может нагреваться, при попадании прямых солнечных лучей в жару. Хорошо, если быстросъёмный фитинг сделан из сложно деформируемого, не подверженного коррозии материала. Так может показаться на первый взгляд. Но это не обязательно должен быть какой-либо металл. Некоторые виды пластмасс соответствует параметрам надёжности, в полной мере подходят для лодочного мотора и других систем. Они выдерживают значительную нагрузку и давление продолжительное время без проблем. Мороз, зной тоже не повредит им.

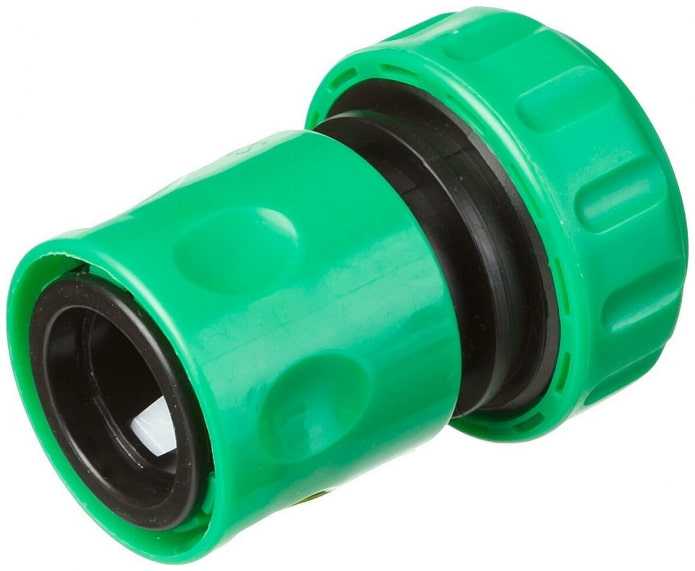

Пластмассовый коннектор

Стальной или латунный коннектор для поливочного шланга — классическое решение. Но если фитинг окажется слишком тяжёлым, это очень плохо. Это касается лодочного мотора и кальяна, а также системы орошения. Если для кальяна подойдёт лёгкий, мягкий, пластичный сплав, то с другими системами не всё так элементарно. Нагрузка намного больше внутри и снаружи. Пластмасса — выгодная альтернатива иногда, как это ни странно. Её не зря называют материалом, которому принадлежит будущее. Если она достаточно прочная, её лёгкость станет огромным плюсом, уменьшится масса всей системы. Прочные пластмассы уже изобретены, используются и при создании данного типа фитингов.

Виды соединений

Производятся самые разные типы быстроразъемных соединений, они подбираются в зависимости от конкретных эксплуатационных условий. Классификация проходит по таким признакам:

1. Типу используемого материала во время изготовления. Наиболее широкое распространение получило нержавеющее быстроразъемное соединение, которое отличается большой стойкостью к влиянию большой влажности и прочего влияния. Коррозионностойкие материалы могут прослужить в течение долгого периода, изделие отличается механической стойкостью. Некоторые разноцветные сплавы также стали широко распространены. Примером можно назвать соединители из латуни, которые могут выдержать влияние воды и разных веществ на основе химии.
2. Главная классификация проходит по диаметру подключаемого отрезка трубы. По мимо этого, используют также разные переходники, которые дают возможность значительно увеличить область использования механизма.

Довольно обширное распространение получил патрубок для соединения. Его обычная конструкция определяет большой служебный срок, а еще большую сферу использования. В основном, один из кончиков предназначается для подключения шланга.

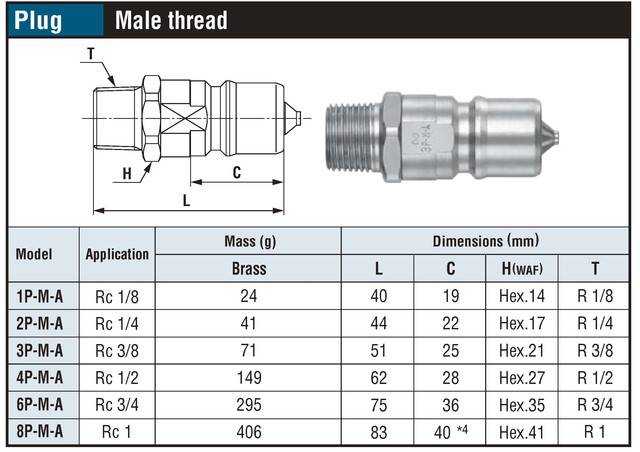

Ниппель также можно включать в группу быстроразъемных соединений. Среди свойств такого изделия отметим приведенные ниже моменты:

1. Ниппель предназначается не только в качестве элемента подключения, но и предохранителя, который не дает возможность воздуху выходить наружу. Такое устройство получило очень большое распространение, например, оно ставится на велосипедных и прочих камерах.
2. Размеры ниппеля сравнительно небольшие. За счёт компактности упрощается работа и становится шире область использования.
3. В середине устройства есть элемент запорный, который не дает возможность воздуху перемещаться в обратном направлении или выходить наружу. Собственно поэтому ниппель используется в случае, когда на момент нагнетания воздуха следует проводить быструю смену насадки.
4. Во время изготовления ниппеля используют очень разные материалы, очень часто латунь. Благодаря этому значительно становится шире область использования ниппеля.
5. В середине существует огромное количество различных изоляционных подкладок. Классификация ниппеля проходит также по тому, при каком давлении может использоваться механизм.

Впрочем, трудная конструкция определяет большую цену соединительного изделия.

Область применения

Различные материалы изготовления позволяют применять быстросъемы как в быту, так и в промышленности. Основные варианты:

• ПВХ;
• резина;
• силикон;
• латунь.

Если в быту шланги нужны для поливочных работ, то в производственных цехах с помощью быстросъемов присоединяют шланги к пневматическим инструментам, гидравлическим системам. Быстросъемным соединением для шланга можно удлинить гибкий элемент, тем самым сделать возможным перемещение оборудования на более удобное место. Быстроесъем в поливочной системе упрощает ее сборку, позволяя проводить работы без отключения подачи. Быстросъемы позволяют легко соединять шланги с насосами и другими элементами для полива (дождевателями, переходниками).

При этом если в таких сферах, как автопромышленность, авиастроение, оборонка, энергетика, медицина, горнодобывающее производство не допускается использование пластмассовых соединений, то в системах водоснабжения оно даже приветствуется. Надежные соединения деталей для воды не всегда должны быть дорогостоящими. Главное условие выбора – совпадение размеров и диаметров, соответствие рабочему давлению магистрали.

Если у вас в руках ниппель и муфта, соединить можно изделия только одинакового размера. При выборе стоит учитывать, что типы соединений могут быть снабжены как внутренней, так и наружной резьбой. Особенно внимательно нужно отнестись к выбору соединений для пневмоинструмента. Исполняются такие изделия из ударопрочной стали с защитой от коррозии. Быстросъемы обычно приобретаются в комплекте, который включает:

• специальную муфту;
• ниппели;
• переходники L-, X-, Y-, а также T-образные;
• штуцеры под хомут;
• резьбовые адаптеры.

При правильной сборке такой быстросъем будет функционировать как при минусовых, так и при плюсовых температурах. Быстросъемы для профессиональных сфер обычно имеют более длительную гарантию в сравнении с устройствами бытового назначения. Для сборки системы водоснабжения достаточно пластмассовых изделий. Такие соединители отличаются функциональными возможностями. Например, в изделиях может присутствовать запирающих механизм или функция «автостоп».

Быстросъемы хорошо агрегируют с поливочными насадками, имеют защиту от перегибов шланга. Цена изделий зависит от наличия дополнительных функций, но в целом она ниже, чем стоимость профессиональных латунных экземпляров. На рынке можно найти ударопрочные пластмассовые соединители, имеющие покрытие из оцинковки. Цена изделий выше предыдущих вариантов, но ниже стоимости экземпляров с дополнительным резиновым покрытием. Считается, что данные элементы удобнее в работе, так как менее скользкие в сравнении с пластиковыми или оцинкованными вариантами.

Какой быстросъем для шланга лучше выбрать

Перед тем как выбрать поливочный шланг, чтобы не перегибался, следует рассмотреть существующие варианты изделий. Исходя из материала изготовления, различают резиновые, силиконовые рукава, а также изделия из ПВХ и термоэластопласта.

Легкий вес соединительного элемента значительно упрощает его эксплуатацию

Самым популярным является резиновый шланг. Он способен выдерживать рабочее давление свыше 8 атм. Материал сохраняет свои свойства при температуре от -30 до 70 °С, поэтому его можно хранить в неотапливаемых помещениях и использовать под воздействием ультрафиолетовых лучей.

Материал стойко переносит негативные влияния химической среды, поэтому может эксплуатироваться для транспортировки агрессивных жидкостей. Резиновый шланг не деформируется и имеет длительный период эксплуатации. К недостаткам материала относится значительный вес (вследствие многослойности и армированного оснащения изделия).

Не менее популярны поливочные шланги из ПВХ. Они имеют двух- или трехслойную текстуру со встроенной синтетической армированной нитью. Такие изделия характеризуются стойкостью к температурным перепадам, воздействию ультрафиолетовых лучей, не склонны к деформациям, выдерживают рабочее давление до 20 Бар. Их стоимость немного выше цены резиновых аналогов. Благодаря небольшому весу они более удобны в эксплуатации.

Быстросъемные соединения упростят весь процесс подачи и распределения воды

Силиконовые шланги в виде одно- или многослойных рукавов рассчитаны на рабочее давление до 2 Бар, поэтому используются для самотечной системы полива. Изделия с синтетическим армированием выдерживают давление до 10 Бар. Такой шланг имеет легкий вес, что упрощает процесс его применения. Он не склонен к образованию переломов и загибов. Однако под воздействием солнца стенки изделия расширяются, что приводит к образованию микротрещин и скорому их разрушению.

Шланг из термоэлопласта является универсальным изделием, имеющим высокие технические и эксплуатационные характеристики. Он выдерживает температуру от -50 до +90 °С. Характеризуется повышенной эластичностью, гибкостью, устойчивостью к скручиванию и воздействию ультрафиолетовых лучей, низким весом, но высокой стоимостью, которая оправдана длительным периодом эксплуатации.

Описание и виды

Быстросъемные соединения предназначаются для обеспечения быстрой стыковки шлангов, труб, рукавов и иных элементов. В состав стандартной БРС входят две части, которые называются муфта (иное название – «мама») и ниппель (иное название – «папа»).

Муфта состоит из следующих элементов конструкции:

• корпуса, изготовленного из различных материалов;
• фиксирующего механизма, в состав которого входят втулка и зажимные шарики;
• обратного клапана, используемого для предотвращения прохождения жидкости в обратном направлении;
• уплотнителей, обеспечивающих максимальный уровень герметизации соединения;
• адаптера для соединения со второй частью устройства.

В конструкции ниппеля имеются:

• корпус;
• запирающий клапан;
• уплотнительный элемент.

Составляющие элементы конструкции быстросъемного соединения

Быстросъемное соединение может иметь различные размеры. Кроме этого все виды БРС можно разделить на отдельные группы по следующим признакам:

• по рабочему давлению;
• по материалу изготовления.

Разновидности БРС в зависимости от рабочего давления

Основным критерием выбора БРС является рабочее давление, на которое рассчитано соединительное устройство. В зависимости от этого параметра все быстросъемные соединения подразделяются на следующие типы:

ISO-A. Соединения данного типа используются в системах с низким давлением, например, для шлангов. Для удобства обустройства стыка соединения выпускаются небольших размеров и конической формы;

БРС для сетей с низким показателем давления

Универсальные БРС дисковой формы, устанавливаются на сетях с рабочим давлением не более 300 – 350 Бар. Соединения полностью герметичны;

БРС для сетей с давлением до 350 Бар

Соединения данного типа рассчитаны на трубопроводные системы с давлением 300 – 1100 Бар. Как и прочие фитинги, БРС данного типа полностью герметичны. Отличительная особенность – способность выдерживать гидравлические удары;

БРС, способные выдерживать перепады давления в системе

Соединения данного типа рассчитаны на максимальное давление в 700 Бар. В комплект БРС могут входить дополнительные элементы, например, заглушки.

БРС дополненные заглушками

Не рекомендуется устанавливать быстросъемные соединения, не подходящие по давлению рабочей среды. При использовании БРС с малым запасом мощности соединение быстро выедет из строя, а использование БРС с заведомо большей мощностью не оправдано с экономической точки зрения.

Разновидности БРС в зависимости от материала

Для изготовления быстросъемных соединений используется множество различных материалов:

• металлы, такие как латунь, медь, алюминий, нержавеющая сталь и так далее;
• полимеры: полипропилен, полиимид, ПВДФ и так далее.

Пластиковое быстроразъемное соединение

Для придания фитингам дополнительной прочности и устойчивости к коррозии применяются такие способы обработки исходного материала, как хромирование, анодирование, гальванизация, никелирование и так далее.

Для изготовления уплотнителей, расположенных внутри быстросъемного фитинга применяются:

• эластомеры, изготовленные на основе каучука;
• фторэластомеры;
• EPDM (уплотнительные материалы, основой для которых является смесь этилена и пропилена).

Особенности и виды быстроразъемных коннекторов

Большая часть быстросъемных или быстроразъемных соединений представлена конструкциями, сделанными согласно ISO нормативам. У быстросъемных соединений есть весьма полезное качество – взаимозаменяемость. Это говорит о том, что детали одной конструкции могут быть изготовлены разными производителями из различных стран мира.

Материалы, из которых делаются БРС, бывают самыми разнообразными:

• нержавейка;
• легированная сталь;
• алюминий;
• бронзовый сплав;
• титан и его сплавы;
• сплавы других металлов;
• разнообразные полимеры.

На срок службы БРС влияет ряд факторов, которые необходимо учитывать во время выбора изделия:

• тип рабочей среды (вода, масло, кислота);
• давление в магистралях;
• максимальная и минимальная температуры носителя;
• окружающая среда (влажность, количество осадков, низкая или высокая температуры воздуха).

Чтобы улучшит качество конструкции, его обычно дополнительно обрабатывают антикоррозийным покрытием. Есть следующие способы нанесения защиты на детали:

• хромирование;
• никелирование;
• гальванизация;
• разнообразные твердые нанесения.

Широкий спектр одинаковых фитингов дает возможность соединять не только одинаковые трубы, но и изделия которые изготовлены из разных материалов.

Виды БРС по давлению:

1. Быстросъёмные шланговые соединения ISO-A. Отлично впишется в систему шлангов, в которой низкое рабочее давление. В тоже время он не создает препятствий для циркуляции внутри системы. Клапаны в нем выполнены в форме конуса.
2. FIRG. Данные клапаны отлично впишутся в систему широкого спектра. В закрытом состоянии эта конструкция не имеет выступающих частей. Клапаны в конструкции дисковой формы. Благодаря им, в системе не создается лишнего сопротивления, а также исключают возможность попадания в систему воздуха и утечку рабочей жидкости.
3. TGW. Такие соединения идеально подходят системам, чье рабочее давление составляет от 300 до 1100 Бар. Как и другие быстросъемные соединения, они позволяют предотвратить попадание в систему воздуха и утечку рабочей жидкости. В качестве комплектующих элементов к ним могут идти заглушки для защиты из металла и пластика. Подобные соединения могут выдерживать гидроудары и импульсные нагрузки.
4. НРА. Данные соединения применяются для отечественных мобильных гидроинструментов. Они могут выдерживать давление до 700 бар. Также как БРС типа ЕПУ, они устойчивы к гидроударам и импульсным нагрузкам.

По количеству и расположению клапанов БРС делятся на три основных группы:

• со свободным проходом (не оснащены клапанами);
• с клапаном на одной стороне;
• с клапаном с обеих сторон.

У изделий с быстрой фиксацией рукавов есть удобный защелкивающий механизм. Установка подобных БРС отличается простотой, и такое соединение отлично фиксирует трубки.

В наше время данные изделия отличаются достаточно широким спектром ассортимента, что дает возможность выбрать БРС для конкретной ситуации. Сейчас можно приобрести быстросъемное соединение нескольких видов:

• БРС, оборудованные фиксирующим клином;
• кулачковые приспособления (Camlock);
• конструкции европейского производства(BAUER и Perrot);
• соединения ISO, имеющие в своей конструкции клапан конической формы.

БРС могут состыковывать гибкие шланги либо пластмассовые и металлические трубопроводы. Быстроразъемные фитинги для разнообразных трубопроводов бывают сделаны в различных исполнениях: муфты, тройники, крестовины и прочее. Подобное соединение делается при помощи специального приспособления для зажима – цанги.

Быстроразъемные цанговые соединения помогают произвести быструю установку и демонтаж трубопровода. Одной из главных особенностей такого соединения является то, что благодаря ему можно осуществить переход на резьбу.

Материал для изготовления и конструктивное исполнение фитинга

Быстросъемные соединения изготавливаются из нержавеющей или легированной стали, алюминия, бронзы, титана, других металлических сплавов и полимерных материалов в виде полипропилена, ПВДФ или полиимида. В качестве уплотнительных колец используются эластомеры на основе каучука, фторэластомеры или материалы, состоящие из полипропилена и этилена.

Быстросъемные соединения изготавливаются из нержавеющей стали, алюминия, бронзы, титана, других металлических сплавов

Для обеспечения длительного периода эксплуатации металлические фитинги дополнительно подвергаются антикоррозионной обработке с выполнением защитного слоя посредством никелирования, хромирования, гальванизации или нанесения другого твердого покрытия.

Пластиковые варианты преимущественно используются для бытовых нужд при организации системы полива. Металлические изделия целесообразно применять в качестве быстросъемов для топливных шлангов.

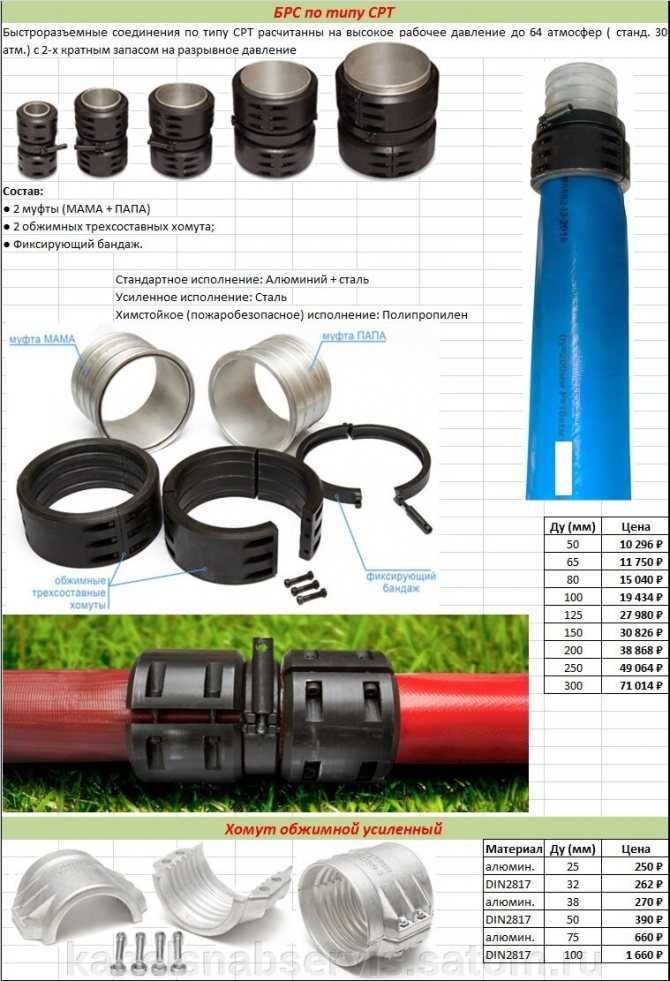

Быстросъемные соединения кулачкового типа выпускаются с клиновидным фиксатором или клапаном. Их можно использовать для стыковки пластмассовых или металлических труб, гибких подводов. Некоторые фитинги оснащены специальным зажимом в виде цанги.

Фитинги выпускаются в широком ассортименте, они различаются по диаметру, длине и весу. Что касается сечения, можно приобрести быстросъемы для шлангов ½ дюйма, а также изделия размером до 150 мм. Данная величина должна соответствовать диаметру шланга. Быстросъем для шланга ¾ применяется для рукава 19 мм. Соединитель размером 1 дюйм соответствует шлангу сечением 25 мм, а ½ дюйма – 12 мм. По индивидуальному заказу выпускаются нестандартные фитинги диаметром до 540 мм.

В качестве уплотнительных колец используются эластомеры на основе каучука

Разновидности быстросъемных соединений для шлангов и труб

В зависимости от расположения и количества клапанов различают три вида быстросъемных фитингов. Первый тип имеет свободный проход, не содержащий клапана. Второй вариант оснащен клапаном с одной из сторон. Третий тип оборудован двумя клапанами с обеих сторон.

Быстросъемные соединения могут иметь различные виды разъема. Изделия кулачкового типа называют камлоками. Они способны быстро и легко состыковать гибкие шланги, подключить рукав к емкости. Кулачковый фитинг характеризуется повышенной стойкостью к вибрациям без использования дополнительных закрепительных изделий. Это идеальный вариант быстросъема для компрессора.

Для стыковки гибких подводок системы для перекачивания сухой среды используются быстросъемы типа Drylok. Такой фитинг имеет рычажный вентиль, одним нажатием на который обеспечивается открывание и закрывание магистрали. Данные быстросъемники снижают вероятность возникновения повышенного давления в трубах, которое может вызвать непредвиденные разрывы.

Европейские соединения отличаются от отечественного стандарта

Для соединения трубопроводов магистрали по транспортировке клея, лака, краски и прочих кислот используются промышленные быстросъемные соединения KAMVALOK.

Быстросъемные соединения шланга могут иметь прямую или угловую конфигурацию, а также существуют трех- и четырехсторонние фитинги.

Это интересно: Смеситель с термостатом — лучшее решение для ценителей комфорта
