Как рассчитать мощность насоса

Расчет давления в точках водоразбора системы водоснабжения

Расчет давления в гидроаккумуляторе буду вести исходя из обеспечения расчетного давления на уровне 2,5 бар (при работе насоса), но не ниже 2,0 бар (обеспечивается установками реле давления).

Потери напора на участке от гидроаккумулятора до потребителей в доме:

  • 0 м – перепад высот между уровнем установки гидроаккумулятора и потребителями (исходя из размещения оборудования);
  • 10 м – потери давления на фильтрах очистки воды (паспортные данные);
  • 1 м – прочие потери по длине трубы и местные потери (точный расчет вести нецелесообразно ввиду минимальных расстояний трубопровода).

Итого, потери на участке от гидроаккумулятора до потребителей составят:

Нпот.дом = 0 м + 10 м + 1 м = 11 м (1,1 бар)

Таким образом, для обеспечения давления на уровне 2,5 бар, давление в гидроаккумуляторе должно быть на 1,1 бар выше, т.е должно составлять 3,6 бар.

Потери напора на участке от гидроаккумулятора до потребителей в бане:

Давление в бане будет ниже давления в гидроаккумуляторе на величину потерь давления:

  1. по длине трубы от гидроаккумулятора до бани;
  2. на фильтре;
  3. из-за местных сопротивлений.

Потери напора на участке от гидроаккумулятора до потребителей в бане будут следующими:

  • 0,5 м – потери на трение по длине трубы 20 м с расходом 1,15 м³/ч (душ и умывальник; см. таблицу потерь напора прямого участка водопровода);
  • 0,5 м – местные потери при 0,6 м/с (одна задвижка, один обратный клапан, один тройник; см. таблицу потерь напора в коленах, задвижках и клапанах);
  • 10 м – потери давления на фильтрах очистки воды (паспортные данные).

Расчет напора самовсасыващего (поверхностного) насоса

Рассчитывается напор поверхностного насоса из следующего правила:

Максимальный (паспортный) напор поверхностного насоса должен быть больше сумм расстояний от уровня забора воды до емкости воды установленной в доме (гидроаккамулятора или бака), с учетом потер напора на трение.

Формула расчета напора самовсасыващего насоса

Н (требуемый напор)=A+B+D

Где,

  • Н– требуемый напор насоса;
  • А– Величина постоянная. Это нормативный (достаточный) напор воды на выходе из сантехнических приборов. Обычно берут 20 метров.
  • B– Потеря напора в трубах водопровода на трение (запас на уверенную работу). Рассчитываются по таблицам. В этом значении не нужно учитывать вертикальную трубу.
  • D– Высота от точки забора воды до насоса.

Elesant.ru

Статьи раздела: Водоснабжение дома

  • Автоматическая насосная станция
  • Бурение на воду своими руками для водоснабжения дома, коттеджа, дачи
  • Виды и выбор поверхностного насоса частного дома
  • Водопроводный ввод в частный дом: устройство ввода воды в частный дом
  • Водоснабжение частного дома из скважины своими руками
  • Выбираем полиэтиленовые трубы для наружного водопровода дома
  • Выбираем схему водоснабжения дома: водоснабжение дома своими руками
  • Выбор трубы для водоснабжения частного дома
  • Выбрать скважинный насос просто
  • Еще раз о системе водоснабжения в доме

12 Испытание поршневого насоса

Испытание насоса
производится с целью определения затрат
мощности в отдельных частях насоса.

При испытании
снимаются индикаторная диаграмма,
показания мановакуумметра на всасывании
и манометра на нагнетании, расходомера
и по электроприборам фиксируется
мощность, потребляемая двигателем.

Наибольший интерес
представляет индикаторная диаграмма,
по которой можно выявить неисправности,
возникающие в гидравлической части
насоса.

Для слияния диаграмм
можно воспользоваться механическим
индикатором давления.

Рисунок
5.26

На рисунке 5.26
представлена принципиальная схема
механического индикатора, установленного
на цилиндре насоса. Индикатор состоит
из барабана 1, на который надевается
бумага, и гидроцилиндра 2, присоединяемого
к цилиндру насоса 4 через кран 3. При
открытии крана давление из полости
цилиндра насоса передается в гидроцилиндр
индикатора, вызывая перемещение поршня
последнего. Поршень индикатора на своем
штоке имеет тарированную на определенное
давление пружину 5 с рычагом, на конце
которой крепится карандаш 6. Барабан
тягой 7 соединен с одной из деталей
насоса, движущейся возвратно-поступательно
(шток 8), что приводит к возвратно-поступательному
движению барабана, соответствующему
ходу поршня.

На
бумаге барабана прочерчиваются линии,
равные или пропорциональные длине хода
поршня при атмосферном давлении Р
при открытом ранее З΄ и закрытом кране
З и линии давления за два хода поршня
РВ
и РН
при открытом кране З и закрытом кране
З΄. Полученная таким путем индикаторная
диаграмма имеет вид (рисунок 5.27),
где рв, рн, рi
— давления всасывания, нагнетания и
индикаторное; fD
— площадь диаграммы;l
длина диаграммы, равная или пропорциональная
длине хода поршня S.

Рисунок
5.27

Чтобы
определить среднеиндикаторное давление
по диаграмме, надо знать постоянную
пружины индикатора — масштаб диаграммы
пo
высоте т (мм=1кгс/см2).

.

На индикаторной
диаграмме, полученной при испытании
насоса в начале всасывания и нагнетания,
фиксируется и т.п. неоднократные колебания
клапанов, что вызывается изменением их
гидравлического сопротивления при
подъеме с седла и последующим свободным
движением; при значительных давлениях
линии подъема и падения давления не
строго вертикальны из-за сжимаемости
жидкости и выделения из нее пузырьков
газа.

По виду индикаторной
диаграммы можно установить различные
неисправности в работе насоса. На рисунке
5.28 показаны диаграммы при работе насоса
с различными неисправностями: 1 — насос
вместе с жидкостью всасывает воздух,
который сжимает по линии “a”
в начале процесса нагнетания; 2 — в
цилиндре имеется воздушный мешок,
который сжимается по линии- “a”
в начале процесса нагнетания и расширяется
по линии “в” в начале процесса всасывания;
3 – пропускает всасывающий клапан; 4 –
пропускает нагнетательный клапан; 5 –
недостаточный (отсутствует) объем
воздушной подушки пневмокомпенсаторов.

Рисунок 5.28

Расчёты и пример

Чтобы правильно подобрать циркуляционный насос, необходимо сделать предварительные расчёты. А точнее нужно узнать следующие величины:

  • Qn – мощность источника тепла, кВт;
  • Qpu – объёмная подача, м3/ч;
  • Hpu – напор, необходимый для преодоления гидравлического сопротивления в системе, м.

Для более лёгкого восприятия все расчёты будут проводиться на примере частного дома, площадью 340 м2.

Мощность источника тепла вычисляется по формуле Qn=, где Sn – площадь отапливаемого помещения, Qуд – удельная теплопотребность, то есть сколько требуется Вт на м2 , чтобы в доме было уютно и тепло. Для зданий с числом квартир больше двух эта величина равна 70 Вт/м2, а для отдельно стоящих, например, частных домов, 100 Вт/м2.

Так как для примера приведён частный дом, то для расчётов берётся второе число

Теперь можно вычислить объёмную подачу: Qpu=, где число 1,163 – это удельная теплоёмкость воды. Если в системе отопления используется другой теплоноситель, то вместо этого числа необходимо поставить соответствующий коэффициент.  — расчётная разность температур в прямом и обратном трубопроводах. Для стандартных систем она равна от 10 до 20°С.

Для примера используется средняя разность 15°С:

Далее необходимо вычислить размер напора, достаточного для того, чтобы преодолеть все сопротивления магистрали. Для этого нужно определить потери в самом длинном участке сети, то есть до наиболее дальнего радиатора.

Hpu=, где R – потери на трениях в трубах системы отопления – от 50 до 150 Па/м. Первое число используется для сетей с большим диаметром труб, так как потерь давления в них меньше, а второе для меньшего размера. L – это длина обратки и подачи для самой длинной ветки. Если она неизвестна, то можно рассчитать её по следующей формуле: (длина дома+ширина дома+высота дома)х2.

Для примера величина L неизвестна, поэтому:

ZF – коэффициент сопротивления фитингов и запорной арматуры. Его величина составляет от 0,3 до 2,2 в зависимости от наличия термостатического вентиля. Если он отсутствует, то берётся число 0,3.

В примере выше он есть, поэтому используется величина ZF = 2,2.

Все вычисления подставляются в формулу:

Зная теперь все 3 величины, можно приступать к выбору устройства.

Как выбрать циркуляционный насос по найденным величинам

Для начала необходимо определиться с производителем. Специалисты рекомендуют выбирать не самые дешёвые модели, так как качество их деталей и заявленные характеристики часто не соответствуют ожиданиям. Наиболее популярными и надёжными производителями являются Grundfos, Wilo, Lowara, Ebara, DUB, Ensyco и другие.

На каждой модели циркуляционного насоса присутствует маркировка, уведомляющая о размерах присоединительной резьбы, потребляемом электричестве, силе напора и о многом другом. Сразу под названием расположены самые важные числа: 25-60, 32-60 и так далее. Первое число – это присоединительный размер в мм, второе – давление, то есть на какую высоту устройство может поднять водяной столб. Цифра 60 означает 6 м, 40 – 4 м, 80 – 8 м.

Чтобы выбрать модель, которая наиболее лучшим образом подойдёт к системе отопления, потребуется технический паспорт или каталог насосов (предоставляется в магазине). Найденные расчёты следует считать средними и самыми оптимальными.

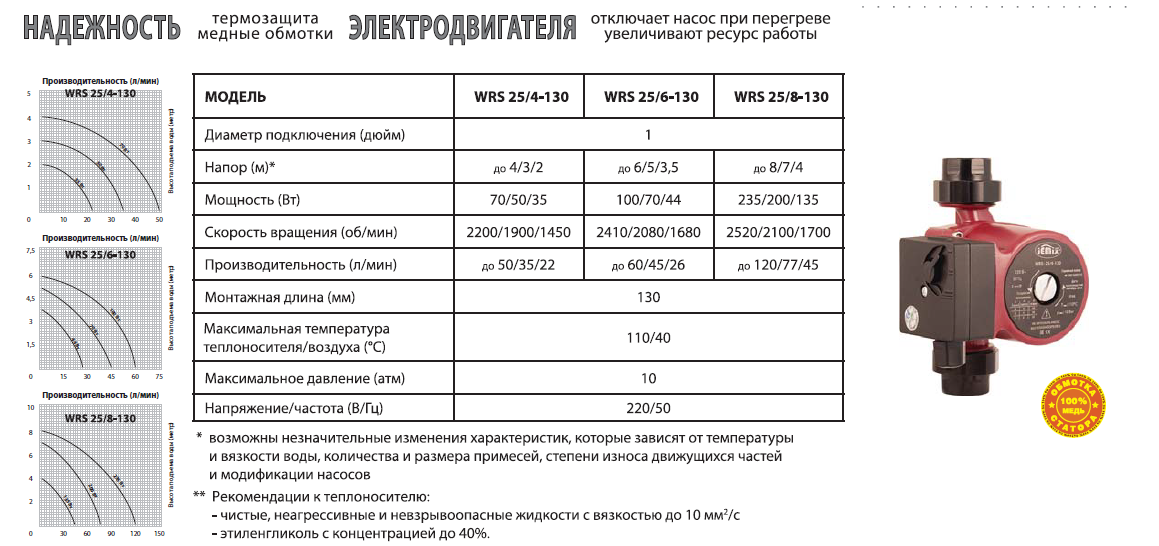

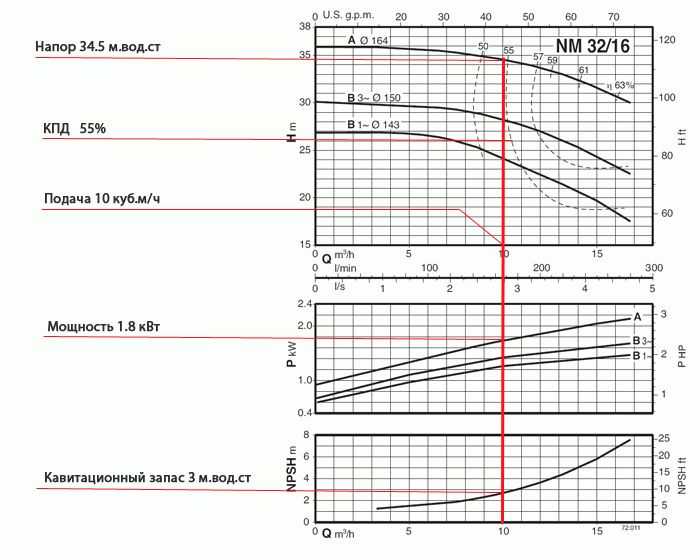

В паспорте к устройству или каталоге изображены диаграммы с указанием величин напора и объёмной подачи. На графике присутствует 3 линии

Обращать внимание необходимо на вторую среднюю линию. Подставляя полученные числа при расчётах, они должны находиться ближе к её центру, а точнее, в третьей части, находящейся по середине. В этом случае подобранная модель лучше остальных справится с возложенной на неё задачей и прослужит длительное время

В этом случае подобранная модель лучше остальных справится с возложенной на неё задачей и прослужит длительное время.

Если нет уверенности в произведённых расчётах, лучше всего обратиться к специалистам, чтобы в будущем не возникло проблем с обогревом помещения.

https://youtube.com/watch?v=TGcQpF5AZPE%3F

Как увеличить производительность центробежного насоса?

Центробежный насос не предназначен для создания одного конкретного набора рабочих условий, как это хотелось бы покупателю. Данный тип насоса спроектирован для обеспечения полного диапазона производительности, как указано на кривой графика.

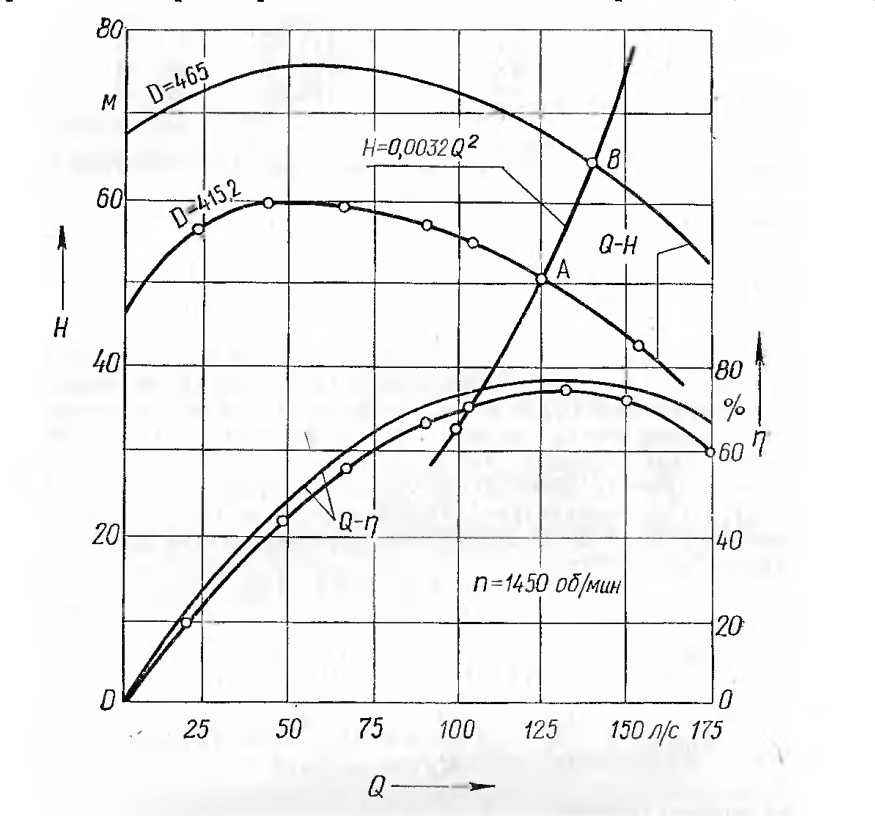

Чтобы в полной мере оценить поведение кривой насоса и взаимосвязь между напором и производительностью центробежного насоса, представьте, что насос проводит воду в прямую вертикальную трубу. Если труба расположена высоко, жидкость в итоге достигнет определенного уровня, выше которого она подняться уже не сможет. Так определяют максимальный напор, который может развить центробежный насос при таком положении трубы. Он может работать, но продвинуть жидкость дальше этого уровня не сможет. В таком случае перекачиваемая жидкость остановится в корпусе оборудования, но через насос не пройдет. Следовательно, при максимальной производительности насоса будет нулевой напор.

В этом случае можно сделать отверстие в трубе на более низком уровне. Так, насос будет постоянно развивать все большую емкость. Если перенести это на график, можно определить производительность насоса. Кривая не оборвется на нулевом напоре. Но, учитывая сбои в работе насоса сверх определенной мощности, кривая обычно прерывается. Эта кривая определяет:

  • производительность, которую может развивать этот насос;
  • показатель общего напора, когда насос работает на определенной скорости с заданным диаметром рабочего колеса.

Нельзя полностью полагаться на показания кривой. Фактические условия на кривой будут зависеть от системы, в которой он работает. Это означает, что система управляет насосом и определяет условия работы, независимо от производственных показателей напора.

Препятствовать потоку жидкости из одной локации в другую могут препятствовать такие факторы, как сила тяжести и трение. Для снижения показателей силы тяжести жидкость должна подниматься по вертикали. Расстояние между источником и конечным пунктом транспортировки жидкости называется общим статическим напором. Он не является переменной скорости потока, и график, сравнивающий эти два значения, будет отображаться как прямая горизонтальная линия.

Еще одна важная характеристика насоса – трение. Этот термин определяет сопротивление потоку. Его рассчитывают из потерь со всех источников (например, в фильтрах, теплообменниках). Данные потерь можно измерить путем измерения давления на входе и выходе. По мере увеличения потока растут и потери на трение. Происходит это с большой скоростью.

Учитывается и давление в источнике всасывания и сливном резервуаре. Если это закрытые сосуды с разным давлением, полученную разницу добавляют к показателю общего напора. В этом случае график будет построен иначе: кривая начнется на уровне статического напора и будет постепенно увеличиваться в зависимости увеличения расходов напора.

Если вы правильно выберите насос, производительность пересечется с кривой в точке. Эта точка будет означать работу оборудования. Есть также несколько способов регулирования работы центробежного насоса:

  1. Изменение воздействия на систему перекачивания воды. Это наиболее простой способ, принцип которого заключается в использовании задвижки. Ее устанавливают в напорном трубопроводе. Существует потенциальная угроза кавитации при таких экспериментах. Объясняется это тем, что положение задвижки может влиять на рабочую точку.
  2. Регулирование частоты вращения насоса. Это эффективный способ снижения потерь, который повлияет на мощность центробежного насоса. Допустим только в моделях оборудования с возможностью регулирования частоты вращений.
  3. Связанный с изменением технических характеристик агрегата способ. С помощью вспомогательных элементов можно скорректировать силу напора, угол лопастей движущей части, количество рабочий ступеней.

На практике можно воспользоваться несколькими рабочими способами для изменения показателей мощности насосов

Перед эксплуатацией важно изучить возможности насоса и его технические возможности. Грамотное проектирование и установка центробежного насоса позволят использовать оборудование на всю мощность.

Технические измерения циркуляционных насосов

При выборе циркуляционного насоса для отопления также важно учитывать все технические характеристики. К ним относятся:

  • пропускная способность. Это количество перекачиваемой жидкости за единицу времени. Скорость потока определяет расход воды. Этот показатель зависит от ограничений диаметра трубопровода. Максимально – до 15 кубометров в час;
  • напор. Это расстояние, на которое вода поднимается с помощью установленного насоса. Значения максимального напора отличаются при перекачивании по горизонтали и вертикали. Максимальные значения напора присущи для насосов с мокрым ротором. Они предлагают напор до 17 метров, хотя встречаются модели и с большими показателями этой величины;
  • температурные ограничения. Определяют, в каком диапазоне температур может работать насос. Разные модели определяют максимальные температуры, при которых они могут работать бесперебойно. Чаще всего допускаются значения до 110 градусов, однако в продаже вы можете найти насосы, которые работают и на более высоких температурах;
  • шум. Владельцы частных домов отдают предпочтение насосам с низким уровнем шума. Шумовые характеристики насосов не должны превышать 40Дб, чтобы их можно было комфортно использовать на территории частного участка. Также не забывайте, что насосы с мокрым ротором работают намного тише, чем оборудование с сухим ротором;
  • размеры. Вы должны определить допустимые значения монтажной длины, диаметры входного, выходного патрубков;
  • уровень защиты. Все насосное оборудование отличается классом защиты. Этот параметр определяет допустимость попадания в систему сторонних предметов и других частиц. По шифру маркировки определите, насколько насос защищен от попадания воды, брызг под разными углами.

Производительность центробежных насосов зависит от необходимой мощности для перекачивания воды, напора, параметров рабочего колеса, высоты всасывания жидкости.

Калькулятор расчета напора скважинного насоса для системы с гидроаккумулятором

Наличие собственной скважины решает множество проблем хозяев загородного дома. Но для того чтобы автономное водоснабжение работало бесперебойно, и в любой момент на используемой точке потребления обеспечивалось необходимое давление воды, требуется правильно подобрать оборудование и грамотно смонтировать вся систему водопровода.


Калькулятор расчета напора скважинного насоса для системы с гидроаккумулятором

Один из путей решения проблемы – установка гидроаккумулятора. Этот важный элемент системы не только создает запас воды, но, что самое главное, поддерживает ее давление во внутреннем водопроводе на требуемом уровне, необходимом для корректной работы всех подключенных устройств и сантехнических приборов. Естественно, что параметры насоса и гидроаккумулятора должны быть согласованы между собой. Как правильно сделать выбор? – в этом поможет калькулятор расчета напора скважинного насоса для системы с гидроаккумулятором.

Необходимые пояснения по проведению расчётов даны ниже.

На чем строится расчет создаваемого насосом напора?

Гидроаккумулятор — это герметичная емкость, разделенная эластичной мембраной на два отсека – воздушный и водяной. В воздушном отсеке заранее создано определённое давление – нижний порог напора воды в системе домашнего водопровода. По мере заполнения водой давление в гидроаккумуляторе нарастает, и при достижении установленного верхнего порога срабатывает реле, которое управляет питанием насоса – закачивание воды прекращается. Таким образом, в гидроаккумуляторе всегда поддерживается тот уровень давления, который будет оптимальным для работы водопроводной системы.

По сути, в вопросах создания напора «зона ответственности» скважинного погружного насоса заканчивается именно на гидроаккумуляторе.

Отсюда следует, что создаваемого насосом напора должно быть достаточно:

  • Для поднятия воды с глубины скважины, считая от динамического уровня воды, до точки установки гидроаккумулятора.
  • Для преодоления гидравлического сопротивления участков водопровода от скважины до места установки гидроаккумулятора. Чем меньше диаметр труб, и чем протяженнее участки, тем выше потери давления. Именно поэтому гидроаккумулятор стараются устанавливать как можно ближе к скважинам. Имеет значение и материал труб – в стальных трубах ВГП сопротивление значительно выше, чем в полимерных.
  • Для наполнения аккумулирующего бака до верхнего уровня срабатывания реле давления.

Естественно, насос должен обладать еще и определённым эксплуатационным резервом, чтобы ему не приходилось работать на пределе своих возможностей.

Все эти параметры учтены в программе калькулятора расчета.

Результат будет показан в нескольких единицах измерения – метрах водяного столба, атмосферах (бар) и килопаскалях. По этим значения и нужно будет подбирать подходящий насос.

Для насосов, работающих без гидроаккумулятора, и напрямую подающих воду на точки потребления, расчет напора будет несколько иным — для этого случая предусмотрен свой калькулятор.

Другим важным параметром выбора является производительность насоса – ее расчет также реализован в специальном калькуляторе.

Мощность погружного насоса и его КПД

Номинальный КПД электродвигателя центробежного насоса для водоснабжения – это отношение полезной мощности к той, что потребляется. Обозначение – η. Формула распределения: η = (Р2/Р1) * 100. КПД электродвигателя никогда не будет выше единицы (100%) ни при каких обстоятельствах, так как «вечного двигателя» не существует, а любые приводы имеют потери.

КПД — так именуется отношение гидравлики к мощности, которая подведена на валу скважинного устройства, а их разность сообщает о потерях в агрегате. Формула: η = (Р4/Р3) * 100.

Утрата мощности в центробежном насосном устройстве также получается из ряда составляющих, а именно:

  • Гидравлические;
  • Механические;
  • Объёмные потери Рvнас.


Погружные насосы для дачи можно купить в любом специализированном магазине Общий КПД представляет собой сумму КПД всех потерь. КПД устройства характеризует степень совершенства конструкции в плане механики и гидравлики.

Пояснения к расчетам

Циркуляционный насос предназначен обеспечивать качественное перемещение теплоносителя в необходимых объемах для подачи нужного количества тепловой энергии к устройствам теплообмена. Чтобы произвести расчеты и требуется калькулятор. Важная функция насоса обусловлена его способностью преодолевать гидравлическое сопротивление отопительных контуров. При этом стоит учитывать следующие моменты:

  • любая отопительная система состоит из труб разной длины, имеющих собственное сопротивление;
  • перемещению теплоносителя препятствуют детали регулировочной и запорной арматуры. Особенно это проявляется в отопительных системах, оборудованных термостатическими устройствами для регулирования температурных режимов.

Составляющие насосного оборудования для отопления

Формулы для вычисления суммарного гидравлического сопротивления не так просты. Поэтому в предлагаемом калькуляторе используется простой алгоритм, предлагающий результат с минимальной погрешностью. Также в программе учитывается некоторый эксплуатационный резерв. Если приобрести оборудование с показателями, полученными при расчетах, то это является гарантией работоспособности напора отопительной системы.

Получение необходимых показателей зависит от правильного заполнения калькулятора:

  • в программе есть графа с длиной труб. При этом нужно указать суммарную длину всех горизонтальных и вертикальных магистралей, относящихся как к обратной магистрали, так и к подаче;
  • также в поле для описания применяемой запорно-регулировочной арматуры нужно выбрать пункт в соответствии с условиями определенной отопительной системы.

Чтобы выбрать качественный насос, нужно собрать подробную информацию об устройстве подобного оборудования, а также о способах монтажа и критериях выбора.

Популярные запросы

автоматизация бассейны и фонтаны бытовая техника ванная вентиляторы воздуховоды дачный туалет душевая кабина дымоходы запорная арматура инструмент канализация колодец конвекторы кондиционирование котельное оборудование краны и смесители наружный водопровод насосное оборудование обогреватели освещение очистка воды очистка воздуха печи проектирование работа с трубами радиаторы сварочные работы своими руками септики скважина солнечные батареи схемы отопления теплоноситель теплый пол увлажнение воздуха утепление фильтры электропроводка

Выбор редакции

Теплый электрический плинтус: цена и монтаж

Потолочные инфракрасные обогреватели с терморегулятором

Диммеры для светодиодных ламп 220в

Приточная вентиляция в квартире с фильтрацией

Розетки и выключатели — лучшие бренды

Может ли монтаж повлиять на величину напора

Учитывая простоту, даже примитивность конструкции насосов, а также наличие подробной инструкции монтажа, многие современные мужчины берутся за работы самостоятельно, то есть без помощи профессионалов. Такое поведение чаще всего связано с желанием сэкономить: далеко не все готовы заплатить не только за насос или насосную станцию, но и услуги мастера. Учитывая, что напор насоса — это основная характеристика его деятельности, никто не готов терять. Именно поэтому вопрос напрашивается сам собой: насколько монтаж, проведённый самостоятельно может сказаться на величине напора.

Казалось бы, подключаем одну трубу к всасывающему патрубку, другую к тому, что отвечает за напор, подаем питание — и готово. На практике малейшая ошибка не только способна негативно сказаться на напоре воды, но и существенно сократит продолжительность работы.

Основные ошибки монтажа

Давайте вместе разберем наиболее распространенные ошибки, которые допускают многие из нас:

Диаметр всасывающего патрубка. Довольно часто диаметр трубопровода на практике оказывается меньше диаметра всасывающего патрубка. Такая конструкция в случае подключения увеличивает сопротивление со стороны всасывающей магистрали, тем самым сокращая величину глубины всасывания. Выражаясь простым языком: уменьшенный по диаметру трубопровод просто не в состоянии пропустить тот размер жидкости, который с легкостью всасывает и перекачивает насос.
Прямое подключение к обычному шлангу. Такая система не особо критична при условии использования насоса небольшой производительности. В противном случае под воздействием большого давления, создаваемого насосом, шланг сожмется, его сечение значительно сократится, а вода просто не сможете пройти сквозь него. Это в лучшем случае приведет к прекращению подачи воды, в худшем — к поломке насоса без возможности его последующего ремонта.
Большое число изгибов и поворотов в трубопроводе. Такой вариант монтажа не повышает величину сопротивления, соответственно уменьшает производительность и величину напора насоса

Именно поэтому так важно привести количество изгибов и поворотов к минимальному значению, если вы хотите использовать приобретенный и установленный насос на все 100%.
Герметизация. Именно ввиду недостаточной герметизации на всасывающем участке трубопровода могут возникать существенные потери воды

Плохая герметизация не только сокращает напор воды, но и сопровождает процесс работы насоса излишним шумом.

Определяем максимальный напор

Величина напора насоса должна быть больше примерно на 15% от рассчитанной.

Вычисляется по формуле:

Напор насоса = H1+H2+L/10+перепад высот+ (значение отключения автоматики 2,8 бар=28 м)

где:

  • H насоса — глубина погружения насоса (динамический уровень);
  • L — длина от скважины до дома;
  • 10 — константа, обеспечивает рабочее давление 2 бар;
  • H этажей — высота до самой верхней точки водоразбора;
  • H перепад — перепад высот (если есть) от места расположения источника до дома;

Производительность (или расход) находится по формуле:

Производительность = кол-во одновременно открытых точек х 10л/мин

На что влияет производительность

Потребительские свойства насоса выражаются зависимостью напора от подачи. Максимальной подаче соответствует минимальный напор, и наоборот.

График зависимости получают опытным путем и заносят в сопровождающую техническую документацию. Если по каким-либо причинам соответствующая информация отсутствует, ее запрашивают на предприятии-изготовителе или самостоятельно тестируют оборудование на месте.

Длительная бесперебойная работа насоса возможна только при соответствии производительности условиям эксплуатации. Обычно требуемая величина объемного расхода известна заранее, поскольку оборудование подбирают под конкретную трубопроводную систему.

Производительность, м³/ч Подходящий тип насоса
До 10 Бочковые, насосы-дозаторы, винтовые, импеллерные, полупогружные центробежные, мембранные, химические центробежные, оборудование для дезинфекции
10 – 100 Винтовые, импеллерные, полупогружные центробежные, мембранные, химические центробежные

Каждый тип насосного оборудования используют в определенной сфере применения. В ряде случаев возможные направления использования перекрываются. Например, винтовые насосы в отдельных областях успешно конкурируют с центробежными.

Если эксплуатационным требованиям удовлетворяют сразу несколько типов насосов, предпочтение отдают оборудованию, наиболее подходящему к конкретной величине производительности. Учитывают цену и затраты на эксплуатацию, включая размер потребляемой мощности и расходы на обслуживание или ремонт.

Понравилась статья? Поделиться с друзьями:
Esr-system
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
