Как подключить диммер?

Основные сведения о диммерах

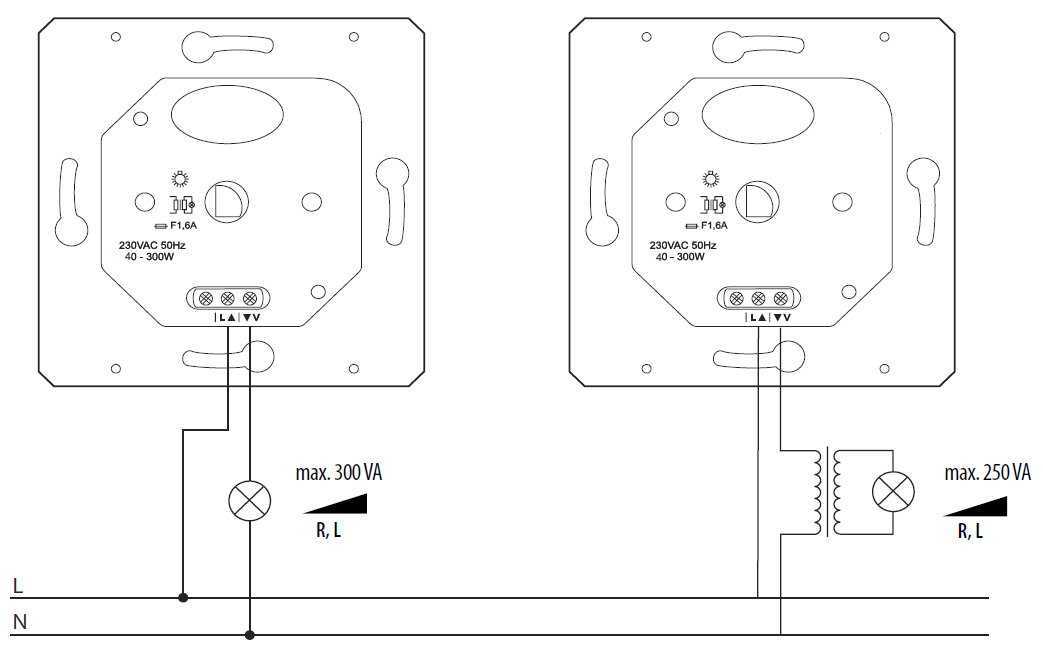

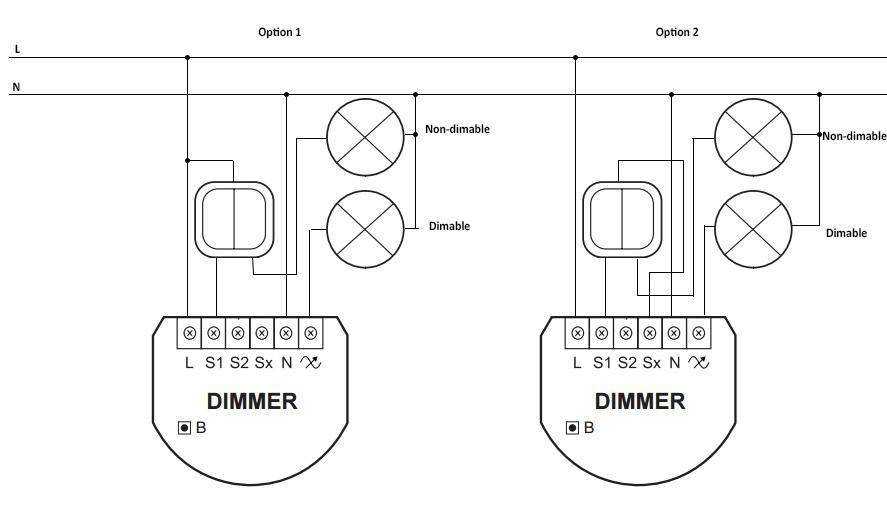

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.

Основные сведения о диммерахДиммерДиммер

Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Диммер

Таблица. Некоторые виды диммеров

Виды диммеров	Пояснения
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В	В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор	Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп.	Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммер	Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммер	Предполагает легкое вращение поворотного элемента.
Нажимной диммер	Предполагает многократное нажатие клавиши
Одинарный диммер	Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммер	Для регулирования сразу нескольких источников света.

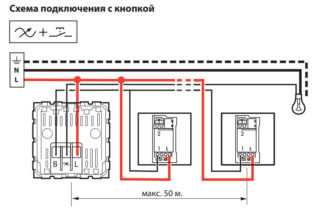

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Основные сведения о диммерах

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Рекомендации по выбору

При покупке диммеров для светодиодных ламп, в том числе работающих в магнитоле / светильнике, нужно с умом подойти к выбору

При поиске подходящего варианта обратите внимание на следующие моменты

Тип ламп

Светорегуляторы способны работать с определенными видами лампочек, ведь универсальных устройств не существует.

Диммеры могут поддерживать лампы накаливания, галогенки, светодиодные устройства, LED-модули и другие источники света.

Рассмотрим тонкости выбора для разных видов ламп:

Накаливания. С поиском диммера для таких ламп меньше всего проблем. Диммеры для ламп накаливания имеют более простую конструкцию и легко подключаются.
Люминесцентные. Для таких лампочек диммеров почти нет из-за сложности реализации схемы. Здесь приходится использовать контроллер и пускорегулирующую схему, а это требует дополнительных затрат.
Энергосберегающие. При наличии ПРА (пускорегулирующие аппараты) изменение яркости происходит с помощью специального регулятора. Если его нет, с диммированием возникают трудности.
Галогенные. Для таких ламп продаются отдельные диммеры или устройства, которые одновременно можно использовать для ламп накаливания.
Светодиодные LED-лампы. Для лампочек на 220 В с поиском не возникает трудностей

При этом обратите внимание на этикетку и наличие надписи, свидетельствующей о возможности применения такого устройства.
LED-лампы на 12 вольт. Диммеры для светодиодных ламп такого типа требуют применения понижающего трансформатора и особого контроллера

Может потребоваться применение специальной панели управления.

Мощность

При выборе диммера по мощности необходимо подсчитать суммарную нагрузку. Если неправильно сделать вычисления, устройство может не заработать или выйдет из строя раньше срока.

Для расчета суммарной мощности лампочек сложите параметры, которые указаны на упаковке.

При выборе светорегулятора обязательно добавляйте 20-50% к расчетной мощности. К примеру, если полученный параметр 200 Вт, лучше брать диммер на 300 Вт.

Особенности исполнения

При выборе обратите внимание на тип диммера, ведь от этого зависит возможность его монтажа и сочетание с дизайном помещения. Как отмечалось, на рынке можно найти клавишные, поворотно-нажимные, сенсорные и другие модели

Как отмечалось, на рынке можно найти клавишные, поворотно-нажимные, сенсорные и другие модели.

Дополнительные советы

При покупке диммера в магазине обязательно проверьте его на исправность и возможность применения с указанным типом лампы.

Убедитесь, что все функции (в том числе запоминания уровня освещения), работают.

Также при выборе обратите внимание на производителя, срок службы, цвет и особенности управления. Проверьте комплектацию на факт наличия всех элементов для монтажа и инструкции на русском языке

Проверьте комплектацию на факт наличия всех элементов для монтажа и инструкции на русском языке.

Диммеры — востребованные устройства, которые давно применяются для регулирования света в лампах накаливания и набирают популярности в других направлениях.

Сегодня с их помощью можно регулировать яркость света в магнитоле, в светильнике или лампочках разного типа на 12, 24 или 220 В.

Диммер в современном ремонте.Нужен или нет?

Основные сведения о диммерах

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.

Основные сведения о диммерах

Диммер

Диммер

Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Диммер

Таблица. Некоторые виды диммеров

Виды диммеров	Пояснения
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В	В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор	Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп.	Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммер	Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммер	Предполагает легкое вращение поворотного элемента.
Нажимной диммер	Предполагает многократное нажатие клавиши
Одинарный диммер	Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммер	Для регулирования сразу нескольких источников света.

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Основные сведения о диммерах

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Виды корпуса и способа управления

По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.

По способу регулирования диммеры бывают:

• Роторные — надо вращать регулятор.
• Клавишные — работают по типу джойстика. Яркость регулируется уровнем наклона клавиши.

• Сенсорные. Встроенная сенсорная панель позволяет плавно менять настройки.

• Радиоуправляемые. Управляются от пульта дистанционного управления.
• Акустические. Реагируют на определенный звук (например, на хлопок).

Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.

По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными

Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.

Диммер своими руками

С диммерами для светодиодной ленты мы более или менее разобрались. Настала пора выяснить, как сделать диммер своими руками, и вообще возможно ли это. Поскольку я не знаю уровня твоей подготовки, остановлюсь на достаточно простой схеме. Она выполнена на доступной элементной базе, но неплохо выполняет функции светорегулятора и войдет в корпус стандартного выключателя.

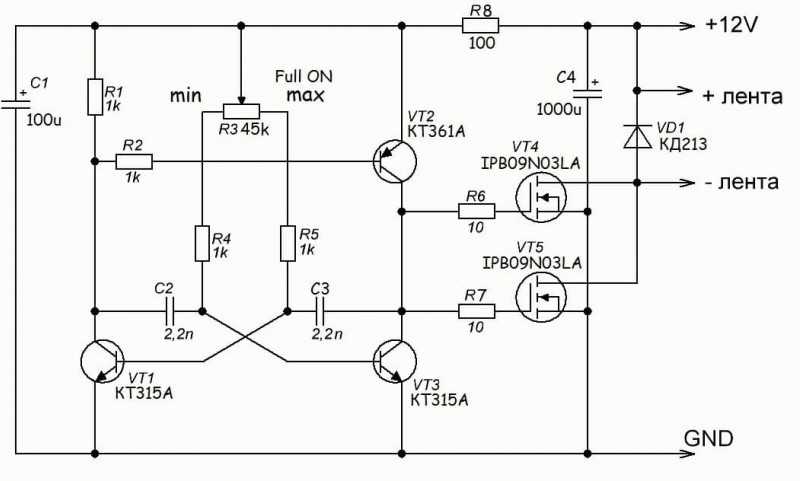

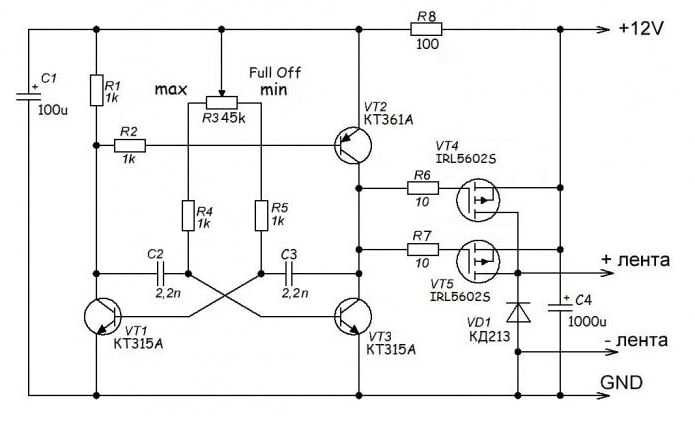

Простая схема диммера для светодиодной ленты, использующая ШИМ метод регулировки

На транзисторах VT1, VT3 собран классический мультивибратор с изменяемой скважностью, причем правое плечо мультивибратора усилено транзистором VT2, образующим с VT3 двухтактный ключ. Емкости конденсаторов C2 и C3 выбраны такими, чтобы при любой скважности частота генератора составляла 14 кГц. Это исключит мерцание ленты и ее «звон» при низкой яркости

Скважность изменяется при помощи переменного резистора R3

Это исключит мерцание ленты и ее «звон» при низкой яркости

Скважность изменяется при помощи переменного резистора R3

Мультивибратор нагружен на мощный ключ, выполненный на полевых (MOSFET) транзисторах VT4, VT5, включенных параллельно. Диод VD1 защищает транзисторы от напряжения обратной индукции, которая может возникнуть в питающих СЛ проводах, если они достаточно длинные.

В схеме использованы полевые транзисторы с каналом N-типа. Как быть, если ты нашел похожие с каналом P-типа? Ничего страшного. Саму схему диммера менять не придется, достаточно поменять местами крайние выводы переменного резистора R3 и изменить схему включения VT4, VT5.

Вариант светорегулятора на полевых транзисторах с каналом P-типа

Данный прибор обеспечивает регулировку яркости ленты от 10 до 90%, что совсем неплохо для такой простой схемы.

Теперь по деталям. КТ315 и КТ361 – самые распространенные транзисторы у радиолюбителей, и найти их можно почти в любой бытовой аппаратуре отечественного производства 90-х годов. Даже сейчас в магазине «КэТэшки» они стоят пару рублей.

Полевые транзисторы можно выпаять из любой материнской платы неисправного ПК. Если мощность СЛ не превышает 35 Вт, то транзисторы VT4, VT5 могут работать без радиатора. Если мощность будет выше, то радиатор, конечно, понадобится.

Любопытно, что эта схема не нуждается в выключателе. При повороте движка резистора R3 до упора влево по схеме (уровень яркости ниже 10%), генерация сорвется из за сильной разбалансировки плеч мультивибратора (R4 против R3+R5). Транзисторы VT2, VT3 «заклинит» в положении, надежно запирающем VT4, VT5. СЛ погаснет.

Как установить диммер — выключатель с регулятором освещения вместо обычного

Контроллер управления освещением (или просто диммер, от англ. dim — затемнять) — устройство, с помощью которого можно регулировать интенсивность освещения помещения. Он работает в соответствии с принципом импульсной модуляции тока, изменяет и регулирует напряжение источника света и соответственно яркость. Контроллер освещения постоянно подключен к электрической цепи, и после поворота ручки изменяется яркость лампы. Используя это электрическое устройство, пользователь может в соответствии с потребностями, установить желаемые условия освещения — от самого яркого рабочего света до мягкой романтической затемнённости. В случае со светодиодными лампами — настраивается иногда даже цвет свечения.

Контроллер освещения

Контроллер освещения — это тот же самый переключатель, только регулируемый (поворотом, касанием или нажатием). С его помощью он не только увеличивает или уменьшает интенсивность освещения, но также включает и выключает лампу. В отличие от обычного переключателя который механически соединяет / отключает электрическую цепь, контроллер постоянно подключен к сети 220 В.

Яркость освещения изменяется с помощью контроллера света

Диммер — экономически выгодное устройство — в нужное время он уменьшает освещение до 10-50%, а количество потребляемой электроэнергии уменьшается и время работы ламп накаливания соответственно увеличивается. Кроме того, таким плавным регулятором можно управлять сразу несколькими группами ламп.

Монтаж регулятора и подключение к сети

Убедившись, что через провода нет электричества, вы можете смело снять изоляцию на 12-15 мм (сами провода должны выступать на расстояние 8-10 см из электрической коробки).

Необходимая длина проводов из стены — 8-10 см.

После выполнения этой операции (чтоб не вырвать провода лучше использовать специальные зачистные инструменты), проводник фазы соедините с зажимом регулятора, обозначенным буквой L (фаза). Иногда в других моделях зарубежных производителей он может быть отмечен стрелкой, направленной наружу — «выход» или буква P).

Подключение фазного провода к регулятору

Синий нейтральный провод присоединяется к клемме, обозначенной буквой N. Иногда в других моделях с маркировкой 0 или стрелкой, указывающей на клемму — «вход»).

Подключение нейтрального проводника

Заземляющий кабель обычно не участвует в подключении, поэтому его наконечник изолирован — вставлен в небольшой зажим (другие методы возможной изоляции смотрите тут).

Провод заземления изолируется с помощью отдельной клеммы

Если ваша модель контроллера света предусматривает это, заземляющий провод присоединяется к клемме на металлической панели, обозначенной таким знаком заземления.

Заземление регулятора 220В

Некоторые модели регуляторов должны быть заземлены подключением кабеля к их металлической панели.

Остается только вставить механизм регулятора с подключенными проводами в электрический короб и механически зафиксировать его там с помощью винтов и кронштейнов.

Механизм контроллера вставлен ​​в коробку

Важно правильно прикрепить панель, от этого зависит надёжность фиксации других частей регулятора и работы всего устройства. Устройство завинчивается винтами

Устройство завинчивается винтами

Установите верхнюю крышку на контроллер и закрепите ее отверткой (или защелками, в зависимости от модели диммера).

Устройство оснащено верхней крышкой, которая также должна быть закреплена винтом

Ручка вставлена ​​в нужное место на крышке регулятора.

Ручка вставлена и диммер собран

Теперь можно включить электрический ток в квартире и проверить, как работает установленный контроллер освещения.

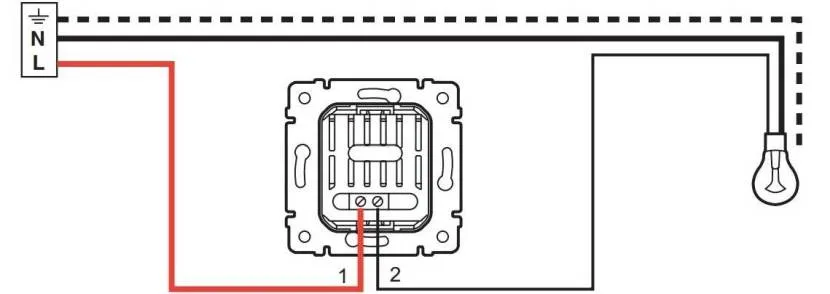

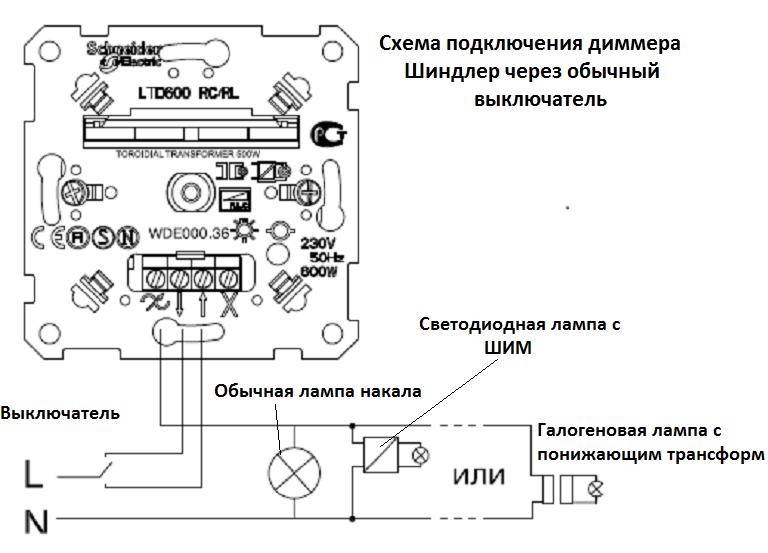

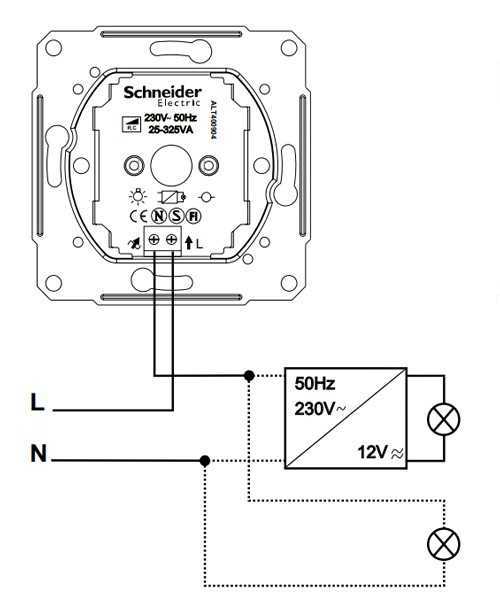

Как подключить диммер вместо выключателя на 2 провода

Для подключения моноблочного диммера вместо выключателя используется стандартная схема с двумя проводами. Для установки нужно:

• отключить напряжение в доме на распределительном щитке;
• проверить отсутствие сети с помощью индикатора;
• демонтировать выключатель, сняв с него защитную панель и отсоединив провода;
• найти фазный провод с помощью индикатора (он должен загореться при подсоединении к фазе);
• на вход светорегулятора подсоединить фазу, к выходному контакту подключить провод нагрузки для светильника.

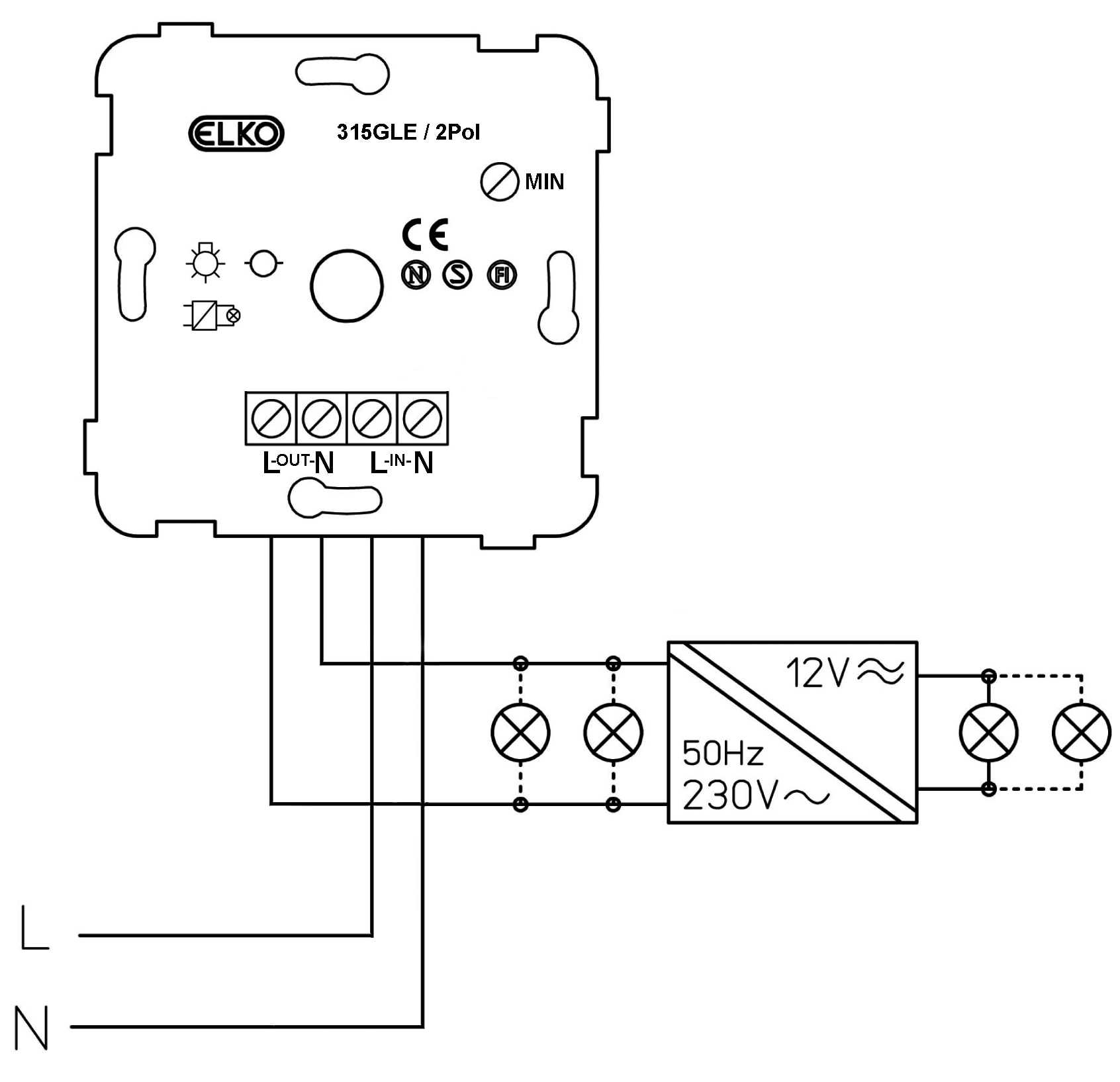

В регуляторах контакты имеют маркировку. L-in – фаза-вход, L-out – фаза-выход.

После нужно выполнить включение электричества и проверить работоспособность схемы. При корректной сборке яркость будет плавно меняться.

Установочные работы

На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света. Если у Вас уже есть готовая штроба, к которой подведены провода от распределительной коробки и светильника, самостоятельно подключить диммер можно следующим образом:

1. Отключаем электроэнергию в квартире.
2. Устанавливаем монтажную коробку в углубление.
3. Закрепляем жилы в соответствующих клеммах корпуса.
4. Помещаем корпус в штробу.
5. Откручиваем боковые винтики, чтобы прижимные лапки расперлись в стенках монтажной коробки.
6. Крепим декоративную рамку, закручиваем гайку и накручиваем колесико — конструкция собрана.
7. Включаем электроэнергию и проверяем правильность электромонтажных работ.

Вот по такой технологии производится подключение диммера и установка своими руками. Как Вы видите, ничего сложного в данном мероприятии нет, главное правильно выбрать тип ламп и модель устройства! С монтажом запросто справятся даже чайники в электрике, но если возникли какие-то трудности, лучше просмотреть видео инструкцию, предоставленную ниже.

Инструкция по правильной замене клавишного выключателя на светорегулятор

Наглядный видео урок по подсоединению проводов

Диммер для светодиодных ламп: что такое, какой выбрать, почему не работает

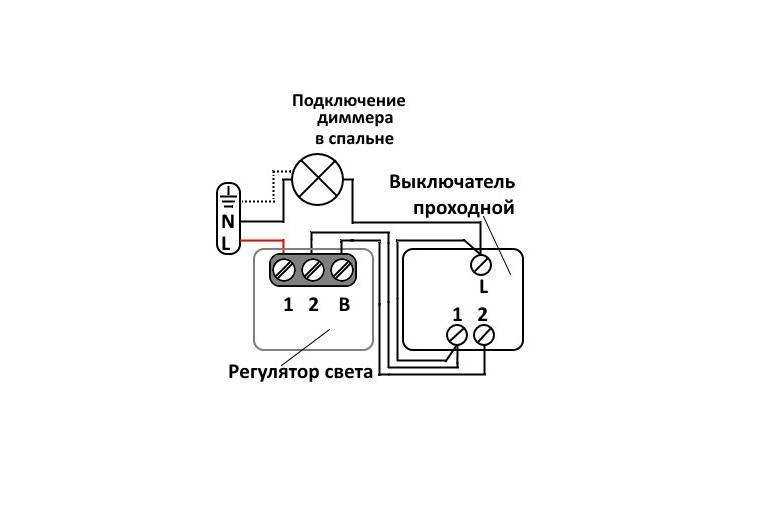

Проходной выключатель из обычного своими руками: 2 способа

Диммер: Виды, подключение и принцип работы

Диммер своими руками: устройство, принцип работы + как сделать диммер самому

Диммер своими руками: 5 схем сборки самодельного светорегулятора

Диммер — что это, принцип действия светорегулятора, преимущества и недостатки, область применения, схема подключения устройства

Требования и советы по эксплуатации

Перед тем как установить и подключить прибор (а схема подключения диммера будет рассмотрена несколько позже), вы должны ознакомиться с основными требованиями и рекомендациями. Все они приведены ниже.

Если подключается светодиодный диммер, то мощность осветительного прибора, который с ним используется, должна составлять минимум 40 Вт

Так, в случае меньшей мощности эксплуатационный срок вашего изделия заметно сократится.
Также важно, чтобы мощность светорегулятора была большей, нежели суммарная мощность всех светильников.
Категорически не рекомендуется устанавливать прибор в комнате, в которой температура воздуха составляет более 25-ти градусов. Дело в том, что перегрев отрицательно отразиться на последующей работе.
В случае подключения светорегулятора к светодиодам прибор должен подбираться исключительно высококачественный

В противном случае он может попросту не справляться с регулировкой освещения.
Наконец, в случае подключения прибора к люминесцентным светильникам должно, как уже отмечалось выше, подбираться особое приспособление.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

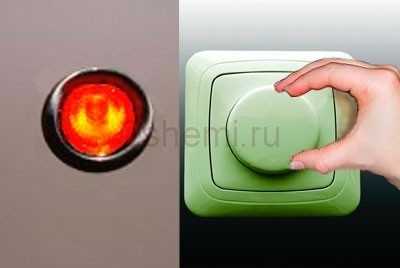

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

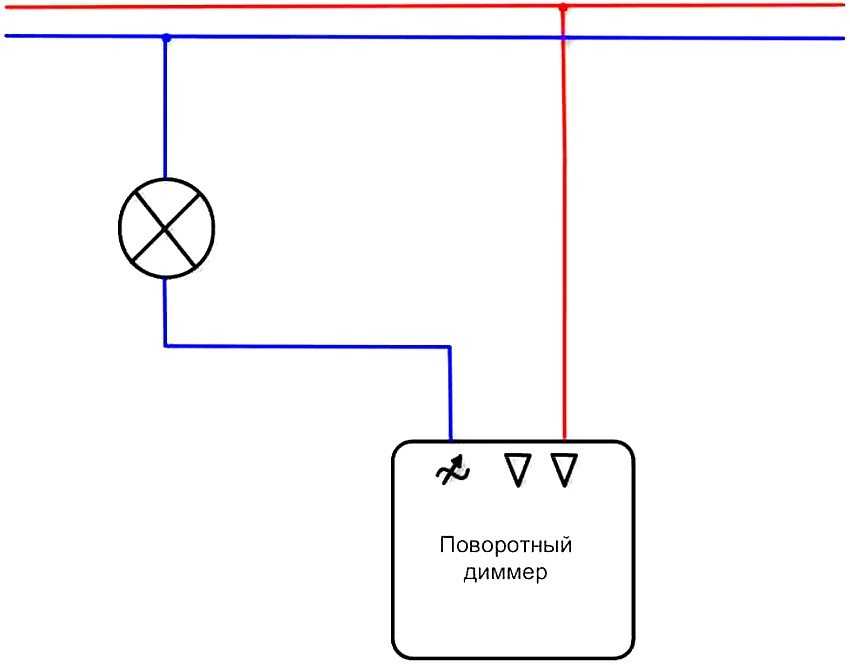

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.
