Реле давления для гидроаккумулятора: подключение, настройка, регулировка

Показатель давления воздуха в гидроаккумуляторе

Данный показатель оказывает сильное влияние на работу насосного оборудования, но не контролирует регулировку реле. Оно в любой ситуации будет начинать работу при настроенном нижнем и верхнем показателе давления, и это не зависит от характеристик воздуха в емкости.

Если внутри бака не будет воздуха, то это потянет за собой его заполнение жидкостью. Учитывая то, что вода почти не сжимается, давление в механизме будет достигать «верхнего» показателя сразу же, и насос незамедлительно отключится при закрытии крана. Также и каждое включение точки водозабора будет моментально включать насос, ведь давление упадет до минимального показателя. Это значит, что система будет работать также, как она бы это делала без гидроа. Слишком низкий показатель давления воздуха потянет за собой растягивание мембраны, а при пониженном давлении бак не будет заполняться жидкостью достаточно, воздух ее полностью заменит.

Чтобы насосная система работала в оптимлаьном режиме, и мембрана не повредилась, рекомендуют устанавливать давление воздуха на 1/10 меньше, чем минимальный показатель нижнего давления. В такой ситуации емкость будет нормально заполняться жидкостью, и мембрана не пострадает от сильного растягивания. Насосное оборудование в таком случае будет начинать работу с интервалами, которые будут равны показателю разницы давлений.

Также надо учитывать, что проверка давления воздуха в гидроаккумуляторе насосной системы необходима при отсутствии давления воды. Это значит, что нужно открыть нижний кран механизма, и слить оттуда жидкость.

Если учитывать все советы специалистов, то никаких проблем настройка реле давления не принесет, а оборудование прослужит еще очень долго без необходимости в ремонте. Если же нет уверенности в своих силах, то лучше пригласить мастеров, они настроят систему за считанные минуты.

Подготовка к настройке реле давления

Регулируют прибор в процессе первоначальной установки. После, настройка проводится по мере необходимости. Например, возникли проблемы в системе водопровода. При этом предстоит уточнить, в чем собственно причина неполадки. Дело может оказаться не в реле.

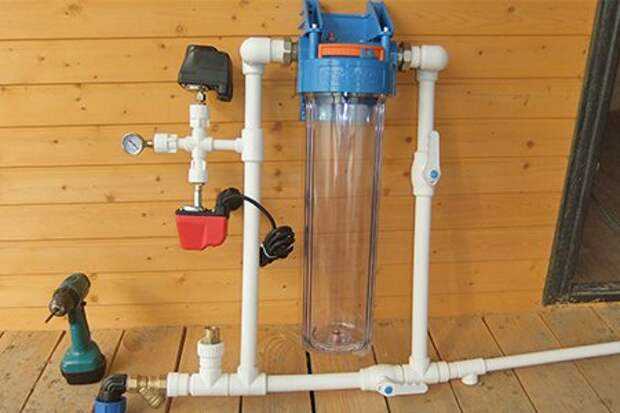

Вторым основным моментом принято считать водную очистку. И приборе, и в гидравлическом аккумуляторе присутствует мембрана из резины. При попадании песчаной массы в трубу, резиновый элемент портиться. Он уже не держит требуемый уровень давления. Необходимо наличие очистительных фильтров.

Электрическое питание обычно проверяется, когда после полного слива воды, насос так и не заработал.

Рейтинг лучших бюджетных реле

Если ведется поиск недорогих конструкций, то их можно приобрести по 10$. Характеризуются простым устройством и набором базовых характеристик, а также низкой точностью. Однако, основной недостаток заключается в эксплуатационном сроке. Самый дешевый набор – не лучший вариант для покупки. Первоначальные затраты будут минимальными, однако вскоре потребуется покупка нового реле или вспомогательных комплектующих.

В том случае, если не планируются большие траты, но необходимо наладить бесперебойное водоснабжение, то следует обратить внимание именно на среднюю ценовую категорию. Такие модели отличаются приемлемым показателем точности и высокой надежностью. Стоимость набора составит 20-40$

Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей

Стоимость набора составит 20-40$. Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей.

Italtecnica PM/5-G

Реле итальянского производства. Оптимальная подпитка осуществляется от сети в 220 В. Внутри системы вода не должна превышать температуру в 40°С. Основной показатель регулируется в диапазоне 1,2-2,5 бар. Для выключателя этот показатель составляет 1,8-4,5 бар. В комплект входит патрубок с резьбой ¼. Допустимый показатель мощности – 15,4 тыс. Вт.

Цена – 700 руб.

Italtecnica PM/5-G

Достоинства:

• приемлемая цена;
• ручная регулировка;
• сборка.

Недостатки:

не обнаружены.

Aquario PS-5/2

Итальянская сборка от известного бренда. Питается от сети 220 В. При этом коэффициент рабочего напора составит 10 бар. Заводские настройки стандартизированы: выключение – 2,8 бар, включение 1,4 бар и менее. Ручная регулировка допускает и позволяет работать в диапазоне 1-5 бар. Заявленный класс защиты IP54. Функционирует в системах с холодной водой, при этом температура рабочей среды не должна превышать 40°С.

Стоимость – 650 руб.

Aquario PS-5/2

Достоинства:

• приемлемая стоимость;
• дизайн;
• присутствует возможность ручных настроек;
• качество сборки;
• класс защиты.

Недостатки:

встречаются подделки.

Джилекс РДМ-5

Прекрасная модель от отечественного производителя. Подпитка от сети осуществляется от 220 В. Заявленный класс защиты – IP44, что позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Становится возможным установка вспомогательных помп, чья мощность не будет превышать отметку в 1100 Вт. Температура воды в системе не должна превышать 35°С.

Цена – 600 руб.

Джилекс РДМ-5

Достоинства:

• приемлемая стоимость;
• быстрый монтаж;
• класс защиты.

Недостатки:

• часто попадается брак;
• заявленный класс защиты не спасет корпус от скорой коррозии;
• контакты быстро выгорают.

WWQ RD-2

Модель от российского производителя. Функционал позволяет работать в системах, где температура воды не превышает 40°С. Резьба ¼ используется для присоединения агрегата к системе. Стоит отметить, что для обеспечения нормальных показателей, оно не должно превышать 0,5 Мпа. Питается от сети в 220 В. Производителем обозначен класс защиты IP44. Это позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Также корпус защищен от попадания мелкого сора внутрь изделия.

Цена за комплект – 550 руб.

WWQ RD-2

Достоинства:

• приемлемая стоимость;
• показатель надежности;
• простота монтажа;
• защита корпуса от влаги и пыли.

Недостатки:

габаритов присоединительного патрубка может оказаться недостаточным для осуществления комфортного монтажа.

Unipamp LP-3

Бюджетный прибор от проверенного временем отечественного производителя. Представляет собой реле защиты от сухого хода. Подпитка осуществляется от 220 В. При этом температура внутри системы не должна превышать отметку в 40°С. Заявленный класс защиты IP44, поэтому может применяться в помещениях с повышенным уровнем влажности. ¼ — диаметр для присоединения. При напоре в 0,5 бар и менее, осуществляется отключение оборудования. Таким образом, прибор не будет работать вхолостую при отсутствии воды. Также следует отметить, что используемая рабочая среда выполняет функцию охлаждения, в котором прибор нуждается. Цепь разомкнется при показателе в 2,8 бар.

Цена – 500 руб.

Unipamp LP-3

Достоинства:

• приемлемая стоимость;
• имеется защита от холостого хода;
• надежность;
• простота конструкции.

Недостатки:

эксплуатационный срок.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

1. Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
2. Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2″. Максимальное давление — до 10 бар.
3. Электронное реле РДЭ-10 Универсал-1,5 G1/2″, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2″. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

1. Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4″. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
2. Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2″. Максимальная коммутируемая мощность — 2.2 кВт.
3. Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2″. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений
Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Виды гидробаков

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

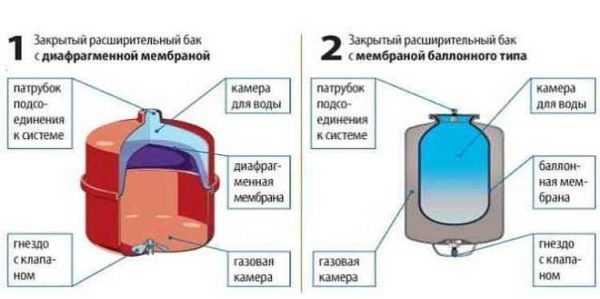

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

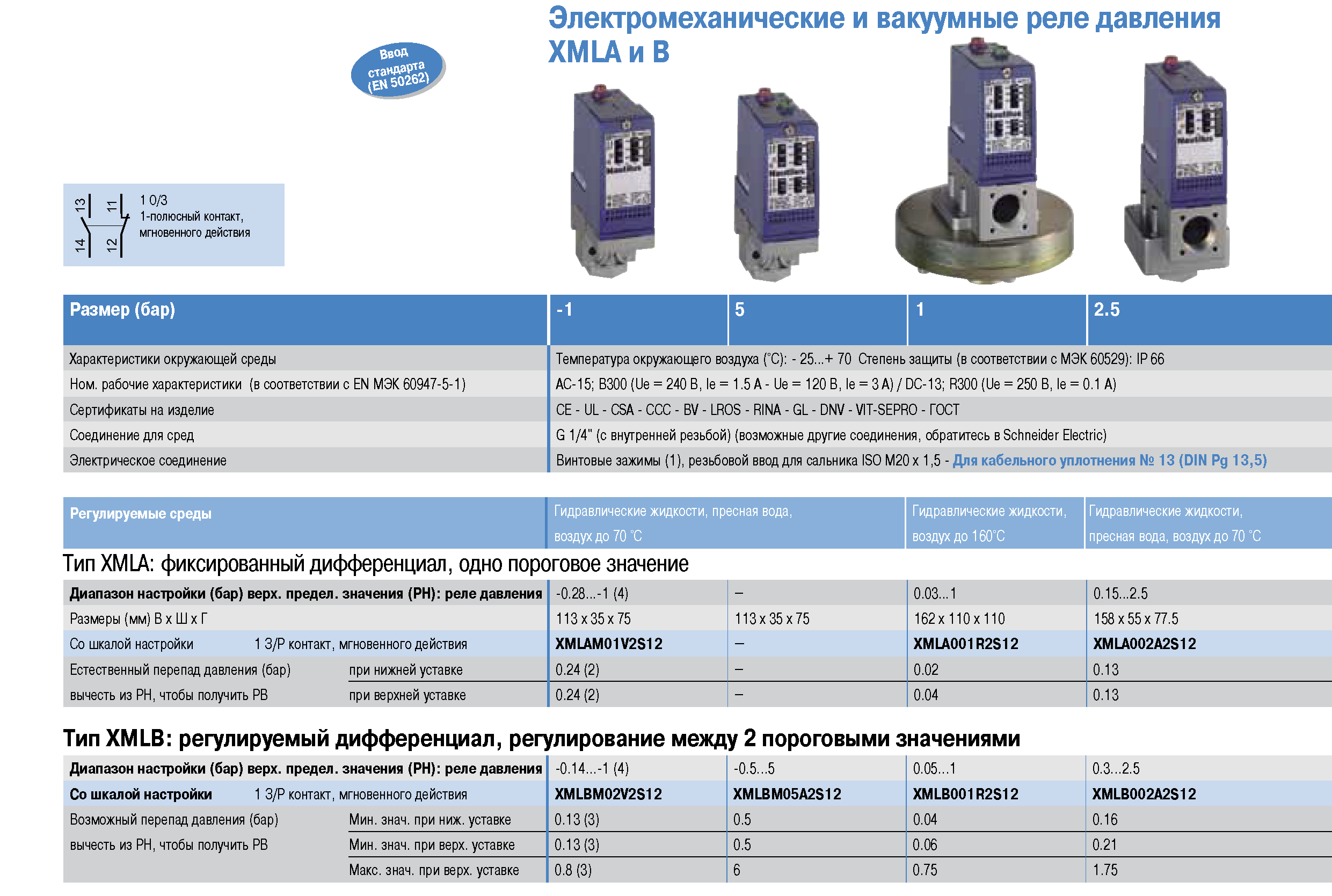

Какой фирмы лучше купить

Принцип устройств, приведенный ниже, не имеет видимых отличий. Применяется самый простой алгоритм их функционирования:

• реле подключает к насосной системе в момент, когда коэффициент в ней достигает критического уровня;
• при достижении внутри системы максимального показателя, реле автоматически разорвет связь между установленными контактами.

ACP

Одна из самых хороших и популярных моделей – «PM-5». Конструкция от китайского производителя, которую часто путают с изделием сухого хода. При обзоре предоставленных характеристик и схемы можно прийти к выводу, что они разнятся. К достоинствам можно отнести цену комплекта. Подобная стоимость имеет и темную сторону. К основным недостаткам относят:

• гарантийный срок – весьма облачное значение, до его окончания они не доживают;
• отсутствует реальная защита от пыли и влаги;
• используются обычные контакты, не посеребренные (в ключевой момент контакты могут не разомкнуться).

Грундфос

Надежные конструкции от проверенного временем датского концерна. Репутация у него чистая.

Достоинства:

• огромный ассортимент качественной продукции;
• основное отличие между моделями – пределы срабатывания;
• лишь отдельные приборы относятся к категории слаботочных (такие нельзя подключать непосредственно к сети, и в помещениях с повышенным показателем влажности);
• высокий показатель надежности;
• уровень защиты – IP52 (кессоны и подвалы – вот неполный перечень помещений, в которых допускается их установка).

Исходя из многочисленных отзывов, можно прийти к выводу, что стоимость конструкций, как и узнаваемость продукции, основана на популярности бренда. Аналогичные по характеристикам изделия отечественного производителя ничем не уступают заграничным, к тому же их средняя цена гораздо ниже.

Italtecnica

Продукция от итальянского концерна. Именно такой комплект лучше купить для частного дома. Наряду с насосным оборудованием, используется модификация, именуемая –PM/5. Покоряет рынки за счет высоких показателей надежности, качества и приемлемой стоимостью. Монтаж происходит в контур ХВС. Пределы регулирования измеряются в барах и имеют значение – 1 (для нижнего) и 5 (для верхнего). Гарантийный срок – один год.

Достоинства:

• изоляционная прокладка на корпусе;
• использование специального покрытия (антипригарного);
• контактная группа состоит из медных ламелей;
• материал изготовления корпуса – пластик.

Condor

Прекрасный образец от немецкого концерна, который завоевал множество положительных отзывов от пользователей. Особенностью моделей считается то, что в работе они показывают полную безотказность.

Достоинства:

• диаметр разъемов позволяет осуществить подключение манометра;
• простота ремонта;
• обладают универсальными настройками, по сравнению с аналогичными приборами;
• посредством вращения осуществляется регулировка;
• основной элемент – двухполюсный (размыкается одновременно и ноль и фаза).

Недостатки:

завышенная стоимость.

Юнипамп

Отечественный производитель, продукция которого ориентирована на европейский рынок. Помимо приемлемой стоимости, характеризуются выпуском высококачественных изделий. Высокий рейтинг приобрели во многом благодаря различным модификациям.

Достоинства:

• присоединение происходит лишь на ¼ дюйма;
• манометр входит в комплект;
• работает в комплексе с насосами мощностью 1,5 кВт и менее.

Недостатки:

часто встречается брак.

Danfoss

Самой популярной серией этого датского производителя принято считать KP-1. Стоимость комплекта высокая, однако, более чем оправдана.

Достоинства:

• настроечная шкала, которая не подразумевает использование манометра;
• применяемые контакты позолочены, что делает «залипание» практически невозможным.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

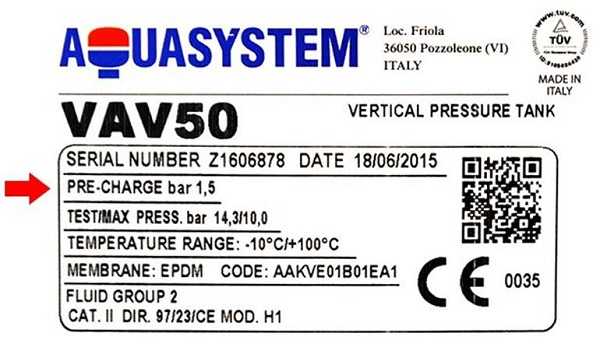

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

1. Отключите оборудование от электросети.
2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Специфика эксплуатации

Перекачиваемая вода в домашних системах подразумевает несколько параллельных процессов:

• транспортировка жидкости к потребителю;
• охлаждение перекачивающего оборудования;
• смазка эластичных элементов насоса

Особенно заметны негативные последствия неправильной эксплуатации у вибрационного оборудования, которое является наиболее популярным в бытовых схемах водоснабжения. Также недопустимым считается явление для погружных, поверхностных и дренажных аппаратов.

Для того, чтобы сгорел погружной насос, достаточно 5 минут работы без воды

Если не предусмотрена защита от сухого хода скважинного насоса, то в результате происходят следующее:

• подвижные элементы разогреваются и повышают температуру смежных узлов;
• большинство деталей подвергается деформации;
• в определенной ситуации случается заклинивание, что приводит к выходу из строя электрической части.

При проверке состояния вышедшего из строя оборудования специалисту не составит труда определить причину данного состояния. О ней свидетельствуют характерные деформационные признаки элементов конструкции. В инструкциях к оборудованию производитель четко обозначает недопустимость эксплуатации насосов в отсутствии залитой в рабочие полости жидкости.

Один из примеров сгоревшей обмотки — первый явный признак для мастера

Предположительные «виновники» поломки

Существует несколько наиболее часто встречающихся причин, которые приводят к экстремальному режиму работы помп:

• Несбалансированная мощность насоса. В такой ситуации происходит быстрая откачка жидкости по причине недостаточного дебета скважины или для насосов, у которых заборная часть располагается выше динамического уровня.
• Схема подключения имеет участок заборной трубы, в которой имеется разгерметизация. Через отверстие станет внутрь проходить воздух.
• Засорилась труба откачивания, что нередко бывает у поверхностных моделей насосов.
• Работа гидравлики ведется при пониженном давлении.
• Во время откачки жидкости из любой емкости необходимо не допускать захвата воздуха.

Без установленных автоматических систем справится с недопущением «сухого хода» достаточно проблематично.

Какая бывает защита от сухого хода для насосной станции

Одним из главных факторов получения надежной схемы является монтаж автоматики. К подобному оборудованию относят следующие компоненты:

• датчик сухого хода для насоса;
• реле сухого хода для станций или насосов;
• реле давления;
• поплавковый выключатель.

Датчик потока воды

В схемах задействуют специальные датчики сухого хода, которые фиксируют скорость воды, пропускаемой насосом. В конструкции датчика предусмотрен клапан (лепесток), расположенный на участке протока, и герконовый микропереключатель. На одной из сторон подпружиненного клапана имеется магнит.

Схема подключения датчика потока воды

Алгоритм, по которому работает данный датчик, следующий:

• вода проталкивает клапан;
• за счет толчка пружина сжимается;
• контакты замыкаются и оборудование начинает работать.

Как только поток ослабевает или полностью заканчивается, давление на клапан прекращается, соответственно, пружина ослабевает, магнит отходит от переключателя и контакт разрывается. Работа помпы останавливается. При появлении воды весь цикл повторяется в автоматическом режиме.

Данный датчик встраивается в гидравлическое оборудование небольшой мощности. Его работа заключается в балансе между двумя величинами: потоке и уровне давления. Позитивными качествами являются такие характеристики:

• компактные габариты;
• простота монтажа;
• быстрота реакции на отключение.

Мини АКН

При необходимости установки универсальной защиты специалисты рекомендуют воспользоваться прибором для аварийных режимов мини АКН. В основе его лежит электронная защита самовсасывающего оборудования, которая реагирует на заданные параметры.

Преимуществами прибора являются:

• минимальное энергопотребление;
• небольшие параметры;
• комплексная защита от экстремальных режимов;
• высокая степень надежности;
• простота установки.

Работа без установленной защиты

В определенных случаях можно обойтись без монтажа дополнительных защитных узлов. Это возможно в следующих ситуациях:

• отбор жидкости осуществляется из источника, в котором постоянно есть вода;
• проводится непосредственный визуальный контроль за уровнем жидкости;
• высокий показатель дебета в скважине.

Если слышно, что агрегат начинает останавливаться, точнее «захлебывать», его необходимо самостоятельно отключить от сети. Запускать гидравлику повторно без проверки не рекомендуется.
