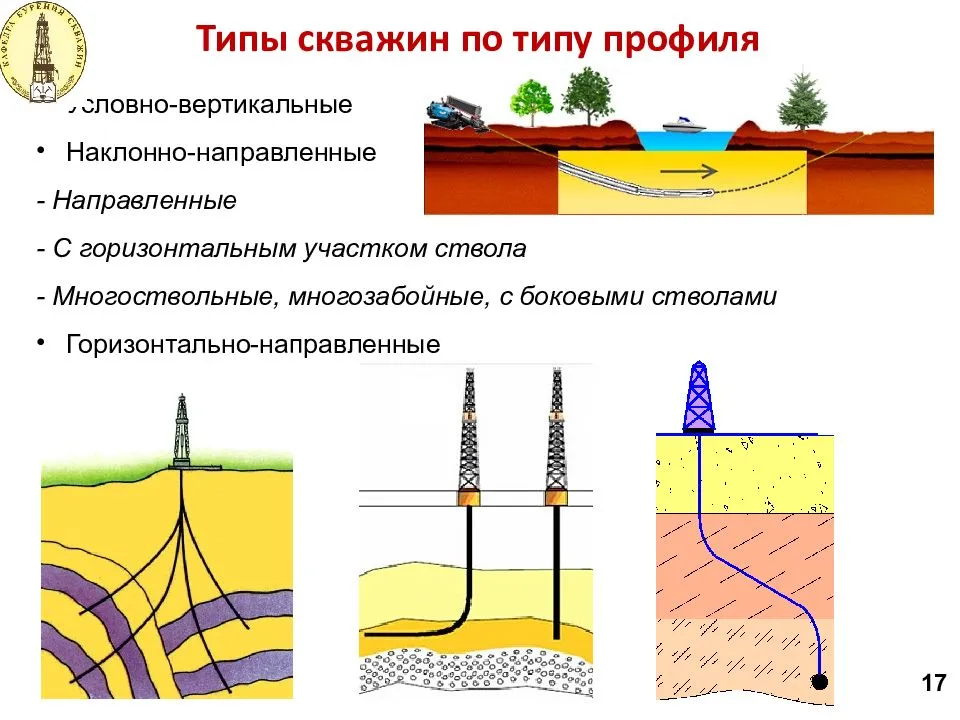

Виды буров для бурения скважин на воду

Популярное оборудование для скважин на воду МГБУ в России

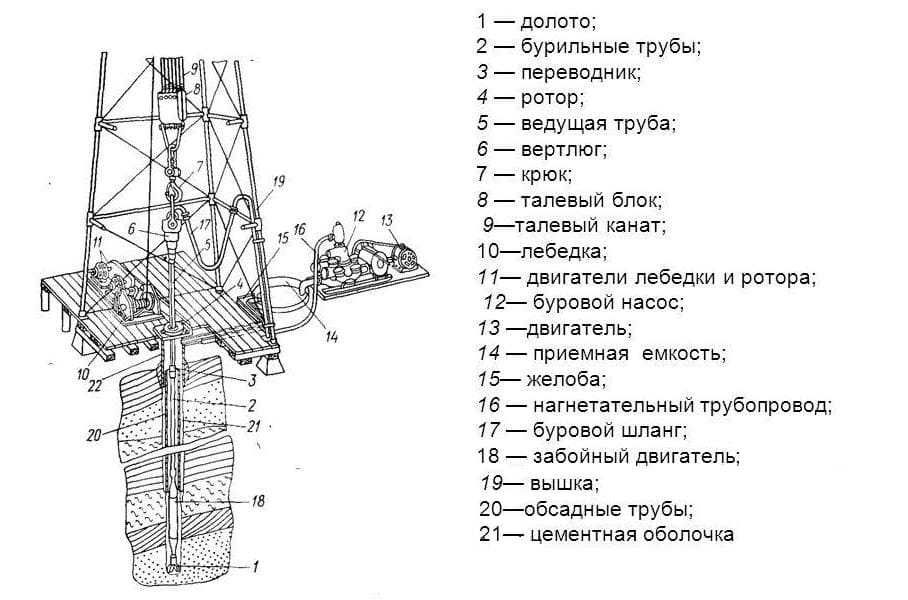

Оснащение классифицируется на две категории:

1. Опускатель (подъемник) буровых колонн. Работы выполняются при помощи буровой вышки, лебедки, полиспастовой системы.
2. Бурильные принадлежности и инструменты. Это роторы, буровой насос, вертлюги с буровыми шлангами, забойные моторы и силовые приводы.

Все перечисленное можно приобрести в России.

Доукомплектовать комплекс также можно. Для этого покупают разнообразные резцы, кувалды, ключи, тросы, блоки и прочие мелочи, которые также стоят денег, и их нужно учитывать при составлении сметы. Среди производителей надежного производительного, неприхотливого и долговечного оборудования на рынке можно встретить отечественные и западные бренды. Хорошо себя зарекомендовали итальянские производители.

Использование перфоратора для изготовления бура

Самодельные буры имеют некоторые минусы, несмотря на то, что их изготавливают по собственным чертежам, учитывая собственный рост и вид грунта. Среди основных недостатков следует выделить то, что с помощью подобных приспособлений удается выкапывать не очень глубокие ямы, а работать с ними на твердых грунтах бывает довольно сложно. Все это, как правило, относится к ручным приспособлениям.

Если соединить рабочую часть с перфоратором, удастся повысить производительность труда. В основе такого бура будет лежать земляной шнек, перфоратор и переходник. Последний можно заменить редуктором. Важным фактором является количество оборотов перфоратора и мощность. Оптимальное значение последнего параметра для ручной модели составляет 2 кВт.

В зависимости от количества оборотов, бур можно соединить с патроном перфоратора через редуктор. Если мощность составляет 2 кВт, то редуктор не понадобится. Если вы хотите изготовить земляной бур из перфоратора своими руками, то понадобится инструмент, который выдает число оборотов рабочей насадки до 300 в минуту. Эта величина может уменьшаться. Она зависит от свойств почвы на участке. Для изготовления бура из перфоратора необходимо подготовить некоторые материалы и инструменты, среди них следует выделить:

• УШМ.
• Электрическую дрель.
• Металлическую арматуру.
• Кабель.
• Розетки.
• Сварочный аппарат.
• Материал для режущей части.

Если вы задались вопросом, как сделать земляной бур своими руками, то необходимо уделить особое внимание насадке. Для ее изготовления от прута или трубки с помощью болгарки необходимо отрезать кусок длиной 1 м

К нижнему концу следует присоединить ножи

От бура отрезается основание для установки насадки в перфораторный патрон. Отрезанный фрагмент после этого нужно приварить к трубке

К нижнему концу следует присоединить ножи. От бура отрезается основание для установки насадки в перфораторный патрон. Отрезанный фрагмент после этого нужно приварить к трубке.

Земляной бур из дрели своими руками можно выполнить по той же технологии. Если от старого электроинструмента не использовать основание, из прута следует выточить посадочное место для патрона. Туда может быть вставлен переходник. Помимо ручной модели, вы сможете сделать стационарную бурильную установку. Чтобы обеспечить электропитание, следует приобрести или самостоятельно сделать удлинитель.

Способы изготовления необходимого оборудования

Для любого из перечисленных способов потребуется использование специфического оснащения. Основным достоинством буровых приспособлений является то, что они позволяют обойтись без использования заводских устройств и оборудования. Все, что нужно для работы, дачник сможет сделать своими руками.

Прежде всего необходимо подготовить:

• вышку или самодельное устройство для бурения;
• бур, соответствующий диаметру скважины;
• лебедку и канат;
• стальную трубу.

Ручной шнековый бур

Для того чтобы изготовить стандартный шнек, необходимо произвести следующие действия:

1. Соединить держатель, наточенные режущие лопасти и части штанги при помощи специальных муфт. Трубы для наращивания колонны желательно приобретать металлические.
2. Для обеспечения надежности всей возводимой конструкции отдельные крепежные фитинги дополнительно затягиваются болтами. Это необходимо для того, чтобы при вращении приспособления в обратную сторону исключить вероятность развинчивания стержней.
3. Лопасти делаются из прочных стальных пластин. Толщина листа должна составлять 3 мм или больше.

Абиссинская скважина-игла

Конструкция данного инструмента состоит из следующих элементов:

• наращиваемой металлической трубы, внутренний диаметр которой 1-2 дюйма;
• конусообразного стального наконечника, диаметр которого чуть больше, чем трубы, чтобы уплотненный грунт не повредил установленное над ним оборудование;
• 80-сантиметрового щелевого фильтра, устанавливаемого на иглу и выполненного из мелкой сетки.

Участок перфорации обматывается проволокой или сеткой из нержавеющей стали. Над фильтром внутри трубы крепится обратный клапан. Для обустройства абиссинского колодца не понадобится тренога, шнек для бурения и промывочный насос.

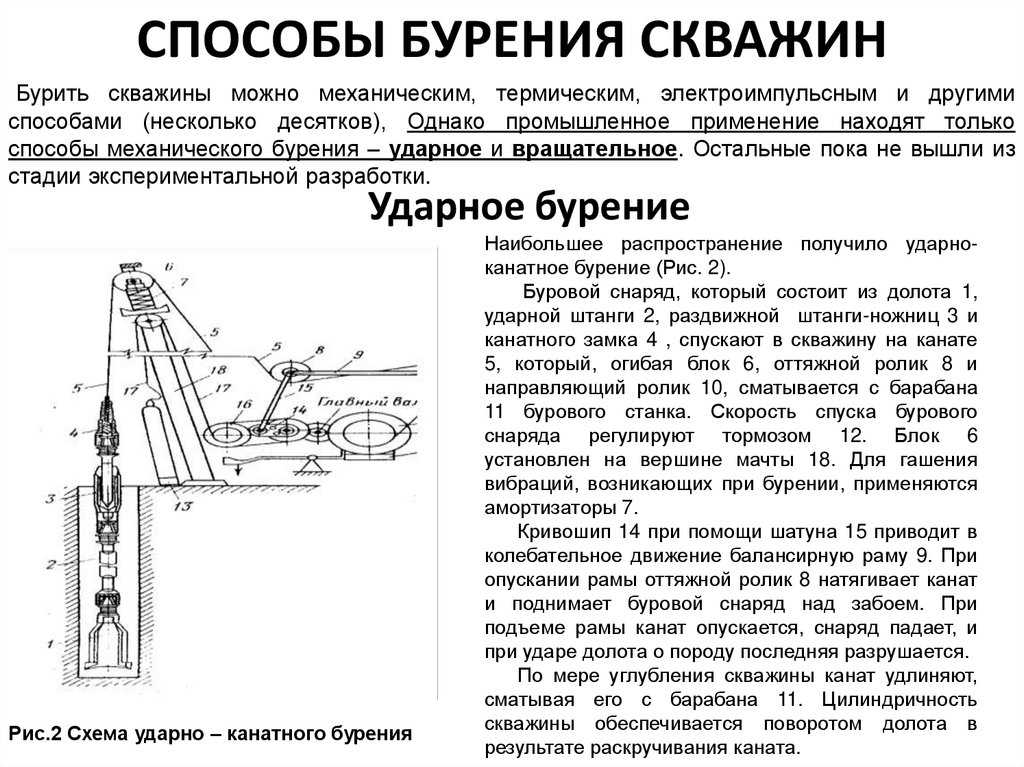

Желонковое бурение

Желонковое бурение.

Основным рабочим инструментом является желонка. При ее помощи происходит извлечение слоя грунта после его разбивания ударно-канатным способом.

Изготавливают ее из достаточно тяжелого отрезка трубы, имеющей заостренный острый край или зубья для разрыхления породы. Это достаточно простая конструкция, оснащенная плоским клапаном.

Шарнирное соединение фиксирует пластину для клапанного механизма, благодаря чему обеспечивается свободное открытие и закрытие. В данном приспособлении ограничителем выступает металлический стержень. К внутренней части клапана при помощи сварки приваривается прут.

Гидробурение

При данной технологии грунт разрушается напорной струей. Здесь также используется желонка, с помощью которой формируется круглое отверстие. Для подачи воды на отрезке толстостенной трубы крепится шланг. Компрессор обеспечивает необходимое давление подаваемого водного потока. Между резервуаром и скважиной устанавливается насосное оборудование.

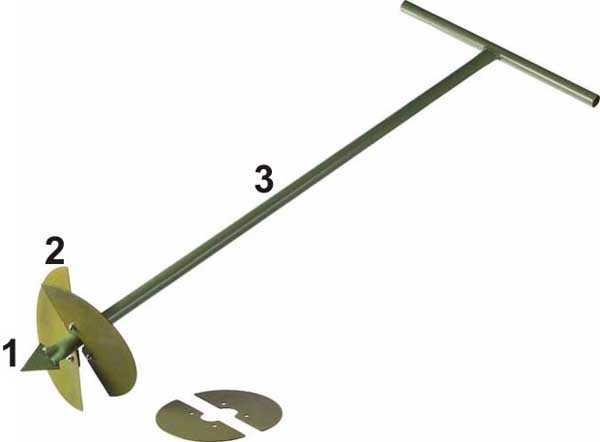

Конструкция земляного бура

Принципиально каждый бур состоит из трех основных элементов:

1. Пика, которая погружается в грунт первой и центрирует весь инструмент на первых этапах бурения. Некоторые варианты шнековых буров и конструкций с землеприемником не оснащаются пикой.
2. Режущая часть, выполненная в виде шнека, половин дисков или имеющая иную конфигурацию.
3. Цельный или сегментированный стержень, к нижней части которого крепятся рабочие элементы, а к верхней – рукоятка или штифт для подключения к моторизированному блоку.

Различные типы и комбинации этих элементов составляют разницу между видами буров. Садовый бур снабжается пикой и двумя лопастями, закрепленными на основном стержне под определённым углом (как правило, 35-40 градусов к перпендикуляру оси). Это не самый производительный инструмент, используемый для устройства лунок под посадку или отверстий для небольших опор.

Шнековый бур – специфический вариант для быстрого устройства скважин под опоры ограждения. Он снабжается спиралевидной лопастью с несколькими витками для отвода грунта, которые режет лезвие в нижней части шнека.

Бур с землеприемником представляет собой отрезок трубы большого диаметра, в нижней внутренней части которой закреплены лезвия чаще всего снабжаемые зубьями. При вращении бура они заполняют объем трубы над ними, после чего инструмент извлекается из земли.

Бур для свай ТИСЭ представляет собой инструмент предыдущего типа, снабженный откидывающимся лезвием для устройства расширений канала для заливки свайных оснований. Иногда вместо режущей части землеприемник снабжается глухим дном для сбора грунта, выбираемого откидным лезвием.

Как изготовить спиральный бур?

Чтобы самостоятельно изготовить спиральный бур в домашних условиях понадобятся такие инструменты, аппаратура и материалы:

• сварочный агрегат;
• измерительная рулетка;
• болгарка;
• стальной пруток диаметром 25 мм необходимой длины в качестве будущего стержня;
• труба диаметром 25–32 мм;
• стальные диски (можно применить разрезанный пильный диск от циркулярной плиты требуемого размера).

Порядок действий, которого следует придерживаться при самостоятельном изготовлении винтового бура:

Спиральный бур своими руками

• Необходимо распилить диск из стали на два полукруга.
• Обе части бывшего диска нужно хорошо заточить.
• Стальной прут диаметром 25 мм также необходимо заострить с одной стороны.
• От заточки, на расстоянии 20–25 см нужно оставить отметку в виде насечки.
• К отмеченному месту на прутке следует приварить под углом 20 градусов, заготовленные ранее, полукруги из стального диска.
• Суммарный угол между полукруглыми лезвиями должен равняться 40 градусам.

Гипотетически, шнековый бур можно изготовить, применяя для этого стальную спираль. Для этого необходимо достать полосу инструментальной стали, разогреть её до температуры, при которой её можно согнуть в спираль с требуемым шагом и соответствующим диаметром. Далее, спираль закалить, а уже потом приварить к прутку. Однако в домашних условиях выполнить эти действия качественно почти нереально.

Ложковый бур

Еще один тип самодельных конструкций для выполнения самостоятельного роторного бурения скважин на воду – бур-ложка, или ложковый бур. Он используется для работ по изготовлению скважин на воду в грунте небольшой плотности, в частности, в песчаных грунтах и смешанных песчано-глинистых грунтах.

Он выглядит как цилиндрическая конструкция из металла с нижней и боковыми режущими кромками. Срезаемый ими грунт попадает во внутреннюю полость стального цилиндра бура и удерживается внутри за счет внутреннего уплотнения грунта и его прилипания к стенкам цилиндра. После каждого цикла проходки вся конструкция поднимается вверх и на поверхности очищается от земли. За один раз можно углубляться в грунт на достаточную глубину (до 40-ка сантиметров).

Для того чтобы сделать ложковый бур для бурения скважин на воду, нужен отрезок стальной трубы длиной около 70-80 сантиметров. Диаметр трубы подбирается в зависимости от планируемого диаметра будущей скважины. В нижней части делается прорезь, ширина которой зависит от качества грунта на участке: для сыпучей почвы с преобладанием песка прорезь может быть 6-8 миллиметров, для глинистых грунтов – несколько шире.

Существует также вариант, как самому сделать ложковый бур несколько иной конструкции – со небольшим (10-20 мм) смещением оси нижнего ковша относительно основной оси, так называемым эксцентриситетом. Ось приваренного сверла должна совпадать с осью вращения, что позволяет делать диаметр скважины несколько большего диаметра, чем размер ложечной конструкции. Больший диаметр бурения удобен тем, что при риске обвала стенок вследствие рыхлости грунта можно делать одновременную обсадку скважины. Сам бур будет проходить внутри обсадной трубы.

В верхней части ложечной конструкции приваривается отрезок трубы или металлического стержня для крепления бура со штангой и далее с рукояткой для вращения. Наращивается бурильная колонна так же, как при выполнении шнекового бурения на воду.

Процесс изготовления ложкового бура

Для того, чтобы изготовить самодельный бур-ложку, следует подготовить нехитрый набор инструментов:

• металлическую трубу нужного диаметра;
• металлические уголки;
• углошлифовальную машинку;
• слесарные тиски;
• рулетку.

Можно изготовить ложковый бур даже из старого газового баллона, если его диаметр окажется подходящим для изготовления скважины на воду. От него отрезается нижняя часть длиной около 250-ти миллиметров, а на торце надо сделать разрезы, которые будут выполнять функцию разрыхления и резания грунта.

На следующем этапе в стенках баллона вырезаются узкие вертикальные окна, через которые удаляется набивающийся внутрь в процессе работы грунт. Размер окон – 50х200 миллиметров.

Вверху баллона сверлится отверстие для вваривания будущей ручки вращения, крепление которой можно усилить за счет крепления перемычек, привариваемых между трубой и верхней поверхностью баллона.

На следующем этапе работ приваривается рабочее сверло из металлической полосы длиной 200 миллиметров и шириной 35 миллиметров. Толщина металла – 3 миллиметра. Полоса загибается в слесарных тисках в виде спирали, ее нижняя часть срезается под 45° и затачивается. Полученное сверло приваривается к буру.

Ручки бура можно изготовить из арматуры, на которой надо закрепить короткие отрезки труб для удобства работы.

2 Применение самодельного бура: подготовка

После того, как буровая установка своими руками была успешно сделана, можно приступать непосредственно к процессу бурения скважин. В общем, используя бензобур, все работы делаются в определенной последовательности:

1. Разрабатываем небольшой подготовочный котлован или шурф.
2. Собираем и монтируем все инструменты.
3. Выполняем разработку пробного отверстия.
4. Продолжаем бурение, пока не дойдем до водоносных слоев.
5. Прокачиваем скважину, устанавливаем , подготавливаем ее к дальнейшему использованию.

Выкапывается шурф размером 1,5*1,5*1,5 метра. В обязательно порядке все стенки шурфа надо оснастить обычными деревянными досками или пластинами из надежного металла, дабы избежать возможного разрушения.

Собирается тренога либо из 3 брусьев, либо из металлических труб. Длина материала, как в первом, так и во втором варианте должна составлять примерно 3-4 метра. С помощью бензопилы можно нарезать трубы или брусья необходимых параметров.

Брусья или трубы выкладываются в треугольной форме, после чего создаются отверстия таким образом, чтобы в них можно было просунуть трубу. Помещается труба, но обязательно учитывается фактор надежности, ведь конструкция должна уверенно стоять и не распадаться.

Земляной бензобур закрепляется к концу троса, после чего можно приступать к бурению скважины на воду. Для бурения скважин применяется . Если для разработки скважин необходимо пройти слишком большое расстояние или создать крупное отверстие в грунте, то используют двойной земляной ямобур с возможностью контроля вместе с напарником.

Следует помнить, что если делать водозаборы небольшой глубины, то для того чтобы извлечь буровую колону совершенно не понадобится применять вышку. Бурильные штанги чаще всего создаются вручную. С такой целью используются обычные металлические трубы, которые нужно надежно соединить между собой.

Снизу штанги монтируется бур. Теперь нужно приступить к процессу изготовления кромок, но при этом нужно учитывать, что во время функционирования инструмента, они должны эффективно срезать почву, вращаясь согласно часовой стрелке.

2.1
Процесс бурения

Выкапывается яма приблизительно на 2 штыка стандартной лопаты, благодаря чему можно четко определить вектор, в котором будет работать ямобур. Сначала работать может один человек, но чем дальше устройство будет проходить вглубь грунта, тем тяжелее будет казаться весь процесс, а поэтому понадобится помощь других людей.

Некоторые с целью сделать работу немного легче, прежде чем использовать бензобур существенно увлажняют землю. В то время, когда с поверхностью земли начнет сравниваться рукоятка инструмента, надо монтировать еще одно колено.

Делая бур своими руками для скважин на воду и выполняя их непосредственную разработку, надо обязательно позаботиться о том, чтобы почва во время работы ни в коем случае не начала обсыпаться. С такой целью, чаще всего устанавливают так называемые обсадные трубы.

Теперь садовый ямобур должен войти в водоносный пласт. Чтобы определить эффективность такого вхождения, учитывают степень влажности. То есть, если удалось достичь водоносного слоя, то нужно аккуратно переместить бензобур до этого же водоупорного пласта. Таким образом, можно рассчитывать на максимальное количество питьевой воды в скважине.

В самом конце нужно устранить грязную воду. Используя или погружной тип насоса, она извлекается сначала в количестве примерно 3 – 4 ведер, но если чистая вода так и не появилась, то нужно пройтись вглубь скважины еще приблизительно на 2 метра.

В общем, как видно, сделать бур своими руками возможно, но нужно приложить некоторые усилия. С помощью бензопилы, насоса, лопаты и других инструментов, имея все необходимые материалы, человек обязательно сможет обеспечить водой свой садовый участок, хотя это конечно займет больше времени, чем если бы вы обратились к профессионалам.

2.2
Пример самодельного бензобура из бензопилы (видео)

Бурение скважин на воду в мягких грунтах можно выполнять без вызова специализированных бригад, делая это своими силами. Глубина скважины не может превышать двадцати метров, этого достаточно для забора хорошей воды. Бурение вполне возможно, если сделать бур для скважины своими руками, приложив некоторое старание и имея необходимые инструменты, умение обращаться с металлом, сварочным оборудованием и слесарными инструментами.

Основными рабочими элементами самодельного бура являются: буровая труба, которая должна быть разъемной для удобства работы с нею, а также рукоятка, позволяющая производить бурение одному-двум работникам. Но основным рабочим органом все же служит металлический бур, который изготавливается в различных вариантах.

Какой бур для скважины лучше выбрать и как его сделать своими руками?

1. Особенности
2. Виды
   • Шнековый
   • Коронковый
   • Ударно-канатный
   • Ложковый
   • Бур спирального вида или змеевик
   • Зубильное долото
   • Штанговый
   • Алмазный
3. Как сделать бур своими руками
   • Изготовление простейшего бура под воду
   • Изготовление шнекового бура
   • Сборка ложкового бура
   • Изготовление ударно-канатного бура
4. Советы и рекомендации

При строительстве частного жилого дома или благоустроенной комфортной дачи необходимо продумать систему водоснабжения и водоотведения. составляющая часть системы – источник чистой воды. Если водоснабжение не подведено к зданию, на территории владения придется бурить скважину. Эту процедуру можно выполнить самостоятельно при наличии бура.

Инструмент просверлит в почве аккуратные, ровные отверстия необходимого размера. Выполнить такую работу обычной лопатой невозможно. К выбору инструмента нужно отнестись очень серьезно. Здесь стоит учитывать характеристики почвы, предположительную глубину залегания водоносного слоя и другие моменты.

Особенности

Бур предназначен для рытья вертикальных отверстий большой глубины небольшого диаметра. При этом усилия человека сводятся к минимуму. Начало скважины на поверхностном слое почвы называется устьем, стенки скважины по всей длине образуют ствол, окончание скважины именуется забоем.

Главными составляющими частями любого бура являются:

• нижняя несущая труба;
• наконечник;
• резец или резцовая часть;
• рукоять;
• буровые насадки;
• шнек (шнековая часть бура).

Винтовая часть бура разрушает слой почвы, в которой происходит бурение, и выводит грунт вверх. Форма наконечника является острой, но слегка закругленной для быстрого проникновения вглубь и усиления устойчивого положения инструмента.

При необходимости рукоятка легко снимается, а на бур прикрепляется удлиняющая труба, которая позволяет вырыть скважину на большую глубину.

Применение буров обширно: от изготовления колодцев и укрепления столбов для изгородей до посадки кустарников и деревьев.

Бур спирального вида или змеевик

Он используется для бурения на плотных глинистых и суглинистых почвах, в которых содержится галька или мелкий гравий. Составляющие элементы такого бура: головка с нарезкой, спиральные витки с лезвиями и стержень. Работают таким буром медленно, спокойно проворачивая его вглубь. Грунт прилипает на витках, при полном их заполнении бур достают и прочищают.

Изготовление простейшего бура под воду

Самый простой в изготовлении бур, не имеющий шнековой спирали, выполняется из ручки и полотна для бурения. Роль ручки может играть труба из металла диаметром не более 3 см. Если металлической трубы нет, ее может заменить деревянный элемент. Для полотна бура необходима полоса стали.

На рабочую часть полосы прикрепляется петля-наконечник. На другой стороне формируется прорезь для ручки. При бурении наконечник-петля забивается небольшим количеством почвы, которую вытаскивают на поверхность. Затем действия повторяются. Для получения скважины нужной глубины несколько полос стыкуют и вращают конструкцию.

Есть и другой вариант изготовления. Возьмите полосу стали длиной примерно полтора метра, шириной от 5 до 10 см, толщиной около 1 см. Сделайте отступ от края полосы 8 см, прорежьте щель 150х2 мм. Другой конец полосы согните в круг для вставки рычага-ручки.

Рабочий край металла нужно разогнуть от щели в разные стороны, образовав овал. Ленту около наконечника нужно обрезать, чтобы получилось острие. Его нужно заточить и отогнуть в противоположном направлении. Далее в кольцо следует вставить ручку рычага. Она даст аппарату возможность совершать вращательные движения.

Буровой инструмент

Шнековый бур

Это инструмент, наиболее часто используемый для бурения скважин вручную, упрощенный вариант также можно сделать своими руками. При вращении лезвие глубоко проникает в землю и разрезает ее, затем движется по спирали и с их помощью выталкивается наружу.

Поэтому в направлении бурения необходимо организовать дополнительный упор бура. При бурении между оборотами шнекового бура происходит накопление остаточного грунта, извлеченного из шахты.

Бур-ложка своими руками

Еще один востребованный инструмент для бурения скважин на загородном участке. Шнековые буры и бур-ложка используются для работы на разных типах почвы, поэтому каждый из них имеет свои преимущества.

Бур-ложка состоит из металлического стержня с закрепленным на конце цилиндром определенного диаметра. Цилиндр имеет в нижней части продольные или винтовые канавки. Способ захвата почвы лежит в основе названия инструмента.

Этот вид бура для бурения скважин под воду перемещается в сторону примерно на 10-15 мм относительно оси металлического стержня.

При сверлении отверстий буром-ложкой одновременно следует устанавливать обсадную трубу. Использование этого средства наиболее эффективно на пластичных грунтах – супесях и суглинках.

Ручной бур для скважины

Сделать ручной бур для скважин своими руками и закрепить на нем спираль посредством пайки – задача не из легких. Но любой, кто умеет пользоваться сварочными аппаратами, шлифовальными машинами и другими инструментами, может построить более простую модель.

Сначала нужно распилить стальной диск ножовкой на два одинаковых полукруга. После чего необходимо заточить распиленные элементы.

Теоретически для этой цели можно изготовить бур для бурения скважин, используя стальную спираль. Для этого берется полоска инструментальной стали, нагревается и скручивается в спираль с шагом, соответствующим диаметру. Затем полоса закаливается и, наконец, приваривается к стержню. Но выполнить качественно такую ​​работу в заводских условиях практически невозможно.

Бур-ложка своими руками

Если почва в вашем районе устойчива к осыпанию, то для бурения скважины лучше всего использовать бур-ложку. Как уже упоминалось, он имеет форму цилиндра с продольной прорезью сбоку и спиралевидным грейфером внизу.

Длина такого цилиндра обычно не более 70 см, а диаметр инструмента может варьироваться: это зависит от параметров скважины, которую в конечном итоге необходимо получить.

Грунт, который бурильщик вытащит из скважины, должен пройти через полость в цилиндр и удерживаться внутри за счет прилипания и сжатия.

Прежде чем прорезать цилиндр, нужно оценить качество почвы на загородном участке: чем она более текучая, тем уже будет прорезь на буре.

Есть два способа сделать бур-ложку своими руками:

• Возьмите стальную пластину и скрутите ее по заданному диаметру, чтобы получилась цилиндрическая заготовка;
• Используя трубу, которая уже имеет нужную форму.

С помощью болгарки вырежьте прорезь в нижней части цилиндра. Для облегчения входа бура в почву к штанге можно приварить обычный металлический бур строго по его оси.

Метод с использованием стальных пластин более трудоемкий. Заготовки нужно будет сварить по швам и иметь острые режущие кромки для облегчения доступа к земле. Бур для бурения скважин также необходимо закрепить сварным швом, расположив его на нижней части цилиндра.

Готовую цилиндрическую ложку еще нужно приварить к металлическому стержню, который отодвигают на 10-15 мм в сторону от оси инструмента. Во время работы бурового долота такое смещение приводит к увеличению диаметра отверстия. Это связано с тем, что продольная режущая кромка ложки соскребает грунт со стороны мины.

Поскольку диаметр снаряда меньше диаметра обсадной трубы, такие сверла можно легко использовать внутри строящихся обсадных труб, что значительно облегчит их установку. Сама труба защитит колодец от обрушения.

Нагрузка на бур-ложку при работе очень велика, поэтому она должна быть изготовлена ​​из высокопрочной инструментальной стали. В идеале усиливающие элементы сверла должны пройти процесс термической обработки и закалки.

Как изготовить бур для скважин своими руками

Для бурения скважины в мягких породах и на небольшой глубине бур можно изготовить самостоятельно. Он будет вполне пригодным для этой операции, и вы можете сэкономить денежные средства

Изготовление бура из дисков

Для самостоятельного изготовления бура из дисков необходимо иметь навыки и опыт в сварочном слесарном деле.

Конструкция:

1. режущая часть (диски);
2. составная штанга;
3. рукоять.

Этапы изготовления:

• Стальной прокат длиной 70 мм с одной стороны затачивается под пику. Диаметр прута подбирается под диаметр трубы (штанга).
• С другого конца нужно снять фаску под сварку. Получаем наконечник бура.
• К штанге приварить наконечник. Сварной шов зачистить.
• Металлический диск, диаметр 150 – 200 мм толщина 2 – 3 мм, разрезается пополам.
• Хорошо заточить. Заточка влияет на способность бура врезаться в почву.
• Полудиск приварить к трубе под углом в 20° на расстоянии 50 мм от края наконечника относительно горизонтальной плоскости.
• Полученные режущие кромки приваривать напротив друг друга.
• Угол между двумя ножами должен составлять 30°.
• На противоположном конце штанги предусмотреть соединение со следующим коленом или ручкой. Можно закрепить при помощи накладок и болтового крепежа.

Совет: Для лучшего проникновения ножей в почву придайте им форму спирали, а потом выполните закалку.

Инструменты и материалы

Для изготовления бура вам понадобиться:

1. сварочный аппарат и электроды;
2. труба;
3. круглые диски;
4. болгарка;
5. стальной прокат

Альтернативный вариант бура

По конструкции такой же, как и предыдущий бур. Съемные ножи позволяют выполнять проход разной ширины.

Технология производства:

• Из листовой стали вырезать круглые заготовки необходимого размера.
• По центру сделать отверстие на 1 – 2 мм больше диаметра проката.
• Из трубы вырезать втулки длиной 40- 60 мм, просверлить отверстия с противоположных сторон и нарезать резьбу под болты для крепления.
• Болгаркой на заготовках для ножей сделать надрезы и придать им форму винта.
• Ножи заточить под углом 60°.
• Ножи приварить к втулкам напротив друг друга.
• В штанге выполнить отверстия с резьбой под крепление ножей.
• Концу штанги со сторону режущей части можно придать заостренный вид под углом 30° или приварить к нему сверло.

Изготовление ложкового бура

Предназначен бур для работы на сыпучих грунтах. Конструкция очень проста и его изготовление в домашних условия не вызовет затруднений.

Процесс изготовления:

1. Кусок листовой стали сворачиваем в цилиндр нужного диаметра и формируем головку бура. Длина головку – 700 мм.
2. В боковом основании выполняем прямоугольный или спиралевидный вырез, ширина 5 – 7 мм длина 300 – 350 мм от края.
3. Внутри головки грунт держится за счет уплотнения и прилипания. Для песчаной почвы вырез делается уже.
4. С противоположной стороны начала прорези приваривается конусная насадка.
5. К насадке приваривается штанга.
6. Со стороны прорези приваривается сверло. Ось сверла должна быть смещена на 10 -15 мм относительно оси штанги.

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

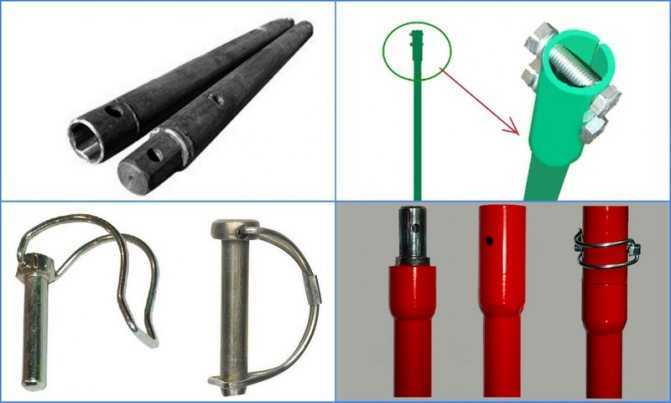

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

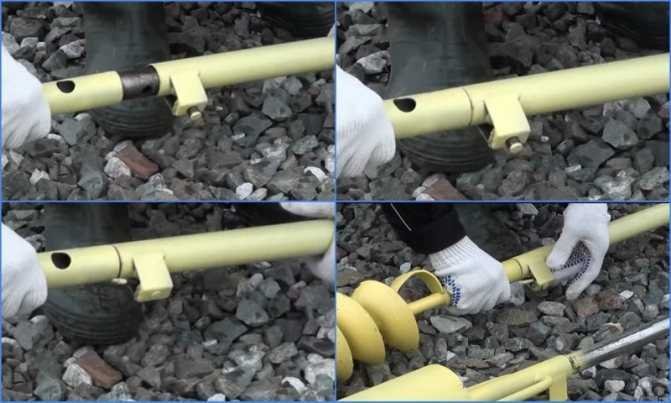

Вариант быстрого соединения скважинного бура штифтами

https://youtube.com/watch?v=C96SpmlIH0A

https://youtube.com/watch?v=PVwoYBNpA_0

Советы опытных бурильщиков

Для того, чтобы бурение было комфортным и не превращалось в «марафон на выживание», при эксплуатации устройства следует придерживаться рекомендаций опытных бурильщиков:

• Перед началом работ очистить участок от камней и мусора.
• Правильная рабочая стойка: ноги находятся в полусогнутом положении как можно дальше от шнека, обе руки крепко удерживают рукоять.
• В процессе работы шнек нужно периодически вынимать из лунки (особенно, если нет реверсного вращения). Желательно делать это через каждые 30 см буровой проходки.

• Нужно всегда быть готовым к тому, что при попадании шнека в сверхплотную среду может последовать обратный удар. Поэтому во избежание травм бурить нужно внимательно и без спешки.
• Не вытягивать до конца шнур стартера при запуске мотора. В противном случае его можно просто вырвать.

Вам приходилось работать мотобуром?

Было дело!Не довелось

Выводы

• Земляной бур – незаменимый помощник в проделывании лунок под столбы забора или для закладки фундамента.
• Основополагающими параметрами при выборе устройства являются мощность и объем мотора.
• Для периодического использования в бытовых целях подойдут дешевые китайские агрегаты мощностью 2 л.с.

• Оптимальный выбор для полупрофессиональной работы со шнеками малого и среднего диаметра – Hitachi DA300E.
• С проделыванием глубоких ям шириной от 350 до 600 мм справятся только дорогие бензобуры с двигателем от 7 л.с.
• Чтобы избежать обратной отдачи корпуса инструмента при заклинивании шнека, бурить нужно медленно и аккуратно.

• Как выбрать генератор для дачи. Основные критерии и обзор лучших моделей
• Как выбрать мотоблок? Советы, рейтинг, обзор моделей
• Газовые колонки для дачи. Как выбрать, рейтинг моделей, классификация
• Бензиновая самоходная газонокосилка. Как выбрать, рейтинг лучших
