Вентиляционные системы для частного дома

Канальная приточная вентиляция

Канальные воздуховоды

Канальная приточная вентиляционная установка в квартире это наборная система: блок с оборудованием, от которого по воздуховодам воздух подается в помещения.

Полноценная вентиляция для квартиры, обеспечивающая приток воздуха. Сложность установки заключается в размещении блока и вентканалов, которые необходимо задекорировать или спрятать под фальшпотолком. На выходы вентканалов крепятся решетки. Выбор мест для них тоже очень важен для создания комфортной обстановки в квартире.

Бытовая приточная вентиляционная установка в квартире должна обладать средней производительностью 400 кубометров воздуха в час, а для загородных домов до 2500 кубометров. Приобретая приточную вентиляционную установку для квартиры, следует учитывать:

статическое давление;
производительность;
уровень шума;
комплектацию;
функции автоматической системы управления;
фильтрацию воздуха;
место размещения.

Производительность. Не обладая специальными навыками расчетов, можно в среднем ориентироваться на следующие показатели:

для квартир площадью 35 – 60 кв. метров производительность приточной установки – 200 – 350 кубометров в час;
для квартир площадью 70 – 130 кв. метров производительность 300 – 500.

Статическое давление. Оно зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартиры площадью до 90 кв. метров подойдет приточно-вытяжная установка вентиляции со статическим давлением от 450 Па.

Приточная установка сфера

Уровень шума. Определяется на входе и на выходе. Наибольшее значение акустическая мощность приточно-вытяжной вентиляционной установки имеет, когда она устанавливается прямо в квартире. Если смонтировать оборудование в кладовке или подвале, шум не будет мешать. Показатель уровня шума на выходе указывает на то, будет ли гул по каналам достигать жилых комнат. Чтобы уменьшить акустическую мощность используются шумоглушители.

Комплектность. Любая вентиляционная установка для квартиры должна оснащаться автоматическим контролем и пультом управления с дисплеем.

Опции автоматического контроллера. Самые простые системы лишь изменяют интенсивность вращения вентилятора, температуру подаваемого в помещение воздуха. Более совершенные оповещают владельца о необходимости прочистить фильтры, имеют возможность установить разные режимы работы для разного времени суток. Самые продвинутые подключаются к системе умный дом.

Фильтрация воздуха. Все приточно-вытяжные вентиляционные установки оснащены фильтром грубой очистки для подаваемого в помещение воздуха. Он улавливает пух, крупную пыль или частички шерсти. Более мелкие частички улавливаются фильтрами тонкой очистки, который входит в дополнительную комплектацию. Дополнительный фильтр необходим для жителей крупных городов с неблагоприятной экологической обстановкой. Принимая решение о его покупке, следует знать: он повышает нагрузку на приточно-вытяжную вентиляционную систему в квартире и снижает ее эффективность.

Место установки. Подбирая место расположения вентиляционной системы, следует принимать в расчет необходимость ее чистки и ремонта. Для замены или съема фильтра используется специальный лючок. Монтировать оборудование желательно до финишной отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Делается оно с помощью алмазного бура, который постоянно омывает вода. Да и воздуховоды желательно спрятать под коробами до покраски и штукатурки стен.

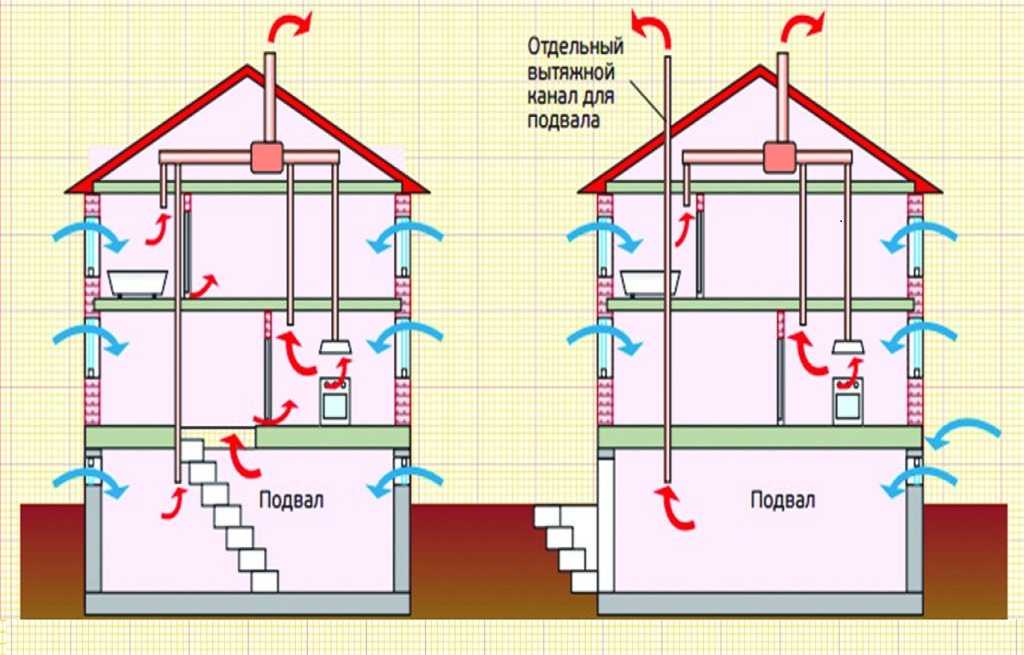

Движение потоков воздуха в квартире

Воздушные потоки

Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты

Отсюда через вентиляционные решетки отработанный воздух удаляется. Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты.

Устанавливая приточную вентиляцию в квартире, следует знать, что вытяжные каналы естественной вентиляции рассчитаны на то, что за один час воздух в квартире будет полностью заменяться один раз. При этом слишком интенсивный приток повысит нагрузку на вытяжную систему и на других этажах она перестанет работать (воздух из вашей квартиры будет вдуваться в соседние).

Основы расчета вентиляции в частном доме

Начинать проектирование вентисистемы нужно с изучения санитарных нормативов и правильного расчета. Для расчета естественной вентиляции используют следующую последовательность (все величины измеряются в кубометрах в час):

В соответствии с санитарными нормативами определяют необходимый объем воздуха, поступающего в помещения.
По тем же критериям рассчитывают объемы исходящего потока через систему вытяжки.
Производят сравнение двух полученных величин и берут для дальнейших расчетов большее значение.
Замеряют высоту будущего общего канала вытяжки для естественной вентиляции .
Исходя из количества и производительности каналов из каждого помещения в доме производят расчет размеров общего вытяжного канала.

Таблица нормативов для жилых помещений

При расчете воздухообмена следует учитывать работу механической вытяжки на кухне

Кроме того, с особым вниманием следует отнестись к расчетам для ванной, туалета и помещений, не имеющих окон, таких, как подвал, гардеробная и котельная

Для упрощения расчетов вы можете использовать специальные калькуляторы и программы. Одна из самых популярных программ — Vent-Calc v2.0. Как работать в ней в нескольких роликах подробной видеоинструкции:

Watch this video on YouTube

Функции, которые выполняет естественная вентиляция дома

В воздушной массе определенную долю занимает кислород, который люди используют для дыхания: мы вдыхаем кислород и выдыхаем углекислый газ. При недостатке кислорода люди, постоянно находящиеся в помещении, столкнутся с такими неприятными явлениями, как повышенная утомляемость, проблемы в работе сердца, приступы головокружения и прочее. Особенно опасно находиться в невентилируемых помещениях людям имеющих хронические заболевания.
Отсутствие движения воздушных масс приводит к повышению концентрации аллергических примесей, болезненных микроорганизмов в воздухе. Это опять-таки негативно сказывается на человеческом здоровье.
Естественная вентиляция в доме позволяет минимизировать количество неприятных запахов — от средств бытовой химии, парфюмерии, от сигарет, от домашних питомцев. Без регулярного проветривания микроклимат в помещениях очень быстро станет непригодной для комфортного пребывания. Если говорить о запахах, особенно нуждаются в качественной вентиляции воздуха такие помещения, как кухня и туалетная комната.
Еще одна важная функция, которую выполняет естественная вентиляция — регулирование уровня влажности в жилом помещении. Люди и животные выдыхают воздух с большим содержанием влаги. Если добавить к этому влагу, испаряемую от стиральных и посудомоечных машин, электрических чайников, утюгов, от постиранного белья, вымытых полов, то станет понятно — излишняя влажность может стать серьезной проблемой. Это и запотевшие окна, и отсыревшие стены, на которых практически мгновенно появляются патогенные микроорганизмы. Ухудшение внешнего вида помещения и снизившийся срок эксплуатации переувлажненных отделочных и строительных материалов.
Наконец, естественное перемещение воздуха позволяет нивелировать такой неприятный эффект, как выделение некоторыми материалами вредных для человеческого здоровья токсичных веществ. Вентиляция выводит вредные соединения из помещения, существенно облегчая ситуацию.

Выше представлен далеко не полный перечень функций, которые выполняет вентиляционная система, но и этих пунктов вполне хватит для того, чтобы убедиться: естественная и искусственная вентиляция — не роскошь, а необходимость.

Виды клапанов

Приточные оконные клапаны

В отличие от стеновых аналогов, данные вентиляционные элементы монтируются непосредственно в оконный блок. В зависимости от конструкционных особенностей и способа проветривания различают следующие разновидности:

Плюсы и минусы приточных клапанов

Плюсы:

Вентиляция происходит без сквозняков и попадания посторонних загрязнений с улицы;
Постоянное функционирование обеспечивает беспрерывную подачу свежего воздуха в помещение.
Большинство устройств отличается простотой в использовании и установке.
Даже самые бюджетные модели заметно снижают количество конденсата на оконных стеклах и рамах.

Минусы:

При особенно низких температурах возможно образование наледи на клапане;
Ручные модификации требуют постоянного участия пользователя, иначе будет либо холодно, либо (при большом количестве людей) свежесть воздуха будет далека от желаемой;
Большинство оконных клапанов частично нарушают звукоизоляцию, что становиться причиной увеличения шума в помещении;
Если в квартире отсутствует общая вентиляция, эффективность клапана сводится на нет.

Приточные стеновые клапаны

Один из наиболее эффективных и относительно простых в монтаже вариантов – установка вентиляционного клапана во внешнюю стену строения. При выборе подобного способа доступ воздуха в помещение происходит либо посредством механической его подачи, либо без таковой, за счет разности давления снаружи и внутри помещения.

Приточный клапан КИВ-125

Конструкционно, это пластиковая труба соответствующей длины (незначительно большей, чем толщина стены), внутренняя полость которой покрыта материалом для изоляции шума. С наружной стороны труба закрывается двухслойной решеткой для исключения попадания внутрь насекомых, пыли и мусора.

Приточный клапан Helios ZLA 100

Со стороны помещения монтируется регулируемый клапан с возможностью полной блокировки воздушного потока, например, при сильном ветре. Также устройство комплектуется фильтрами очистки воздуха.

Устройство стенового приточного клапана

Некоторые, более сложные модели могут быть оснащены вентилятором, нагревательным элементом, датчиками температуры и влажности, пультом ДУ.

Приточно-вытяжная вентиляция «ThermoBarrier» P-230

Большинство элементов стеновых приточных клапанов продаются отдельно, что дает возможность простые конструкции собрать самостоятельно.

Клапаны щелевого типа

Один из наиболее распространенных (наряду с фальцевым) вариантов вентиляционного клапана. Клапан щелевого типа обеспечивает вентиляцию воздуха в помещение через специальный канал, напоминающий щель. Его длина колеблется от 17 до 40 см, а ширина – от 1,2 до 1,6 см.

Клапан изготавливается в двух вариантах:

в виде двух блоков – наружного (который впускает воздух извне) и регулирующего (отвечает за количество поступающего воздуха в помещение;
в виде одного универсального блока.

Достоинствами щелевого варианта является достаточно большой объем возможного воздухообмена (позволяющего применение изделия в просторных помещениях) и возможность установки клапана без выполнения работ по демонтажу оконного блока.

Клапаны фальцевого типа

Клапаны данного типа конструкции также встречаются достаточно часто. Причиной популярности является возможность их монтажа без снятия пластикового окна, относительно невысокой стоимости изделия, а также сохранением высокого уровня шумоизоляцииоконной конструкции. Это достигается тем, что воздух в помещение попадает через специальные фальцевые вырезы в блоке пластикового окна.

При этом объем воздухообмена, обеспечиваемый клапаном фальцевого типа, невелик. Поэтому рассматриваемые клапаны оптимально использовать для небольших жилых комнат, либо помещений, которые эксплуатируются нечасто.

Клапаны накладного типа

Клапаны накладного типа конструкции чаще всего устанавливаются и активно применяются при остеклении промышленных объектов или больших помещений общественных зданий. Именно там наилучшим образом используются главное свойство данной конструкции, а именно обеспечение максимального объема воздухообмена.

При этом к недостаткам клапанов накладного типа относятся:

невозможность их монтажа на уже установленные оконные конструкции;
высокая стоимость изделий;
заметное ухудшение параметров тепло- и звукоизоляции оконной конструкции.

Все это привело к тому, что клапаны накладного типа практически не применяются в жилищном строительстве.

Рис. Клапан накладного типа.

Создание естественной вентиляции

Итак, проект по обустройству естественной вентиляции должен учитывать:

площадь помещения (квартиры или дома)
планировочные особенности помещения
специфику строительно-отделочных материалов, используемых в строительстве и для наружной/внутренней отделки. Так, например, в «дышащем» деревянном доме бывает достаточно организовать вентиляцию в сложных помещениях, к которым относится кухня, санузел, подвал
количество постоянно проживающих людей
количество окон и способы их открытия (будут ли это окна с форточками или распространенные пластиковые стеклопакеты с функцией проветривания)

Виды вентиляторов для помещений с механической вентиляцией

Учитывая назначение объекта и его размеры, выберите необходимую модель вентилятора. В жилых домах необходимость в вытяжной вентиляции связана с плохими вытяжками на кухнях и отсутствием окон в ванных комнатах и туалетах. Это приводит к недостаточному воздухообмену в доме и распространению нежелательных запахов в жилых помещениях. В этом случае вентиляторы могут помочь улучшить микроклимат. Выбор вентилятора основывается на нескольких критериях

Схема работы построенной вентиляционной установк и-вентилятора

Для наилучшей работы выхлопной системы необходимо учитывать следующее:

Производительность;
Шумовые характеристики;
Степень защиты от влаги;
Степень защиты от высоких температур;
Удобное управление.

В настоящее время в помещениях с системами механической вытяжной вентиляции установлено огромное количество вентиляторов. В большинстве случаев их выбор зависит от цели. К ним относятся оконные вентиляторы, кухни, ванные комнаты и туалеты, кафе и рестораны.

Вентиляторы с электронным управлением

Канальная и бесканальная система вентиляции

Следующая характеристика, по которой классифицируют вентиляционные системы – это способ конструкции. Они могут быть канальные и бесканальные.

Канальная система состоит из множества воздуховодов, основная задача которых – транспортировать воздух. Важным плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она может быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным или круглым сечением. Наибольшей популярностью в наши дни пользуются установки с прямоугольным сечением.

Кондиционер с функцией климат-контроля как часть общей вентиляционной системы жилища

Бесканальная система не имеет воздуховодов. Она основывается на применении вентиляторов, установленных, например, в проеме стены. Воздушные массы при такой системе движутся через зазоры, щели, форточки и таким образом поддерживается созданный микроклимат.

Конструкция систем вентиляции бывает еще наборной или моноблочной. Наборная система предусматривает индивидуальный подбор компонентов, из которых она состоит. Ими являются вентиляционный фильтр, глушитель, устройство автоматики, различные типы вентиляторов. Ее плюсом всегда будет то, что она способна вентилировать любое помещение. Это может быть и маленький офис, и просторный зал ресторана. Чаще всего такая установка размещается в отдельной вентиляционной камере.

Схема размещения вентиляционных каналов внутри помещений

Если же проектируется моноблочная система, то ее необходимым условием будет компактность. Это связано с тем, что разместить ее нужно в пределах одного изолированного корпуса. Моноблочная система имеет уже законченный вариант и смонтирована единым целым.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

2 Классификация систем вентиляции

Системы вентиляции классифицируются по следующим основным признакам:

по способу перемещения воздуха — естественная или искусственная (механическая) система вентиляции;
по назначению — приточная или вытяжная;
по зоне обслуживания — местная или общеобменная;
по конструктивному исполнению — наборная или моноблочная.

2.1 Естественная и механическая вентиляция

Естественная вентиляция — это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах — это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки — дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов — направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.

В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.

На практике часто используется так называемая смешанная вентиляция, т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют «умные» вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить в фурнитуру окна или в стену приточные клапаны, через которые, за счёт разницы давления и температуры, будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.

В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.

2.2 Приточная и вытяжная вентиляция

Приточная система служит для подачи в помещение свежего воздуха. Приточный воздух может подвергаться специальной обработке — очистке, нагреванию, увлажнению. Вытяжная система удаляет из помещения отработанный воздух. Обычно в помещении предусматриваются как приточные, так и вытяжные системы; их производительность должна быть сбалансирована, иначе будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту «хлопающих дверей».

В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проёмы. А также удаляется из данного помещения наружу или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция могут устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).

2.3 Наборная и моноблочная системы вентиляции

Наиболее распространёнными являются наборные системы вентиляции. Они собираются как конструктор из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т.д.), причём элементы эти могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.

Моноблочная установка — это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор – устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.

Как можно классифицировать системы промышленной вентиляции

Системы промышленной вентиляции можно классифицировать по трем признакам.

По принципу работы: естественные и механические.

Естественные функционируют за счет разницы давления и температуры снаружи и внутри помещений. Для подачи чистого и отвода отработанного воздуха используют систему вентиляционных отверстий. Воздухообмен регулируют с помощью задвижек или форточек.

Такие системы не требуют больших финансовых вложений, но они малоэффективны, зависят от внешних факторов (времени года, давления) и подходят только для производств, где нет выброса вредных веществ. Фактически с их помощью можно контролировать только температуру и влажность в помещениях.

Механические или принудительные системы промышленной вентиляции работают с помощью специального оборудования и не зависят от внешних факторов. Их можно использовать на любых производствах. У систем больший радиус действия, они улавливают вредные вещества в местах выброса, не допуская распространения, и могут не только очищать воздух, но и подогревать, увлажнять или осушать его.

Механические системы промышленной вентиляции по решаемым задачам делят на общеобменные и местные.

Общеобменные осуществляют воздухообмен во всем помещении. Они удобны, если в цехах нет фиксированных рабочих мест или вредные для здоровья вещества в небольшой концентрации равномерно занимают все пространство.

Местные системы промышленной вентиляции выполняют воздухообмен на отдельных участках производственного помещения. Они эффективны, если имеются точечные очаги выбросов вредных веществ, распространение которых недопустимо.

Механические системы промышленной вентиляции по используемой технологии и принципу подачи воздуха делят еще на три вида: приточные, вытяжные и приточно-вытяжные.

Особенности приточной промышленной вентиляции

При использовании приточной вентиляции воздухообмен обеспечивается за счет нагнетания чистого воздуха в помещения, а отток выполняется естественным образом за счет разницы давлений в помещении и вне его. Такие системы подходят для производств без выделения вредных веществ или при выделении их в малом количестве.

Особенности вытяжной промышленной вентиляции

В этом случае обеспечивается принудительный отвод загрязненного воздуха из помещений. Приток воздуха выполняется естественным путем в результате падения давления в вентилируемом помещении.

Эти системы оптимальны для очистки воздуха от высокотоксичных веществ и удобны для удаления лишней влаги, углекислого газа или неприятных запахов, но их помощью нельзя регулировать параметры поступающего воздуха.

Особенности приточно-вытяжной промышленной вентиляции

При использовании таких систем приток и вытяжка воздуха выполняются принудительно. В результате обеспечивается качественный и эффективный воздухообмен с очисткой воздуха и регулированием его температуры и влажности. При этом могут быть реализованы две схемы распределения воздуха: перемешивание или вытеснение.

При перемешивании чистый воздух подается в помещение с верхних точек, перемешивается с отработанным и выводится через воздухораспределительные решетки.

При вытеснении снизу подается чистый воздух, вытесняет отработанный и удаляется через воздухораспределительные решетки.
