Сборка универсального станка
Технология изготовления универсального станка мало отличается от предыдущей.
Соединения лучше выполнять с помощью крепёжных болтов. Кроме этого, складной универсальный верстак предполагает установку выдвижных ящиков, в которых будут храниться инструменты.
Пошаговая инструкция по сборке:
- Начинают с установки опор и соединения их горизонтальными перемычками. Перед монтажом, на перемычках с помощью молотка и стамески делают пазы для болтов, гаек и шайб.
- После установки перемычек в необходимых местах высверливают сквозные отверстия. В них вставляют болты и стягивают их гайками.
- Перемычки устанавливают из расчёта: 2 штуки с каждой стороны. Дополнительно делают перекладины непосредственно под столешницей, по центру. Они будут использоваться для выдвижных ящиков. Устанавливают перекладины с шагом, равным ширине ящика.
- Рабочая поверхность также прикрепляется болтами. На торцах опор предварительно подготавливаются углубления, а на столешнице — сквозные отверстия. При фиксации болтов головки утапливают приблизительно на 1−2 мм.
Варианты прессов для гаража своими руками
Самодельные прессы для гаража позволяют обрабатывать различные изделия и материалы под воздействием давления. Конструктивно оборудование состоит из цилиндров. В гараже такой станок пригодится для рихтовки или скрепления различных элементов, а также для сгибания листов металла или прессовки картона.
Пример самодельного пресса
Для частного применения достаточно производительности в 10-15 тонн. Чаще всего применяют бутылочный домкрат с предусмотренным ручным насосом, который выступает в роли основного элемента конструкции.
Вот несколько интересных вариантов прессов для гаражей от «самоделкиных»:
Вариант из подручных материалов
Рельсы тоже пригодятся
Готовая покупная модель
Удобный самодельный пресс
Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры
Среди распространенных приспособлений для столярной мастерской своими руками выделяют верстак. Прочный и габаритный стол, позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.
Пример столярного верстака
В комплектацию устройства входят:
- Рабочая поверхность. Для нее используют твердую древесину, чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
- Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
- Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
- Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.
Покупной складной верстак для работы
Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.
Чертежи столярного верстака своими руками
Перед покупкой материалов для сборки собственного верстака, стоит задуматься о подробном чертеже. В него должны входить размеры самого станка, желательно отметить габариты используемых материалов и их количество.
Например, готовый чертеж складного верстака своими руками может выглядеть так:
Пример чертежа складного верстака
Какую бы модель для создания вы ни выбрали, учитывайте несколько особенностей рабочего стола, обеспечивающие удобство резки древесины:
- рост и длина рук мастера: от этих параметров зависит высота и ширина столешницы;
- какая рука рабочая: располагать тиски справа или слева;
- какие заготовки будут изготавливаться: выбор формы стола;
- какую площадь в помещении отводите для верстака.
Учитывая все эти параметры, вам будет легче определиться с чертежами столярного верстака и размерами станка. Вот несколько интересных примеров:
Вариант с размерамиС установкой тисковПодробное описание к чертежуУниверсальный домашний верстак
Инструкция по сборке деревянного верстака своими руками
Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.
Работа по изготовлению будет включать несколько этапов:
Когда конструкция собрана, установите на нее тиски. Чтобы полностью понять, как собрать столярный верстак своими руками, посмотрите видеоматериал:

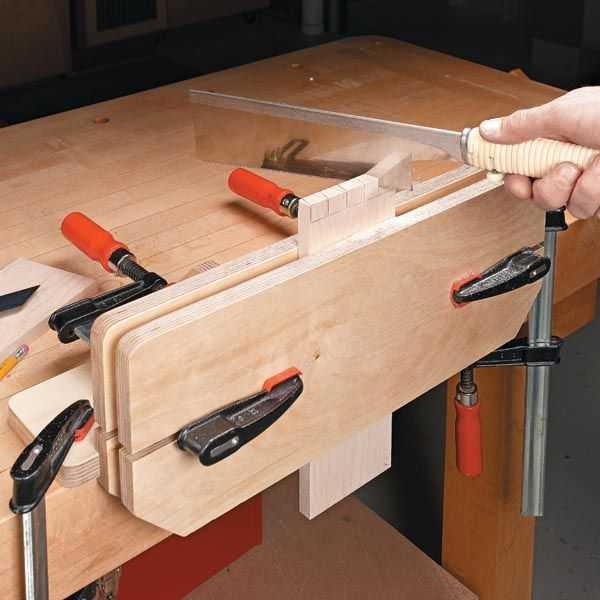

Изготовление столярных тисков для верстака своими руками
Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:
- Опоры, где каждая приходится губкой для зажима.
- Двигающаяся зажимная губка.
- Направляющие из металла. По ним двигается губка.
- Ходовой винт, для перемещения элементов.
- Воротка. Необходима для вращения винта.
При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.
Инструкция по созданию верстальных тисков из профильной трубы:
А также посмотрите видео «тиски своими руками в домашних условиях»:
Чертежи слесарного верстака своими руками из металла
Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.
Вариант домашнего металлического верстака
Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.
Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:
Простой вариант слесарного верстакаГабариты самодельного инструментаСовмещение верстака и стола для работыЗакрепленные тиски
Ворота
В обустройстве гаража важно уделить большое внимание тому, что будет его соединять с внешним миром. Нужно учесть все возможные преграды для заезда в гараж для дальнейшего монтажа ворот. Ворота, в первую очередь, служат защитой помещения от проникновения, а также сохраняют тепло внутри
Ворота, в первую очередь, служат защитой помещения от проникновения, а также сохраняют тепло внутри
Ворота, в первую очередь, служат защитой помещения от проникновения, а также сохраняют тепло внутри.
Виды ворот для гаража.
Существуют следующие виды конструкции ворот:
- Распашные. Наиболее дешевый и простой вариант.
- Подъемные. Ворота поднимаются в специальный сборник, позволяя сохранить площадь внутри гаража и не занимать место на улице.
- Многосекционные. Полотно ворот состоит из нескольких секций. При открытии они собираются и поднимаются к потолку с помощью пружинного места. Экономят место и создают хорошую герметичность.
- Откатные. Открываются в стороны по типу шкафа-купе.
- Роллетные. Схожи с секционным вариантом, но сами ворота поделены на множество частей, которые собираются воедино и поднимаются вверх. Чаще всего механизм находится внутри самих ворот.
Нельзя забывать, что ворота созданы для того, чтобы машина могла без сложностей въехать и выехать из гаража. Ворота лучше всего обработать силикатной краской, которая защищает помещение от проникновения влаги, а также сохраняет материал от появления коррозии.
Как сделать универсальный станок своими руками
Существует огромное количество разного рода оборудования, многие из которых в том или ином виде можно изготовить самостоятельно. Умельцы научились даже совмещать несколько функций в одном приспособлении.
К примеру, можно изготовить универсальный механизм из обычной дрели, который будет работать как:
- циркулярная пила;
- шлифовальный;
- отрезной;
- точило;
- токарный.
Для его изготовления необходимо на станину закрепить дрель. В качестве основы выбирают доску, толщина которой составляет 20–25 мм. Дрель фиксируют за ту часть корпуса, которая предназначена для крепления ещё одной рукоятки.
Место фиксации на столешнице выбирают исходя из размеров циркулярного диска, круга для шлифовки, фрезы, камня для заточки.
Чтобы закрепить дрель используют жёстко зафиксированную резьбовую шпильку и гайку. Жёсткость фиксации достигается использованием эпоксидного клея и как дополнение, штифта 2 мм в диаметре. Сооружаем движущуюся подошву и всё, основа готова.
Чтобы получить самодельный циркулярный станок, устанавливаем пильный диск диаметром 15 см на патрон дрели и делаем щель для него в станине. Диск пилы должен быть защищён металлическим кожухом.
Если предполагается использование плоской фрезы вместо диска, нужно дополнительно сделать прямоугольную щель либо расширить отверстие для пилы.
Из этой «циркулярной» пилы можно соорудить отрезной механизм. Для этого на жёстко фиксированной поверхности устанавливаем поворотный кронштейн, столярное стусло, задающее угол распила, направляющие и приспособления, закрепляющие обрабатываемую деталь.
Совмещаем это с дисковой пилой на станине. По этому же принципу собираются шлифовальный и токарный станки.
Станки и приспособления из простой дрели
Механизация и автоматизация — непременные атрибуты современного производства. Ручные инструменты уже не могут полностью удовлетворить потребности в быстроте и качестве работы. Однако на помощь приходит дрель — истинно универсальный инструмент, который позволяет повысить производительность и комфортность работы в мастерской с помощью самоделок. При отсутствии специализированных станков или другого оборудования, использование дрели с различными приспособлениями приносит не только экономию времени, но и значительные экономические выгоды.
Если вы заинтересованы в увеличении эффективности своей мастерской, то обязательно посмотрите:
Столярный станок
Создание самодельного станка для мастерской
Работать будет куда удобнее, если рядом будут полки. Самым удобным способом их размещения будет установка над рабочей поверхностью. Кстати, полки могут быть выдвижными или фиксированными. Оптимальный линейный параметр столярного станка – длина, которая не более 1 метра. При установке пары дисков длину можно немного увеличить. По модификации можно выделить стационарные, мобильные и складные универсальные станки.
Простота конструкции
Древообрабатывающие станки простой конструкции будут выполнены таким образом:
- Из толстых досок (70*200 см) делаем щит, и для соединения стоит использовать гвозди – их нужно забить, а после загнуть с обратной стороны.
- Для того, чтобы при работе инструменты не скатывались с поверхности, по периметру поверхности для работы монтируют маленький бордюрчик. Для этого бруски, сечение которые составляет 5*5 см, прибивают с торца.
- Для устройства опор стоит выбрать бруски размером 0.12*0.12*1.3 метра. Подогнать высоту опор стоит с учетом запросов мастера, который будет работать за станком. Главное при этом, чтобы было удобно. Следует учесть и то, что после монтажа крышки высота станка будет больше на 8-9 см. Далее сделайте разметку на земле и углубите бруски на высоту от 20 до 35 см.
- К опорам стоит прикрепить перекладины, в качестве которых будут выступать широкие планки от 20 до 40 см от уровня земли, и соединения должны быть выполнены саморезами по дереву. Сверху установите подготовленный заранее щит из древесины.
Не нужно крепить крышку при помощи гвоздей, лучше сделать это с саморезами, потому что при забивании крепления можно повредить нижний конструкционный каркас.
Сборка станка
- Начать стоит с установки опор и соединения их посредством горизонтальных перемычек при помощи стамески и молотка делать пазы для гаек, болтов и шайб.
- После монтажа перемычек в нужных местах высверливать отверстия сквозного типа, и в них можно вставлять болты и стягивать их посредством гаек.
- Перемычки нужно установить из расчета по две штуки со всех сторон. Дополнительно требуется сделать перекладины под столешницей, по центру. Они будут применяться для ящиков выдвижного типа. Установить перекладины нужно с шагом, который равен ширине ящике.
- Рабочая поверхность тоже будет прикреплена болтами, а на торцах опор будут заранее подготовлены углубления, а на поверхности столешницы – сквозные отверстия. Во время фиксации болтов головки утапливают примерно на 0.2 см.
Далее поговорим о тисках
Главным элементом будут тиски, и для них потребуется купить особые крепления, шпильки, которые можно найти в строительных магазинах. Еще одной основополагающей деталью конструкции будет винтовой штырь, с помощью которого можно зажать или ослабить предметы в тисках. Минимальное сечение по диаметру винта составляет 2 см, а длина 15 см.
Для удобства проведения работ лучше соединить губки между собой гвоздями, а в конце монтажных работ убрать их.
Станки для обработки металлов
Ручной инструмент для обработки металлических изделий
Самыми востребованными являются станки и оборудование для обработки металлических изделий. Они применяются не только для изготовления и ремонта, но и во время обслуживания другого инструмента.
Помимо ручных приспособлений для комплектации ремонтной базы частного гаража или мастерской понадобятся мини-станки различных типов, сделанные своими руками. Речь идет не о профессиональном заводском оборудовании, а о его аналоге меньшей производительности. Однако несмотря на это она должна обладать оптимальным набором функций для осуществления всех типов работ.
Точильное оборудование
Самодельный точильный станок
Станком первой необходимости считается точильное оборудование. Оно предназначено для обработки металлических поверхностей — заточка, шлифовка, полировка.
Для его изготовления своими руками потребуется минимум инструментов и комплектующих. Конструкция состоит из силового агрегата (электродвигатель) и точильных камней. Оптимальным вариантом станка является наличие двухстороннего вала. Это позволит установить два точильных круга для различных типов обработки.
Комплектующие для изготовления мини-оборудования для гаража:
электродвигатель мощностью от 0,8 до 1,5 кВт. Оптимальная частота оборотов — 800 об/мин;
основание. Это может быть заводская станина или изготовленная самостоятельно
Важно чтобы она обеспечила устойчивость конструкции;
блок крепления наждака. Заточные круги могут быть установлены на вал двигателя или в отдельном блоке.
Важно правильно подобрать виды наждака и другие приспособления. Для заточки инструментов, изготовленных из специальных сортов стали, чаще всего применяют корундовые или алмазные круги
Фрезерный (сверлильный) станок по металлу
Фрезерный станок
Другой разновидностью работы является сверление отверстий на поверхности металлических изделий. Для выполнения потребуется фрезерный станок. За основу можно взять чертеж заводской модели, которую в дальнейшем адаптируют для изготовления своими руками в мастерской.
Так как приспособление будет выполнять ряд определенных функций — рекомендуется продумать компоновку инструмента. Чаще всего в качестве силового агрегата выбирают электродрель. Она устанавливается на съемный монтажный элемент и в случае надобности может быть оперативно демонтирована для выполнения других работ.
Рекомендации по изготовлению самодельного фрезерного станка своими руками:
- в качестве подъемного механизма можно использовать рулевую рейку. Согласно его размерам рассчитываются остальные компоненты оборудования;
- для увеличения функциональности делают координатный стол. После закрепления на нем детали он сможет смещаться относительно режущей части;
- дополнительно можно установить механизм углового фрезерного сверления.
Если потребуется сверление с помощью вышеописанного станка заготовок большой толщины — лучше всего использовать мощный электродвигатель вместо дрели. Тогда обязательно устанавливается блок передачи крутящего момента.
Принтер для печати на кофе
Стоимость: 80-200 тыс. рублей
Один из популярных и необычных видов пищевых принтеров — это принтер для нанесения рисунков на кофейную пленку, молочные коктейли, мороженое и другие десерты. С помощью таких принтеров можно печатать довольно сложные изображения, а такой кофе или десерт, естественно, можно продавать дороже, чем обычный и выгодно отстроиться от других конкурентов кофейного бизнеса. Таким образом заменяется профессионализм баристы — ведь умению латте-арт они учатся годами. Теперь же, благодаря появлению подобных принтеров, латте-артом, созданным на кофейном принтере, могут похвастать и совсем небольшие кофейни без имени и продвинутого персонала.
Что печатают на кофе? Да все, что угодно, что заложено в базу принтера, однако для эксклюзива эту базу нужно пополнять оригинальными рисунками и фото. Например, можно печатать на кофе фотографии самих клиентов.
Стоимость кофейных принтеров в зависимости от производителя и возможностей будет составлять от 80 до 200 тыс. рублей. Самые компактные модели принтеров печатают за раз всего на одной чашке кофе, но есть принтеры, которые могут печатать сразу несколько чашек. Кроме того, приборы различаются и по количеству цветов — самые простые печатают всего одним цветом.
Также существуют ручные принтеры ценой в несколько тысяч рублей с “Алиэкспресс”, позволяющие наносить на кофе и десерты простейшие надписи типа Merry Christmas! Однако даже перед их покупкой советуем изучить отзывы предыдущих покупателей.
Компрессор от старого холодильника в гараже
Несмотря на кажущуюся слабосильность – это вполне работоспособный агрегат. При его помощи и колеса накачать можно, и с небольшой доработкой подкрасить автомобиль. Он ничуть не слабее большинства работающих от прикуривателя автомобильных компрессоров, но в отличие от них может трудиться значительно большее время.
Главной проблемой прямого использования этого компрессора является присутствие в схеме его подключения в составе холодильного агрегата терморегулятора. Его следует отключить:
А вот установка на выходном шланге автомобильного фильтра тонкой очистки, улавливающего масляные капельки – неэффективна, лучше для этой цели использовать более мощные фильтры с отстойниками. Пусковое реле стоит использовать штатное. Компрессор питается от 220В, что делает его привязанным к электросети, но в условиях гаража – это очень полезное устройство.
Для подкачки колес на выходной шланг стоит поставить пистолет с нажимным клапаном и манометром, ведь давление эта малютка способна создать до 16 атм.
А если вы планируете при помощи такого компрессора производить и небольшие покрасочные работы, то без ресивера вам не обойтись.
В его роли может выступить любая герметичная емкость, способная выдержать давление в 4 – 7 атм, в которую можно врезать 2 резьбовых или гребенчатых штуцера. Установка манометра в такой системе обязательна.
Также в качестве ресивера можно использовать автомобильное колесо или даже камеру. Более стационарный вариант такого ресивера показан на видео:
Но можно и не портить диск, а сделать систему попроще.
Шланг подкачки присоединяется в систему через золотник, а на выпускной ветке работает механизм перекрывания воздуха в краскораспылителе.
Конечно, вы можете использовать и самодельный краскопульт.
Но в таком случае перед ним следует врезать запорный краник. А вот колесо можно подкачивать и механическим насосом, при небольшом расходе воздуха такого давления будет достаточно.
Оборудование мастерской
Не всегда с помощью ручной дрели можно просверлить точное отверстие. Если возникла такая необходимость, применяют стационарный сверлильный станок. Он, безусловно, точный и безопасный, что и нужно при обработке твёрдых элементов сверлом большого диаметра.
В гараже или мастерской редко встретишь такой станок в основном из-за цены, он дорогой, кроме того, громоздкий, занимает много места, используется редко. Дрель на штативе — лёгкая, удобная в транспортировке конструкция, при этом выполнит все требования, предъявляемые к настольному сверлильному станку.
Стационарное сверлильное устройство
Самодельный станок на базе дрели обеспечит высокую точность сверления в любых условиях — устанавливается на столешницу верстака или на полу. Он состоит из нескольких элементов. Главными, конечно, являются основание и колонна. Первая деталь отвечает за стабильность машины, установленной на ровной поверхности. Вторая, в свою очередь, позволяет плавно и очень точно перемещать дрель вверх и вниз при бурении.
Стальная колонна не деформируется даже под воздействием наибольшего давления, чтобы обеспечить перпендикулярность сверления. Помимо высокой точности, стоит упомянуть о безопасности работы. Если надёжно закрепить заготовку в тисках на рабочем столе, то во время сверления не возникнет риска травмы.
Настольный станок на базе дрели обеспечивает точное сверление отверстий в деталях сложных форм, например, круглых, овальных, а также под углом в 90 градусов. Без него не обойтись домашнему мастеру, где инструмент не используется интенсивно. Для изготовления настольного вертикально-сверлильного станка на базе дрели можно использовать готовые стойки или штативы. Они вполне пригодные для применения.
Изготовление циркулярки со станиной
Если вы хотите иметь отдельный циркулярный станок, то его легко соорудить из ручной циркулярки, купленной в магазине. Такой самодельный механизм не рассчитан на слишком большие нагрузки, но для периодического использования в хозяйстве подойдёт.
Берём подходящую по размеру станину и закрепляем на ней ручную циркулярку, делаем максимальный пропил и оставляем в таком положении. Переворачиваем основу циркуляркой вниз и устанавливаем устойчиво на каркас с ножками.
Делаем направляющую и всё готово к работе
Обратите особое внимание на высоту станка, вам должно быть удобно за ним работать, а его высота соразмерна вашему росту
Также в мастерской возможно понадобится трубогиб. Это приспособление, позволяющее гнуть трубы практически из любого металла, а также полоски. Гнутые трубы требуются, когда человек решает сделать, например, теплицу или парник или ещё что-то в этом же роде.
Виды трубогибов, скажем так, сделанные самостоятельно, бывают разные. Есть совсем простые, а есть приближенные по конструкции к заводским, их изготовить сложнее.
Самый простой вариант самодельного трубогиба получим, выпилив доску с одной стороны полукругом. Затем эта заготовка крепится к устойчивой поверхности и рядом монтируется ограничитель — деревянная деталь, имеющая пространство до полукруглой заготовки, в которое и вставляется один конец трубы.
Гнуть трубы на таком приспособлении рекомендуется именно с конца, а не с середины, иначе можно просто переломить заготовку. Такой простой трубогиб можно изготовить как большой, так и маленький, смотря какой радиус трубы вам будет требоваться.
Самодельные станки и приспособления для домашней мастерской
Прежде чем подбирать комплект самодельных станков и приспособлений для гаража необходимо создать оптимальные рабочие условия. При этом размер помещения должен быть не менее 6 кв. м. Вы можете пристроить дополнительное помещение к гаражу или к дому
Важно определиться с тем, какие виды работ вы будете проводить, а также составить перечень оборудования и необходимых инструментов
Компактную мастерскую можно обустроить в гаражном помещении

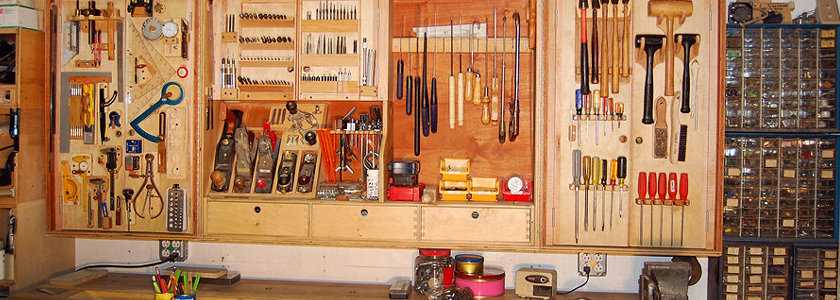

Хранение некоторых видов инструментов удобнее всего организовать на стене. Это позволит сэкономить пространство. Также удобно использование стеллажей и полок. Чтобы сохранить полезную площадь, стоит сделать универсальные приспособления, которые объединяют несколько функций. Стол следует оборудовать выдвижными ящиками, а также применять его в качестве столярного верстака.
Эргономичный дизайн рабочего стола позволяет разместить максимальное количество предметов
При выборе самодельных станков и приспособлений для домашней мастерской можно подобрать мини оборудование разных типов. Для работы с металлами применяются такие варианты:
точильное оборудование используется для обработки поверхностей из металла: шлифовки, полировки и заточки. Для его изготовления требуется минимальное количество комплектующих и деталей. Оборудование включает точильные камни и электродвигатель. Для устойчивости приспособления применяются монтажные элементы;
Вариант точильного оборудования
фрезерный станок применяется для сверления отверстий. При изготовлении подобной конструкции подъемного механизма используется рулевая рейка. В дополнение можно установить и устройство углового фрезерного станка.
Профессиональный вариант подобной конструкции
Для обработки древесины используются разные самоделкины инструменты и приспособления своими руками. Чаще всего используются такие виды, как отрезной, токарный и шлифовальный. С их помощью можно выполнять все разновидности работ в домашних условиях. Для обработки древесины применяется такое оборудование:
отрезные станки. Самое простое приспособление – электро- или бензопила. Такие агрегаты могут быть дисковыми, ленточными, или пилорамой из бензопилы. При изготовлении самодельного оборудования стоит учесть диаметр диска, а также ширину отрезной части;
Несложное отрезное оборудование
шлифовальное устройство. Самый простой вариант делается из устойчивого стола, вертикального шлифовального вала и электродвигателя. Используется абразивная лента, которой обрабатываются торцы заготовок из дерева.
Устройство для шлифовки
Статья по теме:
Полки для инструментов своими руками: популярные конструкции и изготовление
Стоит отметить такие варианты хранения инструментов:
- стеллажи;
- подвесные полки;
- настенные конструкции;
- полки в виде щитов, на которых можно закрепить мелкие инструменты.

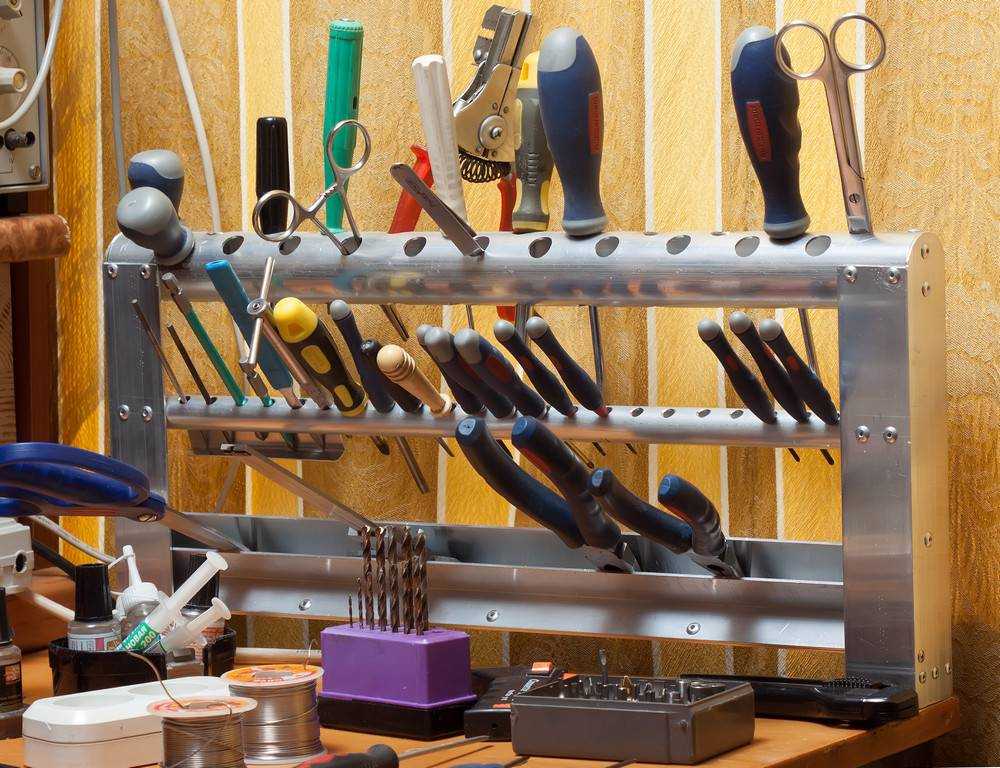

Необычные полки для расположения инструментов
Щитовую полку под инструмент своими руками можно сделать так:
- выпилите из фанеры щит и сделайте разметку мест, где будут устанавливаться полочки;
- сделайте полочки с боковыми стенками, длина которых должна соответствовать длине щита;
- полки фиксируются на щите при помощи самонарезающих винтов;
- монтируются крючки, которые оснащаются специальной резьбой;
- выполняется установка кронштейнов на задней стороне щита.
Так можно выполнить простую щитовую конструкцию, которая позволит привести мастерскую в идеальный порядок
