Циркулярная пила стационарная своими руками: инструкция по изготовлению

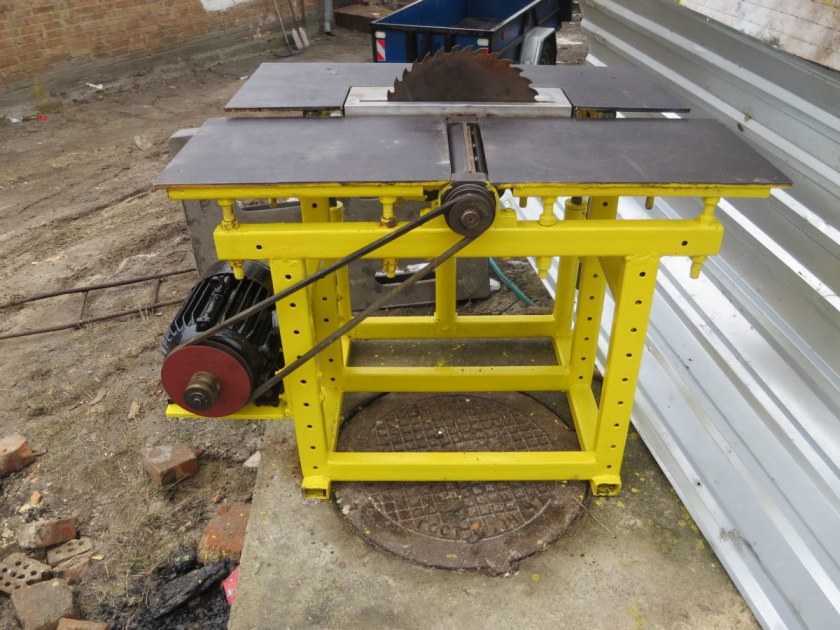

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Изготовленная стационарная циркулярная пила своими руками потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

повышенная виброустойчивость;
недопустимо прогибание при нагрузке свыше 50-60 кг;
наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком. Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами. Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны. Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.
Бруски древесины, размер которых составляет 4*4 см.
Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
Болты разного назначения и маркировки, а также разной длины саморезы.
Клеевой состав, который применяется для столярных работ.
Средства для обработки изделий от ржавчины и влаги.
Кабель.
Наружная розетка.
Выключатель.

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

Толстый карандаш или маркер.
Строительная рулетка, металлическая линейка, уголок.
Электрический лобзик.
Шуруповерт.
Электрическая дрель.
Шлифовальная машинка.
Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

Материалы и инструменты

Изготовить циркулярный станок своими руками не составит особой сложности. Для такой работы потребуются следующие материалы и инструменты:

Используемый моторчик.
Выключатель.
Ручная дисковая пила.
Брус или металлические уголки.
Болты и другое крепление.
Линейка, плоскогубцы и отвертка.
Шуруповерт и дрель.
Электролобзик.

В каждом случае конструкция циркулярки будет отличаться, поэтому необходимо выбирать те или иные комплектующие, что позволит изготовить функциональную и надежную технику. При использовании пиломатериалов для изготовления основания и рабочего стола древесину необходимо будет покрыть пропитками, которые защищают материал от гниения и воздействия влаги.

Зачем делать пилу из болгарки своими руками? Как сделать цепную пилу из болгарки?

Цепную электрическую пилу либо бензопилу из болгарки можно собрать, следуя последующим 5 главным шагам.
Убираете с конструкции болгарки наждачный диск.
Накручиваете винтообразной элемент, который держит цепь на инструменте (гаечным ключом закручиваете крепления до упора).
Дрелью просверливаете два отверстия на защитном щите у болгарки. Поперечник отверстия равен поперечнику крепежного болта для установки шины.
Приставляем шину на ее фактическое место и фиксируем положение болтами. Накрепко и до упора закрутите болты гайками, так как от этого зависит качество работы самодельной пилы.
После высококачественной установки шины, на нее можно надевать пильную цепь и закрепить ее винтообразными зажимами. Принципиально верно отрегулировать степень натяжения цепи, так как очень слабенькое натяжение, как и сильное, вредят рабочему процессу. Лучшая степень натяжения — когда цепь немного провисает.

Сборка каркаса

Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре:

Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны.
Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см).

С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера.

При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см).

Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.

Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем.

После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.

Преимущества самодельной техники

Большой популярностью самодельные циркулярки пользуются за счёт простоты своего изготовления, долговечности и надежности. Сегодня многие дачники используют самодельные агрегаты, а не покупают дорогую технику в специализированных магазинах.

К основным преимуществам такой техники можно отнести следующее:

Универсальность инструмента.
Простота его изготовления.
Возможность существенной экономии.
Надежность и долговечность оборудования.

Имеющиеся в интернете и тематических печатных изданиях схемы исполнения стационарных и мобильных циркулярок позволяют изготовить технику для обработки как тонких заготовок, так и толстых пиломатериалов. Можно подобрать простейшие варианты, которые отлично справляются с обработкой вагонки, тонких ламелей и фанеры.

Что понадобится для изготовления?

Рабочий орган заводской торцовки (двигатель, корпус, режущий диск) схож с обычной ручной циркуляркой. Поэтому ручная пила легко адаптируется под торцовку. Первое, что нужно – сама ручная пила. Остаётся добавить станину для крепления электропилы и размещения заготовок.

Возможны самые разные варианты конструкции, от простейших площадок для прямого пиления до сложных устройств: пиление под углами, с протяжкой для крупногабаритных заготовок. Поэтому может использоваться разный материал и детали.

Для станины лучше всего подходит фанера толщиной 10-20 мм. Её преимущества перед другими материалами:

Не хрупкая, как ДСП, не гнется, как ДВП.
Не коробится, как дерево.
Легко обрабатывается и крепится в условиях любой домашней мастерской, в отличие от металла.
Под крышей, без попадания влаги, служит достаточно долго.

Кроме фанеры, потребуется:

Крепеж для соединения деталей станины (саморезы, шпильки, болты, гайки).
Деревянные бруски или металлические уголки для соединений, шарнирного узла.
Ось шарнира (шпилька, длинный болт, шайбы, гайки).

Из инструмента обязательно потребуются и могут потребоваться:

Пилящий инструмент (ножовка, лобзик, циркулярная пила).
Дрель или шуруповёрт (также рекомендуем почитать, как сделать циркулярку из дрели).
Сверла нужного диаметра.

Размеры заготовок для станины будут зависеть от того, какую конструкцию выберет мастер и от габаритов собственно самой циркулярной пилы, на базе которой делается торцовка. Например, для торцовки заборного штакетника потребуется станина длиной по заготовке (1,2-2 м). Для мелких деталей подойдет более компактная станина.

На фото изображен пример так называемой обезьяны — отрезной циркулярки с абразивным диском по металлу, но она вполне служит примером того, какая маленькая станина может использоваться в такой конструкции.

Стоимость материалов и деталей рассчитать невозможно, так как они будут разными в каждом отдельном случае. У кого-то просто уже может быть все, что нужно для изготовления, и детали не будут стоить ничего. В случае покупки стоимость будет зависеть от того, какую конструкцию выберет мастер.

чертежи

Схема для изготовления стола для циркулярное пилы

Перед началом работы рекомендуется пройти подготовительный этап. Обязательно следует сделать чертеж. Это облегчит процесс создания конструкции. Сначала Рассчитаем размеры стола, затем перенесите полученные данные на бумагу. Отверстие, выполняемое в сооружении, должно точно подходить к размерам пилы. Все зависит от марки оборудования. После сделать универсальное отверстие нельзя. Основание должно отличаться устойчивостью и хорошо выдерживать нагрузки механического характера.

Переделка ручной дисковой пилы Интерскол в циркулярную настольную

Чертеж стола для циркулярки своими руками

Недопустимо перевешивания конструкции в одну из сторон. Габариты столешницы Должны подходить под поток распиловки. Окончательный вариант выявляется, Исходя из индивидуальных желаний. Некоторые комфортно работают со складным столом или изделием с маленькими габаритами.

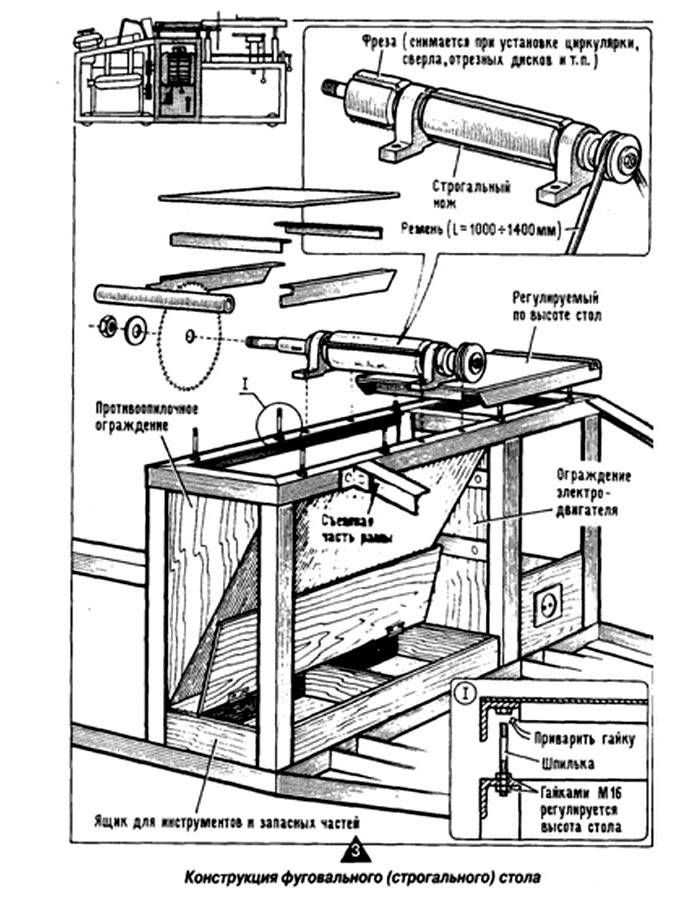

Чертеж универсального настольного станка

На чертежах следует учесть важный момент. Если в планах при работе оставлять на столе инструменты или материалы, тогда габариты столешницы нужно увеличить до квадратного метра в площади. Подходящий размером будет 120 на 120 см. Следует делать чертеж аккуратно и медленно, чтоб сделать все грамотно.

Схема стола для циркулярки с подетальным описанием

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

посередине;
на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

рукоять, на которой находится шкала регулировки;
регулировочную штангу с заранее установленными фиксирующими гайками;
направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Надежная циркулярная пила из болгарки своими руками

Как быть и что делать?
Дополнительные аспекты и подведение итогов

При работе в домашних условиях нередко приходится прибегать к таким неординарным решениям, как циркулярная пила из болгарки своими руками. Переделать ее не сложно, но нужно сразу помнить, что это небезопасно, а также может повлечь за собой весьма нехорошие последствия.

Конструкция циркулярной пилы.

Как быть и что делать?

Инструменты и материалы:

дрель (шуруповерт);
хомуты;
саморезы;
болты с гайками;
понижающий редуктор.

Вне зависимости от способа переделки, нужно использовать низкооборотистую болгарку от 4500 до 6000 об/мин, т.к. из-за повышения оборотов диски будут стачиваться гораздо быстрее. Попутно стоит помнить, что в дело идет тот инструмент, который не жалко, т.к. потом обратно восстанавливать нельзя ни в коем случае.

В любом случае сразу же снимается защитный кожух, который в конце будет заменяться упрощенным аналогом. Дальше есть несколько вариантов развития событий:

Устройство болгарки.

Самый щадящий вариант. В данном случае используются только хомуты и болты для фиксации сквозь столешницу. Хомутами фиксируется 3 точки — ручка основная, ручка боковая и в 3 см от диска перевязывается центральный блок. Все хомуты крепятся максимально надежно, чтобы не было свободного хода даже на 2 мм, иначе при работе в лучшем случае инструмент быстро выйдет из строя, а в худшем может неудачно разорвать диск. Самый затратный среди аналогов. Для него потребуется поддержка токаря-фрезеровщика. Он выточит крепежный элемент, позволяющий соединить столешницу и болгарку через блок, который еще недавно служил для крепления защитного кожуха. Именно этот вариант самый надежный, но быстро осуществить процесс невозможно. Самый быстрый вариант. При помощи длинных саморезов по металлу закрепить болгарку в 3-х контрольных точках

Тут важно не повредить ничего из двигательных систем, чтобы собранная циркулярная пила своими руками для начала заработала. Саморезы для уверенности используются парно на каждое место стыка

При помощи саморезов болгарка присоединяется к редуктору. Этот способ отличается очень высокой скоростью работы, но и порчей сразу 2-х недешевых инструментов, поэтому применяется лишь в самых катастрофических случаях. Предыдущий вариант отличается редким варварством, но, затратив немного больше времени, можно добиться лучших результатов. При помощи хомутов стягиваются 3 контрольные точки на болгарке и болтами соединяются с редуктором. Таким образом, 2 инструмента остаются целыми, но затраченное время увеличивается вплоть до 10 раз.

При монтаже к столешнице или любой другой поверхности нужно обеспечить мастера максимальной защитой, т.к. диски нередко разрываются. Тут особо мудрить ничего не придется, т.к. пласт листовой стали прекрасно справится с поставленной задачей. Если есть желание добиться максимальной надежности, то можно воспользоваться стальным профилем 3 мм, который фреза по дереву не пробьет даже на весьма повышенных оборотах. Располагается защитная конструкция на расстоянии в 5 см от диска таким образом, чтобы сверху свободно проходила древесина.

Схема проверки работоспособности циркулярной пилы.

Циркулярная пила из болгарки должна иметь строго определенное направление вращения, т.к. в противном случае не спасут даже специальные очки. Нижняя кромка будет двигаться в сторону рабочего, тогда как верхняя от него — опилки будут лететь куда угодно (особенно на ноги), но не в глаза.

Сделать циркулярку сможет любой желающий, но перед тем, как начинать работу, стоить помнить о минусах, к тому же цена затеи нередко сопоставима с покупкой нового инструмента. На модифицированные болгарки устанавливаются 3-зубые фрезы, выпускаемые для подобных случаев.

Обратно болгарку восстанавливать не просто не стоит, а категорически нельзя, чему свидетельствуют регулярные обращения в больницы с различными степенями травм.

Зато можно переделать циркулярку в радиальную либо торцовочную пилу, которые в свободной продаже обойдутся в весьма солидную сумму.

Форматно-раскроечный станок своими руками: чертежи, видео, фото

По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:

Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.

И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.

Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.

Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:

Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
При раскрое поперек волокон появляется много сколов;
Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.

Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.

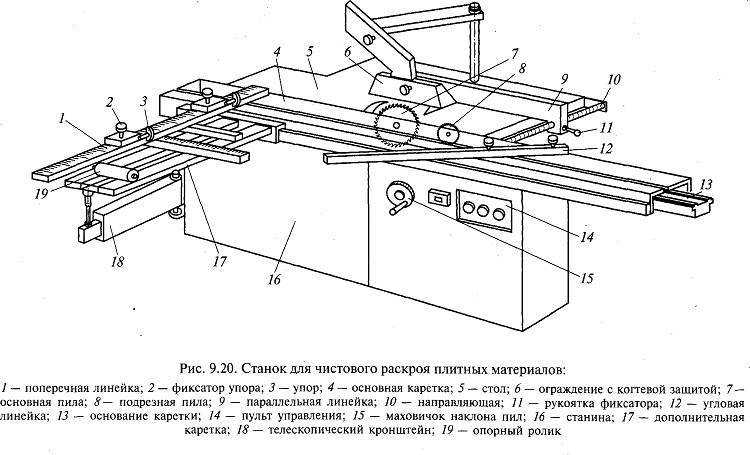

Назначение форматно раскроечного станка

Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

При изготовлении самодельной конструкции следует учитывать такие моменты:

устойчивость оборудования во время работы;
наличие измерительных инструментов для предварительной раскройки деревянного листа.
размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?

Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).

Пример готового горизонтального форматника. С листом фанеры он занимает очень много места

В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.

А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.

Самый простой вертикальный форматник обойдется в 230 тыс руб.

Бюджетный вариант вертикального форматинка, который нам не очень понравился

Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).

Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным.

Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.
