Твердотельное реле

Трехфазные реверсивные реле

Главная
Реле твердотельное (ТТР / SSR)
Трехфазные реверсивные реле

Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям. Благодаря своим характеристикам твердотельные реле все чаще заменяют электромагнитные реле и контакторы. Твердотельные реле применяются в системах управления нагревом, освещением, электродвигателями, трансформаторами, электромагнитами и т.д.

Особенности реле:

Длительный срок службы
Управляющее напряжение 10-30V DC
Коммутация по 3-м фазам
Отсутствие дребезга контактов и искрения при переключениях
Высокое сопротивление изоляции между коммутируемой и управляющей цепью
Встроенная RC-цепь и защита от одновременного включения
Светодиодная индикация направления вращения

Расшифровка номенклатуры

GDH – Вид твердотельного реле
GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
GTH – трехфазные твердотельные реле (10 – 120А)
GTR – реверсивные твердотельные реле (10 – 40А)
40 – рабочий ток 40А (от 10 до 500А)
48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
ZD3 – тип управляющего сигнала (способ коммутации)
LA – аналоговый сигнал 4-20мА (фазовое управление)
VD – аналоговый сигнал 0-10V DC (фазовое управление)
ZD – управление 10-30V DC (коммутация при переходе через ноль)
ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)

Варианты исполнений

Выходное напряжение	Управляющее напряжение	Номинальный коммутируемый ток
10A	25A	40A
480V AC “перек. В 0”	10-30V DC	GTR1048ZD	GTR2548ZD	GTR4048ZD

Технические характеристики и условия эксплуатации:

Модификация твердотельного реле	GTRxxxxxZD
Коммутируемое напряжение	48-480V AC 47-63Гц
Управляющее напряжение	10-30V DC
Потребляемый ток в цепи управления	≤40mA
Напряжение вкл./выкл.	8V DC/5V DC
Максимальное пиковое напряжение	1000V AC
Максимальный пиковый ток	10А:100А, 25А:250А, 40:400А в течении 10мс
Падение напряжения в цепи нагрузки	≤1,6V AC
Ток утечки (выключенное состояние)	≤10мА
Время переключения	½ цикла
Светодиодная индикация	Зеленый -прямое вращение Красный – обратное вращение
Напряжение пробоя	2500V AC в теч. 1 минуты
Сопротивление изоляции	500МОм при 500V DC
Температура окружающей среды	-30…+75°C
Относительная влажность	≤80º (без образования конденсата)
Габаритные размеры	105х74х33мм
Способ монтажа	Винтами на монтажную поверхность
Масса	≤450г

Примечание:

Реле подбирается с учетом пускового тока двигателя
Для защиты реле от перенапряжения применяйте варисторы установленные параллельно цепи нагрузки
Для эффективного отвода тепла обязательно использовать радиаторы (и возможно вентилятор)
Не переключайте реверс до полной остановки двигателя!
Для изменения направления вращения используйте 3-позиционный переключатель с фиксацией в среднем положении (стоп)

Схемы подключения:

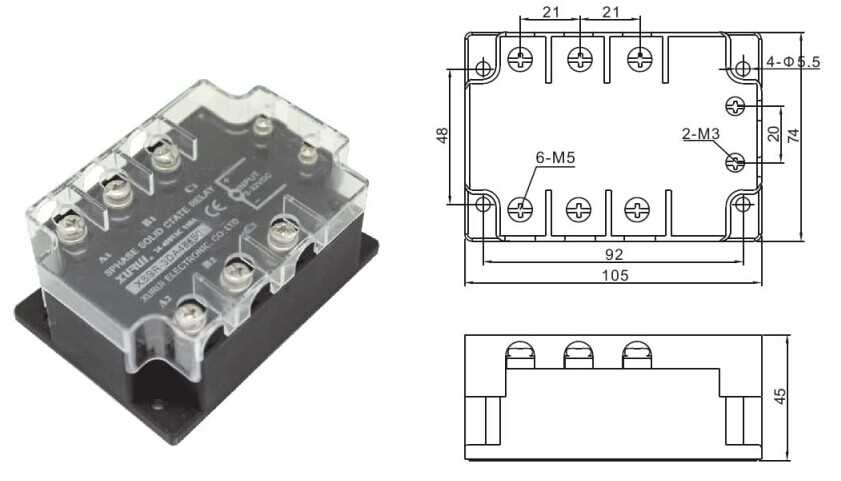

Внешний вид и габаритные размеры:

Вернутся в раздел: Твердотельные реле / Maxwell твердотельные реле

Как проверить твердотельное реле мультиметром?

Мультиметр – прибор, которым фактически определяется импеданс в момент подачи небольшого уровня напряжения через щупы непосредственно в тестируемую цепь. Затем мультиметром измеряется ток, протекающий через щупы, с последующим вычислением сопротивления.

Теоретически всё достаточно просто. Через классическую формулу тоже:

R = U / I

Однако, как отмечалось выше по тексту, выход твердотельного электронного реле включается путём «отбора» небольшой части напряжения из сети переменного тока для подачи управляющего тока на затвор тиристоров.

Проще говоря, если сеть переменного тока не подключена к твердотельному реле, на выходе какой-либо потенциал отсутствует. Поскольку тех уровней напряжения и тока, что создаются мультиметром, недостаточно для включения тиристоров, выход твердотельного электронного реле останется в состоянии «отключено».

Как результат твердотельные электронные реле невозможно проверить, если рассчитывать на значительное изменение выходного импеданса в моменты включения твердотельного реле.

Поэтому эффективный способ стендовых испытаний твердотельного реле — это построение простой испытательной схемы, куда входит источник питания постоянного тока (батарея на 9 вольт). Также понадобится лампа накаливания мощностью 60 или 100 Вт.

Простая электрическая схема для проверки твердотельного реле на работоспособность или на дефект: L1, L2 – сетевой терминал; Л1 – лампа накаливания; ТЭР – твердотельное электронное реле; К1 – кнопочный коммутатор; ИП – источник питания постоянного напряжения

Картинка выше демонстрирует базовую схему подключения, пригодную для проверки твердотельного реле постоянного тока. Когда на выход прибора подключается сеть переменного напряжения, лампа накаливания гореть не должна. Когда же кнопка К1 приводится в действие, источник постоянного напряжения активирует вход прибора, соответственно, выход включается, лампа накаливания загорается.

Аналогичная испытательная схема проверки пригодна для тестирования работоспособности твердотельного электронного реле на входе переменного тока. Достаточно лишь заменить источник постоянного тока подключением к сети переменного тока через К1, как показано на схеме ниже.

Второй вариант схемы без внешнего источника питания: L1, L2 – сетевой терминал; Л1 – лампа накаливания; ТЭР – тестируемый электронный прибор; К1 – кнопочный коммутатор

Как и в случае с выходом, вход не чувствителен к полярности. Однако эту схему допустимо использовать только в том случае, если напряжение сети меньше максимального номинального входного напряжения проверяемого устройства. Подача напряжения на вход, превышающего максимальное значение прибора, приведёт к повреждению.

Как проверить твердотельное реле на функциональность?

Первую схему проверки мультиметром твердотельного реле также допустимо применять для оценки функциональности выхода твердотельного прибора постоянного тока. Это можно сделать, применив второй источник питания для переключения выхода вместо сетевого импеданса.

Однако источник питания здесь должен иметь достаточное напряжение для включения лампы накаливания мощностью 40 Вт или 60 Вт. В большинстве случаев достаточно источника питания на 60 вольт постоянного тока, способного обеспечить нагрузку до 1А.

Кроме того, в отличие от выхода ТЭР переменного тока, выход ТЭР постоянного тока чувствителен к полярности. Клеммы «+» и «-» источника питания необходимо подключать к соответствующим клеммам «+» и «-» выхода.

Нагрузка лампой обеспечивает лёгкое визуальное подтверждение работы прибора, но также необходимо учитывать, что в некоторых случаях предпочтительно использовать другой тип нагрузки для стендовой проверки. В большинстве случаев это не проблема, пока не превышаются номинальные значения напряжения и тока ТЭР.

Однако с твердотельными приборами постоянного тока следует быть несколько осторожнее. Если решено использовать:

электрический двигатель,
вентиляционную установку,
катушку электромагнита,

или любой другой тип индуктивной нагрузки, в таком случае подавляющий диод (1N4937RLG или аналогичный) необходимо установить обратно параллельно нагрузке. Этим предотвращается повреждение прибора потенциалом обратной ЭДС при обесточенной нагрузке.

При помощи информации: Crydom

Устройство твердотельного реле

Современные твердотельные реле (SSR) представляют собой модульные полупроводниковые устройства, которые являются переключателями мощности.

Основные единицы работы этих устройств представлены симисторами, тиристорами или транзисторами. ТТР не имеют движущихся частей, что отличает их от электромеханических реле.

Размер твердотельного реле сильно зависит от максимальной нагрузочной способности и способности рассеивать тепло за счет теплопередачи и конвекции (+)

Внутренняя структура этих устройств может сильно различаться в зависимости от типа управляемой нагрузки и электрической схемы.

К простейшим твердотельным реле относятся следующие группы:

коммутационный узел;
защитные цепи;
оптическая изоляция (гальваническая;
узел ввода с предохранителями;
цепь активации;
загрузить выходной узел.

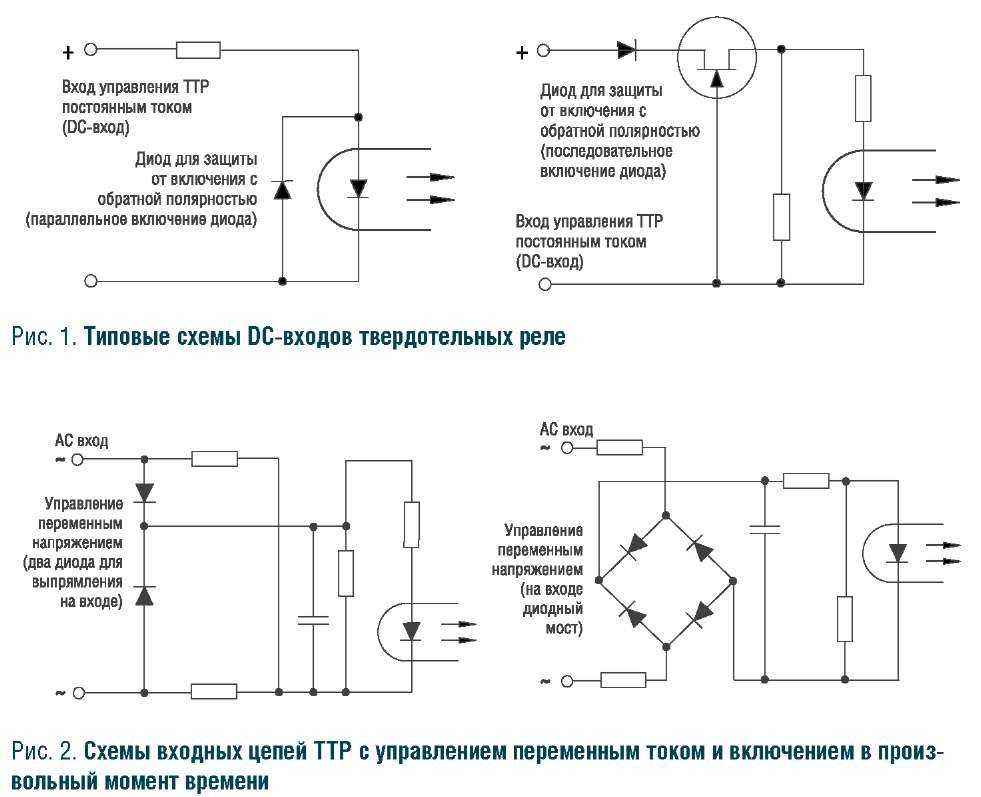

Узел входа SSR представляет собой первичную цепь с последовательным резистором. В эту схему может быть дополнительно встроен предохранитель. Задача входного узла – принять управляющий сигнал и передать команду на переключатели нагрузки.

При переменном токе используется гальваническая развязка для разделения цепей управления и главных цепей. Принцип работы реле во многом зависит от его устройства. Схема триггера, отвечающая за обработку входного сигнала, может быть включена в блок оптической развязки или размещена отдельно.

Блок защиты предотвращает возникновение перегрузок и ошибок, потому что в случае выхода из строя устройства подключенное оборудование также может выйти из строя.

Основное назначение твердотельных реле – замыкание / размыкание электрической сети при помощи слабого управляющего сигнала. В отличие от своих электромеханических аналогов они имеют более компактную форму и не издают характерных щелчков при работе.

Что такое твердотельное реле

Полупроводниковые твердотельные реле – ТТР (по терминологии общепромышленного применения) или полупроводниковые коммутаторы (по терминологии для категории качества ВП), силовые полупроводниковые модули, выполненные по гибридной технологии с применением корпусированных компонентов и бескорпусных компонентов (кристаллов).

Помещаемые в металлопластмассовые или металлические корпуса с металлокерамическими (металлостеклянными) изоляторами с монолитной герметизирующей заливкой полимерными компаундами, либо металлостеклянные (металлокерамические) герметичные корпуса:

твердотельные реле в планарном исполнении;
твердотельные реле для установки на печатные платы;
твердотельные реле, устанавливаемые на теплоотвод с объемным монтажом силовых и управляющих цепей.

Твердотельные реле со схемами управления обеспечивающими, в любом сочетании функции управления, защиты и диагностики, с гальванической оптоэлектронной или трансформаторной развязкой, напряжением изоляции от 1 до 4 кВ.

Твердотельные реле для коммутации цепей постоянного, переменного, постоянного тока двунаправленного действия с применением в качестве силового элемента:

тиристоров (симисторов) в диапазоне 1…200 А, напряжением коммутации 600…1600 В;
МОП-транзисторов в диапазоне 1…200 А, напряжением коммутации 60…600 В;
IGBT-транзисторов в диапазоне 1…200 А, напряжением коммутации 600…1200 В;
Биполярных транзисторов в диапазоне 1…10 А, напряжением коммутации 100…300 В.

Одно и многоканальные, нормально замкнутые или разомкнутые твердотельные реле. Твердотельные реле предназначены для использования в цепях постоянного и переменного тока в системах автоматического регулирования приводов электродвигателей, цепях автоматического управления и регулирования. А также заменяют контактные электромагнитные реле и во многом их превосходят.

Размеры твердотельного реле.

К преимуществам твердотельных реле относятся:

длительный срок службы (более 1 млрд. срабатываний);
высокое быстродействие;
отсутствие электромагнитных помех в момент подключения;
отсутствие дребезга контактов и акустического шума;
отстутствие дугового разряда при размыкании (применение во взрывоопасной среде);
высокое сопротивление изоляции между входом и выходом;
малое энергопотребление;
герметичность конструкции, стойкость к ударам и вибрации.

Основными областями применения твердотельных реле являются системы промышленного нагрева, температурного контроля, промышленного и общественного освещения, управления электродвигателями и трансформаторами, непрерывного электропитания.

Трехфазное твердотельное реле.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Описание

В отличие от электромеханических реле (EMR), которые используют катушки, магнитные поля, пружины и механические контакты для управления и переключения питания, твердотельное реле или SSR не имеет движущихся частей, но вместо этого использует электрические и оптические свойства полупроводниковых полупроводников, выполняет его вход в функции изоляции и переключения выхода.

Как и обычные электромеханические реле, твердотельные реле обеспечивают полную электрическую изоляцию между их входными и выходными контактами, а его выход действует как обычный электрический переключатель в том смысле, что он имеет очень высокое, почти бесконечное сопротивление в непроводящем (разомкнутом) и очень низком сопротивлении при проведении. Твердотельные реле могут быть предназначены для переключения как переменного, так и постоянного тока с помощью SCR, триак или переключающего транзисторного выхода вместо обычных механических нормально разомкнутых контактов. Купить твердотельное реле на Алиэкспресс:

В то время как твердотельное реле и электромеханическое реле в основном схожи в том, что их низковольтный вход электрически изолирован от выхода, который переключает и контролирует нагрузку, электромеханические реле имеют ограниченный жизненный цикл контакта, могут занимать много места и имеют более низкие скорости переключения, особенно большие силовые реле и контакторы. Твердотельные реле не имеют таких ограничений.

Таким образом, основные преимущества твердотельных реле по сравнению с обычными электромеханическими реле состоят в том, что у них нет движущихся частей, изнашиваемых, и, следовательно, нет проблем с отскоком контактов, они могут переключать «ВКЛ» и «ВЫКЛ» гораздо быстрее, чем механические реле может двигаться, а также включаться при нулевом напряжении и отключаться при нулевом токе, что устраняет электрические помехи и переходные процессы.

Полупроводниковые реле можно купить в стандартных готовых комплектах, от нескольких вольт или ампер до многих сотен вольт и ампер выходной коммутационной способности. Однако твердотельные реле с очень высоким номинальным током (плюс 150 А) все еще слишком дороги для покупки из-за их требований к силовым полупроводникам и теплоотдаче, и, как таковые, все еще используются более дешевые электромеханические контакторы.

Подобно электромеханическому реле, небольшое входное напряжение, обычно от 3 до 32 вольт постоянного тока, может использоваться для управления очень большим выходным напряжением или током, например 240В, 10А. Это делает их идеальными для взаимодействия микроконтроллеров, PIC и Arduino, так как слаботочный 5-вольтный сигнал, скажем, от микроконтроллера или логического вентиля, может использоваться для управления конкретной нагрузкой цепи, и это достигается с помощью опто-изолятора.

Назначение и область применения твердотельных реле

Твердотельные изделия предназначены для обеспечения замыкания и размыкания участков в высоковольтных и низковольтных электрических цепях. Они выполняют ту же функцию что и обычные реле с механическими размыкателями контактов на основе электромагнитной катушки. Основное отличие в том, что оно не имеет механических контактов и электромагнита, коммутация осуществляется полупроводниковыми приборами.

Область применения таких реле та же что и обычных, используются при необходимости коммутации элементов индуктивной нагрузки:

В системах нагрева с электрическими тэнами;
В производственных технологиях, где необходимо поддерживать стабильную температуру;
Для коммутации цепей систем управления в комплексе различного оборудования;
В некоторых случаях твердотельными реле заменяют бесконтактные пускатели реверсного типа;
В схемах управления электродвигателями;
В системах контроля и диагностики оборудования, нагрева трансформаторов и других элементов с установленными пределами определенных параметров в процессе эксплуатации;
В схемах управления уровнем освещения на различных объектах.

Невозможно перечислить все варианты, сфера применения этих изделий очень обширна.

Виды устройств

Для корректной работы твердотельного реле при маленьких токах нагрузки соизмеримых с током утечки необходимо устанавливать шунтирующее сопротивление параллельно нагрузке. В соотношении с методом коммукации выделяют: устройства, выполняющие нагрузки емкостного типа, редуктивного типа, слабой индукции; реле со случайным или мгновенным включением, используются в том случае, когда требуется мгновенное срабатывание; реле с наличием фазового управления, позволяют производить настройку нагревательных элементов, ламп накаливания.

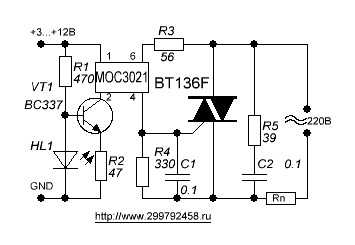

Остальное наглядно демонстрирует схема: Схема включения твердотельного реле Характеристики Естественно, у каждой фирмы, предлагающей такие приборы, свои параметры и модели. А теперь давайте рассмотрим более детально процесс изготовления устройства.

Параметры мощности — от 3 до 32 Вт.

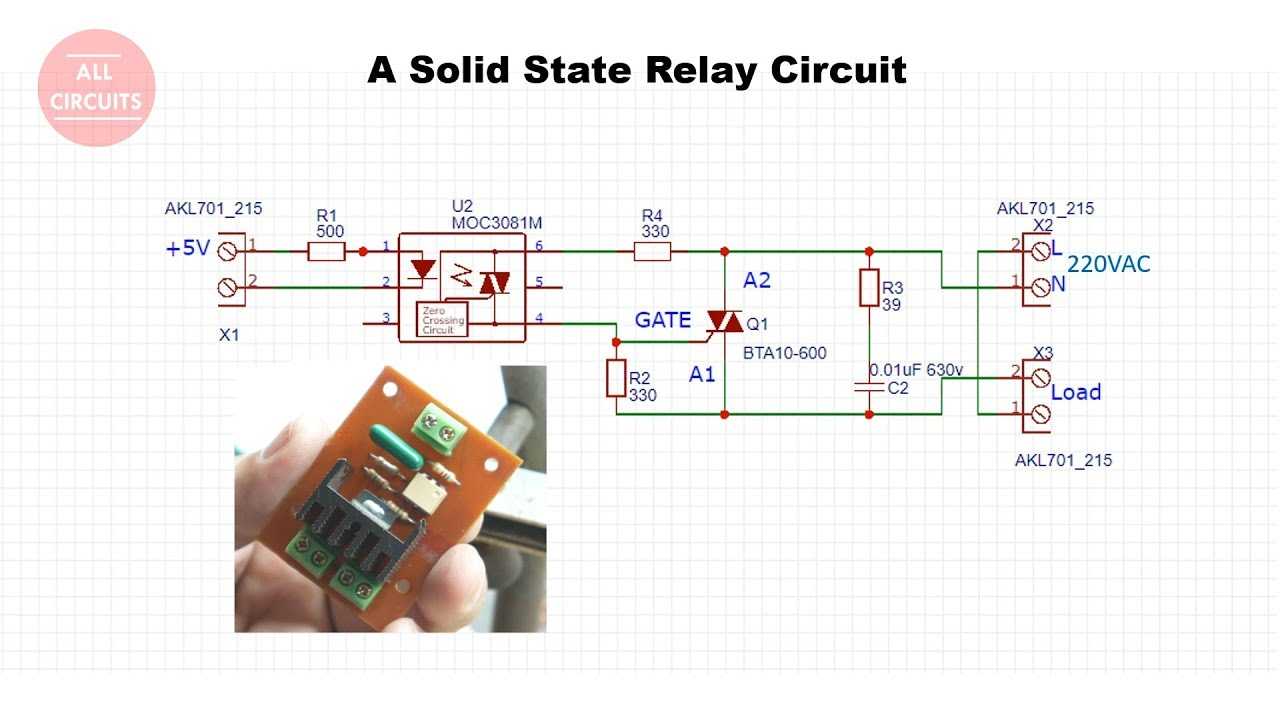

Обобщённая схема ТТР, наглядно показывающая, каким образом функционирует электронный прибор: 1 — источник напряжения управления; 2 — оптопара внутри корпуса реле; 3 — источник тока нагрузки; 4 — нагрузка Проходящий через фотодиод ток приходит на управляющий электрод ключевого транзистора или тиристора. Чтобы избежать возникновения перенапряжений при использовании реле, следует обязательно приобрести варистор или предохранитель быстрого действия. Выбор и покупка твердотельного реле Чтобы купить твердотельное реле, следует обратиться в специализированный магазин электроники, в котором опытные специалисты помогут подобрать устройство, в соотношении с необходимой мощностью.

Характеристики твердотельного реле

Сначала давайте рассмотрим входные характеристики оптоизолятора MOC доступны другие опто-триаки. В устройствах которые работают при переменном токе это тиристор или симистор, а для приборов с постоянным током — транзистор. От типа и особенностей развязки зависят общие конечные характеристики прибора и особенности его работы.

Отличия несущественные, на работу не влияют никак. Высокий уровень быстродействия позволяет избежать дребезга контактов во время работы устройства.

Таким образом, при использовании ТТР следует обращать внимание на характеристики переключаемых напряжений. Такие схемы отличаются высокой сложностью и лучше купить готовый прибор. Остальное наглядно демонстрирует схема: Схема включения твердотельного реле Характеристики Естественно, у каждой фирмы, предлагающей такие приборы, свои параметры и модели

Например, во время эксплуатации мощных устройств возникает необходимость в применении дополнительного элемента для отвода тепловой энергии

Остальное наглядно демонстрирует схема: Схема включения твердотельного реле Характеристики Естественно, у каждой фирмы, предлагающей такие приборы, свои параметры и модели. Например, во время эксплуатации мощных устройств возникает необходимость в применении дополнительного элемента для отвода тепловой энергии.

Проверим это на практике, допустим вы столкнулись с таким изделием как на рисунке ниже, и хотите узнать, что оно собой представляет. Охлаждение Еще одним немаловажным фактором для надежной работы твердотельных реле является его рабочая температура. В его конструкции имеются силовые ключи на симисторах, тиристорах или транзисторах.
Твёрдотельное реле. Что это такое и как работает? Испытание на практике

Классификация твердотельных реле

Сферы применения реле разнообразны, поэтому и их конструктивные особенности могут сильно отличаться, в зависимости от потребностей конкретной автоматической схемы. Классифицируют ТТР по количеству подключенных фаз, виду рабочего тока, конструктивным особенностям и типу схемы управления.

По количеству подключенных фаз

Твердотельные реле используются как в составе домашних приборов, так и в промышленной автоматике с рабочим напряжением 380В. Поэтому эти полупроводниковые устройства, в зависимости от количества фаз, разделяются на:

однофазные;
трехфазные.

Однофазные ТТР позволяют работать с токами 10-100 или 100-500А. Их управление производится с помощью аналогового сигнала.

Трехфазные твердотельные реле способны пропускать ток в диапазоне 10-120А. Их устройство предполагает реверсивный принцип функционирования, который обеспечивает надежность регуляции одновременно нескольких электрических цепей. Часто трехфазные ТТР используются для обеспечения работы асинхронного двигателя. В его электросхему управления обязательно включаются быстрые предохранители из-за высоких пусковых токов.

По виду рабочего тока

Твердотельные реле нельзя настроить или перепрограммировать, поэтому они могут нормально работать только при определенном диапазоне электропараметров сети. В зависимости от потребностей ТТР могут управляться электроцепями с двумя видами тока:

постоянным;
переменным.

Аналогично можно классифицировать ТТР и по виду напряжения активной нагрузки. Большинство реле в бытовых приборах работают с переменными параметрами.

Устройства с постоянным управляющим током характеризуются высокой надежностью и используют для регуляции напряжение 3-32 В. Они выдерживают широкий диапазон температур (-30..+70°С) без значительного изменения характеристик.

Реле, регулирующиеся переменным током, имеют управляющее напряжение 3-32 В или 70-280 В. Они отличаются низкими электромагнитными помехами и высокой скоростью срабатывания.

По конструктивным особенностям

Твердотельные реле часто устанавливают в общий электрощит квартиры, поэтому многие модели имеют монтажную колодку для крепления на DIN-рейку. Кроме того, существуют специальные радиаторы, располагающиеся между ТТР и опорной поверхностью. Они позволяют охлаждать прибор при высоких нагрузках, сохраняя его рабочие характеристики.

Между реле и радиатором рекомендуется наносить слой термопасты, который увеличивает площадь соприкосновения и увеличивает теплоотдачу. Существуют и ТТР, предназначенные для крепления к стене обычными шурупами.

По типу схемы управления

Не всегда принцип работы регулируемой реле техники требует его мгновенного срабатывания. Поэтому производители разработали несколько схем управления ТТР, которые используются в различных сферах:

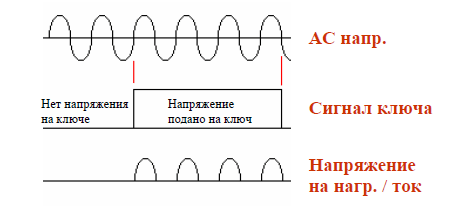

Контроль «через ноль». Такой вариант управления твердотельным реле предполагает срабатывание только при значении напряжения, равном 0. Используется в устройствах с емкостной, резистивной (нагреватели) и слабой индуктивной (трансформаторы) нагрузкой.
Мгновенное. Используется при необходимости резкого срабатывания реле при подаче управляющего сигнала.

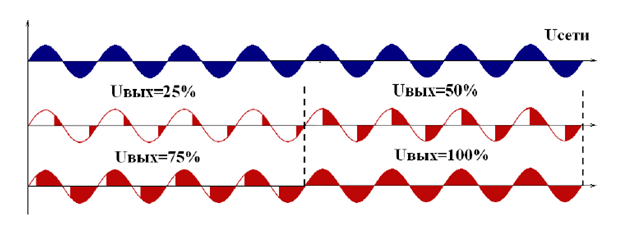

Фазовое. Предполагает регулирование выходного напряжения методом изменения параметров управляющего тока. Применяется для плавного изменения степени нагрева или освещения.

Твердотельные реле различаются и по многим другим, менее значимым, параметрам

Поэтому при покупке ТТР важно разобраться в схеме работы подключаемой техники, чтобы приобрести максимально соответствующее ей регулировочное устройство.. Обязательно должен быть предусмотрен запас мощности, потому что реле имеет эксплуатационный ресурс, который быстро расходуется при частых перегрузках.. Обязательно должен быть предусмотрен запас мощности, потому что реле имеет эксплуатационный ресурс, который быстро расходуется при частых перегрузках.

Обязательно должен быть предусмотрен запас мощности, потому что реле имеет эксплуатационный ресурс, который быстро расходуется при частых перегрузках.

Конструкция твердотельных реле и принцип работы

Название твердотельное, указывает на структуру конструкции реле, схема которого собрана из полупроводниковых приборов на печатных платах, тиристорах, транзисторах или симисторах. Все элементы помещаются в жесткий корпус, ингда заливаются эпоксидной смолой, таким образом, получается неразборная жесткая конструкция. С наружи выведены только контакты для управления и коммутации подключаемой нагрузки.

Разные модели твердотельных реле

Фактически каждый отдельно взятый тиристор или транзистор является бесконтактным твердотельным реле. При подаче управляющего напряжения на полупроводниковый кристалл p-n-p переходы в его структуре открываются, пропуская ток, при снятии управляющего напряжения закрываются, останавливая поток электронов.

Обычное реле с электромагнитной катушкой и механическими контактами работает по такому же принципу. При подаче напряжения на электромагнитную катушку сердечник втягивается, размыкает или замыкает контакты в зависимости от конструктивных особенностей изделия.

Так как габариты полупроводников имеют малые размеры в одном корпусе можно разместить, комплексную систему коммутации групп контактов различного назначения с схемами на замыкание или размыкание. При этом используются транзисторы, симисторы, тиристоры с р-n—p или n—p—n переходами, в зависимости от функционального назначения применяют соответствующие твердотельные реле.

Структурная схема твердотельного реле с основными элементами

Изделия отличаются по техническим параметрам по величине коммутируемого тока, напряжению управления и многим другим параметрам. В большинстве случаев сигнал управления на входе предается оптическим путем, через подсветку светодиодом, фотодиода для включения коммутации.

Недостатки

Кроме положительных качеств твердотельных реле, стоит выделить и ряд недостатков:

В открытом виде происходит нагрев изделия из-за высокого сопротивления в цепи p-n перехода. Чтобы избежать негативных последствий в приборах, пропускающих через себя повышенные токи, требуется предусмотреть охлаждение.
В закрытом виде сопротивление увеличивается, и появляется обратный ток утечки (измеряется в мА).
При съеме вольтамперной характеристики заметен ее нелинейный характер.
Некоторые виды твердотельных реле требуют строго соблюдения полярности при подключении выходных цепей. Это касается тех приборов, которые рассчитаны на работу в условиях постоянного тока.
В случае поломки высок риск перекрытия контактов на входе. Причиной может стать пробой силового ключа. Для сравнения контакты классических реле (при выходе из строя) остаются в разомкнутом виде.
Требуется защита от ошибочных срабатываний, вызванных бросками напряжения. Это обусловлено высокой скоростью срабатывания.
Твердотельные реле пропускают ток по обратному пути с небольшой задержкой, что обусловлено применением полупроводниковых элементов в схеме.

Принцип работы твердотельного реле

Рис. №3. Схема работы с использованием твердотельного реле. В положении выключено, когда на входе наблюдается 0 В, твердотельное реле не дает пройти току через нагрузку. В положение включено, на входе есть напряжение, ток идет через нагрузку.

Основные элементы регулируемой входной цепи переменного напряжения.

Регулятор тока служит для поддержки неизменного значения тока.
Двухполупериодный мост и конденсаторы на входе в устройство служат для преобразования сигнала переменного тока в постоянный.
Встроенный оптрон оптической развязки, на него подается питающее напряжение и через него протекает входной ток.
Тригерная цепь служит для управления эмиссией света встроенного оптрона, в случае прекращения подачи входного сигнала ток прекратит свое протекание через выход.
Резисторы, расположенные в схеме последовательно.

В твердотельных реле используется два распространенных типа оптических развязок – семистор и транзистор.

Симистор обладает следующими преимуществами: включение в состав развязки тригерной цепи и ее защищенность от помех. К недостаткам следует отнести дороговизну и необходимость больших величин тока на входе в устройство, необходимого для переключения выхода.

Рис. №4. Схема реле с семистором.

Тиристор — не нуждается в наличии большого значения тока для переключения выхода. Недостаток – нахождение триггерной цепи вне развязки, а значит большее число элементов и слабая защита от помех.

Рис. №5. Схема реле с тиристором.

Рис. №6. Внешний вид и расположение элементов в конструкции твердотельного реле с транзисторным управлением.

Принцип работы твердотельного реле типа SCR полупериодного управления

При прохождении тока через реле исключительно в одном направлении величина мощности снижается почти на 50%. Для предотвращения этого явления используют два параллельно подключенных SCR, расположенные на выходе (катод соединяется анодом другого).

Рис. №7. Схема принципа работы полупериодного управления SCR

Типы коммутирования твердотельных реле

Управление коммутационными действиями при переходе тока через ноль.

Рис. №8. Коммутация реле при переходе тока через ноль.

Используется для резистивной нагрузки в системах управления и контролирования нагревательных устройств. Использование в слабоиндуктивных и емкостных нагрузках.

Фазовое управление твердотельным реле

Рис.№9. Схема фазного управления.

Основные показатели для выбора твердотельных реле

Ток: нагрузки, пусковой, номинальный.
Тип нагрузки: индуктивность, емкость или резистивная нагрузка.
Тип напряжения цепи: переменное или постоянное.
Тип сигнала управления.

Ориентировочные примеры выбора реле при превышении тока

Нагрузка активной мощности, например, ТЭН – запас 30-40%.
Электродвигатель асинхронного типа, 10 кратный запас по току.
Освещение с лампами накаливания – 12 кратный запас.
Электромагнитные реле, катушки – от 4 до 10 кратного запаса.

Рис. №10. Примеры выбора реле при активной нагрузке по току.

Такой электронный компонент электрических цепей как твердотельное реле становиться обязательным интерфейсом в современных схемах и обеспечивает надежную электрическую изоляцию между всеми задействованными электроцепями.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Виды ТТР

Где купить такие реле, не выходя из дома — см. ссылки в конце статьи.

Твердотельные реле по устройству и принципу работы можно разделить на следующие разновидности:

По виду управляющего напряжения – переменное или постоянное (дискретные). Иногда на вход подключается переменный резистор, т.е. используется аналоговое управление, соответственно и выходное напряжение меняется плавно, как в диммере для освещения.
По виду коммутируемого напряжения – переменное или постоянное.
По количеству фаз для переменного напряжения – одна или три.
Для трехфазных – с реверсом или без.
По конструкции – монтаж на поверхность или на ДИН-рейку. Хотя, практически все производители предлагают переходные планки для универсального монтажа.

Кроме того, стандартной опцией для коммутации переменного напряжения является переключение в момент перехода через ноль.

(adsbygoogle = window.adsbygoogle || []).push({});

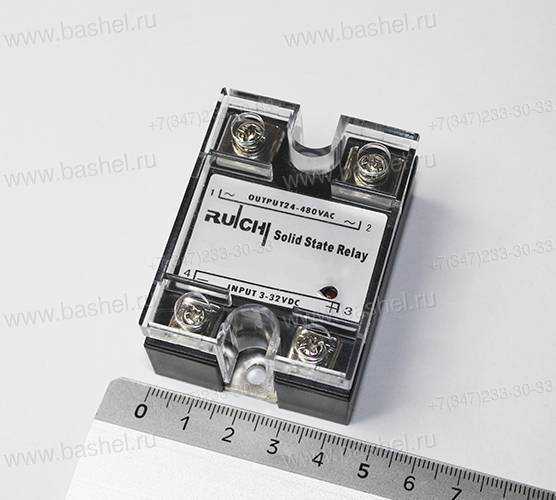

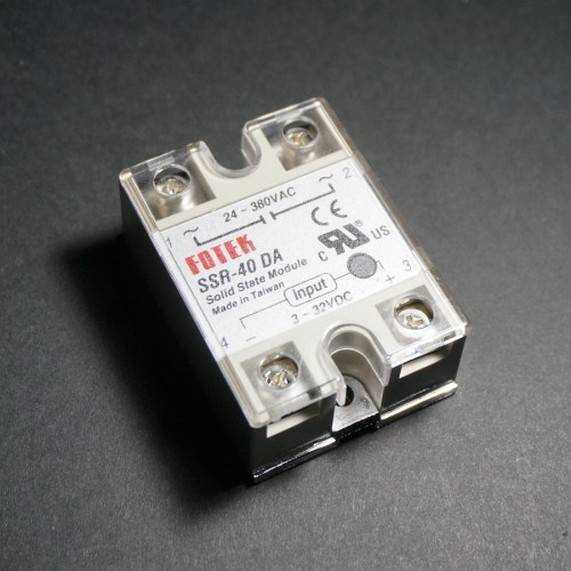

Выше уже было фото ТТЛ, у которого вход — постоянное напряжение, выход — переменное (АС-DC). Вот ещё какие реле у меня есть сейчас под рукой:

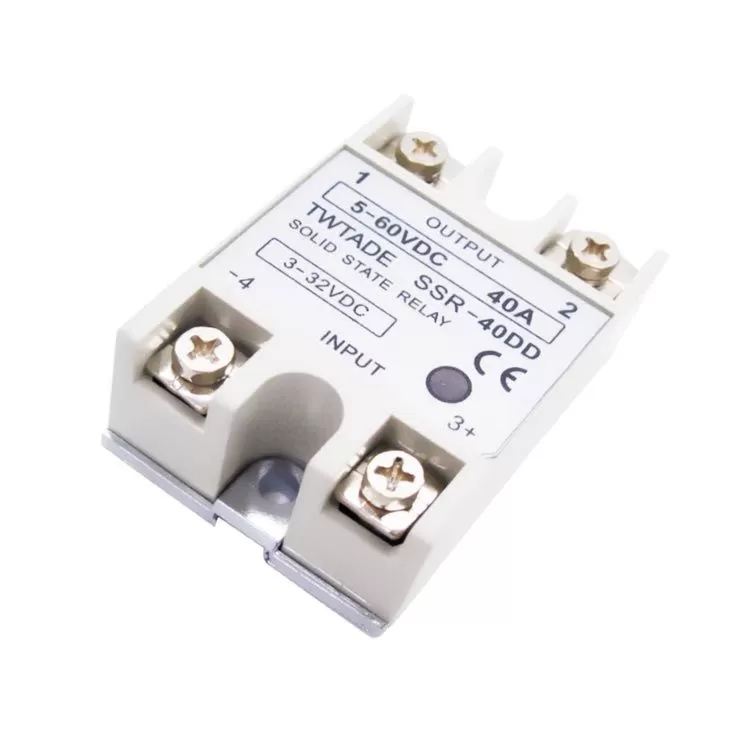

SSR OMRON DC-DC. Вход — постоянное напряжение до 24 В, выход — тоже постоянное, до 200 В

SSR FOTEK DC-DC — твёрдотельные реле постоянного тока

Этими двумя моделями реле удобно коммутировать нагрузку с постоянным напряжением 24 Вольта, когда управляющий сигнал (тоже 24 В) приходит с выхода контроллера или с датчика. Можно сказать, что это такие компактные усилители тока. Причем коэффициент усиления при этом — около 1000, поскольку ток управляющей цепи — менее 10 мА.

Дальше-больше. Ниже показано трехфазное твердотельное реле. На его входы R, S, T подается три фазы 380В, а с его выходов U, V, W напряжение подается на асинхронный двигатель или трехфазный ТЭН.

Fotek 3 phase. Трехфазное твердотельное реле

Это реле работает (по результатам работы) примерно, как магнитный пускатель с катушкой 24 VDC.

Как подключить электродвигатель через магнитный пускатель — подробно расписано на сайте здесь.

Управляющие контакты показаны поближе:

Fotek 3 phase. Входные управляющие контакты

Видите на фото, под управляющие контакты предусмотрено ещё одно место, которое в данном случае не используется? На этом месте у другой модели подается сигнал реверса. То есть, при подаче на один вход фазы через реле коммутируются для прямого вращения двигателя, при подаче на другой вход — для обратного.

Кто не в курсе — прямое вращение — это когда двигатель крутится по часовой стрелке, если смотреть ему «в зад». Как поменять направление вращения двигателя — поменять местами любые две фазы.

По теме рекомендую почитать мою статью по трем фазам и отличии трехфазного питания от однофазного.

Трехфазные реле с реверсом бывают с коммутацией двух фаз, третья подключена к двигателю постоянно.

А теперь представьте, столько места занимает и сколько шума при работе создает обычное реверсивное реле на такой ток? То-то и оно!

Вот такое же ТТЛ, но помощнее и с управлением от переменки 220В.

Fotek TSR-40AA-H 3 phase 40A

Если кому-то придёт в голову, можно кнопкой звонка или герконом запускать двигатель мощностью 10 кВт!

С мощностью не всё так оптимистично, но об этом в конце статьи.

В следующем разделе статьи показана схема, кнопка звонка может стоять как раз в цепи управления.

Какие параметры важны при выборе твердотельных реле?

Эти полупроводниковые устройства приобретают в соответствии с запланированной областью применения. При покупке учитывают:

мощность – запас мощности должен превышать величину, необходимую для обслуживания определенного оборудования, в несколько раз, если модель используется для запуска асинхронного двигателя, то запас должен составлять 6-10 раз;
материал изготовления корпуса, его соответствие условиям, в которых будет эксплуатироваться устройство;
габариты корпуса;
тип крепежных элементов;
моментальное или постепенное быстродействие;
наличие дополнительных эксплуатационных возможностей;
энергопотребление;
бренд.
