Самодельный токарный станок по металлу своими руками

Станок для дома

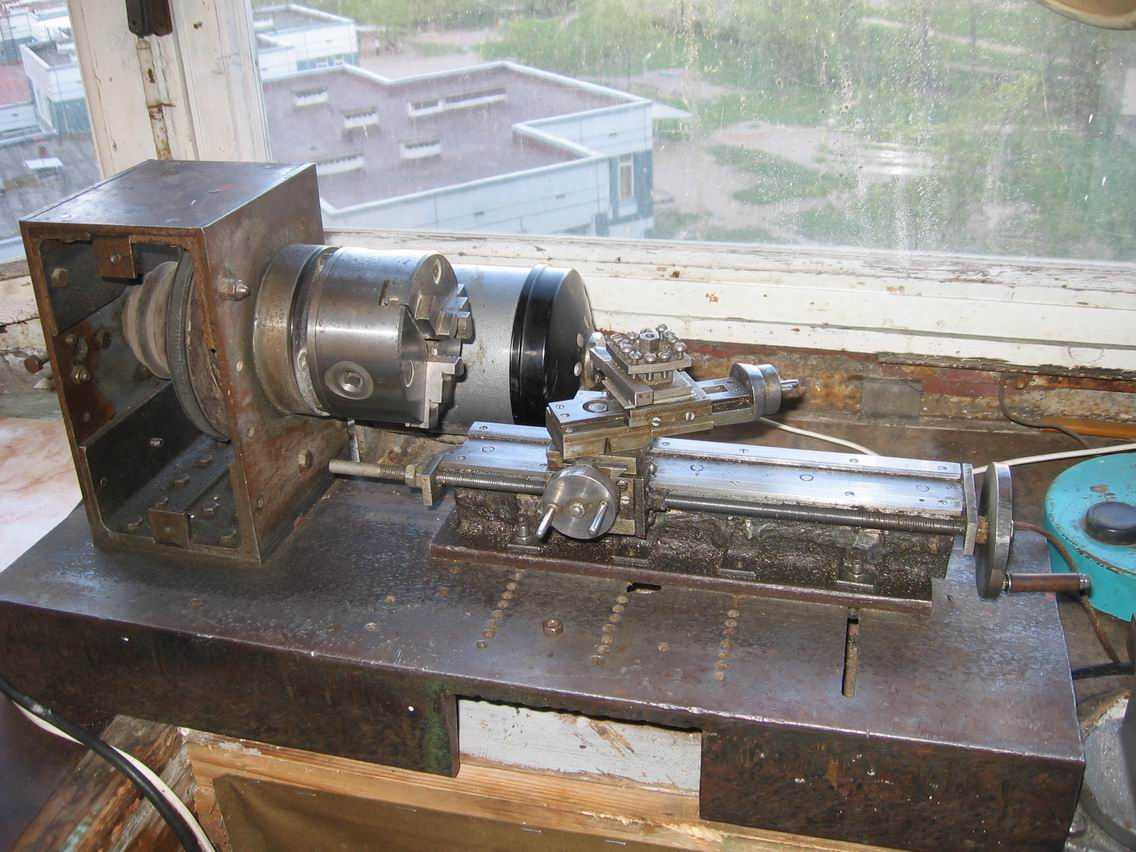

Готовое изделие

Как вы уже поняли из вышенаписанного, токарный станок по дереву, который используют для дома, может быть достаточно простым. Как и для любой другой модели, прежде чем приступить к её изготовлению, нужно изучить специфику оборудования и подобрать все детали для разных узлов.

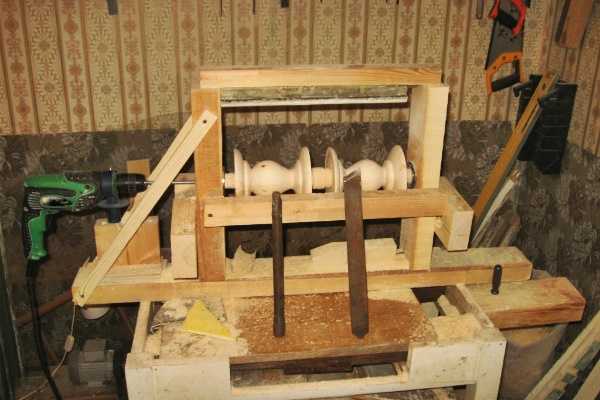

Очень простая конструкция

Тем не менее, даже чрезвычайно простая модель должна иметь следующие элементы:

устойчивую раму;
переднюю и заднюю бабку;
электропривод (электродвигатель);
блок регулировки оборотов (систему шкивов);
ремень привода;
фиксаторы;
столик для упора резцов.

Очень часто для изготовления станков такого типа в домашних условиях используют следующие размеры:

по длине – 800-900 мм;
по ширине – 400-500 мм;
по высоте – 400-500 мм.

Устройство задней бабки

Данные параметры позволяют обработку заготовок диаметром 250 мм и длиной 200 мм без задней бабки. При её наличии длина заготовки может быть увеличена до 400 мм. В качестве электропривода можно использовать старый наждачный станок, сделанный на два камня. Его очень удобно применять в качестве передней бабки. Для задней бабки можно использовать головку большой электродрели, вставив в неё вращающийся конус для центровки заготовок. Для станины подойдёт толстый металлопрофиль со стенкой не менее 3 мм.

При изготовлении станка вам, безусловно, понадобятся такие инструменты, как:

ручная электродрель или шуруповёрт с набором свёрл;
набор напильников с разной зернистостью;
болгарка с обрезным и шлифовальным дисками;
электросварка постоянного или переменного тока с электродами 2 и 3 мм.

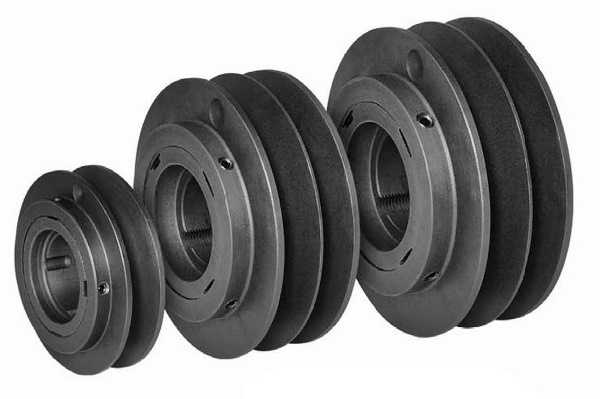

Набор шкивов

Из материалов вам придётся приготовить:

уголок с толщиной полки не менее 3 мм;
швеллер;
две трубы разного диаметра – одна должна входить в другую;
стальную полосу на 20 и 40 мм;
шкивы;
приводной ремень;
болты с гайками и саморезы.

Фиксация заготовки планшайбой

На заднем валу электропривода закрепляют шкивы разных размеров, чтобы была возможность менять количество оборотов. На переднем валу устанавливается планшайба, которая будет фиксировать заготовку.

Патрон электродрели

Чтобы сделать заднюю бабку, найдите старую большую электродрель и снимите с неё переднюю часть с патроном

При этом следует обратить внимание, чтобы корпус дрели был металлическим, а не пластиковым. Чтобы закрепить этот узел на станине, делают металлическую стойку, крепят её так, чтобы была возможность перемещения вдоль продольной оси

Патрон в силу своей конструкции способен выдерживать большие и длительные нагрузки, так что этот узел прослужит вам очень долго.

Станину лучше всего делать из швеллера – для этого понадобится четыре куска, сваренных между собой электросваркой. При этом следует быть очень внимательным, чтобы сохранить точную плоскость изделия. Для передней бабки в качестве установочной площадки можно использовать толстую фанеру (от 14 мм) или ОСП. Электропривод устанавливают на столе, на котором будет стоять станина, на пластину, но она должна иметь возможность перемещения, чтобы была регулировка скорости.

Суппорт устанавливают на станину

Суппорт можно сделать самому из труб разного диаметра, о которых говорилось в перечне материалов – так узел сможет передвигаться вдоль и поперёк станины. Чтобы закрепить это устройство удобнее всего использовать гайки в виде барашка. Здесь же, на суппорте устанавливают упорную планку, на которую резцы будут опираться при работе.

Если у вас есть инструментальная сталь, то резцы разной формы для работы вы можете выточить самостоятельно – это обойдётся гораздо дешевле их покупки в магазине. Если покупать их в магазине, то вам придётся выложить от 300 до нескольких тысяч рублей – всё зависит от качества стали.

Учтите, что чем чаще вы будете работать на токарной установке, тем качественнее должна быть сталь. Кроме того, если есть потребность в обработке твёрдых пород древесины, то дешёвый набор очень быстро затупится и вам постоянно придётся его подтачивать.

Коротко о главном

Токарный станок имеет основные узлы – это станина, суппорт, две бабки, коробка скоростей. Я начал изготавливать такое устройство после разработки чертежей. Они позволили предварительно точно выпилить требуемое количество дисков с отверстиями расчетного размера, а также выполнить качественно сборку всего станка.

Создавал устройство последовательно. Начал работу с раскладки выточенных частей на столе, просверливания необходимых отверстий во фланцах, изготовления и монтажа направляющих, а также ходового винта и двух бабок. Потом прикрепил платформу под суппорт, установил электродвигатель. Затем соединил мотор клиновым ремнем с одним из шкивов на впереди расположенной бабке.

Вопрос

Устройство токарного станка по дереву

Идеей собрать свой токарник по дереву рано или поздно начинает болеть практически каждый мастер. Кто-то приходит к этому самостоятельно, после долгих расчетов и раздумий, а кто-то вспоминает детство, и школьную мастерскую там ведь тоже были станки по дереву. Да и сложного, в том, чтобы собрать деревообрабатывающий станок по образу и подобию школьного нет. Ведь материал в виде отрезков труб в гараже найдется уж точно.

Первым делом стоит вспомнить все основные части конструкции того самого, школьного станка по дереву. Деталей здесь вроде и немного, но каждая из них выполняет определенную роль, без которой все превращается в груду металлолома.

Основой любого станка выступает станина. Это массивное основание, на котором крепится все остальное оборудование. Станина должна быть максимально прочной и жесткой, во время работы она должна выдерживать большие нагрузки не только в виде массивной заготовки, но и в виде вибрации и действия разнонаправленных сил при обработке деревянной заготовки.

Передняя бабка токарного станка представляет собой устройство, в котором устанавливается приводной вал. С одной стороны вала устанавливается устройство зажима заготовки – токарный самоцентрирующийся патрон, планшайба или устройство, на которое навинчивается или набивается заготовка из дерева. С другой стороны токарного вала крепится ведущая шестерня, шкив с одним или несколькими ручьями для ременной передачи. Токарный вал должен обеспечивать вращательное движение со скоростью до 3000 оборотов, для бытовых нужд этого достаточно. Поэтому токарный вал обычно устанавливается на подшипниках или втулках

Ось вала является основной осью токарного станка, и чем выше вал над станиной, тем больше диаметр заготовки можно обрабатывать. Обработка деталей на станке осуществляется при помощи ручных резцов, а учитывая скорость вращения вала, неосторожное прикосновение к шкиву или ремням может повлечь травму, поэтому передний узел обязательно закрывается защитным экраном или кожухом. Жесткое крепление защиты к передней бабке обязательное условие безопасной работы. С противоположной стороны устанавливается задняя бабка

Это жесткий упор, с конусом-центром, который находится точно по оси токарного вала. Центр может двигаться вдоль оси для закрепления заготовки. Чтобы зафиксировать положение центра, нужно предусмотреть механизм его фиксации

С противоположной стороны устанавливается задняя бабка. Это жесткий упор, с конусом-центром, который находится точно по оси токарного вала. Центр может двигаться вдоль оси для закрепления заготовки. Чтобы зафиксировать положение центра, нужно предусмотреть механизм его фиксации.

Во время работы на токарнике используются ручные резцы. Для того чтобы не держать их на весу между передней и задней бабкой устанавливается подручник – упор под резцы.

Для вращения рабочего вала устанавливается привод, это может быть электродвигатель с прямой или ременной передачей, а может быть и привод от мускульной силы. Кстати, первые токарные станки по дереву были именно с ручным приводом – по типу лучковой пилы, это потом, они были вытеснены ножным приводом.

Устройство

Чтобы собрать качественный самодельный токарный станок по металлу, нужно знать его конструкцию. Он состоит из нескольких основных частей:

станины (основание);
суппорта;
задней и передней бабки;
резцедержателя;
электрического привода.

Заводская модель токарного станка (Фото: Instagram / oestlund91)

Станина

Неподвижная деталь, на которой закрепляются остальные части. Она состоит из 2 вертикальных ребер, соединяющихся перекладиной. Такая конструкция обеспечивает требуемую жесткость, устойчивость статора.

Особенности:

Под станиной находятся ножки. Их количество зависит от длины основания.
Поперечные рейки, которые расположены сверху, нужны, чтобы по ним перемещалась задняя бабка, суппорт.

Виды направляющих:

призматические — нужны для передвижения суппорта;
плоские — необходимы для перемещения задней бабки.

Суппорт

На верхней части суппорта закрепляются токарные инструменты, резцы. Это подвижная часть, которая закрепляется на рельсах станины. Суппорт можно перемещать в 4 направлениях относительно центра оборудования. Для этого на станине закрепляются салазки.

Задняя бабка

Нужна для закрепления обрабатываемых заготовок на шпинделе. Задняя бабка подвижна. Она передвигается по направляющим на станине. Части:

Верхняя. На ней удерживается шпиндель.
Нижняя. Основная плита.

Задняя бабка закрепляется на станине с помощью болтов.

Шпиндель для токарного станка (Фото: Instagram / grizli_live)

Передняя бабка

В передней бабке находится удерживающий механизм для закрепления и вращения заготовок при включении станка. Устройство передней бабки:

металлический корпус;
подшипники (2 штуки);
шпиндель;
коробка передач для переключения рабочих режимов, скоростей.

Резцедержатель

Важная часть оборудования, которая нужна для закрепления токарной оснастки, резцов. Станок может иметь одно или несколько креплений для режущих инструментов. Количество зависит от комплектации, размеров, мощности оборудования.

Электрический привод

Отвечает за работу всего оборудования, точность выполнения технологических операций. Лучше выбирать оборудование с реверсивным приводом. Электрический привод отвечает за регулировку частоты вращения шпинделя.

Привод для токарного станка (Фото: Instagram / master_silverrain)

Профессиональные токарные станки по металлу

Если требуется профессиональный инструмент для больших объемов сложных работ, следует разобраться с тем, какие существуют виды токарных станков по металлу.

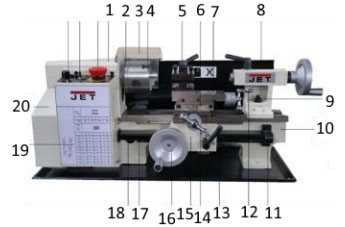

Принципиальная схема устройства представлена на рисунке.

Разновидности станков

В зависимости от своего назначения и особенностей устройства выделяются несколько видов токарных станков по металлу:

Универсальные предназначены для выполнения основных работ по металлу:
сверление;
фрезерование;
обточка.

Это наиболее востребованный тип устройств – с их помощью можно обрабатывать детали снаружи и внутри, работать с плоскими, коническими и цилиндрическими поверхностями. Можно проводить сложные работы по нарезанию точной резьбы, обработке торцов деталей и сверлению отверстий практически любых диаметров.

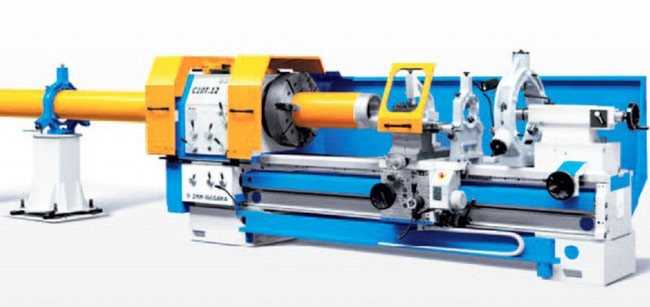

Трубонарезные устройства предназначены для различных видов обработки труб и их соединений. В основном они используются в добывающей промышленности и геологоразведке.

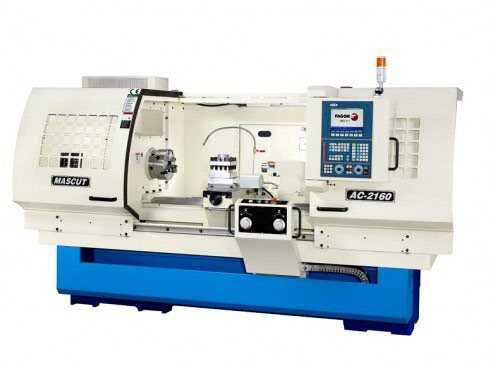

Токарные станки с числовым программным управлением (ЧПУ) – это отдельный класс современных станков, которые используются практически на всех крупных промышленных объектах. С помощью электронных настроек можно добиться высокой точности нарезки, изготовления деталей любой степени сложности. При этом все процессы полностью автоматизированы, что исключает человеческий фактор.

В зависимости от расположения станины бывают такие виды станков:

С наклонной (под углами от 30 до 60 градусов). В этом случае вся стружка ссыпается по желобу в специальную емкость для отходов, благодаря чему процесс производства становится полностью автоматизированным.

С горизонтальной станиной – эти устройства снабжаются обязательным кожухом, который препятствует разбрасыванию отходов во время работы.

Виды работ на токарном станке

В зависимости от особенностей подачи заготовки, а также от конкретного вида металлообработки выделяют следующие виды работы на токарном станке:

Точение с ручной или автоматической подачей.
Точение конусов.
Нарезание резьбы.
Сверление отверстий.

Точение с ручной или автоподачей

В этом случае важно установить вершину режущей части так, чтобы она была немного ниже оси с заготовкой. Если это сделать невозможно, тогда лучше установить другой инструмент или подшлифовать деталь

Часто при осуществлении подобных работ задняя бабка не нужна – тогда ее можно просто убрать

Многие модели обеспечивают возможность автоподачи заготовки. В этом случае режущая часть должна быть расположена справа от заготовки.

Во время работы лучше всегда держать левую руку свободной, чтобы сразу нажать на аварийное выключение, если заготовка собьется с нужного направления.

Точение конусов

Последовательность действий следующая:

Деталь закрепляется шпинделем и задней бабкой.
Если есть возможность. то на станке настраивается скорость работы механизма. Она выбирается в зависимости от мягкости материала, которую заранее можно определить по справочнику. Если такой возможности нет, можно установить экспериментальным путем.
Далее производится черновая обработка, после чего – чистовая.
Если необходимо сделать так называемый конус морзе, необходимо сместить центры, чтобы конус располагался под нужным углом, как показано на рисунке.

Особенности технологии точения конуса на универсальном станке показаны на видео.

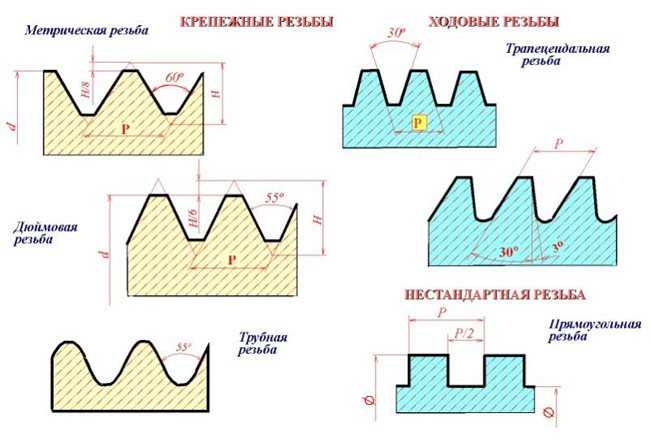

Нарезание резьбы

На токарных станках можно исполнить внутреннюю или наружную резьбу на заготовке. Резьба наносится как на цилиндрические, так и на конические изделия. Разновидностей профилей существует три:

под прямым углом;
под острым углом;
трапециедальный.

Технологически процесс исполняется с помощью острой вершины резца. Резец крепится в суппорте и перемещается вместе с ним, оставляя следы на металлическом изделии с определенным интервалом.

Резцы могут быть как цельными, так и сборными с креплениями. Также изготавливаются резцы с напаянными пластинами – они особенно долговечны, поскольку пластины исполняются из прочных сплавов (латунь).

Сверление отверстий

Для правильного проведения сверления важно особенно хорошо подготовить торец заготовки. Он подрезается для того, чтобы поверхность была максимально ровной

Также в торце нужно сделать незначительное углубление, чтобы работу можно было выполнить точно в намеченном месте. Углубление можно сделать с помощью сверла или резца.

Размер отверстий регулируется с помощью установки соответствующего сверла. Если отверстие изготовлено меньшего размера, можно осуществить рассверливание – то есть получение большего отверстия за счет более широкого сверла.

Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

Конструкция малогабаритного токарного станка про металлу

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Станок с прямым приводом

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром

Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы

Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Использование швеллеров при изготовлении рамы и передней бабки станка

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать

От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода

Вариант исполнения станины, передней бабки и привода

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

Как устроен станок — важные конструктивные элементы

Схема конструкции.

У любого оборудования обязательно есть базис, без которого функционировать оно не будет. В токарно-винторезном станке, такими конструктивными элементами являются:

Передняя и задняя бабки;
Станина или рама, которая является основой для оборудования;
Электропривод;
Центры управления — ведомая и ведущая части станка;
Подручник, куда оператор будет упирать режущие инструменты для обработки детали.

Сюда же можно включить заземление и защитный экран. Первое обеспечит вам безопасность от поражения электрическим током, а второе защитит от попадания стружки в лицо.

Агрегат будет устанавливаться на специальной станете. Если вы самостоятельно изготавливаете данное оборудование, такой станиной является рама.

Совет: лучше всего подобрать для основы качественный и прочный металл. Чем крепче станина, тем надежней будет фиксироваться оборудование. Это исключает дребезжание токарно-винторезного агрегата.

Вдоль рамы будет установлена задняя бабка. Это устройство является подвижным. Передняя — неподвижная. Она связывается ременной передачей с приводом, который и заставляет заготовку двигаться.

У токарно-винторезного оборудования центр, является ведущим, будет соединять двигатель вместе с передаточным для вращения устройством. Сам электропривод лучше всего установить на станине. В домашних условиях для создания станины лучше всего подойдут прочные металлические уголки, профили. Вам также потребуется несколько деревянных брусков, которые будут устанавливаться в качестве подставки, чтобы устранить вибрации оборудования.

Тут важно не столько что вы будете использовать, сколько устойчивость готовой рамы. В качестве электропривода подойдет мотор, лучше всего, чтобы он был из-под стиральной машины высокой мощности

Запитываться вся установка будет напряжением 380В, поэтому вам обязательно будет провести в гараж провода способные обеспечить это требование. Также нужен будет старый стол, который будет подставкой для станка. Лучше всего выбрать крепкий стол из древесины или металла.

Передача оборотов на валы может выполняться при помощи цепной, фрикционной или ременной передачи. Ремень лучше всего подойдет, потому как является самым эффективным, простым и надежным видом.

Изготовление

Самодельное устройство подойдет для выполнения нескольких действий:

обработки торцов;
подрезочных работ;
нарезания внутренней, внешней резьбы;
точения.

При сборке необходимо учитывать ряд особенностей:

Для коллекторного электродвигателя нужно устанавливать редуктор. Он необходим для компенсации неравномерности хода основных механизмов.
До сборки нужно продумать расположение основных частей, способы их соединения.
Работу по связке электроники лучше доверить специалисту, чтобы при эксплуатации оборудования не возникло короткого замыкания.

Коллекторный двигатель (Фото: Instagram / rckostroma)

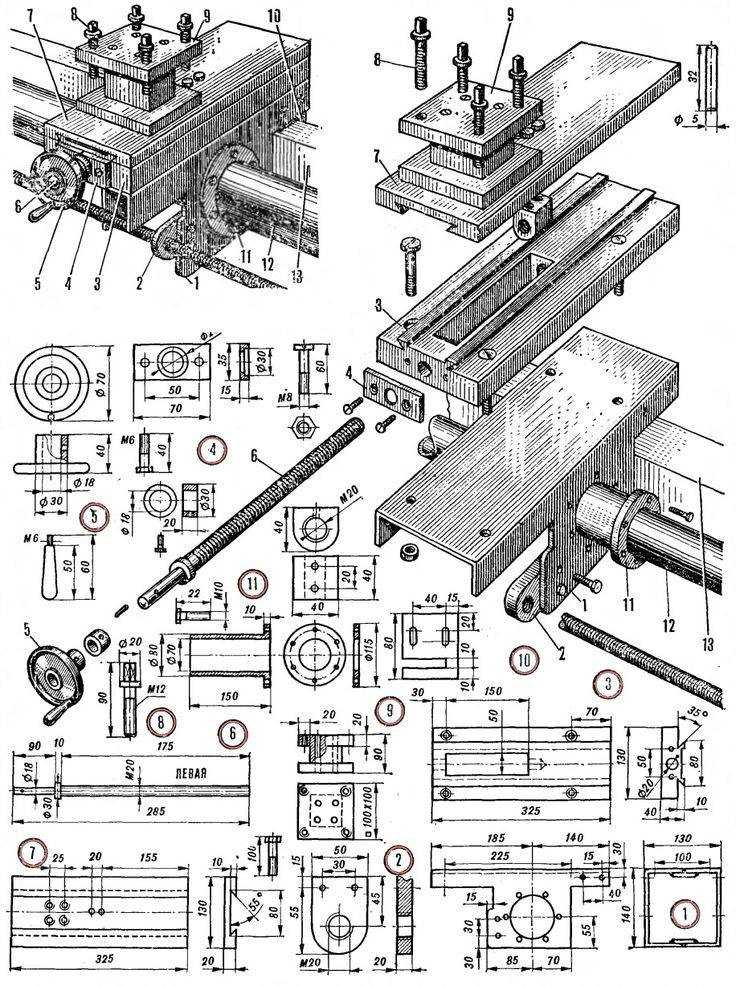

Составление чертежа

Прежде чем начинать сборку самодельного оборудования, нужно подготовить чертеж. На нем необходимо нарисовать станок с разных сторон и указать:

размеры оборудования;
расположение основных частей;
места крепежа.

Чертеж можно найти в интернете или подготовить его самостоятельно.

Подготовка

После составления схемы нужно подготовить место для размещения оборудования. Должно быть достаточно свободного пространства, чтобы можно было обойти оборудование с разных сторон. Если конструкция будет крупногабаритной, с большой массой, необходимо сделать для нее отдельное основание.

Инструменты и расходные материалы

Для сборки нужно подготовить:

профильные трубы, металлические уголки;
листы металла для сборки корпуса;
приводные ремни разного диаметра;
гайки, болты для крепежа отдельных частей;
стальные прутья;
шпиндель (его можно изготовить из болта, который имеет острозаточенный конец;
провода, кнопки, регуляторы;
подшипники;
стальные пластины;
зажимы для удержания резцов;
набор ключей;
сварочный аппарат;
втулки;
болгарку;
дрель и сверлами по металлу.

Также нужно уделить внимание выбору электродвигателя. Для обработки небольших заготовок подойдет двигатель мощностью не более 1 кВт, например, электромотор от кухонного комбайна, швейной или стиральной машины. Если предстоит работа с крупными деталями, лучше выбирать двигатель мощностью от 1,5 до 2 кВт

Если предстоит работа с крупными деталями, лучше выбирать двигатель мощностью от 1,5 до 2 кВт.

Дрель (Фото: Instagram / skupka25kopeek)

Сборка

Процесс изготовления состоит из нескольких этапов:

Сборка рамы. Ее можно сварить из металлических труб, уголков.
Изготовление боковых стоек.
Соединение стоек.
Установка втулок на направляющие. Они нужны для установки задней бабки.
Изготовление площадки из стальных пластин, на которую будет устанавливаться пиноль, суппорт.
Установка ходового винта.
Закрепление штурвала, нониуса.
Изготовление второй металлической площадки, на которую будет закрепляться передняя бабка.
Сборка резцедержателя, суппорта.
Установка электродвигателя.
Соединение оставшихся элементов, закрепление ремней.
Подключение проводов, настройка оборудования.

Устройство и принцип работы

Перед тем как приступить к сборке самодельного токарного станка, следует изучить устройство самой простой установки. Соединение различных узлов и механизм работы даст больше понимания при сборке и во время работы. Кроме того, будет на что упираться в случае деформации или поломки самодельной установки.

К основным частям механизма относятся:

рама;
ведомый и ведущий центр;
электрический привод;
две бабки;
упор для режущего инструмента;
тиски или аналогичное приспособление для крепления материала.

Промышленные агрегаты немного отличаются по конструкции, но некоторые части легко заменить аналогами. Например, станина исполняет роль места для крепления основного механизма. Обычно это большой металлический корпус, но в случае самостоятельной сборки используется крепкая рама небольших размеров. Задняя бабка передвигается вдоль рамы или, как принято называть в токарной сфере, «основы». Передняя бабка устанавливается для размещения главного узла оборудования и крепится в неподвижное состояние.

На передаточный центр следует обратить особое внимание, ведь он соединяет ведущий центр с электродвигателем. Обычно именно в этой части кроются основные поломки. Через эту часть происходит передача напряжения, которое требуется для вращения заготовки

Через эту часть происходит передача напряжения, которое требуется для вращения заготовки.

Сборка самодельного токарного оборудования подразумевает использование качественных и прочных материалов. Для станины лучше подойдёт металлическая основа, уголки и профили из прочной стали. Это позволит надёжно фиксировать центры установки. Некоторые специалисты предпочитают раму из дерева, но такой материал подходит больше аппаратам с небольшой мощностью и производительностью. В ином случае древесина быстро деформируется, и фиксированный центр сместится.

На токарный станок ставят моторы мощностью от 200 ватт и больше. Самые слабые способны справиться с обработкой древесины, но не более. Именно из этих критериев и следует исходить, ведь мотор напрямую влияет на мощность и производительность станка. Чем мощнее будет мотор, тем быстрее и точнее он сможет обрабатывать детали. Для обработки металлических деталей следует ставить мощный и надёжный мотор.

Последнее, на что стоит обратить внимание, – это способ вращения. В самодельных станках используют цепную или ременную конструкцию. Последний вариант используется чаще из-за своей надёжности и простоты замены изношенного ремня

Кроме того, вращательный момент при использовании ремней лучше и равномернее, чем в случае использования цепей

Последний вариант используется чаще из-за своей надёжности и простоты замены изношенного ремня. Кроме того, вращательный момент при использовании ремней лучше и равномернее, чем в случае использования цепей.

Существуют модели и без передаточной части. Обычно такая конструкция выстроена так, чтобы ведущий центр крепился непосредственно к валу электромотора. Различные схемы, видео сборки токарки по металлу помогут в этом нелёгком деле.
