Как работать с водяным уровнем?
Работать с водяным уровнем не сложно: немного сноровки и у вас все получится. Рассмотрим поэтапно принципы работы.
- Сложность заполнения шланга водой заключается в нежелательном присутствии пузырьков воздуха, они разделяют массу воды и способны влиять на результат измерений. Поэтому заполнение шланга водой из-под крана я вам не советую. Наполните шланг с помощью ведра, выставленного на высоту 2 м, либо залейте воду, используя воронку.
- Воду для уровневой системы рекомендую подкрасить любым красителем, так колебания воды заметнее глазу. Если в шланг все-таки попал воздух, избавьтесь от него по следующей схеме: наступите на середину шланга, а концы в разных руках поднимите высоко вверх. Воздух уйдет. Перед началом измерений проверьте инструмент: приложите концы трубки друг к другу, убедитесь, что вода на одном уровне.
- Отметьте на стене реперную точку на необходимой высоте, установите один из концов шланга так, чтобы уровень воды находился в нужной точке. Конец шланга в реперной точке держит помощник, либо шланг фиксируется к стене на неподвижный крепеж.
- Отойдите на некоторое расстояние от реперной точки, приложите шланг к стене. Дождитесь, пока вода успокоится, и поставьте отметку, которую показывает уровень воды. Не забывайте закрывать отверстие шланга во время передвижений, чтобы количество воды не уменьшалось.
- На каждой поверхности выполните 3-4 отметки, измерьте остальные стены. Помните, что все измерения производятся из первой реперной точки.
- Соедините отметки на каждой стене с помощью горизонтальной крашеной нити. Инструмент прост в использовании. Зафиксируйте нить между отметками, слегка натяните от стены и отпустите – на стене отпечатается ровная горизонтальная линия.
- Для переноса уровня в другое помещение, от первой реперной точки перенесите одну контрольную в соседнюю комнату. От нее откладывайте остальные отметки, как от основной точки.
- Следите за положением шланга. Избегайте перегибов, заломов и натяжения шланга, чтобы не ошибиться в измерениях.
Водяным уровнем пользовались еще наши родители, когда о современных удобствах речи не шло. И до сих пор он остается надежным инструментом, который легко сделать из подручного материала.
Ватерпас – простота и надежность инструмента ↑
Гидростатичный прибор – простейшее устройство для измерения горизонтали двух точек, удаленных друг от друга относительно поверхности земли.
Устройство и принцип действия уровня ↑

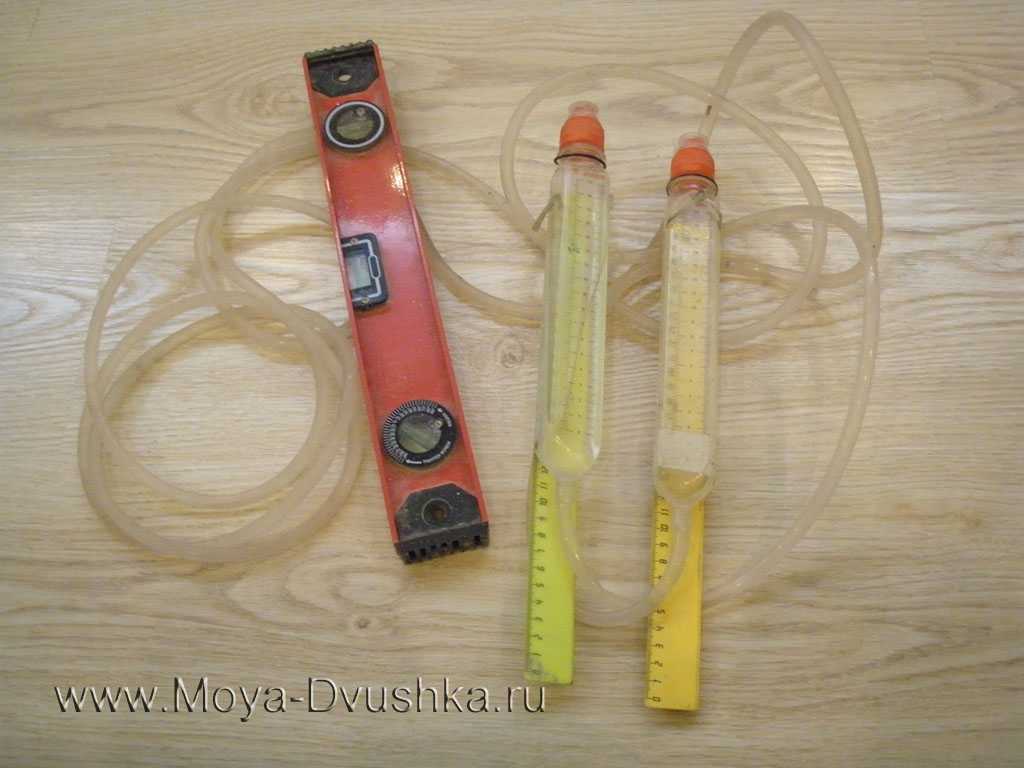

Водяной уровень состоит из прозрачной гибкой трубки, на концах которой расположены две колбы со шкалой или цифровой разметкой. Длина шланга варьируется от 3 до 40 метров.
Принцип работы гидроуровня основан на законе Паскаля о сообщающихся сосудах, согласно которому, уровни однородной жидкости во взаимосвязанных емкостях равны. Контрольными сосудами выступают колбы или концы трубки, а положение воды определяет уровень относительно горизонта.
Перед тем как пользоваться водяным уровнем, следует понять особенности работы прибора:
- наносить разметку лучше вдвоем, «отбить» горизонтальную линию получится и самостоятельно, однако процесс займет больше времени;
- инструмент подходит только для контроля ровности горизонта, выровнять вертикаль не получится;
- работы осуществляются при температуре воздуха выше 0°С;
- точность показателя зависит от качества подготовки гидроуровня, а именно – наполнения шланга.
Ватерпас – оптимальный вариант строительного уровня каменщика. Возможности инструмента:
- работа вне помещения;
- отметка линии горизонта с разных углов сооружения;
- возможность разметки в труднодоступных местах;
- выравнивание уровня точек, находящихся на большом расстоянии друг от друга.
Особенности разных типов измерительных приборов ↑
По принципу уравновешивания уровня жидкости работают следующие строительные инструменты:
- простейший гидростатический прибор;
- пузырьковый уровень;
- трубные модели.
Примитивный водяной инструмент используют как опытные строители, так и новички, решившие самостоятельно выполнить ремонт квартиры. Вес устройства порядка 300 г, после накопления колб – примерно 1,1 кг.
Строительный пузырьковый уровень представляет собой линейку с установленными колбами, которые заполнены спиртом или другой жидкостью. В мини-колбах содержится воздух. Центральное расположение пузырька свидетельствует о ровной вертикальной/горизонтальной поверхности.
Стандартный размер пузырькового гидроуровня – 0,2-2 м, длина некоторых моделей – 4 м. Функциональность прибора определяется количеством колб:
- 1 колба – измерение только горизонтали;
- 2 колбы – четкие параметры по вертикали и по горизонтали;
- 3 колбы – возможность определить поворотный уровень.
Основные достоинства прибора:
- прочность – корпус изготовлен из облегченного металла или усиленного пластика;
- простота использования – не требует дополнительной подготовки.
Удобный и информативный измерительный инструмент – электронный уровень. На цифровом дисплее отображается величина отклонения в градусах, погрешность данных – до 0,1°. Предусмотрена возможность фиксации измеренных уклонов. О выравнивании линии на 0° или 90° сигнализирует звуковая индикация.
Трубные модели имеют узкоспециальное назначение – укладка профилей и водопроводных, газовых, канализационных труб. Корпус V-образной формы оснащен магнитом для крепления к опоре или трубопроводу.
Как правильно выбрать строительный уровень ↑
Анализируя, какой строительный уровень лучше, надо руководствоваться следующими параметрами выбора:
- Сфера и интенсивность примирения:
- если предстоит капитальный ремонт дома или квартиры, лучше подобрать два пузырьковых прибора разной длины;
- определение линии горизонта и перенос точек уровня между комнатами можно выполнить при помощи «трубчатого» ватерпаса – простейший уровень своими руками получится сделать из подручных средств;
- электронный инструмент уместен на крупномасштабном строительстве.
- Длина измерительного прибора. Параметр зависит от поставленных задач:
- 0,4-1 м – устройство дверных и оконных проемов, монтаж бытовых приборов, отделка компактных помещений (кладовка, санузел и т. д.);
- 1-2 м – контроль ровности кирпичной кладки, уровня натяжных и подвесных потолков;
- свыше 2-х м – проверка плоскости стен и перекрытий, качества стяжки и выравнивания штукатуркой.
- Прочность корпуса и надежность комплектующих:
- колбы гидроуровня должны выполняться из прозрачного пластика, диаметр шланга – не менее 8 мм (чем длиннее трубка, тем шире ее диаметр);
- модели пузырчатого и трубного прибора с ребрами жесткости устойчивы к механическим повреждениям и долговечны.
- Производитель инструмента. На строительном рынке хорошо зарекомендовали себя отечественные и зарубежные торговые марки: Bosсh, Ермак, Лидер, JYC, Kapro, Stabila, Shark.
Какая глубина у артезианской скважины
Глубина артезианских скважин может быть самой различной, и зависит, прежде всего, от характера и геологического строения горных пород, составляющих подземные пласты. Главное условие здесь – наличие верхней водоупорной прослойки, полностью изолирующей глубинные водоносные слои от проникновения верхних грунтовых вод. Они, как правило, загрязнены различными механическими взвесями, а также химическими элементами, попадающими в почву в виде канализационных стоков, с осадками и атмосферными выбросами.
Благодаря такой защищённости, артезианские воды особо ценятся за свою чистоту от механических и химических загрязнений. На какой глубине могут залегать эти водонепроницаемые пласты?Обычно эти значения составляют порядка 200-300 метров, но могут значительно варьироваться в зависимости от геологических особенностей конкретного района. Например, в Подмосковном регионе, согласно данным геологических изысканий, артезианский водоносный пласт может находиться на глубинах от 40 до 200 метров.В отдельных случаях артезианский бассейн залегает на расстоянии более 1000 метров под поверхностью земли.
Основные преимущества и недостатки
Использование артезианских источников имеет целый ряд преимуществ перед применением поверхностных грунтовых вод:
- Чистота водоносного источника. Не загрязнённость его различными механическими и химическими примесями, в избытке содержащимися в верхних слоях почвы.
- Большой дебит водозаборной скважины. Это достигается благодаря значительному количеству подземных вод, содержащихся между двумя водонепроницаемыми горизонтами. Также немаловажную роль играет и значительное давление, под которым находится водоносный слой. В большинстве случаев, при бурении скважины, происходит самоизлияние воды на поверхность.
- Длительность эксплуатации. Благодаря большому объёму подземных источников, даже при высоких показателях расхода, они очень долго не истощаются. А при регулярном использовании, без допущения застаивания скважины, она может прослужить до 50 и более лет.
Минусов у подобного источника водоснабжения всего два:
Большие глубины залегания, что повышает стоимость бурения.
Необходимость официальной регистрации источника водоснабжения с вытекающими отсюда необходимостью получать разрешение на бурение, и уплачивать налоги за пользование государственными недрами.
Как узнать глубину залегания артезианских вод
Благодаря вышеперечисленным преимуществам, многие владельцы загородных домов или дачных участков желали бы обустроить на своей приусадебной территории артезианский источник. В связи с этим, возникает вопрос: на какой глубине залегает водоносный слой? Вопрос этот далеко не праздный, если учесть два фактора:
- Стоимость бурения за каждый пройденный метр. Обустроить же такую скважину своими силами, без привлечения специальной бурильной техники, не представляется возможным.
- Большой разброс возможных показателей залегания водоносных пластов, достигающий подчас сотен метров. Как уже упоминалось, в Подмосковье минимальный уровень нахождения артезианского бассейна может составлять 40 метров, а максимальный – превышать 200 метров.
Попытаться узнать более или менее точную величину залегания глубинных вод в районе нахождения земельного участка, можно несколькими способами:
- Обратиться к соседям по дачному или коттеджному посёлку. Вполне вероятно, что кто-то из них уже пробурил глубинную скважину, и сможет вас сориентировать относительно залегания водоносного горизонта.
- Навести справки у специалистов компаний, занимающихся бурением скважин в данном районе. В таких организациях обычно имеются карты-схемы, на которых обозначена глубина водоносных пластов в местах их обычной работы.
- Попытаться найти карту залегания глубинных вод в вашем районе самостоятельно. Сделать это можно через интернет, либо изучив специальную геологическую литературу.
- Обратиться в территориальное управление геологической разведки, с просьбой предоставить необходимые вам сведения.
Установив сколько метров составляет глубина водного горизонта, можно рассчитать и сметную стоимость буровых работ.
Виды строительных уровней. Их преимущества и недостатки.
Строительные уровни условно можно поделить на ручные и лазерные. К ручным строительным уровням относятся: пузырьковый и колпачковый (гидроуровень, он же водяной уровень или отвес). Рассмотрим более подробно: для каких работ подходит тот или иной строительный уровень, его достоинства и недостатки.
Пузырьковый (реечный) уровень.
Самый популярный и широко известный измерительный инструмент. Большую популярность завоевали уровни с тремя колбами.
Конструкция: Основной элемент – планка из твердого материала. В нее вмонтированы прозрачные, стеклянные капсулы с пузырьком. На стекле ампулы (колбы) имеются измерительные метки (риски). Воздушный пузырь должен находиться в центре измерительных линий. Корпус бывает деревянный, алюминиевый и пластиковый. Широко используется уровень из алюминия. В колбах с пузырьком, как правило, находится технический спирт. В некоторых уровнях спирт подкрашивают и добавляют неон. Многие модели для удобства работы оснащены магнитами. Каждая отдельная ампула, установлена так, чтобы была возможность замерить горизонтальную и вертикальную плоскость, а также измерить плоскость, расположенную под углом 45 градусов.
Область применения. В профессиональной строительной работе и в быту.
Достоинства: простота в обращении, приемлемая цена, универсальный.
Недостатки: не подходит для масштабных работ.
Как настроить уровень строительный пузырьковый: перед использованием реечного уровня нужно проверить, что все ампулы закреплены и не имеют повреждений. Также необходимо проверить точность уровня. Для этого устанавливаем уровень на ровную горизонтальную плоскость. Делает отметку (риску) на месте пузырька в колбе. Переворачиваем уровень на другую сторону. Пузырек в колбе должен находиться на том же самом месте. Если уровень имеет несколько колб, проверять точность необходимо каждой колбы.
Трубный уровень.
Относится к разновидностям пузырькового уровня.
Конструкция: имеет вид полухомута со встроенной колбой. Может быть складным.
Область применения: используют для укладки труб и профиля.
Достоинства: компактен, имеет не большой вес, укомплектован фиксаторами на поверхности.
Недостатки: узкая специализация.
Перед использованием уровня нужно удостовериться, что все колбы закреплены, и не имеют повреждений. Принцип проверки точности инструмента аналогичен проверке пузырькового уровня.

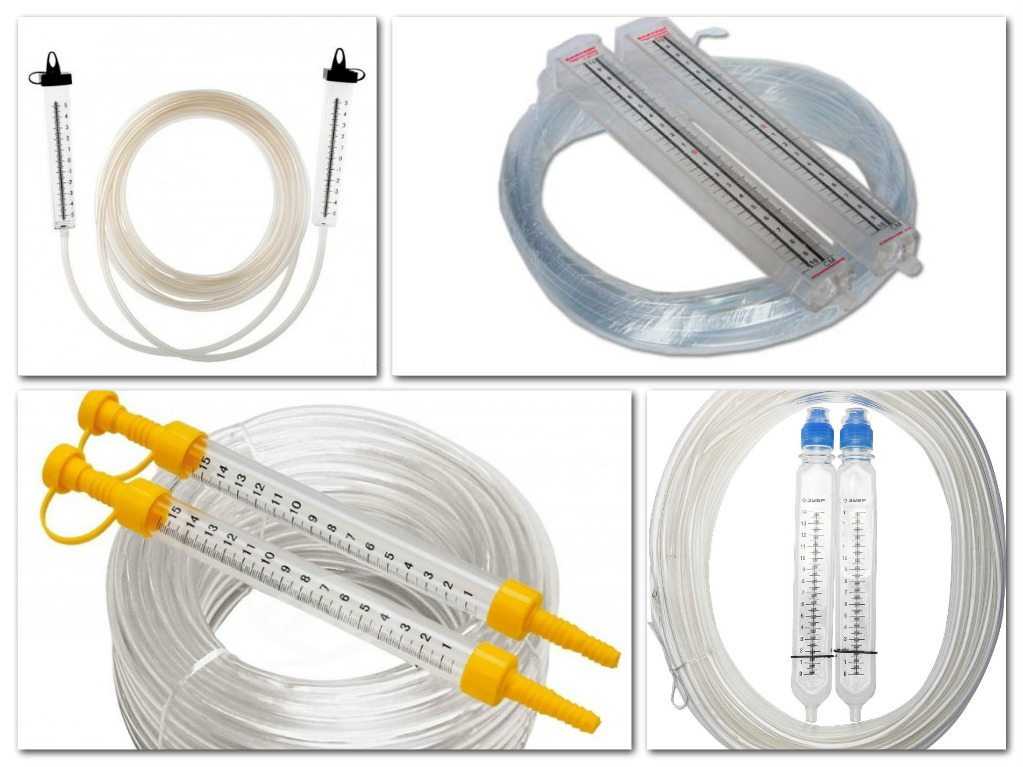

Гидроуровень (водяной строительный уровень).
Один из точных измерительных инструментов.
Конструкция: две прозрачные трубки со шкалой, соединены мягким и гибким шлангом.
Область применения: для выравнивания горизонтальной поверхности большой площади.
Достоинства: простота в обращении и невысокая стоимость.
Недостатки: узкая специализация. При хранении и при заполнении емкости необходим навык. Для работы требуется компаньон. Работа при температуре выше 0°С.
Перед использованием трубку промывают мыльным раствором, а затем заполняют водой
Важно, чтобы в трубку не попал воздух, иначе замер будет с погрешностью. Точность работы проверяют замером жидкости в двух емкостях. Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня
Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня
Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике
Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня. Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике.
Лазерный строительный уровень.
Профессиональный строительный измерительный инструмент. Широкую популярность приобрел электронный лазерный уровень. Это самый точный строительный уровень на сегодняшний день.
Конструкция: в основе уровня – лазерный излучатель. Этот луч располагается параллельно подошве уровня. Лазерный уровень может крепиться на магнитах, штативах, кронштейнах. Многие модели имеют жидкокристаллический экран и встроенную память.
Область применения: используется в профессиональной сфере.
Достоинства: высокая точность измерения. Универсален. Компактен.
Недостатки: сложность в управлении. Высокая цена.
Перед работой с лазерным уровнем в обязательном порядке ознакомитесь с инструкцией. Электронные уровни оснащены системой автоматического выравнивания. Работает уровень на пальчиковых батарейках, поэтому чтобы результаты были точными, следите за состоянием заряда в батарейках.
Удачного выбора!
Составные детали конструкции
Главный элемент промышленного лазерного уровня – специальный лазерный излучатель. В самодельном нивелире его роль с успехом сыграет копеечная лазерная указка, которую можно купить в любом отделе канцтоваров. Это только главная деталь, но не единственная, весь список необходимого таков:
- лазерная указка;
- строительный уровень (пузырьковый);
- колышек с квадратным или круглым диаметром (d=5-6см) длиной 1-1,3м (можно воспользоваться держаком от лопаты);
- плотная фанера или доска;
- кусок пористой резины.
Лазерная указка и строительный уровень — основа самодельного лазерного нивелира

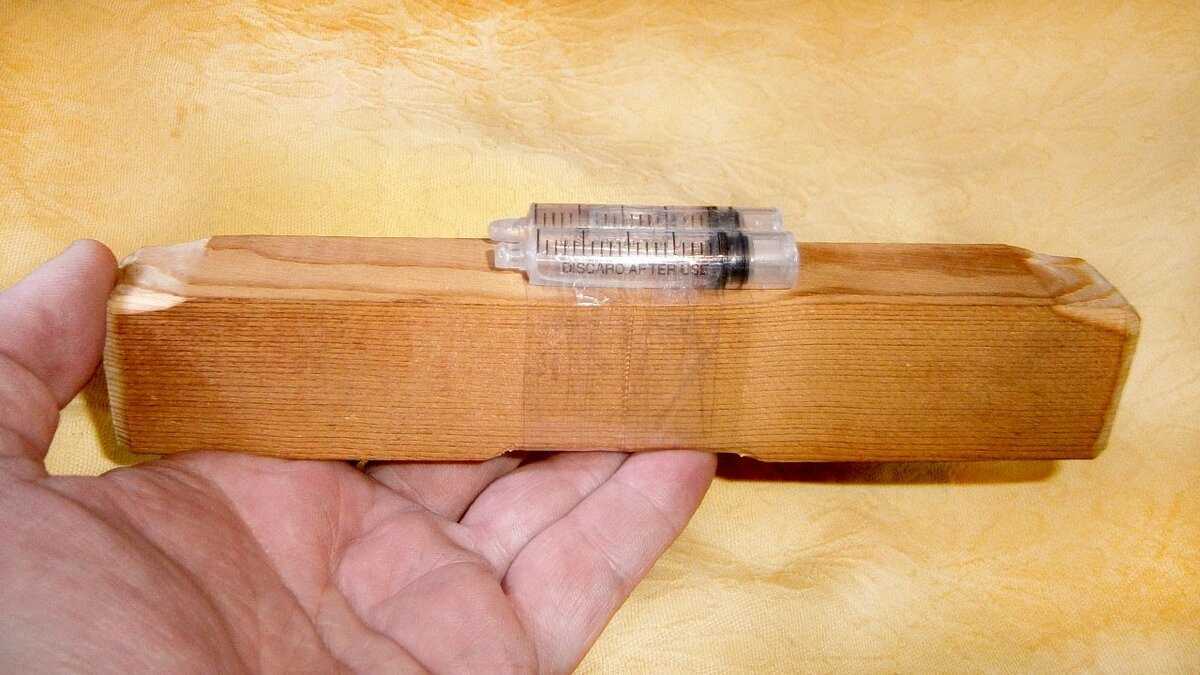

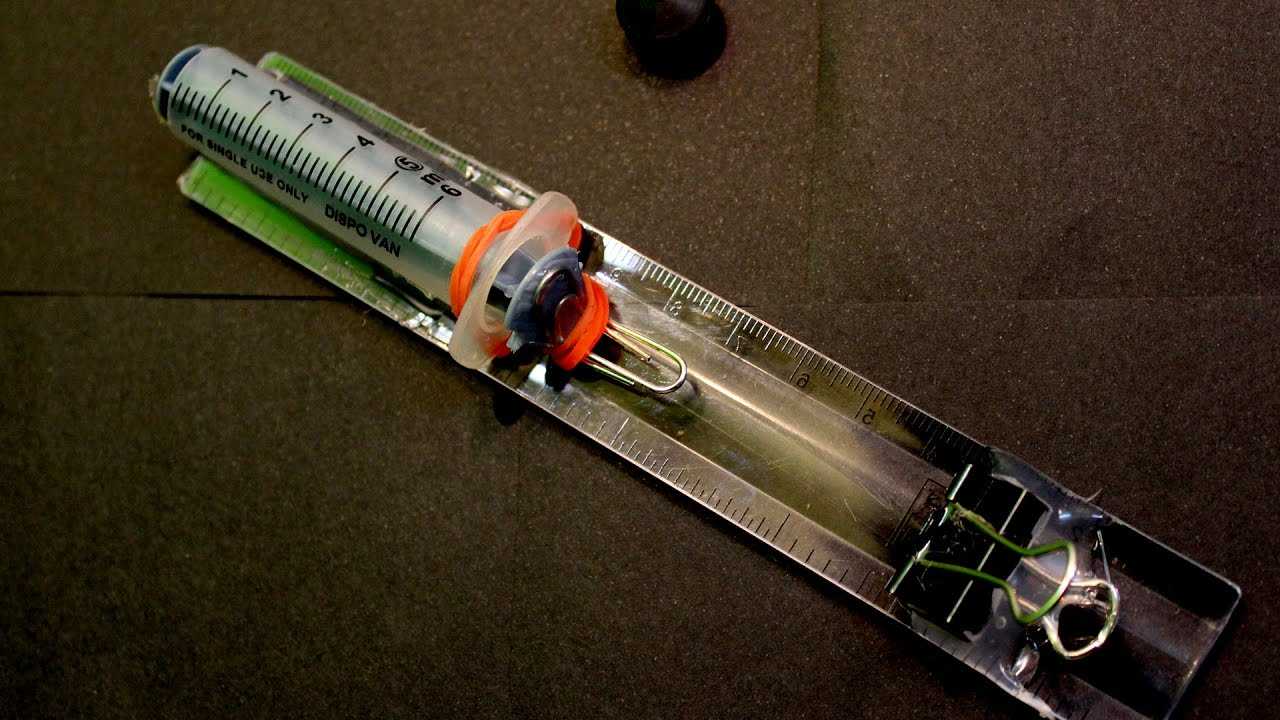

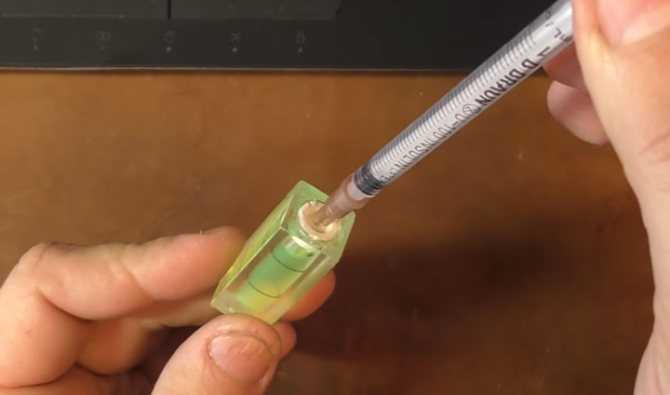

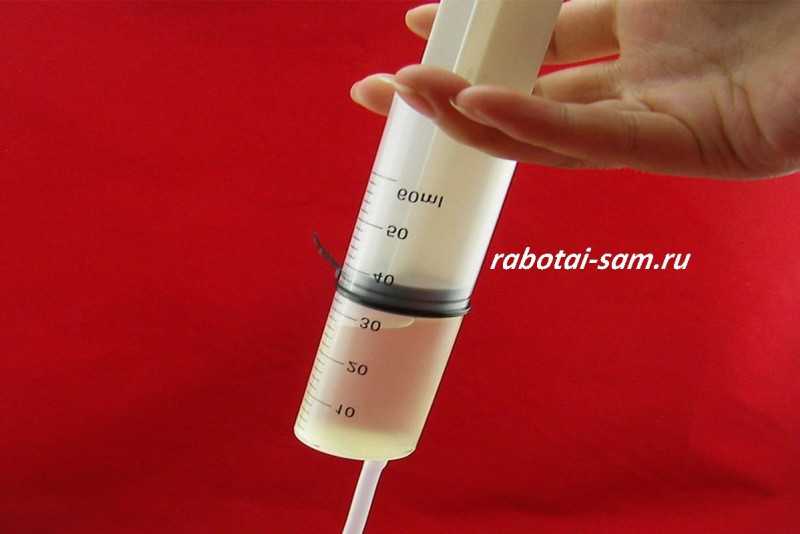

Самодельный уровень из шприца за несколько шагов
Существует несколько вариантов сборки (пузырьковые конструкции, двухсторонние), но мы отдадим предпочтение самому простому самодельному уровню. Материалы вы сможете найти в любой аптечке, а сборку выполнит даже ребенок. Преступим к выполнению задания и рассмотрим все пошагово.
ШАГ 1: заготовка материалов. Нам потребуется 2 шприца по 15-20 кубиков и тоненький силиконовый шланг длинной 3 метра, внутренний диаметр которого будет немного меньше, чем «носик» у шприца. То есть, он должен туго натягиваться на шприц. Строительный или канцелярский скотч и веревка также пригодятся.

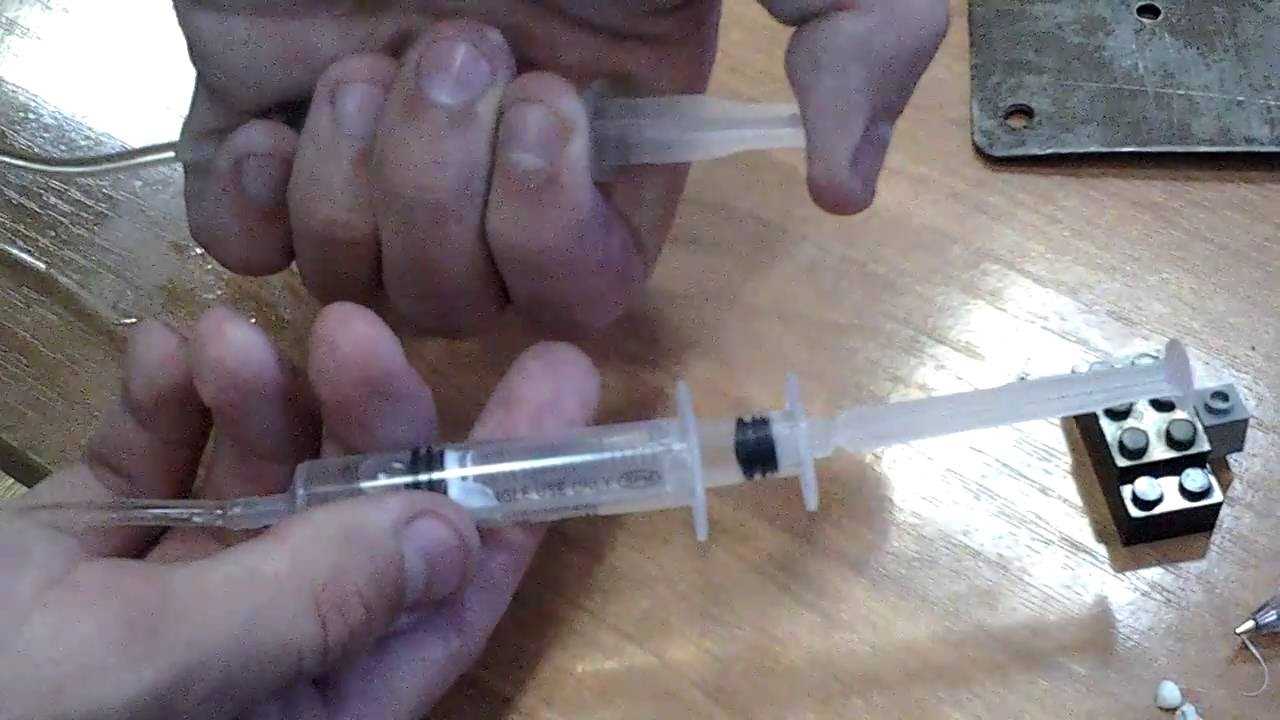

ШАГ 2: соединяем конструкцию. Иголки со шприцов выбрасываем, немного нагреваем края шланга и подсоединяем к первому шприцу. Если вы хотите сделать уровень «на века», тогда надо обмотать ниткой место крепления шланги к шприцу и завязать – так она точно никогда не спадет.
ШАГ 3: накачка воды. Теперь надо залить в систему воду, чтобы наш уровень из шприца заработал. Вынимаем поршень первого шприца, откладываем в сторону, крепим корпус с привязанным шлангом к стене. С помощью другого шприца набираем воду и заливаем в шланг, пока вода не поднимется где-то до средины первого шприца, приклеенного к стене.
ШАГ 4: герметизируем водяной уровень своими руками. Вставляем поршень в первый шприц, крепим шланг к другому, обвязываем место соединения ниткой несколько раз, чтобы шланг не спадал, складываем его так, чтобы не было изгибов на силиконовом шланге (так он будет намного меньше изнашиваться). Теперь можно считать, что мы уже сделали строительный уровень своими руками. В случае необходимости достаем его, вынимаем поршни со шприцов и используем по назначению! Можно примотать магниты изолентой прямо к шприцу, как на рисунке.
Как отрегулировать строительный уровень
Чтобы уровень работал как следует, его придется настроить. Как это делается, лучше поинтересоваться в инструкции к инструменту, там обязательно будет расписано все необходимое, а выводить общие правила не имеет смысла, потому что все инструменты в определенной мере индивидуальны.
Если речь идет об электронных инструментах, то регулировка строительного уровня, скорее всего, будет происходить автоматически, от вас будет требоваться только выбрать опорную систему и нажать кнопку.
Почему важно вникнуть в инструкцию и настроить уровень? Потому что все изделия, которые лежат на полках магазинов, имеют небольшую погрешность
Самодельный уровень из шприца за несколько шагов
Существует несколько вариантов сборки (пузырьковые конструкции, двухсторонние), но мы отдадим предпочтение самому простому самодельному уровню. Материалы вы сможете найти в любой аптечке, а сборку выполнит даже ребенок. Преступим к выполнению задания и рассмотрим все пошагово.
ШАГ 1:
заготовка материалов. Нам потребуется 2 шприца по 15-20 кубиков и тоненький силиконовый шланг длинной 3 метра, внутренний диаметр которого будет немного меньше, чем «носик» у шприца. То есть, он должен туго натягиваться на шприц
. Строительный или канцелярский скотч и веревка также пригодятся.
ШАГ 2:
соединяем конструкцию. Иголки со шприцов выбрасываем, немного нагреваем края шланга и подсоединяем к первому шприцу. Если вы хотите сделать уровень «на века», тогда надо обмотать ниткой место крепления шланги к шприцу и завязать – так она точно никогда не спадет.
ШАГ 3:
накачка воды. Теперь надо залить в систему воду, чтобы наш уровень из шприца заработал. Вынимаем поршень первого шприца, откладываем в сторону, крепим корпус с привязанным шлангом к стене. С помощью другого шприца набираем воду и заливаем в шланг, пока вода не поднимется где-то до средины первого шприца, приклеенного к стене.
ШАГ 4:
герметизируем водяной уровень своими руками. Вставляем поршень в первый шприц, крепим шланг к другому, обвязываем место соединения ниткой несколько раз, чтобы шланг не спадал, складываем его так, чтобы не было изгибов на силиконовом шланге
(так он будет намного меньше изнашиваться). Теперь можно считать, что мы уже сделали строительный уровень своими руками. В случае необходимости достаем его, вынимаем поршни со шприцов и используем по назначению! Можно примотать магниты изолентой прямо к шприцу, как на рисунке.
ВАЖНО: необходимо использовать только прозрачный и мягкий шланг, тогда точность измерений будет действительно высокой и удобно будет работать. Можно приклеить или примотать к шприцам магниты, тогда они будут мгновенно устанавливаться на металлические поверхности, но общая стоимость уровня строительного в таком случае будет около 150 рублей
Хранить инструмент лучше вдали от прямых солнечных лучей, поскольку шланг может со временем трескаться и пересыхать.
Виды и назначение уровней
Для специалистов в сфере строительства и монтажа лазерный уровень заводского производства — профессиональная необходимость. Стоит такой инструмент недешево. Для тех же, кому он требуется изредка, сумма в 100−200 долларов может показаться высокой.
Именно в таких случаях лучшим решением будет самодельный лазерный уровень. Своими руками собрать его можно из подручных материалов с минимальными денежными вложениями. Благодаря этому вы получите отличный строительно-монтажный инвентарь, выполняющий свою функцию не хуже промышленных аналогов.
По внешнему виду лазерные уровни могут быть разными. Но во всех случаях это небольшое автономное устройство, испускающее лазерный луч работающее на батареях или аккумуляторе. В зависимости от типа и функции, форма луча может быть разной. Устанавливая такой уровень на выбранную поверхность, получают световую проекцию на стены, потолок и пол, что позволяет нанести максимально точные разметки или зафиксировать неровности и неточности обрабатываемых частей помещения.
Существует три варианта лазерных уровней:
- Ротационный — вращающийся вокруг своей оси и проецирующий лучи в виде линий. Такие приборы имеют надёжный корпус и способны выполнять практически любую строительную функцию в пределах специфики.
- Позиционный — излучает лазерный свет в виде плоскости. Лучше всего подходит для контроля отделки помещения.
- Самовыравнивающийся — в своём устройстве имеет маятники, позволяющие ему самостоятельно выравниваться относительно земли. Он оснащён пятью лучами и лазерным прицелом крестообразной формы.
Любой из них превосходно выполняет свою функцию в заданной области. Но устройство, сделанное своими руками, мало чем отличается от изготовленных производственным способом.
Помимо этого, лазерные уровни могут отличаться и по устройству крепления:
- штатив;
- магнит;
- ремни.
Это наиболее популярные виды систем, позволяющие установить прибор. Хотя существуют и менее известные, но не столь востребованные.
Также по-разному испускаются лучи. Одни создают лишь направление, а другие, позволяют спроецировать плоскость. Каждый вариант имеет своё назначение и область применения.
Рейтинг по фирмам-производителям: какие из них лучшие?
Лидирующее место занимает известный бренд BOSH. Нивелиры этого производителя пользуются большим спросом у профессионалов и домашних мастеров. Несмотря на то, что стоимость профессиональных и бытовых нивелиров сильно отличается, на качестве это не отразилось. Даже дешёвые устройства выпускаются отличного качества.
Китайский производитель ADA занял второе место рейтинга. Он привлёк покупателей комбинированными нивелирами хорошего качества и богатой комплектацией. Приборы устойчивы к перепадам температур и повышенной влажности.
Китайская фирма Condtrol обосновалась на третьем месте. Изделия этой компании стоят недорого и имеют неплохое качество.
Германский производитель Matrix ценится бытовыми нивелирами, а профессиональные устройства не очень качественные.
У немецкой фирмы Kapro хорошо себя проявили приборы для работы в помещении.
