Как построить свою солнечную электростанцию

Изготовление в домашних условиях

Для того чтобы готовая конструкция качественно выполняла свои функции и обеспечивала людей достаточным количеством электричества, необходимо правильно её изготовить. Для этого нужно учитывать много факторов и выбирать только высококачественные материалы.

Основные требования

Перед тем как своими руками сделать солнечную батарею, необходимо выполнить ряд подготовительных мероприятий и тщательно изучить все требования, предъявляемые к устройству. Это поможет получить работающую установку и упростить процесс её монтажа.

Чтобы солнечная панель работала на максимуме своих возможностей, необходимо соблюдать такие требования:

Готовое изделие отличается повышенной хрупкостью, поэтому его нужно защитить специальным каркасом.
Размер конструкции зависит от количества необходимой электроэнергии. При этом следует учитывать, что увеличение количества проводников приведёт к повышению массы батареи.
В корпусе устройства должны быть предусмотрены боковые бортики небольшой величины. Всё это нужно для того, чтобы отбрасываемая ими тень закрывала минимальное рабочее пространство батареи.
Конструкция устанавливается на открытом воздухе, поэтому будет подвергаться постоянному воздействию атмосферных явлений. Из-за этого внутренняя и внешняя часть корпуса должна быть покрыта качественной влагостойкой краской.
В каркасе необходимо предусмотреть место для изготовления подложки.
В нижней части панели нужно сделать небольшие отверстия для вентиляции. С их помощью будет выводиться газ, который образовывается в процессе работы батареи.

Материалы и инструменты

Наиболее важными деталями устройства считаются фотоэлементы. Производители предлагают покупателям только 2 их разновидности: из монокристаллического (КПД до 13%) и поликристаллического кремния (КПД до 9%).

Для изготовления панели понадобятся такие материалы и инструменты:

набор фотоэлементов;
крепёжные детали (метизы);
вакуумные подставки из силикона;
медные провода, способные работать при большой мощности;
алюминиевые уголки;
диоды Шоттки;
паяльное оборудование;
набор винтов;
прозрачный лист из плексигласа или поликарбоната.

Порядок действий

Для того чтобы сделать солнечные батареи своими руками в домашних условиях, необходимо соблюдать последовательность действий. Только в этом случае можно избежать ошибок и добиться желаемого результата.

Процесс изготовления панели прост и состоит из следующих этапов:

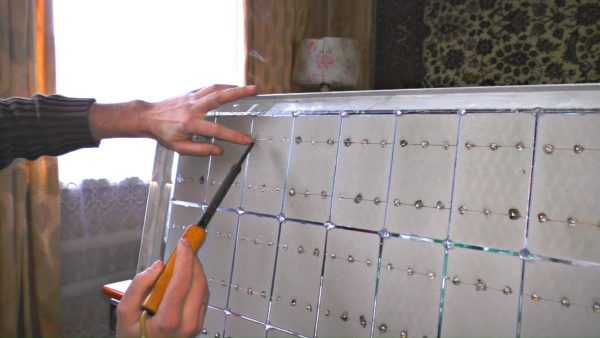

Берётся набор поли- или монокристаллических фотоэлементов и детали собираются в общую конструкцию. Их количество определяется исходя из требований владельцев дома. На фотоэлементы наносятся контуры, образующиеся из олова припаянные проводники. Эта операция выполняется на ровной стеклянной поверхности при помощи паяльника. По заранее подготовленной электрической схеме соединяются друг с другом все ячейки. При этом обязательно нужно подключить шунтирующие диоды. Идеальным вариантом для солнечной батареи будет использование диодов Шоттки, предотвращающих разрядку панели в ночное время. Конструкция из ячеек перемещается на открытое пространство и тестируется на работоспособность. При отсутствии каких-либо проблем можно начинать сборку каркаса. Для этих целей используются специальные уголки из алюминия, которые крепятся к элементам корпуса при помощи метизов. На внутренние части реек наносится и равномерно распределяется тонкий слой силиконового герметика. Поверх него кладётся лист из плексигласа или поликарбоната и плотно прижимается к контуру рамы. Конструкция оставляется на несколько часов для полного высыхания силиконового герметика. Как только этот процесс завершился, прозрачный лист дополнительно крепится к корпусу при помощи метизов. Вдоль всей внутренней части получившейся поверхности помещаются выбранные фотоэлементы с проводниками

При этом важно оставлять небольшое расстояние (примерно 5 миллиметров) между соседними ячейками. Для упрощения этой процедуры можно заранее нанести необходимую разметку

Установленные ячейки надёжно фиксируются на раме с помощью монтажного силикона, а панель полностью герметизируется. Всё это поможет увеличить срок работы солнечной батареи. Изделие оставляется для высыхания нанесённой смеси и приобретает свой окончательный вид.

Всё это поможет увеличить срок работы солнечной батареи. Изделие оставляется для высыхания нанесённой смеси и приобретает свой окончательный вид.

Про аккумуляторы для автономных систем

К приму автомобильные стартерные аккумуляторы очень быстро теряют емкость в автономных системах, всего 1-2 года и они уже теряют 90% емкости. Это связано с глубокими разрядами, так-как дешевые контроллеры отключают потребителей при 10вольт, а автомобильные АКБ не рассчитаны на это, по-этому если уж их использовать, то не разряжать их более 110,8-12,0 вольт.

Тяговые аккумуляторы более выносливые и их можно разряжать на 80%, но они дороже и их тоже не желательно разряжать до 10вольт. Еще есть например гелиевые аккумуляторы, которые критичны к пере-заряду. Тонкостей много и лучше все изучить чтобы не терять свои деньги. Подробнее можно почитать про свинцовые аккумуляторы здесь — Автомобильные и тяговые аккумуляторы

Щелочные аккумуляторы очень выносливы, но и очень дорогие. И если свинцовые АКБ имеют КПД 85-90% то щелочные аккумуляторы здесь немного проигрывают, а если их эксплуатировать заряжая и разряжая большими токами, то их КПД заметно ухудшается. Не выгодны такие аккумуляторы особенно зимой, тут и так энергии мало приходит, да еще и аккумуляторы отдают на 30% меньше энергии чем получают от солнечных батарей. Хотя сейчас вроде появились щелочные АКБ с улучшенным КПД, но картина в общем такая.

Литий-железо-фосфатный АКБ самые перспективные для автономных систем, они имеют высокий КПД 95-98%, и при этом совсем не боятся недо зарядов, глубоких разрядов, и больших токов разряда-заряда. Но они тоже дорогие и требуют дополнительно BMS систему контроля состояния ячеек. Если такой аккумулятор зарядить или разрядить ниже положенного, то он безвозвратно теряет емкость или ячейка вообще перестает работать. Но за состоянием акб следит БМС и она так-же занимается балансировкой заряда аккумулятора, по-этому если что-то пойдет не так, то она защитит аккумулятор и все отключит, и он не испортится.

В одной статье все не опишешь, но основное я постарался упомянуть и описать чтобы было понятно тем кто с этим совсем не знаком. Более подробно можно почитать в других статьях из раздела. Но в общем на данный момент судя по своему опыту строить небольшую электростанцию без инвертора и всю электронику питать от 12вольт выгоднее, а если уж все переводить на 220вольт, то строить систему на 48в. Особенно зимой даже немного лишней энергии очень нужно. Так-же и аккумуляторы у меня этой зимой литий-железо-фосфатные (lifepo4), и явно энергии в общем заметно больше чем при использовании автомобильных АКБ, плюс к тому lifepo4 совсем не испортились и потери емкости нет, хотя они целый месяц не заряжались до конца и постоянно разряжались до отключения.

Солнечная электростанция своими руками. Подробная инструкция сборки

Мастер представил простейшую схему соединения для солнечной электростанции. Показаны все основные узлы для сборки.

Обсуждение

Каждая пластинка стоит больше, чем два с половиной доллара. Таких пластинок в панели 60. Приблизительно 150 долларов на элементы. Инвертор, аккумуляторы, алюминиевый профиль и прочая лабуда пусть еще 100$ (хотя только хороший инвертор будет стоить столько же). 250 долларов за всю систему. Это где-то 7000 гривен. Киловатт час энергии сейчас стоит от силы гривну. Средняя заявленная мощность 100 ватт, средний солнечный день в наших широтах часов 8. Значит 0,8 ватт часов в день. Грубо округлим в свою пользу: в день вырабатывается 1 киловатт час электричества. Все равно получается что эта батарея экономит приблизительно гривну в день. За год мы экономим 365 гривен. 7000/365~19 лет. Эта станция окупит себя аж через 19 лет (если ничего не полетит в ней раньше). Тут никакой кешбэк не поможет.
Во-первых: гораздо более эффективный 10-ти амперный солнечный элемент стоит в Китае около 1,5$, а цена на электричество в Украине растёт как на дрожжах! Добавь сюда еще моральное удовлетворение от того, что после сборки солнечной электростанции ты не будешь должен вашим ни копейки, и ты не только сэкономишь кучу бабок, но и продлишь себе жизнь лет на 100!
Она вырабатывает 1 квт в день (за 6-8 часов солнечной погоды), это 5 рублей ,умножь на 30 солнечных дней получишь 150р, теперь добери кол-во панелей до номинала потребления 800/150 = 5,3 округлим до 6 сборок, что выйдет тебе по подсчётам выше в 7000*6=42000 , теперь окупаемость 42000/800 = 52,5 месяца = 5,3 лет.
Уже давно доказано, что заводские китайские батареи в итоге обходятся дешевле самосбора. Эта панель прослужит от силы год. Потом лопнет стекло, отклеится герметик, коррозия сожрет контакты. Обычное стекло очень плохо пропускает ультрафиолет, и часть полезной энергии через обычное стекло теряется, для солнечных батарей лучше использовать кварцевое. Средняя переплата за заводскую панель составляет порядка 20%. Так же очень хорошо надо подумать на предмет стоит ли переплачивать и покупать у местных перекупов с местных складов. При большом желании сэкономить можно получить груду осколков стекла вместо панелей.

Экономическая обоснованность

Сроки окупаемости солнечных панелей посчитать несложно. Умножьте суточное количество производимой энергии в сутки на количество суток в году и на срок эксплуатации панелей без снижения мощности — 30 лет. Рассмотренная выше электроустановка способна генерировать в среднем от 52 до 100 кВт·ч в сутки в зависимости от продолжительности светового дня. Среднее значение составляет около 64 кВт·ч. Таким образом, за 30 лет электростанция в теории должна выработать 700 тыс. кВт·ч. При одноставочном тарифе в 3,87 руб. и стоимости одной панели около 15 000 руб, затраты окупятся за 4–5 лет. Но реальность более прозаична.

Завершающий этап работы

Если тест показал, что батарея полностью работоспособна, ее герметизируют специальным силиконовым герметиком или более дорогим и прочным эпоксидным компаундом.

Работа предусматривает два способа проведения:

Полная заливка – когда всю поверхность покрывают герметическим составом.
Частичная обработка – когда герметик наносят только на крайние элементы и пустое пространство между элементами.

Первый вариант считается более надежным и обеспечивает системе полноценную защиту от воздействия внешних факторов. Фотоэлементы четко фиксируются на своих местах и корректно работают с максимальной отдачей.

Для проклейки фотоэлементов внутри корпуса желательно использовать морозостойкий герметик, способный выдерживать резкие температурные перепады и низкие минусовые показатели

Когда заливка осуществлена, герметику дают «схватиться». Затем прикрывают прозрачным элементом и плотно прижимают к пластинам.

С целью обеспечения дополнительной защиты и амортизации некоторые мастера рекомендуют между поверхностью кремниевой плиты и задней частью каркаса размещать плотный поролон. Это сделает конструкцию более цельной и предохранит от лишней нагрузки хрупкие фотоэлементы

Потом на поверхности размещают груз, который воздействует на слои и выдавливает из них пузырьки воздуха. Готовый генератор тестируют еще раз и окончательно монтируют на заранее подготовленное место.

Солнечные электростанции для дома: как выбрать и как сделать своими руками

Рубрики :Статьи

Если еще лет десять-пятнадцать назад солнечные электростанции для дома были в диковинку, то сегодня они уже считаются обычным делом. Мало того, пусть по высокой цене, но они уже появились в продаже. Как говорится, дело сдвинулось с мертвой точки, и энергонезависимость каждого дома – это уже только вопрос времени – какие бы преграды ни возводили энергетические компании, как бы они ни мешали развитию этой отрасли, все равно придет тот день, когда собственная электростанция станет нормальным повседневным явлением в нашей жизни. Тем более начало всему этому уже положено. В этой статье мы поговорим про солнечные электростанции для дома – мы разберемся с вопросом, как выбрать готовую систему и как ее можно изготовить своими руками?

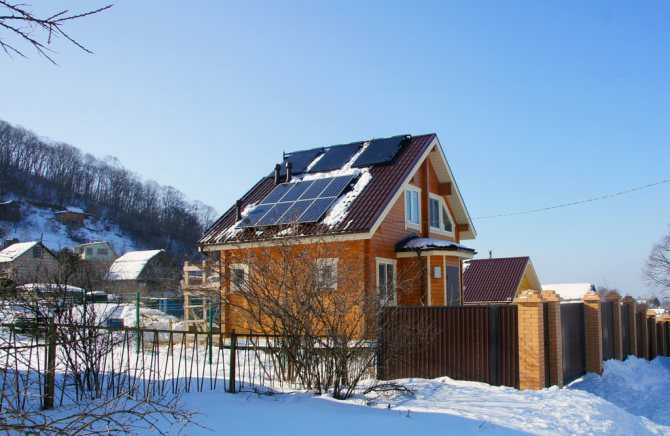

Солнечная электростанция для дома своими руками фото

Преимущества

безвредность для экологии;
долговечность;
бесшумная работа;
легкость изготовления и монтажа;
независимость поставки электричества от распределительной сети;
неподвижность частей устройства;
незначительные финансовые затраты;
небольшой вес;
работа без механических преобразователей.

Солнечные батареи подразделяются на следующие виды.

Кремниевые

Монокристаллические: для производства таких батарей используется очень чистый кремний.
Поликристаллические (дешевле монокристаллических): поликристаллы получают постепенным охлаждением кремния.

Пленочные

На основе теллурида кадмия (КПД 10%): кадмий обладает высоким коэффициентом светопоглощения, что и позволяет использовать его в производстве батарей.
На основе селенида меди — индия: КПД выше, чем у предыдущих.
Полимерные.

Солнечные батареи из полимеров начали изготавливать относительно недавно, обычно для этого используют фуреллены, полифенилен и др. Пленки из полимеров очень тонкие, порядка 100 нм. Несмотря на КПД 5%, батареи из полимеров имеют свои преимущества: дешевизна материала, экологичность, эластичность.

Аморфные

КПД аморфных батарей составляет 5%. Такие панели изготавливаются из силана (кремневодорода) по принципу пленочных батарей, поэтому их можно отнести, как к кремниевым, так и к пленочным. Аморфные батареи эластичны, генерируют электричество даже в непогоду, поглощают свет лучше других панелей.

Промокоды со скидками на светильники

Шаг 4: Выбор контроллера заряда для солнечных батарей

Контроллер представляет собой устройство, которое помещается между солнечной панелью и аккумулятором. Он регулирует напряжение и ток, приходящий от солнечных панелей для поддержания надлежащего качества зарядки аккумуляторных батарей.

Чаще всего используют 12-вольтовые аккумуляторы, однако солнечные панели могут вырабатывать гораздо большее напряжение, чем требуется для зарядки аккумуляторов. Контроллер заряда фактически преобразует лишнее напряжение в ток, тем самым уменьшая время, необходимое для полной зарядки аккумуляторных батарей. Это позволяет солнечным батареям быть достаточно эффективными в любой момент дня.

Типы контроллеров заряда:

Вкл./Выкл. (ON/OFF);
ШИМ — широтно — импульсная модуляция (PWM — pulse-width modulation);
ТММ — слежение за точкой максимальной мощности (MPPT — Maximum power point tracker).

Рекомендуем Вам отказаться от контроллера заряда Вкл./Выкл. (ON/OFF), так как это наименее эффективный контроллер. ТММ (MPPT) контроллеры имеют самую высокую эффективность, но цена на них выше. Таким образом, мы рекомендуем Вам использовать либо ШИМ (PWM), либо ТММ (MPPT) контроллеры, в зависимости от того, какими финансами вы оперируете.

Параметры контроллера заряда для солнечных батарей:

Так как наша система рассчитана на 12В, контроллер заряда также должен поддерживать 12В;
Контроллер заряда выбирается по мощности солнечных батарей, для каждого контроллера в паспорте указывается максимальная мощность, которую к нему можно подключить. Для данной системы 12В на 130Вт прекрасно подойдет контроллер на 10А;
Если Вы хотите получать максимум энергии — выбирайте MPPT контроллер заряда, а если Вы хотите снизить стоимость системы, выбирайте ШИМ (PWM) контроллер заряда, но желательно проверенного производителя.

Варианты подключения

Не возникает вопросов при подключении одной панели: к соответствующим разъемам контроллера подсоединяют минус и плюс. Если же панелей много, их можно подсоединить:

параллельно, т.е. соединим между собой одноименные клеммы и, получив на выходе напряжение 12В;

последовательно, т.е. плюс первой соединить с минусом второй, а оставшиеся минус первой и плюс второй – к контроллеру. На выходе будет 24 В.

последовательно-параллельно, т.е. использовать смешанное подключение. Подразумевает такая схема, что несколько групп батарей соединены между собой. Внутри каждой из них панели соединены параллельно, а группы – последовательно. Эта схема на выходе дает самые оптимальные характеристики.

Разобраться детальнее с подключением альтернативных источников в доме поможет видео:

Такие электростанции с помощью аккумуляторных батарей накапливают для дома заряд Солнца и сохраняют его, резервируя в аккумуляторных банках. В Америке, Японии, европейских странах применяется нередко гибридное электроснабжение.

То есть, работают две схемы, одна из которых обслуживает оборудование низковольтное, питающееся от 12 В, другая схема – отвечает за бесперебойное снабжение энергией высоковольтного оборудования, работающего от 230 В.

Автономная солнечная электростанция для дома своими руками

Собрать собственную гелиостанцию несложно, она содержит всего четыре составных элемента:

солнечные панели;
аккумулятор заряда;
контроллер;
инвертор.

Как рассчитать количество гелиопанелей

Выбор гелиостанции начинается с поиска информации по инсоляции в вашей местности — количеству солнечной энергии, которое попадает на земную поверхность (измеряется в ваттах на кв. метр). Эти данные можно найти в специальных метеосправочниках или интернете. Обычно инсоляцию указывают отдельно для каждого месяца, потому что уровень сильно зависит от сезона. Если вы планируете пользоваться гелиостанцией круглый год, то ориентироваться нужно по месяцам с самыми низкими показателями.

Далее нужно подсчитать ваши потребности в электроэнергии на каждый месяц. Помните, что для автономной системы электроснабжения роль играет не только эффективность накопления энергии, но и экономное ее использование. Меньшие потребности позволят значительно сэкономить при покупке гелиопанелей и создании бюджетной версии солнечной электростанции своими руками.

Сравните ваши потребности в электричестве с уровнем инсоляции в вашей местности и вы узнаете площадь гелиопанелей, которая необходима для вашей гелиостанции. Учтите, что КПД панелей составляет всего 12-14%. Всегда ориентируйтесь на самый низкий показатель.

Таким образом, если уровень инсоляции в самый неблагоприятный месяц в вашей местности равен 20 кВт-час/м², то при КПД равном 12% одна панель площадью 0.7м² будет вырабатывать 1.68 кВт-час. Ваша энергопотребность, например, составляет 80 кВт-час/месяц. Значит, в самый несолнечный месяц удовлетворить эту потребность смогут 48 панелей (80/1,68). Подробнее о том, как выбирать солнечные батареи, вы можете почитать в нашей предыдущей статье. А тут можно узнать, как сделать свечи в домашних условиях.

Как установить гелиопанель

Для наилучшего КПД устанавливать гелиопанель нужно так, чтобы лучи солнца падали на нее под углом 90 градусов. Поскольку солнце постоянно перемещается по небу, то здесь есть два решения:

Динамичная установка. Используйте сервопривод, чтобы гелиопанель поворачивалась по мере того, как солнце перемещается по небосводу. Сервопривод позволит собрать на 50% больше энергии, чем статичная установка.
Стационарная установка. Чтобы извлечь максимальную пользу из неподвижного положения гелиопанели, необходимо найти тот угол установки, при котором панель соберет максимально возможное количество лучей солнца. Для круглогодичной работы этот угол рассчитывается по формуле +15 градусов к широте местности. Для летних месяцев это -15 градусов к широте местности.

Как подобрать контроллер заряда

Еще один способ, как самому собрать солнечную электростанцию, чтобы заставить ее работать эффективно, это использовать контроллер заряда, который позволяет отслеживать точки максимальной мощности (англ. MPPT). Такой контроллер может накапливать энергию даже во время низкой освещенности и продолжает подавать ее на аккумулятор в оптимальном режиме.

Как выбрать аккумулятор

Итак, от солнечных панелей энергия поступает на аккумулятор. Это позволяет накапливать энергию, чтобы использовать ее даже при отсутствии солнечного света. Кроме того, аккумуляторы сглаживают неравномерное поступление энергии, например, при сильном ветре или облачности.

Чтобы правильно выбрать и установить аккумулятор для домашней солнечной электростанции своими руками, необходимо учесть два параметра:

Очень важно, чтобы ток зарядки (от панелей) не превышал 10% от уровня номинальной емкости для кислотных аккумуляторов и 30% — для щелочных устройств.
Конструкция инвертора с напряжением на низкой стороне.

Учитывайте показатели саморазряда аккумуляторов (не всегда указываются производителями). Например, кислотные устройства во избежание поломки подзаряжают каждые полгода.

Как выбрать инвертор

Описание параметров и обязательных функций идеального инвертора:

сигнал синусоидальный с искажениями не выше трех процентов;
при подключении нагрузки амплитуда напряжения изменяется не более чем на десять процентов;
двойное преобразование тока — постоянного и переменного;
аналоговая часть преобразования переменного тока с хорошим трансформатором;
защита от короткого замыкания;
запас по перегрузке.

При моделировании электросистемы вашего дома сгруппируйте нагрузки так, чтобы разные их виды получали питание от разных инверторов.

Корпус и стекло

Солнечные батареи для дома имеют алюминиевый корпус. Этот металл не корродирует, при достаточной прочности имеет небольшую массу. Нормальный корпус должен быть собран из профиля, в котором присутствуют, как минимум, два ребра жесткости. К тому же стекло должно быть вставлено в специальный паз, а не закреплено сверху. Все это — признаки нормального качества.

Бликов на корпусе быть не должно

Еще при выборе солнечной батареи обратите внимание на стекло. В нормальных батареях оно не гладкое, а текстурированное. На ощупь — шершавое, если провести ногтями, слышен шорох

К тому же должно иметь качественное покрытие, которое сводит к минимуму блики. Это означает что в нем не должно ничего отражаться. Если хоть под каким-то углом видны отражения окружающих предметов, лучше найдите другую панель

На ощупь — шершавое, если провести ногтями, слышен шорох. К тому же должно иметь качественное покрытие, которое сводит к минимуму блики. Это означает что в нем не должно ничего отражаться. Если хоть под каким-то углом видны отражения окружающих предметов, лучше найдите другую панель.

Мощность и тип панелей

Определиться с показателем мощности довольно просто. Она рассчитывается с учетом самого мощного потребителя в жилище (редко бытовые приборы потребляют более 3 кВт). К выбранному значению добавляется небольшой запас, требуемый показатель готов. Если взять наглядный пример, то в солнечный день можно будет включить стиральную машину и холодильник. В итоге для небольшого дома хватит электростанции с выходной мощностью порядка 3 кВт.

Вторым критерием выбора солнечной электростанции для частного дома является тип панелей. Известно три вида современных конструкций: пленочные, монокристаллические и поликристаллические модели. Самым слабым по качеству считается пленочный вариант, он постепенно уходит с рынка. Выбор между моно и поликристаллическими панелями зависит от средней облачности региона. Вторая модификация в условиях слабого солнечного света работает эффективнее.

Как соединить солнечные батареи максимально используя возможности всех элементов

Смешанная схема резервного подключения. Они будут зависеть от габаритов самих панелей и их количества.

Теперь остается дело за малым.

При одинаковых характеристиках, следующий вид панелей — тонкопленочный, потребует для установки в доме большей площади. Конечно же на свой страх и риск, можно подключить панель напрямую, и аккумулятор будет заряжаться, но такая система должна быть под присмотром.

Если дом находится в тени других построек, то установка солнечных панелей целесообразна разве что только поликристаллических, и то эффективность будет снижена. Во всех случаях должны отсутствовать затемнения. Решить эту проблему поможет естественный обдув аккумуляторной батареи. Все эти факторы нужно учитывать при выборе места установки и ставить панели по наиболее удобному варианту.

Конечно же на свой страх и риск, можно подключить панель напрямую, и аккумулятор будет заряжаться, но такая система должна быть под присмотром. Это интересно: Многие из стандартных радиокомпонентов также могут вырабатывать электроэнергию при воздействии яркого света.

При последовательном соединении нескольких панелей, напряжение всех панелей будет складываться. Собирается каркас с помощью болтов диаметром 6 и 8 мм. Изменения напряжения в данном случае не будет.

Нередко используется и смешанная схема подключения. Выходит, что правильно установленные солнечные батареи будут работать с одинаковой производительностью и зимой, и летом, но при одном условии — в ясную погоду, когда солнце отдает максимальное количество тепла. Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты крепятся через отверстия рамки , фиксаторы и пр. Закрепить его можно тонким слоем силиконового герметика, а вот эпоксидную смолу для этих целей лучше не использовать, так как снять стекло в случае необходимости проведения ремонтных работ и не повредить панели будет крайне сложно.

Солнечные панели. Как сделать дешёвую и эффективную солнечную электростанцию.

Виды фотоэлементов

Основная и довольно сложная задача – найти и купить фотоэлектрические преобразователи. Они представляют собой кремниевые пластины, которые преобразовывают солнечную энергию в электричество. Фотоэлементы делятся на два типа: монокристаллические и поликристаллические. Первые более эффективны и отличаются высоким КПД – 20-25%, а вторые всего до 20%. Поликристаллические фотоэлементы ярко синие и менее дорогостоящие. А моно- можно отличить по форме – она не квадратная, а восьмиугольная, и цена на них выше.

Если паять получается не очень хорошо, то для подключения солнечной батареи своими руками рекомендуется приобретать готовые фотоэлементы с проводниками. Если же присутствует уверенность, что припаять элементы получится самостоятельно, не повредив преобразователь, можно приобрести набор, в котором проводники приложены отдельно.

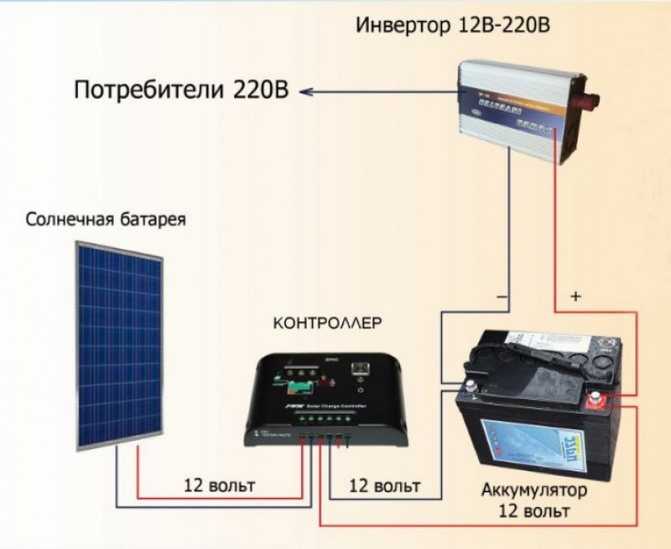

Схема сборки и подключения

Солнечная электростанция своими руками собирается так:

Найдите выходные клеммы контроллера заряда, к нему подключите АКБ. После этого проводники, которые отходят от каждой панели, присоедините к входной клемме устройства для контроля над зарядом. Если к панелям прилагается в комплекте кабель, этот шаг не нужен.
Присоединять проводники требуется по схеме «+» к «+», а также «-» к «-». После этого на клеммы, расположенные у входа инвертора, подается питание от АКБ.
Включив контроллер за зарядом и инвертор, вы увидите, что электричество, которое начнет вырабатывать панель, будет заряжать аккумулятор.

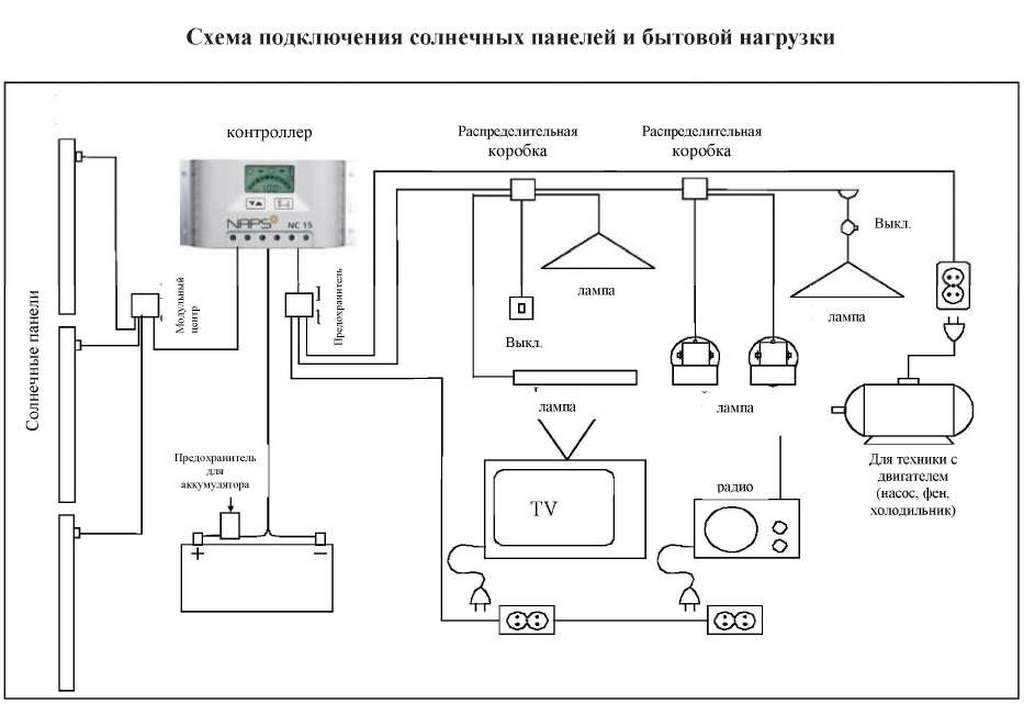

Схема подключения солнечных панелей и бытовой нагрузки

Выводы и полезное видео по теме

Ролик продемонстрирует процесс собственноручного сооружения солнечной батареи:

Наглядное пособие по сооружению воздушной системы отопления:

Технология изготовления плоской солнечной установки своими руками:

Возможен вариант полной замены энергоресурсов солнечной энергией в своей отопительной системе. Еще одно существенное достоинство – собрать гелиоустановку можно своими руками.

У вас есть практические навыки сборки или эксплуатации солнечных систем отопления? Делитесь накопленными знаниями, задавайте вопросы по теме и участвуйте в обсуждениях. Форма для комментариев расположена ниже.
