Мансардный этаж

Как построить мансарду – технология строительства

Самым важным при возведении мансардного этажа своими руками является рационально обеспеченное утепление, вентиляция и соблюдение всех технологических процессов с учётом составленного плана помещения. При этом все деревянные части конструкции должны обрабатываться средствами, защищающими их от влаги и возгорания. Чтобы мансардный этаж простоял на протяжении многих лет нужно придерживаться всех норм и условий его возведения:

стропильная конструкция должна собираться из бруса толщиной не менее 25 на 25 см. Такие параметры обусловлены дальнейшим сооружением теплоизоляции, которая укладывается в пространстве между стропилами и имеет толщину не менее 20 см;
материал для утепления должен сохранять свои параметры при воздействии влаги и других внешних факторов

Оптимальным считается использование полистирола, из-за того, что рулонные материалы, такие как минеральная вата, напитывают воду, увеличивая нагрузку на основную конструкцию;
между теплоизоляционным слоем и кровлей необходимо сделать качественную вентиляцию;
также не меньшую важность имеет качественная пароизоляция;
по внешней стороне стропильной конструкции обустраивается гидроизоляция и дополнительный звукоизоляционный слой.

Мансарда под двускатной крышей – что нужно о ней знать и как сделать

Это наиболее популярный вид помещения, поскольку большинство сооружений конструируется именно таким образом – мансарда требует намного меньше средств на сооружение, возводится очень быстро. Стропильная нога должна быть из бруса 150х50 мм, это расчет для обычного дома 7х10 метров. При таких размерах не придется ничего лишнего придумывать – подойдет обычная стропильная система сооружения. Угол наклона ноги будет от 45 до 60 градусов, желательно делать угол поменьше, чтобы параметры помещения были пригодны не только для жизни, но и для нормального отдыха.

Длина ноги стропила будет около 640 сантиметров, при этом ширина жилого помещения выйдет 450 сантиметров и высота 230-250. Такие параметры удовлетворят требованиям большинства строителей, но, если требуется больше места, тогда нужно отдавать предпочтение ломаным крышам, но они обойдутся уже намного дороже. Рассмотрим наиболее простой и эффективный чертеж мансарды под обычную двускатную крышу.

Доска удлинения может быть точно такого же размера, как и нога, чтобы удобнее было выполнять строительство, а вот вертикальные опоры можно уменьшить, чтобы не переплачивать много. Вполне достаточно будет бруса 80х80 сантиметров, с учетом того, что ригель укладывают 120х80. На ригеле лучше не экономить, поскольку он служит опорным элементом, на нем будет держаться подвесной потолок, люстры и другие декорации. Стойки желательно ставить чаще, поскольку это существенно облегчит отделочные работы потом. Строительство мансарды под двускатной крышей – это просто, недорого, практично.

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стену Источник drevogid.com

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Схема односкатной крыши для мансарды Источник dvorakdesign.ru

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нее Источник dekoriko.ru

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышей Источник csgoshik.ru

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше Источник lbuilding.ru

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространства Источник moiton.ru

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Особенности конструкции

Если вы хотите построить мансарду на старом доме, перед этим потребуется демонтировать старую кровлю. После демонтажа можно приступать к установке несущих элементов конструкции – мауэрлата.

Мауэрлат для мансарды

Для фиксации мауэрлата специалисты рекомендуют использовать анкерные болты диаметром не меньше 12 мм и закреплять их в слое железобетона. Перед установкой анкера загните его конец так, чтобы получился крюк – так вы предохраните крепеж от случайного выдергивания.

Профессиональные проектировщики делают детальный чертеж мансарды, где точки крепления мауэрлата к стене выведены отдельно. Там же обычно указывают необходимое количество анкеров и их размеры. Шаг установки болтов может составлять от 100 до 150 см.

Мауэрлат – это мощный брус с сечением 150х150 или 200х200, размещенный в точке схождения крыши и несущей стены дома. Для обустройства двускатной кровли необходимо установить два бруса, а для 4-х скатной понадобится, как вы уже догадались, 4 бруса.

Крепежные элементы мауэрлата должны располагаться между брусьями стропил, чтобы в нем не было чересчур много врезок, которые могут негативно отразиться на несущей способности. К примеру, если построить мансарду своими руками со стропилами, расположенными в метре друг от друга, то анкера должны тоже идти с шагом в метр, но со смещением в 50 см, чтобы встать как раз между стропилами.

Полезный совет: для крепления мауэрлата всегда используйте только оцинкованные болты, чтобы не допустить появления ржавчины.

Устанавливайте опорный брус на слой гидроизоляционного материала. Это может быть обычный рубероид, полиэтиленовая пленка или современная водонепроницаемая мембрана. Если вы делаете мансарду в кирпичном доме, анкера можно поставить в момент возведения несущих стен. Чтобы зафиксировать брус в мауэрлате, просверлите отверстия диаметром, равным диаметру шпилек, а когда брус встанет на место, закрепите его гайками.

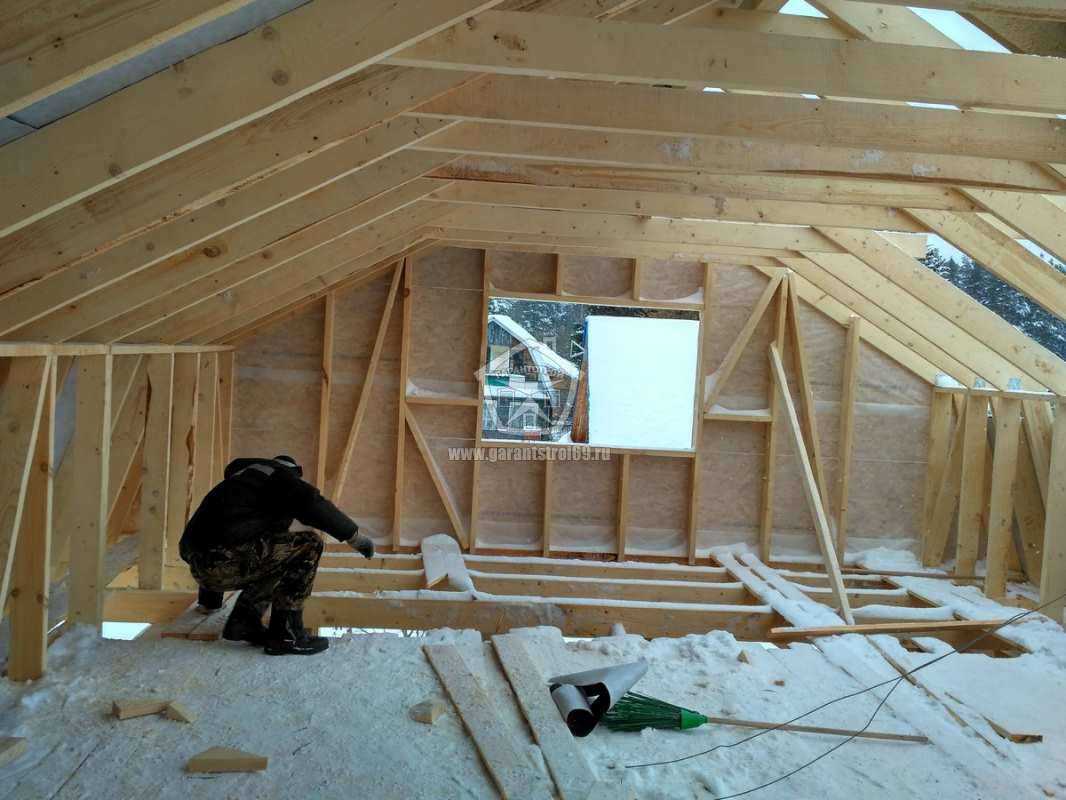

Стропильная система

Мауэрлат является основой стропильной системы, а она, в свою очередь – «скелетом» кровли. Эта несущая конструкция должна выдерживать вес всего кровельного пирога и внешних нагрузок – ветра, снега, воды и т.д. Требования к стропильным системам описаны в СНиП в зависимости от типа крыши и климатических условий региона.

Для обустройства стропильной системы вам понадобятся обычные инструменты, которые есть у каждого хозяина – молоток, топор, ножовка, уровень, строительный степлер, отвес, рулетка. Чтобы построить мансарду из бруса и быть уверенным в ее долговечности, выбирайте крепкие изделия без дефектов с сечением 100х100 мм для стоек и стропильные доски с подходящим сечением. Из крепежей понадобятся гвозди 100-120 мм, мощные металлические скобы и противогрибковый состав для обработки деревянных элементов. По-хорошему все брусья и доски следует обработать дезинфицирующими и антипиренными составами. Самые качественные стропила получаются из сосны и лиственницы. Влажность материала должна составлять не больше 22%.

Стропила могут быть наклонными и висячими. Наклонные элементы одним концом упираются в несущую стену, а другим – в прогон или стойку. Висячие позволяют организовать небольшой навес ската кровли над стеной дома, обеспечивая таким образом дополнительную защиту от влаги и холода. Соединяются стропила на коньке крыши внахлест или накладными плашками.

Важно: Стойки стропил прикрепляют на мауэрлат в случае использования деревянных балок перекрытия, а если строительство ведется на железобетонной плите, стойки можно ставить в любой точке. Во время строительства мансардной крыши очень важно правильно организовать систему диагональных связей и подкосов

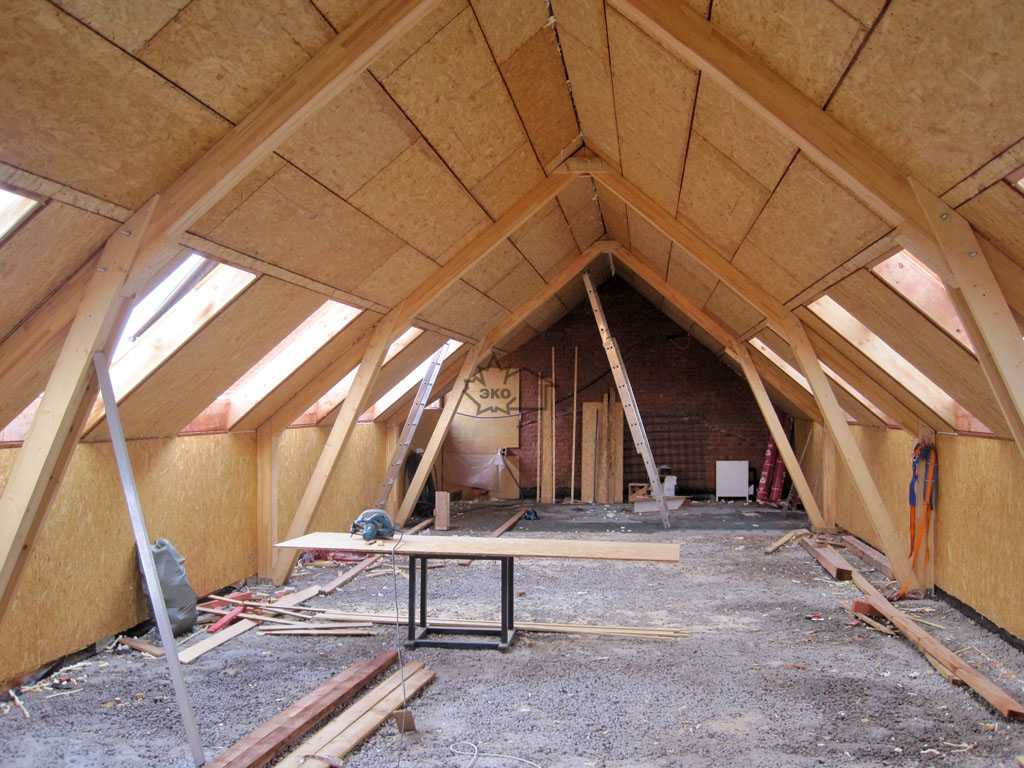

Чтобы элементы со временем не прогнулись, необходимо установить горизонтальный ригель. Для очень широких построек рекомендуется ставить висячие стропила, стягиваемые затяжкой

Во время строительства мансардной крыши очень важно правильно организовать систему диагональных связей и подкосов. Чтобы элементы со временем не прогнулись, необходимо установить горизонтальный ригель

Для очень широких построек рекомендуется ставить висячие стропила, стягиваемые затяжкой.

В некоторых случаях для возведения стропильного «скелета» используют не только деревянные, но и металлические элементы, однако разница коэффициентов теплопроводности материалов может привести к деформациям. Кроме того, металлические детали нуждаются в дополнительной гидроизоляции.

Утепление и обустройство мансарды

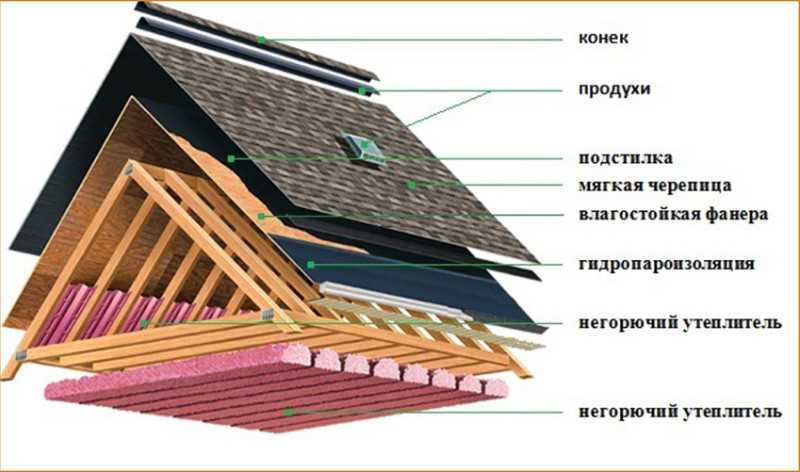

Ввиду того, что мансарда обычно используется как жилое помещение, устройству ее теплоизоляции уделяется большое значение. Качественное утепление крыши мансарды обеспечивает создание в таком помещении и других комнатах дома комфортного микроклимата, эффективную сохранность тепла и длительный срок эксплуатации всего здания. Существует несколько способов утепления мансарды. Утепление снаружи подразумевает общее утепление всего дома.

Оптимальным и наиболее эффективным способом является дополнительное внутреннее утепление, предусматривающее использование многослойной теплоизоляционной конструкции, состоящей из следующих слоев:

• Первый слой (внутренний) – отделочный материал, например, листы гипсокартона, фанера и другие материалы, образующие потолок мансардного помещения
• Второй слой – пароизоляционная пленка
• Третий слой – пористый теплоизоляционный материал (минеральная вата и др.)
• Четвертый слой – гидроизоляционный материал, уложенный с образованием небольшого зазора и возможностью простого вывода воды наружу
• Пятый слой – кровельное покрытие (металлочерепица, мягкая кровля и т. д.).

Помимо устройства теплоизоляции крыши мансарды необходимо также утеплить ее стены и пол. Обустройство помещения на чердаке включает в себя выполнение таких работ, как установка мансардных окон, внутренних перегородок, дверей, а также декоративная отделка.

Установка скатных мансардных окон – лучшее решение для чердака. Остекление может занимать значительную площадь поверхности мансарды, минимально – 12,5%. Стекла в таких окнах используются особые: они не разбиваются при сильном нажатии или ударе, а рассыпаются на гранулы, не имеющие острых и режущих поверхностей.

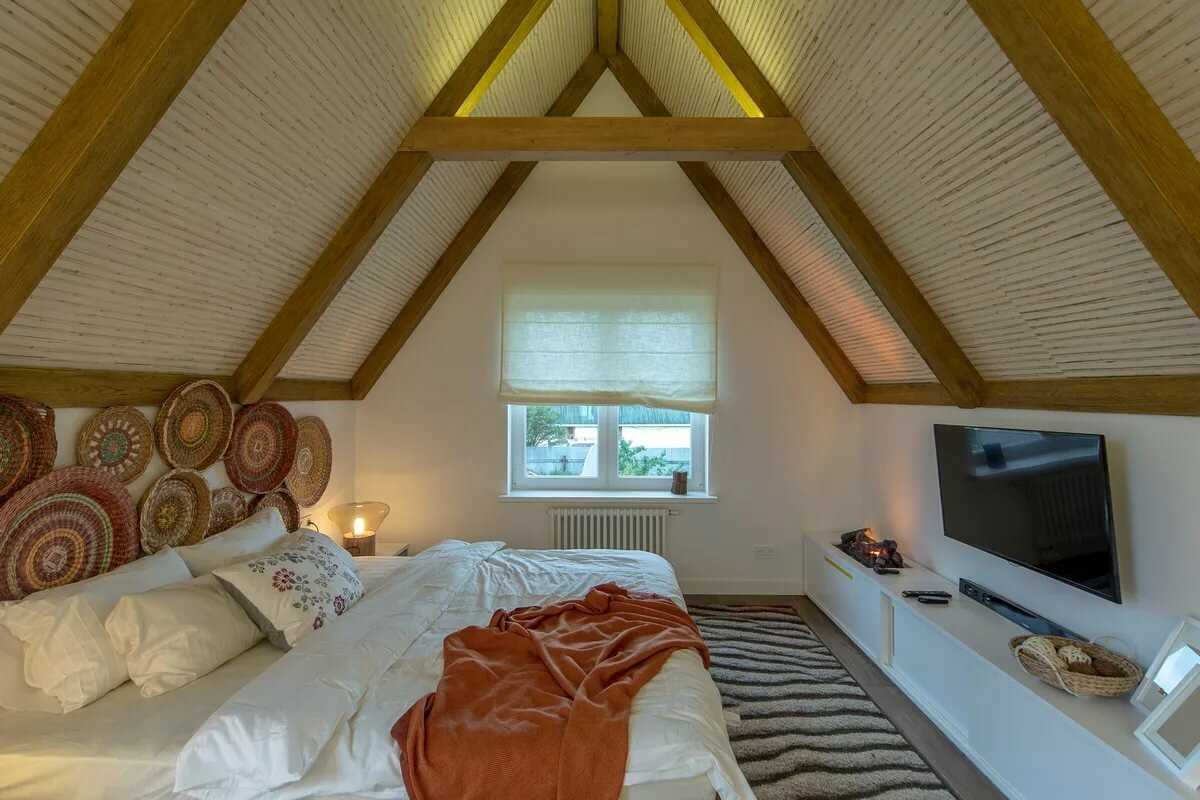

Специфика мансардных помещений позволяет обустроить их особенным образом, оформить необычно и оригинально. Многие дизайнеры рекомендуют для зонирования этих комнат использовать полупрозрачные пластиковые перегородки или перегородки, декорированные светопроницаемыми тканями. При выборе оттенка для отделки стен предпочтение рекомендуется отдавать светлым тонам, которые сделают интерьер легким и приятным. Мансардные окна не рекомендуется декорировать шторами, а лучше выбрать светлые жалюзи.

Конструкция стропилин чердачного помещения

Виды висячих стропилин.

Инструменты которые понадобятся:

• ножовка;
• молоток;
• топор;
• отвес;
• измерительные инструменты.

• брусок сечением 100хсто милиметров (стойки);
• брусок сечением 150хсто милиметров (мауэрлат);
• дощечка для стропилин с поставленным сечением;
• гвозди;
• скобы из металла;
• противогрибковое средство.

Два стропилины (висячих) имеют точки опоры на 2-ух противоположных стенах дома снизу и один на одном вверху. Когда стропилины упираются «ногами» в два конца балки поперечной, которая является элементом перекрытия, то вместе с ней стропилины создают треугольник. При строении мансарды собственными силами правильно будет применять в виде компонентов конструкции стропилин конкретно данную твёрдую систему (образующую треугольник).

Нужно всегда помнить, что речь в этой заметке идет о перестраиваемом здании, в каком с самого начала не предусматривается постройка мансарды. Также, технология мансардной крыши на древнем доме просит строения мауэрлата.

Схема крепежа стропилин.

А все потому, что стена строения будет не очень подобающей опорой для стропилин, потому что она быстрее всего не выдержит нагрузки, которая, в прямом смысле, будет распирать стены. И и поэтому по периметру дома у основания крыши правильно будет выполнить из балок мауэрлат (постройка закрытой системе). Вот именно на нем и будут точки опоры «ног» стропилин. Выполнить мауэрлат собственными силами можно и из бруска. В древнем кирпичном строении мауэрлат, в основном, ставится заподлицо с внутренней поверхностью стены фасада.

Ремонтная система стропил, которая складывается из постепенно сделанных треугольников, более надежна, чем конструкция стропилин, имеющая точки опоры только на мауэрлатах. Разумеется, перекрытие верхнего этажа может не иметь балки, какие можно применять в виде основы треугольника, потому как устройство перекрытия древнего сооружения зачастую совсем другое. В этом варианте эксперты советуют выполнить подъем пола мансарды, чтоб под ним расположить добавочные балки.

Также мансардную крышу разрешено делать при помощи наслонных стропилин. Подобная конструкция стропилин имеет точки опоры не только только на мауэрлате и внешних стенах, но и на переходных опорах. Закавыка состоит в том, что добавочным балкам необходима надежная опора. Естественно для этой цели подбирают внутреннюю несущую стенку или другую крепкую несущую систему, которая может выдержать добавочные нагрузки.

Рекомендуется делать добавочные детали крепежа мауэрлата и системы стропил, чтоб кровлю вместе с мансардой не унесло ветром.

Виды мансард

Виды двухскатных крыш: варианты по назначению строения

Форма мансардного помещения зависит от вида крыши. Мансарда может охватывать территорию всего здания либо лишь его часть. Помещения с ней бывают симметричными или асимметричными. По форме зачастую бывают треугольными либо ломаными. Правда не каждая кровля рассчитана на возведение мансарды.

Мансардная кровля бывает следующих видов:

• 1-скатная;
• 2-скатная;
• ломаная;
• вальмовая;
• шатровая (пирамидальной, круглой, конической формы).

Рассмотрим подробно:

• Односкатная кровля возводится совсем нечасто. Из-за высокой разницы между высотой стен, подобная мансарда станет асимметричной и будет затруднительно установить окна.
• Двускатная кровля зачастую подразумевает обустройство мансарды симметричным. Она будет обладать покатыми внутренними стенами. При строительстве данной кровли применяют удлиненные доски, что выйдет недешево. Правда показатели эксплуатации данной кровли довольно высоки. Серьезным достоинством считается то, что при такой кровле является возможным монтаж полноценных окон и дверей, вдоль которых располагается выход на балкон.
• Ломаная кровля. Мансарда будет обладать вертикальными стенами. Само строение в ширину достигает более 5 м. Материал расходуется для такого типа кровли значительно меньше, чем для двускатной.
• Вальмовая кровля дает возможность создавать комфортную и маленькую по размерам мансарду. Она включает в себя 2 ската, имеющих форму трапеции и треугольника. Окна находятся на потолочных скатах.
• Шатровая кровля также применяется для возведения мансарды. Окна должны обладать особой формой и сделаны по индивидуальным проектам.

Все перечисленные типы конструкций обладают своими достоинствами и недостатками. Симметричные конструкции имеют более незамысловатую схему, в проекте отсутствуют сложные расчеты, по сравнению с монтажом асимметричных покрытий.

Особенности технологии

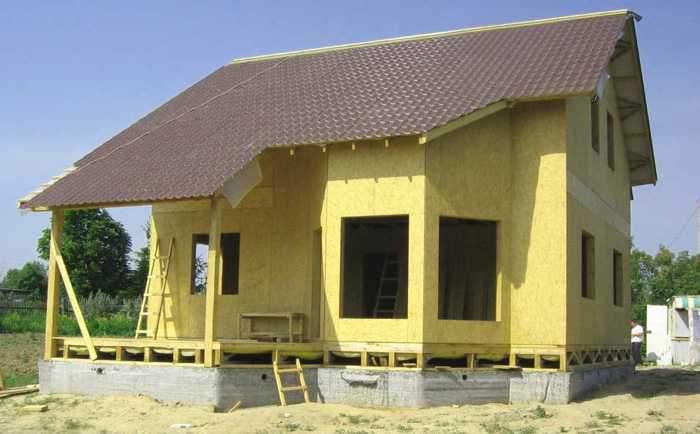

Благодаря особому устройству мансардной крыши каркасного дома она приобретает привлекательную внешность и чрезвычайно удобна при ежедневной эксплуатации. Стандартная форма предусматривает создание массивной пятиугольной конструкции, возвышающейся над срубом или кирпичными стенами. У ее скатов разнозначный уклон, нижняя часть кровли направлена почти перпендикулярно земле.

Изменение угла наклона в каркасе мансарды двускатной крыши одновременно расширяет внутреннее пространство и придает конструкции характерный «ломаный» внешний вид. По внешним показателям мансарды делятся на несколько типов:

• треугольные, у которых нижняя и верхняя часть расположены с одинаковым уклоном. Внешне они схожи с обычными 2-скатными сооружениями, но располагаются шире основания, за счет чего повышается внутреннее пространство;
• пятиугольные. Скаты с выпуклыми углами образуются благодаря двум состыкованным частям. Этот метод я использую чаще, поскольку он больше соответствует традиционному образу мансардной крыши.

В обоих случаях моя бригада собирает стропильную систему, составленную из двух расположенных друг на друге ярусов. Нижняя часть формирует жилое пространство с высотой потолка 2-2,5 метра, чего достаточно для свободного перемещения взрослого человека. Второй ярус придает крыше форму. Если здание обладает сложной конструкцией, схема кровельного пирога приводится в соответствие его форме.

Изменение угла наклона стропильных ног сверху и снизу позволяет изменить размеры и положение скатов, придав дому уникальную внешность. Отмечу, что иногда мне удается применить принципы сборки ломаной крыши на разных стропильных системах

Важно лишь четко соблюдать технологию строительства и выполнять правильные расчеты при подборе стройматериалов

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

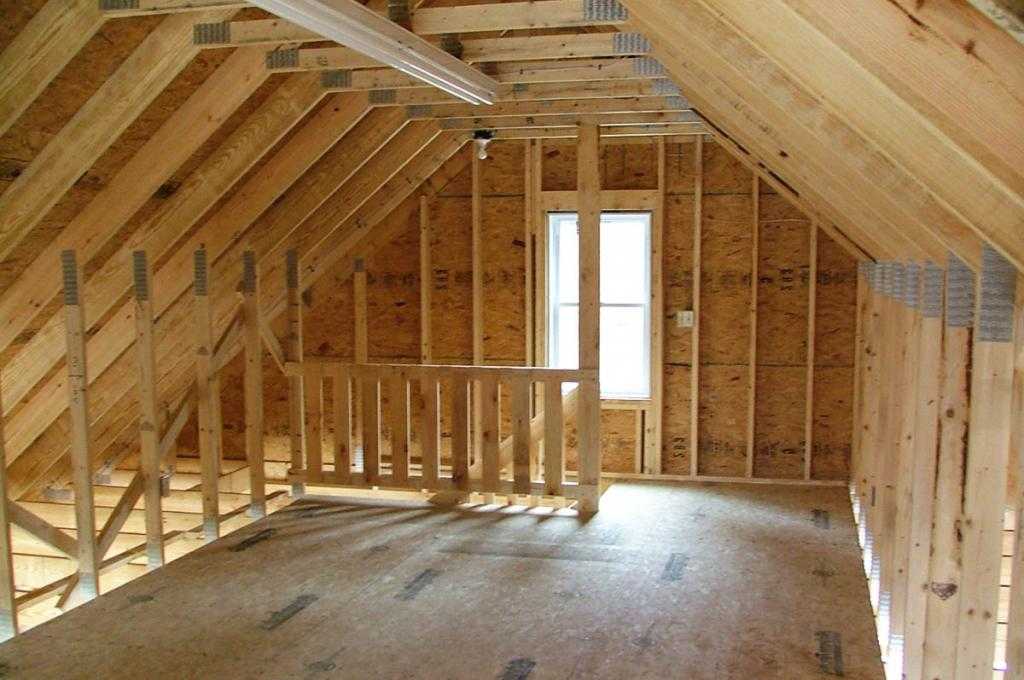

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

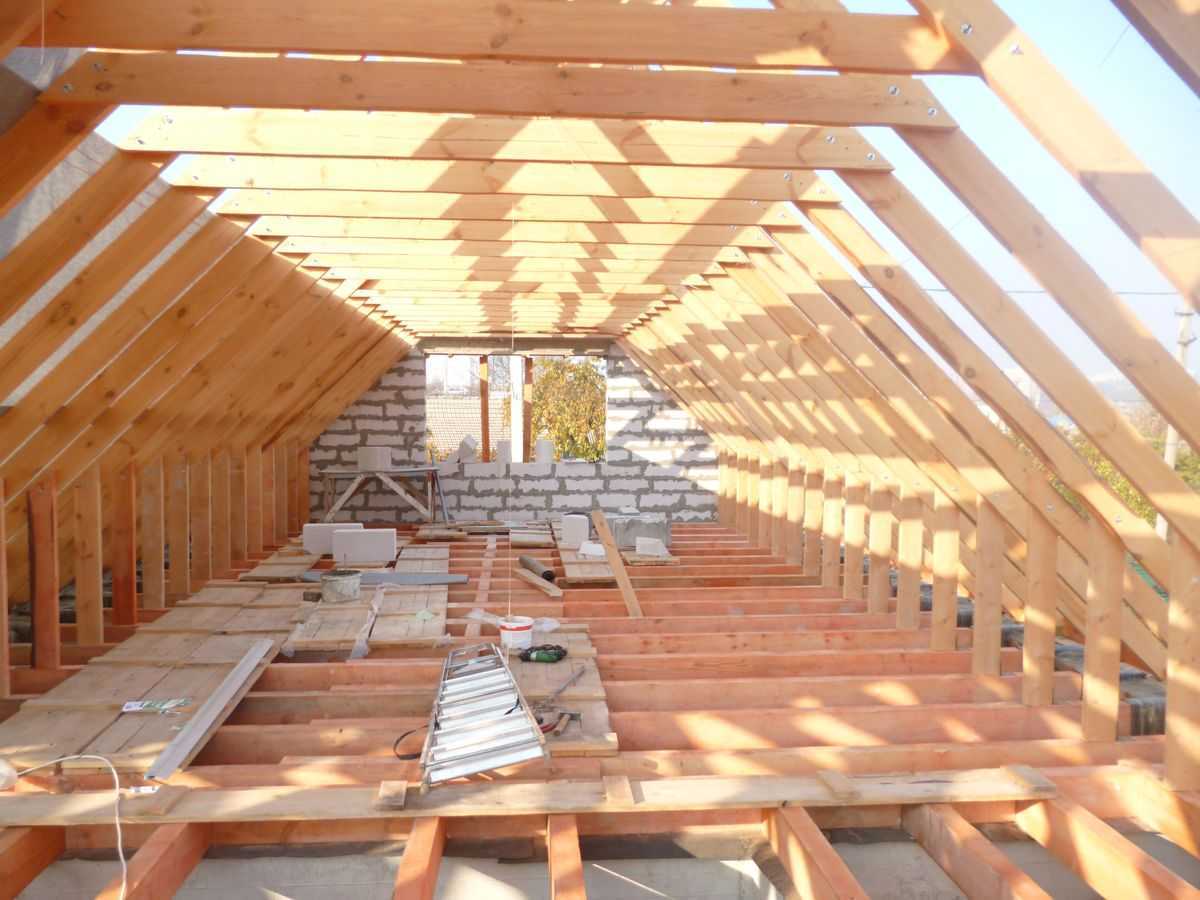

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Виды мансард

Виды двухскатных крыш: варианты по назначению строения

Форма мансардного помещения зависит от вида крыши. Мансарда может охватывать территорию всего здания либо лишь его часть. Помещения с ней бывают симметричными или асимметричными. По форме зачастую бывают треугольными либо ломаными. Правда не каждая кровля рассчитана на возведение мансарды.

Мансардная кровля бывает следующих видов:

• 1-скатная;
• 2-скатная;
• ломаная;
• вальмовая;
• шатровая (пирамидальной, круглой, конической формы).

Рассмотрим подробно:

• Односкатная кровля возводится совсем нечасто. Из-за высокой разницы между высотой стен, подобная мансарда станет асимметричной и будет затруднительно установить окна.
• Двускатная кровля зачастую подразумевает обустройство мансарды симметричным. Она будет обладать покатыми внутренними стенами. При строительстве данной кровли применяют удлиненные доски, что выйдет недешево. Правда показатели эксплуатации данной кровли довольно высоки. Серьезным достоинством считается то, что при такой кровле является возможным монтаж полноценных окон и дверей, вдоль которых располагается выход на балкон.
• Ломаная кровля. Мансарда будет обладать вертикальными стенами. Само строение в ширину достигает более 5 м. Материал расходуется для такого типа кровли значительно меньше, чем для двускатной.
• Вальмовая кровля дает возможность создавать комфортную и маленькую по размерам мансарду. Она включает в себя 2 ската, имеющих форму трапеции и треугольника. Окна находятся на потолочных скатах.
• Шатровая кровля также применяется для возведения мансарды. Окна должны обладать особой формой и сделаны по индивидуальным проектам.

Все перечисленные типы конструкций обладают своими достоинствами и недостатками. Симметричные конструкции имеют более незамысловатую схему, в проекте отсутствуют сложные расчеты, по сравнению с монтажом асимметричных покрытий.

https://youtube.com/watch?v=LdoiMXPXU0g

Узлы

Как своими руками выполнить монтаж соединений стропильной системы? К вашим услугам — описание способов монтажа основных узлов.

Крепление мауэрлата к стенам

Мауэлрлат изготавливается из бруса сечением 100х100 — 150х150 мм. Брус должен быть в обязательном порядке обработан антисептиком. Стены под ним гидроизолируются во избежание капиллярного подсоса воды древесиной; обычно роль гидроизоляции выполняет пара слоев рубероида.

Для крепления мауэрлата обычно используются анкерные шпильки, установленные при заливке армопояса по периметру стены. Под них в брусе сверлятся отверстия, а после укладки брус притягивается к армопоясу гайками с широкими шайбами.

Анкерные шпильки под мауэрлат установлены при заливке армопояса.

Мауэрлат закреплен гайками с широкими шайбами.

Крепление стропил к мауэрлату

Для максимальной жесткости соединения стропильных ног с мауэрлатом в них обычно делается вырез на треть ширины стропила. Для крепления могут использоваться:

Стальные скобы. Они вбиваются в оба бруса с двух сторон;

Крепление стропильных ног скобами.

Оцинкованные уголки. Они крепятся к обоим брусьям несколькими саморезами с длиной не менее 2/3 толщины стропила.

Оцинкованные накладки обеспечивают прочное и долговечное соединение.

Каждое соединение стропила и балки перекрытия усилено с двух сторон оцинкованными накладками.

Крепление ригеля к стропилам

Соединение ригеля со стропилами двускатной или ломаной крыши испытывает наиболее сильные нагрузки зимой, когда на кровле лежит снег. Сделать его максимально прочным поможет простая инструкция: ригель соединяется со стропилом внакладку и крепится к нему парой болтов с гайками и широкими шляпками через предварительно просверленные отверстия.

Соединение стропильной ноги с ригелем временно зафиксировано саморезами, затем стянуто болтом.

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Теплотехнические расчеты

Теплотехнический расчет мансардной крыши Чтобы сохранить тепло в доме потребуется подобрать толщину утеплителя. Чаще всего для мансардных помещений применяется минеральная вата (чаще в плитах, чем в матах). Возможно также использование пенополиуретановой пены, пенопласта, экструдированного пенополистирола и эковаты. Определив, из чего делать теплоизоляционный слой, подбирают его толщину

При этом важно учитывать высоту стропил. Она всегда должна быть равна или больше толщине теплоизоляции

Для минеральной ваты потребуется также обеспечить вентиляционный зазор толщиной 50 мм между верхней поверхностью теплоизолятора и кровельным покрытием. Если сечение стропил получается небольшим, то чтобы выполнить это требование производят монтаж контробрешетки.

Перед тем как построить мансардную крышу своими руками рассчитать ее по теплотехнике можно вручную, руководствуясь СП «Тепловая защита зданий». Но лучше обратится за помощью к специальным программам. Чтобы правильно посчитать толщину в программе «Теремок» (имеется в свободном доступе в сети), нужно знать теплопроводность утеплителя и район строительства дома, остальное программа найдет сама.

Отделка мансарды

Отделочные работы мансарды с гипсокартоном

Для начала обшивают кровельные скаты и фронтоны, после отделывают потолок. Чтобы обшить скаты кровли на стропильные ноги по горизонтали монтируют брусья с шагом в 1 м, затем в промежутки монтируют горизонтальные брусья.

Следующим шагом будет измерение гипсокартона по заданным габаритам и его последующий монтаж на основу. Установка гипсокартона довольно проста, но в то же время достаточно трудоемкий процесс. Когда все завершено следует заделать все зазоры и щели.

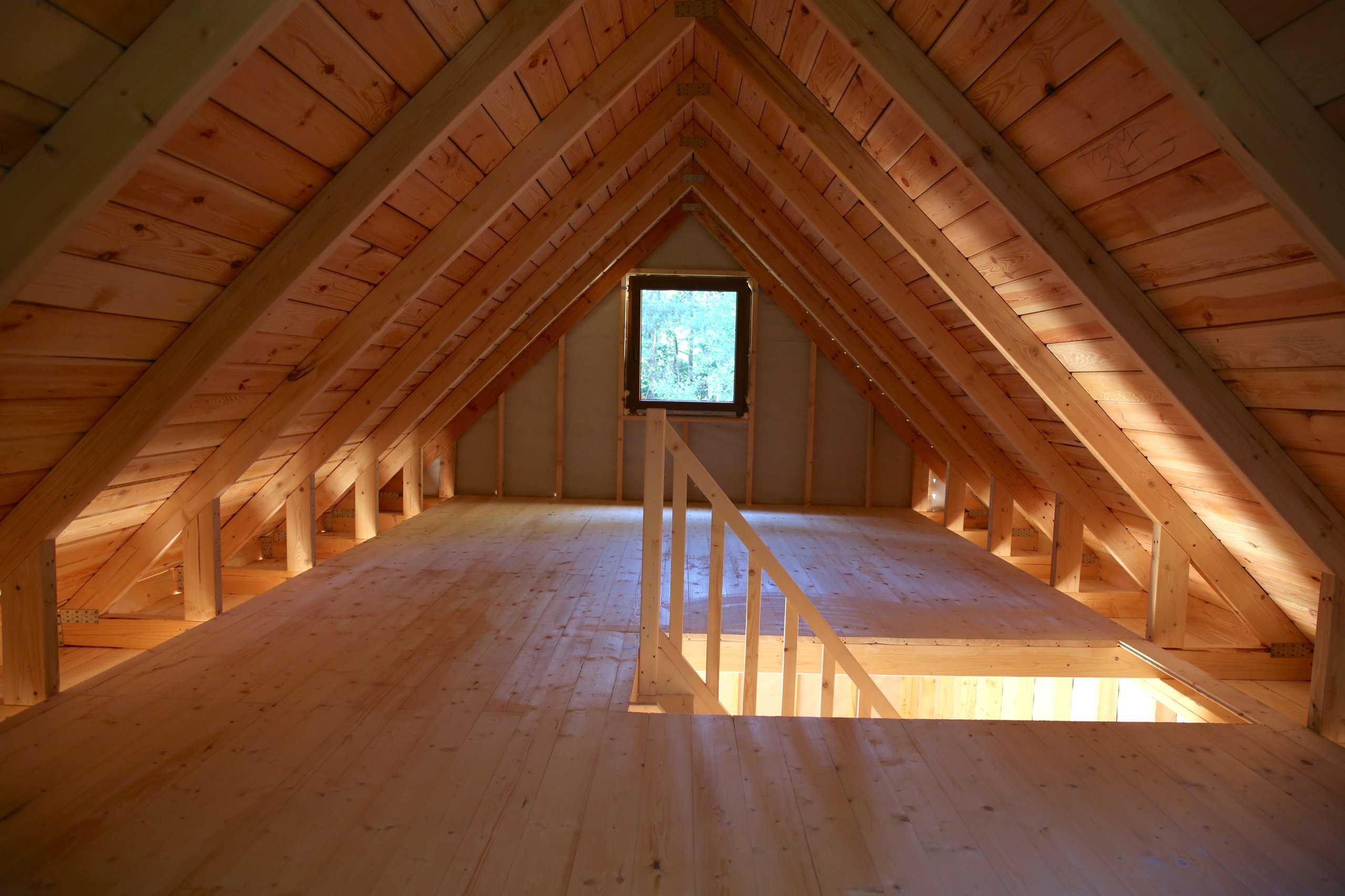

Отделочные работы мансарды с вагонкой

Отделочные работы под дерево достаточно востребованы для мансард, а сам монтаж вагонки несложен. Ее отрезают по необходимой высоте и прибивают на деревянную основу используя гвозди на стыках, потому шляпка будет не видна.

Нужно после каждого листа вагонки осматривать ее положение используя уровень, в противном случае в конце стены появится риск возникновения большого перекоса. Когда монтаж вагонки окончен, она должна быть покрыта несколькими слоями лака.
