Плюсы и минусы бетононасосов putzmeister

» стационарный бетононасос putzmeister bsa 1407 d

Что внутри Putzmeister M 70

Посредством карданной передачи мотор соединяется с тремя ведущими мостами машины. Две ее передние оси управляются с помощью гидростатического привода — в том случае, если тяжелый автопоезд вынужден маневрировать на небольшой скорости, а также во время движения по пересеченной местности. Мощное колесное шасси чемпиона в мире бетононасосов делает его практически внедорожником, позволяя двигаться по грунтовым дорогам.

Общая длина М 70-5 составляет 21,4 м. Снаряженная масса этого десятиосного автопоезда весьма весома — 79802 кг (38524 кг приходилось на тягач и 41278 кг — на полуприцеп)

Несмотря на свою тяжесть, машина достаточно маневренна — радиус ее поворота менее 18 м, что очень важно во время движения по дорогам

Автобетононасос имеет структуру с двухсторонней поддержкой и опорой. В полностью установленном виде общая ширина техники достигает 13,4 м (спереди) и 13,8 м (задняя).

Виды насосов для бетона

Стационарные

Этот вид насосов располагается на колесной платформе, которая прицепляется к грузовику и транспортируется в нужном направлении. Стационарный агрегат имеет большую производительность, он способен выполнять производственные задачи в сложных метеорологических условиях. Машины применяются при заливке бетонных растворов в многоэтажных домах на большой высоте и расстоянии.

Такой тип оборудования эффективно работает даже при плохих погодных условиях.

Передвижные

К этой группе принадлежит автомобильный бетононасос. Такие устройства фирмы Putzmeister устанавливаются на базе транспортных средств Mercedes-Benz или MAN. При желании заказчика мобильный автонасос может монтироваться на другое автомобильное шасси. Отличительная черта этого вида механизмов — повышенная мобильность и наличие стрел для подачи бетона. Применение такой техники актуально при перемещении между элементами строящегося объекта — возведение автомагистралей, конструкций мостов.

Оборудование может быть установлено производителем на шасси автомобиля MAN.

Конструкция и принцип работы

Растворонасос Putzmeister M740D можно назвать удачным сочетанием миксера и пневмо-пробкового нагнетателя. Насос стоит на сварной раме, колеса — со сцепным устройством для автомобиля. Все навесное оборудование защищено пассивной защитой, металлическим кожухом и пластиковым капотом.

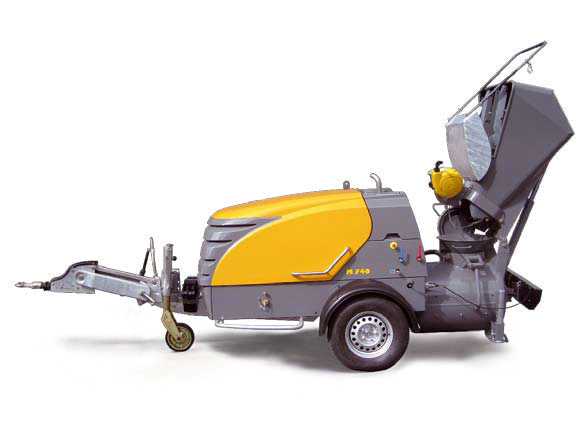

Конструкция растворонасоса Putzmeister M740D

Раствор подается в накопитель с помощью миксера, который тщательно перемешивает ингредиенты. После наполнения емкость герметично закрывается, и компрессор нагнетает в нее воздух высокого давления. Также давление подается на клапан затвора транспортной линии.

С помощью затвора приготовленный раствор делится на «пробки» (дозируется) и сжатым воздухом проталкивается по трубопроводу. Гибкие или жесткие шланги передают смесь в другой накопитель на месте назначения, где сбрасывается давление для предохранения раствора от разбрызгивания.

Модели и технические характеристики

Завод-изготовитель производит 15 типов устройств на автомобильной платформе и 10 стационарного вида. Putzmeister бетононасосы позволяют делать быструю транспортировку раствора на большие дистанции и высоты. Мощность силовой установки качающего механизма определяет эффективную эксплуатацию устройства — дальность подачи рабочей смеси.

Стационарные

Putzmeister P 715

В таком компактном агрегате предусмотрен дизельный двигатель.

Мини-установка прицепного типа для транспортирования раствора мелкозернистой фракции с шибером S типа. Отличается легкостью, компактностью, мощностью. Используется для перемещения суспензий на основе ангидрида, цемента, цементита, других жидких растворов для обустройства бетонной стяжки. Применяется для уплотнения заливаемых конструкций с размером наполнителя до 1,6 см. Маленький агрегат комплектуется дизельным и электродвигателем.

Устройство BSA 1005 D/E

Мощность установки — 45 или 61 кВт, производительность агрегата — до 54 м3 за 1 час. Размер фракции раствора, с которым можно производить транспортировку смеси в вертикальном и горизонтальном направлениях — 35 мм. Вес агрегата составляет 3000—3100 кг. Машины отличаются легкостью и экономичностью в работе.

Машины BSA 1407D, 1408E, 1409D, 1409DRF

Имеют мощность в пределах 110—140 кВт, их номинальная производительность — до 94 м3/ч. Устройства оснащены современной системой гидравлики. Бетононасосы этих моделей применяются при средних уровнях объемов строительных работ. Масса агрегата составляет 4200—4600 кг. Максимальный размер фракции наполнителя, при которой можно осуществлять подачу раствора — 40 мм.

Передвижные

Автобетононасосы Putzmeister

Удобство и эффективность работы таких конструкций объясняется их техническими характеристиками.

Их оснащают трубопроводом 300—400 см длиной и диаметром рабочей трубы 12,5 см. Подающие механизмы марок М 20—4, 24—4, 28—4 нагнетают бетон на расстояние по вертикали на 20—27 м, по горизонтали на дистанцию 16—23 м. Производительность агрегата составляет за 1 час работы 90—160 м3, машина оборудована 4-секционной стрелой с Z и ZR-образным складыванием в транспортном состоянии. Рабочий ход поршневого механизма насоса составляет 210 см.

Мобильные бетононасосы на базе грузового автомобиля предназначены для подачи бетонного раствора на расстояние 40—50 м, комплектуются рабочей стрелой, состоящей из 5-ти секций RZ типа. Модели М 42—5, 46—5, 47—5 отличаются такими особенностями: производительность бетононасосов в зависимости от вида силовой установки составляет за 1 час работы от 140 до 160 м3, рабочий ход поршневого механизма составляет 230 см, максимальное давление в системе бетонопровода 112—130 Бар.

Бетононасосы Putzmeister

От нью-йоркских горизонтов, через шанхайский Jin Mao Tower к небоскрёбам в Дубае, от головокружительных высот до самых больших горизонтов снова и снова стационарные бетононасосы Putzmeister устанавливают сенсационные мировые рекорды по подаче бетона.

Сгусток энергии, мощнейший стационарный бетононасос – BSA 14 000 вводится в эксплуатацию на объектах для подачи на сверх высоты или сверх горизонты. Наряду с ним в программе Putzmeister найдётся оборудование для самых различных запросов клиентов вплоть до маленькой компактной установки для работы на небольших строительных объектах.

Во всем мире считают стационарные бетононасосы Putzmeister высококачественным продуктом. И не без оснований. В них вложена сила, надёжность, ноу-хау и современные разработки, которые более 30 лет постоянно совершенствуются.

S-шибер – сердцевина стационарных бетононасосов Putzmeister. Подкупает идеальная бесшумность при больших нагрузках и объёмах. Мощные и неутомимые они надёжно служат в режиме длительной эксплуатации.

Прямоточная гидравлика бетононасосов – решающее преимущество в подаче бетонов. Новая интеллигентная система Ergonic в бетононасосах Putzmeister управляет в гидросистеме подачи масла, которая без потерь поступает в рабочие подающие цилиндры.

Результат – повышение мощности, увеличение сроков эксплуатации и при этом незначительные расходы.

Если речь идёт об укладке бетона на высоте, всегда и везде на помощь приходят гидравлические распределительные стрелы Putzmeister. Они универсальны в применении и быстро монтируются на объектах. Стрелы с радиусом подачи до 50 метров достигают любую зону, куда необходимо подать бетон.

У клиентов Putzmeister много преимуществ. Кроме современной первоклассной техники в их распоряжении множество высококачественных сервисных услуг начиная от компетентного консультирования и проектирования и заканчивая надёжным обеспечением запчастями.

Какие бы требования не выдвинулись в будущем бетононасосы и распределительные стрелы от Putzmeister формируют основополагающие элементы успеха клиентов. И это уже доказано.

Автобетоносмесители «Пуми»

Даже при самых больших нагрузках и объёмах подач отсутствует вибрация и оператор автобетононасоса легко, с помощью джойстика радиодистанционного управления манипулирует секциями распределительных стрел.

Три десятилетия назад новаторская разработка Putzmeister произвела переворот – на стройплощадках начали работать автобетононасосы, автобетоносмесители «Пуми». Эти установки позволяют осуществлять транспортировку, домешивать при переездах и осуществлять непосредственно на строительных объектах подачу с помощью распределительных стрел бетонной смеси.

И всем этим управляет только один водитель-оператор. «Пуми» – идеальная установка для небольших объёмов бетона и все производимые модели отвечают требованиям строительных компаний по экономичности и производительности:

  • Высочайшие качества;
  • Самые передовые инновационные идеи и разработки;
  • Максимальная продуктивность.

Недаром автобетононасосы, произведённые Putzmeister, пользуются на стройплощадках по всему миру всеобщим признанием и уважением как верные помощники в строительстве.

Новые системы

Следует сказать и о системе ЕВК (Ergonic Boom Control), которой оснащена машина. Она дает возможность оператору управлять техникой, используя джойстик, чтобы уменьшить вибрацию на вертикальный конец шланга. Кроме того, данная система ограничивает рабочую область автобетононасоса, позволяя избегать опасных зон.

В качестве стандартной опции М 70-5 оснащен модулем выходного контроля ЕОС. Он помогает экономить топливо при эксплуатации, автоматически регулирует частоту вращения двигателя в соответствии с мощностью работы насоса и количеством поступающей в данный момент бетонной смеси. В случае необходимости в любой момент оператор может управлять этим процессом с помощью дистанционного радиопульта. Электронный контроллер насосной системы, в отличие от обычного гидравлического, включает меньше компонентов, оптимизирует общий процесс работы насосов, повышает их эффективность. На практике это обеспечивает более плавный ход передачи бетона по трубам и значительно меньший их износ, снижается уровень шума во время работы насоса.

Стационарные бетононасосы putzmeister

Существует несколько видов бетононасосов – стационарный и мобильный. Первая группа представляет собой прицеп, который может транспортироваться, если привлекается дополнительная техника. Они имеют хорошую производительность, могут работать при разных погодных условиях. Применяется маленький стационарный бетононасос putzmeister при бетонировании многоэтажных конструкций.

Характеристика и примеры

Стационарный бетононасос отличается по своей функциональности, продуктивности залива раствора. Выделяют некоторые машины, которые лучше использовать при постройке высоток. Обычно главным отличием бетононасосов является то, что у них разная сила двигателя и рабочее давление.

Например, модель BSA 1005 D/E обладает мощностью от сорока пяти киловатт и применяется при работах с производительностью до пятидесяти четырех м3/ч. Также он обладает такими индивидуальными качествами: размер цилиндра составляет одну целую и восемь десятых сантиметров, могут развивать давление до семидесяти Бар, ход поршня до одного метра, предельная фракция бетона составляет три с половиной сантиметра. Маленький стационарный бетононасос может подавать строительный раствор к рабочему месту как в горизонтальном, так и в вертикальном положении.

Особенности растворонасоса

К плюсам Putzmeister M740D можно отнести несколько особенностей агрегата:

Модели бетононасосов Putzmeister M740

  • Отвод отработанного воздуха.
  • Панель управления.
  • Надежность.
  • Эксплуатационные расходы.
  • Уровень шума.
  • Дистанционное управление.

Грамотный отвод отработанного воздуха позволяет оператору не находиться в зоне отвода, а компрессор и двигатель получают чистый воздух. Надежность и долговечность давно стали присказкой в разговоре о немецком качестве, и растворонасос Putzmeister M740D полностью отвечает всем требованиям. Кроме того, конструкторы позаботились и о безопасности самого аппарата. Он снабжен капотом из сверхпрочного противоударного пластика, что обеспечивает защиту и простоту очистки машины.

Эксплуатационные расходы на агрегат серьезно снижены за счет изменения обычной конфигурации подобных спецмашин. Обеспечен простой и быстрый доступ ко всем узлам машины, что значительно сократит время ремонта, техобслуживания и не повлечет за собой простоя. В конструкцию включено дистанционное управление, что экономит время работы Putzmeister M740D.

В панели управления повышена эргономичность, приборы защищены, и важные данные выведены на удобное для оператора место. Можно забыть о перебоях в подаче и бьющихся шлангах. Снижен рабочий уровень шума до 83Дб.

Панель управления Putzmeister M740

Минусами же считаются:

  • Высокая стоимость агрегата.
  • Высокая стоимость ремонта.
  • Чувствительные к запылению фильтры двигателя и компрессора.
  • Неэкономичный двигатель (в сравнении с другими моделями).

Putzmeister BSA-1407-D: описание и характеристики

Putzmeister BSA 1407 D — стационарные бетононасосы. Их применяют для заливки бетона в фундамент, перекрытия зданий (в тех случаях, когда не хватает мощности мобильных устройств). Они недорогие в обслуживании, отличаются легкостью в эксплуатации, долговечностью. Эти мощные машины позволяют быстрее намеченного плана сдать объект. Все это делает их очень выгодным приобретением для строительных компаний.

Общее описание

Немецкая фирма Putzmeister — производитель стационарных бетононасосов с 50-летним стажем. Это мировой рекордсмен по дальности подачи состава. Кроме 10 видов стационарных моделей, на ее счету 15 разновидностей автобетононасосов. Перемещение бетонной смеси производится в вертикальном и горизонтальном направлениях.

Бетононасосы устанавливаются на базе Mercedes-Benz и MAN. По индивидуальному заказу они могут быть вмонтированы на другую марку автомобиля.

Техника Putzmeister используется на начальных этапах строительства высотных домов и прочих сооружений.

Бетононасос Putzmeister BSA 1407 D

Описание стационарной модели

Основные преимущества бетононасоса BSA 1407 D:

Схема работы бетононасоса Putzmeister BSA 1407 D

  • защитный корпус из высокопрочного стеклопластика;
  • экономный расход гидравлического масла;

улучшенная кабина, удобство в техобслуживании;
экономичный двигатель;
технические параметры отслеживаются на дисплее EGD;
система безопасности Ergonic.

Это надежный бетононасос для среднего размера строительных объектов. Он легок в управлении и прост в обслуживании. Стационарная техника достаточно маневренна и легка для беспрепятственного передвижения по строительной площадке, имеется высокий клиренс.

Технические характеристики

BSA 1407 D обладает следующими параметрами:

  • двигатель — дизельный;
  • мощность — 115 кВт;
  • рабочий объем — 71 куб. метров в час;
  • наивысшее давление подачи — 106 бар;
  • диаметр цилиндра — 20 см;

  • поршневой ход — 140 см;
  • вес конструкции — 4,2 тонны.

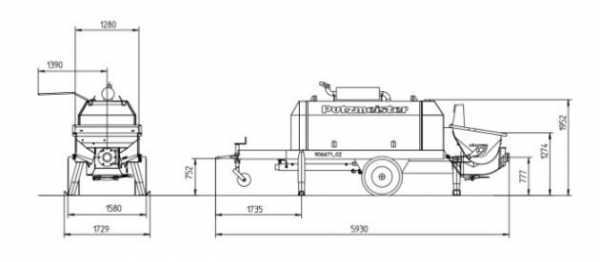

Бетононасос Putzmeister BSA 1407 D — размеры

Его габариты:

  • ширина — 1,58 м;
  • длина — 5,93 м;
  • высота — 2,309 м.

Допустимый размер фракций для работы с Putzmeister BSA 1407 D — до 4 см. Высота отправки раствора — до ста метров, что приблизительно соответствует 30-этажному дому. По горизонтали транспортировка осуществляется на расстояние 300 метров.

Технические особенности

К основным характеристикам бетононасоса путцмайстер относят отсутствие шасси, чтобы перемещаться по автотрассе. При работе есть возможность присоединять прицеп для перевозки по строительной площадке. У них высокий клиренс, что помогает с легкостью преодолевать небольшие кочки, не собирать весь строительный мусор на своем пути.

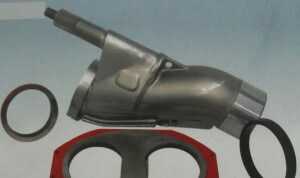

Шибер бетононасоса.

Что также приветствуется у них есть S – шибер. Эти мини бетононасосы могут создать и поддерживать очень давление, поэтому если у вас есть такой, можно смело браться за работу с тяжелыми растворами. При их помощи можно уравновесить вес переключающего цилиндра и колена, этот механизм имеет маленькую инерцию и работает размерено, неторопливо, даже если очень быстро переключать передачи.

Присутствует автоматическое кольцо для уплотнения, сделано по технологии, которая является запатентованой, оно позволит обеспечить полную герметичность камеры и большое давление раствора на выходе. Достоинством этой мини-машины, является то, что ее можно использовать при любых температурах, даже при отрицательных.

И цена, и качество соответствуют. Конечно, для небольшой или же разовой стройки его приобретать невыгодно, но для большого строительства – это то что надо. Также его можно взять в аренду, что является прекрасным экономическим решением.

Аренда стационарного бетононасоса Putzmeister 1407 D

Как это работает?

Оставьте заявку, и исполнители сами позвонят вам!

1. Подробно опишите заявкуЭто позволит избежать вопросов и быстрее получитьсамые выгодные отклики.

2. Оставьте контактные данныечтобы продавцы смоглинаправить вам предложения

3. Получайте самое выгодное предложение и выбирайте исполнителя

Спасибо, понятно

+

Хотите быстро купить спецтехнику или взять ее в аренду? Разместите заявку!

С Вами свяжутся!

Ошибка отправки сообщения

Сравнение Putzmeister BSA 1407 D с прочими моделями бетононасосов

    Любая из моделей бетононасосов, в том числе стационарных, предназначена для поддержания необходимого состояния смесей и их подачи к месту выгрузки. Однако, каждая машина имеет свои технологические особенности, которые влияют на продуктивность работы.

    Putzmeister BSA 1409 D, оснащенный высококачественными деталями, имеет длительный эксплуатационный период и надежен при подаче смесей на большую высоту. Бетононасос Putzmeister P 715 отличается компактностью и высокой мощностью, для работы на труднодоступных участках строительной площадки. А Putzmeister BSA 1407 D является лидером по производительности в своей категории. Эта техника показывает отличный результат даже при работе в жестких условиях использования.

    Взяв у нас в аренду бетононасос Putzmeister BSA 1407 D, вы получите качественную услугу за демократичную плату.

Описание стационарной модели

Основные преимущества бетононасоса BSA 1407 D:

Схема работы бетононасоса Putzmeister BSA 1407 D

  • защитный корпус из высокопрочного стеклопластика;
  • экономный расход гидравлического масла;
  • улучшенная кабина, удобство в техобслуживании;
  • экономичный двигатель;
  • технические параметры отслеживаются на дисплее EGD;
  • система безопасности Ergonic.

Это надежный бетононасос для среднего размера строительных объектов. Он легок в управлении и прост в обслуживании. Стационарная техника достаточно маневренна и легка для беспрепятственного передвижения по строительной площадке, имеется высокий клиренс.

Дополнительные характеристики Putzmeister BSA 1407 D:

  • система Ergonic;
  • дисплей EGD;
  • защитный кожух из стеклопластика;
  • экономичность;
  • простота в обслуживании.

Технические характеристики стационарного бетононасоса BSA 1407D от кампании  Putzmeister нужно уточнять перед покупкой (арендой).

mya5.ruТехнические характеристики стационарного бетононасоса Putzmeister BSA 1005 D: объем подачи – …

Уже более полувека компания Putzmeister трепетно относится к изготовлению комплектующих для спецтехники. Все …

bizorg.suНиже представлены основные технические характеристики стационарного …

Стационарный бетононасос Putzmeister 1407 D

  • экономное расходование ресурсов. Необходимо небольшое количество гидравлического масла и топлива;
  • удобная конструкция. Легко выполнять техобслуживание и управлять бетононасосом;
  • кожух для защиты выполнен из прочного стеклопластика;
  • оснащение цифровым дисплеем EGD для вывода параметров работы;
  • для контроля неисправностей используется система Ergonic.

Компания «Интер Билдинг» предлагает взять в аренду стационарный бетононасос Putzmeister bsa 1407 D на любой срок.

ОФОРМИТЬ ЗАЯВКУИ ПОЛУЧИТЬРАСЧЁТ/ДОГОВОР

Putzmeister 1407 D

Стоимость аренды в месяц, RUB.

Аренда стационарного бетононасоса Putzmeister 1407 D включая работу одного оператора

От 200 000

По аренде стационарного бетононасоса за информацией обращайтесь по телефону:

+7 (495) 767-16-87

Технические данные: BSA 1407 D
Макс. объем подачи 71/47 м3/ч
Макс. давление подачи 71/106 бар
Макс. фракция бетона 35 мм
Макс. высота подачи 100 м
Макс. дальность подачи по горизонтали 250 м
Диаметр цилиндра 200 мм
Ход поршня 1400 мм
Мощность двигателя 115 кВт
Габаритные размеры (Д х Ш х В) 5929 х 1580 х 2309 мм
Вес 4 200 кг

Технические характеристики

BSA 1407 D обладает следующими параметрами:

  • двигатель — дизельный;
  • мощность — 115 кВт;
  • рабочий объем — 71 куб. метров в час;
  • наивысшее давление подачи — 106 бар;
  • диаметр цилиндра — 20 см;
  • поршневой ход — 140 см;
  • вес конструкции — 4,2 тонны.

Бетононасос Putzmeister BSA 1407 D — размеры

Его габариты:

  • ширина — 1,58 м;
  • длина — 5,93 м;
  • высота — 2,309 м.

Допустимый размер фракций для работы с Putzmeister BSA 1407 D — до 4 см. Высота отправки раствора — до ста метров, что приблизительно соответствует 30-этажному дому. По горизонтали транспортировка осуществляется на расстояние 300 метров.

Преимущества

Современные технологии — обязательное условие производства такой техники.

Работа строительных организаций с оборудованием фирмы Putzmeister дает особые возможности:

  • Большой ассортимент продукции. Различные типы оборудования позволяют реализовывать различные по сложности и объемности строительные проекты.
  • Гарантированное качество. Товары предприятия, которое имеет производственные площадки во многих странах мира, производят оборудование по единым нормам и требованиям. Машины изготовляются в соответствии с международным нормативным актом ISO 9001:2008, при этом применяются современные передовые технологии. Производственный процесс компании выполняется с должным уровнем защиты экологии. На оборудование фирмы распространяются гарантийные обязательства.
  • Служба сервиса. После приобретения оборудования специалисты сервисного обслуживания завода-изготовителя производят запуск в эксплуатацию машин, обучают персонал строительной организации правилам пользования техникой. Во время всего срока эксплуатации агрегатов корпорацией предоставляется высококвалифицированная техническая и информационная поддержка.

или cкачать в PDF (312.2 KB)

Точный расчет

Практичные немцы не просчитались. Сразу же после появления на рынке М 70-5 компании стали поступать один за другим новые заказы на его изготовление. Подобная масштабная техника оказалась весьма востребованной, хоть и стоит немало. Конечно, предназначается она для работы исключительно на больших строительных площадках, где ее использование наиболее рационально и достаточно быстро окупается.

Так, самый первый М 70-5, заказанный калифорнийским клиентом, уже два года работает на строительстве нового моста в заливе Сан-Франциско, который возводится чуть к северу от знаменитого старого моста (занесен в Книгу рекордов Гиннесса как «мост с самым оживленным движением»). Новому мосту предстоит заменить восточную часть старого моста, построенного в 1936 году. Вместо двухэтажной секции новый мост будет иметь две параллельные надстройки для каждой из двух 24-метровых по ширине полос (по пять полос движения в каждом направлении), с дополнительной полосой для велосипедистов и пешеходов. Новый мост, львиная доля строительства которого финансируется Калифорнийским департаментом транспорта, планируют сдать в 2012 году. Общая стоимость этого грандиозного проекта оценивается более чем в $5 млрд.

Рядом с М 70-5 на этой гигантской стройке работают еще два автобетононасоса Putzmeister, правда, значительно уступающих размерами своему собрату.

Следует сказать, что изготавливаемые версии рекордного по высоте автобетононасоса М 70-5, предназначенные для американских или европейских клиентов, имеют различную конфигурацию шасси и приспособлены к тем техническим регламентам, что приняты к подобной супертехнике соответственно в США или Европе.

Александр Лебедев
