Как правильно изготовить стропила для двухскатной крыши своими руками, а так же их виды и способы усиления стропильной системы

Декоративное оформление элементов крыши после монтажа

Последний этап завершения экстерьера кровли – устройство торцевой стены, или фронтона двускатной крыши. Это позволит замаскировать пустоты в Л-образной конструкции скатов, которые опираются «ногами» на карниз. В двускатной кровле таких торцов два. Они выполняют важную функцию, являясь остовом для стропил.

Для деревянной постройки достаточно легкой отделки, которая осуществляется после того, как монтаж двускатной крыши и кровельного покрытия полностью завершен. Можно обшить фронтон вагонкой, выполненной из дерева или пластика.

Если выбор сделан в пользу пластика, его лучше прикрепить на фанерный лист, который фиксируется к обрешетке посредством саморезов. Это нужно для термоизоляции подкрышного пространства, ведь пластик сам по себе не способен удерживать тепло.

Панели соединяются между собой специальными замками, которые расположены в кромках по всей длине. Сайдинг может укладываться как по горизонтали, так и по вертикали.

Углы и края оформляются посредством доборных деталей, которые желательно приобретать от того же производителя, что и сама обшивка.

Важно помнить и о необходимости ветрозащитного и гидрозащитного слоя, который крепится на обрешетку под декоративную обшивку

Выбор уклона скатов крыши

Уклон скатов крыши задается безразмерной величиной, углом наклона или высотой конька.

Безразмерная величина. Не зависит от единицы измерения, обозначает отношение высоты ската к его длине.

В странах с английской системой мер для вычисления уклона принято использовать прямоугольный треугольник с основанием постоянной длины равной 12 размерным единицам и переменной высотой. Например, крыша с уклоном ската 6 к 12 на каждых 12 дюймах длины поднимается на высоту 6 дюймов, на каждых 12 футах — на 6 футов, на 12 ярдах — на 6 ярдов, на каждых 120 см — на 60 см.

В странах с метрической системой мер используется прямоугольный треугольник с основанием 10 размерных единиц. Например, скат крыши с уклоном 6 к 10 поднимается на 6 см на каждых 10 см длины, на 60 см на каждых 100 см, на 6 м на каждых 10 м. Обычно этот уклон приводят к базе, вычисляемой в метрах, то есть основание треугольника принимают равным 1 м. Тогда уклон 6 к 10 записывается как 0,6 к 1, означающее подъем крыши на 0,6 м (60 см) на каждый метр увеличения ее длины.

В градусах. У ручных циркульных пил есть градусная шкала настроек угла пиления доски. Для перехода от безразмерной величины уклона к градусам используются: специальные таблицы, транспортир или плотницкий треугольник Свенсона. Угол наклона ската крыши можно выбрать заранее или высчитать калькулятором.

Высотой конька. Уклон крыши можно задать без выбора системы мер (английской или метрической) и без выбора угла наклона. Если нужно под крышей иметь чердачное помещение определенной высоты, то и уклон крыши задают в соответствии с этим параметром. Калькулятор вычислит углы для установки их на циркульных пилах.

Как установить на деревянный дом?

Применяют несколько популярных способов установки стропил на двухскатной крыше, самым популярным из которых считается метод врубки (пила + топор). Он является максимально прочным и жестким, и подходит для возведения кирпичных и блочных домов. Врубка делается под рельеф мауэрлата.

Монтаж на сруб из бревна

Считается сложным, так как бревна имеют большой вес. Здесь делают врубки на местах крепежей или пользуются подвижным способом. Такой метод подходит деревянным строениям (наслонные системы), с целью дальнейшей усадки конструкции.

Часть скользящей опоры ставят на стропила, а вторую – на мауэрлат. Соединение конструкционных элементов осуществляется шарнирами.

Монтаж стропил на сруб — в видео:

Как положить на каркасный?

Это самый стандартный способ установки, детально описанный выше (основная конструкция + обрешетка), проводится на земле или прямо на кровле. Выбор подходящего способа определяется владельцем.

Чертеж каркаса, независимо от выбранного материала покрытия и слоев кровли, детально прорисовывается инженером и согласовывается с заказчиком. Сам каркас бывает деревянным или металлическим.

Видео об установке стропильных ног

Установка стропилин с креплением металлическими уголками:

https://youtube.com/watch?v=WbNZiPBOjko

Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

Устройство стропильного каркаса под крышу гаража:

Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

ОСНОВНЫЕ АСПЕКТЫ УСТРОЙСТВА НАСЛОННЫХ СТРОПИЛ

Если вы имеете на руках проект строительства крыши или схему возведения крыши, а также подготовленный материал, то можно смело приступать к постройке крыши. Строительство крыши подразумевает нескольких стадий, и основные из них:

1. Укладка мауэрлатов на армированные ж/б пояса по длинным сторонам дома.
2. По внутренней стене ложиться лежень, где будут монтироваться стойки.
3. Монтаж стоек с подкосами для крепления конькового бруса.
4. На стойки сверху монтируется коньковый брус.
5. Монтируются пары стропил. В низу ноги стропил крепятся к мауэрлату, а сверху выкладываются на коньковый прогон и соединяются меж собою. крепления низа и верха парных стропил предложено выше в данной заметке.
6. Схема конструкций стропильной структуры дома, показанная в начале статьи и под этими пунктами предусматривает формирование пар стропил двойными горизонтальными затяжками-ригелями в первой трети стропил. А также эти схватки-затяжки являются опорой для подшивного потолка и устройство за подшивкой утепления мансарды, совместно с утеплением стен переходящих в наклонную плоскость на первой трети стропил.

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши — схема 2Элементы стропильной системы двухскатной крыши — схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.

Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

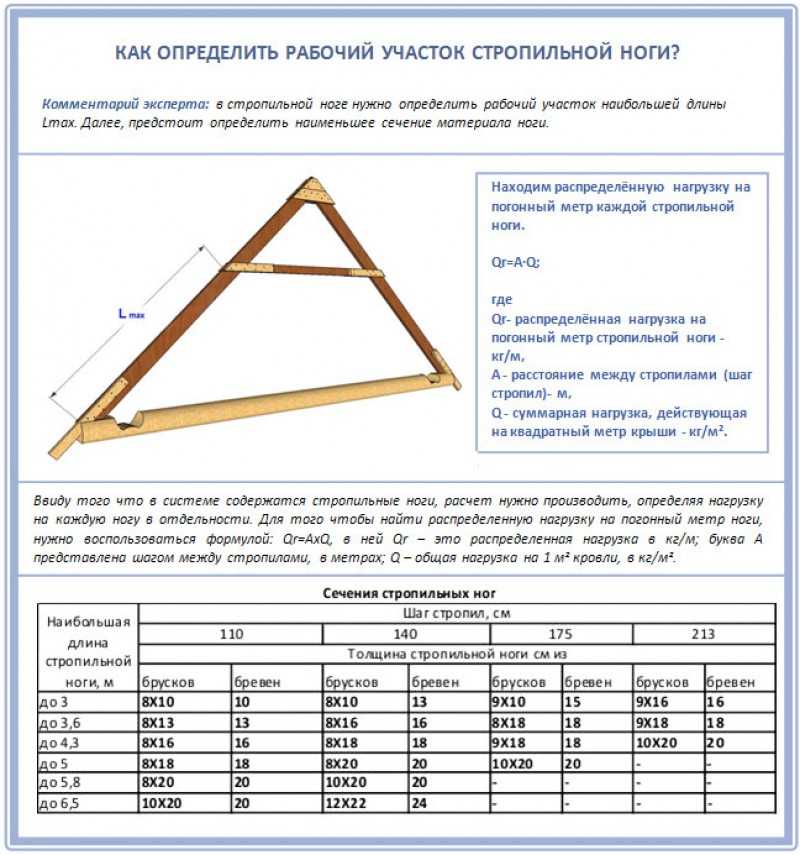

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

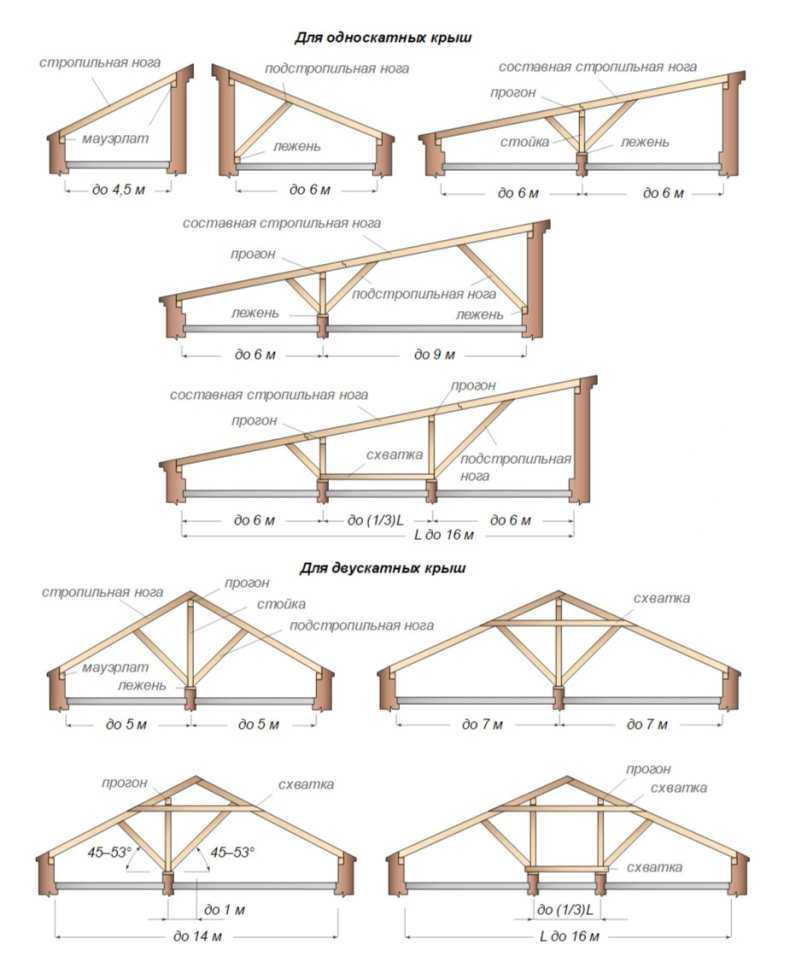

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже

Затяжка — соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил — вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет

Важное назначение обрешетки — перераспределение нагрузки от кровельного материала на стропильную систему.. Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Как правильно закрепить стропила к балкам?

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ НА СТРОПИЛЬНУЮ СИСТЕМУ КРЫШИ

Расчёт материалов для крыши, начинается от определении угла наклона кровли. Больший наклон требует большего количества материалов. Однако нужно учитывать, как в нашем случае и высоту мансардного этажа. А также большой уклон, на грани приемлемого, избавит крышу от снежной нагрузки, такой нередкой на юге Сибири в Алтайском крае. Расчётными данными для подсчёта потребности в брусе и доске являются размеры конструкций и их сечения.

Варианты расчёта потребности в материалах выполняются именно в случае, если известны все параметры возводимых конструкций. А также включая особенности архитектурной формы крыши и мансардного этажа.

Покровный кровельный стройматериал

Одна из главных конструкций дома — это крыша. И крыши двухскатные, и многоскатные бывают во всех отношениях различные:

• с большим уклоном — крутые,
• с маленьким уклоном — пологие,
• многощипцовые и прочие.

Инструменты, которые понадобятся при монтаже двускатной крыши своими руками

После того как строение стропильной системы и кровельного пирога определены, можно сформировать традиционный список инструментов, который понадобится для монтажа двускатной крыши. Чтобы работа на большой высоте проходила гладко, следует запастись ремнем для инструментов. Благодаря этому всё необходимое всегда будет под рукой. В комплект входит:

• рулетка;
• карандаш/фломастер;
• отбивка;
• молоток;
• ножницы для материала кровли;
• шпатель;
• кровельный нож;
• строительный скотч;
• ножовка;
• шуруповерт с модулем для вкручивания самореза.

Иногда могут понадобиться монтажная пена или мастика. Значительно упрощает монтаж двускатной крыши наличие шаблонов и реек с разметкой.

Обслуживание и особенности монтажа

Плоская кровля позволяет размещать на ней оборудование (например, кондиционер, антенны, рекуператор или другую систему). Скатная крыша не позволяет с пользой применять пространство. А вот на плоской крыше можно создать зону отдыха, уложить газон, установить стол, стулья и даже бассейн. Это особенно актуально для небольших участков.

Еще один плюс плоской крыши в низкой трудоемкости монтажа, которая также означает и финансовую экономию. Если построить дом со скатной крышей, а потом захочется надстроить еще один этаж, то придется полностью демонтировать кровлю. А в случае укладки плиты в качестве крыши всегда можно увеличить этажность дома.

Полезно! Безусловно, процесс монтажа скатной крыши намного сложнее, то есть намного проще совершить ошибку. Также потребуется больше материалов, ведь площадь такой кровли больше.

Еще один важный нюанс – если на скатной крыше появился дефект, то скрыть его глаз очень сложно, придется демонтировать шифер или другой материал. Плоские кровли сегодня часто выполняют с насыпью из камня. Если даже крыша дала течь, то можно заделать отверстие и разровнять камни. Крыша будет, как новая.

Монтаж скатной кровли может длиться до нескольких месяцев. Если стоит дождливая погода, то выходить на скользкую крышу под наклоном просто опасно. Плоская кровля лишена этого недостатка и ее можно построить за несколько дней. Для спокойной работы в этом случае делается временное пленочное укрытие, и работа продолжаются, как планировалось.

Пример обустройства плоской крыши

Чтобы лишний раз убедиться в простоте работы с плоской крышей, рассмотрим основные этапы монтажа такой кровли:

На готовое железобетонное перекрытие укладывается утеплитель. Как правило, используются плиты экструдированного пенополистирола толщиной не более 10 мм.
На листы ЭПС укладывают рубероид или любой другой гидроизоляционный материал (например, полиэтиленовую пленку или используют жидкий гидроизолирующий состав)

Особое внимание уделяется углам, они должны быть хорошо герметизированы.

• Следующий этап заключается в укладке арматуры и создании стяжки, высота которой не превышает 5 см. На крыше делается незначительно уклон в сторону водостоков.
• Укладываем направляемую гидроизоляцию. Лучше выбрать для этого более долговечный материл и уложить его в два слоя. Первый слой будет защищать от влаги, а второй – от прямых солнечных лучей, а также механических повреждений. Либо можно уложить первый слой гидроизоляции, а сверху насыпать камни или уложить почву и высадить на нее газон. Можно уложить доски, плитку, сделать дорожки.

Если крышу не планируется эксплуатировать, то монтаж будет еще проще. Если же взглянуть на любой проект скатной крыши, то становится очевидно, что монтаж такой кровли будет проходить в большее количество этапов.

Шаблон для разметки стропил

Изготавливается из куска фанеры с прямыми заводскими углами и двух ровных деревянных реек длиной 20–30 см.

Шаблон повторяет заданный уклон крыши. Например, для крыши с наклоном скатов 6 к 12 на фанере размечается прямоугольный треугольник с катетами 6 и 12 см. Однако для разметки досок, шириной 20 и более сантиметров, такого размера шаблона будет недостаточно, поэтому нужно увеличить его стороны в два или три раза. Умножение высоты и основания на коэффициент 3 даст треугольник с катетами 18 (6×3) и 36 (12×3) см пригодный для разметки широких досок.

Если уклон скатов задан углом наклона или высотой конька, то шаблон изготавливается уменьшением размеров стропильного треугольника полученных по расчетам калькулятора, делением на заданный коэффициент, например, уменьшением размера треугольника в 10, 15 или 20 раз. Калькулятор вычисляет размеры шаблона с основанием равным 300 мм. Можно использовать для разметки этот шаблон, а можно изготовить шаблон со своими размерами кратными размерам стропильного треугольника.

После выпиливания шаблона из листа фанеры прикрепите к его гипотенузе с двух сторон ровные дощечки для зацепа к размечаемой доске. Дощечки крепите с отступом от углов, чтобы они не мешали при использовании шаблона как направляющей для циркульной пилы при распиливании доски.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

• С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
• Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Проектирование конструкции

Разработка конструкторской документации позволяет произвести расчет потребности материалов. На начальном этапе требуется задать угол установки стропил с учетом типа кровельного материала. Необходимо избегать сращивания балок, поскольку линия стыка снижает прочность каркаса. При определении потребности предусматривают запас материалов в пределах 10% (например, на случай брака при нарезке заготовок).

Проектирование двухскатной крыши.

Выполнение расчетов

Для проведения расчетов можно использовать онлайн-калькулятор, позволяющий:

• определить площадь крыши и массу каркаса (с учетом размеров бруса);
• высчитать угол установки скатов с учетом характеристик кровельного материала;
• найти длину направляющих и минимальное сечение бруса, который выдержит расчетные нагрузки;
• высчитать число вспомогательных элементов для выполнения обрешетки или заделки фронтонов.

Собственнику дома необходимо определить габариты помещения и толщину стен, от которой зависит сечение бруса несущей рамы. Если планируется установка слоя гидроизоляции или теплозащиты, то следует включить в расчеты материал на обустройство дополнительной обрешетки.

Этапы сборки и установки двухскатной крыши

Монтаж двускатной крыши производится по следующей схеме:

1. Измерение фактических параметров коробки дома (результаты могут незначительно отличаться от показателей в проекте).
2. Подготовка материалов и инструментов, пропитка древесины антисептическим средством.
3. Монтаж мауэрлата на стены.
4. Крепление конькового ригеля (для наклонного типа стропил).
5. Монтаж стропил двускатной крыши (каркас).
6. Усиление конструкции крыши посредством стоек, затяжек и подкосов.
7. Гидроизоляция.
8. Установка обрешетки.
9. Устройство вентиляции.
10. Монтаж капельников.
11. Устройство кровельного покрытия.

Как усилить стропила двухскатной крыши

Усиливать стропила двухскатной крыши необходимо, когда расчет нагрузки произведен неверно или обнаружены дефекты каркаса.

Усиление можно произвести с помощью:

• Балок, которые устанавливаются с целью переноса на них нагрузки;
• Монтажа подкосов с наклонным креплением с упором в лежень;
• Наложения двухсторонних реек;
• Увеличения сечения бруса стропила в месте опор на подкос путем наложения обшивки из досок гвоздями или болтами;
• Стенок из досок, которые крепят к стропилам в местах ожидаемого скопления снега для увеличения несущей способности стропил.

Можно прибегнуть к усилению бруса мауэрлата и основания стропильного бруса

За счет повышенной влажности и снижения вентиляции эти части каркаса более подвержены гниению, поэтому при обустройстве кровли необходимо особое внимание уделить

Типы стропильных систем

Есть висячие и наслонные стропила.

Наслонные образуют скаты крыши. Опорами для них являются внутренние и наружные стены. Стропила применяют в основном для устройства крыши с одним скатом.

Для двухскатной кровли их используют только тогда, когда в конструкции дома имеется дополнительная опорная стена.

Для наслонных стропил идеальное расстояние между опорами — 4-5 метров. При больших пролетах надо дополнительно монтировать подкосы, усиливающие несущую способность кровли. При пролетах между стенами больше шести метров под стропила монтируют шпренгель.

Висячие стропила хороши тем, что их можно использовать при больших пролетах без устройства дополнительных опор. Дополнительно монтируются ригели, которые снижают нагрузку на кровлю от снега.

Висячие стропила на крышу своими руками устанавливают в том случае, если ширина пролета не более семи метров.

При больших значениях надо дополнительно монтировать вертикальную распорку (бабку). При расстоянии между пролетами более девяти метров, к стропильным ногам под углом прибивают подкосы.

Без дополнительных распорных элементов ферму крыши представить невозможно. Учитывайте это при устройстве стропильной системы своими руками. К примеру, затяжка предотвращает расползание стропильных ног, которое может произойти из-за давления, оказываемого на кровлю. Но одной затяжки мало. Брусья под нагрузкой начнут прогибаться и могут сломаться. Чтобы этого избежать, устанавливают ригели, а также «бабки».

И эти условия касаются строительства любой крыши. Даже крыша каркасного дома своими руками построенная, нуждается в различных укреплениях, несмотря на то, что конструкция такой крыши является одной из наиболее легких.

Как рассчитать уклон двухскатной крыши

На тип конструкции существенное влияние оказывает уклон кровли. Здесь применимо следующее:

1. С увеличением уклона крыши снеговая нагрузка уменьшается, и наоборот. При уклоне 60 ° и более снег на крыше не сохраняется и поэтому не учитывается.
2. По мере увеличения уклона крыши увеличивается нагрузка от ветрового давления, и наоборот. Это связано с тем, что чем выше уклон, тем больше площадь подвержена ветру.

При меньшем уклоне крыши давление ветра уменьшается, но здесь важную роль играет сила всасывания ветра.

По мере увеличения уклона крыши увеличивается и площадь кровельного покрытия. Также увеличивается объем пиломатериалов, необходимых для постройки стропильной конструкции. В результате увеличивается и собственный вес стропил.

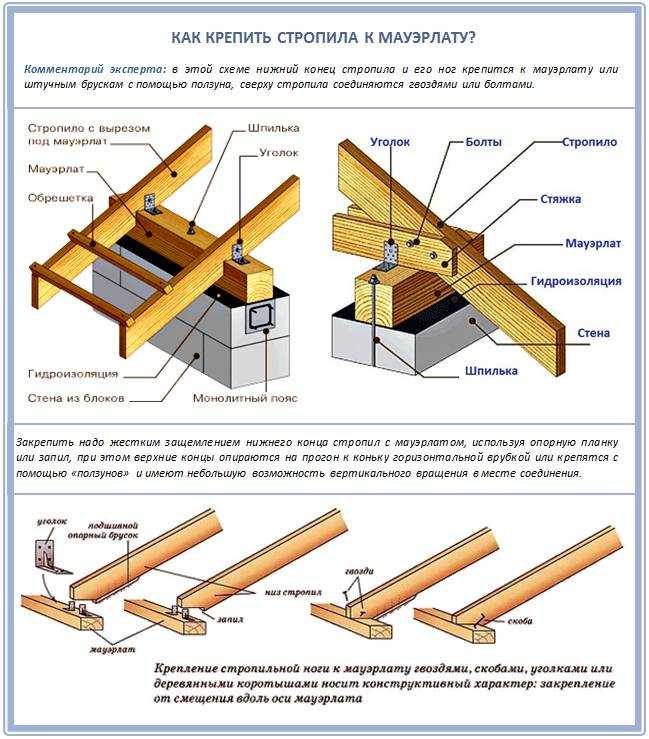

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

• Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
• Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
• Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Технология выполнения вальмовых диагональных стропил

1. Поскольку стропила для вальмовой крыши устанавливают диагонально, обычные способы их крепления не подходят. К тому же нагрузка на диагональные стропила значительно выше, чем на наслонные или висячие, поэтому материал для их выполнения должен иметь большее сечение. Можно использовать брус толщиной от 100 мм, однако практика показывает, что удобнее выполнить эти стропила из двух сложенных и скрепленных досок стандартной толщины.
2. Диагональные стропила верхним концом опирают на стойки, нижним – на сходящиеся под прямым углом брусья мауэрлата. Их размечают по месту, и основной их особенностью является то, что запилы выполняют не перпендикулярно к плоскости доски, а под углом в 45 градусов. При выполнении стропил из срощенных досок выполняют сначала одну сторону с косыми запилами, потом вторую, в зеркальном отображении.
3. Доски стягивают между собой на саморезы, гвозди или шпильки. Закрепляют вальмовые стропила с помощью накладок и саморезов.

Стягивание досок (Вальмовых стропил) с помощью саморезов

Лучше понять основные приемы возведения стропильной системы своими руками поможет видео.

При выполнении любой стропильной системы своими руками важно тщательно закреплять все узлы и соединения и помнить, что крыша – это основная защита вашего дома от ненастья. Поэтому важно не только сделать качественный каркас, но и выбрать подходящий кровельный материал, например, профнастил, и правильно уложить его
