Стропильная система мансардной крыши: чертежи, схема, устройство стропил ломаной двухскатной крыши мансардного этажа

Элементы конструкции мансардной крыши

Стропильная система под мансардную крышу состоит из таких конструктивных элементов:

мауэрлата;
стропильных ног или стоек из балок;
вертикальных стоек;
прогонов;
конькового бруса;
обрешетки;
дополнительных балок, регелей и прогонов.

Основой всей конструкции кровли является мауэрлат, который состоит из деревянных брусов квадратного сечения, крепящихся к внешним стенам здания. К этим доскам крепятся остальные элементы каркаса мансардной крыши. Главным предназначением мауэрлата является восприятие и равномерное распределение всей нагрузки от общей системы кровли на несущие стены здания.

Стропильные ноги или стойки из балок образовывают каркас кровельной конструкции. Для данных элементов следует подбирать доски, которые способны выдержать нагрузку кровельного пирога совместно с наружным покрытием. Для поддержания стоек из балок или стропильных ног используются прогоны, устанавливаемые под углом. Вертикальные стойки удерживают центральную часть стропильных брусьев, предохраняя их от изгиба. Они также создают поддержку для конькового бруса.

Схема устройства конька мансардной крыши

Для обеспечения жесткости будущей кровельной конструкции на длинных стропильных системах монтируется коньковый брус. Обрешетка представляет собой дополнительную деревянную конструкцию, что крепится к стропильной системе, и является основанием для будущей кровли.

Стропильная система крыши из двух скатов

Устройство каркаса двухскатной крыши может проводиться по двум направлениям. Это либо система ферм, либо вариант с устройством наслонных или наклонных стропил.

Выбор того или другого варианта опять же исходит из функциональности чердачного помещения. При «холодном» варианте – фермы, во всех иных случаях – стропила.

Когда формируется стропильная система каркасного дома двухскатной крыши, я использую следующие элементы:

обвязочный брус – мауэрлат. В его качестве может выступать обвязка стен верхнего этажа каркасного строения;
стропильная нога (стропило) – балка от обвязки до конька. Как правило, это брус с минимальным сечением 150*50 мм, но окончательно выбор делаем после расчета. Сечение тем меньше, чем больше угол наклона;
ригели – элемент, который соединяет парные стропильные ноги в верхней части крыши. При мансардном этаже этот элемент будет являться основой для потолка помещения;
прогоны – доски связывающие между собой стропильные ноги по длине здания;
затяжка – тоже ригель, но соединяющий парные стропильные ноги внизу, возле мауэрлата. Может служить основой для пола мансардного помещения;
стойка (подпора) – элемент, который устанавливается по линии конька для создания опоры. Также при длинных стропилах может устанавливаться под каждую стропильную ногу с обеих сторон ската, что в последствии служит каркасом для стен мансардного помещения;
обрешетка, контробрешетка – неотъемлемые части стропильной системы дома. Служат для монтажа утеплителя (нижняя обрешетка) и кровельного ковра.

Монтаж обрешетки и контробрешетки

Обрешетка в стропильной системе выполняет несколько функций. Нижняя – является опорой для установки утеплителя. Верхняя служит основанием для монтажа кровельного покрытия. Материал обрешетки – это обрезная доска шириной 100 мм и толщиной 30 мм.

Под утеплитель обрешетка пробивается всплошную. Для кровельного покрытия обрешетка бьется с прозором 32 – 45 см в зависимости от вида материала. Перед монтажом рулонных битумных ковров я применяю дополнительную установку плоскостей из ОСП плит, которые покрываю гидроизоляцией. Для крепления обрешетки могут использоваться анодированные саморезы по дереву толщиной не менее 4,5 мм.

Контробрешетка монтируется перед обрешеткой. Её установка обусловлена тем, чтобы создать вентилируемый зазор, через который будет удаляться конденсат, чтобы не исключить порчу деревянных конструкций стропильной системы.

Мансарда из каркасных модулей

Мансардная крыша стропильная система которой подразумевает вариант каркасных модулей намного проще предыдущей. На перекрытие монтируются не группы отдельных опор, а готовые блочные модули боковых стен будущего помещения мансарды. Подобные конструкции мансардных крыш, их стропильной системы позволяют работать не на высоте, а внизу, просчитывая и промеряя каждый шаг. Поэтапный процесс такой:

Заранее сделать по проекту стенки мансарды, причем продольные брусья выполняют роль прогонных и лежневых элементов. Вместе со стойками эти элементы разложить на ровной площадке и отметить угольниками гнезда под опорные точки боковых стен – сделать по ним пропилы.
На стойках выбрать шип.
Соединить продольный брус со стойками вертикального направления и получается модуль рамы (двойной). Это будущие стенки мансарды.
Поднять рамы наверх и установить на место. Временно закрепить установленные рамы распорками и затем прикрутить скобами.
Выбрать на краях балок гнезда для монтажа нижнего ряда стропил, при необходимости, доработать гнезда стамеской.
Верхний стропильный ярус выполняется на земле, для чего предварительно заготовки подгоняются к нужным элементам.
Основание верхнего треугольника мансардной конструкции является растяжкой, при этом длина его равна расстоянию между установленными плоскостями (вертикальными) уже смонтированных рам.
По краям растяжки выбрать гнезда, а на нижних пятках – шипы.
Собрать стропила для мансарды верхнего яруса, для дополнительного закрепления смонтировать ригель, а узел конька усилить деревянной накладкой треугольной формы.
Предварительное изготовление стропильных ног на мансарду, позволит избежать работ на высоте. Выпилить нужно только верхний скос, опираемый на верхнюю стойку стеновой панели и на растяжку верхних стропильных ферм.
Примерить нижнюю стропильную часть к торцу, отметить зону формы шипа на нижней пятке, выпилить шипы по сделанному чертежу.

Теперь остается только перебраться наверх и поднять все стропила. Установить сначала фермы, закрепив их на верхнюю обвязку стенок, а затем устанавливают нижнюю часть, прикрепляя к перекрытиям (балкам) скобами. Получается вполне комфортный этаж, стропильную систему для которого собирали на земле. Для облегчения понимания задачи строительства мансардной кровли, модульной стропильной системы, смотрите видео. Все остальные этапы выполняются по стандартной схеме обычной двускатной конструкции, выше приведена мансарда и стропильная система.

Подробная инструкция по монтажу двускатной крыши

После подготовки инструментов и расчистки территории вокруг дома владелец может приступить к монтажным работам. Следует соблюдать установленную последовательность действий и проводить периодическую проверку корректности установки элементов. Обнаруженные ошибки проще исправить на стадии строительства, чем полностью переделывать каркас или снимать кровельный материал для устранения перекосов.

Подготовка

На этапе подготовки следует приобрести строительные материалы и пропитать деревянные элементы жидкостью, снижающей скорость гниения. Комплектующие следует уложить под навесом для защиты от атмосферных осадков. Перед нарезкой заготовок рекомендуется несколько раз проверять размеры, что позволит снизить риск брака. Установка элементов двускатной крыши требует участия бригады из 2–3 человек, выполнить монтажные работы без помощников невозможно.

Укладка мауэрлата

Сечение бруса для опорной рамы подбирают в зависимости от толщины внешних стен дома. Элемент каркаса крепят заподлицо с внешней поверхностью перегородки, в которой на этапе строительства монтируют направляющие шпильки.

Мауэрлат подбирают в зависимости от толщины стен дома.

Установка конькового бруса

Для монтажа верхнего бруса требуется собрать каркасы фронтонов, если боковые стенки выложены из силикатного кирпича или блоков, то вырезают пазы для укладки направляющей. Между деревом и бетоном укладывают гидроизоляцию. Под брусом укладывают параллельный лежень, к которому крепят вертикальные стойки, расположенные под каждой стропильной парой. Для длинного здания возможна сборка конькового бруса из нескольких заготовок, соединенных металлическими косынками.

Монтаж стропил

Стропила соединяют на крыше или на поверхности земли с последующим подъемом вручную либо краном. Монтаж осуществляют с напарником, предварительно разметив мауэрлат. Стропила располагают параллельно, перекосы не допускаются, применение шаблона повышает точность монтажных работ. Для соединения деталей используют стальные косынки или деревянные накладки, под стропилами помещают вертикальные стойки и подкосы.

Монтаж стропил происходит с применением шаблона.

Крепление обрешетки

На заключительном этапе строительства необходимо установить планки обрешетки для монтажа финишной отделки. Элементы крепят перпендикулярно стропилам, а затем закрывают слоем пленки для гидроизоляции. Поверх устанавливают второй ряд обрешетки с элементами, направленными под прямым углом к нижнему каркасу. Двойная обрешетка формирует вентилируемый зазор для удаления влаги естественным путем.

Утепление

Для защиты чердачного помещения от утечек тепла используют:

листовой пенополистирол или пенопласт;
рулонную минеральную вату.

Для утепления пенопластом достаточно нарезать листы на заготовки по ширине между стропилами. Но поскольку материал является горючим, лучше использовать минеральную вату. Маты плотно заполняют зазор между балками, не оставляя щелей или мостиков холода.

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м3.

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

Виды стропильных систем

Конструкционные показатели мансарды напрямую зависят от того, какая конфигурация будет у крыши. Поэтому стропильные системы для такого типа кровли можно разделить на такие виды:

Односкатная – это самый дешёвый и простой вариант. Такая система предполагает создание одного ската крыши, который опирается на стены разного уровня. Чтобы обеспечить прочность конструкции, рекомендуется соблюдать угол наклона – от 35° до 45°, иначе в зимнее время накопившийся снег будет оказывать сильную нагрузку на несущие стены.
Если расстояние между противоположными стенами будет максимум 4,5 м, то можно не обустраивать дополнительные опоры. Если этот показатель превышен, то опоры – обязательны, иначе здание будет подвержено деформации. Подробно о правильном креплении стропил при монтаже односкатной крыши читайте тут.
Двускатная – не очень сложный вариант обустройства крыши. Особенность в том, что сама крыша должна быть высокой, чтобы было удобно под ней обустроить жилое помещение. Учитывая расположение конька, такая крыша может быть симметричной либо асимметричной.
Минус такой системы – из-за конфигурации крыши большая часть свободного пространства остаётся нежилой (верхняя часть кровли и зоны около стены).
Трёхскатная. Особенность – 2 части крыши будут располагаться под разными наклонами относительно балок перекрытий. Но такая конструкция позволяет максимально использовать свободное пространство.

В итоге, жилая площадь помещения будет всего лишь на 10-15% меньше, чем площадь комнаты, находящейся этажом ниже. А высота потолка при этом также будет одинаковой – в пределах 2,1-2,3 м.
Четырёхскатная – самый сложный вариант. Он позволяет использовать пространство под крышей с минимальными потерями жилой площади. Но стоит учесть, что эта стропильная система требует большего количества утеплителя и кровельного покрытия.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

Схема устройства стропильной системы

Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен. Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой. Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.
Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши. Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж.
Стойка. Стойки поддерживают конек или, что более распространено в , среднюю часть стропильных ног. Стойки изготовляют из бруса, сечение которого совпадает с размером мауэрлата. Их размещают на балки перекрытий, поэтому расстояние между стойками соответствует их шагу.
Подкос. Подкосами принято называть элемент, поддерживающий стропильные ноги, имеющий угловое расположение. Основная задача подкоса – снижение прогиба стропил под тяжестью собственного веса.
Затяжка. Затяжку выполняют из прочных досок сечения, соответствующего размеру стропил. Ее крепят горизонтально, стягивая пару стропильных ног в верхней или нижней части. Чем меньшее расстояние между затяжкой и коньком, тем толще должен быть этот элемент, так как нагрузка на него больше. Установка затяжки снимает распирающую нагрузку, которая воздействует на стропила.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Вариант выноса стропил за линию стены

Довольно часто получается так, что планируемая стропильная система мансарды образует недостаточно широкое внутреннее пространство. Данный способ выполнения работы — вынос стропил за линию стены — позволяет расширить пространство мансарды. В таком случае стропила будут опираться на балки верхнего яруса (в остальных ситуациях они лежат на мауэрлате). В данном варианте можно целиком отказаться от мауэрлата. Но в конструкции в обязательном порядке необходимо устанавливать усиливающие подкосы. Связано это с тем, что под определенной частью сооружения полностью отсутствует опора.

Как уже было упомянуто, от монтажа мауэрлата получится отказаться. Но крайне желательно залить железобетонный пояс. Он будет использоваться для крепления балок к стенам сооружения. Балки фиксируются с поясом при помощи анкеров. В них нужно вставить опорные стойки не больше чем на треть.

Этапы сооружения выносной стропильной системы ломаной мансардной крыши:

Первый шаг — размещения крайних балок конструкции, они будут определять контуры свесов. Поскольку планируется высокая нагрузка на перекрытие, подходят балки от 150×200 мм. Желательно получить идеальный прямоугольник. Если фигура не выходит, нужно передвигать балки до нужного результата.
Теперь нужно натянуть шнурку между установленными балками. По ним получится уложить остальные бруски. Нужно тщательно следить за шагом и высотой. Шаг между ногами должен быть равен расстоянию между деталями. Если крыша утепленная, то лучше всего делать шаг 60 сантиметров. Связано это с тем, что у плиты теплоизоляции такая же ширина. Для шага 60 сантиметров подойдут балки 150×50 мм.
От противоположных краев нужно отложить расстояние, равное длине короткого катета прямоугольного треугольника. В полученных местах следуют проделать гнезда с глубиной на треть балки. Они будут использоваться под крайние опоры.
Вытеска шипов используется для создания опор. Они должны соответствовать размерам гнезд. Угловые опоры получится сделать из бруса 100×150 мм, из него же выйдет изготовить 2 несущие опоры для фронтона конструкции. Для рядовых стоек подойдет заготовка 50×100 мм. Опорные элементы стоит делать на 10 сантиметров длиннее проектной высоты.
Нужно закрепить угловые стойки с помощью временных распорок, соединить их разметочной шнуркой.
По линии шнурки получится определить точки выборки гнезд для вставки простых опор в балки.
Теперь нужно монтировать рядовые и несущие опоры в середину фронтона.
На опоры надо уложить доски 50×150 мм. Они будут выполнять роли прогоны. Для закрепления подойдут уголки. Необязательно вбивать все гвозди в соединительный элемент, хватит двух или трех. В итоге выйдет каркас стен конструкции мансардных крыш стропильной системы.
При помощи брусков нужно соединить опоры с прогонами на уголки, находящиеся друг напротив друга. Данные элементы выступают в качестве ригелей, функционирующих на растяжение. Изготовить их получится из первосортного пиломатериала 150×100 мм. Для всех ригелей потребуется временная опора 150×25 мм (ее еще называют дюймовой доской или дюймовкой).
Сверху ригели нужно соединить такой же доской. Отступ от краев конструкции должен составлять от 20 до 30 сантиметров. Стоит установить временный настил из нескольких досок, с ним будет проще монтировать верхний ярус сооружения.
Теперь нужно сделать заготовку для нижних стропилин из дюймовки. Изделие следует приложить к торцу прогона и балки. Остается только выполнить разметку.
С помощью полученного шаблона изготавливаем нижние стропила. Проще всего в первую очередь выпилить верхний паз. А нижний паз получится сформировать по ходу дела. Такой подход позволит получить более качественные и аккуратные стропильные ноги.
Торцовые ноги нужно установить, а потом соединить разметочной шнуркой. По линии шнурки просто выполнить монтаж нижних стропил мансардного этажа.
Аналогичным способом нужно сделать заготовку для верхних стропил.
Для предыдущего шаблона нужно выполнить зеркально отраженный. Если все выполнено удачно, то по обеим заготовкам делаем нужно количество стропил верхнего яруса. Для этого подойдет брус 150×50 мм.
Теперь нужно выполнить сборку верхнего яруса конструкции, соединив все заготовленные элементы вместе.
Остается только закрепить ригели на бабки нужного размера. Низ закреплять жестко не надо, это требуется только для коньковой зоны.

Когда вышеописанные этапы выполнены, нужно прикрутить стропила к боковым стенам при помощи проволочных связок. Потом идет установка каркаса фронтона с дальнейшей обшивкой. Заключительный этап — монтаж обрешетки. Шаг нужно выбирать на основании характеристик кровельного материала.

Монтаж стропильной системы

Возведение стропильного каркаса мансардной крыши с выносом стропильных ног за линию стен выполняется по следующей технологии:

Используя брус сечением не менее чем 150х200 мм, укладываются крайние балки будущего перекрытия

Важно, чтобы они лежали в одной плоскости (при необходимости подкладываются доски для выравнивания) и формировали одинаковые карнизные свесы. Если коробка дома представляет собой не идеальный прямоугольник, корректируем положение балок, проверяем диагонали.
Между концами балок с каждой стороны натягиваем контрольные шнуры

Ориентируясь на них, укладываем остальные элементы основания перекрытия с равным шагом, который должен соответствовать шагу стропил.
От левого и правого края крайних балок откладывается расстояние, на котором будут установлены стойки. На отмеченных местах при помощи стамески изготавливаются гнезда в 1/3 от высоты балки.
На нижних концах угловых опор вырезаются шипы под размер гнезд. Сечение бруса для угловых стоек – 100х150 мм, для рядовых – 50х100 мм. При нарезке материала под проектную длину следует добавлять 10 см на изготовление шипа и погрешности при стесывании лишней древесины.
Монтируются угловые стойки, проверяется их вертикальность и взаимное расположение. Натягиваются контрольные шнуры для установки рядовых стоек.
При помощи отвеса от контрольного шнура определяются места под гнезда рядовых опор. Стамеской выбираются гнезда.
Крепятся рядовые стойки, а также несущие опоры по центру фронтонов.
Проверяется вертикальность стоек и высота расположения верхних торцов, при необходимости выполняется подрезка. Стойки каждой стороны связываются в единую систему прогонами из досок 50х150 мм. Доски крепятся при помощи стальных уголков и гвоздей.

Крепление стойки в стропильной системе

Опоры, установленные друг напротив друга, соединяют брусками сечением 100х150 мм, которые крепятся к прогонам также при помощи уголков и работают на растяжение, как ригели. Под каждый ригель требуется установить временную опору из доски-дюймовки.
Поверх ригелей закрепляется временный настил из пары-тройки досок-дюймовок с отступом от краев каркаса на 30 см. Он упростит монтаж верхнего сегмента стропильной системы.
Из доски-дюймовки выполняют шаблон, по которому затем изготавливают стропильные ноги. Заготовка прикладывается к торцам балки и прогона, на ней отмечаются места, где следует выбрать паз. Излишки стесываются, чтобы точно подогнать шаблон.
На земле по шаблону изготавливаются нижние стропила. Если нет уверенности, что все размеры конструкции соблюдены точно, у стропильных ног выбирают только верхний паз, а пятку подрезают по месту установки на балку.
Выполняется установка крайних стропил с каждой стороны, они соединяются контрольным шнуром.
Устанавливаются все стропила нижнего яруса, монтируются подкосы в каждом треугольнике.
К верхней части конструкции крепят временную фронтонную доску, чтобы изготовить шаблон верхней стропильной ноги.
На земле из доски 50х150 мм изготавливают стропила для верхних арок (по шаблону и зеркальные к ним), затем монтируют их на ригели. Верхние концы стропильных ног упираются друг в друга.
Чтобы исключить провисание ригелей, в каждой верхней ферме монтируется бабка-подвес требуемого размера. Бабка жестко крепится только в коньковой части.
Если у дома нет фронтонов, выполненных из стенового материала, монтируется и обшивается каркас фронтонов.
На стропила для ломаной мансардной крыши крепится обрешетка, шаг которой зависит от угла наклона скатов и характеристик выбранного кровельного материала. Кровля мансарды должна быть хорошо утеплена.

Существуют и другие технологии монтажа, в частности, установка на перекрытия готовых модулей каркаса, собранных на земле. Такой подход позволяет свести к минимуму высотные работы и выполнить тщательную подгонку всех элементов. Единственная сложность заключается в необходимости подъема на высоту тяжелых готовых ферм из бруса.

Прежде чем приступать к монтажным работам, необходимо подготовить проект, разобравшись, какие используются стропила мансардной крыши, ознакомившись со строением всей конструкции. В этом деле вам поможет компания «Марисруб», которая не только составит проект, выберет и изготовит пиломатериалы, но и проведет необходимые кровельные работы http://marisrub.ru/uslugi/krovelnye-raboty.

Угол наклона

При определении угла установки скатов учитывают ветровую нагрузку и массу осадков, которые будут скапливаться на поверхности. При увеличении угла снижается вес снега или воды, попадающей на кровлю, но одновременно растет сопротивление ветру с одновременным увеличением шума. При определении угла следует учитывать характеристики отделочных материалов и требования заводов. Оптимальным является значение в пределах 30…45°.

Минимальный угол наклона скатов в зависимости от материала:

от 6°	При монтаже ондулина
от 10°	При креплении мягких рулонных материалов
от 12°	При укладке профильного листа
от 14°	При отделке скатов металлической черепицей
от 20°	При укладке шифера или черепицы (жесткой или мягкой)

Угол наклона скатов зависит от материала крыши и ветровой нагрузки.

Определение угла наклона

Помимо стандартных ветровых и снеговых нагрузок при определении уклона скатов учитывается:

Взаимосвязь между полезной площадью мансарды и уклоном скатов (а именно – ее сокращении при низком угле и наоборот). Этот же критерий учитывается при выборе высоты расположения мансардных окон (при наличии).
Число и форма скатов. Оптимальное значение уклона для двускатных мансардных конструкций составляет 45 °, ломаных – 60 у нижних, 30 – у верхних скатов. У четырехскатных конструкций рекомендуемый минимум составляет 40 °. При таком уклоне внутри остается достаточно места и на скатах не задерживаются осадки.
Особенности монтажа кровельного покрытия, а именно – требования к минимальному уклону и величину нахлеста листовых разновидностей для крыш с разным углом.

Уклон мансардной крыши также можно найти с помощью таблиц Брадиса и формулы:

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

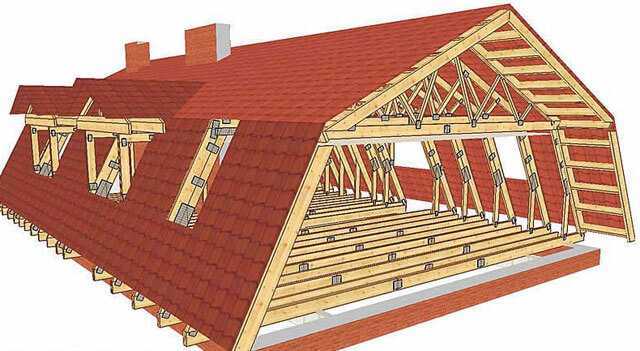

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП
