Разводим электропроводку в частном доме своими руками

Разводка электричества по участку

В электроснабжении обычно нуждается не только жилище, но и территория участка, хозяйственные помещения, баня.

Начинают с планирования участка. Для этого рассчитывают, сколько электроточек требуется:

  • светильники на крыльцо и террасу дома;
  • светильники по пути к гаражу, перед калиткой и выездными воротами, а также при входе в гараж;
  • освещение беседки;
  • светильники вдоль дорожек в саду, вокруг бассейна, если он есть;
  • освещение бани – тут вопрос сложнее, так как если сауна отапливается электрической печкой, необходимо тянуть отдельную линию для нее;
  • точки подключения для электрооборудования – газонокосилки, системы орошения, обогрев тротуаров и площадок, датчики и прочее.


Рассчитывают нагрузку – общую и по контурам – для освещения, для обслуживания автоматики, для полива.

Вычисляют, какие кабели и электроустройства требуются для работы с каждым электропотребителем. При этом нужно учесть, что эти установки будут работать на улице. Нужны модели с высокой степенью защиты от воды и пыли.

Если эстетичность участка важна, стоит продумать расположение светильников и электроточек. Для освещения дорожек используют тротуарные модели, которые углубляются в почву. Для освещения террасы или бассейна требуются настенные варианты.

Составляют схему, в которой по возможности сокращают количество проводов. В этой схеме кабели нужно укладывать под землю, воздушная проводка невозможна. Поэтому место их прохождения нужно определить заранее. Если к этому моменту садовые отделочные работы завершены, придется газоны переносить, кусты пересаживать, плитку с тротуаров убирать. Это накладно.

Разметка и штробление стен

Для разметки понадобится уровень, рулетка, мел или строительный карандаш. В местах установки розеток рисуют квадраты 7х7 см, если предполагается установка двойной розетки, на разметке наносится прямоугольник, шириной 14 см. Затем на стену наносят маршруты прокладки кабеля в соответствии с планом.

В последнюю очередь размечают расположение выключателей, отмечая их квадратами, как и розетки. Под распределительные коробки чертят прямоугольники 9х20 см.

Лунки под розетки и выключатели намечают корончатым сверлом, затем болгаркой по намеченным линиям прорезают бороздки.

Глубина бороздки – не менее 20 мм, ширина штробы зависит от количества проводов, которые должны быть проложены на конкретном участке. Все провода должны поместиться совершенно свободно.

После прорезания бороздок остается выбить штробы и все намеченные отверстия. Штробление – процесс трудоемкий, грязный и шумный, работы следует планировать на рабочее время и предварительно предупредить соседей.

Основные ошибки

Очень часть при прокладке проводки домовладельцы совершают одну из следующих распространенных ошибок.

Использование алюминиевых проводов. Не стоит применять для домашней электропроводки алюминиевые проводники. Они хрупкие и часто ломаются, особенно при замене фурнитуры. Медный кабель стоит дороже, но может избавить от множества проблем.

Использование многожильных проводов в скрытой электропроводке. Из-за того, что клеммы держат подобные провода не слишком крепко, возникает точка перманентного нагрева, а это может обернуться не только порчей выключателя или розетки, но и полноценным пожаром.

Соединение проводов из разных металлов. Напрямую это делать строго воспрещается. Единственный вариант – использовать специальную клемму.

Отсутствие гидроизоляции. Когда устанавливаете электропроводку своими руками, ни в коем случае не пренебрегайте гидроизоляцией. Особенно это касается помещений с высокой или непостоянной влажностью: кухонь, санузлов, кладовых и т.п. Часто отсутствие гидроизоляции становилось причиной удара током.

Халатность при разметке проводов.

Неверная глубина штробы. Штробить стены следует так, чтобы провод полностью умещался в канавке, и глубины хватило с запасом. Чаще всего, это 2, максимум 2,5 см. Более глубокие редко имеют смысл, а более мелкие после сложно ровно загрунтовать.

Неверное расположение и монтаж распределительных коробок. Распределительные коробки следует размещать прямо под потолком. Данный вариант станет оптимальным в виду дальнейшего обслуживания электропроводки. Также это поможет не перепутать кабели различного назначения.

Неверные пропилы под провод. Как уже говорилось, провода должны располагаться строго вертикально или горизонтально. Часто в попытке сэкономить проводник скрытой электропроводки прокладывают под небольшим углом, а при ремонте или отделке прямо в провод попадают гвоздем.

Неправильное сечение кабеля. Кабель не должен быть слишком тонким. В противном случае электрическая проводка попросту не выдержит высокого напряжения. Идеальным вариантом будет проводник диаметром 1,3-1,5 мм для осветительной группы и 2-2,5 мм для розеточной.

Прокладка проводов и фурнитуры

В первую очередь монтируют щиток и УЗО, количество которых соответствует количеству групп подключения. Внутрь щитка заводится отрезок провода сечением 5 мм². Синий — крепят к нулю, белый – к верхнему контакту автомата, заземляющий (желтый с зеленой полосой) – заземлению. УЗО соединяются последовательно отрезком белого провода.

Монтаж новой проводки в квартире своими руками рекомендуется начинать от самой дальней точки подключения.

Провод режут на отрезки необходимой длины с припуском на соединения, на полу протягивают в гофры и после этого укладывают в штробы.

Для подключения розеток используется провод сечением 2,5 мм², от осветительных приборов и выключателей – провод 1,5 мм². К концу каждого провода желательно прикреплять бирку с указанием назначения и расположения группы (точки) подключения.

Провода в распределительных коробках соединяют с помощью СИЗ или просто хорошо изолируют. Основной провод внутри щитка подключают так: синий проводник – к нулевой шине, фазный, в красной или коричневой изоляции – к УЗО снизу, заземляющий – к заземлению внизу.

После этого проводку прозванивают и, если монтаж выполнен правильно, остается вызвать электрика для подключения к распределительному щиту. Как правильно осуществить монтаж и прокладку электропроводки в квартире своими руками, вы сможете посмотреть далее в видео:

https://www.youtube.com/watch?v=srxk7BEr0KM

Все работы выполняются только исправным инструментом, рукоятки ручного инструмента должны быть изолированы. Для дополнительной защиты необходимы прорезиненные перчатки, работы по штроблению стен выполняют в защитных очках и респираторе. Штробление на высоте производится с козел либо со стремянки с боковым упором.

В данном видео опытный специалист расскажет и покажет, как поменять электропроводку в квартире своими руками:

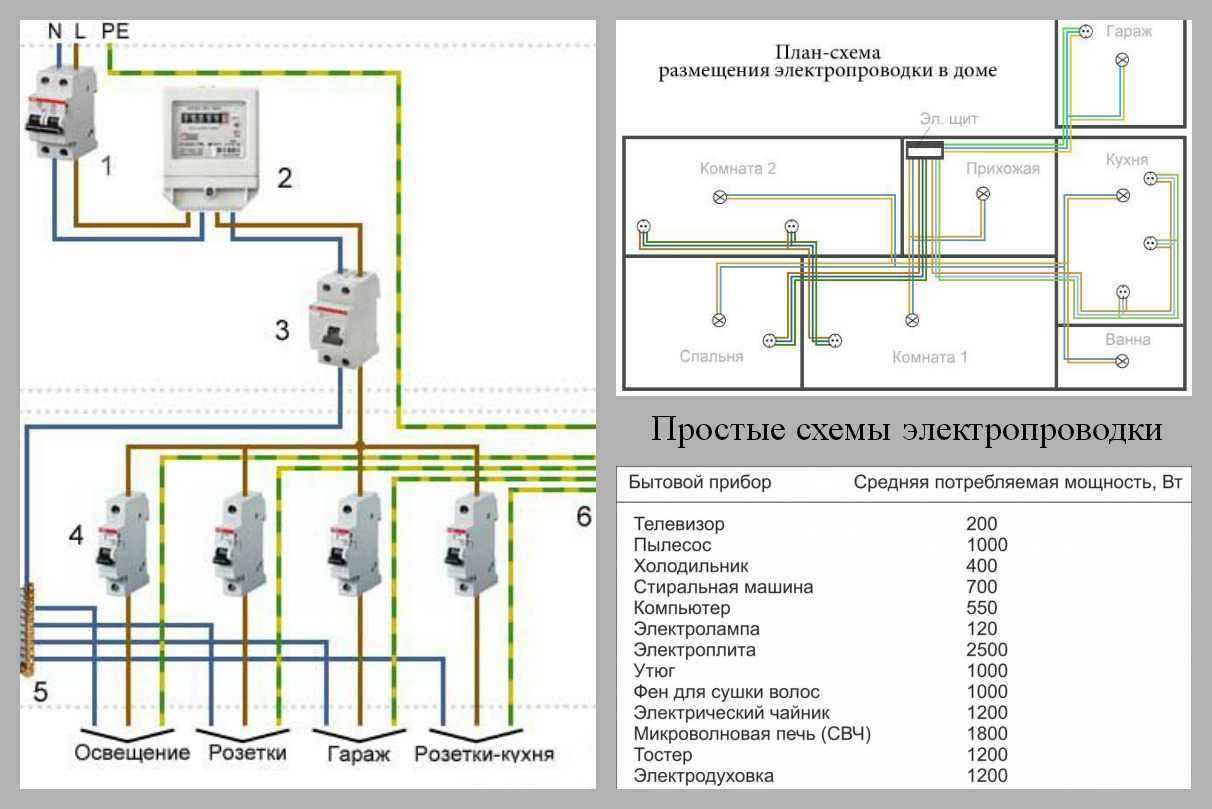

Схемы электропроводки

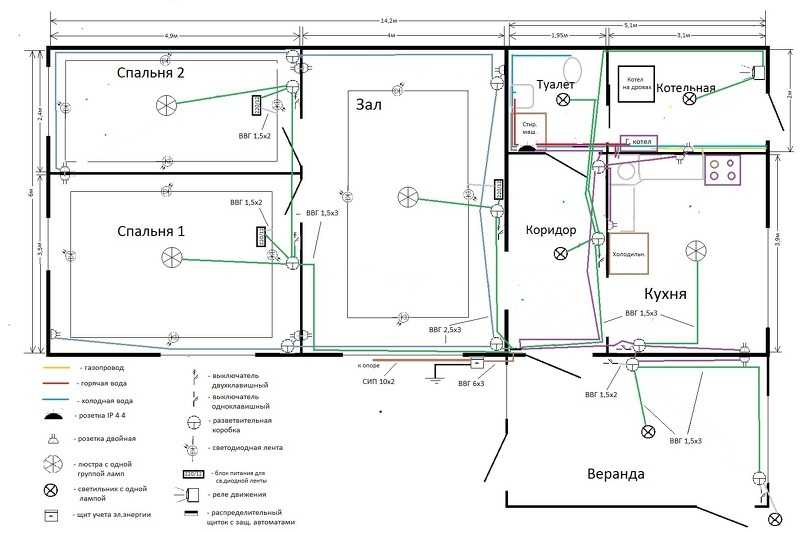

Схемы электропроводки для дачи

Вся электрика в доме начинается с разработки подробного плана и схемы

Главное в схеме – это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники. Для упрощения разводки проводов потребители разделяются на группы

Схема разводки электричества с группировкой по потребителям

Схема разводки электричества с группировкой по потребителям

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы. Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном – начинается от этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Электропроводка в доме

Планируемую нагрузку можно рассчитать по формуле:

Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В). Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В. Итог: ((8*60) +1600+350+1200)/220=16,5А. Стандартное потребление дома не выходит за рамки 25 Ампер.

Определение размера сечения кабеля

Не менее важная задача – определить сечение кабелей, которые будут использоваться для разводки электричества. От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар. Определить нужный размер кабеля можно с помощью таблицы.

Электричество в частном доме 2

Электропроводка в частном доме — таблица сечений

Подытожим

Итак, сделать электропроводку в доме своими руками — это непросто. Но задача выполнима, если хорошенько изучить вопрос, ознакомиться с существующими правилами и нормами, почитать рекомендации специалистов. Тем более, что далеко не каждый мастер, которому домовладельцы доверяют свою проводку, может справиться с заданием «на отлично». Приходится контролировать, поправлять или потом страдать от чужих ошибок. А для себя и своей семьи можно постараться все сделать максимально аккуратно и точно, с учетом всех существующих требований, и в первую очередь — требований безопасности.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

  • кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
  • кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект

Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет

Закрепление проводов и коробок

Если поверхность стен не облицована, разводку проводов своими руками можно выполнить, используя алебастр. С помощью шпателя на небольшой участок стены наносится материал и вдавливается провод. Алебастр твердеет быстро, придется придерживать проводку в течение 30-40 секунд до полного засыхания. Расстояние между местами крепления не должно превышать 50 см и кабель должен плотно прилегать к поверхности.

Можно использовать специальные скобы, которые вбиваются в швы между строительным материалом.

Монтажные скобы можно сделать из гвоздей. Вбив в стену наполовину, они загибаются при помощи молотка, образуя требуемое крепление.

Требуемые нормы безопасности

Для обеспечения электробезопасности монтируемой проводки в загородном домовладении, следует заранее предусмотреть использование таких элементов, как защитное заземление, УЗО и автоматы.

Защитное заземление

Как уже говорилось ранее, в большинстве случаев для питания загородных домов задействованы старые четырехпроводные ЛЭП. Это означает, что используется совмещенный нулевой и заземляющий провод. При его обрыве на корпусе оборудования может появиться опасное для жизни напряжение. Автомат не отключится по причине протекания через него номинальных токов. Для исключения подобных ситуаций необходимо смонтировать на участке дополнительный заземляющий контур.

Устройство контура защитного заземления

УЗО

Установка устройства защитного отключения позволяет обеспечить безопасность человека от поражения электрическим током, а также предотвратить развитие пожара. УЗО реагирует на токи утечки, которые образуются при повреждении изоляционного покрытия жил или при обрыве нулевого провода. УЗО рекомендуется монтировать непосредственно на вводе питания.

Уставка на отключение выбирается с учетом расчетных токов утечки всего электрооборудования, которое используется на даче. Полученное значение необходимо увеличить в три раза. В продаже имеются УЗО со следующими величинами номинальных дифференциальных токов: 10, 30, 100, 300 мА.

Схема подключения УЗО и автоматов защиты

Автоматы защиты

Для защиты КЛ от токов перегрузки и коротких замыканий, следует использовать автоматы защиты. Они устанавливаются для каждой отдельной группы потребителей. Подбор ведется в соответствии с расчетным потреблением тока. Как правило, отдельные автоматы монтируются на осветительные и розеточные сети.

Расчёт потребности в материалах и фурнитуре

Необходимое количество материала определяется двумя способами:

  • по схеме электропроводки – наиболее точный;
  • по общей площади квартиры — приблизительный.

При расчёте кабеля по схеме замеряется суммарная длина разметки электропроводки, к которой добавляется 10%, плюс по 20 см на каждую розетку или выключатель, плюс 50 см на каждый светильник и 50 см на распределительный щиток.

Чтобы рассчитать потребность в кабеле по площади квартиры, числовую величину площади жилья умножают на 4, и получают общий метраж провода всех сечений. 40% от полученного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.

Сечения кабелей участков проводки рассчитывают с привязкой к материалу провода, способу укладки и максимальной нагрузке на линию. Для удобства подбора необходимого провода величины сечения сведены в таблицу зависимости от указанных факторов:

Сечение кабеля (мм2) Монтаж открытым способом Монтаж в трубе
Медная Алюминиевая Медная Алюминиевая
Ток (A) Мощность (кВт) Ток (A) Мощность (кВт) Ток (A) Мощность (кВт) Ток (A) Мощность
220 В 380 В 220 В 380 В 220 В 380 В 220 В 380 В
0,5 11 2,4
0,75 15 3,3
1,0 17 3,7 6,4 14 3 5,3
1,5 23 5 8,7 15 3,3 5,7
2,0 26 5,7 9,8 21 4,6 7,9 19 4,1 7,2 14 3 5,3
2,5 30 6,6 11 24 5,2 9,1 21 4,6 7,9 16 3,5 6
4,0 41 9 15 32 7 12 27 5,9 10 21 4,6 7,9
6,0 50 11 19 39 8,5 14 34 7,4 12 26 5,7 9,8
10,0 80 17 30 60 13 22 50 11 19 38 8,3 14
16,0 100 22 38 75 16 28 80 17 30 55 12 20
25,0 140 30 53 105 23 39 100 22 38 65 14 24
35,0 170 37 64 130 28 49 135 29 51 75 16 28

Называя в обиходе проводник кабелем или проводом, следует знать, что это не синонимы:

  • провод – это многожильный или одно- или многожильный проводник с лёгкой трубчатой изоляцией или без неё;
  • кабель – это система изолированных проводников, объединённых в единую конструкцию, которая дополнительно изолируется и, в зависимости от модели, защищается броневым кожухом.

Что касается материала изготовления жил, то нормативные документы чётко определяют следующее:

ПЭУ 1.7.34
«… В зданиях следует применять кабели и провода с медными жилами … »

СП 31-110-2003, п. 14.3
«Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

К оборудованию мощностью более 2,0 кВт рекомендуется подводить отдельную линию питания с автоматом, номинал которого можно определить по следующей таблице:

Сечение кабеля (кв. мм) Сила тока (A) Мощность (Вт) Номинал автомата (A)
1,5 15 3300 16
2,5 21 4600 20
4 27 5900 25
6 34 7400 32

Программы для проектирования разводки электрики в квартире

Visio. Данный графический редактор является одним из самых распространенных для создания чертежей проводки. Данная программа очень проста, даже начинающий электрик с легкостью с ней разберется. Преимущество – легкость в использовании, бесплатный доступ, русский язык недостаток – довольно узкие функциональные возможности.

Компас. Данное программное обеспечение является профессиональным инструментом для создания схем проводки. В базе данных программы находятся обозначения всех элементов электрической цепи, а также их названия. Главным преимуществом является бесплатный доступ, поскольку программы такого класса, как правило, платные, также присутствует русскоязычный интерфейс, что делает программу довольно удобной. Минусы – начинающий электрик вряд ли сможет нормально работать в редакторе.

Eagle. Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. Процесс черчения происходит в ручном или автоматическом режиме. На данный момент существуют две версии редактора – платная и бесплатная. В принципе, функциональных возможностей бесплатной версии вполне хватит для создания схемы проводки, но если вы хотите полный набор возможностей, то лучше приобрести полную версию.

1-2-3. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры. Благодаря русскоязычному интерфейсу, редактор довольно удобно использовать, также разработчики порадовали небольшим бонусом, в виде списка обозначений, который можно распечатать и наклеить в своем электрощите на соответствующие элементы.

Autocad. Этот знаменитый графический редактор не требует представления. Данная программа является самой распространенным инженерным софтом. Существует огромное количество разных версий редактора, и для черчения схем проводки достаточно воспользоваться бесплатной версией. Редактор имеет русскоязычный и интуитивно понятный интерфейс, что делает программу очень удобной для использования.

Эльф. Данная программа была разработана специально для тех, кто занимается проектами проводки. Софт позволяет создавать чертежи любой сложности, а также имеет базу данных, которая поможет подобрать необходимый элемент. Также редактор способен автоматически рассчитать силу тока в цепи и предложить автомат с соответствующим номиналом.

Проект электрики дома. Что в него входит?

Продумать электропроводку в доме и квартире, с учетом:

  1. использования электричества для работы одновременно нескольких видов техники;
  2. без необходимости ограничения подключений к сети и подзарядки устройств;
  3. удобного размещения розеток и правильного их количества на каждую комнату.

можно только при помощи расчетов потребляемой мощности и грамотно составленного электропроекта.

При выполнении работ с электрикой, важно знать положение всех элементов электросистемы дома и схемы пролегания проводки внутри стен. Это нужно хотя бы потому, чтобы в процессе перепланировки, ремонта не задеть важные коммуникации. Также это необходимо, если возникла та или иная неисправность в сети. При разводке электрики также должна быть учтена нагрузка на сеть в доме и применяться кабель с необходимым сечением

При частых перепадах напряжения устанавливается соответствующая защита

При разводке электрики также должна быть учтена нагрузка на сеть в доме и применяться кабель с необходимым сечением. При частых перепадах напряжения устанавливается соответствующая защита.

Монтаж проводки делится на несколько стадий:

  1. составление схемы электропроводки;
  2. расчет мощности;
  3. закупка соответствующих материалов;
  4. монтаж разводки, установка фурнитуры и комплектующих.

Инструменты и материалы

Для соединения распределительного квартирного щитка с основным в домах с трехфазным питанием рекомендуется кабель ВВГ-5 с сечением 6 мм², в домах с двухфазным питанием – двужильный ВВГ-2 аналогичного сечения.

Осветительную часть проводки выполняют из провода ВВГ-3*1,5 (трехжильный, сечение 1,5 мм²), для розеточной части рекомендуется провод сечением 2,5 мм². Для подключения электроплиты используют провода сечением 4 мм².

В щиток устанавливают УЗО на 16 А для осветительной проводки, 20 А для розеточной группы. На ветвь для электроплиты ставят автомат на 32 А, но если ее мощность превышает 7 кВт, понадобится устройство на 63 А.

Длину кабеля определяют простым измерением расстояния от щита до каждой точки подключения. К итоговому результату добавляют около 4 метров запаса. Примерно треть полученной длины приходится на освещение, остальное расходуется на подключение розеток.

Количество розеток, выключателей, распределительных коробок и прочих элементов подсчитывается непосредственно на схеме. Кроме этого понадобятся подрозетники, клеммники, колпачки СИЗ, изолента, кабель-каналы, гофры или короба.

В набор инструментов входят:

  • Болгарка с кругом по камню или штроборез;
  • Перфоратор;
  • Долото;
  • Фазоуказатель;
  • Отвертки с изолированными рукоятками (крестовая и шлицевая);
  • Индикаторная отвертка
  • Пассатижи;
  • Кусачки;
  • Уровень;
  • Нож;
  • Переносная лампа;
  • Удлинитель;
  • Шпатель.

Определение силы тока

Планируя электропроводку, надо прежде всего рассчитать силу тока в сети. Если станет известен показатель нагрузки, без проблем получится выбрать автомат и кабель нужного сечения.

Нагрузка считается по формуле:

I ст = суммарная мощность бытовых приборов (Вт): на сетевое напряжение (В).

Пример: На кухне есть 8 ламп, по 60 Вт каждая. Плюс электрический чайник, потребляющий 1600 Вт, и духовка, расходующая 1200 Вт. Холодильник «берет» еще 350 Вт. Напряжение в сети стандартное — 220 В.

Посчитаем электропотребление в помещении: ((8*60) +1600+350+1200)/220=16,5 А.

Важно: стандартное потребление для любого дома не должно выходить за показатель в 25 Ампер

Главные правила

Электропроводку следует проектировать с соблюдением строительных норм и правил, а монтаж осуществлять по правилам устройства электроустановок. Требования этих документов нужно обязательно соблюдать, так как они написаны и с учетом всех несчастных случаев в быту и на производстве.

Ниже приведены основные правила, по которым делают разводку электропроводки в доме или квартире. Согласно им составляют схемы.

Должен быть обеспечен легкий доступ к распределительному щиту, счетчику, распределительным коробкам, розеткам и выключателям электропроводки.
Розетки нужно устанавливать на высоте 30 – 80 см от пола и не ближе 50 см к газовым, электрическим плитам, радиаторам отопления и трубам. Кабель к розеткам необходимо прокладывать снизу. Количество устанавливаемых розеток в комнате определяется из расчета 1 розетка на 6 квадратных метров. На кухне устанавливается столько розеток, сколько требуется для приборов. Розетка в ванной должна подключаться через маломощный трансформатор, размещенный за ее стенами.

Выключатели в квартире устанавливаются на высоте 60 – 150 см от пола в легкодоступных местах. Провод к выключателям прокладывается сверху.

Кабели должны прокладываться по прямой горизонтальной или вертикальной линии. Пересечение кабелей, а также прокладка по диагонали или кривой не допускается. При горизонтальной прокладке электропроводки, расстояние между проводами и балками перекрытия должно быть не меньше 10 см; потолком и проводом 10 – 15 см, а от пола прокладываться на высоте 15-20 см. При схеме с вертикальной прокладкой, провода должны находиться на расстоянии не менее 10 см от края проёма двери или окна; от газовых труб – более 40 см.

Если прокладываете кабель под трубой отопления нужно помнить, что расстояние между ними должно быть не менее 3 см. При параллельной прокладке нужно предусмотреть зазор между проводами более 3 мм или вести их раздельно в кабельном канале, гофрированной трубе. Соединение проводов должно производиться только внутри распределительных коробок.

Соединение кабелей из различных металлов осуществляются через специальную колодку. Заземляющий и нулевой провода к приборам крепятся только болтовым соединением.

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

  • Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
  • Места соединений необходимо размещать только в распределительных коробках
  • Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.
