Из чего состоит солнечная электростанция для дома?

Сердцем фотоэлектрической солнечной энергетической системы – солнечная батарея. Этот массив, состоящий из нескольких панелей (по отдельности размером примерно 1 на 1,5 метра), поглощает энергию определенного диапазона доступного солнечного света и преобразует эту энергию в электрическую энергию.

Массив монтируется на раме, что позволяет надежно закреплять панели с минимальным вмешательством в гидроизоляцию и структуру крыши. Самое главное, что он обеспечивает правильный угол и высоту для массива, чтобы получить и преобразовать максимальное количество доступного солнечного света.

От панелей к инвертору идет кабель. Инвертор преобразует электрическую энергию постоянного тока, которая поступает от солнечных панелей, в переменный ток. Он используется для питания бытовых приборов.

Второй кабель соединяет инвертор с распределительным щитом дома, в свою очередь, подключается к основной электросети. Это создает непрерывную и динамичную систему подачи энергии в дом.

Информационный экран на блоке управления (контроллере) отображает общую производительность энергии, напряжение источника и мгновенную мощность. Эти цифры будут колебаться в зависимости от времени года, облачности и температуры, и позволяют вести учет производительности системы.

Характеристики, особенности и выбор комплекта для дачи

Какие есть разновидности солнечных панелей?

На рынке можно найти много разновидностей фотоэлементов, применяемых в системах электрификации на даче. Для этих задач подходят следующие разновидности панелей:

• Монокристаллические. Имеют самую высокую стоимость. Их КПД составляет 15─20 процентов. С помощью таких панелей можно максимально эффективно использовать площадь, получая максимум мощности;
• Поликристаллические. Они дешевле монокристаллических примерно на 15─20% Их площадь на четверть больше первых. Соответственно места для их установки потребуется больше при равной мощности. Сами модули – это прямоугольные фотоэлементы, соединённые последовательно. КПД этого вида панелей 12─15%;
• Аморфный кремний. Такие панели дешевле предыдущего вида на 15 процентов. В этом случае фотоэлементы закрепляются на гибкую основу. КПД получается низкий (около 7 процентов). Такие панели неплохо поглощают рассеянный свет и частично инфракрасное излучение. Специалисты рекомендуют устанавливать их в регионах с высокой облачностью. Благодаря гибкой основе упрощается их монтаж. Но они служат значительно меньше монокристаллических и поликристаллических панелей.

Выбор мощности

При выборе мощности комплекта солнечных панелей для дачи следует учесть количество потребителей энергии, а также периодичность и продолжительность их использования. Есть специальные справочные таблицы по инсоляции, где можно узнать мощность излучения солнца по месяцам для различных регионов. Данные там приводятся в кВтч на квадратный метр и зависят они от погоды, продолжительности светового дня.

Чтобы вычислить минимальную мощность панелей, которая необходима для ваших условий, можно использовать 2 варианта.

• Значение инсоляции для вашего региона (худший месяц в году) умножается на КПД солнечного модуля. В результате вы получите максимальную месячную генерацию с одного квадратного метра панелей. Далее нужно разделить планируемые затраты электрической энергии на это значение. У вас получиться общая площадь панелей, которая требуется для удовлетворения ваших нужд;
• Второй метод вычисления предполагает деление предполагаемых затрат электричества на величину инсоляции из таблиц (худший месяц). Получится минимальную мощность, выраженная в киловаттах. К полученному значению добавляется 20 процентов, чтобы учесть потери на оборудовании. Чтобы быть полностью уверенным в обеспечении электроэнергией, прибавьте ещё 25 процентов.

Остальные элементы системы

Но одних панелей недостаточно. Выработанная ими энергия должна быть правильно перераспределена. За это отвечает контроллер. Вся выработанная панелями энергия поступает на него.

Также следует отметить, что панели вырабатывают постоянный ток невысокого напряжения, как уже отмечено одна панель может обеспечить 18 или 24 В. А большинство домашних электроприборов работают от сети 220 В и с переменным током.

Поэтому, чтобы была возможность использовать выработанную панелями электроэнергию, потребуется инвертор, который и будет преобразовывать ее.

Если солнечные панели рассчитаны на использование в качестве автономной системы для обеспечения электроэнергии, то потребуются накопители энергии, ведь в темное время суток панели энергию вырабатывать не будут.

Такими накопителями являются аккумуляторы.

Как солнечная энергия используется для получения тепла

 Гелиосистемы применяются для нагревания воды и отопления жилища. Они могут давать тепло (по желанию владельца) даже тогда, когда отопительный сезон закончится, и обеспечивать дом горячей водой бесплатно. Простейшее устройство представляет собой металлические панели, которые устанавливают на крыше дома. Они аккумулируют энергию и согревают воду, которая циркулирует по скрытым под ними трубам. Функционирование всех гелиосистем основано на этом принципе, несмотря на то, что конструктивно они могут отличаться друг от друга.

Солнечные коллекторы состоят из:

• бака-аккумулятора;
• насосной станции;
• контроллера;
• трубопроводы;
• фиттингов.

По типу конструкции различают плоские и вакуумные коллекторы. У первых дно покрыто теплоизоляционным материалом, а жидкость циркулирует по стеклянным трубам. Вакуумные коллекторы отличаются большой эффективностью, потому что теплопотери в них сведены к минимуму. Этот тип коллектора обеспечивает не только отопление солнечными батареями частного дома – его удобно использовать для систем горячего водоснабжения и подогрева бассейнов.

Принцип действия солнечного коллектораИсточник 21ek.ru

Как установить солнечные батареи для дома?

В связи с постоянным повышением тарифов на энергоносители и стимуляцией зеленой энергетики в ряде государств, для обывателей стал актуальным вопрос организации собственной солнечной электростанции. Для чего многими владельцами частных территорий и квартир осуществляется установка солнечных батарей для дома. Но далеко не все автономные источники выдают ожидаемые от них результаты, а некоторые вообще не функционируют. Поэтому далее мы рассмотрим основные нюансы использования солнечных батарей и детальный алгоритм установки, что позволит вам добиться максимального эффекта.

Использование солнечной энергии для получения тепла

Наряду с использованием солнечной энергии для производства электрического тока существуют и не менее распространенные устройства по превращению энергии солнечного света в тепловую энергию. Такие установки называются солнечными коллекторами и служат элементами нагрева для систем отопления и получения горячей воды. Независимо от установленных котлов в отопительных системах и контурах горячего водоснабжения, их комбинация с высокоэффективными солнечными коллекторами позволяет экономить до 36% расходов на отопление и приготовление горячей воды.

В конструктивном исполнении солнечный коллектор из разряда ходового товара представляет собой прямоугольную панель с габаритами ориентировочно 1х2 м и с толщиной до 100 мм. Главным отличием коллекторов указанных типоразмеров является тепловой поток мощности, т.е. количество тепла, которое может передаться любому жидкому теплоносителю через контактную поверхность. По-другому этот параметр называют коэффициентом потери тепла и который имеет размерность Вт/м²×°К, т.е. передаваемое тепло через площадь для повышения температуры принимающей жидкости. Современные конструкции солнечных коллекторов имеют показатели (одна панель) по тепловой мощности от 1,2 до 5 Вт/м²×°К.

Цены солнечных коллекторов для отопления дома

Например, панель европейского качества с габаритами 1,9х1,8 м (площадь 3,5 м²) и с коэффициентом 2,7 будет стоить около 70 тыс. руб.

С учетом конкуренции аналог китайского производства может быть дешевле на 30-55%, а отечественный прототип на 10-25%.

Если говорить о требуемом комплекте, в который входят: бак, аккумулятор, насос и автоматика, тогда среднерыночная цена такой станции составит 160-170 тыс. руб. Комплект отечественного производства с аналогичными параметрами обойдется в 100-120 тыс. руб.

Монтаж на крышу дома

Устройство солнечных батарей

Солнечная батарея – это набор фотоэлементов. Эти полупроводниковые (фотоэлектрические) устройства, объединенные в панели, преобразуют энергию солнечных лучей непосредственно в постоянный ток.

Конструктивно гелиопанель (она представлена схематически ниже на фото) в общем виде состоит из следующих частей:

• рамки;
• стеклянного покрытия;
• фотоэлементов;
• токопроводящих металлических контактов;
• основы (обратной стенки);
• пленки из полимерного материала.

Устройство гелиопанели

Корпус (рамка, основа, стеклянное покрытие) предназначены для фиксации фотоэлементов, защиты их от разрушительного воздействия внешней среды. Каркасные детали изготавливают из диэлектрических материалов. Фотоэлементы к корпусу крепятся таким способом, чтобы их замена была возможной.

Фотоэлектрические преобразователи (ФЭП) на сегодняшний день изготавливают из различных химических элементов. Но широкое промышленное распространение получили кремниевые фотоэлементы. Эти пластины состоят из двух, отличающихся физическими свойствами, слоев кремния.

Кремний – это полупроводник. Каждый слой батареи имеет свои особенности:

• внешний слой фотоэлектрического преобразователя содержит избыточное количество электронов (n-слой) – выступает в роли катода (отрицательного полюса);
• во внутреннем слое электронов не хватает (p-слой) – является анодом (положительным полюсом).

В результате неоднородности (разного типа проводимости) кремниевых полупроводниковых слоев ФЭП между ними устанавливается р-n переход. Возникает электронно-дырочная проводимость.

Неоднородность слоев фотоэлемента достигается несколькими способами:

• добавлением в один и тот же полупроводниковый материал разнообразных примесей (легирование);
• соединением разных по свойствам полупроводников;
• изменением состава;
• комбинированием нескольких способов.

Коэффициент полезного действия (КПД) заводских ФЭП в среднем составляет 16 %. Эффективность лабораторных моделей достигла почти 45 %. Идет процесс усовершенствования гелиопанелей.

Срок службы солнечных батарей

Как правило, в документах на оборудование, указывается срок годности от 20 до 25 или даже 30 лет. Однако многие устройства продолжают функционировать и по прошествии указанного производителями периода. Например, первая в мире солнечная батарея работает уже свыше 60 лет, а за эти годы технология производства была существенно усовершенствована.

Прототип солнечной батареи был разработан еще в конце XIX века Источник studygu.ru

При соблюдении несложных рекомендаций срок службы солнечных панелей можно увеличить:

• Предупреждать физические повреждения, такие как падение деревьев, срыв ветром и царапин на чувствительных элементах. От последних зависит эффективность работы устройства.
• Регулярно производить уход: обслуживание и очистку.
• При необходимости установить ветрозаградительные конструкции.

Солнечные панели для частного дома (готовые комплекты) в систему включают следующие составляющие: аккумуляторные батареи и силовая электроника. Срок службы первых устройств составляет от 2 до 15 лет, вторых – от 5 до 20 лет, в зависимости от характеристик, интенсивности эксплуатации и бережного ухода.

Солнечные батареи для квартиры плюсы и минусы

Современные тенденции в применении чистых источников энергии позволяют сделать вывод об этих источниках энергии, что это самое перспективное направление на ближайшее будущее.

Основные достоинства такого источника энергии:

• Независимость от городской электросети;
• За выработанное электричество не придется ежемесячно платить;
• Как мы уже писали, эти девайсы обладают длительным периодом службы 20–30 лет;
• Простота конструкции придает надежность собранной системе;
• Простота в работе. Какого либо особого ухода не требуется.

Недостатки тоже есть:

• Продуктивность системы зависит от временного промежутка в течение суток и погодных условий;
• Довольно высокая себестоимость, при большом периоде самоокупаемости;
• Низкая производительность;
• Все-таки, это дополнительный источник электричества, а не постоянный;
• Все приборы необходимо оградить от попадания на них атмосферных осадков. Сам балкончик должен быть остеклен и утеплён.

Рекомендации по выбору

Итак, вам нужна солнечная батарея для своей дачи

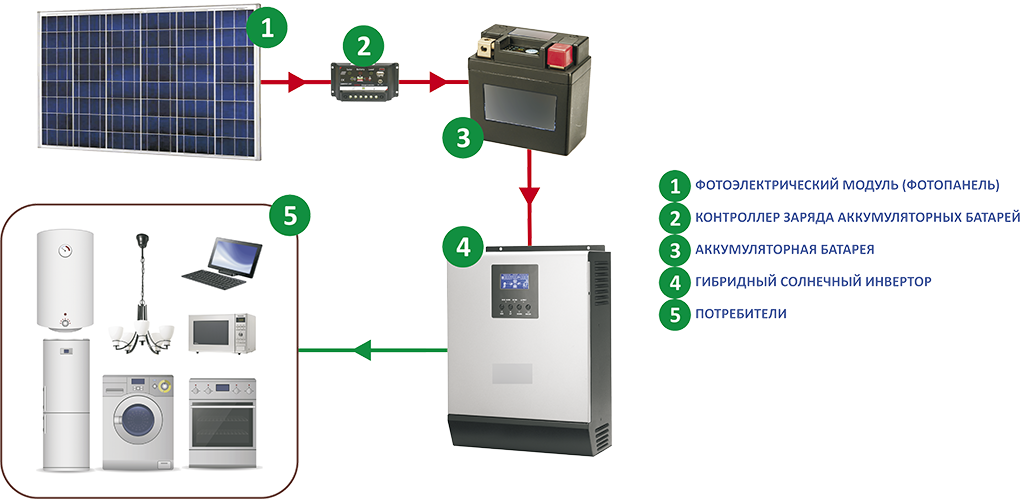

Что важно, или на что обратить внимание для того чтобы организовать солнечную электростанцию?

1. Солнечные панели. Основное назначение — трансформация энергии солнца в электрическую. От их количества напрямую зависит мощность вашей домашней электростанции. Понятно, чем она больше, тем шире возможности для этой батареи. Обычно для дачи пользователи закупают комплекты из 2–4 модулей, каждый из которых мощностью под 200 Вт. Есть умельцы, которые собирают батарею из отдельных элементов и комплектующих. Такая панель также будет прекрасно работать. Правда времени на это хобби уйдёт много. Так что лучше заказать и купить уже готовые модули. Так и время можно сэкономить, и есть гарантия на приобретенные элементы.
2. Инвертор. Преобразует постоянный ток от панелей в привычный переменный, напряжением 220 В.
3. Аккумуляторы — необходимы для накапливания излишков солнечной энергии. Также могут существенно помочь в случае экстренного отключения электричества, или отсутствия солнца. Накопленные излишки энергии, в этом случае, передаются в инвертор. Количество батарей может отличаться, в зависимости от количества солнечных элементов
4. Провода, разъемы различного типа и коннекторы — призваны соединить все элементы в единую сеть.

Обычно когда человек хочет использовать солнечные батареи на даче все элементы можно приобрести в комплекте в специализированых магазинах или заказать комплект по Интернету.

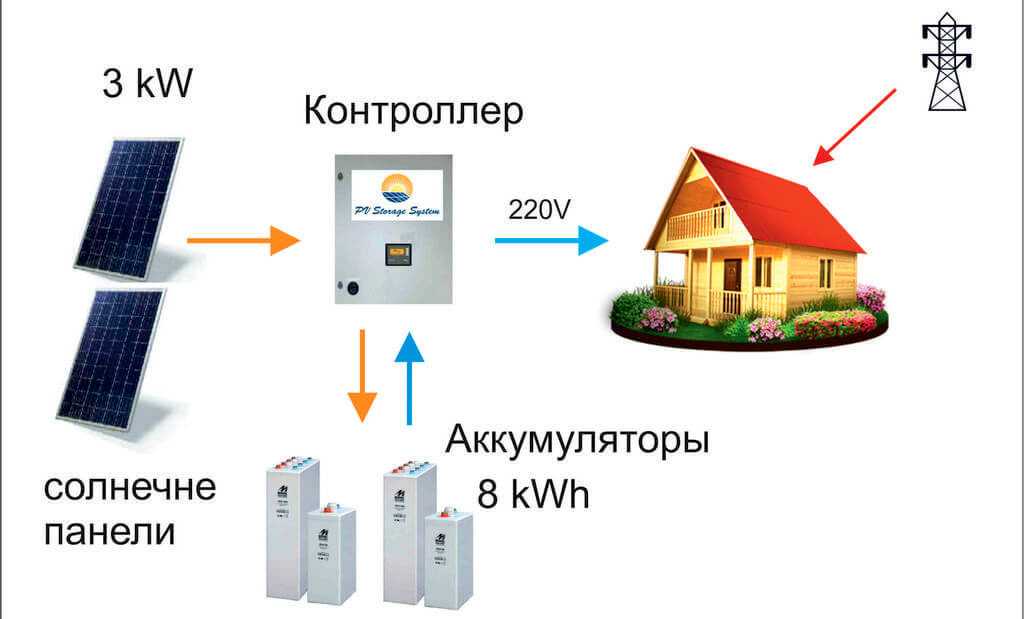

Есть уже готовые комплекты. Например, если суточная потребность в электричестве не превышает 5 кВт, есть комплект “Загородный дом”. Это неплохой вариант для дачных или загородных домов. Именно для дачного периода с марта по октябрь ваш домик может работать исключительно за счет энергии солнца. Конечно, комплекты такого типа могут работать и в зимний период, но как дополнение к центральной электросети.

Принцип действия фотоэлектрических преобразователей

Работа фотоэлементов базируется на фотоэлектрическом эффекте: при действии электромагнитных волн на вещество его электронам передается энергия фотонов. Весь рабочий процесс схематически в батареях проходит следующим образом:

1. Солнечное излучение воздействует на внешний (n) и на внутренний (р) слои.
2. В области р-n перехода создаются некомпенсированные электронно-дырочные пары.
3. Возникшие свободные электроны переходят из р-слоя в n-слой. Дырки поступают в обратном направлении.
4. В результате в первой пластине возникает переизбыток электронов. Она получает отрицательный заряд.
5. Вторая пластина становится положительно заряженной.
6. Создается источник постоянного тока.

Принцип действия ФЭП

Через металлические контакты электроны поступают в нагрузку. После нее они попадают обратно в n-слой. Цепь замыкается.

В зависимости от разновидности, ФЭП работают только при действии электромагнитного излучения определенного спектра частот. В двухслойных батареях в фотоэлектрическом движении принимают участие только те электроны, энергии которых достаточно для преодоления запрещенной зоны.

Использование многослойных фотоэлементов позволяет свести к минимуму данное ограничение. Такие приборы поглощают солнечную энергию в большем спектре излучения за счет послойного изменения ширины запрещенной зоны (изменяется от большей к меньшей).

Мощности отдельных ФЭП достаточно только для питания портативных устройств, например, наручных электронных часов. Для получения мощностей, достаточных для запитывания бытовых потребителей, отдельные фотоэлементы соединяют в солнечные модули.

Технические характеристики: на что обратить внимание

В сертифицированных солнечных батареях всегда указывается рабочий ток и напряжение, а также напряжение холостого хода и ток КЗ. При этом стоит учесть, что все параметры обычно указываются для температуры +25°C. В солнечный день на крыше батарея разогревается до температур, значительно превышающих эту цифру. Это объясняет наличие большего рабочего напряжения.

Пример технических характеристик солнечных батарей для дома

Также обратите внимание на напряжение холостого хода. В нормальных батареях оно порядка 22 В. И все бы ничего, но если проводить работы на оборудовании не отключив солнечные батареи, напряжение холостого ходы выведет из строя инвертор или другую подключенную технику, не рассчитанную на подобный вольтаж

Потому при любых работах — переключении проводов, подключении/отключении аккумуляторов и т.д. и т.п — первое что вы должны сделать — отключить солнечные батареи (снять клеммы). Перебрав схему, их подключаете последними. Такой порядок действий сохранит вам много нервов (и денег)

И все бы ничего, но если проводить работы на оборудовании не отключив солнечные батареи, напряжение холостого ходы выведет из строя инвертор или другую подключенную технику, не рассчитанную на подобный вольтаж. Потому при любых работах — переключении проводов, подключении/отключении аккумуляторов и т.д. и т.п — первое что вы должны сделать — отключить солнечные батареи (снять клеммы). Перебрав схему, их подключаете последними. Такой порядок действий сохранит вам много нервов (и денег).

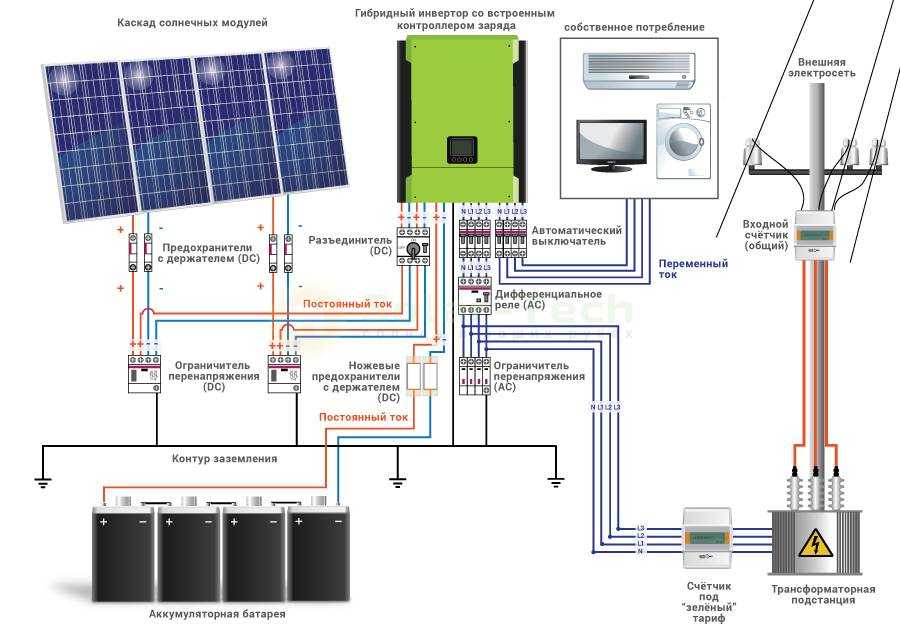

Оборудование для солнечной электростанции

Эффективность работы солнечных панелей для частного дома определяется не только правильным подбором и расчетом числа модулей. Во многом она зависит от выбора оборудования.

Аккумуляторы

Наилучшие результаты в системах показывают литиевые АКБ, однако стоимость их пока непомерно высока – порядка 4 долларов на 1 Вт мощности. При этом их ресурс составляет 1000-2000 циклов заряд-разряд, что соответствует сроку эксплуатации 3-6 лет. В этом отношении выгоднее кислотно-свинцовые батареи. При том же ресурсе их стоимость почти в 10 раз ниже – около 38 центов на 1 Вт.

Для дома лучше использовать необслуживаемые батареи – AGM или гелевые

При желании получить большую экономию следует обратить внимание на обслуживаемые тяговые аккумуляторы. Их ресурс работы (с учетом замены электролита, восстановления пластин) значительно выше

Однако их придется устанавливать в специальном помещении с соблюдением обязательных условий (например, оборудованном отдельной вентиляционной установкой).

Нужное напряжение батарей получают путем последовательного соединения.

Контроллер панелей

Устройство отвечает за передачу энергии от солнечных панелей на аккумуляторы или на вход ведомого сетью инвертора.

В настоящее время большинство контроллеров используют один из двух принципов регулирования:

1. ШИМ (PWM). Использует широтно-импульсную модуляцию, работает при превышении напряжения батарей над АКБ до двукратного.
2. MPPT (Maximum Power Point Tracking). Устройство обеспечивает максимальную отдачу мощности, работает с любыми разностями напряжений и обладает повышенным, по отношению к контроллеру ШИМ, КПД. Однако при этом стоит, при прочих равных, в среднем в 4 раза дороже.

Для мощных солнечных станций для большого дома следует отдать предпочтение именно второму варианту.

Инвертор

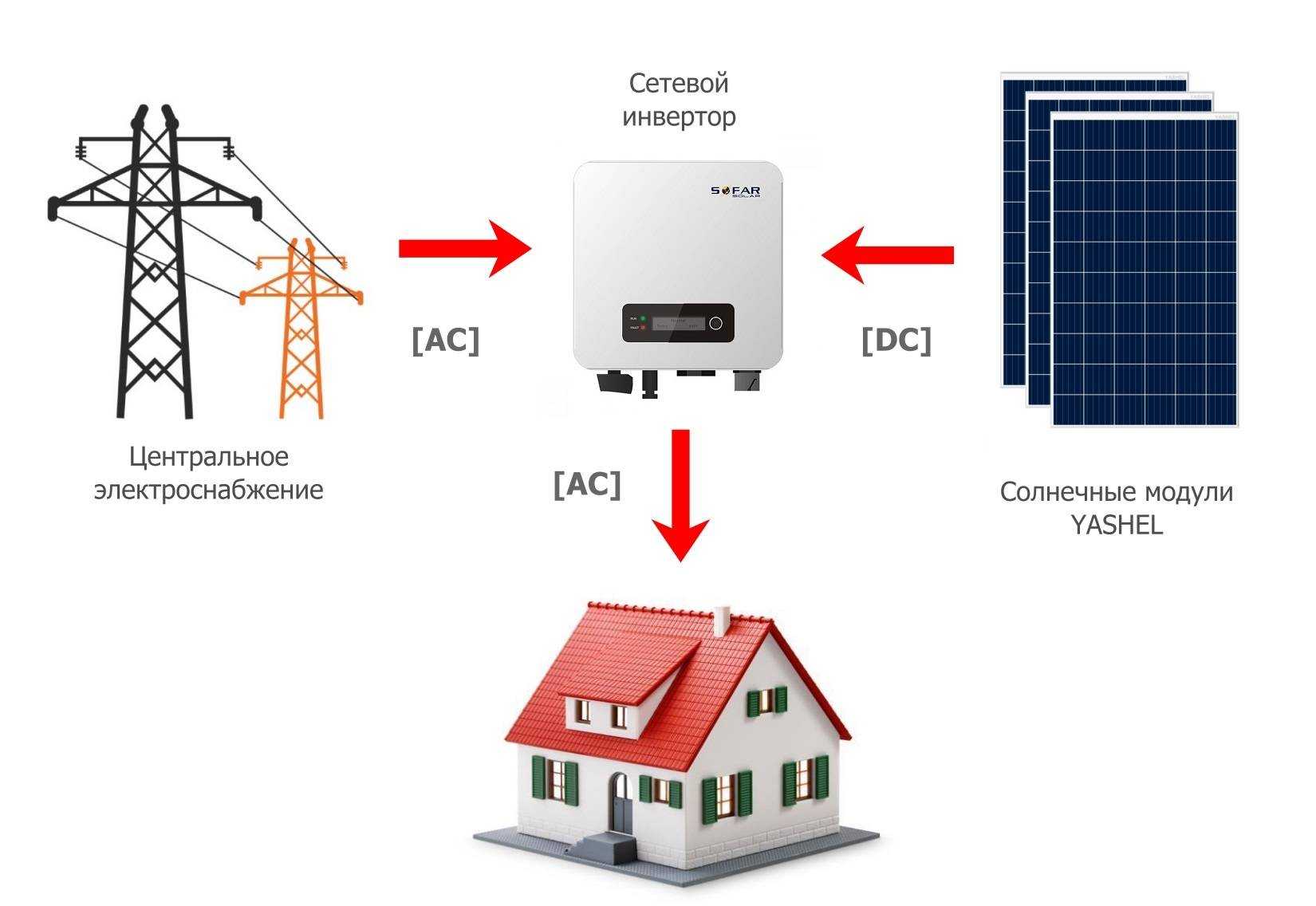

Специфичен только для сетевых (ведомых сетью) солнечных станций. Для автономных и гибридных используются одни и те же модели, но в различных режимах. Современные технологии позволяют получить высокий КПД и качество выходного напряжения. При этом могут формироваться как однофазная, так и трехфазная система напряжений.

Контроллеры

Перейдем к контроллерам заряда. Через них проходит выработанная энергия и подается на аккумуляторы.

Сейчас производятся два типа контроллеров – широтно-импульсной модуляции (ШИМ-контроллер) и слежения за точкой максимальной мощности (МРРТ-контроллер).

ШИМ-контроллеры более простые и доступные.

Однако при их использовании теряется до 30 % выработанной панелями энергии.

МРРТ-контроллер же способен произвести 100% выработку энергии, но и стоимость его значительно выше.

К примеру, выходная мощность панелей составляет 2 кВт. При использовании ШИМ-контроллера из-за потерь выработки конечная мощность составит 1400-1600 Вт. А вот МРРТ-контроллер способен обработать все 2 кВт мощности.

Поэтому рекомендуется при установке панелей с выходной мощностью свыше 1 кВт использовать МРРТ-контроллер.

Что касается мощностных показателей, то подбирается контроллер по мощности, которую он способен обработать.

Инструкция по изготовлению и сборке своими руками

Алгоритм действий:

• расчет параметров электрической системы питания;
• создание проекта;
• приобретение комплектующих деталей;
• изготовление несущей конструкции из фанеры, ДВП, деревянных реек;
• закрепление фотоэлементов, пайка проводников;
• установка защитной крышки из оргстекла;
• фиксация собранных панелей на опорной поверхности;
• подсоединение инвертора, АКБ, других функциональных блоков;
• проверка мощности генерации, иных параметров оборудования.

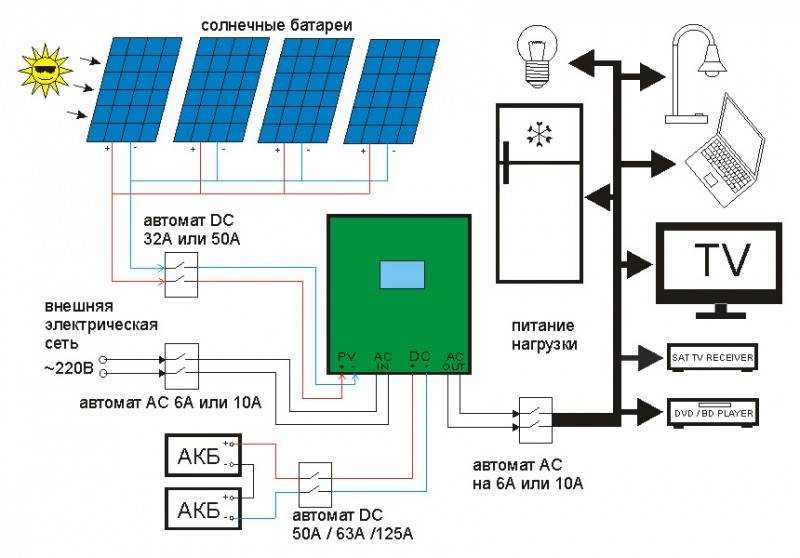

Рекомендуется изучить варианты подключения функциональных компонентов системы, чтобы обеспечивать выбор подходящей схемы.

Виды кремниевых ФЭП

Есть несколько видов фотоэлементов на базе кремния:

• монокристаллические;
• поликристаллические;
• аморфные.

Монокристаллические панели (края у них округлые) среди трех разновидностей кремниевых ФЭП наиболее эффективны: КПД достигает почти 25 %. Такие модели при одинаковой мощности стоят дороже своих поликристаллических и аморфных аналогов. Но для производства 1 кВт электроэнергии понадобится меньше фотоэлементов, чем при использовании кремниевых аналогов с другой структурой.

Аморфные ФЭП по структуре – это слой полупроводника (на базе кремния), который нанесен на гибкую основу. Такая особенность позволяет устанавливать их на неровные поверхности. КПД установок с аморфными фотоэлементами доходит только до 10 %. Но высокий уровень поглощающей способности в несолнечную погоду со слабым уровнем освещенности делает их более эффективными.

Особенности установки

Есть ряд советов для владельцев частных домов, собирающихся использовать солнечные станции:

• Батареи лучше установить на южной части крыши или фасада либо на участке, который ориентирован на юг.
• Угол наклона выбирается в соответствии с широтой конкретного региона.
• Избегайте близости объектов, которые создают тень для солнечных панелей.
• Поверхность батарей нуждается в регулярной очистке от запыления и грязи.

Самые хорошие станции оснащаются системами отслеживания нахождения солнца. Очевидно, что солнечное излучение играет здесь главную роль, и не каждый регион имеет пригодные для этого условия

Важно учесть инсоляцию – сколько света доходит до земной поверхности на местности, где расположен «солнечный» дом

Предыдущая
Альтернативные источникиЭффективная солнечная батарея своими руками
Следующая
Альтернативные источникиКак правильно осуществить установку солнечных батарей

Спасибо, помогло!Не помогло

Выбор панелей

Далее рассмотрим, на что следует обращать внимание при выборе солнечных панелей и остального оборудования, которое нужно, чтобы вся система функционировала. Вначале следует определиться с тем, какая суммарная мощность электроэнергии должно быть выработано панелями

Для этого высчитывается среднесуточное потребление энергии

Вначале следует определиться с тем, какая суммарная мощность электроэнергии должно быть выработано панелями. Для этого высчитывается среднесуточное потребление энергии.

Затем определяется, какую мощность обеспечивает одна панель за световой день.

Далее просто определяется, сколько панелей потребуется для выработки энергии, которая потребляется за сутки. Это в случае полного перехода на автономное энергообеспечение.

Исходя из этого уже и выбираются модули. Если площади для их установки не так уж и много, то лучше будет приобрести монокристаллические модули.

Они хоть и дороже, но площадь каждой панели меньше, чем поликристаллической, и срок службы ее больше.

Панели лучше приобретать известных производителей, на которые они дают длительный срок гарантии.
