Гелиосистемы для отопления дома 100 кв

Устройство и виды

Условно данные системы можно классифицировать на два вида:

жидкостные (о которых мы говорим в данном материале);
воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

попадает максимальное количество солнечного света,
имеет большую площадь,
установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

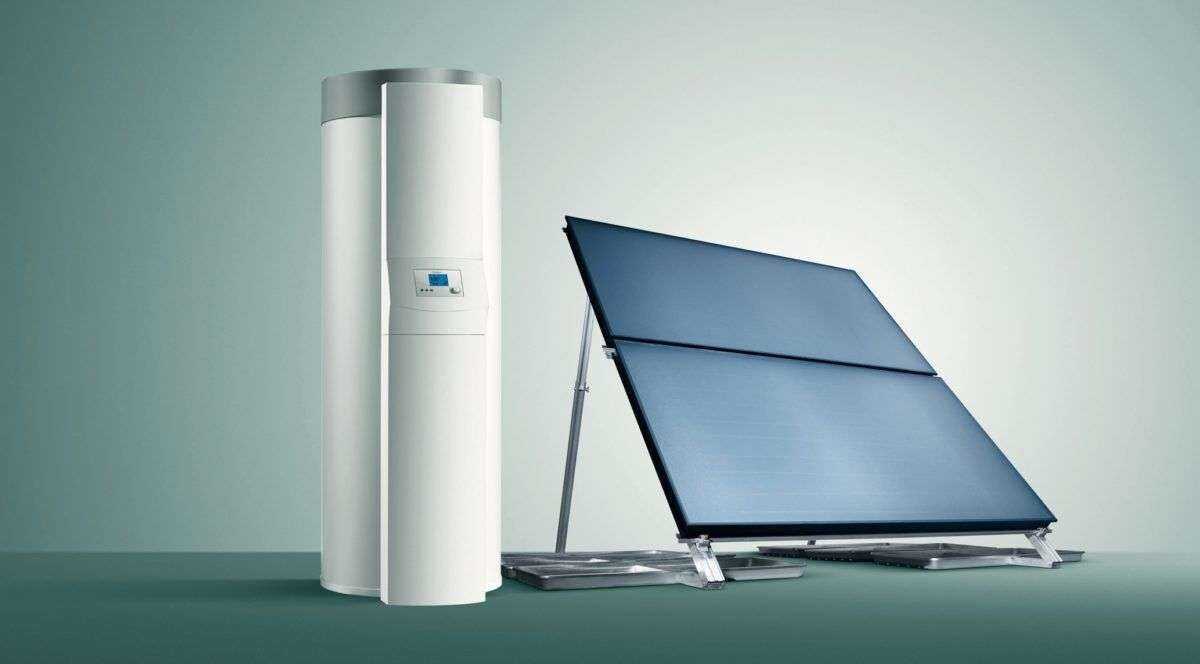

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
концы трубок соединены с трубой, по которой проходит теплоноситель;
при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Достоинства и недостатки солнечных коллекторов для нагрева воды

В летний период солнечные коллекторы способны полностью обеспечить дом горячей водой. В межсезонье такая альтернативная системы отопления способна уменьшить нагрузку на газовый котел, что позволит снизить потребление газа, сократив при этом финансовые затраты.

Коллектор выступает в качестве дополнительного источника бесплатного тепла, благодаря чему можно снизить зависимость от газа. В летний период для получения горячей воды не понадобятся финансовые затраты.

Солнечный коллектор в летний период может обеспечить дом теплой водой

На монтаж солнечного коллектора не требуется получения разрешения. При выборе оборудования следует подробно изучить всю имеющуюся информацию и проконсультироваться со знающим продавцом. Установку системы необходимо доверить специалисту или выполнить самостоятельно при наличии определенных навыков и умений в области сантехники. Период эксплуатации системы в среднем составляет около 15 лет. В течение этого времени можно использовать бесплатное солнечное тепло для собственных нужд.

К недостаткам такой системы относятся большие финансовые затраты, которые необходимо будет понести при покупке солнечных коллекторов. Средняя стоимость одного элемента составляет 500-1000 $. Система, состоящая из двух коллекторов и собранная под ключ, обойдется в пределах 2300-3000 $.

Интенсивность солнечной энергии отличается в разный период года, поэтому солнечные коллекторы не могут использоваться как единственный источник тепла. Для работы системы понадобится накопительная емкость, покупка которой повлечет увеличение затрат на обустройство системы нагрева воды от солнца.

Что могут предложить современные технологии

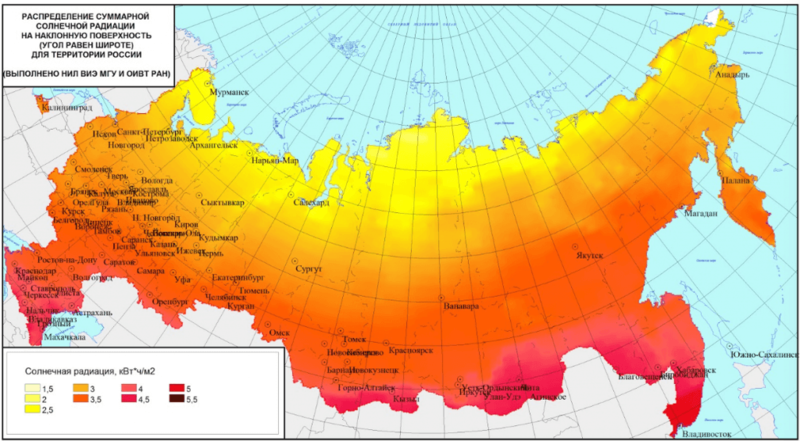

В среднем 1 м2 поверхности земли получает 161 Вт солнечной энергии в час. Разумеется, на экваторе этот показатель будет во много раз выше чем в Заполярье. Кроме того, плотность солнечного излучения зависит от времени года. В Московской области интенсивность солнечного излучения в декабре-январе отличается от мая-июля более чем в пять раз. Однако современные системы настолько эффективны, что способны работать практически всюду на земле.

Современные гелиосистемы способны эффективно работать в пасмурную и холодную погоду до -30°С

Задача использования энергии солнечной радиации с максимальным КПД решается двумя путями: прямой нагрев в тепловых коллекторах и солнечные фотоэлектрические батареи.

Солнечные батареи вначале преобразуют энергию солнечных лучей в электричество, затем передают через специальную систему потребителям, например электрокотлу.

Тепловые коллекторы нагреваясь под действием солнечных лучей нагревают теплоноситель систем отопления и горячего водоснабжения.

Тепловые коллекторы бывают нескольких видов, в числе которых открытые и закрытые системы, плоские и сферические конструкции, полусферические коллекторы концентраторы и многие другие варианты.

Тепловая энергия, полученная с солнечных коллекторов используется для нагревания горячей воды или теплоносителя системы отопления.

Несмотря на явный прогресс в разработке решений по собиранию, аккумулированию и использованию солнечной энергии, существуют достоинства и недостатки.

Эффективность солнечного отопления в наших широтах довольно низка, что объясняется недостаточным количеством солнечных дней для регулярной работы системы

Плюсы и минусы от использования энергии солнца

Самым очевидным плюсом использования энергии солнца является ее общедоступность. На самом деле даже в самую хмурую и облачную погоду солнечная энергия может быть собрана и использована.

Второй плюс — это нулевые выбросы. По сути, это самый экологически чистый и естественный вид энергии. Солнечные батареи и коллекторы не производят шума. В большинстве случаев устанавливаются на крышах зданий, не занимая полезную площадь загородного участка.

Недостатки, связанные с использованием энергии солнца, заключаются в непостоянстве освещенности. В темное время суток становится нечего собирать, ситуация усугубляется тем, что пик отопительного сезона приходится на самые короткие световые дни в году.

Существенный недостаток отопления, основанного на применении солнечных коллекторов, заключается в отсутствии возможности накапливать тепловую энергию. В схему включен только расширительный бак

Необходимо следить за оптической чистотой панелей, незначительное загрязнение резко снижает КПД.

Кроме того, нельзя сказать, что эксплуатация системы на солнечной энергии обходится полностью бесплатно, существуют постоянные затраты на амортизацию оборудования, работу циркуляционного насоса и управляющей электроники.

Принцип работы и виды гелиосистем

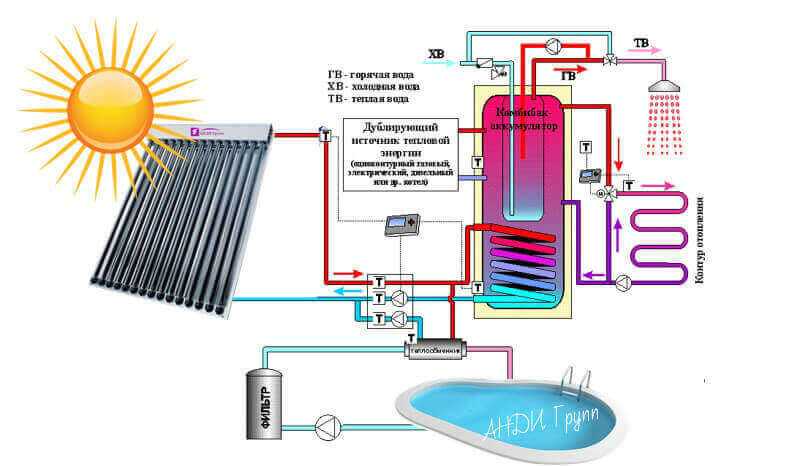

Принцип их работы основан на нагревании солнечными лучами теплоносителя, который циркулирует в солнечном коллекторе с последующей подачей его в бак-аккумулятор, откуда тепло подается в систему отопления или горячего водоснабжения дома.

Солнечный коллектор представляет собой панель с теплообменными элементами в виде пластин или вакуумных трубок. Попадая на их поверхность, солнечная энергия поглощается ими, тем самым нагревая теплоноситель до 90-110°С, который подается в накопительный бак емкостью 250-300 литров. Он по своей конструкции очень похож на бойлер, также имеет внутренний теплообменник (один или два – в зависимости от количества контуров). Иногда в него дополнительно монтируют электрический нагревательный элемент, который включается, если количества тепловой энергии, получаемой от солнца, недостаточно.

Количество контуров и способы циркуляции теплоносителя

Гелиосистемы могут быть:

одно- или двухконтурными;
с естественной или принудительной циркуляцией.

В одноконтурных установках (рис. 1) вода в систему водоснабжения или отопления подается непосредственно из бака-аккумулятора. Она же нагревается и циркулирует в солнечном коллекторе. Такая система достаточно проста и имеет высокий КПД. Но имеет и существенные недостатки. Для нормальной ее работы необходима качественная мягкая вода, если в систему подается жесткая вода, а она очень часто бывает именно такой в скважинах и колодцах, то это значительно сокращает эффективность и срок службы оборудования. Кроме того, если в коллекторе циркулирует обычная вода, то в холодное время года она может просто замерзнуть.

Рис. 1 Одноконтурная гелиоустановка с естественной циркуляцией теплоносителя

Двухконтурные гелиосистемы (рис. 2) предполагают наличие двух контуров.

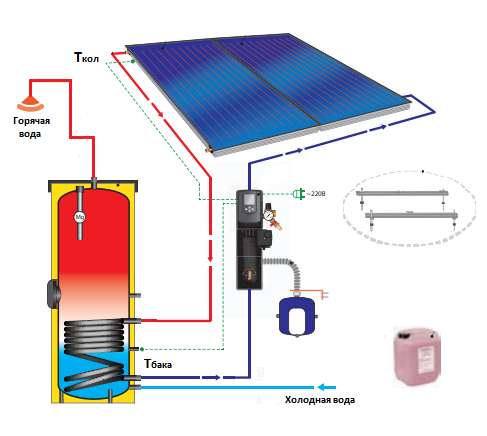

Рис. 2 Двухконтурная гелиоустановка с принудительной циркуляцией для отопления и горячего водоснабжения дома

В одном циркулирует теплоноситель, получающий энергию в коллекторе (это обычно незамерзающая жидкость) и, через теплообменник в накопительном баке, отдающий ее воде, которая нагреваясь таким образом поступает в систему горячего водоснабжения или отопления дома. Такие системы имеют несколько меньший КПД, но зато могут эксплуатироваться при отрицательных температурах наружного воздуха, да и специальный теплоноситель не будет вызывать коррозии коллектора и не происходит отложение солей жесткости, как в случае использования в качестве теплоносителя воды из колодца или скважины.

Естественная и принудительная циркуляция теплоносителя

В гелиосистемах с естественной циркуляцией (рис. 1), она осуществляется за счет конвекции, то есть за счет того, что более теплая вода имеет меньшую плотность и поднимается вверх, а на место ее поступает более плотная – холодная. Чаще всего по такой схеме работают одноконтурные системы. Преимуществом таких систем является их независимость от наличия электроэнергии.

В системах с принудительной циркуляцией (рис. 2), для ее поддержания используется циркуляционный насос или, чаще всего — насосная станция, которая кроме самого насоса включает автоматику, регулирующую и запорную арматуру, воздушный клапан и расширительный бак. Двухконтурные гелиосистемы, чаще всего, используют именно этот способ циркуляции. Хотя принудительная циркуляция является более эффективной по сравнению с естественной, но требует наличия электроэнергии для работы насоса.

Преобразование энергии солнца в электроэнергию.

Используя солнечные коллекторы и параболические системы зеркал большой площади, можно производить нагрев теплоносителя до высокой температуры. Когда эта температура значительно превышает температуру кипения воды, возникают условия для работы паровой турбины. Так работают некоторые солнечные тепловые электростанции. Водяной пар под давлением вырывается из котла и, попадая в сопло турбины, вращает ротор электрогенератора.

Несколько по-иному устроены солнечные панели. За счёт внутреннего фотоэффекта в них излучение солнца непосредственно превращается в электроэнергию.

При наличии аккумуляторов большой накопительной способности электроэнергия может использоваться не только в дневное время, но и ночью. Устанавливать такие батареи можно везде, куда беспрепятственно проникает свет, но для средних широт в северном полушарии наилучшим местом является южная крыша дома.

Ещё одним видом является солнечная тепловая электростанция, использующая в своей конструкции двигатель Стирлинга. От двигателей внутреннего сгорания этот двигатель отличается простотой конструкции и всеядностью по отношению к источникам тепла. Экономичный, экологичный и долговечный, он имеет высокий КПД и вполне подходит для схем, использующих преобразование энергии солнца в механическую энергию, а затем уже и в электричество.

модель двигателя Стирлинга

Источником тепла для двигателя Стирлинга в солнечной электростанции может быть как горячий жидкий теплоноситель, так и разогретый в коллекторах воздух. Двигатель не имеет выхлопа, бесшумен и высокопроизводителен, как в генераторах с вращающимися элементами, так и с возвратно-поступательным движением магнитов.

Виды солнечных коллекторов

Существует своя классификация данных устройств, которая базируется на их конструкции:

Плоский,
Воздушный,
Вакуумный.

Плоская конструкция внешне похожа на ящик, выполненный из алюминия, внутри которого находятся трубки из медных материалов. На дне ящика находится довольно толстый теплоизоляционный слой. Сверху изделие закрыто специальными материалами, например, закаленным стеклом или пропиленегликолем. Именно данная поверхность и будет поглощать в себя тепло солнечных лучей. Среди всех видом изделий эта конструкция является наиболее прочной и долговечной, поэтому она рекомендована для установки в регионах, где регулярно выпадает дождь или снег.

Однако у плоского коллектора имеется один довольно существенный недостаток: если он выходит из строя, то это будет касаться всей отопительной системы. Ремонту, как правило, не подлежит, его придется сразу менять и устанавливать новый. Его можно применять не только для обогрева, но и для горячего водоснабжения, однако его производственной мощности хватит лишь для того, чтобы прогреть температуру всего на 20-30 градусов выше по сравнению с температурой окружающей среды. Данная модель является самой дешевой среди всех других видов.

Конструкция воздушного коллектора функционирует по принципу парникового эффекта. Солнечные лучи, притянутые рабочей поверхностью, будут полностью поглощаться. Эта тепловая энергия прогревает массу воздуха, которая находится внутри конструкции. В ней может быть предусмотрен специальный вентилятор, передающий горячий воздух дальше в жилые помещения, однако имеются устройства, обеспечивающие естественную циркуляцию. Данный коллектор представляет собой прочную, надежную и очень долговечную конструкцию, которая практически не будет нуждаться в проведении ремонтных работ. Их недостаток заключается в том, что диапазон прогрева воздуха не слишком большой.

Вакуумный коллектор состоит из системы медных трубок, размещенных в стеклянном сосуде довольно большого объема. Между стенками воздуха нет, он полностью откачан. Вакуум в данном случае выполняет функцию теплоизолятора и одновременно проводника.

Все элементы располагаются в ряд, что позволяет поглотить как можно большее количество солнечной энергии. В зависимости от того, какой протяженности будут трубки, можно будет рассчитать, сколько тепла они станут давать. Для не слишком большого дома вполне подойдут трубки, длина которых не будет превышать два метра с внутренним диаметром 6 см. Стекло, используемое в данной конструкции, отличается хрупкостью, поэтому такие осадки, как град, а также упавшие ветки и прочие физические воздействия могут привести к тому, что она выйдет из строя.

Ремонтные работы в этом случае связаны с необходимостью замены трубки, которая вышла из строя, что является несомненным плюсом, так как нужды в полной замене системы не будет. В зимний период эффективность от использования такого солнечного коллектора значительно выше по сравнению с плоскими устройствами. Это связано с его возможностью лучше прогревать воду и сохранять тепло в течение долгого времени. Коллекторы вакуумного типа, используемые для прогрева дома, обычно имеют только самые положительные отзывы со стороны потребителей, так как можно приобрести изделия различных размеров, поэтому они подойдут даже для достаточно больших домов. Это позволяет хорошо сэкономить на отоплении, не снижая при этом показатели коэффициента полезного действия.

Стоит отметить, что коллекторы могут быть сезонного использования и круглогодичного применения. Первая разновидность может функционировать только в том случае, если температура окружающей среды не ниже ноля градусов. Круглогодичные являются универсальными конструкциями, однако их стоимость будет значительно выше.

Осуществляя выбор солнечного коллектора, следует учитывать не только собственные финансовые возможности, но и ряд других параметров:

Требуемая мощность,
Площадь крыши, так как коллектор устанавливается обычно именно там.

Схемы подключения коллекторов

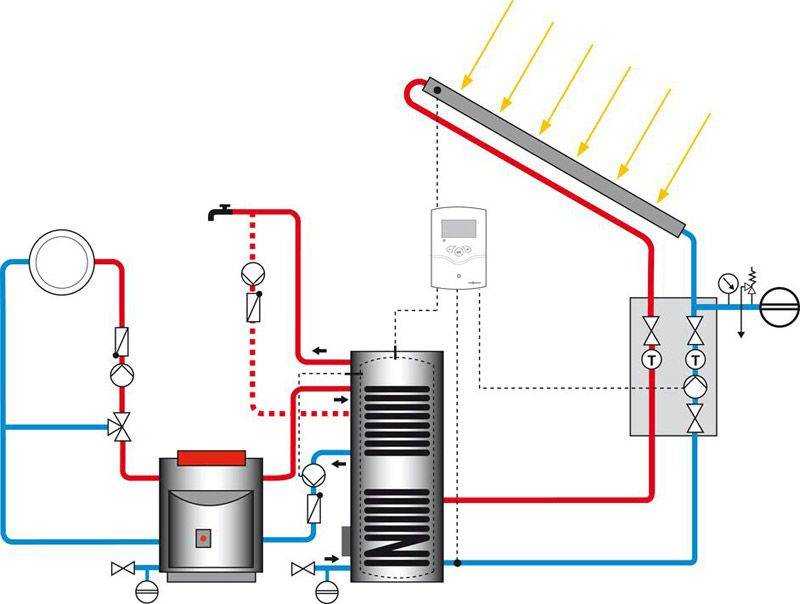

Типичные схемы установки коллекторов приводятся без указания типа оборудования

Важно соблюдать основное правило – гелиосистема должна передавать преобразованную солнечную энергию теплоаккумулятору, в качестве которого может выступать буферная емкость отопления или бойлер ГВС, оборудованные теплообменником для подключения солнечного коллектора

Для регионов с суровыми зимами, малой продолжительностью светового дня аккумулятор в обязательном порядке оборудуется косвенным нагревательным элементом, иначе в пасмурную погоду и зимой тепла можно и не дождаться. Схема с самотечной транспортировкой жидкости считается более практичной, но для самостоятельного движения теплоносителя охладитель нужно располагать выше, чем нагреватель. Поэтому низ бака размещается на расстоянии минимум 0,5 м выше, чем верхняя точка гелиосистемы.

Если бойлер размещен в верхней части чердака, подойдет схема расположения коллектор на крыше. Трубы следует обернуть теплоизоляционными материалами толщиной до 100 мм, а для снижения гидравлического сопротивления системы применяются трубы большего диаметра.

При системе, в которой коллектор прогревает бойлер косвенного нагрева (в прогревании также участвует и котел), целесообразнее применять насос и установить бойлер в котельной возле котла.

Если применяется схема подключения гелиосистемы на буферную теплоаккумулирующую емкость, например, для круглогодичного использования системы и прогрева солнечной энергией всей системы отопления в доме, подойдет такой вариант размещения.

Для существующих систем отопления в доме применяется следующий вариант интеграции оборудования. Таким образом солнечный коллектор подключается на отдельный бак-аккумулятор, менять оборудование не придется.

Для обустройства системы пригодится аварийный клапан повышенного давления, расширительный бак объемом от 0,1 объема контура и автоматический воздухоотводчик. Для предупреждения ухода воды из бойлера нужно смонтировать на холодный трубопровод обратный клапан. Монтаж обязательной автоматики управления циркуляционными насосами приводит к удорожанию проекта, но в противном случае систему придется включать и отключать вручную, например, когда нагрева от солнца нет.

Виды гелиосистем

Существуют разные конструкции коллекторов, способные демонстрировать свои эффективность и возможности:

Открытые. Представляют собой плоские продолговатые емкости черного цвета, наполненные водой. Она нагревается от солнечного тепла и может поддерживать температуру воды в открытых бассейнах, летнем душе и т.д. КПД таких устройств крайне низок, поэтому их можно использовать только в летнее время
Трубчатые. Основным элементом этих систем являются стеклянные коаксиальные трубки, между внешней и внутренней частями которых создан вакуум. Возникает прозрачный защитный слой с крайне низкой теплопроводностью, позволяющий воде (или антифризу) получать солнечную энергию, практически не расходуя ее на окружающую среду. Стоимость таких коллекторов высока, ремонтопригодность крайне низка и проблематична
Плоские. Представляют собой плоские ящики с прозрачной крышкой. Днище покрыто слоем, активно принимающим энергию. КЕ нему припаяны трубки, по которым перемещается вода. Получая тепло, она направляется в отопительную систему. Иногда из-под крышки выкачивают воздух, усиливая эффективность приема энергии и снижая потери. Существуют также конструкции, где трубки находятся между двух приемных слоев, в которых для них созданы канавки. Это позволяет улучшить теплопередачу

Существуют также более современные виды коллекторов, в которых используется принцип теплового насоса — в герметичной емкости находится легкоиспаряемая жидкость. Нагреваясь от солнечного тепла, она испаряется. Этот пар поднимается в конденсационную камеру и оседает на стенках, выделяя при этом много тепловой энергии. По ту сторону стенок создана водяная рубашка, которая принимает это тепло и направляется в систему отопления.

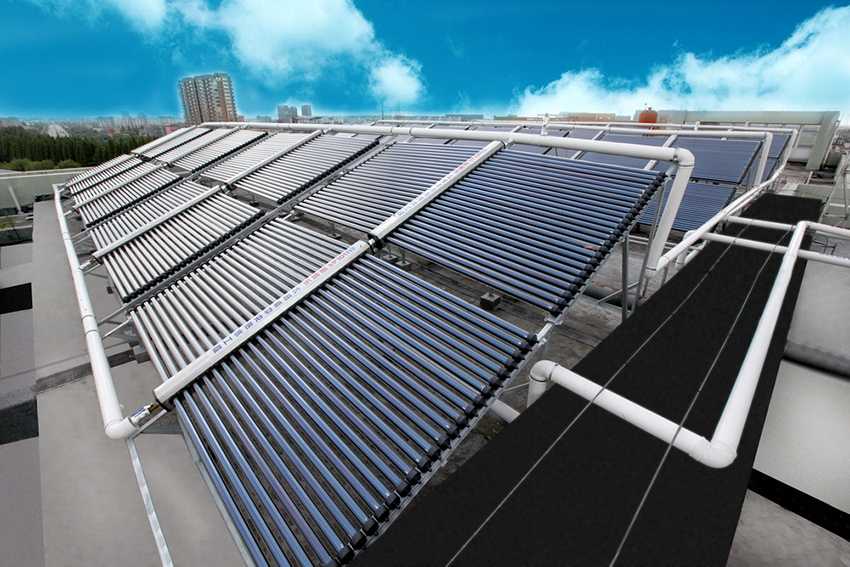

Трубчатые коллекторы для отопительных систем

В таких устройствах по трубкам также циркулирует теплоноситель, однако каждая из трубок еще и вставлена в другую. А все вместе они соединяются в особую конструкцию – манифолд или гребенку. Современные трубчатые коллекторы выпускаются двух видов – перьевые и коаксиальные. Последние представляют собой трубу в трубе, они вложены друг в друга, и края их запаяны. А из пространства между трубками выкачан воздух.

В перьевых трубках вставляется еще и специальная адсорберная пластинка, напоминающая по структуре перо – для повышения теплоотдачи.

Плоские солнечные коллекторы для отопления и горячего водоснабжения

Такие гелиоустановки имеют наиболее простую конструкцию, и именно их имеют в виду, когда говорят про солнечное отопление своими руками. В принципе самодельный солнечный коллектор можно сделать из прозрачной трубки, свернутой кольцами, а среди дачников популярен солнечный коллектор из старого радиатора.

Как правило, на металлической раме закрепляют дно, на которое укладывают теплоизоляцию, уменьшающую потери энергии. Затем идет слой специального материала – адсорбера, хорошо поглощающего солнечное излучение и преобразующего его в тепло. А уже на адсорбере закрепляют трубки, по которым и циркулирует теплоноситель. Сверху вся конструкции должна быть закрыта особой прозрачной крышкой, изготавливаемой из закаленного стекла либо специального пластика, например, поликарбоната. Кроме того, нередко материал крышки еще и предварительно обрабатывают, чтобы он был чуть матовым и не гладким. Конечно, такое устройство для дома своими руками непросто будет сделать.

Принцип работы солнечного коллектора

Трубки обычно укладывают змейкой, и в коллекторе имеется 2 отверстия – выпускное и впускное. Как правило, для нормального теплообмена в схему включают и циркуляционный насос, но возможен и самотечный вариант, хотя это заметно снизит эффективность системы – ее вряд ли хватит даже на теплый пол, не то что на батареи.

А вот правильная заводская гелиоустановка имеет коэффициент полезного действия на уровне 72-75 процентов. Однако всегда есть минусы:

при ветре возможны большие потери тепла;
система плохо работает в пасмурную погоду и вообще не функционирует ночью;
если какая-то деталь выходит из строя, то часто приходится менять всю панель.

Воздушные коллекторы

Устанавливаются для обогрева частных домовладений и воздушные солнечные коллекторы. Такие установки обычно используются для воздушного отопления зданий. По своей конструкции они сильно напоминают описанные выше системы, однако по трубкам здесь циркулирует не жидкость, а воздух. Кстати, нередко такой обогрев совмещают с вентиляцией.

Разновидности

Все устройства можно поделить на 2 категории: по принципу нагрева и способу хранения теплоносителя. При выборе гелиоустановки всегда необходимо выбирать исходя из параметров использования. В зависимости от конструкции, отличается способ эксплуатации и обслуживания оборудования.

Коллекторы с встроенным баком

Моноблочные установки предназначены для работы в период весна-осень. В зимние месяцы их отключают. Модели со встроенным баком легкие в монтаже и использовании. Все что необходимо — подключить его к системе водоснабжения.

Принцип работы:

солнечные лучи попадают на поглощающую панель (абсорберум);
полученная энергия передается в змеевик, который расположен в баке;
тепловая энергия передается от теплоносителя к воде.

В хороший солнечный день, такой коллектор может нагреть до 200 литров воды. Коллекторы с встроенным баком работают без давления, поэтому монтаж производят в наивысшей точке — крыша дома. Делается этого чтобы обеспечить необходимый напор воды.

Такие установки пользуются широким спросом, из-за простоты использования и легкого монтажа. Чаще всего их используют для летних домов и дачных участков.

Основной принцип работы — циркуляция воды. Теплая вода вверху, холодная снизу

При монтаже важно установить емкость для жидкости выше коллектора

Гелиосистемы с выносным баком

Такие типы коллекторов могут работать круглый год. Единственное условие, температура не должна падать ниже -50 градусов. Для нагрева воды используется внешний бойлер косвенного нагрева, а в качестве теплоносителя — антифриз.
