Как сделать электрический рубанок своими руками

Алгоритм изготовления

Для сбора устройства своими руками придерживаются установленного плана. Последовательность действий выглядит так:

1. Для создания опоры из металла вырезается прямоугольник. На нём делается разметка для барабана и крепёжных отверстий;
2. Со всех сторон от плиты болтами вкручиваются, а затем привариваются стальные уголки;
3. Из оставшихся уголков вырезают 4 ножки для рубанка;
4. Полученные стойки приваривают к уголкам плиты;
5. Из стальных полос собирается стойка под мотор. Крепится она через отверстия в опоре;
6. Происходит зачистка швов;
7. Плита снимается;
8. Свариваются верхние части углов так, чтобы между ними не оставалось пространства;
9. Получившиеся швы зачищаются болгаркой или напильником;
10. Плита ставится на место;
11. Под прорезью на хомуты или скобы ставится барабан и подшипники;
12. Происходит закрепление двигателя в нужном положении (вал должен выступать);
13. Шкивы устанавливаются на вал и барабан;
14. Устанавливается ременная передача;
15. Происходит установка двигателя таким образом, чтобы натяжение ремней было достаточным;
16. Создаётся фанерный или жестяной кожух. Он крепится винтами на уголки так, чтобы закрыть ремень и двигатель;
17. Корпус закрывается фанерой в месте установки кнопки запуска, затем ставится сама кнопка;
18. Устанавливается конденсатор, если это необходимо;
19. Своими руками собирается электрическая схема (кабель питания, кнопка, автомат, конденсаторы);
20. Происходит первый пробный запуск устройства.

После начала работы мастер обращает внимание на направление кручения барабана. Оно должно осуществляться в ту же сторону, с которой подаются деревянные заготовки для строгания

Как сделать электрорубанок своими руками?

Интернет магазин запчастей и комплектующих Detaluga.com предлагает широкий ассортимент для электрорубанков. Для того, чтобы купить для электрорубанка необходимо найти запчасть на страницах нашего интренет-магазина, оформить заявку онлайн или связаться по телефону с нашими менеджерами напрямую.

Комплектующие, которых нет в каталоге, вы можете приобрести под заказ. При покупке новой детали вы можете проверить ее работоспособность. Для каждой модели подходят свои детали, поэтому стоит покупать только подходящий по характеристикам товар, который вы можете подобрать по коду, выбитому на старой запчасти.

Ваш заказ будет обработан и доставлен в любую точку России и Украины.

Мы отправляем любым удобным способом, не только в такие крупные города как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Казань, Самара, Киев, Харьков, Днепропетровск, Одесса, Донецк, Запорожье и Львов, а и в любой уголок России и Украины.

Безопасность при работе с самодельным оборудованием

При работе с любым инструментом нужно соблюдать технику безопасности, так как игнорирование ее может стать причиной разных травм. Коротко перечислим рекомендуемые меры по обеспечению безопасности работы мастера на данном станке.

1. Всем изготовленным деталям рекомендуется снять острые фаски и ошкурить для исключения возможности травмирования рук (занозы и пр.)
2. При работе необходимо использовать стружкоотсос или специальный пылесос, например, циклонного типа для удаления из зоны пиления опилок и пыли, которая может нанести следующий вред:

Мастеру	Попадание в дыхательные органы и глаза
Инструменту	Попадание внутрь инструмента и: ухудшение свойств смазки, как следствие перегрев затруднение движения частей инструмента, как следствие перегрев засор воздушных путей для охлаждения инструмента, как следствие перегрев
Процессу	Попадание стружек и опилок между заготовкой и столом, как следствие не плотное прилегание и перекос – итог, не ровность обработки.

1. При работе необходимо использовать толкатели, так как при работе с мелкими деталями не исключено попадание рук мастера в зону резания, что приведет к травме.

Электроножовка из болгарки

Список материалов:— старая ножовка;— кусок железной трубы;— листовое железо;— болты и гайки;— один подшипник;— краска по металлу.

Процесс изготовления самоделки:

Шаг первый. НожовкаПервым делом нам понадобится ножовка, подойдет старый инструмент, но его нужно будет наточить. С ножовки снимаем ручку, она не понадобится. При желании ножовочное полотно можно значительно укоротить, так как его ход будет маленьким.

Шаг четвертый. Ножовочное полотноПодготовим ножовочное плотно, нам нужно просверлить в нем отверстие такого диаметра, чтобы в нем поместился подшипник, установленный на валу болгарки. Отверстие автор просверлил на сверлильном станке шаговым сверлом.

Далее отверстию нужно придать овальную форму, чтобы полотно двигалось только в одном направлении. Тут нам на помощь придут напильники и бормашина.

Шаг пятый. РамаПочти все детали готовы, остается сделать раму, тут нам понадобится листовое железо. Вырезаем две пластины и сверлим в одной отверстие по диаметру хомута, привариваем эту деталь к хомуту, это будет основа.

Также в обеих пластинах нужно просверлить отверстия под болты, которые будут скреплять вместе пластины. Болты нужно приварить к основе.

В завершении останется доработать ножовочное полотно, сверлим в нем 4 отверстия в тех местах, где находятся соединительные болты. Отверстия нужно расточить напильником до овальной формы. В итоге болты будут служить в качестве направляющих, которые и будут удерживать ножовочное полотно.

Шаг шестой. Покраска и сборкаКрасим все детали, чтобы самоделка не ржавела и хорошо смотрелась. Ну а далее все можно собирать, устанавливаем основу и эксцентрик, ну а далее останется поставить ножовочное полотно и верхнюю часть рамы. Самоделка готова, можно испытывать, но не забудьте все хорошо смазать! Инструмент режет брусья, и даже бревно. Конечно, производительность пилы не очень высокая, так как маловат ход ножовочного плотна.

В целом самоделка заслуживает внимания, так как сделано все довольно просто. На этом проект окончен, надеюсь, он вам понравился, и вы нашли для себя новые идеи. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Алгоритм изготовления электрорубанка

Своими руками электрорубанок собирают, выполняя действия в следующей последовательности.

1. Подготавливают опорную плиту. Для этого вырезают из металла прямоугольник нужного размера, по предварительной разметке делают в нем прорезь под барабан, а также сверлят отверстия для его закрепления.
2. По периметру плиты с помощью винтов прикручивают стальные уголки, которые затем сваривают по стыкам друг с другом.
3. Нарезают 4 заготовки соответствующей длины из тех же уголков для ножек оборудования.
4. Приваривают отрезанные стойки к уголкам, закрепленным на плите.
5. Делают из полосок стали внизу каркаса (учитывая длину ремня), полку под электродвигатель, с заранее просверленными отверстиями для его закрепления и регулировки положения.
6. Зачищают сварные швы.
7. Снимают плиту.
8. Проваривают верхние стыки уголков, которые находились непосредственно под плитой, чтобы не оставалось между ними зазоров.
9. Образовавшиеся швы болгаркой либо напильником сравнивают с верхней плоскостью каркаса.
10. Устанавливают плиту на место.
11. Фиксируют под прорезью барабан на подшипниках с помощью хомутов либо скоб.
12. Устанавливают электродвигатель так, чтобы его вал выходил за край стола;
13. Ставят шкивы на вал электрического двигателя и барабана.
14. Ставят ременную передачу.
15. Выставляют положение электродвигателя, чтобы ремень был натянут в достаточной степени.
16. Делают из фанеры либо жести кожух. Его фиксируют к уголкам каркаса винтами, закрывая ременную передачу и защищая электродвигатель от попадания мусора, пыли, влаги.
17. Обшивают каркас фанерой со стороны крепления пусковой кнопки и монтируют ее.
18. При необходимости закрепляют на стенке корпуса конденсаторный блок.
19. Выполняют сборку электрической схемы: подсоединяют питающий шнур, кнопку управления, автомат защиты и конденсаторы (если требуется).
20. Проводят пробное включение оборудования.

При запуске электроинструмента его барабан должен вращаться в том направлении, с которого будет осуществляться подача обрабатываемых пиломатериалов.

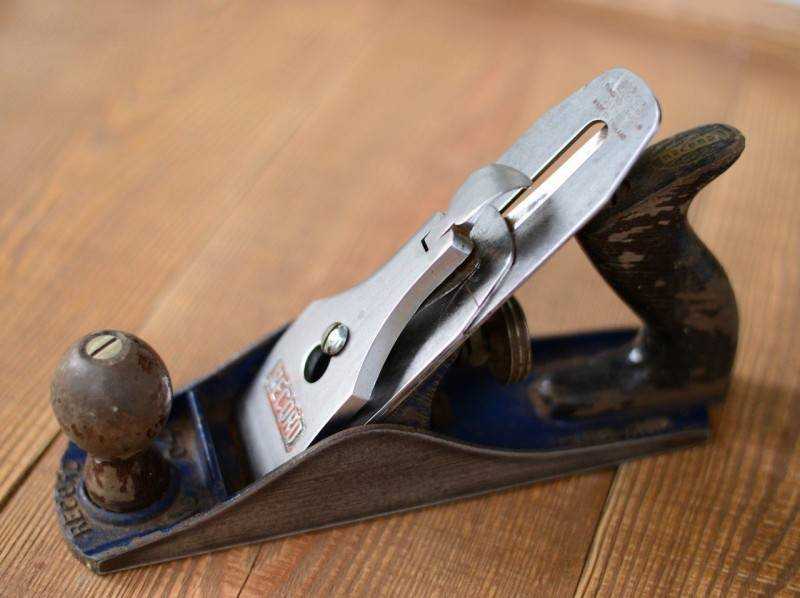

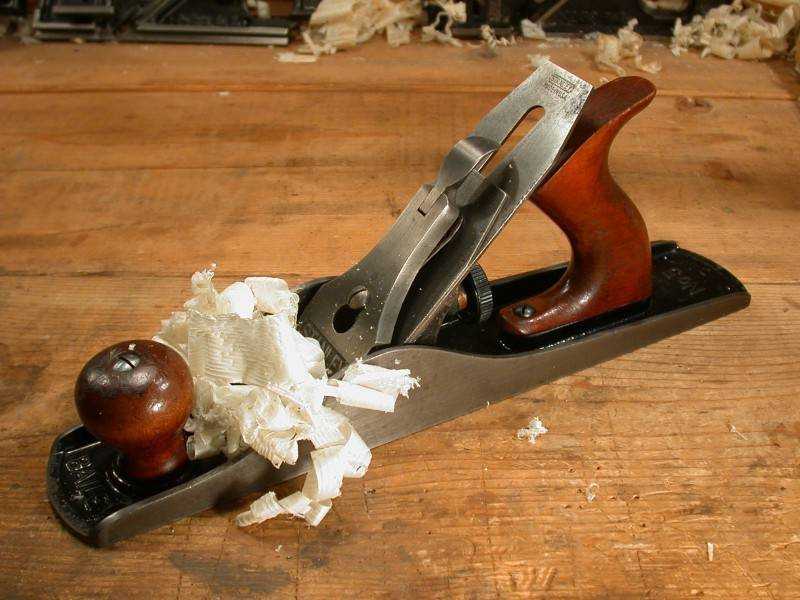

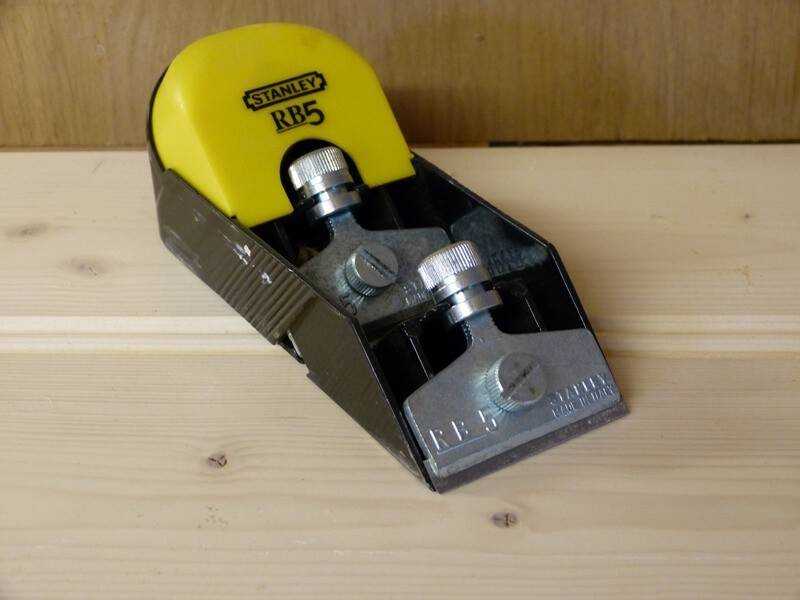

Фото ручного рубанка

Которые производят великолепные ковры по низким ценам, рекомендую оформить заказ здесь uz-carpets.ru

Имея многолетний опыт работы с древесиной, я разработал конструкции рубанков, которыми можно тонко и чисто строгать твердые породы без выровов.

Мои рубанки отличаются от обычных. Во-первых, я считаю, что при строгании более или менее ровных поверхностей стружколом не нужен, так как по-моему мнению на качество строгания влияют угол резания, ширина прорези колодки и острота режущей кромки железки. Во-вторых, в моих рубанках угол резания больше общепринятого (около 65°) и очень узкая прорезь (порядка 0,25 мм).

У некоторых рубанков, чтобы обеспечить тонкий край и предупредить износ в районе прорези, на подошве я прикрепляю накладку из латуни.

Из-за очень малого выхода лезвия мои рубанки лучше работают на плоских поверхностях. Но они тяжелее обычных, а железки быстрее тупятся. То есть получились специализированные рубанки, хотя практически ими можно строгать и мягкие породы.

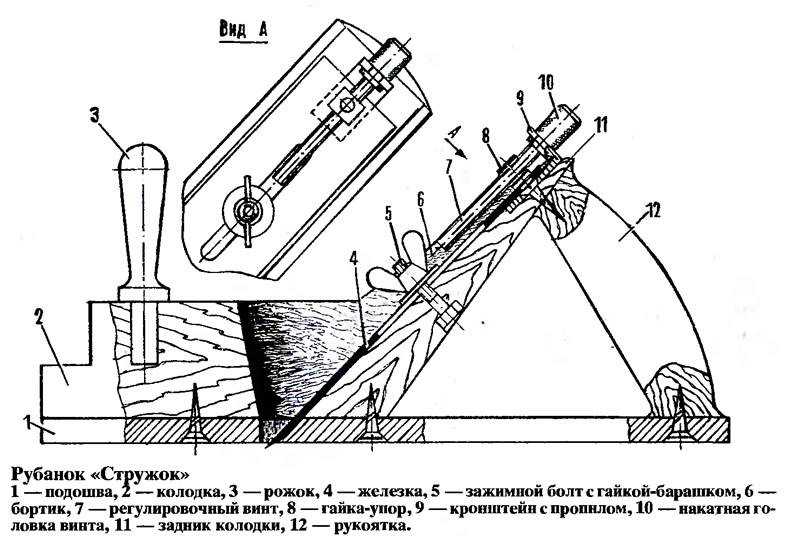

Сделать рубанок достаточно просто. Колодка состоит из трех дубовых деталей (фото 1). Центральная часть колодки шире железки на 1,5 мм, чтобы обеспечить поперечную регулировку.

На ней под желаемым углом размечаются леток и узкая прорезь – «ротик» (фото 2), а затем колодка распиливается на две части, желательно на ленточной пиле.

Леток надо прострогать, чтобы получить плоскую поверхность – «постель» (фото 3). Это решающая стадия изготовления рубанка, так как, чтобы облегчить настройку рубанка и работу с ним, леток должен быть без трещин и под прямым углом к боковым плоскостям.

После проверки часть колодки с летком приклеивается к одной из боковых сторон (фото 4). Затем этого, обеспечив нужную ширину прорези, приклеивается передняя часть колодки. Для этого, удерживая железку руками на постели, установите и прижмите на место переднюю часть колодки (фото 5).

Прорезь должна быть уже расчетной, даже если на подошве будет установлена латунная накладка. Потом приклейте другую боковую сторону колодки (фото 6). Когда клей полностью высохнет, чтобы получить щель нужной ширины, легкими проходами отфугуйте подошву. После этого, чтобы колодка получилась точно прямоугольной формы, отфугуйте остальные стороны и отделайте торцы (фото 7).

Разметьте место установки штифта, фиксирующего клин (фото 8), просверлите для него отверстия (фото 9) и на скользящей посадке вставьте обрезок дубового шканта Ø10 мм.

Под конец слегка скруглите ребра, чтобы колодка удобно лежала в руке (фото 10). Если на подошве надо установить латунную накладку, на циркулярке выпилите под нее соответствующий паз (фото 11). (Не забудьте вытащить железку!).

Все мои рубанки похожи на японские, ребра которых немного скруглены для удобства работы, но не настолько, чтобы они были бесформенными. В некоторых рубанках установлены железки японского типа, для которых не нужны ни клин, ни удерживающий его штифт (фото 12).

Большинством из них я работаю «от себя», но, в отличие от японских рубанков, моими рубанками можно работать и «на себя». Для этого я устанавливаю железку так, чтобы передняя и задняя части колодки были почти одинаковыми подлине.

Немного о моем способе заточки железки. Я затачиваю ее только на двух оселках: с очень мелким зерном и для доводки бритв. Подточку делаю на ощупь, и обычно на это уходит не более минуты. Кроме того, я считаю, что во время работы надо иметь несколько заточенных железок, чтобы не терять время на переточку.

По материалам журнала: «Делаем сами» (Автор идеи Сет Яновски)

Неважно, какой у вас рейсмус: сделанный своими руками или заводского производства. Мы расскажем, как подготовить этот традиционный разметочный инструмент к работе

Хотите снять небольшие фаски на краях столешницы или лицевой панели ящика? Это несложно сделать шлифованием, но при этом трудно добиться четкости и однообразия, а использование фрезера потребует

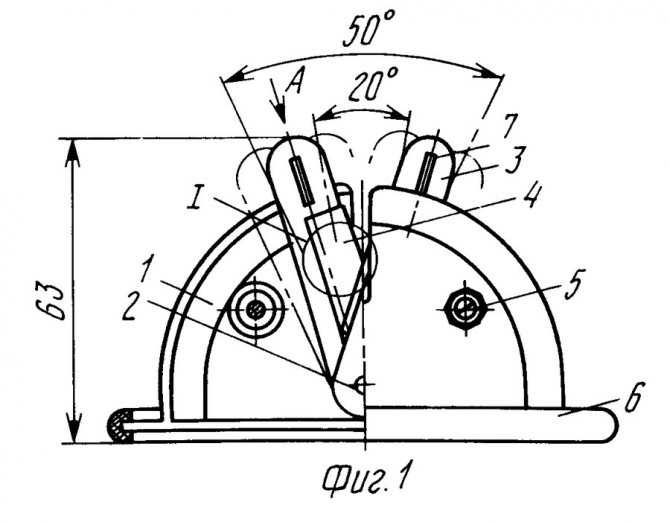

На первом этапе заточки инструмента обычно формируют на заточном круге фаску с профильным желобом (рис

1). На втором – на оселке затачивают и заправляют режущую кромку. Точила и круги. При точении

Шпунтубель – столярный инструмент, предназначеный для выборки узкого прямоугольного паза – шпунта на кромке или на пласти обрабатываемой столярной детали на заданном расстоянии от ее края. В процессе

На ленточной пиле трудно и опасно опиливать колодки для последующей их обточки. Чтобы облегчить эту работу, делают приспособление, напоминающее катающуюся каретку для бревен на пилораме.

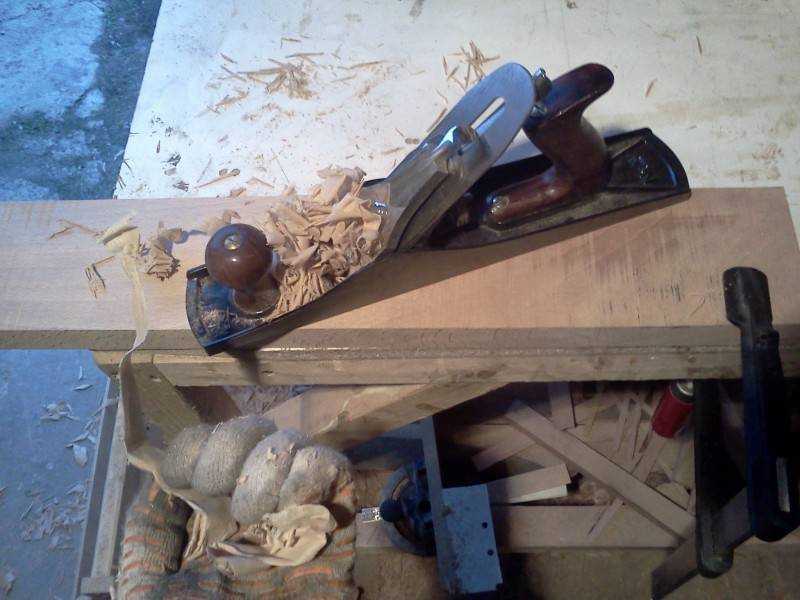

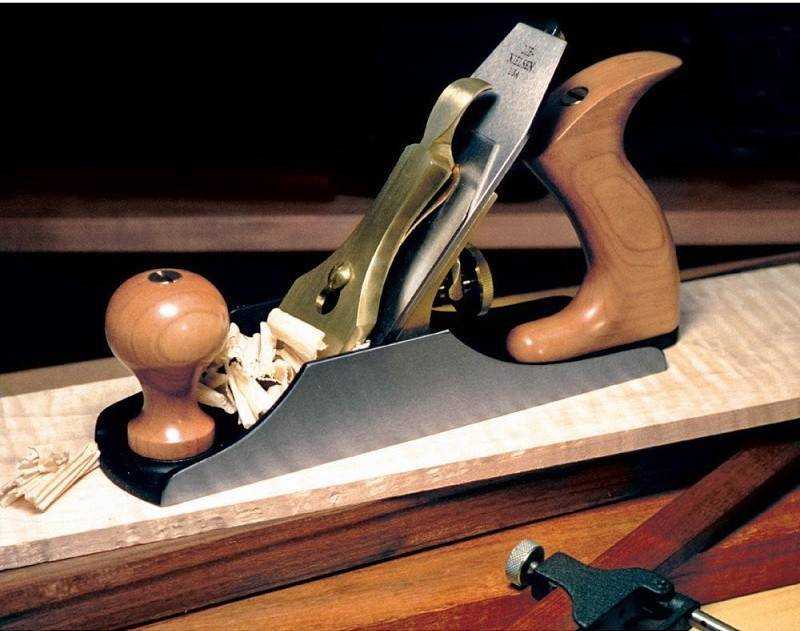

Фото ручного рубанка

Для большого количества людей работа с деревом приносит удовольствие. Приятно самому сделать стол для веранды или смастерить лавочку для сада. Следует знать, что это большой физический труд. Однако сегодня гораздо упростить работу можно с помощью использования электрических рубанков. Работать с таким инструментом может каждый, даже новичок.

Подобное приспособление появилось достаточно давно. Внешне современные электрические рубанки напоминают старые конструкции, но по производительности они превосходят механические конструкции в несколько раз.

С помощью электрического рубанка можно обрабатывать дерево, уменьшать толщину заготовок из древесины, строгать, подгонять, обрабатывать доски на станине, скашивать кромки. С помощью данного приспособления нет возможности обрабатывать большие поверхности, но в случае небольших объемов есть смысл использовать подобный инструмент.

Рубанок в большей степени предназначается для выравнивания поверхности из дерева, которая предварительно была грубо обработана. После выравнивания основания данным инструментом с изделия исчезнут все неровности и дефекты, в результате чего оно станет чрезвычайно гладким. Чистовая обработка дерева в большинстве случаев производится шлифовальным рубанком. При помощи данного инструмента также можно сделать паз или фаску в детали.

Изготовление подставки для электрорубанка

Работая с электрическим рубанком постоянно, рекомендуется иметь специальную подставку, которая подойдет для его хранения и установки инструмента на нее сразу после выключения.

Необходимость специальной подставки обусловлена тем, что металлический барабан с лезвиями после отключения питающего напряжения от электродвигателя инструмента останавливается не сразу, а через некоторое время (примерно 6 секунд). Весь этот период он еще движется по инерции. От массивности барабана и мощности используемого оборудования зависит сама инерционная продолжительность вращения. При этом ставить подошвой на стол или верстак электроинструмент нельзя, потому что можно не только повредить их поверхности, но и получить травму.

Чтобы все время, пока барабан останавливается, не держать в руках инструмент, нужно использовать подставку специальной конструкции. Главным элементом является паз шириной примерно 8 см, а глубиной 0,6 см. Он необходим, чтобы барабан свободно вращался до полной своей остановки. Точность расположения поставленного на подставку электрического рубанка (когда лезвия находятся над вырезанным пазом) обеспечивается наличием переднего упора из планки.

Необходимые инструменты и материалы

Чтобы сделать подставку самостоятельно, потребуются следующие инструменты:

• электрический лобзик, оснащенный пилкой для вырезания фигур;
• шуруповерт с набором бит;
• дрель со сверлами по металлу 3 и 4 мм диаметром;
• шило;
• пила ручная по дереву с мелкими зубьями;
• линейка или рулетка;
• угольник;
• карандаш либо маркер;
• фреза по дереву сферической формы;
• бумага наждачная;
• стамеска (достаточно с 3-4 сантиметровой шириной наконечника).

Для создания конструкции потребуются такие материалы:

• кусок доски длиной до 1 м, толщиной 20 мм, а шириной 140 мм;
• шурупы по дереву – 2 штуки 4 на 45 мм;
• планка из дерева шириной 30 мм, толщиной 20 мм, а длиной 140 мм;
• 4 самореза с большими шляпками 4 на 15 мм.

Все инструменты и материалы рекомендуется приготовить заранее перед изготовлением подставки, чтобы не отвлекаться по мелочам в процессе работы.

Последовательность создания

При изготовлении подставки под электрический рубанок действуют по следующему алгоритму:

1. Отрезают от доски пилой или электролобзиком фрагмент 50 см длиной.
2. По схеме, приведенной выше, размечают планку с доской.
3. Сверлят под шурупы (по нанесенным в нужных точках отметкам) отверстия, предназначенные для фиксации упора.
4. Примеряют используемую модель электрического рубанка к подготовленной заготовке основания подставки, отмечая по расположению барабана инструмента будущее размещение паза.
5. По разметке вырезают пилкой паз, делая его шириной примерно на 4 см большей, чем данный параметр у прорези под барабан. Надпилы производят по краям и в центре.
6. Стамеской удаляют древесину из паза и зачищают его.
7. Отпиливают электролобзиком лишнее от заготовки.
8. С помощью шурупов закрепляют передний упор. По краям закручивают 4 самореза, которые будут служить «ножками» подставки.
9. Наждачной бумагой шлифуют сделанную подставку, чтобы убрать шероховатости.

Закончив работу, следует убедиться, что паз сделан нужной ширины и глубины: для этого достаточно просто поставить электроинструмент сверху подставки и посмотреть сбоку на расположение барабана. При необходимости понадобится углубить либо расширить паз.

После выключения (когда барабан еще продолжает вращаться) инструмент ставят следующим способом:

• вначале опирают передний край подошвы рубанка в упор;
• только затем опускают электроинструмент на подставку.

Изготовление подставки не требует особых затрат времени, труда и денежных средств. Но такое приспособление облегчает работу.

Сделанные самостоятельно из электрорубанка рейсмусы и фуганки обходятся значительно дешевле своих заводских аналогов, но их функциональные возможности уступают фирменному оборудованию. Впрочем, их вполне достаточно для выполнения основных операций, для которых предназначены данные устройства. Практическое использование самодельных станков заметно ускоряет обработку дерева, улучшает ее точность и качество по сравнению с ручным применением электрического рубанка.

Описание процесса изготовления

Предлагаемый для изготовления своими руками рубанок имеет креативный вид, и довольно удобен в использовании. Изделие изображено на рисунке.

Материал пятки, носа и подошвы рубанка – ясень. Щеки и клин – дуб. Толщина рубанка должна быть равна ширине лезвия ножа, 20 мм.

Из доски ясеня, на рейсмусе изготавливают заготовку толщиной 20 мм, на которую при помощи шаблона из бумаги, карандашом наносят контуры будущего рубанка.

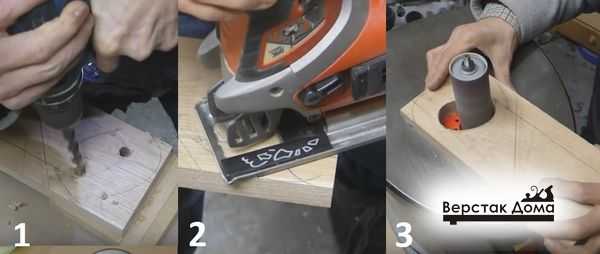

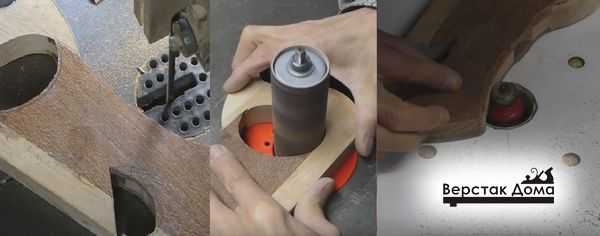

Затем необходимо вырезать отверстие для руки. Для этого:

1. При помощи дрели сверлят отверстия 10 мм под пилку;
2. Электролобзиком делают вырез для руки по размеченному контуру;
3. На шлифовальном станке обрабатывают внутреннюю поверхность отверстия.

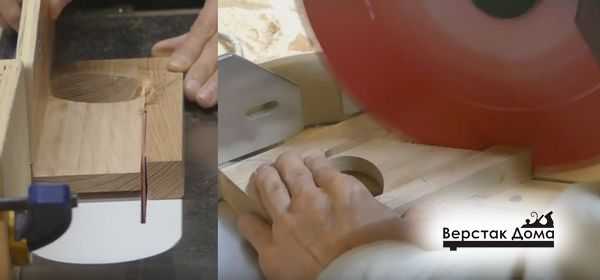

На фрезерном станке, с помощью пальчиковой фрезы с двух сторон заготовки прорезают выборки под щеки. Глубина выборки 5 мм.

На циркулярной пиле удаляют лишнюю верхнюю часть, и с помощью торцовки разрезают деталь на две половины – нос и пятку, по размеченной линии с наклоном 45 град.

Если в мастерской освоена такая операция, как заточка рубанка своими руками, то угол заточки лезвия должен быть равным 45 градусов, чтобы выступающая режущая кромка ножа была параллельна плоскости подошвы.

Далее своими руками изготавливают щеки. Они должны быть толщины, равной глубине выборки, (5 мм) и по ширине плотно входить в паз.

Для этого заготовку из дуба разрезают на две половины, с помощью рубанка зачищают поверхность и ребра.

Затем вставляют щеку в паз пятки, отмечают карандашом вырез под ручку, и на ленточной пиле отрезают лишнюю часть.

Аналогично делают вырез на второй щеке. На обеих щеках при помощи торцовки, ножовки и стамески вырезают отверстие для ножа.

Соединяют вместе щеку, пятку и нос будущего рубанка, отмечают при помощи столярного угломера линию на носу для отверстия под будущий клин, и удаляют лишний угол на торцовке.

На ленточной пиле обрезают заготовку пятки по размеченным контурам.

На следующем этапе необходимо своими руками склеить все части в единую конструкцию. Вначале к одной щеке приклеивают нос и пятку. Для этого, тщательно промазав клеем части, прикладывают и прижимают струбцинами. После высыхания, приклеивают вторую щеку с противоположной стороны.

После высыхания клея, на ленточной пиле окончательно обрезают заготовку по контуру и вручную обрабатывают внешние и внутренние грани на шлифовальном барабане. Полукруглой фрезой на фрезерном станке обрабатывают с двух сторон все острые края заготовки рубанка.

Клин изготавливают из дуба. Для этого размечают его контуры, вырезают на ленточной пиле и шлифуют.

В завершении, требуется тщательно вручную вышлифовать всю заготовку рубанка. Особенное значение имеет качество подошвы, которая является рабочей частью инструмента. От ее состояния зависит чистота обрабатываемой детали.

Обработка плоских сторон заготовки производится своими руками, при помощи наждачной бумаги, прижатой к идеально ровной поверхности. Для этого подойдет плита фуговального станка. Вначале шлифуют наждачной бумагой с зерном 100-150. Подошву доводят до «зеркального состояния» зерном 600-800.

Требования ГОСТа допускают отклонение плоской поверхности подошвы не более 0,12 мм на 100 мм длины. Не во всех производствах есть соответствующий измерительный прибор.

Важно! Для того, чтобы проверить качество поверхности рубанка своими руками, можно использовать самый тонкий щуп для измерения зазоров. Проверку проводят с двух сторон подошвы

Инструмент покрывают водостойким бесцветным лаком, и рубанок своими руками готов.

Части конструкции станка

Самодельный фуганок представлен сочетанием различных узлов, которые соединены вместе. Провести изготовление фуганка нужно с учетом нижеприведенной информации:

1. Основание. Оно представлено нижней частью, на которой проводится базирование различных узлов.
2. Боковая стенка. Она выступает в качестве несущего элемента, к которому крепятся для базирования различные узлы.
3. Стол задний или неподвижный. Этот элемент крепится к боковой стенки, образует плоскость движения заготовки.
4. Стол передний. Часто этот элемент может менять высоту расположения. Для этого создается специальный механизм.
5. Боковой упор. Он крепиться на заднем столе, основное предназначение заключается в направлении движения заготовки.
6. Распорные уголки. Они применяются для укрепления конструкции и повышения ее устойчивости.
7. Электрорубанок. Электрорубанок применяется в качестве основы при изготовлении конструкции.

Подобный механизм характеризуется довольно простой конструкцией. Для соединения отдельных узлов проводится применение различных крепежных деталей.

Сгорание кромок

Залог успеха при строжке кромок является равномерность нажатия на инструмент по всей его плоскости. Рекомендуется также при строжке не допускать разрыва стружки, производя движения рубанком вдоль волокон древесины.

Если попалась заготовка с неоднородной или тонкой структурой (такая, как корневая часть), то рекомендуем использовать особо сотрые ножи для ручного рубанка и непрерывно вращать заготовку во время строгания.

Узкую кромку строгать проще приложив единовременно несколько таких тонких досок. Благодаря этому увеличиться поверхность опоры рубанка, и будет проще контролировать правильность положения рубанка относительно обрабатываемой поверхности. Ведь в случае когда рубанок будет уходить от параллели с обрабатываемой поверхностью, то кромка получится закругленной.

Советы:

• Если необходимо снимать стружку большей толщины воспользуйтесь шерхебелем.

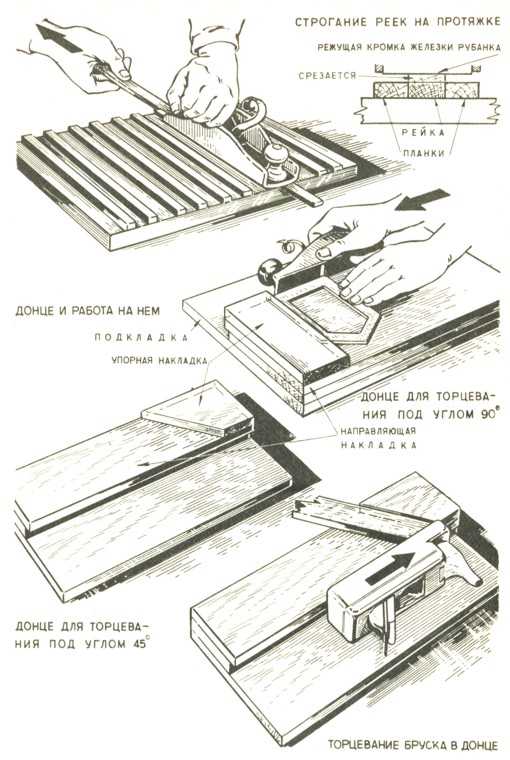

• Торец деревозаготовки проще строгать когда рубанок расположен под углом к его пластям.
• Прикрепив струбциной к кромкам обрабатываемой детали деревянные элементы вы исключите появления сколов.
• Постоянно производите поверку поверхности стальным угольников.
• Для обработки длинных заготовок используйте фуганок. Им можно производить строгание даже против волокон.
