Почему выбивает узо

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

Проверка тэна в стиральной машинке без мультиметра

Прежде всего, не забывайте про технику безопасности и перед любыми работами внутри машинки, не только отключайте автомат в щитке, но и вытаскивайте вилку питания из розетки.

Далее снимаете заднюю или переднюю крышку (в зависимости от конструкции), чтобы добраться до контактов тэна. ТЭН будет расположен в нижней части.

По краям подходят фаза и ноль, а в середине находится заземление.

Когда у вас под рукой нет даже мультиметра, для проверки обогревательного элемента просто откиньте фазный и нулевой проводники и заизолируйте их.

Теперь воткните вилку стиралки в розетку и включите автомат. Если машинка запустится, а автомат перестанет выбивать, то меняйте тэн.

Именно он и был причиной неисправности.

Правда имейте в виду, что некоторые СМА не работают без тэна. Он у них включен в одной цепи с клапаном подачи воды. В этом случае без тестера увы никак не обойтись.

4 Как избавиться от проблем с УЗО – 5 способов

Во-первых, покупайте модели с адекватной чувствительностью и величиной тока срабатывания. Для розеток в комнате это может быть вариант на 10 мА и 32 А. Для стиральной машинки и бойлера придется купить устройство на 30 мА м 40А. На входе в квартиру должен стоять автомат с параметрами 300 мА и 63 А. такие устройства адекватно реагируют на мощность подключенного прибора или линии. Во-вторых, соблюдайте правила подключения: самый мощный автомат – за счетчиком, УЗО средней мощности – на линии и отдельный прерыватель – перед мощным источником потребления. И в любом случае линию подключаем к клемме с литерой “L”, а нейтраль – к клемме с литерой “N”.

https://youtube.com/watch?v=nP6TWeNaaUE

В-третьих, щит с УЗО лучше разместить в отапливаемой зоне. Так вы убережете электронику от колебаний температуры и влажности. Если это невозможно, используйте влагозащищенный электрический шкаф. В-четвертых, разберитесь с проводкой. В старых домах линии просто не рассчитаны на современный уровень энергопотребления. И во время монтажа новой проводки не экономьте на проводах, обустройте отдельную ветвь для питания особо энергоемких приборов – стиральных машин, бойлеров, кондиционеров, электрокаминов. Не подключайте такую аппаратуру в общие розетки.

В-пятых, замените старые розетки и выключатели новыми узлами. Вполне возможно реакцию УЗО может спровоцировать искрение в месте контакта вилки и розетки или клеммы и пластины выключателя. Если вы будете следовать этим рекомендациям, ваши УЗО будут работать, как надо, в течение очень долгого времени.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Почему выбивает УЗО

Для начала вспомним принцип работы УЗО. К выходу устройства УЗО подключены фазный и нулевой провода, которые далее идут на нагрузку. Автоматика защиты сравнивает на выходе токи фазного и нулевого электропровода, и в случае расхождения (выше уставки), дает команду на исполнительное устройство, которое отключает потребителей электроэнергии от сети.

Причин срабатывания УЗО немало, и они зависят как от самого прибора, так и от различных внешних факторов. Выбивает УЗО, если в старой электропроводке с поврежденной изоляцией появилась утечка тока. Срабатывает УЗО также при сырых стенах с нарушенной изоляцией электропроводки.

Утечка тока возможна еще при наличии микротрещин в изоляции новой электропроводки. Механическое нарушение изоляции проводов может быть при проведении ремонта, что также является причиной срабатывания УЗО. Неисправность шнура электропитания прибора, сам бытовой прибор или электротехника, человек прикоснувшийся к корпусу неисправной стиральной машины, неправильный монтаж УЗО, неверный выбор по параметрам защитного устройства — все эти причины могут вызвать срабатывание защитного устройства.

Иногда неисправность самой кнопки «Тест» вызывает отключение защитного прибора. Даже соединение защитного заземления с рабочим нулевым проводником может вызвать отключение УЗО. Если электрощит установлен на улице, то при непогоде, в условиях повышенной влажности, возможно срабатывание защиты.

Расположение кнопки «Тест» на УЗО

Отрицательная температура также снижает чувствительность защитного устройства и даже может вызвать его полный отказ. Удар молнии и повышенная электризация воздуха вызывает утечку тока и срабатывание защиты. Не просохшая, сырая штукатурка и наличие микротрещин изоляции электропроводки может привести к отключению УЗО. Лучше в таких случаях подождать, пока не высохнет шпаклевка или штукатурка.

Что делать в случае срабатывания УЗО?

Одна из причин — это выход из строя УЗО, что бывает не так часто. Нет совершенных или вечных приборов. Прежде чем удостоверится в неисправности устройства, убедитесь в том, что с электрическими электроприборами и проводами цепи все в порядке.

Если под одним УЗО “сидят” несколько групп автоматических выключателей, ответственных за розеточные группы и группы освещения, производим следующею процедуру диагностики. Все рычажки на автоматических выключателях опускаем в низ, на функцию выключенного состояния. Включаем УЗО, затем, по очереди включаем автоматические выключатели. Если во время включения одного из автоматических выключателей  сработала защита, значит, в этой линии сети нужно отыскивать причину.

Нужно найти неисправный электроприбор

В той линии электрической цепи, в которой обнаружена проблема, отключаем все электропотребители из розеток. Снова включаем УЗО и автоматический выключатель, после чего по очереди включаем электроприборы в сеть, например, УЗО сработало на холодильнике. Итак, причина ясна – холодильник в ремонт. Тем временем УЗО и автоматические выключатели продолжают работать в штатном режиме.

Читайте следующие статьи про УЗО:

• Как отличить Дифференциальный автомат от УЗО?
• Принцип работы УЗО
• Какие типы УЗО существуют и в чем их различие?
• Как правильно подключить УЗО? СХЕМА

Почему выбивает УЗО при включении

Чаще всего срабатывание защиты вызывается неисправностями в электропроводке или нарушением изоляции электроприборов и появлением тока утечки. Давайте рассмотрим случаи рабочего срабатывания УЗО, сразу при включении.

4) Повреждение питающего кабеля

Одна из причин, почему срабатывает УЗО – это повреждение электропроводки. Например, вы сверлили стену и повредили проложенный внутри кабель.

Этот вид повреждений обнаружить и устранить труднее всего. В некоторых случаях придётся заменить часть проводов или всю электропроводку целиком.

Это повреждение может произойти в разных ситуациях:

• попадание влаги в распредкоробку;
• нарушение изоляции во время проведения ремонтных работ;
• перегрев скруток и нарушение изоляции в распределительных коробках;
• при выполнении проводки открытым способом на чердаке её могли погрызть мыши.

Информация! Старая проводка выполнялась проводами в резиновой изоляции, которая за много лет эксплуатации может пересохнуть и потрескаться, в результате чего мог появиться ток утечки из-за отсыревшей стены.

5) Неисправность электроприбора

Самой частой причиной отключения УЗО является неисправность электроприбора (стиральной машинки, водонагревателя и т.п.). При нарушении изоляции заземлённого корпуса, повреждении вилки или розетки появляется ток утечки, вызывающий срабатывание защиты.

Для определения неисправного устройства отключаются все электроприборы, подключённые к сработавшему дифференциальному реле. При отсутствии срабатывания производится последовательное подключение приборов к сети до повторного отключения УЗО. Устройство, вызвавшее срабатывание защиты, является неисправным и подлежит ремонту или замене.

6) Попадание человека под напряжение

При прикосновении человека к токоведущим частям через него начинает идти ток утечки. Это нарушает равенство токов, протекающих через УЗО и приводит к аварийному отключению.

Подобная ситуация возникает при прикосновении не только к фазному, но и к нулевому проводам. Напряжения на нулевом проводе недостаточно, чтобы нанести электротравму, но тока утечки, проходящего по цепи “ноль-человек-заземлённые конструкции” достаточно для аварийного отключения.

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

https://youtube.com/watch?v=C6IBlWCRbLw

Диагностика функциональности и поиск поломок

Решение проблемы возможно лишь после адекватной диагностики. Необходимо проверить правильность схемы подключения защитного прибора. Эту работу следует выполнять особенно тщательно, т.к. ошибки в монтаже чаще всего провоцируют ложные срабатывания механизма.

Зачастую УЗО выбивает даже после отключения всех электроприборов от сети. Это указывает на изначально неправильный выбор. Если установлено устройство на 32 А, его лучше заменить моделью на 64 А

Лишь опытный специалист способен найти поломку, не тестируя всю систему. Гораздо легче проверить ее пошагово:

• Необходимо отключить электропитание во всем помещении. Центральный рубильник находится в щитке. Если проблема возникла в квартире, то выключатель расположен в щите на лестничной клетке. После этого УЗО включают. В норме автомат должен сбросить его. Если нет – механизм устройства сломан, и его придется заменить.
• Стоит проверить кнопку «Тест». Центральный выключатель при этом должен оставаться выключенным. От выходных клемм автомата отсоединяют провода, включают рубильник. Показателем нормальной работы кнопки является положение «Включено» прибора. Если же флажок сбрасывается без нагрузок, то устройство неисправно.
• Далее нужно определить, насколько устройство соответствует токам потребления. В первую очередь отключают все приборы-потребители, а рычажок автомата включают. После этого нужно поочередно включать технику.
• Один из приборов может выбить УЗО. Если это происходит, нужно будет отремонтировать его или же купить защитное устройство, рассчитанное на большие допустимые токи.

Если УЗО выбивает при отключенных электроприборах, значит, проблема в проводке. Придется ее протестировать, чтобы определить поврежденный участок.

Распространенные неисправности УЗО

В устройстве защитного отключения присутствуют подвижные части. Механика у дешевых моделей не отличается надежностью. Если УЗО вводное, через него протекает ток всех потребителей квартиры, что неминуемо приводит к нагреву клемм и контактов реле. Эти факторы способствуют тому, что защитное устройство вышибает.

Сломалась кнопка «тест»

Кнопка «текст» используется для проверки работоспособности УЗО. Но часто она приводит к его неисправности. Проверять защитное устройство следует каждый месяц. Из-за частых испытаний кнопка «тест» подвержена ряду негативных факторов:

• заклинивание от слишком сильного нажатия или попадания пыли;
• поломка подвижных частей;
• попадание грязи на токопроводящие контакты кнопки.

Сломался механизм включения

Для выключения УЗО не требуется большого усилия. Рычажок воздействует на специальную защелку, освобождающую контакты. После чего устройство выключается. Если в этом механизме присутствует поломка, то возможны непроизвольные срабатывания УЗО.

Часто проблема проявляется при нагреве. Под действием тепла детали механизма изменяют свои геометрические размеры, что приводит к освобождению защелки и отключению УЗО. Другой фактор срабатывания — вибрация. Если механизм находится на грани, он сработает даже от легких постукиваний. При поломке же самого рычага или тяг, УЗО просто не включается.

Утечка тока внутри УЗО

Распространенная причина подобной неисправности — попадание в защитное устройство пыли и влаги. Это приводит к токам утечки в самом УЗО. Грязь способна передать электричество между любыми проводящими частями и даже подать фазное напряжение на контроллер устройства, что приведет к перегоранию электроники.

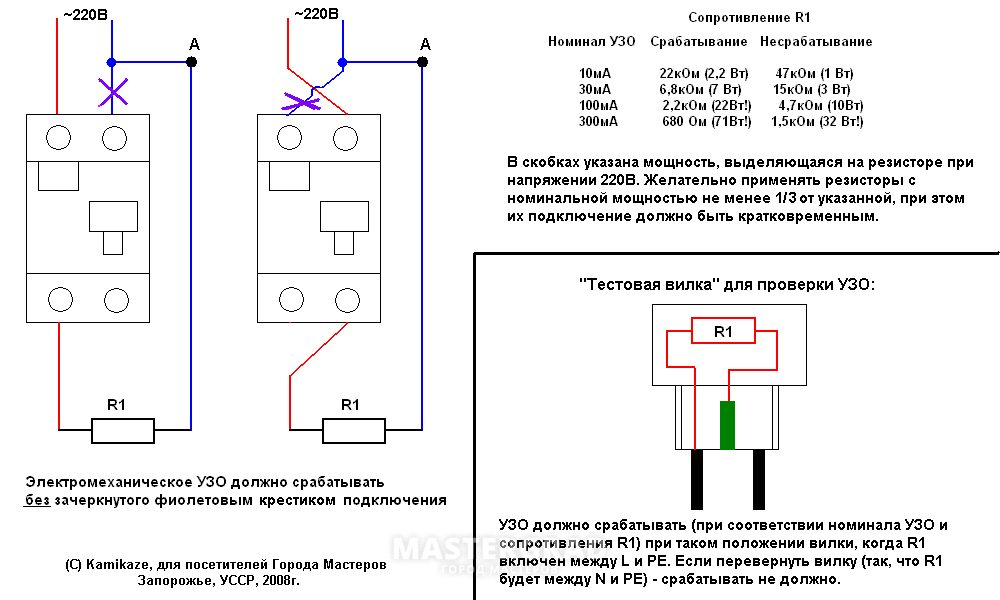

Проверка работоспособности УЗО

Неисправность характерна для устройств, находящихся не в щитке, а на открытом воздухе. В некоторых случаях для исправления ситуации достаточно снять защитное устройство и дать ему хорошенько просохнуть при температурах 30-50°C. Если сушка поможет, значит, проблема во влаге. В дальнейшем необходимо защитить устройство от попадания воды.

Срабатывание УЗО от некоторых бытовых приборов

Многие бытовые и промышленные аппараты оснащаются фильтрующими конденсаторами между проводами питания и корпусом прибора. Например, системные блоки ПК. Наличие конденсаторов вызывает ток утечки на землю. Обычно он достаточно мал, чтобы УЗО не выбило. Однако, если подобных приборов хватает, токи утечки на заземленные корпусы бытовых приборов сложатся и приведут к срабатыванию защитного устройства.

Подобное скорее относится не к неисправности УЗО, а к неправильному подбору

Выбирая защитное устройство, следует обращать внимание на ток IDn, при котором оно отключается

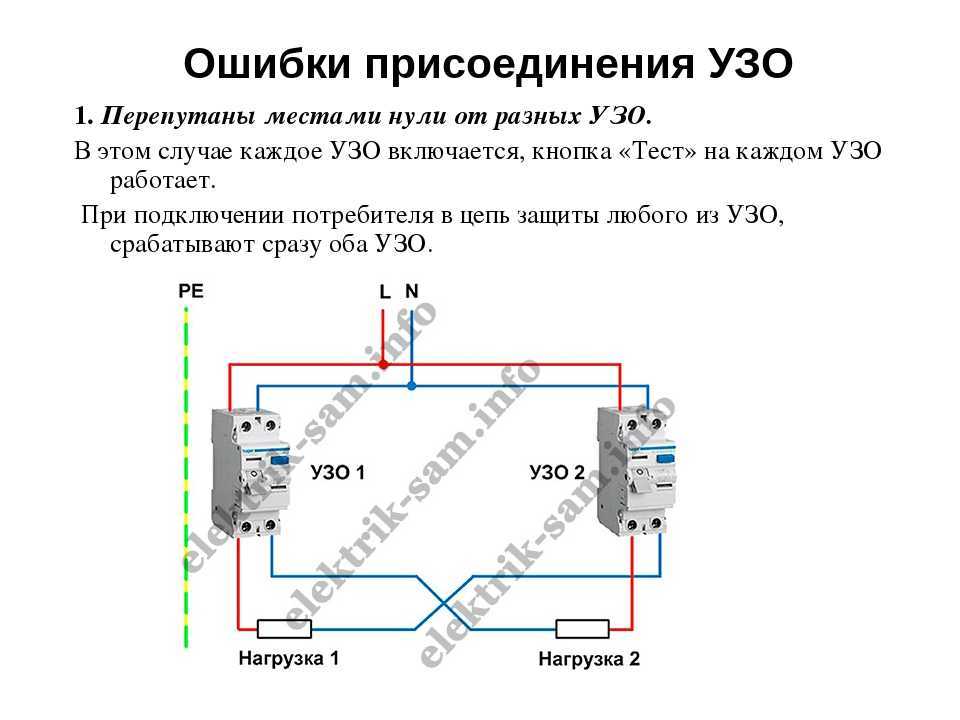

Неправильное подсоединение защитного устройства

Ошибки подключения выявляются сразу после монтажа УЗО или прочего электрооборудования. Например, ранее установленное защитное устройство стало выбивать после подключения розетки. Значит, проблема в ней

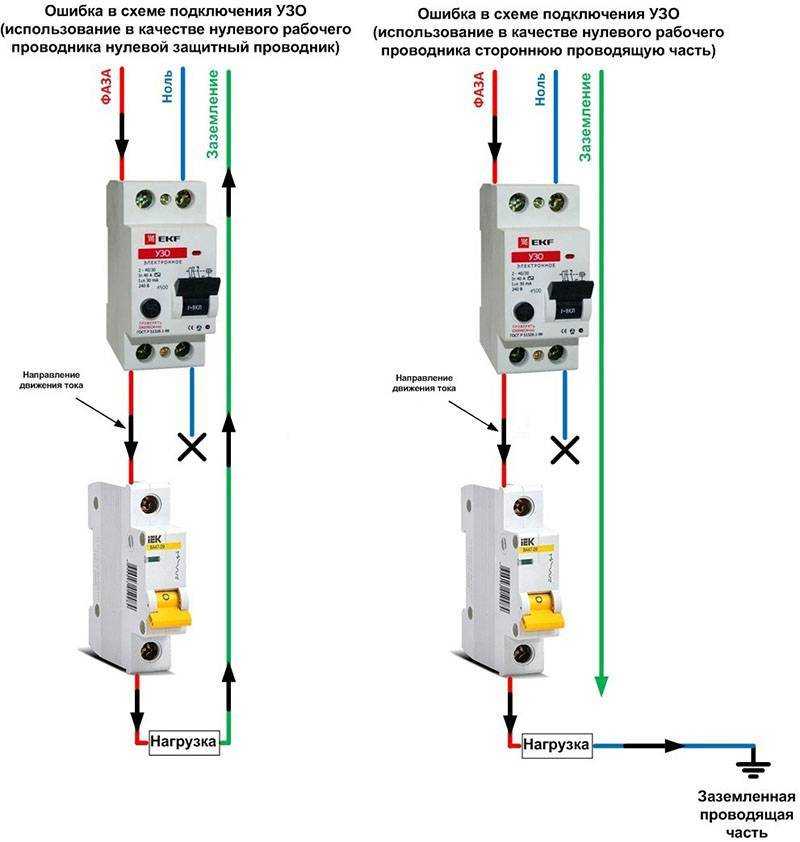

Необходимо обратить внимание на подключение фазного, нулевого и заземляющего провода в розетки

Другой вариант — выбивает новое, только что установленное УЗО. Прежнее защитное устройство работало корректно. В квартирной проводке никаких изменений не проводилось. В такой ситуации следует проверить подключение нового УЗО. Даже опытные мастера допускают ошибки.

Как распознать поломку в технике?

Жалобы на то, что СМА не включается, имеют самые разные проявления, которые могут сопровождать подобную проблему:

• при нажатии на кнопку «Пуск» агрегат не подает никаких сигналов;
• после включения моргает только один индикатор, а больше ничего не работает;
• после неудачной попытки запуска горят и мигают все световые индикаторы сразу.

Иногда машина щелкает и трещит, при этом мотор не работает, соответственно, барабан не вращается, вода не набирается и СМА не начинает стирать. Если вы удостоверились в том, что в стиральную машину беспрепятственно поступает ток, то необходимо провести ряд измерений. Они позволят выявить причину поломки внутренних элементов.

Отсутствие начала стирки часто связано с поломкой кнопки «Включение». Подобная проблема распространена в последних моделях СМА, в которых ток подается от сетевого шнура непосредственно к кнопке. Для того чтобы диагностировать исправность элемента, надо выполнить ряд несложных действий:

• отключить технику от электросети;
• поднять верхнюю панель агрегата;
• отсоединить блок управления, на котором находится кнопка;
• отсоединить участок подключения проводки и кнопки;
• подключить мультиметр и вычислить подачу электрического тока в режиме включения.

Если кнопка исправна, то прибор выдает соответствующий звук.

В случае когда техника включается и на ней загораются световые индикаторы, но при этом стирка не запускается, то вполне вероятно, что имеет место блокировка люка. Чаще всего СМА блокирует дверку в момент начала программы

Если этого не происходит, то стоит обратить пристальное внимание на данный узел. Для этого надо разобрать переднюю часть корпуса СМА и затем при помощи специального тестера замерить подведение напряжения. Если мониторинг подтвердит, что электрический ток проходит, но устройство при этом не работает, вам понадобится его заменить

Если мониторинг подтвердит, что электрический ток проходит, но устройство при этом не работает, вам понадобится его заменить.

Если механизм укажет на отсутствие напряжения, то, возможно, проблема связана с выходом из строя командоаппарата или рабочего электронного блока.

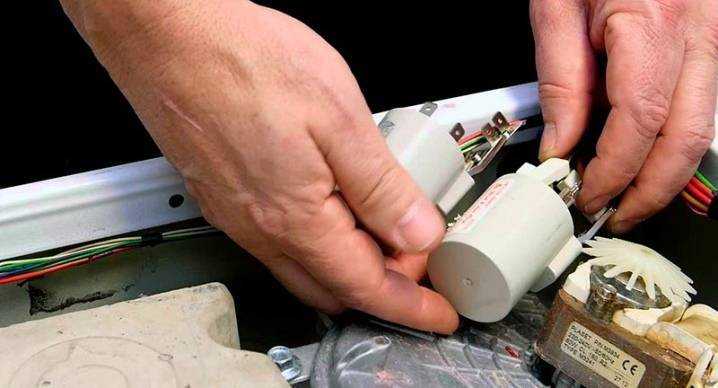

В любом агрегате имеется особый элемент, отвечающий за погашение электромагнитного излучения в ходе работы – он называется фильтр помех. Эта деталь защищает СМА от электрических волн, которые способны привести ее в нерабочее состояние. При поломке фильтра машинка не сможет включиться – индикаторы в данном случае не светятся.

Многие СМА имеют такую конструкцию, когда внутренние провода тесно соприкасаются, поэтому при сильном вибрировании техники они могут рваться и выпадать из гнезда. Для того чтобы определить участок повреждения, следует выполнить полную разборку СМА и использовать специальные тестеры.

Еще одна распространенная причина отсутствия стирки – неисправность электронной платы. Проверку ее работоспособности обычно производят только после того, как будут установлены точность подключения всех действующих микросхем, отсутствие повреждений проводки, вилки, а также механизма, отвечающего за блокировку дверки люка.

Если стирка перестала запускаться после перепада напряжения, то в самую первую очередь нужно проверить сетевой фильтр – он предупреждает перегорание электронной платы и очень часто страдает сам при неисправности в электрической сети.

Такую проверку осуществить довольно просто. Для этого нужно выкрутить с задней панели все крепежные болты и снять ее, затем отыскать сетевой фильтр (обычно он располагается сбоку), а затем внимательно осмотреть все ведущие к нему провода и контакты. Если вы заметите перегоревшие элементы или вздувшийся фильтр, то их придется заменить. Если проблему обнаружить не удалось – нужно прозвонить контакты мультиметром.

Если проверка не дала никаких результатов, а сетевое подключение работает, то следует перейти к диагностике командоаппарата. Вам придется разобрать этот элемент на мельчайшие детали и внимательно их осмотреть. Для этого надо выполнить несколько действий:

• вынуть командоаппарат и разобрать его;
• нажимая на расположенные по бокам фиксаторы, нужно открыть крышку и изъять плату;
• плату следует внимательно осмотреть на предмет подгорания, а затем при помощи мультиметра измерить сопротивление на контактах.

После этого останется только удостовериться в отсутствии мусора и посторонних частиц, визуально определить целостность рабочих элементов, при необходимости обработать их спиртом и собрать в обратном порядке.

Принцип работы устройства защитного отключения

УЗО предназначено для автоматического разъединения электроцепи, если показатели дифференциального тока на защищаемом участке превышают допустимые значения.

Принцип действия прибора несложен. Фазу и ноль подключают к выводам, и устройство сравнивает проводники по силе тока.

Прибор определяет утечку тока и реагирует на нее. Из-за особенностей назначения и функционирования его еще называют выключателем дифференциального тока (ВДТ)

Теоретически разницы быть не должно, но на практике погрешности есть. Если эта разница превышает допустимые значения, срабатывает механизм автоматического отключения.

Чтобы не было ложных срабатываний, важно изначально правильно подобрать прибор. Галерея изображений
Фото из
Есть несколько видов УЗО, каждый из которых обрабатывает ток заданной формы колебаний. На это указывает буквенная маркировка прибора

В бытовых электроцепях чаще всего устанавливают устройства типа АС. Это связано с синусоидальной формой тока, который проходит по линиям электропередач

На это указывает буквенная маркировка прибора. В бытовых электроцепях чаще всего устанавливают устройства типа АС. Это связано с синусоидальной формой тока, который проходит по линиям электропередач

Галерея изображений
Фото изЕсть несколько видов УЗО, каждый из которых обрабатывает ток заданной формы колебаний. На это указывает буквенная маркировка прибора. В бытовых электроцепях чаще всего устанавливают устройства типа АС. Это связано с синусоидальной формой тока, который проходит по линиям электропередач

Прибор улавливает минимальный ток утечки от 10 мА. Можно установить такое УЗО, но это не лучшее решение, т.к. устройство срабатывает при суммарном показателе. В частных домах и квартирах устанавливают множество электроприборов, поэтому возможны ложные отключения

В жилых зданиях обычно устанавливают приборы с током утечки 30 мА. Этого достаточно, чтобы защитить человека от удара электричества. Зачастую одного прибора не хватает, поэтому в большинстве частных домов монтируют несколько

Защитные устройства выбирают не только по техническим параметрам, но и по торговой марке. Приборы известных брендов нередко подделывают, поэтому следует покупать в надежных магазинах и проверять, насколько внешний вид соответствует оригинальным УЗО

Устройство типа АС

Разные типы УЗО для квартиры

УЗО с током утечки 30 мА

Оригинал и подделка УЗО известного бренда

Причины, по которым выбивает УЗО, могут быть самыми разными – от реальной утечки до ложного срабатывания. Качественный и правильно подключенный прибор работает без сбоев. Поэтому, как только он отключается, следует немедленно провести диагностику и устранить источник проблемы.

Как работает УЗО

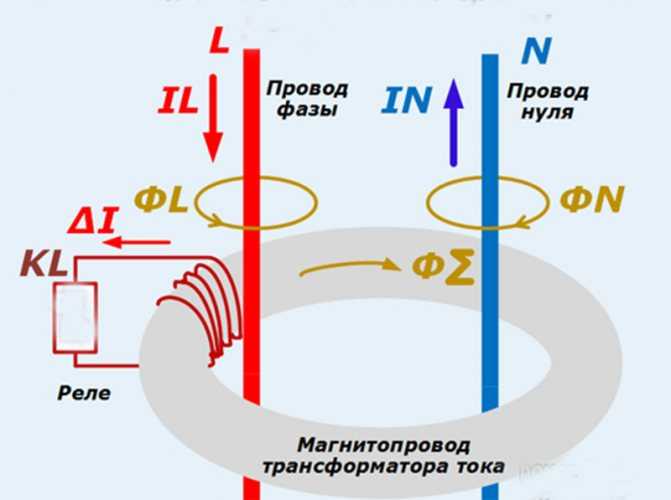

Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводнику. Если они равны, устройство работает в штатном режиме и пропускает питание на квартиру. Если отличаются, значит, где-то образовалась проблема. УЗО отключает напряжение на защищаемой линии.

Принцип работы устройства защитного отключения

Под проблемой подразумевается состояние, когда токи в фазном и нулевом проводниках неравны. Для сравнения этих показателей в УЗО предусмотрен специальный дифференциальный трансформатор. Его первичными обмотками являются фазный и нулевой провода, через которые ток поступает в квартиру. Они включены в противофазу. При одинаковых токах обмотки создают равные по модулю, но противоположные по направлению магнитные потоки. Их геометрическая сумма равна нулю. При неодинаковых токах магнитные потоки отличаются и наводят ЭДС на вторичную обмотку трансформатора. Сигнал вторички поступает на контроллер схемы, а с него на исполнительный орган — электромагнитное реле. Оно отключает выходную L клемму УЗО от входной.

Причины срабатывания УЗО

• Неправильное подключение. Это самая распространенная причина срабатывания УЗО. Срабатывания эти ложные и происходят лишь потому, что в схеме расключения УЗО допущены ошибки, исправив которые вы забудете о ложных срабатываниях. Схемы подключения вы можете посмотреть в паспорте к устройству или дождаться нашей следующей статьи, в которой мы подробно раскроем этот вопрос.
• Неисправности в электропроводке. Здесь вариантов достаточно много. Начиная с некачественного расключения распределительных коробок, когда монтажники зачищают кабель неприспособленными для этого инструментами и оставляют порезы на изоляции. В процессе монтажа и укладки такого кабеля в распределительную коробку жилы с нарушенной изоляцией могут соприкасаться, вызывая тем самым утечки. Устранять такие неисправности впоследствии очень тяжело. Достаточно в самом начале выполнить монтаж грамотно и распределительная коробка не побеспокоит вас никогда. Отгоревшие контакты в розетках, выключателях и самом электрическом щите. Они могут быть не только отгоревшими, но и расключенными так же, как и распределительные коробки. Кабель зачищают канцелярским ножом, на первый взгляд порез не заметен, или на него усердно стараются не обращать внимания. Розетку с таким кабелем подключили, установили в подрозетник, а фазная жила слегка коснулась корпуса розетки или выключателя. Здравствуй монтажник, я ток утечки, прошедший через жильцов квартиры и передаю тебе от их лица привет, сами они его передать уже не могут.
• Изношенный кабель электроприборов. Вилки и места входа кабеля в электроприбор. Как бы не старались производители бытовой и другой техники делать соединения максимально подвижными дабы избежать перетирания кабеля – рано или поздно это случается. Внешне бывает достаточно сложно увидеть нарушение первой изоляции, находящейся внутри кабеля. Оно возникает в следствии многократного перегибания в одном и том же месте. Чаще всего это рядом с вилкой и на месте входа кабеля в сам прибор. Такую неисправность редко увидишь на стационарно устанавливаемой технике, чаще на мелких бытовых приборах, которыми мы пользуемся постоянно – утюги, фены, блендеры. В результате частых изгибов внутри нарушается изоляция и жилы могут соприкасаться кратковременно или постоянно друг с другом, вызывая тем самым ток утечки, а то и вовсе короткое замыкание.
• Бесстрашие человеческое. Другими словами, не надо лазить туда, не знаю куда, не отключив при этом напряжение. Но тут все просто, если все таки полезли и УЗО сработало – аплодисменты в сторону УЗО, оно спасло вам жизнь, протрите его тряпочкой, а лучше просто сдуйте пыль. Проводить работы под напряжением может только специально подготовленный персонал.
• Неисправность самого УЗО. Увы, ничто не вечно под луной и брак никто не отменял. Само УЗО может изначально оказаться неисправным либо придти в негодность в процессе эксплуатации.
