Вентиляция: виды, особенности, монтаж

Принцип работы вентиляции и кондиционирования

Совмещение принципов вентиляции и кондиционирования по праву считается самым оптимальным решением для создания комфортных условий в помещении. Такой подход обеспечивает создание подходящего микроклимата, его постоянство и автоматическое поддержание на протяжении длительного времени.

Одним из удачных примеров в этой области выступает канальное вентиляционное оборудование. Например, канальные кондиционеры позволяют подмешивать приточный воздух и подавать его вместе с кондиционируемым. Кроме того, одновременную вентиляцию и кондиционирование помещений обеспечивают установки типа центральный кондиционер. Они производят полную обработку наружного воздуха и подают его в помещение — в этом и заключается принцип работы вентиляции и кондиционирования.

Рисунок 3. Схема приточно-вытяжной установки центрального кондиционирования с рекуператором воздуха.

Ещё более сложный пример — приточно-вытяжная установка центрального кондиционирования с рекуператором воздуха (см. рисунок 3). Она не только обеспечивает вентиляцию помещений, охлаждение и нагрев воздуха в летний и зимний периоды, но и позволяет сэкономить на эксплуатационных затратах. Входящий в её состав рекуператор позволяет нагревать холодный наружный воздух за счёт более теплого вытяжного и охлаждать летний наружный воздух за счёт более прохладного вытяжного. Всё это приводит к снижению энергозатрат на вентиляцию в среднем на 40-60%.

Особая приточная вентиляция, способная работать в конкретном месте

Данная система получила название «воздушного душа». Иначе говоря, это воздушный поток, имеющий определенное направление и высокую скорость. Данные системы должны направлять свежий воздух прямо на место выполнение работы. От их работы зависит уменьшение нагрева окружающей среды. Такая вентиляция способна производить обдув рабочих, которые вынуждены работать при мощном тепловом излучении.

Местную вентиляцию устанавливают на участках здания, которые отгорожены раздвижными ширмами, куда проводится нагнетание воздуха, имеющего пониженную температуру.

Схемы естественной вентиляции.

Чаще всего данный тип кондиционирования применяется в промышленности. Вентиляция становится воздушной завесой, своеобразной воздушной перегородкой, отделяющей ворота или горячие печи.

С ее помощью можно направить воздушный поток в нужном направлении. Установка подобной вентиляции менее затратная, если сравнивать с общеобменной. В заводских цехах, когда происходит обильное выделение вредных примесей, чаще всего монтируют смешанную систему.

ВЫГОДА УСТАНОВКИ ТЕКСТИЛЬНЫХ ВОЗДУХОВОДОВ

Несмотря на большое разнообразие типов и материалов, на сегодняшний день наибольшим спросом у частников и предпринимателей пользуется текстильная система отвода и подачи воздуха. Это связано не только с дешевизной тканевых аналогов, но отсутствием распространенных недостатков, присущих металлическим и пластиковым системам.

Преимущества тканевых диффузоров заключаются в следующих особенностях:

· Сквозняки . Находясь в непосредственной близости к металлическим воздуховодам, человек часто подвергается сквознякам, которые ведут к болезням и простуде, герметичность и равномерность подачи воздуха через тканевые воздуховоды исключает образование сквозняков и снижает риск заболеваний.

· Шум. Благодаря высокому качеству, прочности и эластичности ткани, текстильные системы обладают отличными шумоабсорбирующими свойствами, что полностью исключает аэродинамический шум от рабочего вентилятора.

· Конденсат. Высокая паропроницаемость ткани на поверхности трубопровода не позволяется выделяться конденсату, что предотвращает развитие грибка и других микроорганизмов.

· Монтаж. Высокая эластичность, податливость ткани упрощает процесс монтажа и позволяет легко регулировать длину и изгибы секции воздуховода по всей длине рукава.

· Доступность. Цена текстиля в значительной мере ниже, чем металлических или пластиковых деталей. Итоговая стоимость монтажа текстильного воздуховода включает затраты на установку, поскольку сама ткань воздуховода обойдется крайне дешево.

Высокая эффективность, удобство и простота установки тканевых воздуховодов делает их одними из самых популярных типов для систем вентиляции и кондиционирования и позволяет применять не только в жилых помещениях, но и в общественных местах, на производства, пищевых предприятиях, кафе и ресторанах.

Также в разделе FAQ вы можете найти ответы на интересующие Вас вопросы, такие как:

Источник

Конструктивное исполнение

Приточно-вытяжные установки делятся на системы для горизонтальной, вертикальной и универсальной установки. Автоматика позволяет плавно или постепенно регулировать производительность агрегата, мощность нагревателя, а также устанавливать таймер для автоматической работы.

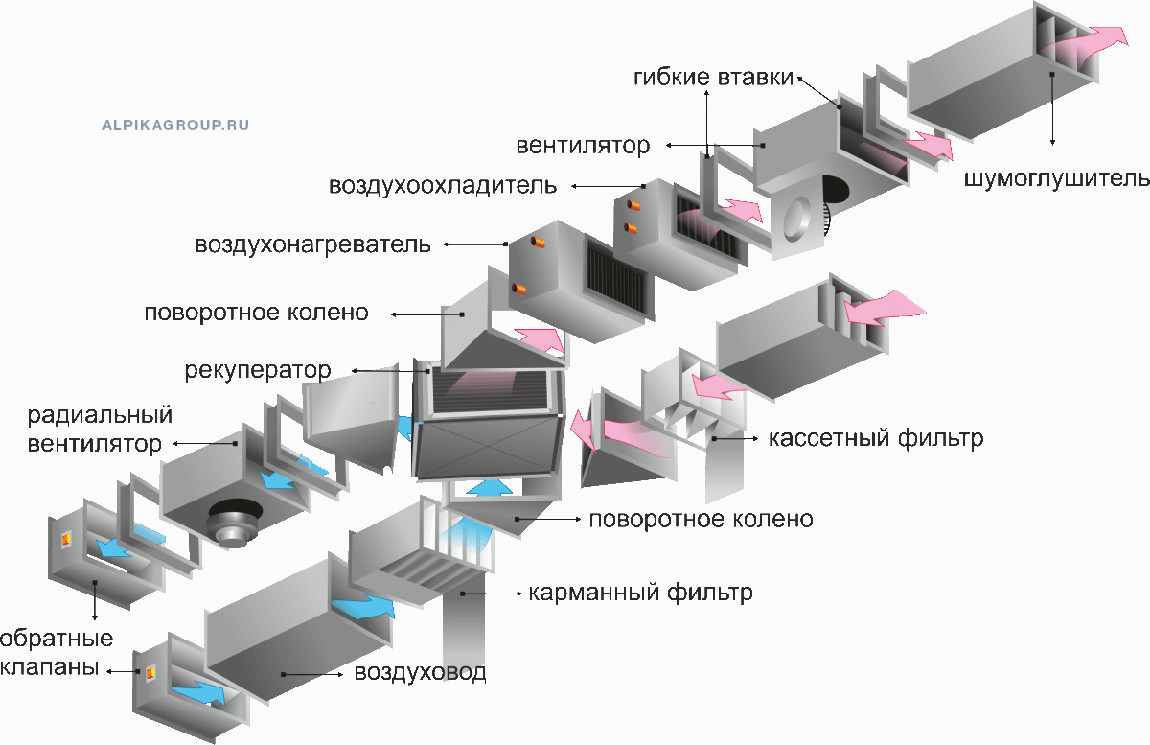

Система приточно-вытяжной вентиляции состоит из следующих элементов:

• вентилятор – подача воздуха в помещение и поддержание необходимого давления в вентиляционных каналах
• фильтр – защита установки, а также фильтрация воздуха
• система управления – позволяет гибко и эффективно управлять системой
• Глушитель – снижает уровень шума установки
• Воздухозаборник – предотвращает поступление наружного воздуха в помещения, когда система выключена.
• нагреватель (воздухонагреватель) – нагревает подаваемый воздух зимой
• термо- и акустические панели – снижают уровень шума и повышают эффективность.
• воздуховоды – распределяют воздух в помещениях
• диффузоры – подготовленный воздух из вентиляционных каналов проходит через них непосредственно в помещение
• Воздуховоды – через них воздух поступает в систему; они защищают установку от попадания инородных тел, а также выполняют декоративную функцию

Виды воздуховодов для вентиляции

Вентиляционные системы включают в себя множество устройств, соединенных каналами воздуховодов. Они являются неотъемлемой частью естественной и механической вентиляции. Их основная функция — перемещение воздушных масс для создания комфортного микроклимата.

Эффективность их работы напрямую зависит от трех факторов.

• Форма воздуховода;
• Материалы, используемые при их изготовлении;
• Размер секции устройства.

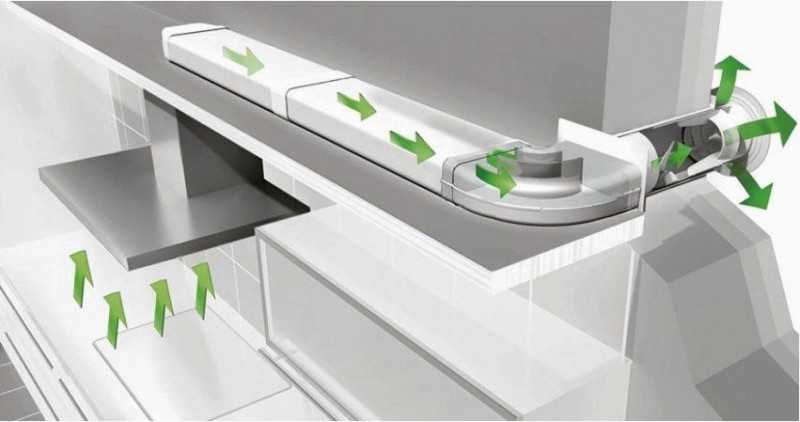

Пример пластикового воздуховода в кухонной вытяжке

Классификация воздуховодов по типу материала:

1. Металлические — используются в промышленных установках. Выдерживает большие нагрузки;
2. Пластик — используется в любом помещении. Главный плюс этого типа в том, что из такой конструкции можно собрать каналы нужной конфигурации. Этот материал также обеспечивает высокий уровень шумо- и теплоизоляции.

Классификация по типам секций:

1. Прямоугольный — простая установка. Прямые линии не требуют дополнительного монтажа;
2. Круглые — выпускаются в широком диапазоне размеров и занимают небольшие площади.

Используйте гибкие гофрированные воздуховоды в системах вентиляции

До сих пор существует разделение на жесткие и гибкие воздуховоды. Там, где требуется разделение каналов, используется гибкость. Для установки требуется дополнительное крепление. В большинстве случаев только сочетание различных типов воздуховодов дает желаемый результат.

Расчет, схема и монтаж вытяжной вентиляции

Установка любого вида вентиляции – довольно трудоемкий процесс. Только обученные специалисты могут правильно подойти к этому вопросу.

Методы расчета параметров систем вентиляции

Начинать всегда следует с расчета вытяжной вентиляции. Для этого нужно знать, какое количество воздуха необходимо принудительно удалить из помещения. Существуют государственные и санитарно–гигиенические нормы, регламентирующие нормативы в данной области.

Статья по теме:

Опытный инженер всегда знает, где найти необходимую информацию. Пользуясь опорными сведениями и таблицами, он рассчитает количество циркулируемого воздуха и то, какими параметрами он должен обладать. Система вытяжной вентиляции жилого дома рассчитывается с учетом этих правил. Для этого используется несколько основных методов: по площади помещения, по кратностям и по СНиП.

Стоимость монтажа приточно вытяжной вентиляции

Вентиляционная система может стоить дорого, кроме того, доступ к ней чаще всего ограничен, и исправлять ошибки бывает непросто. Всё это говорит в пользу того, чтобы для установки нанять команду специалистов, которые дадут гарантию на выполненную работу.

Конечная цена услуг всегда будет складываться из сложности отдельных этапов.

Придётся ли бурить стены? Будут ли высотные работы? Сколько трасс, какой длины и какое количество элементов будет в сети?

• Монтаж каждой дополнительной ветки будет стоить 900-2000 руб. В среднем – 250-450 рублей за м3 воздуховодов.
• Высотные работы обойдутся в 6-12 тыс. руб.
• Установка рекуператора обходится в 5-25% от его цены.

Основы расчета вентиляции в частном доме

Начинать проектирование вентисистемы нужно с изучения санитарных нормативов и правильного расчета. Для расчета естественной вентиляции используют следующую последовательность (все величины измеряются в кубометрах в час):

1. В соответствии с санитарными нормативами определяют необходимый объем воздуха, поступающего в помещения.
2. По тем же критериям рассчитывают объемы исходящего потока через систему вытяжки.
3. Производят сравнение двух полученных величин и берут для дальнейших расчетов большее значение.
4. Замеряют высоту будущего общего канала вытяжки для естественной вентиляции .
5. Исходя из количества и производительности каналов из каждого помещения в доме производят расчет размеров общего вытяжного канала.

Таблица нормативов для жилых помещений

При расчете воздухообмена следует учитывать работу механической вытяжки на кухне

Кроме того, с особым вниманием следует отнестись к расчетам для ванной, туалета и помещений, не имеющих окон, таких, как подвал, гардеробная и котельная

Для упрощения расчетов вы можете использовать специальные калькуляторы и программы. Одна из самых популярных программ — Vent-Calc v2.0. Как работать в ней в нескольких роликах подробной видеоинструкции:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Виды вентиляции, преимущества и недостатки каждого, чем отличаются

Вентиляция в квартире делится на разные виды. Рассмотрим каждый процесс более подробно, чтобы разобраться во всех нюансах. Итак, вентиляция бывает:

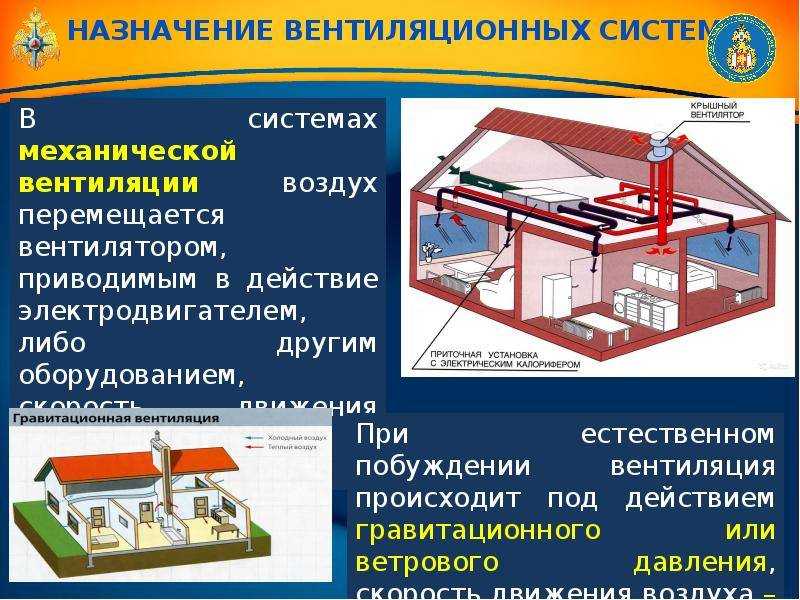

• по организации перемещения воздуха – механическая и естественная;
• по назначению – приточная, вытяжная, приточно-вытяжная;
• по обслуживанию – местная и общеобменная;
• по конструкции – канальная и бесканальная.

Каждому человеку предпочтительнее своя система вентиляции в квартире.  Все системы имеют разное оборудование и могут иметь функцию шумоподавления или подогрева. Воздухообменный процесс обеспечивается разными видами вентиляторов, фильтров, тепловых завесов, воздухоотводов и клапанов. Рассмотрим вышеуказанные виды вентиляции более подробно.

Естественное вентилирование

Этот процесс в квартире осуществляется за счет разных температур и разного давления внутри комнаты и снаружи. Температура внутри комнаты выше, поэтому использованный кислород поднимается вверх и выходит через вентиляционные шахты. Более холодные потоки воздуха с улицы затягиваются внутрь дома.

Преимущества:

Не нужно приобретать дополнительное оборудование. Исключены поломки, практически не требуется участие человека. Функционирует без шума и может сочетаться с вентиляционной техникой.

Недостатки:

Слабая интенсивность воздухообмена, обменные процессы происходят с недостаточно скоростью. Может образоваться конденсат и грибок. Этот вид вентилирования невозможно регулировать. Если за окном нет ветра и разница в температурах не большая, то воздухообмена не получится.

Механическое вентилирование

Этот способ перемещения воздушных масс внутри дома является более эффективным и управляемым. Его также называют «принудительная вентиляция в квартире». Для этого применяют различные устройства – компрессоры, насосы и вентиляторы. У механического воздухообмена есть следующие разновидности:

• приточный – передает кислород с улицы внутрь квартиры;
• вытяжной – выводит отработанный воздух на улицу  через вытяжные устройства;
• приточно-вытяжной – создает работу в обоих направлениях.

Преимущества:

Автономная работа, не зависит от посторонних факторов – ветра, температуры воздуха. Приток кислорода, проникающий в здание, может обрабатываться от грязи, увлажняться или прогреваться.

Недостатки:

Оборудование для механического вентилирования стоит достаточно дорого. Кроме того, ему требуется постоянный технический осмотр.

Приточные системы

Обеспечивают перемещение кислорода в квартире, в них входит:

• оборудование для приема воздуха;
• приборы для охлаждения и нагрева воздушных потоков;
• фильтры для удержания пыли;
• устройства для подавления шума.

Преимущества:

Есть функция регулирования температуры и объемов поступающих воздушных потоков. Высокая функциональность и компактные размеры. Есть возможность одновременного очищения и подогрева воздуха.

Недостатки:

Система требует подавления шума. Нужно отдельное место для установки оборудования, а в квартирах со свободным местом могут быть трудности. Нужен ремонт и техобслуживание.

Вытяжные системы

Вытяжные вентиляции в квартире могут работать механическим образом или естественным (по вентиляционным каналам). Установки делятся, также, на местные (вентиляция в квартире в стене) и общеобменные (в пределах здания). Все перечисленные вытяжные системы являются канальными, им необходим воздуховод.

Преимущества:

Можно следить за объемами исходящего воздуха и контролировать его. Нет привязанности к изменениям погоды. Легкость монтажа, устанавливаются в частный дом и квартиру.

Недостатки:

Нельзя регулировать попадающий в квартиру воздух. Установка оборудования и его эксплуатация связана с большими финансовыми затратами.

Приточно-вытяжные системы

Приточно-вытяжная вентиляция в квартире обеспечивает одновременно вывод и подачу воздуха с помощью специальных устройств. Этот тип вентиляции является самым энергозатратным. Для сохранения комфортной температуры в этой системе используют рекуператоры тепла. Эти устройства греют входящие потоки за счет тепла исходящих. Воздушные массы не смешиваются между собой, и в дом приходит только чистый кислород.

Преимущества:

Эффективно очищает воздушные потоки и создает комфортную атмосферу для жизни людей. Полностью безопасно в применении. Подходит для частных домов и квартир.

Недостатки:

Установка техники и ее обслуживание стоят дорого. Нельзя использовать с оборудованием для кондиционирования. Технику нужно устанавливать в отдельном техническом помещении, чтобы подавлять шум от ее работы.

Расчёт параметров локальных вытяжек

Для поглощения опасных для человеческого здоровья выбросов и испарений устанавливают отсосы, выполненные в виде зонтов. Если их сложно приобрести, то всегда можно изготовить, подготовив соответствующий чертеж.

На первом этапе определяются следующие данные, параметры:

• площадь выделения вредных веществ – a * b, а также диаметр зонта – d;
• скорость перемещения воздуха на участке работы — VB;
• расчет местной вытяжной вентиляции проводится с учётом скорости всасывания в зонт – Vз
• высота установки конструкции над источником выделения опасных загрязнений обозначают Z.

Одним из ключевых параметров, определяющих эффективность поглощения вредных веществ является высота установки вытяжного зонта. Инженеры рекомендуют подвешивать его как можно ниже к рабочей зоне, чтобы все испарения и выделения эффективно поглощались и отводились.

Установку вытяжной вентиляции выполняют, ориентируясь на следующие размеры зонта:

D = 0.8×Z+d, с учётом других параметров – A = 0.8×Z+a, при этом B = 0.8×Z+b.

Оптимальный уровень раскрытия зонта – 60 градусов. При таком значении исключается опасность образования застойных зон. Если речь идёт об очень низком помещении, лучше увеличить угол раскрытия до значения в 90 градусов. Что касается высоты нижней кромки, то она составляет от 180 см. Подключение вытяжки к вентиляции осуществляется таким образом, чтобы образовался доступ к откидным шторам с 3-х сторон.

Для помещений, где скорость движения воздушных масс составляет от 0.4 м/с, зонт лучше дополнить специальными шторами откидного типа. Представленные расчётные данные помогут точнее определить стоимость готового изделия, а также определиться с подходящим оборудованием. Впрочем, перед тем как подключить вытяжку к вентиляции, лучше проконсультироваться со специалистом, который может провести соответствующие расчёты, порекомендовать конкретные модели устройств.

Стоимость монтажа приточно вытяжной вентиляции

Конечная цена услуг всегда будет складываться из сложности отдельных этапов.

Придётся ли бурить стены? Будут ли высотные работы? Сколько трасс, какой длины и какое количество элементов будет в сети?

• Монтаж каждой дополнительной ветки будет стоить 900-2000 руб. В среднем – 250-450 рублей за м3 воздуховодов.
• Высотные работы обойдутся в 6-12 тыс. руб.
• Установка рекуператора обходится в 5-25% от его цены.

Цены

• Монтаж приточных установок от 13 000 руб
• Монтаж приточно-вытяжных установок от 20 000 руб
• Монтаж вытяжных установок от 1 100 руб
• Монтаж воздуховодов от 150 руб
• Монтаж вентиляторов от 3 000 руб
• Монтаж решеток и автоматики от 300 руб

Виды приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция может быть реализована различными способами, выбор которых обусловлен назначением и спецификой помещений. Основным критерием становится объем воздуха, подлежащего замене в единицу времени. Кроме этого, учитываются внешние условия — температура, климат, атмосферные проявления и прочие факторы.

Существуют готовые комплексы, обеспечивающие работу вентиляционной системы в определенном режиме. Имеется также возможность создания или реконструкции уже существующей системы, способной обеспечить потребности данного помещения, обладающего собственной спецификой. Рассмотрим наиболее распространенные виды вентиляционных систем:

Система с рекуператором

Рекуперация — это процесс передачи тепловой энергии от вытяжного воздушного потока к приточному. Существуют разные виды рекуперационных установок, выполненных как в виде самостоятельных блоков, так и включенных в состав многофункциональных вентиляционных агрегатов.

Практически процесс выглядит следующим образом:

• вытяжной поток перед удалением из помещения подается в рекуператор
• приточный воздух, прошедший очистку от пыли и прочих нежелательных компонентов, поступает в рекуператор
• происходит теплообмен между двумя потоками
• отработанный воздух выводится наружу, а свежий поток поступает в помещения

Эффективность процесса зависит от разницы температур обоих потоков. Иногда одной рекуперации хватает на полноценную подготовку приточного воздуха, но в зимнее время приходится задействовать калориферы для дополнительного подогрева. Рекуперация позволяет значительно снизить расходы на подогрев приточного воздуха, хотя полностью заменить его она не в состоянии.

Система с кондиционированием

Вентиляционные системы, обладающие возможностью кондиционирования воздуха, представляют собой обычные приточно-вытяжные линии с установленным дополнительным оборудованием. Обычное кондиционирование не является частью воздухообмена, поскольку оно оперирует уже имеющимся воздухом, не осуществляя подачу или удаление потоков за пределы данного помещения. При этом, оно поддерживает заданный режим микроклимата, позволяя снизить нагрузку на основные узлы вентиляции.

Если кондиционирование встроено в систему вентиляции, на него ложится ответственность на подготовку потока к подаче в помещения. В задачу входит поддержание заданной температуры (иногда к основной функции добавляется регулировка влажности). В зимнее время производится подогрев, в летнее — охлаждение.

Система с принудительным охлаждением

Вентиляционные системы с охлаждением воздуха используются в горячих цехах производственных предприятий — в металлургии, перерабатывающей промышленности и прочих технологических системах, отличающихся избыточным тепловыделением. Кроме того, принудительное охлаждение применяется в системах обслуживающих ледовые дворцы, продовольственные склады, хранилища с заданным температурным режимом.

Как правило, охлаждение выполняют специальные холодильные установки, представляющие собой испарительные узлы холодильной системы. Расходы на охлаждение заметно ниже, чем на подогрев, возможно использование стандартного климатического оборудования.

Естественная приточка и вытяжка

Естественная вентиляция представляет собой подачу или вывод воздуха с помощью разницы давлений внутри и снаружи помещения. Режим такого воздухообмена крайне нестабилен, поскольку зависит от множества внешних факторов:

• климатические особенности
• температура
• давление воздуха
• атмосферные условия и т.д.

Такая неустойчивость естественной вентиляции вынуждает отказаться от использования в качестве основной системы воздухообмена, но в качестве дополнительного источника свежего воздуха она всегда применяется и учитывается. В многоквартирных домах естественные вентиляционные канала имеются в кухнях и санузлах. Они осуществляют вытяжку отработанного воздуха, а приток происходит из смежных помещений за счет неплотностей ограждений или проемов.

Составление проекта

Понять, как сделать вентиляцию в комнате своими руками, несложно. Главным условием успешного монтажа является составление качественного проект будущей системы.

Он состоит из нескольких этапов:

1. Расчет точных показателей кратности воздухообмена.
2. Сопоставление полученных параметров с планировкой помещения.
3. Планировка разводки воздуховода на каждом этаже и в потолочной зоне.

Эксперты рекомендуют придерживаться следующих пропорций подачи воздуха: 3м3/час на каждый квадратный метр комнаты. Чтобы определить требуемую мощность приточного узла, достаточно умножить площадь на 3.

Кроме классического оборудования, на рынке продаются комбинированные модели, совмещающие сразу несколько местных функций. В их числе:

• Вентиляция и кондиционирование. Такие системы способны выполнять качественный воздухообмен с последующим охлаждением воздушных масс. Для полноценной работы установки необходимо обустраивать дополнительную охлаждающую секцию, которая соединена с холодильным механизмом.
• Вентиляция и отопление. В таком случае необходимо установить рекуператор — специальный контроллер, проводящий два воздушных потока. С его помощью можно достичь максимальной экономии электрической энергии.

Конечные показатели стоимости определяются следующими условиями:

• Размеры квартиры и ее целевое назначение.
• Число жильцов.
• Размещение жилья по отношению к сторонам света.
• Размер и количество оконных проемов.

Сопоставив все перечисленные параметры, можно упростить выбор оборудования при установке вентиляции своими усилиями. К примеру, среднестатистическая цена обустройства системы в двухкомнатной квартире с несколькими окнами, которые выходят на северную сторону, будет составлять около 40 тысяч рублей.

Где находится вентиляция в помещении

Любая система вентиляции должна изначально планироваться на стадии постройки дома. Это могут быть как общие, так и местные системы, либо комбинированный вариант. Системы естественной вентиляции чаще всего имеют один общий канал для нескольких помещений или квартир, который находится внутри стены и не подлежит доработке и улучшению после ввода постройки в эксплуатацию.

Системы механической и принудительной вентиляции монтируются под потолком с последующей зашивкой, и также чаще всего будут связаны с общеобменным каналом вентиляции, который изначально спроектирован в доме.

Большое значение для эффективной работы вентиляции в помещении имеет приток свежего воздуха. Главными источниками естественной вентиляции в жилых помещениях являются окна, двери и технологические отверстия в стенах.

Юрий Хомутский, технический редактор журнала «Мир климата»
