Схема устройства вентиляции погреба: как сделать правильно

Как сделать правильно: пошаговая инструкция

Самостоятельный монтаж вентиляционных труб своими руками начинается с подготовки необходимых расходных материалов, определения способа воздухообмена.

Оборудование и материалы

Для обустройства понадобятся:

• асбестовые, пластиковые или оцинкованные трубы одинакового диаметра;
• лист металла или решётка.

Важно
Для подвала с повышенной влажностью допустимо использование трубы большего диаметра для вытяжки.

Из инструментов нужны:

• болгарка;
• перфоратор;
• крепёжные элементы;
• герметик или штукатурная смесь.

Если планируется установка принудительной вентиляции, запасаются вентилятором.

Монтаж системы

Подготовив материалы, инструменты, приступают к монтажу:

1. Перфоратором сверлят сквозные отверстия в стене, расположенные противоположно друг другу. Одно на 10–15 см ниже потолка для вытяжки, а для подачи воздуха — на 15–20 см выше пола.
2. В проёмы вставляют трубы, закрепляют, зазор между трубой и стеной замазывают герметиком или штукатуркой.
3. Вытяжную трубу выводят над поверхностью крыши или земли на расстоянии не менее полуметра. Чем выше труба, тем эффективнее вентиляция.
4. Приточную трубу также выводят наружу.

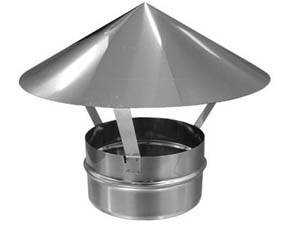

5. На верхнюю трубу надевают козырёк, изготовленный из металлического листа, чтобы вода не попала в подвал.
6. Нижнюю трубу закрывают мелкой решёткой для предотвращения проникновения грызунов внутрь погреба.
7. Часть трубы, находящейся на улице, утепляют, так как зимой скопившийся конденсат превратится в лёд и снизит тягу.
8. Воздуховод оснащается заслонками для регулировки поступающего и отводящего воздуха.

Совет
Вытяжное отверстие, расположенное на крыше, находится выше приточного. Оптимальное расстояние для приточного выхода — 20–25 см от поверхности земли.

Предлагаем к просмотру видео о том, как произвести монтаж вентиляционной трубы в погребе:

На нашем сайте вы также найдете рекомендации о том, как грамотно обустроить вентиляцию в ванной и на кухне.

Зачем нужна

Основными требованиями, которые предъявляются к погребу, считаются:

Традиционная схема погреба

В подвале должна устанавливаться необходимая температура для хранения запасов пищи. В частном доме или на даче, в дополнительных постройках слишком высокие температурные показатели для подобных целей. При хранении на улице картошка чернеет, яблоки тоже теряют свои вкусовые качества. Использование естественной вентиляции в погребе позволяет добиться необходимых температурных колебаний в пределах +1…+4 градусов и нужной влажности воздуха;
Вторым нюансом сооружения погреба считается размещение подобного помещения на некоторой глубине относительно уровня почвы. В данном случае температура воздуха в помещении будет хоть и маленькой, но положительной. При возможном промерзании земли на глубину 1,5 метра, высоту сооружения устанавливают в пределах 2,5 метров. Имеется в виду, что съестные припасы будут храниться на уровне в 80 сантиметров от пола на специальных полках

Здесь вытяжка будет использоваться для отвода лишней влаги и понижения температуры;
Особое внимание нужно обратить на расположение постройки относительно других зданий. Дело в том, что тяжёлый морозный воздух всегда будет опускаться вниз

Поэтому, при прилегании погреба к внешней стене здания, на потолке хранилища будет образовываться иней, который опускается вниз в виде блёсток и часто портит овощи и фрукты. В связи с этим стены погреба не желательно совмещать с ограждающими конструкциями жилых зданий;
Ещё одним требованием считается выдерживание метрового расстояния от пола жилых комнат до потолка подвала;

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
5. На крыше гаража повторяем операции пункта 3.
6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Материалы и инструмент для монтажа вентиляции в погребе

Половина пути к пониманию как сделать вентиляцию в подвале пройдена – выбор системы и требуемые расчеты изучены. Теперь предстоит выяснить в каких нуждается инструментах вентиляция в подвале для ее установки, а также из чего она состоит и вариации этих вещей.

Трубы

Являются главным компонентом. Их сечение может быть круглым либо квадратным. Второй вариант встречается чаще. Различают 3 материала изготовления:

1. Асбестоцемент.

Длинные трубы, не требующие раздумий об их соединении путем сварки. Отличная устойчивость к холоду, влаге и коррозии. Сюда добавляется долговечность, легкость и невысокая цена

Из минусов выделяется хрупкость материала, что требует перевозить трубы максимально осторожно

2. Пластик.

Наиболее используемый материал для вентиляции. Полимеры применяются при этом разные. По стоимости наиболее дешевый вариант. Вес также небольшой. Но основные плюсы – прочистка и ржавчина. Первое не требуется для таких труб, а второе с ними не происходит. Служат от 20 лет, но располагать их запрещается в комнатах, где температура вероятно будет достигать свой допустимый максимум – горючесть у пластика высока.

3. Оцинкованный металл.

Цена невелика, но уступает предыдущему материалу. Главные достоинства – вес и монтаж. Установка проста, но требует аккуратности – повреждение оцинковки снижает срок службы труб. Лучше всего подходит погребам с повышенной влажностью. Оцинковка повышает устойчивость труб к коррозии. Может взаимодействовать со стальными и чугунными изделиями, но с первым процедура проводится легче.

Заслонки

Это запорный элемент, который полноценно либо частично перекрывает воздуховод. Особенно важен зимой – урожай требует особых условий хранения, которые он может обеспечить.

Состоит из металлического корпуса, механизма управление и лопаток. Последние являются регулируемыми с электрическим или ручным приводом, поворачиваются на 0-90º.

Могут применяться в каналах с максимальным давлением 1,5 кПа. Существуют заслонки прямоугольного и круглого сечения. Первый для воздуховодов в форме квадрата и прямоугольника, вторые – для круглых конструкций.

Вентилятор

Для погреба используются канальные вентиляторы, которые устанавливаются внутри воздуховода. Их производительность должна быть на 7-12% больше чем при расчетах. Для подвальных помещений подходят исключительно осевые приборы.

Конструкция представляется так: на вращающемся валу расположено колесо с лопастями. Устройство создает воздух, который перемещается вдоль оси вращения этого колеса. Характеризуются данные вентиляторы высокой производительностью, но давление потока у них низкое.

В случае невозможности подобрать вентилятор под выверенную мощность, предпочтение всегда отдается в сторону превышающего значения нежели недостающего. Обусловлено это возможностью оптимизировать такой вентилятор под систему. Можно вовсе ничего не делать с мощностью если переплата за энергию не является проблемой.

Дефлектор

Используется как в принудительных, так и естественных системах – экономит на электроэнергии и в целом делает вентиляцию эффективнее.

Суть заключается в энергии ветра, поскольку потоки воздуха рассекаются о диффузор. Это в свою очередь влечет усиленную тягу в трубе, что заставляет циркулировать воздух.

Конструкция дефлектора выглядит следующим образом:

• диффузор. Располагается на выпускном канале;
• колпак. Защитник прибора от мусора и осадков;
• корпус. Соединяет все части кронштейнами.

Если монтаж проведен качественно, КПД вентиляционной системы поднимается на 15-20%. Вместе с этим уменьшается возможность появления обратной тяги. Основные модели – из керамики, меди, оцинковки и пластика. Первые две дорогие, поскольку отвечают больше за стиль и статус (внешний вид), поэтому для погреба не используют.

Инструмент

От труб зависит необходимый комплект инструментов. При пластике это карандаш, рулетка, молоток, отвертка, резательный инструмент и паяльник. Вентиляция подвала частного дома из металлических труб уже использует сварочный прибор. Избежать сварки можно хомутами, но стоимость окажется выше.

Помимо всего перечисленного понадобиться могут еще такие вещи:

• монтажные (уголки) и крепежные (болты, саморезы и др.) элементы;
• герметики и монтажная пена.

Болгарка и ножницы по металлу отвечают за длину труб. Перфоратор готовит отверстия для воздуховодов и крепит их к потолку и стенам. Также не обойтись без дрели либо шуруповерта. Пользу принесет еще стремянка.

Основные факторы стабильной работы системы

Принципами работы системы являются:

• движение воздуха вследствие нагрева вентканала;
• воздействие ветра, выдувающего воздушные массы из труб.

То есть для обеспечения качественной работы циркуляции при установке основных элементов своими руками необходимо создать тягу. Используемые при этом дефлекторы в безветрие становятся менее эффективными. Однако эффективность вентиляции не теряется, поскольку основная роль отведена тепловому побуждению.

Несмотря на наличие массы достоинств, все же такая система обладает некоторыми недостатками, связанными с влиянием температуры. Так во время жары из-за отсутствия ветра может ухудшаться работа вентиляции погреба дома. В зимний период на трубах может образовываться иней, потому их рекомендуется дополнительно утеплять.

Обустройство естественной вентиляции

Схема естественной вентиляции.

Такая система идеально подходит для небольших помещений. Ее монтаж не требует особых усилий и значительных финансовых затрат. Среди ее достоинств также выделяют такие показатели как: надежность, низкая цена, долговечность, возможность совмещения с искусственной циркуляцией воздуха с помощью кондиционера или вентилятора, а также сохранение работоспособности при отсутствии электричества.

Технология монтажа естественной циркуляции воздуха

Процесс установки не отличается трудоемкостью. Все работы каждый может выполнить своими руками без помощи специалистов.

Разберемся с тем, как сделать вентиляцию погреба. Для этих работ нам понадобятся трубы из пластика или металла, также дефлекторы и хомуты, посредством которых будет осуществляться крепление труб.

Диметр используемых вентканалов влияет на объем проходящего воздуха, а от их высоты зависит скорость его движения. Поскольку циркуляция воздуха зависит от погодных условий, то определить точные параметры труб сложно.

Для погреба, имеющего площадь в 40 кв.м потребуются трубы диаметров в 120 мм. Однако для увеличения скорости воздушных потоков рекомендуют брать трубы большего диаметра.

Следующая инструкция описывает последовательность монтажа системы.

1. В случае обустройства вентиляции на этапах строительства дома трудностей возникнуть не должно. Потребуется лишь организация в конструкции дома отверстий подходящего для труб диаметра.
2. После этого устанавливают трубы в эти проемы и фиксируют монтажной пеной или цементным составом.
3. Вытяжной вентканал следует располагать под потолком, как показано на фото. Сама труба возвышается над крышей, на расстоянии полуметра от верхней части кровли. Приточный канал полностью находится в помещении так, чтобы между выходным отверстием и полом было 500 мм, а входное отверстие располагалось бы над землей на уровне полуметра.

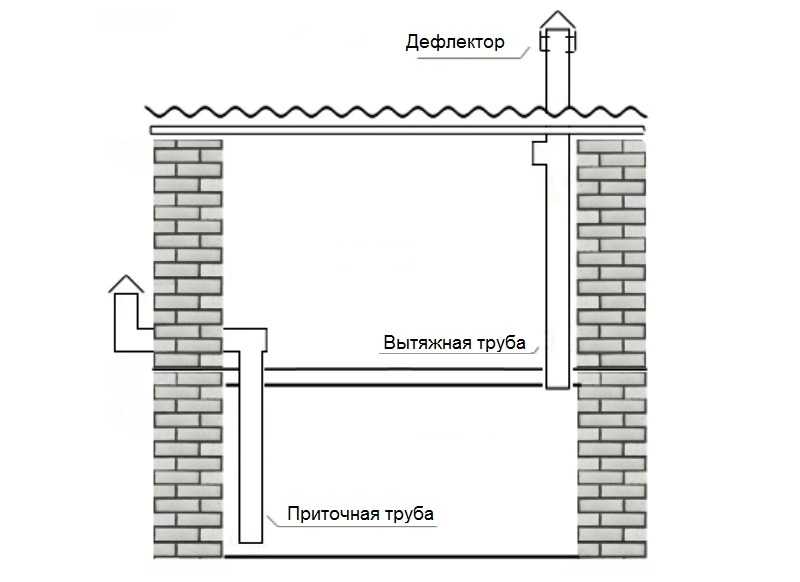

Естественная вентиляция.

1. Поскольку в приточной трубе имеет свойство образовываться конденсат, то ее конец оборудуют специальным сборщиком влаги, снабженным краном для слива воды.

Монтаж принудительной системы

Результат работы данной схемы зависит от типа используемого вентилятора.

Принудительная циркуляция воздуха осуществляется следующими способами.

Автоматическая характеризуется автономностью. Контроль работы системы осуществляется установленными датчиками, потому при необходимости она может сама отключаться или включаться.

Механическая вентиляция предусматривает вмешательство человека для включения и регулирования вентиляторов

Также в этом случае потребуется регуляция воздушных потоков с помощью задвижек, что особенно важно в холодное время года. Сильная тяга способна привести к замерзанию плодов.. Механическая принудительная вентиляция

Механическая принудительная вентиляция.

Самодельная принудительная вентиляция погреба предусматривает такое же расположение труб, как и в первом варианте. В вытяжную трубу устанавливают вентилятор, посредством которого будет приводить воздух в движение. Устремляющийся наружу воздушный поток создает вихрь, обеспечивающий поступление свежего воздуха снаружи.

Создать воздушный поток можно не только с помощью вентилятора, но и таких устройств:

Диффузор-флюгер поворотного типа, вращение которого происходит под воздействием энергии ветра. Устанавливают его в приточной трубе.

Диффузор-флюгер поворотного типа.

Также на вытяжной трубе может монтироваться дефлектор, способствующий увеличению скорости потока воздуха.

Дефлектор для вытяжной трубы.

Наиболее простой способ – это установка в вытяжном вентканале лампочки «миньон», которая нагревая трубу, обеспечивает движение воздуха.

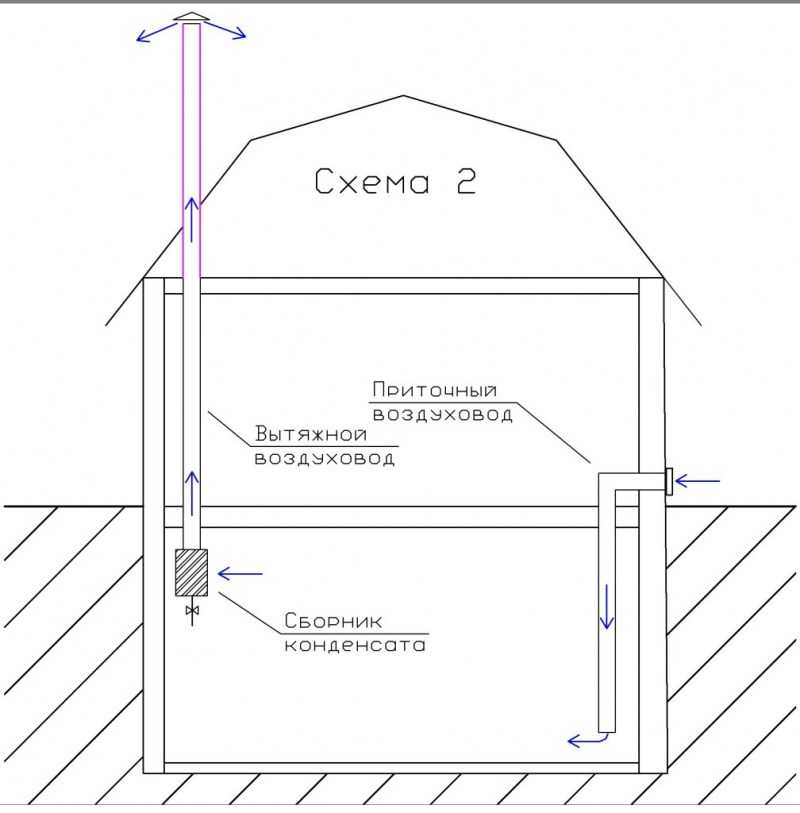

Устройство естественной вытяжки

Как правило, вытяжка в погребе выполняется по стандартной схеме с двумя каналами – приточным и вытяжным. В качестве последних используется недорогая канализационная ПВХ труба одного диаметра.

Выход приточного воздуховода

Воздуховоды нужно установить по таким правилам:

1. Вытяжная труба начинается в верхней зоне овощехранилища, не ниже 20 см от потолков, иначе перекрытие станет «потеть» снизу.
2. Верх вытяжного канала поднимается как можно выше, дабы обеспечить хорошую тягу. В идеале срез трубы должен находиться на уровне кровли.
3. Низ приточного воздуховода разместите в 30—50 см над полом, верх достаточно вывести на уровень цоколя.
4. Если погреб – отдельное сооружение, то ставьте каналы вертикально с проходом сквозь потолок, не допуская поворотов. Подобную схему можно реализовать в гараже, пропустив трубопроводы через перекрытия.

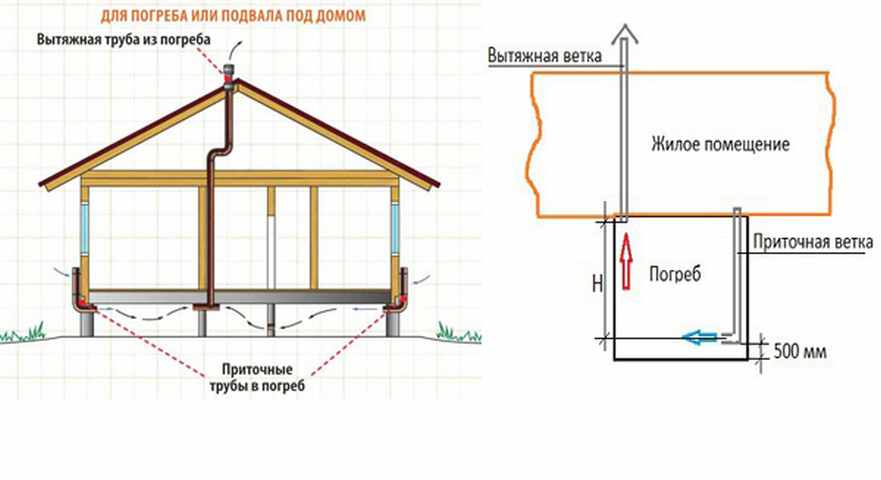

5. Воздуховоды из подвалов, устроенных под частным домом либо сараем, прокладывайте с минимальным числом поворотов. Чтобы пройти сквозь стену и вывести канал наружу, 2 изгиба вполне достаточно.
6. Торцы труб закройте от осадков металлическими зонтиками, а приточную дополнительно перекройте сеткой. Поскольку она стоит низко, нужно преградить путь в погреб для грызунов.

Вентиляция с одной трубой будет работать, если организовать приток через входную дверь

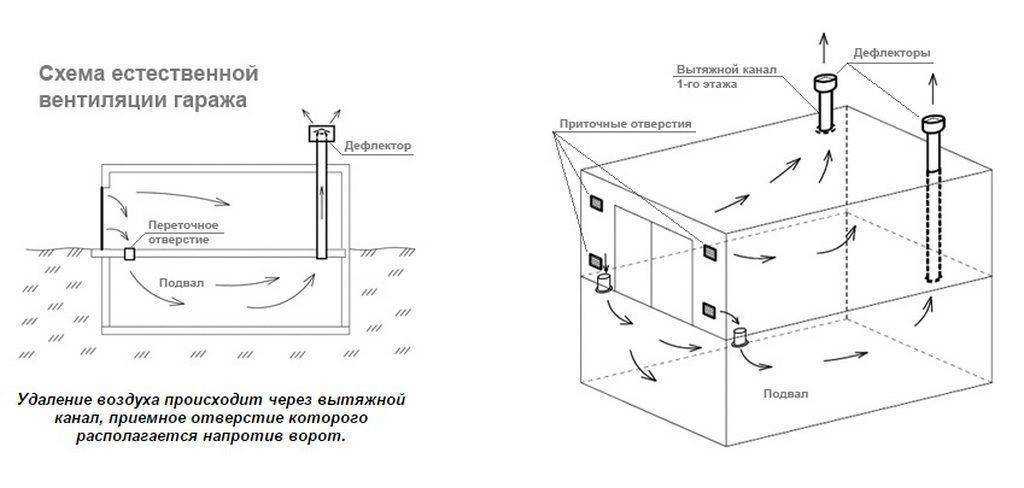

В некоторых случаях вентиляцию в подвале гаража принято выполнять одной комбинированной трубой, разделенной на 2 секции продольной перегородкой. Она служит одновременно притоком и вытяжкой. Данный способ не отличается эффективностью, поскольку между каналами нет перепада высот. Вдобавок отверстия расположены в одном месте, а не разнесены по углам погреба для лучшей циркуляции. Как устроить правильную вентиляцию под гаражом, показано в видеоматериале:

Нередко в интернете встречаются советы по улучшению естественной тяги с помощью дефлекторов – металлических насадок на вытяжной воздуховод. Устройство, показанное ниже на фото, при обдуве ветром создает вокруг оголовка трубы зону разряжения, отчего тяга возрастает. Чем сильнее дует ветер, тем больше воздуха дефлектор помогает всасывать из подвала. Но для зимнего периода это не слишком удачное решение и вот почему:

• чтобы дефлектор нормально функционировал, его надо вывести из подветренной зоны, то есть, поднять над крышей;
• сколько воздуха уйдет наружу, столько и поступит через приточный воздуховод, из-за чего при сильном морозе и ветре все припасы могут замерзнуть;
• если пытаться регулировать воздушный поток заслонкой, то при каждой перемене погоды придется ее настраивать.

Подробнее о естественной вентиляции погребов рассказывается в следующем видео:

Правила установки воздушных отводов

Приточная и вытяжная трубы должны располагаться как можно дальше друг от друга

Вытяжка в подвале монтируется в соответствии с действующими нормативами и с учетом следующих технических требований:

• Воздуховоды устанавливаются таким образом, чтобы по трассе прокладки труб было как можно меньше резких поворотов и изгибов.
• Чем дальше трубы располагаются относительно друг друга, тем лучше условия для циркуляции воздуха по всему объему подвального помещения.
• Вытяжную трубу следует монтировать в одном из углов подвала.

Вытяжной короб рекомендуется крепить к потолочной части с учетом того, чтобы при прокладке конечный участок магистрали находился на высоте не менее полуметра от верхней точки строения. Приточный канал располагается с противоположной стороны на удалении 0,2–0,4 метра от фундаментного основания. Оптимальные условия для нормального естественного воздухообмена создают трубные магистрали с диаметром заготовок 12-15 см. Их нижняя часть располагается у самого потолка (на высоте не менее 1,5 метра от пола), что позволяет нагретому воздуху полностью выходить наружу. Воздуховод из подвального помещения проходит через все верхние комнаты и выводится на крышу, где устанавливается таким образом, чтобы его вершина возвышалась на 1,5 метра над коньком.

Наружный монтаж

Чтобы уменьшить количество конденсата, необходимо утеплить воздуховоды

При прохождении воздушных масс по участку трубы, расположенному на улице, внутри скапливается конденсат, а в зимнее время возможно образование инея. Избежать этого удается, если хорошо утеплить эту часть общего воздуховода. С этой целью на основную конструкцию надевается трубная заготовка большего размера, а образовавшийся зазор заполняется утеплителем (минеральной ватой, например).

Выводное отверстие системы вентилирования обязательно закрывается мелкой защитной сеткой. Еще лучше установить на оголовок трубы специальный вентиляционный дефлектор, благодаря которому вокруг выходного канала образуется искусственное разряжение (это способствует поднятию тяги). Если приточный воздуховод у системы с дефлектором прокладывается через крышу, его заборное отверстие делается ниже среза вытяжной трубы не менее чем на один метр. Лишь при соблюдении этих условий удается получить значительный перепад давлений между входным и выходным отверстиями, что способствует поднятию тяги и улучшению притока воздушных масс. В соединении с эффектом, получаемым за счет использования дефлектора, это существенно повысит интенсивность воздухообмена.

Нередко при самостоятельном обустройстве подвальной вентиляции под частным домом приточный канал выводится через отверстие, сделанное в перекрытии или в несущей стене строения. В этом случае снаружи на его патрубок обязательно надевается мелкая сеточка (решетка), исключающая возможность попадания во внутренние пространства пыли и мусора. Кроме того, она защищает вентиляционный канал от проникновения в него грызунов.

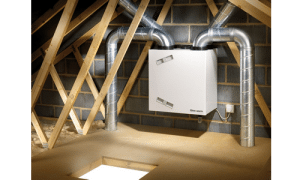

Оборудование для устройства вентиляционной системы

При обустройстве вентиляционной системы применяют трубы из разного материала: асбестоцемента, ПХВ или из оцинкованного металла, при этом они бывают, как круглой, так и квадратной формы.

Асбестоцементные каналы

Такие трубы не подвергаются коррозии, устойчивы к перепадам температур и выделяются длительным периодом эксплуатации. Они выпускаются разные по длине, что удобно при монтаже и позволяет обойтись без сварочных работ.

Асбестоцементные изделия обладают кроме достоинств и своими недостатками:

имеют сравнительно тяжелый вес;
стыки требуют дополнительной герметизации;
изделия непрочные – при перемещении требую осторожного обращения.

Трубы из оцинкованного металла

Такие конструкции легкие, им не страшна коррозия, имеют невысокую цену, а также из данных изделий удобно обустраивать воздуховод. Из этих труб можно прокладывать коммуникации в любых сложных условиях, и в сырых погребах, в том числе. Причем все работы возможно проводить самостоятельно, поскольку их легко подгонять по месту: обрезать в размер, развальцевать для стыка, изготовить замок и прочее.

В погребах они могут эксплуатироваться длительный срок, но в случае нарушения наружной поверхности, такой материал будет ржаветь.

Вентиляционные каналы из пластиковых труб

Нередко для обустройства вытяжки в погребе применяют пластмассовые трубы. Благодаря идеальной поверхности внутри, они обладают хорошим продвижением потоков воздуха. Такие воздушные каналы не подвергаются коррозии, они практически не засоряются, причем срок службы у них составляет не менее 20 – 25 лет, к тому же обладают низкой стоимостью.

В качестве таких воздуховодов зачастую используют трубы для канализации, так как герметизацию стыков в них удобно проводить с помощью манжетов. А также такими трубами проще прокладывать канал под разным углом посредством отводов.

Установка вентилятора канального типа

Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.

Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.

Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.

Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.
