Схемы подключения и правила монтажа точечных светильников

Как подключить ЛЕД-светильник к 220В

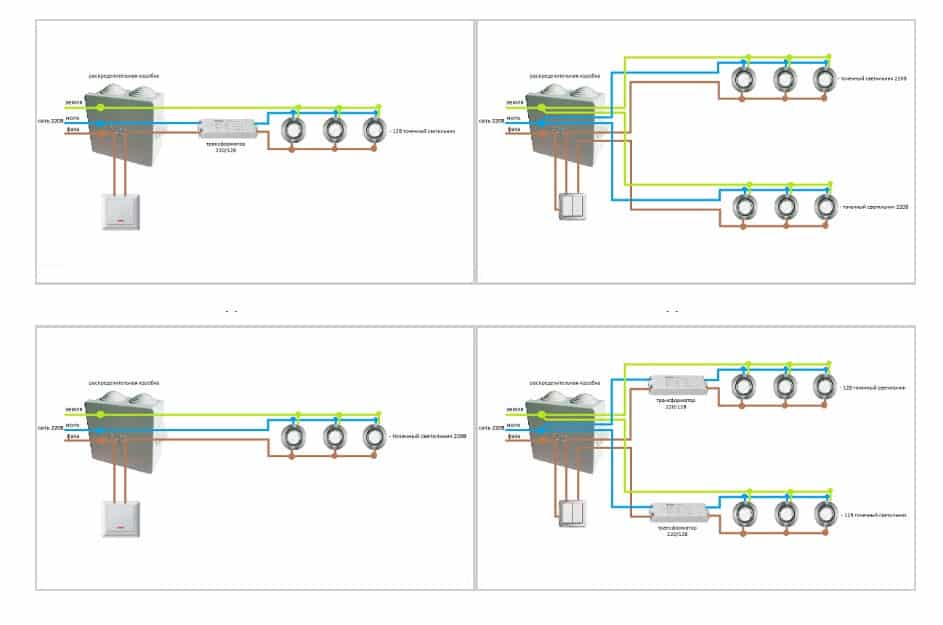

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

• последовательное подключение;
• параллельное;
• лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Параллельное

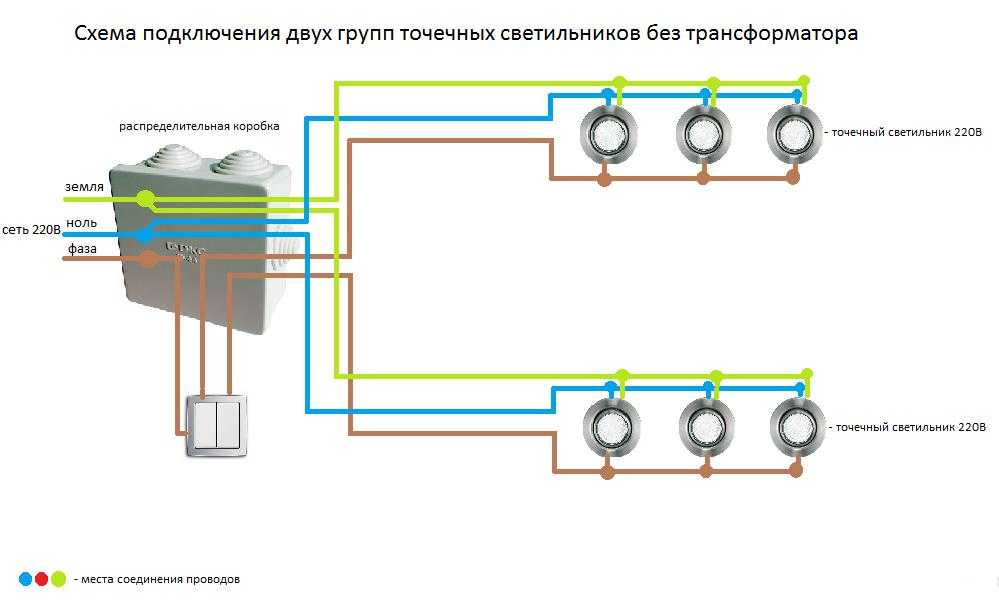

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

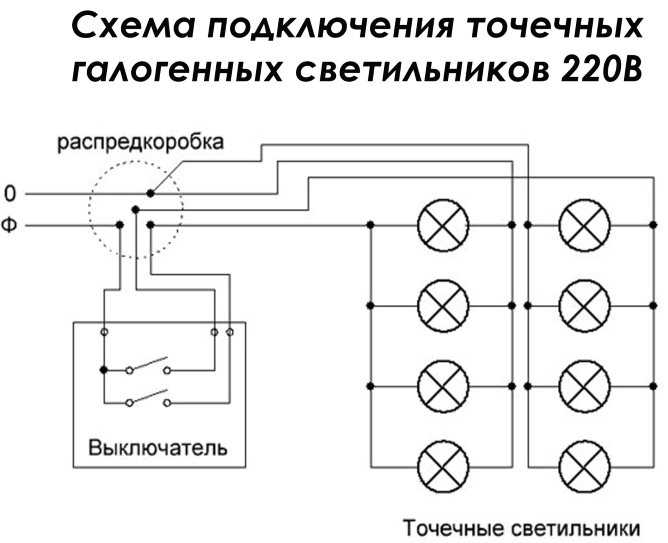

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки. С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино

Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Светодиодное освещение разных зон

Для создания особой атмосферы в комнатах устанавливают основные и дополнительные источники света. Диодные светильники применяют в различных интерьерах. Если комната имеет классический дизайн, размещают приборы, подающие теплый свет. Для интерьера в стиле «модерн» или «фьюжн» подходят конструкции холодного свечения.

Гостиная в стиле фьюжен.

Стен

Дополнительные источники освещения создают оригинальные узоры, придавая интерьеру оригинальности. Лед-приборы визуально расширяют пространство, делают акцент на архитектурных композициях. На стенах размещают регулируемые светильники. Небольшие приборы располагают близко друг к другу. Преимущество таких светильников — практичность.

Потолка

Конструкции, размещенные на потолке, равномерно распределяют свет. Для подсветки углов и ниш применяют дополнительные источники освещения. Точечные приборы монтируют в гипсокартоновый потолок. Потолок любого типа оформляют с помощью диодной ленты. Чтобы создать узоры света, монтируют софиты, приборы представлены на фото.

Пола

Подсветка пола визуально расширяет пространство. Монтируют диодную ленту или лед-панели, их размещают по углам. Если коридор небольшой, устанавливают гибкую нить из неона.

Клеммники Wago и прокалывающие зажимы

Соединение проводов лучше выполнять с помощью небольших приспособлений – клеммников и прочих зажимов. Их рекомендуют использовать практически все электрики. Соединение получается плотным и надежным.

Специализированные клеммники бренда Wago являются плоскопружинными зажимами нового образца. После соединения контактов устройство равномерно распределяет давление на поверхность провода. Сопротивление при этом стабилизируется.

В профильных магазинах строительных материалов можно найти клеммники таких разновидностей:

• одноразовые;
• многоразовые;
• соединяющие незачищенные провода.

Последний тип устройства появился сравнительно недавно. Его можно разбирать и обслуживать многократно.

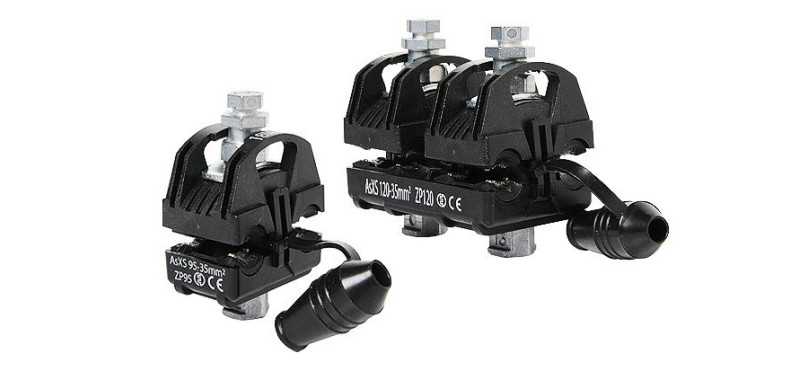

Прокалывающие зажимы также пользуются большим спросом. Они просты в использовании и стоимость их невысока. К примеру, модель ЗПО 16-95 считается наиболее покупаемой среди профессионалов. Она надежна и долговечна.

Приборы для подсветки шкафов, полок и ниш

Часто бывает, что, открыв шкаф, невозможно разглядеть, что находится в глубине полок. Это довольно просто исправить, приклеив на двусторонний скотч посадочное место для светодиодного аккумуляторного светильника с зарядным устройством. С его помощью можно без труда найти нужные вещи, а включается он одним движением руки. Частая зарядка такой лампе не требуется – достаточно подключать ее к сети один раз в 3-6 месяцев (в зависимости от интенсивности использования).

Весьма удобны такие светильники при установке их в сервант или даже над рабочей поверхностью в кухне. Это позволит хозяйке лишний раз не напрягать глаза, разделывая мясо или убирая кости из рыбы. Кладовка, балкон, темный угол прихожей – подобному устройству везде найдется место, где необходимо дополнительное освещение, но при этом нет желания протягивать провода, выполняя электромонтаж.

Светодиодное освещение в доме и в квартире, минусы

В то же время, несмотря на огромное количество преимуществ, не обошлось и без нескольких отрицательных моментов, которые необходимо в обязательном порядке учитывать:

1. Большим минусом есть стоимость изделий. Многие другие лампы могут стоять в несколько раз дешевле. Но в тоже время, если посчитать экономию на электричестве и на покупке новых ламп, то стоимость покажется не такой уж и высокой. Буквально за несколько лет подобные лампы смогут себя полностью окупить.
2. Светодиодные лампы нельзя ни в коем случае устанавливать в те светильники, которые полностью закрытые, и не могут предоставить хотя бы минимального доступа воздуха. Если элемент разогревается слишком сильно без воздуха, то это приводит к тому, что лампа светит слишком слабо и тускло. Спустя некоторое время она постепенно начинает мутнеть и очень быстро перестает работать. Кроме того, лампы ни в коем случае нельзя использовать в тех помещениях, где температура воздуха очень высокая или же в наличии есть повышенный уровень влажности.
3. Для того чтобы можно было получить рассеянное светодиодное освещение, то используют для ламп фильтры. В тоже время это сильно сказывается на яркости и делает ее несколько ниже обычного.
4. Если данная модель лампы имеет достаточно большую мощность, то — это прямым образом сказывает на весе изделия. Это может стать существенным недостатком во время установки такой лампы, ее эксплуатации или же перемещения.

Светодиодное освещение в квартире или в доме, это конечно, отличное современное решение, которое поможет сэкономить много денег и электричества, но если вы не сможете правильно установить светодиодные лампы или же не создадите всех условий для этого, то очень скоро изделия придется заменить на новые, ведь они могут выйти из строя и перестать работать. Но если все будет сделано правильно, то эксплуатировать такие лампы вы сможете на протяжении многих лет

Чтобы этого добиться, обращайте внимание на плюсы и минусы того или иного изделия во время его покупки и установки в доме

Использование светодиодных лампочек взамен газоразрядным

Если пройти в любой офис или учебное заведение, то можно заметить, что везде установлены лампы дневного света – газосветные (люминесцентные). Как правило, мощность этих приборов составляет не больше 35 Вт.

Кончено, каких-то семь лет назад подобные устройства были лучшими, потому что их считали экономичными. Тем не менее, время не стоит на месте, что позволило получить долговечные LED-лампы, которые превзошли ожидания.

Постепенно пользователи переходят на более современные лампочки

Теперь во всех учреждениях начали менять устаревшие конструкции на светодиоды. К примеру, если в офисе установлен стандартный потолочный светильник, то достаточно только поменять лампочки.

Главной проблемой является необходимость замены светодиодных лампочек для люминесцентных осветительных приборов. Не стоит в этом случае выбрасывать светильник, потому что приобрести новый значительно дороже. Для этого потребуется изменение схемы подключение лампы, которую мы рассмотрим ниже.

Схема подключения LED-лампы взамен газоразрядной

Здесь потребуется конструкция, которая имеет типовой размер – Т8. Ведь она предполагает возможность монтажа в светильник лампочек разной конфигурации, но одной длины. Модернизация заключается в отсоединении внутреннего наполнения, но это не требует слишком много времени.

Схема замены люминесцентных лампочек

Здесь можно заметить, что схема не представляет сложностей, в разъем дросселя фиксируется перемычка. Тем не менее, если установлено устройство защиты отключение, то оно может срабатывать, поэтому балласт рекомендуется отсоединить.

Лампы Т8 имеют четыре штыря, но для того, чтобы выполнить подключение, понадобится два.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Отключаем питание на распределительном щите

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Демонтируем старые трубки

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Так будет выглядеть перемычка между контактами

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Таким образом будет выглядеть светильник в собранном виде

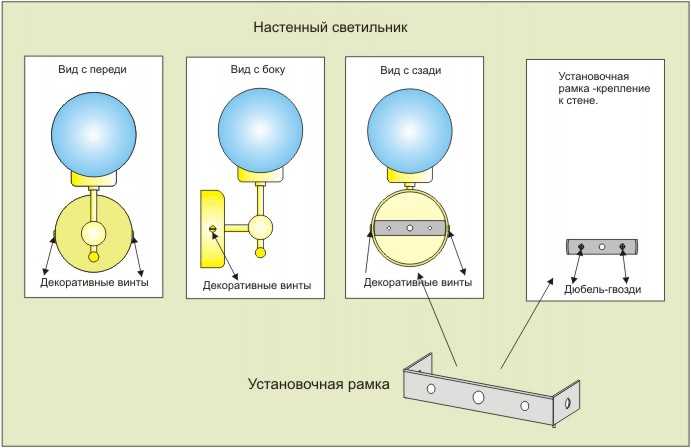

Выбор настенных светильников в зависимости от места установки

При выборе определенной модели настенного светильника важную роль играет не только соответствие внешнего вида изделия окружающей обстановке, но и его конструктивные особенности, обеспечивающие безопасную эксплуатацию.

Для установки осветительных устройств на наружных стенах зданий или в помещениях с повышенной влажностью потребуются светильники уже с индексом защиты 44 и выше. Отметим, что чем больше последняя цифра, тем выше у изделия сопротивляемость проникновению влаги во внутрь корпуса.

В завершение напомним, что все работы, связанные с установкой настенных светильников, подключения их к основному кабелю питания необходимо проводить при отключенном электропитании. Обязательно применяя специальный изолированный инструмент и используя средства индивидуальной защиты для предотвращения поражений электрическим током.

https://youtube.com/watch?v=-jspvMhxEk8

На каких светильниках-бра потренироваться?

Клеммники Wago и прокалывающие зажимы

Соединение проводов лучше выполнять с помощью небольших приспособлений – клеммников и прочих зажимов. Их рекомендуют использовать практически все электрики. Соединение получается плотным и надежным.

Специализированные клеммники бренда Wago являются плоскопружинными зажимами нового образца. После соединения контактов устройство равномерно распределяет давление на поверхность провода. Сопротивление при этом стабилизируется.

В профильных магазинах строительных материалов можно найти клеммники таких разновидностей:

• одноразовые;
• многоразовые;
• соединяющие незачищенные провода.

Последний тип устройства появился сравнительно недавно. Его можно разбирать и обслуживать многократно.

Прокалывающие зажимы также пользуются большим спросом. Они просты в использовании и стоимость их невысока. К примеру, модель ЗПО 16-95 считается наиболее покупаемой среди профессионалов. Она надежна и долговечна.

Проделывание отверстий

При осуществлении монтажа накладных светодиодных светильников особых требований к проемам не предъявляется, но они должны находиться в местах расположения каркасных перемычек, чтобы была возможность прикрепить их. Встроенные приборы могут располагаться между несущими элементами конструкции.

Для точного определения места установки используется рулетка. При необходимости можно приложить лист отделочного материала, обозначив карандашом участки с расположением осветительных устройств. Отверстие в гипсокартоне или пластике вырезается при помощи специальной насадки или канцелярского ножа.

Как подключить точечные светильники

Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:

1. Подвесным.
2. Накладным.
3. Встраиваемым.

Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.

В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:

1. Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
2. Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
3. Для деревянных плоскостей – крюк с резьбой.
4. Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).

Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:

При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.

Разметка

При использовании нивелира, сначала все метки можно сделать внизу, а затем лазером перенести эти точки непосредственно на потолок.

При разметке на полу удобно работать не рулеткой, а заранее изготовленным шаблоном. Например, отрезком плинтуса или пластикового кабель канала, отрезанного определенной длины, соответствующей расстоянию между светоточками.

Чтобы не портить покрытие пола, воспользуйтесь бумажным скотчем.

После натяжки полотна, благодаря отметкам на поверхности пола, будет очень легко перенести все эти места крепежа на уже готовый потолок.

Главное соблюдайте минимальное расстояние от края отверстия в полотне ПВХ пленки и багетом.

Оно должно быть не менее 2,5-3см.

Подключение

Перед подключением любого электрического оборудования, в том числе светодиодных осветительных приборов, нужно убедиться в том, что напряжение в сеть не подается. В противном случае при выполнении работ мастер обязательно получит удар током.

Когда сеть выключена, можно начать подключение потолочного светодиодного светильника, которое выполняется так:

Первым делом нужно смонтировать все коммуникационные линии, необходимые для работы электросети. В случае с подвесными и натяжными потолками для укладки проводов будет вполне достаточно гофрированной пластиковой трубы, которая крепится прямо к потолку. Если приходится иметь дело с бетонными плитами, то придется делать в них штробы.
Когда провода со светильниками установлены, нужно организовать им хорошую вентиляцию – например, при помощи подвесного потолка. В коробе вырезается количество отверстий, совпадающее с количеством осветительных приборов. Лампы подключаются к выведенным из отверстий проводам и фиксируются на своем месте

Работать нужно осторожно, особенно если потолок смонтирован из натяжного полотна – его очень легко повредить. Для защиты натяжного потолка от нагрева нужно обязательно устанавливать термокольца, в отличие от гипсокартонных конструкций, которые могут обойтись без таких колец.

Подключение кабеля

Если все закладные уже установлены, перед обустройством натяжного потолка остается последний этап – подключение кабелей.

По большому счету, данная процедура является самой легкой из всего цикла. Следует просто знать, где находится фаза и ноль. Люстры и прочие светильники имеют три провода:

Знание этих обозначений поможет выполнить работу правильно. У многих возникают проблемы при подключении, поскольку не все достоверно знают функцию третьего провода. Он выполняет исключительно защитную функцию. Если из потолка торчит два провода – это не создаст проблем в будущем. Просто следует подсоединить фазу и нулевой провод.

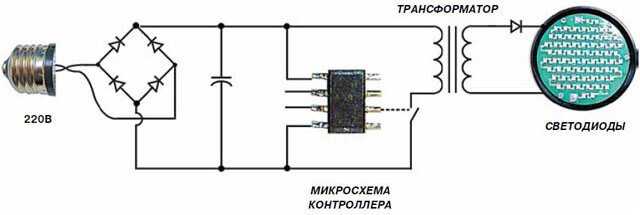

Схема светодиодного светильника

Входная часть схемы является местом для установки гасящего резистора и емкости. Эти элементы используются системой в качестве понижающего блока питания. За ними располагается диодный мост, предназначенный для трансформации переменное напряжение в постоянное, которое требуется светодиодам.

Существует три принципиальных схемы соединения светодиодов в светильнике:

• Последовательная;
• Параллельная;
• Смешанная.

В большинстве случаев отдельные светодиоды подключаются последовательно. Ключевая проблема такой схемы – если хотя бы один элемент в цепи придет в негодность, то и вся схема станет неработоспособной. Кроме того, всегда существует вероятность пробоя светодиода – и в таком случае питание продолжит поступать на остальные элементы, но в режиме перегрузки. В конечном итоге это приведет к перегоранию всех светодиодов. Само собой, такая схема светодиодного потолочного светильника не может считаться достаточно надежной.

Самой надежной схемой является параллельное подключение, в котором каждая лампа работает независимо от других. В случае любых неполадок с одной из ламп все остальные продолжат работать в штатном режиме, без перегрузок и риска пробоя. Недостатком такой схемы является дороговизна, во многом обусловленная тем, что к каждому светодиоду подводится отдельный резистор. Из-за высокой стоимости светодиодные светильники с параллельным подключением используются крайне редко.

Подключение

Перед подключением любого электрического оборудования, в том числе светодиодных осветительных приборов, нужно убедиться в том, что напряжение в сеть не подается. В противном случае при выполнении работ мастер обязательно получит удар током.

Когда сеть выключена, можно начать подключение потолочного светодиодного светильника, которое выполняется так:

Первым делом нужно смонтировать все коммуникационные линии, необходимые для работы электросети. В случае с подвесными и натяжными потолками для укладки проводов будет вполне достаточно гофрированной пластиковой трубы, которая крепится прямо к потолку. Если приходится иметь дело с бетонными плитами, то придется делать в них штробы.

Когда провода со светильниками установлены, нужно организовать им хорошую вентиляцию – например, при помощи подвесного потолка. В коробе вырезается количество отверстий, совпадающее с количеством осветительных приборов. Лампы подключаются к выведенным из отверстий проводам и фиксируются на своем месте

Работать нужно осторожно, особенно если потолок смонтирован из натяжного полотна – его очень легко повредить. Для защиты натяжного потолка от нагрева нужно обязательно устанавливать термокольца, в отличие от гипсокартонных конструкций, которые могут обойтись без таких колец.

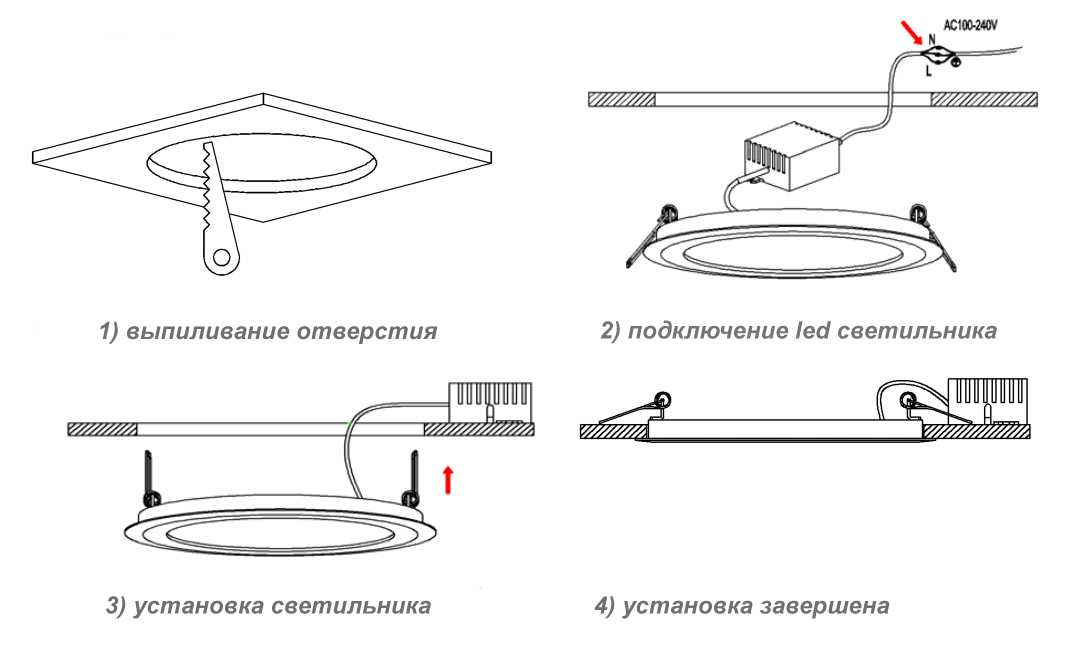

Как установить споты своими руками

Лэд-споты являются одним из лучших вариантов при выборе элементов основной системы освещения для жилого помещения. Их главные преимущества – простота монтажа, хорошее сочетание с интерьером, идеальная подсветка, экономия электроэнергии. Рассмотрим, как установить светодиодный светильник такого типа своими руками в гипсокартоновую основу.

Монтаж светодиодных светильников рассматриваемой модели осуществляется в несколько этапов:

1. Подготовительный.
2. Основной.
3. Контрольный.

На первом этапе выполняются следующие процедуры:

1. Рассчитывается необходимое количество светильников, проводки, драйверов и прочего оборудования.
2. Разрабатывается электросхема.
3. Выполняется разметка установки компонентов освещения и крепежных переходников для навесного потолка на основании.
4. Монтируются провода с соблюдением электромонтажных требований и элементы для спотов.

Основная стадия монтажа светодиодных светильников подразумевает такие действия:

1. Устанавливается каркас для гипсокартонных листов.
2. В соответствии с разметкой в них с помощью специальной коронки и дрели высверливаются подходящего под светодиодные светильники диаметра отверстия.
3. Закрепляется гипсокартон.
4. Выводятся провода и соединяются с контактами лед-фонарей.
5. Далее приборы освещения вставляются в полости и крепятся соответственно конструкции (на защелки или крепежные элементы).

Когда все элементы схемы собраны, необходимо удостовериться в ее правильности, затем включить питание сети и проверить исправность приборов освещения.

Основные выводы

Светодиодные светильники экономны, долговечны, безопасны и различаются по мощности, температуре цвета, яркости, углу рассеяния светового потока, и при этом в зависимости от назначения и особенностей конструкции делятся на следующие виды:

1. Встраиваемые.
2. Накладные.
3. Подвесные.
4. Узко- или широконаправленные.
5. С возможностью поворота.
6. Панельные, плоскостные и специфические.

Наиболее часто используемым в быту типом светодиодных светильников являются споты. Их монтаж выполняется накладным, встраиваемым или подвесным способом. При желании и настойчивости, следуя инструкции, их можно установить своими руками в навесной или натяжной потолок. Помимо этого, в качестве подсветки для подобного вида потолочных поверхностей применяется лед-полоска. В ходе выполнения всех монтажных работ необходимо строго придерживаться правил техники безопасности.
