Монтаж труб из сшитого полиэтилена. какие особенности?

Стыковка компрессионными фитингами

Для проведения работ по установке коммуникаций из сшитого полиэтилена понадобится такой инструмент:

• ножницы-секатор;
• два гаечных ключа.

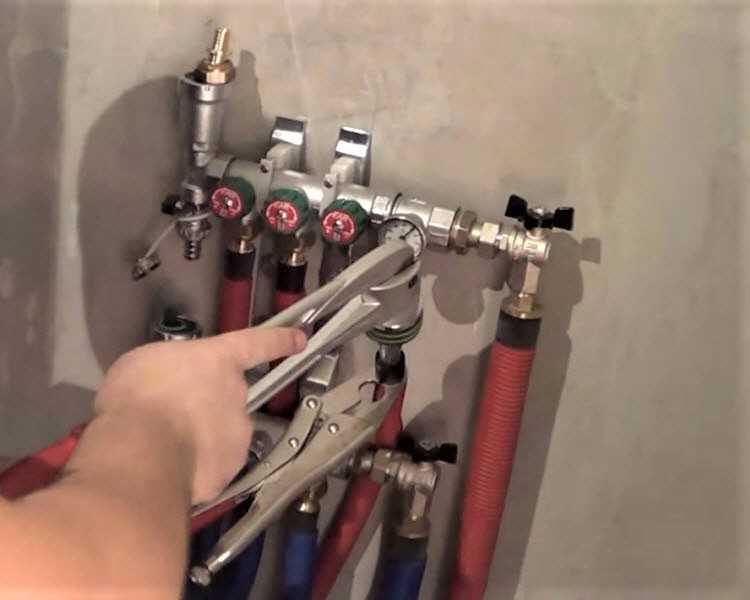

Непосредственно монтажные работы осуществляются в определенной последовательности. Сначала на конец изделия надевается обжимная гайка так, чтобы ее резьба была обращена по направлению к соединителю. Далее необходима фиксация разрезного кольца. Его край должен располагаться на расстоянии 1 мм относительно трубного среза.

На следующем этапе процесса на фитинговый штуцер до упора надевается изделие из сшитого полиэтилена с кольцом и обжимной гайкой. Последняя плотно затягивается до плотного прилегания двумя гаечными ключами. Фитинг не нужно разбирать перед натягиванием на него трубы, также нет необходимости проводить другие дополнительные действия, например, снятие фаски

Выполняя затяжку, важно контролировать степень усилия, чтобы не повредить трубу

Используя компрессионные фитинги, можно избавиться от необходимости применять обжимные клещи

СНиП

• СНиП 3.05.01-85 (посвящен внутренним санитарно-техническим системам).
• СНиП 41-01-2003 (излагаются вопросы организации систем отопления, кондиционирования и вентиляции).
• СНиП 3.05.04-85 (касается наружных систем водоотведения).

Методика опрессовки трубопроводов промышленных предприятий оговаривается в отраслевых нормах.

Среди прочего указанные документы устанавливают величину испытательного давления. Она зависит от материала трубопровода, толщины его стенок (берется минимальное значение), разницы по высоте между самым верхним и нижним элементами системы и других факторов. Чаще всего давление при проведении гидропневматических испытаний развивают до следующих значений:

• в напорных трубопроводах (водоснабжение): 10 – 15 атм.;
• чугунная канализация: 1,5 атм.;
• безнапорные полимерные трубы: 1,5 – 2 атм.;
• системы отопления в многоквартирных домах (с чугунными радиаторами): 2 – 5 атм. (по СНиПу – не менее 1,5 рабочего давления);
• узел ввода (в централизованных системах): 10 атм.;

При опрессовке системы отопления в частных домах достаточно давления до 2 атм. (выше нагнетать нет смысла: на этот уровень обычно настраивается аварийный клапан).

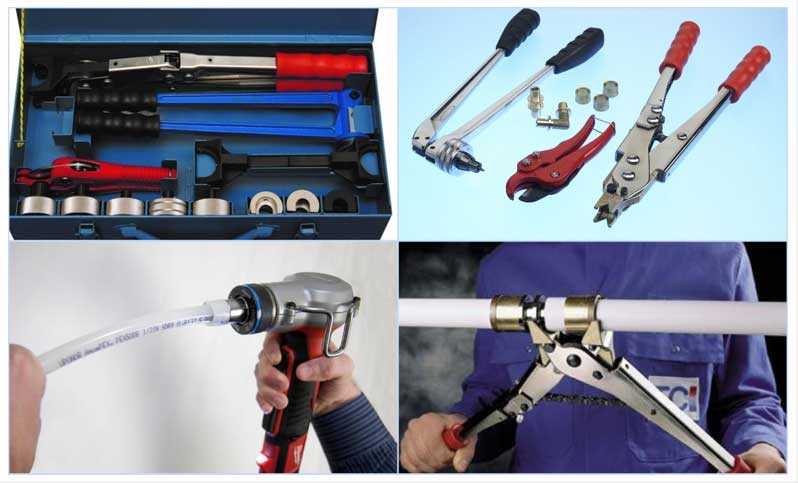

Установка трубы из СПЭ фитинги, монтаж, инструменты

Виды соединений СПЭ:

• компрессионными пластиковыми фитингами;
• компрессионными металлическими фитингами;
• пресс-фитингами;
• напрессовочными фитингами.

Приобретая материалы, покупайте трубы и фитинги одного производителя. Разные производители устанавливают различные допуски для продукции, поэтому между трубами и фитингами разных марок разница в размерах достигает 0,5 мм. Если нет возможности взять материал одной марки, отрежьте кусок трубы и подбирайте фитинги к нему.

Трубы из СПЭ и фитинги к ним

Компрессионные пластиковые фитинги

Пластиковый компрессионный фитинг

По устройству они аналогичны таким же соединениям для любого вида пластиковых труб и состоят из основного корпуса, уплотнительного и компрессионного колец, зажимного кольца и зажимной гайки. Для монтажа такого фитинга трубу обрезают под углом 90 градусов, напильником удаляют заусенцы, надевают на нее зажимные гайку и кольцо.

Затем в основной корпус вставляют уплотнительное и компрессионное кольцо и вставляют трубу до упора. После чего подвигают зажимное кольцо вплотную к основному корпусу и закручивают обжимную гайку.

Если у вас сильные руки, затяните гайку вручную. Если нет, то воспользуйтесь специальным или разводным ключом.

Слабо затянутое соединение даст течь при подаче воды, и его придется подтягивать. Для такого соединения не требуется специального оборудования, но раз в 3-5 месяцев необходимо проверять затяжку гаек.

В случае ремонта водопровода фитинг легко демонтировать и установить на новое место. Средняя стоимость фитинга (зависит от размера и формы) 100 рублей.

Монтаж компрессионного пластикового фитинга

Компрессионные металлические фитинги

Компрессионный металлический фитинг

Они аналогичны таким же креплениям для любого вида пластиковых и металлопластиковых труб. Состоят из корпуса, уплотнительных колец, компрессионного кольца и компрессионной гайки.

Для установки трубу обрезают под углом 90±15 градусов и напильником удаляют заусенцы. На трубу надевают гайку, затем кольцо, после чего в трубу вставляют корпус с надетыми уплотнительными кольцами.

Гайку закручивают сначала руками, затем разводным гаечным ключом. Для монтажа не требуется специального оборудования. Прочность соединения аналогична предыдущему.

При ремонте водопровода фитинг легко демонтировать и установить на новое место. После 2-3 демонтажей необходимо заменить уплотнительные кольца. Средняя стоимость фитинга 150 рублей.

Пресс-фитинги

По устройству и способу аналогичны креплениям, которые применяют для любого вида пластиковых труб. Состоят из корпуса и обжимной муфты. Для установки фитинга трубу обрезают под углом 90±15 градусов, напильником или наждачной бумагой удаляют заусенцы. На трубу надевают обжимную муфту, после чего в обрезанный край трубы вставляют корпус фитинга.

Пресс-фитинг

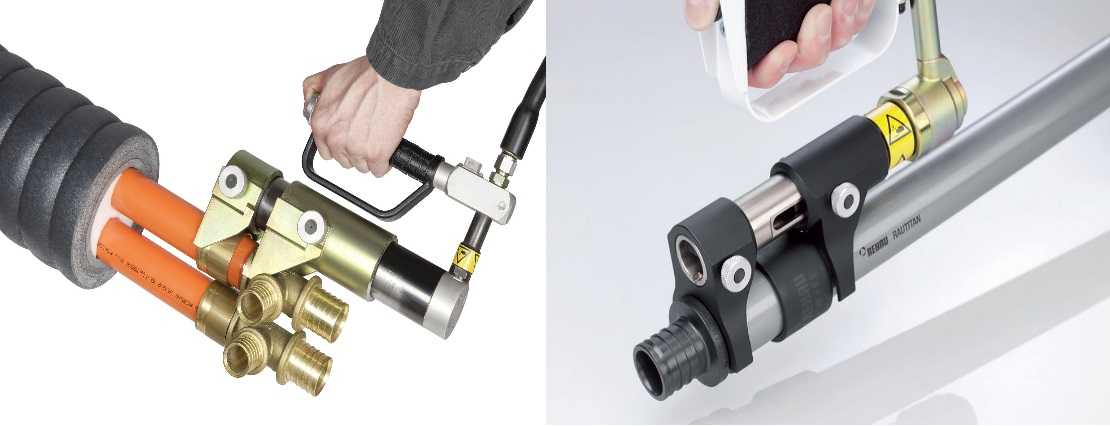

Установив фитинг, на него надвигают муфту и обжимают ее с помощью пресса. Такое крепление прочней, чем с компрессионным фитингом, но для ремонта трубы фитинг необходимо срезать. Стоимость оборудования для такого монтажа – от двух тысяч евро. Средняя стоимость фитинга 150 рублей.

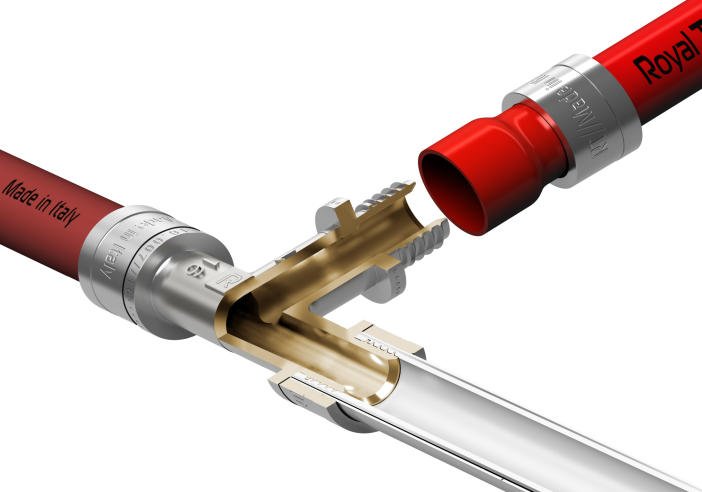

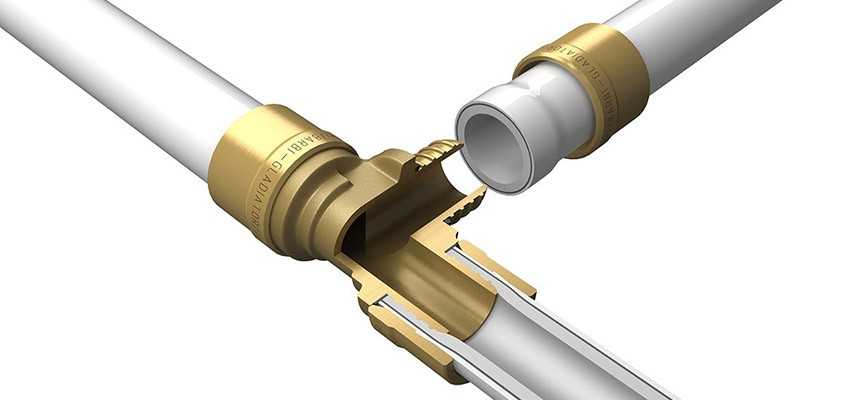

Напрессовочные фитинги

Их применяют только для сшитого полиэтилена. Фитинг состоит из корпуса и напрессовочного кольца. Для установки фитинга трубу обрезают под углом 90 градусов.

Обратите внимание, что отклонение даже на 5 градусов ослабит прочность соединения. Расширитель для СПЭ

Расширитель для СПЭ

На трубу надевают напрессовочное кольцо, после чего в трубу вставляют расширитель необходимого диаметра.

Увеличив сечение трубы, в нее вставляют корпус фитинга и с помощью ручного пресса напрессовывают кольцо на соединение, продвигая его вплотную к корпусу. По надежности такое соединение аналогично пресс-фитингу. Стоимость оборудования для монтажа от 10 тысяч рублей. Средняя стоимость фитинга 200 рублей.

Вотличие от полиэтилена, СПЭ не сваривают, не клеят и не паяют. Это обусловлено физическими свойствами материала. Сварные швы через 2-3 месяца трескаются и теряют герметичность. Низкая адгезия поверхности к любым клеям и стойкость к растворителям исключает качественное клеевое соединение.

Процесс напрессовки

Фитинги под пайку для полиэтилена плавятся при более низких, чем СПЭ температурах, поэтому паяльник не расплавит трубу. Если вам предлагают варить, паять или клеить сшитый полиэтилен, не соглашайтесь.

Из статьи вы узнали, как выбирать трубы из сшитого полиэтилена и соединительные фитинги для них, как правильно установить такой водопровод и сколько стоят фитинги и оборудование для монтажа. Зная это, вы примете решение – вызвать мастера для монтажа водопровода или сделать эти работы самостоятельно.

Основные виды фитингов

Коммуникации из сшитого полиэтилена хорошо гнутся после нагрева. Для выполнения поворотов системы достаточно иметь один инструмент  – строительный фен. При монтаже сетей может понадобиться не только изгиб, но и соединение двух отрезков трубы. Это возможно благодаря фитингам.

По назначению они бывают таких видов:

• угольники;
• фитинги-муфты;
• сгоны;
• заглушки;
• крестовины, тройники.

Монтаж систем из PEX труб требует применения фитингов разных типов

Угольники удобно использовать в местах плановой смены направления трубопровода. Состыковать прямолинейные отрезки можно фитингами-муфтами. Сгоны применяются для подсоединения к имеющемуся изделию нового отрезка, крестовины и тройники – для разводки трубопровода, заглушки – для закрытия его концов.

Также фитинги разделяются по материалу:

• полипропиленовые;
• полиэтиленовые;
• комбинированные;
• поливинилхлоридные.

Наибольшее распространение получили латунные соединительные элементы. Существуют также прямые (для стыковки труб одного диаметра) и редукционные (для соединения труб разных диаметров) фитинги.

Схема укладки и основные типы кабелей ТП

Существует два основных типа кабелей для теплого пола:

1. Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:

• нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
• жила заземления сделана из луженой меди;
• кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
• общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
• соединительные контактные муфты находятся на обоих концах кабеля.

Структура одно и двухжильного нагревательного кабеля

1. Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.

Примерная схема укладки одножильного нагревательного кабеля на кухнеПримерная схема укладки двухжильного нагревательного кабеля в жилой комнате

Использование фитингов для соединения металлопластиковых труб

В настоящее время все чаще и чаще используют трубы из металлопластика, ведь это вполне доступный и довольно надежный метод устройства трубопровода.

Схема компрессионного фитинга металлопластиковой трубы.

Но, выбирая этот материал, мало кто знает, как выполнить соединение металлопластиковых труб, к примеру, с металлическими.
Подготовительный этап
Выполнить соединение труб из металлопластика можно следующим образом:

• используя компрессионные фитинги (соединители);
• с помощью прессовых фитингов, которые делятся на обжимные муфты и пресс-фитинги надвижного типа.

Перед началом проведения работ следует сделать чертеж расположения трубопровода, отопительных приборов и элементов сантехники. Затем необходимо заняться подбором необходимого инструмента и труб, тщательно порезав их на отрезки согласно замерам.

Из инструментов понадобятся:

• ножовка;
• калибровщик;
• гаечный ключ;
• рулетка;
• круглый напильник;
• строительный скотч.

Деформированные края выравнивают калибровщиком, торцы зачищают, убирая всевозможные заусенцы и шероховатости напильником или заточенным сверлом.

Компрессионные фитинги

Схема устройства металлопластиковой трубы.

Обжимной компрессионный фитинг из латуни включает в себя разрезное кольцо, накидную гайку и штуцер. Соединение довольно надежно и выполняется при помощи простого гаечного ключа.

Накидная гайка, закручиваясь, сжимает пресс-гильзу. Именно этим обеспечивается плотное соединение внутренних стенок металлопластиковых труб со штуцером фитинга.

К преимуществам соединения канализационных и водопроводных стояков данным способом можно отнести следующее:

• монтаж производится без использования специальных инструментов и оборудования;
• при необходимости возможно демонтировать соединение.

Гипотетически когда-то собранный узел можно разобрать и снова собрать, но практика показывает, что наиболее надежным является новый фитинг и соединение в целом.

Примечание!

Устройство трубопровода посредством компрессионных фитингов
Закрепление металлопластиковых труб не требует большого количества зажимов и хомутов, так как они отлично держат форму.

Трубопровод можно устроить как по тройниковой, так и по коллекторной схеме. Применяя тройниковую схему, соединение фитингов может быть выполнено последовательно или производиться уже после укладки трубопровода.

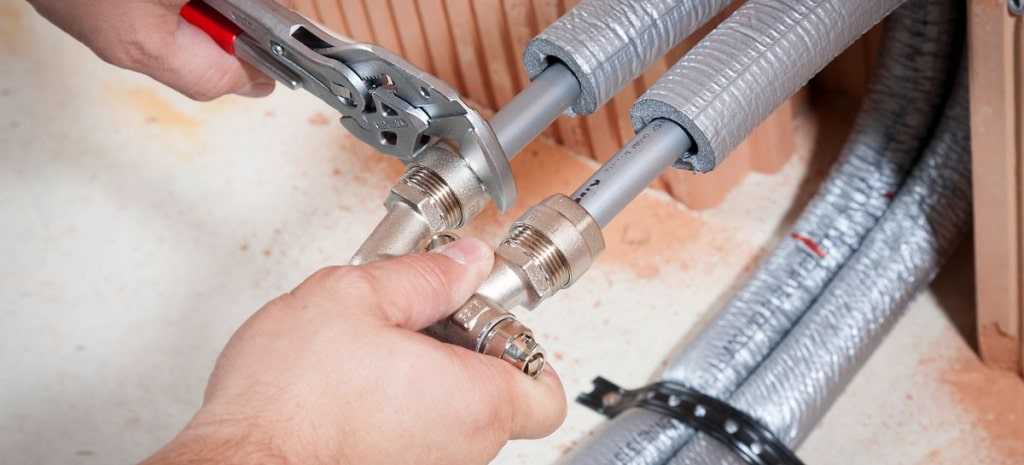

Соединение компрессионными фитингами выполняется в определенной последовательности.

Схема сварки труб с фитингами.

1. Необходимо выровнять трубу, обеспечив ровный прямой отрезок до и после среза (не менее 10 см).
2. Производится подготовка трубы согласно вышеописанному. Помимо этого, необходимо на торцах сделать заходную фаску (не более 1 мм).
3. На трубу надевается накидная гайка и разрезное кольцо.
4. Штуцер увлажняется.
5. Труба насаживается на штуцер, причем делается это таким образом, чтобы вся плоскость торца упиралась в кромку соединителя.
6. Накидная гайка закручивается на штуцер рукой до упора. Закручивание должно быть легким без каких-либо усилий. Если же гайка идет туго, значит, вкручивание производится не по резьбе. При этом можно испортить резьбу, а это повлечет за собой порчу соединителя.
7. Первый гаечный ключ удерживает фитинг, а второй дотягивает накидную гайку на 1-2,5 оборота. В итоге 1-2 нити резьбы должны остаться на виду. Ключи с дополнительными рычагами и чрезмерные усилия не допускаются.

Для утепления и предотвращения образования конденсата на трубы одевают гофрированный шланг. Как правило, для производства таких шлангов используется вспененный полиэтилен. Одним надрезом шланг разрезается вдоль и надевается на трубопровод. По мере необходимости производится дополнительное закрепление скотчем.

Особенности труб ПНД

Аббревиатура ПНД расшифровывается как полиэтилен низкого давления. Это полимерный материал, изготовленный с применением специальной технологии, когда полимеризация происходит без действия внешнего давления. На выходе получается крепкий, эластичный полимер, который химически инертен и может использоваться для хранения и транспортировки пищевых продуктов (в том числе питьевой воды).

Положительные качества коммуникаций из ПНД:

• Химически устойчивы. Полимерные коммуникации из ПНД не поддаются действию агрессивных жидкостей и могут использоваться для транспортировки питьевой воды.
• Не подвергаются коррозии. Срок службы коммуникаций более 50 лет.
• Не проводят электрический ток.
• Эластичны. Трубопроводы из ПНД отлично зарекомендовали себя в сейсмоопасных зонах, в зонах с повышенной вибрацией. Они не теряют своих эксплуатационных качеств в таких условиях, долговечны и надежны.
• Высокая эластичность материала не дает трубам растрескаться при замерзании их с водой внутри. Там, где стальной трубопровод лопнет, коммуникации из полиэтилена сохранят целостность и герметичность.
• Устойчивы к гидроударам.
• Легкие. Малый вес дает возможность: сэкономить на доставке, осуществлять сборку коммуникаций без привлечения сторонней рабочей силы.
• Просты в монтаже. Легкость резки, наличие спец. фитингов дает возможность собрать трубопровод без наличия профессиональных навыков.

К недостаткам относят ограниченную сферу применения труб из ПНД, поскольку материал не выдерживает высокой температуры. Максимальная температура для эксплуатации – 80 градусов.

Производители предлагают два вида труб из ПНД:

• для эксплуатации под давлением – водопровод, газопровод;
• для эксплуатации без давления внутри трубы – канализация, ливневки, электрокоммуникации.

Отличие заключается в толщине стенок и способе стыковки труб.

Способы соединения и монтаж

Кроме приобретения самих труб, для монтажа понадобятся специальные соединительные элементы – фитинги, а также ручной инструмент

В ходе выполнения работ очень важно не деформировать защитный слой материала. Грамотный и аккуратный монтаж позволит продлить срок службы трубы. Для соединения PEX-труб используется экстендер и ножницы для резки

Соединение происходит по принципу молекулярной памяти материала. Схема работ выглядит следующим образом:

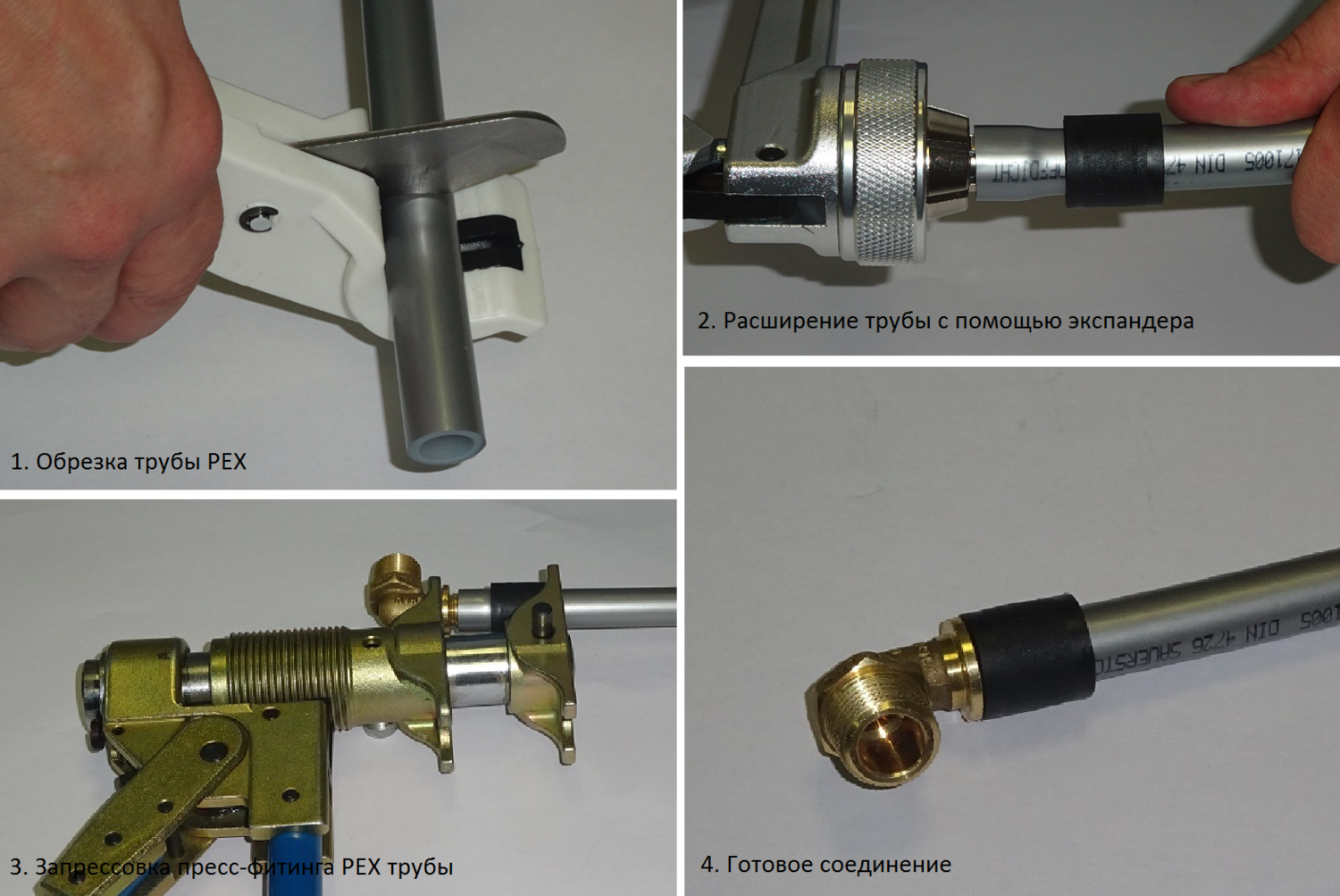

Для соединения PEX-труб используется экстендер и ножницы для резки. Соединение происходит по принципу молекулярной памяти материала. Схема работ выглядит следующим образом:

• отрезается необходимый размер трубы;
• на изделие надевают кольцо-фиксатор;
• в трубу просовывается головка экстендера и вращательными движениями растягивает трубу до полного проникновения головки внутрь изделия;
• после чего расширитель вынимается, труба в увеличенном размере надевается на штуцер, а через некоторое время она примет свой первоначальный диаметр, тем самым надежно обхватив насадку.

Для соединения труб применяются разные виды фитингов.

• Компрессионные пластиковые изделия – они имеют корпус, соединительное и зажимное кольцо, зажимную гайку. Фитинг очень легко устанавливается на трубу, достаточно обрезать ее под прямым углом и надеть до упора.
• Металлические фиксаторы – они в разы долговечнее аналогов из пластика, но и стоимость имеют более высокую. Состоят фитинги из тех же деталей и надеваются на трубу по аналогичной методике. Изделия можно снимать и использовать повторно.
• Пресс-фитинги состоят из корпуса и обжимной муфты. Такие элементы обеспечивают максимально прочное крепление. В некоторых случаях для работы с ними используется инструмент для опрессовки в виде пресс-клещей. Ручной пресс не всегда эффективен, поэтому при подключении радиатора или горячего водоснабжения используется специальное оборудование. А также необходимо привлечение к монтажу профессиональных мастеров.
• Напрессовочные фитинги – включают в себя корпус и напрессовочное кольцо. Монтаж таких деталей несложный, однако тоже требует специализированного оборудования. Эта продукция является наиболее дорогостоящей в сравнении со всеми вышеперечисленными элементами.

Приступаем к работе

Прежде чем вы займетесь монтажными работами, внимательно подумайте над тем, как ваш трубопровод в дальнейшем будет защищен. Как рекомендуют специалисты в данной области, полиэтиленовые системы лучше всего укладывать под защитное бетонное основание или стяжку. Это необходимо для того, чтобы защитить их от внешних механических и природных воздействий, в том числе и от перегрева или переохлаждения.

Независимо от того, где именно вы прокладываете разводку, прежде чем приступить к монтажу, подготовьте все необходимое оборудование и инструменты.

Возьмите электросварной фитинг и внимательно изучите инструкцию, предоставленную его производителем. Это нужно для того, чтобы во время монтажа полиэтиленовых труб у вас не возникло непредвиденных проблем.

Электросварной фитинг «паяльник», оснащен нагревательным элементом. Под действием напряжения, он начинает накаляться и плавит полиэтилен, образуя плотное соединение в местах стыков. При помощи специального оборудования, возможно выставление необходимого напряжения и времени спайки. Для выполнения данных видов работ не требуется каких-либо профессиональных навыков, так как данный аппарат все выполнит самостоятельно. Все что требуется от вас, — это замерить нужную длину трубы и ровно ее отрезать.

Затем необходимо зачистить образовавшиеся заусенцы, особенно если для распила использовался такой инструмент, как ножовка. На самой трубе необходимо сделать отметки глубины установки фитинга. Далее вам нужно смазать край отрезка специализированным составом, а точнее смазкой для сантехнических работ. С предварительно раскрученного фитинга снимаем гайку для зажима и одеваем ее непосредственно на саму трубу, затем сверху натягиваем упорное резиновое кольцо. В результате проделанной процедуры торцы нагреваются и соединяются под давлением. Сварка очень надежно прикрепляет детали друг к другу

Обратите внимание на температурный режим

Еще одной распространенной ошибкой является неправильно подобранное расстояние, которое вы отмечаете между креплениями, которое в обязательном порядке приведет к сильному провисанию.

Стоит отметить и то, что если трубы, установленные вами, предназначены для холодного водоснабжения, то без изоляционного слоя будет образовываться конденсат, а при горячем образуется тепловая потеря.

Технология монтажа несложная, но требует соблюдения определенного ряда правил, а потому, если вы проводите работы самостоятельно, не ленитесь и соберите как можно больше информации, а лучше всего получите консультацию специалиста.

Инструкция по соединению полиэтиленовых труб с помощью контактной (стыковой) сварки

Такой способ соединения полиэтиленовых труб используется чаще всего. Смысл метода состоит в том, что изделия, которые нужно сварить закрепляются в специальных зажимах. Эти зажимы устанавливаются на общих направляющих. Далее происходит торцевание с использованием определенных пил. Когда вы обработаете торцы, их необходимо будет нагреть, используя для этого электронагреватель. Греть материл нужно до тех пор, пока он не станет вязким, и его можно будет сжимать гидравлическим приспособлением. Именно контактная сварка помогает сохранить трубам их гибкость без нанесения вреда прочности. Стоит отметить, что качество соединения зависит от категории оборудования, которое вы будете применять. Это значит, что наиболее качественного соединения можно добиться, используя сварочный аппарат с большим количеством возможностей.

Необходимо проверить все трубы на правильность формы. Чтобы стыки прилегали лучше, их нужно зачистить и подравнять. Находясь в сварочном аппарате, стыки должны стоять ровно друг напротив друга. Далее нужно разместить между кромок нагреватель и включить аппарат, позволяя трубам начать плавиться. После этого следует убрать нагревательный элемент и состыковать торцы, применив немного усилия. Держать их нужно до тех пор, пока материал не станет твердым. В этот момент в месте стыковки труб будет выдавливаться расплавленный материал – это будет сварной шов.

Правила работы со сшитым полиэтиленом

При укладке теплого пола из сшитого полиэтилена важно жестко фиксировать все изгибы специальными клипсами на дюбелях, поскольку материал будет пытаться вернуться в исходное состояние, особенно на малых углах изгиба. Соблюдая правила работы с материалом на этапе укладки, можно избежать проблем при использовании теплого пола в дальнейшем:

В силу эластичности материала сшитый полиэтилен требует надежного крепления. Лучшей укладкой для таких труб служат специальные (даже есть декоративные) желоба. Если используются для крепления одиночные клипсы, то они должны быть установлены: на прямых участках не менее чем через 1 метр, в местах соединения, для жесткой фиксации изгибов минимум в 3 точках. При монтаже теплого пола на цементной стяжке устанавливают дополнительную изоляцию для труб. При монтаже коммуникаций холодного водоснабжения требуется дополнительная теплоизоляция. Это необходимо, чтобы на трубопроводе не образовывался конденсат. Основой качественного монтажа является гладкий срез при подготовке труб

Важно, чтобы срез был под углом в 90 градусов к направляющей оси. Заусеницы, волны, неровный срез будут причиной протечки в будущем

Для нарезки трубного материала не рекомендуется пользоваться ножовкой – только труборезом.

Источник

Можно ли соединять трубы теплого пола или нет?

При укладке
трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать
цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы
между собой, и как это сделать? Для соединения контуров существует несколько
методик, которые зависят от вида материала.

Рассмотрим подробнее
способы — как соединять трубы тёплого пола.

Соединение
труб из сшитого полиэтилена и металлопластика

Контуры из
полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных,
бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги
бывают:

1. Электросварочные — эффективны, но для
   их установки необходимо специальное оборудование, поэтому используются редко.
   Процесс выглядит так:
2. на срез трубы одевается
   электросварочный фитинг;
3. к клеммам подключается сварочное
   оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и
   сплавке стыков;
4. аппарат отключается, полученное
   соединение способно выдержать давление до 12 Амп.
5. Прессовочные — главный плюс, что при
   прессовке, происходит заполнение полимером всего пространства, тем самым
   получается высокопрочное соединение.

Последовательность действий:

• на край обжимной трубки надевается
  гайка, резьбой в сторону соединения;
• разрезное кольцо одевается с отступом
  от среза на 1 см, и фиксируется;
• натягивается шланг с приспособлением
  для фитинга;
• обжимная гайка плотно затягивается при
  помощи двух гаечных ключей.

1. Обжимные — такие фитинги наиболее легки
   при установке в домашних условиях:
2. на полимерный шланг одевается зажимная
   гильза;
3. конец контура растягивается в диаметре
   с помощью расширителя;
4. растянутым краем трубка натягивается
   до упора на штуцер фитинга;
5. место соединения фиксируется в таком положении
   на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так
же как и при монтаже пластикового контура, медный можно стыковать при помощи
пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в
случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

• срезы контура зачищаются снаружи и
  изнутри;
• специальным соединителем для пайки
  труб тёплого пола из меди смазываются края деталей — только сверху;
• изделия стыкуются, а лишняя смесь
  удаляется;
• место соединения прогревается газовой
  горелкой и припой заполняет зазоры.

Как уже говорилось
выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь
состоит из:

• корпуса — бывает разной формы (угла,
  тройника, муфты);
• гильзы — основа фитинга, сырьём для её
  изготовления служит нержавеющая сталь;
• клипсы — эластичное кольцо
  (прокладка), которая соединяет корпус и гильзу.

Прессование
осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается
в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь
специальных навыков для проведения данных работ.

Плюс использования
такого соединения — прочность, долгий срок службы и конструкция не нуждается в
обслуживании.

Водопровод из металлопластика своими руками

Чтобы можно было приступить к непосредственному монтажу, нужно составить подробную схему трубопровода. На ней нужно разметить все отрезки труб и соединительные точки, а также другие ключевые элементы: фильтры, краны, тройники и прочее.

Схема водопровода

Для обустройства надежного водопровода из металлопластика нужно знать последовательность установки тех или иных узлов этой системы.

Схема водопровода:

1. Входной шаровой кран;
2. Фильтр грубой очистки, который остановит крупные частицы грязи;
3. Счетчик воды;
4. Фильтр тонкой очистки;
5. Стабилизатор давления, который выравнивает давление во внутренней системе при скачках во внешнем водопроводе;
6. Коллектор, который распределяет воду;
7. Непосредственная разводка труб из металлопластика до сантехники.

Для металлопластиковых труб фильтр грубой очистки очень рекомендован, поскольку большие частицы могут повредить внутреннюю прослойку полиэтилена. Как известно, таких частиц, например, песок, металлы или окалины в наших стояках предостаточно.

Коллектор равномерно распределяет воду от стояка до точек потребления: раковина, унитаз, стиральная машина и т.д. Эти устройства оснащены несколькими выходами, поэтому нужно выбирать ту модель, которая будет соответствовать вашей водопроводной схеме.

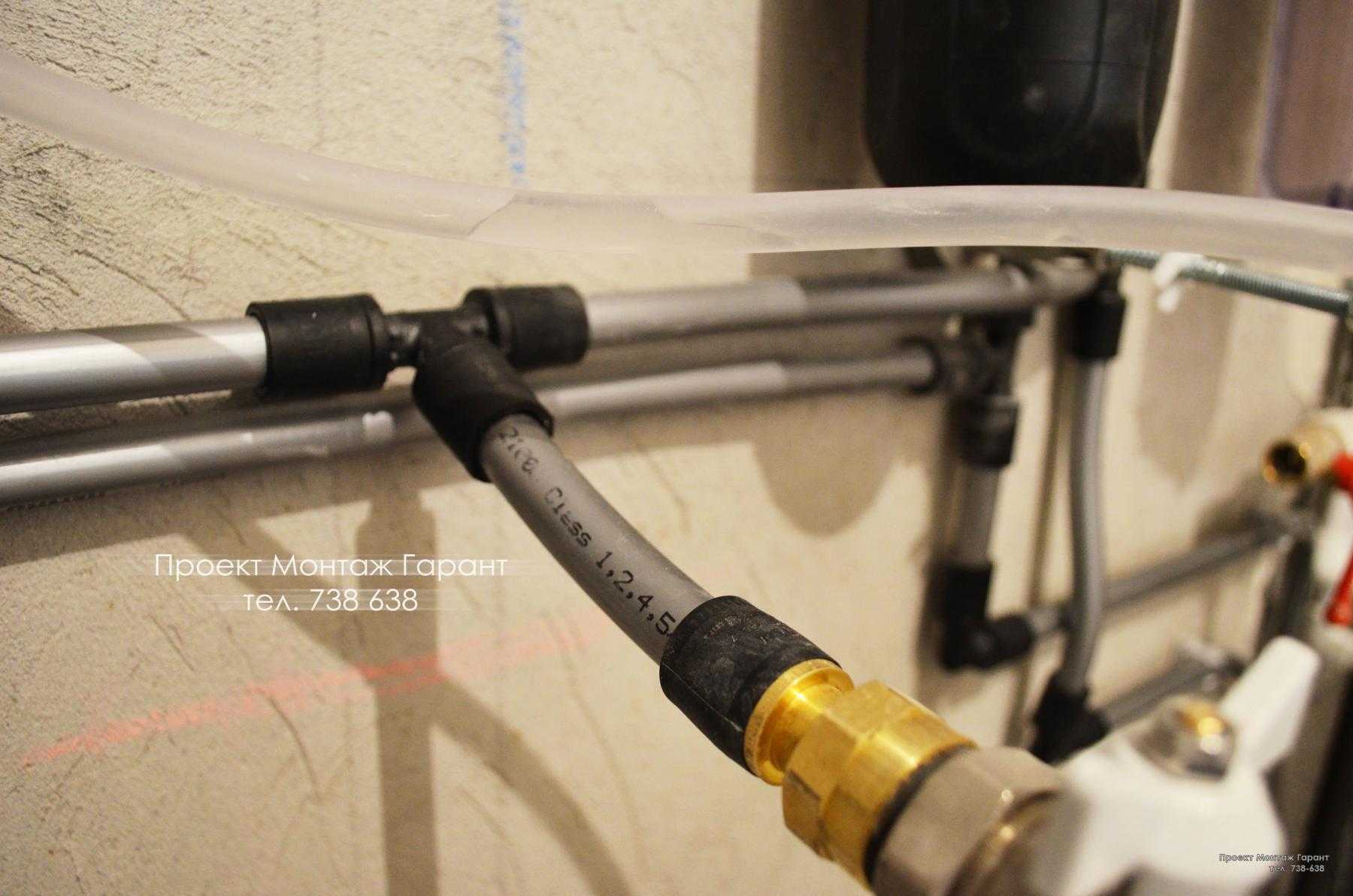

Монтаж металлопластиковых труб

На первом месте в работе с металлопластиком нужно ставить аккуратность, поскольку небрежное обращение или грубая сила может легко повредить этот материал. Нельзя слишком туго и резко затягивать гайки, а также допускать появления царапин и надрезов на поверхности трубе. Перед началом работы рекомендуем вам просмотреть видео ролик по монтажу.

Монтаж с компрессионными фитингами

Первый делом, как уже отмечалось, устанавливаем шаровой кран, позволяющий перекрывать воду в квартиру или дом.

Этапы работы по монтажу трубопровода своими руками:

1. Определить место установки фитинга и разрезать трубу по этой разметке;
2. Желательно на этом этапе надеть на трубу гофру для утепления, хотя этот пункт вовсе не обязателен;
3. Трубу нужно развальцевать, расширяя и очищая ее края при помощи специального калибратора;
4. На трубу надеть накидную гайку и уплотнительное кольцо, все детали выровнять;
5. Теперь одетые детали – гайку и кольцо нужно начать закручивать на штуцер фитинга. Для этого вам понадобится пара гаечных ключей – одним закручивается гайка, а другим оказывается противодействие. Затягивая гайку компрессионного фитинга нужно быть предельно аккуратным, так как грубая сила приведет к трещине кольца. Момент, когда затягивать уже достаточно, можно узнать по характерному потрескиванию;
6. К полу и стенам трубы необходимо крепить хомутами и опорами, специально для монтажа трубопровода.

Разводка с использованием металлопластиковых труб должна быть выполнена в виде цельной линии от коллектора к точке потребления. Вводить лишних соединений не нужно, так как компрессионные фитинги периодически нуждаются в протяжке, дабы сохранялась герметичность конструкции.

Если вы обустраиваете теплые полы, то наличие компрессионных фитингов под полом недопустимо, ведь их профилактика будет недоступна. Благо металлопластиковые трубы изгибаются, и их можно проложить в какой угодно форме, избегая лишних соединительных узлов. Кроме того, существуют пресс-фитинги, которые не нуждаются в протяжке – прочные и долговечные, они обеспечат быстрый монтаж и гарантию работы до 50 лет. Ниже описана схема монтажа с использованием таких фитингов.

Монтаж с пресс-фитингами

Пресс-фитинги способны выдерживать в рабочем режиме давление в 10 бар. Однако для их установки вам потребуется, по крайней мере, простая ручная пресс-машина, но бывают и гидравлические.

Схема монтажа с пресс-фитингом:

1. Первые шаги полностью совпадают с монтажом компрессионных фитингов: отрезать трубу, а также откалибровать и снять фаску;
2. На конец трубы надевают гильзу из нержавейки;
3. Теперь нужно вставить до упора в трубу фасонную часть фитинга;
4. Гильзу необходимо зажать при помощи пресс-машины;
5. Рукоять пресса сводят до упора.

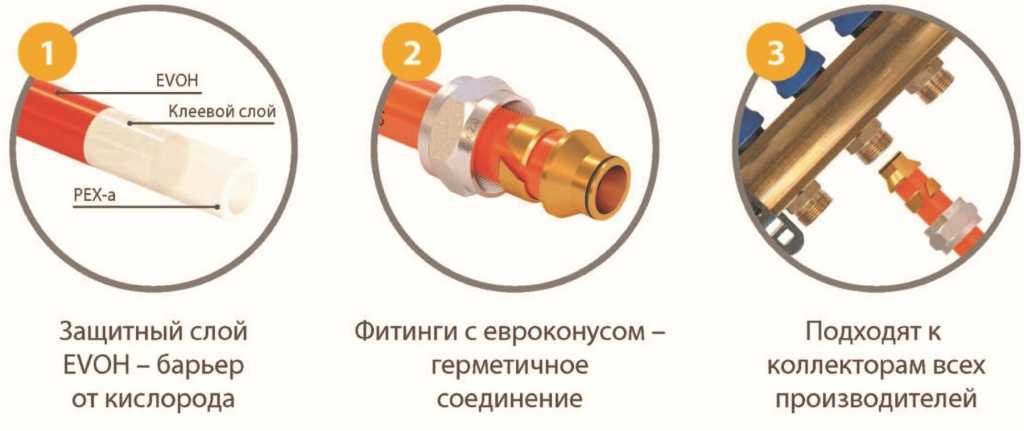

Виды фитингов для стыковки сшитого полиэтилена

Сегодня, чтобы сшивать трубы из полиэтилена между собой, применяются фитинги следующих видов.

Компрессионные

Компрессионные, их
ещё называют обжимными — разъёмный способ соединения. Фитинг — гайка, разъёмное
кольцо и штуцер, чаще элементы изготовлены из латуни.

Пресс-фитинги

С помощью данного
вида фитинга образуется не разъёмное соединение, оно прочное и долговечное.
Рекомендовано для использования в конструкции со стяжкой, в системе с высоким
уровнем давления и большой температурой.

В пресс-фитиг входит
корпус, обжимное кольцо и гильза.

Аксиальные

Аксиальный
фитинг — это приспособление имеющее штуцер и гильзу. Установка его производится
при помощи расширительных и натяжных инструментов.

Выводы и полезное видео по теме

В видеороликах информация о том, как правильно выбрать оптимальный вариант труб для домашней отопительной системы.

Подробный обзор, полезные советы и любопытные нюансы использования для обогрева жилья медных, металлопластиковых, полипропиленовых и сшито-полиэтиленовых трубных деталей.

Варианты обустройства в жилом доме современной отопительной системы. Плюсы и минусы различных способов монтажа оборудования из металла и прочих популярных материалов.

Советы по выбору труб и фитингов для радиаторной системы отопления. На каком материале лучше остановиться, чтобы оборудование давало максимальную отдачу при разумном потреблении энергоресурса.

Дать однозначный ответ на вопрос, какие трубы предпочтительнее выбрать для обустройства отопления в частном доме или квартире, не сможет даже самый опытный профессионал. Каждый случай придется рассматривать отдельно, учитывая особенности проектирования конкретной греющей системы и финансовые возможности владельцев недвижимости.

Не стоит делать выбор, исходя только из цены. Лучше остановится на варианте, сочетающем в себе оптимальное качество и разумную стоимость, иначе в итоге можно оказаться в положении скупого, который заплатил дважды за проделанную работу. Тем более, что процесс монтажа греющего оборудования требует времени и доставляет определенные неудобства хозяевам жилища.

А какие трубы вы купили для устройства контура отопления в загородном доме? Что стало решающим фактором для совершения именно этой покупки? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Источник
