Горелки газовые для котлов: конструктивные особенности и принцип работы

Рекомендация выбора котла на газе и дровах

На выбор комбинированных котлов отопления под дрова и газ, влияют технические параметры отапливаемого здания, необходимость в автоматизации процесса горения

Обращают внимание на наличие или отсутствие дополнительных функций в устройстве

Главными критериями выбора являются:

• Производительность – одного киловатта мощности достаточно для обогрева 10 м² здания. Котел подбирают в соответствии с необходимостью в тепловых затратах здания. Для помещения в 100 м², потребуется установить 10 кВт модель, для 200 м² — 20 кВт и т.д.
• Наличие контура горячего водоснабжения – выбрать универсальный котёл с ГВС несколько сложнее. Во время работы, определенное количество мощности будет затрачено для подогрева бытовой воды. Поэтому, расчет необходимой мощности двухконтурных котлов осуществляют с учетом запаса в тепловой энергии в 15-20%. Для типового здания в 100 м², минимальная мощность отопительного оборудования составит 12 кВт.
• Встроенный ТЭН – наличие электрического нагревателя, существенно увеличивает функциональность котла. Автоматическое переключение на нагрев ТЭНом, происходит благодаря установленному чувствительному контроллеру.В настройках большинства моделей присутствует режим, позволяющий поддерживать минимальный нагрев теплоносителя (+5-10°С) и тратить минимальное количество электроэнергии, что удобно, если требуется оставить здание на некоторое время зимой, без полноценного обогрева.
• Особенности конструкции – как уже отмечалось, многотопливные котлы могут иметь одну универсальную камеру сгорания, предназначенную для попеременного использования газа и дров, либо отдельные топки, под каждый вид топлива. Второй вариант предпочтителен по причине того, что перевод котла с дров на газ осуществляется в автоматическом режиме.

При подключении котла к магистральному газу, потребуется сделать проект и получить все необходимые разрешения на ввод в эксплуатацию. Правила установки такие же, как и для любого другого газового оборудования.

Основные производители древесно-газовых котлов

Еще одним немаловажным аспектом, влияющим на выбор битопливного котла, является страна изготовитель и торговая марка отопительного агрегата. Качественное оборудование изготавливается в ЕС, России и Украине:

• Украинские и российские комбинированные котлы – полностью адаптированы под реалии отечественной эксплуатации, нечувствительны к качеству топлива, перепадам напряжения в сети. Отопительные котлы на дровах и газе, российского производства, выпускают несколько ведущих производителей: Куппер ПРО (компания Теплодар), Zota MIX, Каракан (новосибирский концерн «СТЭН»), PARTNЁR (новосибирский производитель КОСТЁР), СТС (украинский производитель «Стальные Твердотопливные Системы).
• Европейские комбинированные котлы – продукцию на рынке отопительного оборудования предлагает более десятка различных компаний. Неизменным спросом пользуются следующие марки: Wirbel (австрийско-немецкая компания с одноименным названием), Jaspi (финский концерн, специализирующийся на производстве твердотопливных котлов).

Что касается качества сборки и надежности, европейские агрегаты несколько обгоняют отечественные аналоги. В российских котлах явно заметны недоработки, особенно, что касается автоматизации устройства и работы в режиме газогенерации.

Качество российского оборудования постоянно улучшается, учитываются пожелания покупателей. Со временем можно ожидать выпуска конкурентно способной продукции.

Сколько стоит оборудование на газе и дровах

Ценовая политика зависит от месторасположения завода изготовителя и известности бренда. Многотопливный котел PARTNЁR, российского производителя, обойдётся в 22 -24 тыс. руб, в зависимости от мощности и комплектации.

Финский аналог Jaspi стоит от 120 до 150 тыс. руб. Существенная разница. Правда потребитель, за эти деньги, получает практически полностью автономную станцию с накопительной емкостью и автоматикой, полностью контролирующей процесс горения. В случае российского котла, все процессы придется регулировать вручную.

Самостоятельная переделка газового котла под дрова, нередко обходится в приблизительную стоимость обычного многотопливного агрегата отечественного производства.

Насос

Насос в газовом котле

Служит для предания движения теплоносителю. Это устройство заставляет циркулировать отопительную жидкость от нагретого первичного теплообменника в радиаторы, нагревать их и двигаться обратно для нагрева. Насос, как правило, имеет несколько скоростей и настраивается сервисным инженером, исходя из размеров вашей системы отопления.

Слишком высокая скорость насоса может создать дополнительный шум и снизить КПД котла. А слишком малая – приведет к неравномерному нагреву радиаторов

Поэтому для правильной настройки очень важно обращаться к квалифицированным инженерам сервисных служб

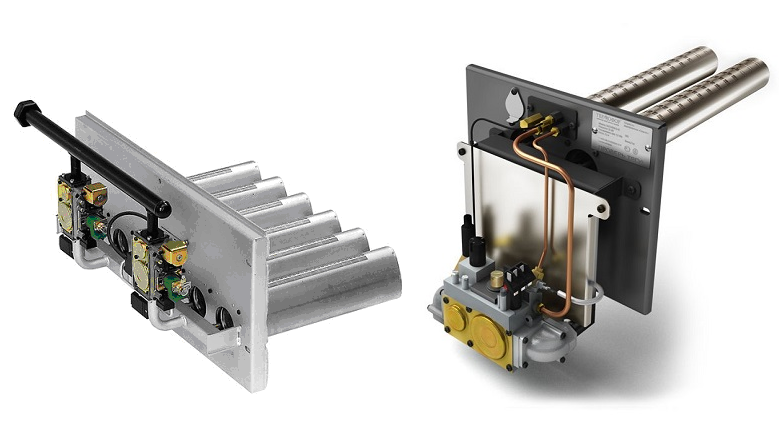

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

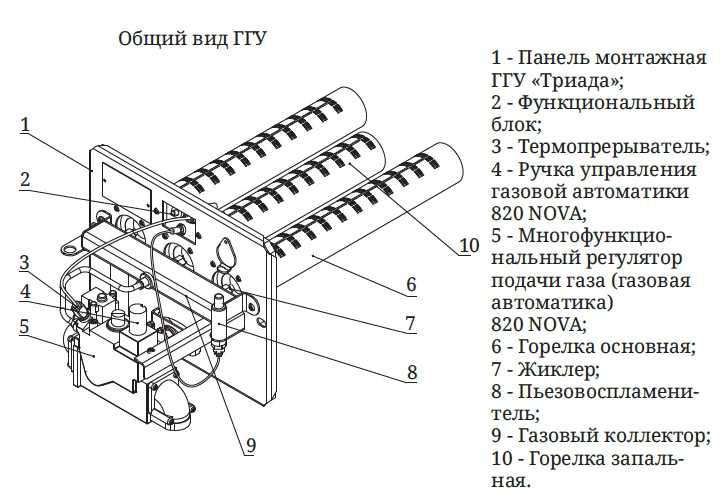

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

• Форсунку – отсюда выбрасывается газ;
• Систему розжига – обеспечивает поджигание газа;
• Систему автоматики – контролирует температуру;
• Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания. Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов. Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой.
Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой.
Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

• Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
• Открывается газовый клапан, в горелку начинает поступать газ;
• В это же время срабатывает система розжига;
• Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Защитная автоматика

Узлы автоматики из первой группы, как видно из её названия, предназначены для защиты котла и помещения, в котором он установлен. Эти устройства прекращают подачу газа в случае возникновения аварийной ситуации.

Газ-контроль

Обычно под этим понимается «контроль наличия пламени» горелки. При затухании горелки подача газа должна быть прекращена. Эта базовая функция защиты, которая присутствует во всех котлах.

Этот модуль автоматики состоит из двух узлов: клапана подачи газа и термопары (рис. 1).

Рис. 1 Термопара и электромагнитный клапан

Термопара – пассивный датчик температуры, т.е. не требует внешнего питания. Она представляет собой два спаеных проводника из различных металлов (рис 2.). При нагреве места спайки в проводниках наводится термо-ЭДС, проще говоря, возникает небольшое напряжение, достаточное для открытия электромагнитного клапана подачи газа.

Рис. 2 Принцип действия термопары

Именно поэтому при первом пуске котла нужно подержать кнопку розжига в течение нескольких секунд – время, за которое термопара успеет нагреться и на ней возникнет напряжение, достаточное для поддержания газового клапана в открытом положении.

Не путайте: в описании котла этот блок автоматики обычно называется «газ-контроль», однако правильней было бы называть эту функцию именно «контроль наличия пламени», т.к. аварийно отключать подачу газа могут и другие узлы автоматики, которые мы рассмотрим далее.

Термостат для котла

Термостат – устройство, необходимое для поддержания заданной температуры теплоносителя. Оно отключает котёл при достижении заданной температуры и включает при снижении температуры ниже установленного порога. Ручка термостата имеет несколько режимов, каждый режим соответствует своей температуре теплоносителя.

Рис. 3 Термостат

Если котёл имеет электронное управление, температура может устанавливаться с помощью терминала пользователя и отображаться на дисплее.

Термостат можно считать устройством регулирующим работу котла, однако он выполняет и защитные функции: защита от перегрева и замерзания. Это достигается наличием у термостата верхнего и нижнего пороговых значений. При достижении температуры теплоносителя верхнего аварийного порога котёл отключается во избежание перегрева. При достижении нижнего аварийного порога – котёл включается на максимальную мощность, чтобы не произошло замерзания теплоносителя.

Стоит иметь в виду, что если в перечне технических характеристик котла написано «термостат», имеется в виду наличие регулирующего термостата. Функция защиты от перегрева, есть в любом котле, даже если это отдельно не указано. А вот защита от замерзания присутствует только в тех котлах, где эта функция прописана в характеристиках.

Контроль тяги

Интенсивность тяги должна быть достаточной для полного удаления продуктов горения из помещения, в котором установлен котёл. При недостаточной тяге происходит накопление продуктов горения внутри помещения, что является опасным для здоровья человека. При срабатывании датчика контроля тяги (рис. 4) формируется управляющий сигнал на прекращение подачи газа и отключение котла.

Рис 4. Датчик контроля тяги

При установке отопительной системы тяга проверяется мастером, однако тяга может ухудшиться в процессе эксплуатации в силу многих причин (загрязнение вытяжной трубы и т.д.)

Поэтому датчики в тяги являются важной составляющей системы безопасности котла

Предохранительный клапан

Рис. 5 Предохранительный клапан

Необходим для сброса излишек теплоносителя из системы при повышении его давления выше допустимого предела. Такая ситуация возможна при резком повышении температуры воды (теплоносителя) в системе. Это может привести к повреждению котла и других узлов отопительной системы. Поэтому лучше приобрести котёл со встроенным предохранительным клапаном или установить его отдельно.

Воздухоотводчик автоматический

Во время ввода отопительной системы в эксплуатацию в неё неизбежно попадает воздух, избавиться от которого бывает достаточно сложно. Кроме того, воздух может накапливаться в системе и в процессе эксплуатации. Он препятствует нормальной работе системы отопления, создаёт шум и бурление в трубах. Воздухоотводчик (рис. 6) автоматически выпускает весь воздух, накопившийся в трубах отопления. Его нельзя назвать обязательным узлом, но присутствие его в системе сильно упрощает жизнь пользователю. Поэтому лучшим решением будет выбрать котёл со встроенным воздухоотводчиком.

Рис. 6 Воздухоотводчик

Популярные газовые горелки для бани

Чаще всего ставят в банные печи горелки атмосферного типа УГОП. Они есть в разных модификациях — от 8 кВт до 30 кВт. Есть модели, снабженные датчиками наличия тяги, отсечным клапаном газа, контроля наличия пламени. Все эти опции повышают безопасность использования газового оборудования, но одновременно и поднимают цену, а также делают сложнее (и дороже) ремонт. Еще есть функция регулировки температуры но встречается она нечасто. Наиболее популярны газовые горелки УГОП-16 и 12 — они подходят для большинства парилок. Их технические характеристики приведены в таблице ниже.

Технические характеристики УГОП 12, 16, 30

Обратите внимание, что производителей данного оборудования не один десяток, и некоторые параметры могут отличаться. Обязательно читайте описание и технические характеристики конкретной модели оборудования. В описании должно быть указано, что устройство можно применять в банных печах

До покупки обязательно узнайте физические параметры горелки (как минимум — длину трубок) и определитесь, подойдет ли данная модификация

В описании должно быть указано, что устройство можно применять в банных печах. До покупки обязательно узнайте физические параметры горелки (как минимум — длину трубок) и определитесь, подойдет ли данная модификация.

Горелка УГОП-П 16 с микрофакельными горелками

В последнее время появились модификация этого типа оборудования с отверстиями в виде длинных прорезей-щелей, а не кругов (сверлельные, потому что отверстия сверлят). Из-за наличия щелей называется такая горелка щелевой. Такая, казалось бы, незначительная деталь сильно влияет на картину горения. Разницу можете увидеть в видео.

Соответствие требованиям

Как было уже сказано выше, в горелке природный газ перемешивается в воздухе, а полученная смесь сгорает. В результате воздействия высокой температуры запускается химическая реакция, продуктами которой становятся углекислый газ и вода.

Конечно, весь процесс сопровождает выделение приличного количества тепловой энергии, которая расходуется на подогрев теплоносителя, расположенного в теплообменнике. Это еще один ключевой узел газового котла. Все продукты, полученные в процессе горения, поступают в дымоход и выводятся за пределы помещения.

Это довольно опасный предмет, поэтому к нему предъявляется ряд определенных требований, чтобы сделать работу отопительного котла максимально безопасной.

Требования в данном случае следующие:

1. Конструкция должна быть как можно проще, так как это в значительной степени позволяет увеличить степень надежности данного элемента.
2. Горелка обязательно должна издавать минимальное количество шума. Дело в том, что газовые котлы обычно устанавливаются непосредственно в жилом доме, где данный показатель играет немаловажную роль.
3. Чем дольше будет срок службы детали, тем лучше.
4. Если конструкция котла предусматривает использование различных видов топлива, то горелку лучше приобретать универсальную. Здесь смотрят, чтобы она с легкостью переключалась с одного типа горючего на другой.
5. В идеале, чтобы горелка выделяла минимальное количество вредных веществ, например, оксида азота, угарного газа, за счет чего экологичность котла увеличивается сразу в несколько раз. Однако это сработает лишь в том случае, если конструкция дымохода вместе с вытяжкой выполнены правильно.

Параметры для изготовления

Перед сборкой горелки следует заранее определиться с требуемыми параметрами, основными из которых являются:

1. Тип пламени – факельный либо вихревой. Конструкция беспламенных горелок слишком сложна для изготовления в домашних условиях. Факельное пламя воздействует на маленькую площадь и применяется для точеной сварки. При помощи вихревого можно быстро прогреть большие площади поверхности.
2. Устройство для корректирования пламени. Регулятор позволяет уменьшать ил повышать поток в зависимости от материала и способа обработки. Для управления можно использовать водопроводный вентиль.

Автоматика безопасности котлов и регулирования

Комплект автоматики АБУ-1 учебного жаротрубного котла типа “Турботерм”

Шкаф управления работой насосов

Сенсорная панель индикации параметров работы жаротрубного котла типа “Турботерм”

Шкаф частотного регулирования сетевых насосов котельной

Щит управления и аварийных блокировок жаротрубного котла типа “Турботерм”

“Легкомысленные люди даже в туалетах подолгу не задерживаются.” Геннадий Малкин

Подписавшись на Комплект Учебно-методических материалов для Оператора котельной, А в дальнейшем будете получать от меня как бесплатные, так и платные информационные материалы.

ТЗ ПО ТЕМЕ «АВТОМАТИКА БЕЗОПАСНОСТИ КОТЛОВ И РЕГУЛИРОВАНИЯ»

Тест “Автоматика безопасности котлов и регулирования” для проверки знаний операторов газовой котельной. Главным элементом схемы автоматики безопасности котлов является клапан отсекатель газовый. Срочно проверь свою профессиональную компетентность и востребованность на рынке рабочей силы!

ВОПРОСЫ ТЕСТА ПО ОЦЕНКЕ ЗНАНИЙ

1. Выберите правильный вариант ответа из предложенных. Клапан отсекатель газовый в схеме автоматики безопасности водогрейного котла служит для:

а) регулирования давления газа, поступающего на котел;

б) регулирования расхода газа, поступающего на котел;

в) автоматического прекращения подачи газа на котел при превышении любого параметра, задействованного в схеме автоматики безопасности котла.

2. Выберите правильный вариант ответа из предложенных. Задержка срабатывания клапана отсекателя газового в схеме автоматики безопасности по понижению давления воздуха перед горелкой:

а) допускается и это должно быть отражено в Производственной инструкции; б) не допускается.

3. Выберите правильный вариант ответа из предложенных. Общие датчики в схемах автоматики безопасности и автоматики регулирования следующие:

а) только датчик по температуре воды после котла; б) датчик по температуре воды после котла и датчики по давлению газа и воздуха перед горелкой; в) общих датчиков для схем автоматики безопасности и автоматики регулирования котла нет.

4. Выберите правильный вариант ответа из предложенных. Технический манометр измеряет давление:

а) атмосферное; б) избыточное; в) абсолютное; г) вакуумметрическое.

5. Выберите правильный вариант ответа из предложенных. Поверка исправности манометра производится:

а) каждую смену, постановкой манометра на нуль, оператором котельной; б) один раз в полгода службой КИПиА; в) один раз в год Госповерителем.

Жидкостные манометры

6. Выберите правильный вариант ответа из предложенных. Точность измерения давления жидкостным манометром выше у: ( Р — измеряемое давление; h — разность уровней жидкости;h₁— изменение уровня жидкости в трубке; h₂ — изменение уровня жидкости в сосуде).

а) U- образного манометра; б) чашечного; в) микроманометра.

7. Выберите правильный вариант ответа из предложенных. Задержка срабатывания клапана отсекате газового в схеме автоматики безопасности по погашению факела горелки:

а) допускается и это должно быть отражено в Производственной инструкции; б) не допускается.

8. Выберите правильный вариант ответа из предложенных. Работа водогрейного газового котла с неисправной системой автоматического регулирования:

а) не допускается; б) допускается.

9. Выберите правильный вариант ответа из предложенных. При данном положении трехходового крана манометра выполняется:

Котловой манометр с трехходовым краном

а) продувка сифонной трубки; б) проверка рабочего манометра по контрольному манометру; в) измерение рабочего давления; г) проверка манометра установкой на нуль; д) накапливание конденсата в сифонной трубке (если производится измерение параметров пара).

ВОПРОСЫ ТЕСТА ПО ОЦЕНКЕ УМЕНИЙ И НАВЫКОВ

10. Дополните. Автоматическое регулирование водогрейных котлов включает:

Дорогой, друг! Ответы на данный тест ты найдешь в Комплекте тестовых заданий для оператора котельной или в Учебном пособии «Оператора котельной». Эти информационные материалы платные. Желательно их иметь в своей личной библиотечке. Вопросы и рекомендации можно оставить на странице сайта Контакты. До связи!

Как выбрать горелку

При выборе имеют значение следующие характеристики: диапазон, мощность и способ регулировки. Мощность должна быть больше, чем аналогичный показатель у камеры сгорания: это позволит в дальнейшем регулировать работу котла в большом диапазоне.

Регулировка различается по числу ступеней мощности. Может быть одна или две ступени, а также модулируемая регулировка (плавная по всему диапазону).

Среди марок особым спросом пользуются немецкие (Buderus, Vaillant), итальянские (Lamborghini), словацкие (Protherm). Газовые горелки для котлов отопления российского производства представлены продукцией фирм Жуковский машиностроительный завод, Лемаркс, Конорд.

Следует также отметить газовые горелки для котлов отопления Вакула. Предприятие специализируется на изготовлении автоматики для горелок.

Особенности газовых горелок с автоматикой для котлов отопления производства Вакула:

• пьезоэлектрический розжиг;
• регулировка температуры теплоносителя – от 40 до 90?;
• регулировка подачи газа к запалу;
• регулировка газового потока;
• возможность работы при пониженном давлении газа;
• автоматическое отключение при обратной тяге или внезапном прекращении подачи газа.

Газовые горелки для напольных котлов отопления бывают всех типов: атмосферные и наддувные, электронные и с пьезоэлектрическим розжигом.

Какой тип розжига лучше – зависит от того, хотите вы сделать систему полностью автоматизированной или предпочитаете ручное регулирование и энергонезависимое оборудование.

Выбор между атмосферной и вентиляторной горелкой во многом определяется мощностью. Напольный котел с атмосферной горелкой выдает от 10 до 80 кВт или больше.

Мощность котла с наддувной горелкой достигает нескольких тысяч кВт. Нужно ли переплачивать большие деньги за котел с такими характеристиками – решать вам.

Читайте эту нашу статью, если Вы делаете выбор экономичных газовых котлов отопления для частного дома.

Если Вы собираетесь добавить в систему отопления теплый пол, то смотрите этот раздел.

Видео газовые горелки для котлов отопления. Переделка.

Устройство горелки

Для обеспечения процесса по максимальному сжиганию природного газа, наибольшей теплоотдаче, необходимо обеспечить его смешивание с достаточным объемом воздуха с нормальным количеством кислорода, который выступает в качестве окислителя. На выходе смесь топлива из воздуха и газа должна сгорать почти бесцветным огнем, имеющим синеватый оттенок и характеризующимся максимальной температурой. Исходя из конструктивных особенностей, газовые горелки для котлов отопления различаются со способом подачи воздуха, газа, формированию факела пламени, а также смешиванию компонентов.

В комплекте бытовых котлов отопления в основном применяются только 2 вида газовых горелок в соответствии со способом подготовки смеси для топлива:

1. вентиляторные (надувные);
2. атмосферные.

Кроме перечисленных, имеются также регенеративные, инжекционные рекуперативные, инжекционные, с предварительным частичным или полным смешиванием, однако востребованы они, главным образом, в технологическом оборудовании и промышленных котлах. Надувные и атмосферные типы обычно усовершенствуются с применением отдельных аспектов, которые характерны для иных видов конструкций, тем не менее, принцип работы неизменен.

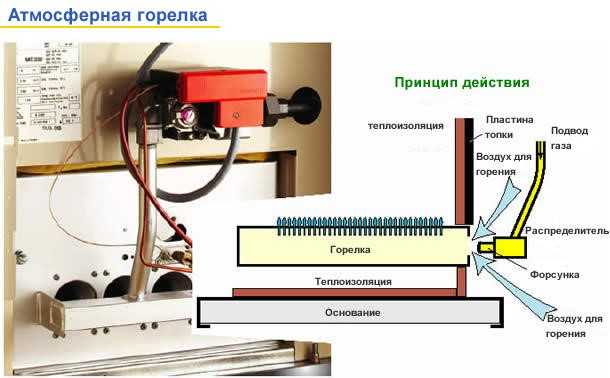

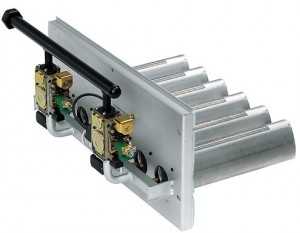

Атмосферная горелка

Принцип функционирования горелки данного вида довольно прост. По газовой трубке топливо поступает в горелку. Агрегат имеет эжектор (прорезь), регулируемый особой заслонкой или прижимной гайкой. Посредством прорези в горелку вместе с топливом поступает и воздух. Так осуществляется формирование смеси из газа и воздуха. Открывая прорезь больше, можно добиться увеличения подачи кислорода, а закрывая ее – соответственно уменьшения. Можно сказать, что таким простым способом горелка для отопления обеспечивает процесс регулирования по степени сжигания топлива. После этого, смесь из газа и воздуха попадает в камеру сгорания, где и осуществляется процесс сжигания.

Количество отверстий зависит от параметров камеры сгорания, а также формы самой горелки

Самое важное, что формирующиеся небольшие факелы, появляющиеся из отверстий, не обеспечивают создания большого давления, по этой причине топливо сгорает результативно и равномерно. Чем значительнее давление, тем вероятность понижения результативности работы увеличивается

По этой причине изготовители стремятся повысить количество отверстий за счет сокращения их размера.

Важно!!! Такие газовые горелки для печей отопления по принципу работы схожи с устройствами, используемыми в промышленном подовом оборудовании.

Большинство специалистов утверждают, что такая конструкция довольно проста и эффективна, с высокой степенью надежности. Поэтому она часто применяется, как в моделях газового оборудования небольшой стоимости, так и дорогих агрегатах. Большинство домашних мастеров, занимающихся созданием газового оборудования, изготовляют газовые горелки для котлов отопления своими руками именно атмосферного типа. А причина одна – дешевизна агрегата и простота изготовления.

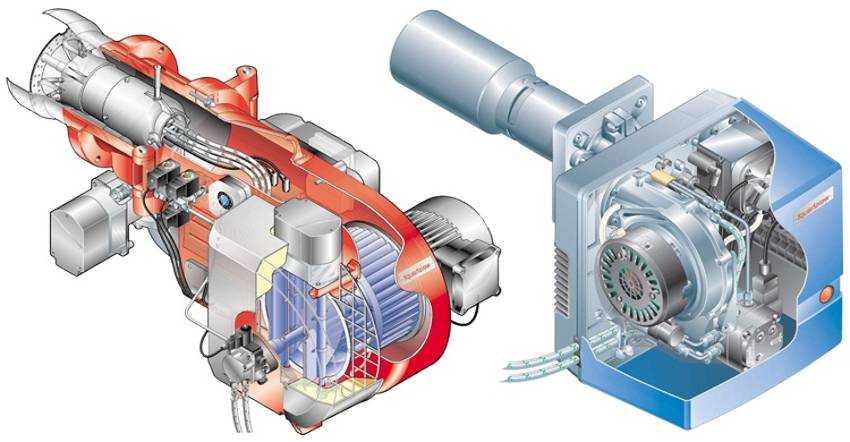

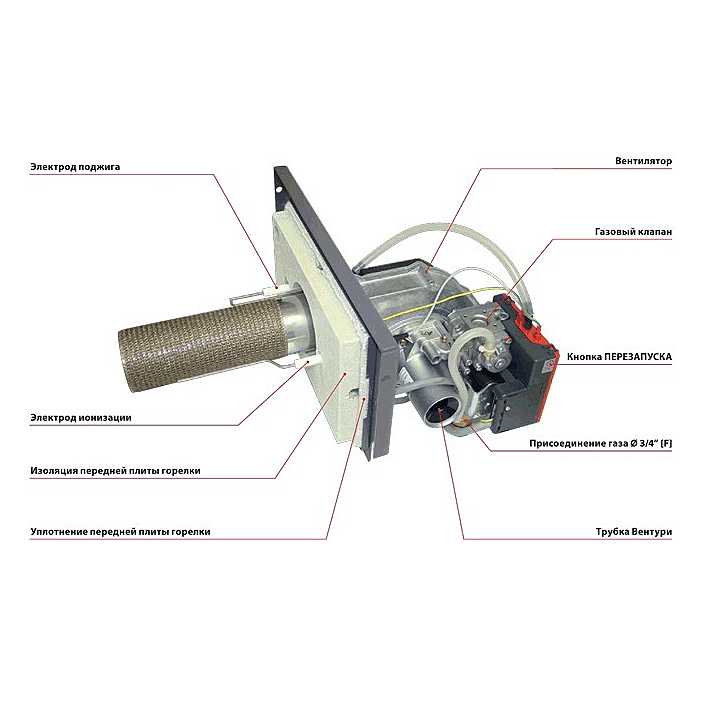

Вентиляторная горелка

Это оборудование функционирует уже совсем по иному принципу. Здесь применяется нагнетание воздушных масс принудительно, к тому же соотношение смеси рассчитывается точнее, что обеспечивает сгорание топлива намного эффективнее. Обычно газовая горелка для отопления дома данного типа монтируется в котлах, имеющих закрытую камеру сгорания, где есть возможность проводить надув.

Как было указано выше, в атмосферных типах горелок смешивание воздуха и природного газа осуществляется в самом начале устройства, иными словами, на входе, в горелках вентиляторных этот процесс происходит на выходе камеры сгорания. Это является существенной отличительной чертой. Следует заметить, что купить газовую горелку для котла этого типа можно в любом магазине отопительного оборудования. Такие горелки, главным образом монтируются в котлах, комплектующихся автоматикой.

Обычно вентиляторная горелка является целым блоком, включающим в себя:

• газовый фильтр, при помощи которого топливо очищается дополнительно;
• особое реле, реагирующее на резкие скачки давления газа в магистрали;
• редуктор, отвечающий за процесс стабилизации давления газа на выходе из горелки;
• регулятор, регулирующий подачу топлива;
• регулятор, регулирующий давление топлива;
• реле, регулирующее работу непосредственно вентилятора.
