Форматно-раскроечный станок

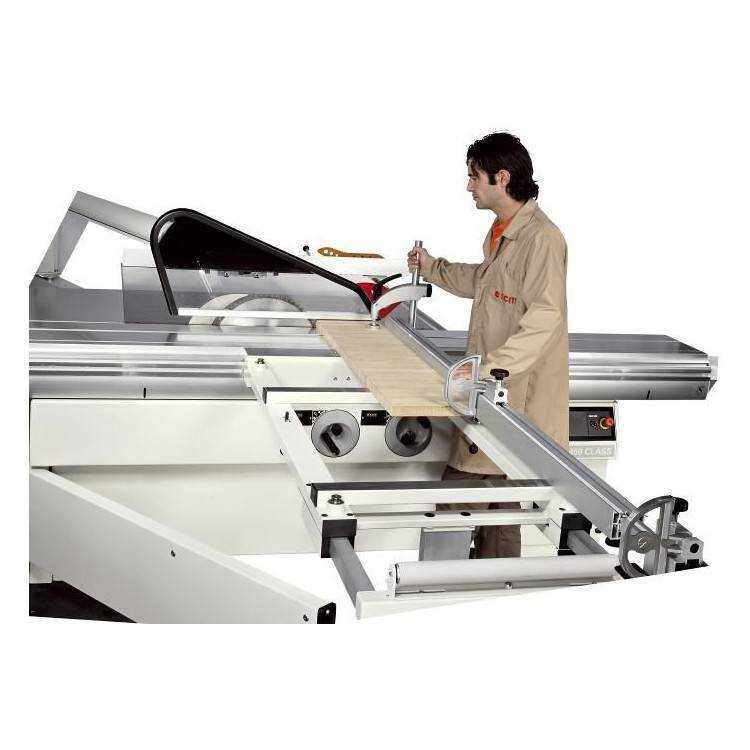

Распил форматно-раскроечным станком

Для распила станком заготовка устанавливается на левом неподвижном столе до регулируемого упора. Отмеряется необходимая длина. Запускается пильный узел. Когда диск достигнет необходимых оборотов, стол продвигается вперед. Заготовка вместе со столом подается на диск для отпиливания нужного куска.

Основные настройки станка:

• положение заготовки;
• глубина разреза;
• угол распила.

Существуют станки трех разновидностей:

• легкие (рассчитанные на рабочую нагрузку в пять часов);
• средние (8—10 часов);
• тяжелые (16— 20 часов).

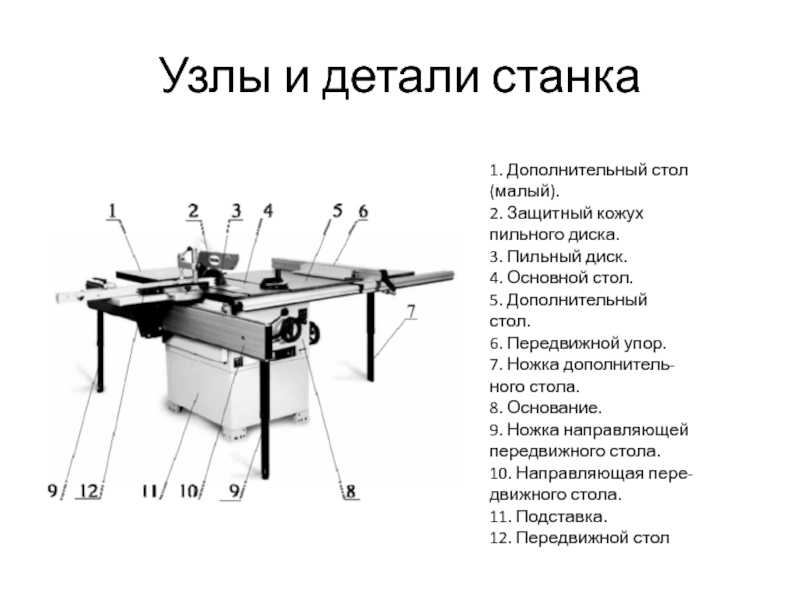

Конструкция

Наиболее популярные модели — Mj 45kb-2, JTS-315SP SM, Woodtec ps 45, Altendorf F 45. Несмотря на разные особенности, они имеют общность конструкции.

Обязательные составляющие раскроечного станка:

Станина — основа, на которой крепятся все механизмы

Тяжелые станины исключают вибрации и колебания, что крайне важно для точного распила. Пильный узел, состоящий из двух дисков. Первый диск расположен спереди узла и служит для предварительного подпиливания заготовки

Второй — для полного распиливания плиты. Три рабочих стола. Первый — неподвижный, на нем располагается узел. Второй, форматный — подвижный, на нем происходит подача плиты на диск. Третий поддерживает отпиливаемые части. Каретка — деталь, позволяющая форматному столу передвигаться. Упоры и линейки, которые закрепляют заготовку в необходимом положении

Первый диск расположен спереди узла и служит для предварительного подпиливания заготовки. Второй — для полного распиливания плиты. Три рабочих стола. Первый — неподвижный, на нем располагается узел. Второй, форматный — подвижный, на нем происходит подача плиты на диск. Третий поддерживает отпиливаемые части. Каретка — деталь, позволяющая форматному столу передвигаться. Упоры и линейки, которые закрепляют заготовку в необходимом положении.

В зависимости от модели, цены и особенностей резки станки могут иметь различные нюансы конструкции.

Дополнительные составляющие станка:

• патрубок, отводящий стружку и опилки, и подключающий систему удаления пыли;
• струбцины для надежного закрепления заготовки на столе;
• поворотная линейка и угловые упоры, при помощи которых распил производится под нужным углом и без разметки;
• рама с упорной ногой для распила длинных заготовок;
• шариковые и роликовые каретки.

Первый форматный станок с движущейся кареткой был собран в 1906 году немецким столяром Вильгельмом Альтендорфом.

Преимущества форматно-раскроечных станков

Вообще базовым представителем такого рода станков и выполняемых работ является обычная циркулярная пила. Но циркулярки не способны на сегодняшний день выполнять задачи современных производств и не отвечают потребностям рынка. Рынок диктует свои условия и поэтому с ростом популярности плитных материалов появились потребности в более серьезном оборудовании.

Большим спросом на рынке пользуются древесно-плитные материалы, наиболее известные как ДСП, МДФ и другие. Для такого крупногабаритного материала циркулярные пилы уже не подходят.

Главные достоинства станков форматного раскроя:

• Крупноформатная рабочая зона;
• Устойчивость;
• Направляющие механического типа, позволяющие делать идеальный распил;
• Применение высокопрочных материалов при изготовлении станков;
• Гарантия надежности блоков управления или управляющих элементов;
• Встроенные системы защиты от перегрева исполнительных элементов или двигателей;
• Увеличенное рабочее время станка.

Минусы:

• Высокое энергопотребление;
• Сравнительно крупные размеры.

Популярные модели форматного оборудования

На рынке представлен большой ассортимент раскроечного оборудования, отечественного и зарубежного производства.

Агрегат Maktek Mj 45kb-2

Эта модель является популярной у предпринимателей, специализирующих на изготовлении корпусной мебели в средних или малых масштабах производства.

Эта установка оборудована мощной сварной неподвижной основой, отвечающей за высокую точность вхождения пилы в тело заготовки. Станина также отлично гасит вибрацию от силового оборудования. Узел пил способен работать под углом.

Характеристики Mj 45kb-2:

• может выполнять раскрой МДФ, ДСП и фанеры;
• максимальные обороты основной пилы равны 5500 об/мин;
• вес агрегата 780 кг.

А также он достаточно прост в работе и обслуживании. Стоимость оборудования составляет 3500 Евро.

Форматный станок Jet JTS-315SP SM

Модель является универсальным, малогабаритным оборудованием. Его вес составляет всего 50 кг. Он отлично впишется в малогабаритную мастерскую. Станина Jet JTS-315SP SM – это массивный чугунный стол. В комплект поставки этого форматника входит ещё один дополнительный стол для гарантирования без вибрационной работы станка.

Работа пильного узла обеспечивается асинхронным однофазным электроприводом, что позволяет подключать установку JTS-315SP SM к домашней электросети. Основная пила может иметь максимальный диаметр 250 мм. Это позволяет выполнять распил на глубину до 70 мм. В качестве недостатка можно отметить только то, что он предусмотрен для раскроя листовых заготовок малого формата. Это оборудование можно приобрести за 800 Евро.

Форматное оборудование Woodtec ps 45

Он отлично справляется с продольными, поперечными и угловыми раскроями плит из МДФ, ДСП и заготовок из древесины. Технология распила выполняется с предварительно подрезанной нижней кромкой. Это нужно для исключения трещин на поверхности заготовки.

Пильный блок закрыт литым корпусом, что существенно снижает уровень вибрации при работе агрегата. Woodtec ps 45 оборудован основным двигателем и дополнительным для того, чтобы вращалась подрезная пила.

Основные характеристики:

• Максимальное расстояние, на которое может перемещаться стол составляет 3,2 м.
• Фреза может наклоняться под углом 45 градусов.
• Максимальный диаметр пилы равен 35 см, что гарантирует глубину пропила до 7,5 см.
• Рабочий стол с размерами 1,2 х 0,65 м позволяет производить даже вертикальные стенки корпусной мебели.
• Вес этого станка равен 880 кг.

Стоимость оборудования равна 3600 Евро.

Форматно-раскроечный станок Altendorf F 45

Данная модель предусмотрена для выполнения чистовых продольных, поперечных порезов, а также для углового реза облицовочных листовых материалов. Агрегат оснащён электромеханической настройкой высоты и угла наклона основной плиты. Роликовая каретка и направляющие с круглым профилем гарантируют высокую точность обработки.

Продукция компании Altendorf, выпущенная после 2006 г. – это новое поколение станков с улучшенными пильными и шпиндельными узлами подрезных механизмов и новыми системами управления для выполнения высококачественного раскроя плит. Модель F 45 предназначена для крупных производителей мебели.

Основные характеристики:

• Максимальная глубина пропила равна 20 см.
• Если необходимо, в пильный узел можно установить основную пилу с диаметром от 25 до 55 см.
• Диаметр вала основной пилы равен 3 см.
• Масса станка колеблется в зависимости от комплектации в пределах от 0,87 т. до 1,17 т.

Стоимость станка Altendorf F 45 равна 8000 Евро.

Качество спила ламинированного ДСП

Вспомогательная информация.

Станки для раскроя листовых материалов

К

атегория:

Деревообрабатывающие станки

Станки для раскроя листовых материалов

Далее: Станки для смешанного раскроя

Конструкция станков. Для обрезки мебельных щитов с четырех сторон и раскроя листовых материалов используют станки ЦТЗФ-1 и ЦТЗФ-2.

Плиты размером 1850X3750 мм раскрывают на станке ЦТМФ с программным управлением, а форматную обработку щитовых деталей выполняют на станках ЦФ2.

Станок форматно-обрезной трехпильный ЦТЗФ-1 состоит из сварной станины с двумя рельсовыми направляющими, закрепленными на стойках рамы.

На направляющих установлена каретка с распиливаемым материалом. Сбоку станка имеется пульт управления, гидростанция и гидропривод. На траверсе смонтированы два продольных суппорта с пилами и поперечный суппорт с пилой для поперечного пиления.

Суппорты позволяют опускать или поднимать пилы маховичками в зависимости от диаметра пил и толщины распиливаемой пачки плит. Продольные суппорты на траверсе на заданную ширину выпиливаемых деталей устанавливают вручную с помощью рукоятки через цепную передачу.

Подача суппорта поперечного резания вдоль траверсы осуществляется от гидромотора через систему блоков тросом.

Рис.

Каретка

Устройство, приводящее в движение подвижный стол. Каретка — ключевой элемент станка. От её типа и качества зависит точность реза (примерно 0,1 мм на 1 м распила). Причем однажды настроенная каретка должна сохранять точность не один год!

Каретки форматно-раскроечных станков бывают двух видов:

— роликовые; — шариковые.

Какая лучше? Сами производители не скажут Вам в точности, так как у каждого типа свои преимущества.

Роликовые каретки дают большую точность и выдерживают большие нагрузки, поэтому подходят для тяжёлых, много работающих станков, но и стоят дороже. Шариковые каретки менее долговечны, но дешевле, и больше подходят для малых производств.

Важен и материал каретки, обычно это прочный и лёгкий алюминиевый сплав. Есть «бюджетные» роликовые каретки, где ролики не полностью металлические, а частично из пластика. Срок службы такой каретки ниже. Хотя при правильной эксплуатации каретка прослужит свыше гарантийных 5-6 лет.

На какие параметры обращать внимание при выборе станка:

• — тип и длина каретки: от первого зависит точность распила и долговечность оборудования, от второго — длина пропила, то есть максимальный размер детали, которую Вы сможете распилить – обычно 3200 мм;
• — диаметр пилы: от него зависит высота пропила, то есть максимальная толщина заготовки;
• — мощность двигателя, от которой зависит производительность, и установленная мощность станка, то есть сумма мощностей основной и подрезной пил.

Дополнительные полезные опции форматно-раскроечных станков:

— наличие защитной системы аспирации – станок оборудован устройством, которое, как пылесос, в процессе работы улавливает и отсасывает опилки. Эта опция очень важна для Вашего здоровья, так как дышать мельчайшими опилками вряд ли полезно!

— наличие пневматического прижима пилы также важно для безопасности работы. Заготовка надёжно фиксируется, благодаря чему, во-первых, пальцы не попадут под пилу; во-вторых, повысится точность распила. У современных моделей мебельных станков есть ещё немало разных опций, однако перечисленных для успешной работы на небольшом производстве вполне достаточно

У современных моделей мебельных станков есть ещё немало разных опций, однако перечисленных для успешной работы на небольшом производстве вполне достаточно.

МДМ – техно решает любые производственные задачи

Предложения МДМ-ТЕХНО способны удовлетворить потребности любого клиента. У нас есть оборудование для лазерной резки фанеры, а также:

• станки для форматного раскроя ДСП, в том числе установки с перемещаемой кареткой;
• множество видов пил вертикального класса;
• автоматизированные центры для резки листовых деревосодержащих материалов;
• ленточнопильные установки для резки ДСП;
• торцовочные станки для концевой отрезки заготовок;
• двусторонние форматные обрезные установки;
• оборудование для фигурной резки фанеры с разным уровнем возможностей.

В интернет магазине компании МДМ-ТЕХНО представлены функциональные, современные технические решения с привлекательной стоимостью. Многообразие предложений позволяет каждому клиенту сделать оптимальный выбор. Легко купить станки, способные результативно решить стоящие перед мебельным производством задачи.

Популярные модели

К популярным бытовым станкам, пользующимся спросом у среднего и малого производителя мебели, можно отнести Mj 45 kb-2 и JTS-315SP S. M. Оборудование удобно в пользовании, имеет небольшие габариты. У Mj 45 kb-2 вибрация снижается засчёт мощной сварной станины, а у JTS-315SP SM — засчёт чугунной станины и дополнительного стола. Недостаток модели JTS в неудобстве работы с материалом большой площади.

Крупные производители мебели приобретают модели по типу Altendjrf F 45. Это высокоточное оборудование, которое выполняет чистовые поперечные, продольные и угловые разрезы материалов. Регулировка высоты и угла наклона основной пилы электромеханическая. Система управления этих станков позволяет выполнять раскрой качественно.

Предприятия изготавливающие серийную мебель используют центры для пакетного раскроя с ЧПУ. Ярким представителем является центр по пакетному и штучному раскрою Filato F. L. 3200 В, где 3200 — это длина пропила. На таких станках возможен распил пильным узлом плит больших размеров за счёт широкого стола и удлинённой каретки. Имеющийся подрезной диск гарантирует качество выполняемой работы.

Любитель, который умеет изготавливать нехитрые деревянные приспособления, простую для домашнего обихода мебель, может сделать форматик своими руками. Для этого понадобится установить в домашней мастерской массивный стол и распиловочное оборудование.

Назначение форматно-раскроечного оборудования

Процесс работы за станком

Эта аппаратура предназначена для выполнения продольных, поперечных резов древесины и раскроя пиломатериалов под заданным углом, форматного обрезания и порезки заготовок щитового типа, исключения и добавления свесов после их облицовывания. И, к тому же для раскроя на болванки определённого размера полноформатных плит.

Задействованное в мебельном производстве форматное оборудование, даёт возможность выпускать высококачественную продукцию. На этих станках можно задавать базовые параметры элементам мебели, чтобы в дальнейшем по ним осуществлялась обработка. С помощью раскроечных станков можно выполнять как разовую обработку заготовок, так и серийную.

Форматно-раскроечный агрегат способен обрабатывать такие материалы, как:

• древесина любой породы;
• фанера различной толщины;
• плиты USB, МДФ, ДВП и ДСП;
• листы из композита с пластиковой облицовкой или ламинированные плёночно-бумажным материалом, меламином или шпоном.

Часто задаваемые вопросы

Чем лучше всего смазывать подвижные элементы каретки для стабильно плавного хода?

Крайне редко и преимущественно для оборудования с шариковыми системами хода каретки, производитель рекомендует специальную смазку, на которой не собираются пыль и опилки. «Веретёнка» и «Индустриальное» не могут использоваться в качестве достойной альтернативы, потому что пыль на них сбивается до густой консистенции.

Решением будет только разборка каретки и физическое удаление всего мусора. Категорически запрещено смазывать систему аэрозолями типа «WD». Потому что это основная причина, из-за которой отклеиваются уплотняющие резиновые вставки. В подавляющем большинстве случаев, узлы форматно-раскроечных станков в смазке не нуждаются. Их достаточно просто продувать струёй сжатого воздуха.

Возможно ли настроить форматку самостоятельно?

Да, если это станок с ручным управлением. Причём, у большинства бюджетных моделей наблюдение за точностью установок должно осуществляться постоянно. Из-за чего самостоятельная подстройка может потребоваться достаточно часто (вплоть до ежедневной коррекции). А каждый вызов специалиста существенно увеличивает сроки окупаемости станка.

На деле, процесс этот не самый сложный. С ним справится даже начинающий оператор, у которого нет опыта проведения подобных работ. Для ускорения процесса, и правильного выполнения процедуры настройки необходимо заранее определить положение всех точек регулировки и подготовить подходящий инструмент. Подробнее о принципах, приспособлениях и простейших способах точной регулировки механических систем рассказывается в видеоролике:

Настройку работы электронных блоков следует доверить сервисмену с необходимым диагностическим оборудованием.

Какие пилы подходят для форматника?

Особо внимательно следует отнестись к эксплуатации восстановленных пильных дисков (повсеместно сбываются вместе с б/у станками). Перегретые, с нарушенной геометрией; заточенные без использования высокоточного узкоспециализированного оборудования – всё это потенциальная угроза качеству раскроя.

Новые диски подбираются в соответствии с заданными размерами (Ø внешний, Ø посадочный) и особенностями обрабатываемого материала. Нюансов много, каждый из них в обязательном порядке отражён в каталогах производителей оснастки. На основании общих принципов соответствия особенностей зубьев свойствам обрабатываемых материалов, формулируются обобщающие правила:

1. зубья с положительным наклоном рабочей грани – лучше прочих подойдут для обработки массива;
2. с отрицательным наклоном – подходят для ламинированных древесно-стружечных плит и алюминия;
3. чем больше зубьев на диске, тем чище рез твёрдых материалов.

На что обратить внимание при выборе «no name» или б/у станка?

Сложно устраняются, потому и не допустимы: люфты в каретке, нарушения целостности и геометрии рабочих поверхностей.

Не следует игнорировать комплектацию. Здесь неприятным сюрпризом будет то, что для моделей снятых с производства, не то что дополнительное оборудование, даже родные элементы из базового набора найти будет непросто.

Хорошо, если при сопоставлении предполагаемой нагрузки и паспортных данных станка, становится очевидным запас потенциала (высокая мощность, большой диапазон оборотов диска и пр.).

Сделано в Бельгии

Расширенная гарантия Буклет на Robland Z-500 Описание на станок Robland Z-500 Инструкция на станок Robland Z-500 (взрыв-схема) Смотреть видео-обзоры Robland Подборка видео-материалов о продукции Robland Спецпредложение Скидки, акции и специальные предложения

Изготовление самодельного форматно-раскроечного станка

1) Формируется основная опорная рама, на которую будет ложиться полотно. Можно изготовить самостоятельно из металлических уголков или профиля или взять уже готовую, к примеру, со старой пилорамы или другой установки.

На готовую раму укладывается полотно с пропилом для хода распилочных дисков. Поверхность полотна должна быть ровной и гладкой, чтобы обеспечивать нормальное скольжение листов ДСП.

2) Потом изготавливаем каретку из листов прочного ДСП или подобного материала. Она позволит надежно зафиксировать две пилы и свободно перемещать их по направляющим. Между собой листы соединяются в четырех углах посредством конусного вала на таком расстоянии, чтобы вал четко двигался по направляющим.

Наверху каретки монтируется автомат пуска пилорамы. Под кареткой прочно закрепляется первая и вторая пила с фронтальным расположением дисков. Диски следует закрыть специальным экраном. Лучшим вариантом станет прозрачный материал.

3)Для изготовления направляющих потребуется две трубы большого диаметра. Между собой они соединяются посредством металлической полосы. Поверхность должна быть гладкой без дефектов.

На краю стеллажа располагается упор. По высоте упор должен с легкостью выдерживать прислоненный лист или деталь. Рядом с упором размещается металлическая линейка, ноль которой должен располагаться у распила полотна. Она позволит вычислять размер на месте.

4)Перпендикулярно упору размещается прижимной механизм. Предварительно прижимной механизм изготавливается из металлического профиля. Крепится болтами.

5)К верху экрана подвижной каретки крепится гибкая гофра, а другой ее конец вместе с приводом крепится на стену у вентиляционного люка. На стену под вытяжкой монтируется автомат пуска.

Станок готов к пуску и ведению раскроечных работ. Перед включением пилы, обязательно нужно включить вытяжку для соблюдения чистоты в помещении.

Видео: самодельный форматнораскроечный станок

Форматно-раскроечный станок – это основной вид оборудования, который применяют при изготовлении мебели.

Станки осуществляют раскрой ДСП, ЛДСП, МДФ и ДВП. Основное их свойство – точность распила, от которого зависит качество готовой мебели и создание скошенной кромки.

Знакомство со станком

Как своими руками сделать токарный станок по металлу

Данное форматное оборудование, изготовленное в промышленных условиях или самостоятельно, выполняет задачу раскроя многих материалов:

• древесина разных пород;
• фанера;
• шпон;
• ДСП;
• МДФ;
• ДВП;
• ламинат;
• листовые композиты;
• облицовочный пластик;
• меламин.

Разрезать без сколов эти материалы возможно, благодаря установке на форматный станок отдельной пилы малого диаметра, выполняющей предварительную подрезку по дереву на линии действия основного диска.

Основные части

Каждый форматнораскроечный агрегат включает в себя такие конструктивные элементы:

• станина;
• основной стол (неподвижный);
• дополнительный стол (подвижный);
• узел раскроя (пильный);
• направляющие;
• приспособления дополнительной комплектации.

Пильный агрегат

Эта часть раскроечных станков представляет собой цельный блок на раме, состоящий из 2 пил с электродвигателями мощностью от 3 кВт до 5,5 кВт. Высота расположения над столом в среднем 0,08 – 0,13 м устанавливается ручной настройкой или электромеханическим приводом. Угол наклона меняется в пределах 0 — 46° при помощи поворотных секторов.

Подрезной диск Ø до 120 мм, скоростью 8000 об/мин, имеет направления вращения по ходу заготовки. Для сокращения времени перенастройки у форматно раскроечного станока felder присутствует система, которая позволяет убирать в сторону подрезной орган одним нажатием кнопки. Это необходимо, когда для производства детали на фельдер нужен основной диск большого диаметра.

Устройство пильного узла

Основная пила вращается со скоростью 4000 – 6000 об/мин против направления подачи листа. Режим работы задают в зависимости от твердости материала (рез по дереву, слоистым, клееным плитам ЛДСП, пакету).

Движение по вертикали происходит 2 способами: поворот вокруг горизонтальной оси, скольжение по вертикальным направляющим. При установке узла раскроя в различные положения, пилы продолжают находиться в одной плоскости по отношению друг к другу. Ось поворота рассчитана и выполнена с использованием цапф так, чтобы не допустить заклинивания вращающегося ножа в неподвижной части форматного стола.

Столы

Неподвижная основа представляет собой гладкую фрезерованную плиту из чугуна. Увеличение размера рабочей зоны под крупногабаритный мебельный материал достигается дополнительной навеской плоскостей (удлиняющих, расширяющих), перемещением упорной линейки.

Размещение форматного листа раскроя производят на базовой плоскости подвижного стола. Конструкция собрана на каретке жестко, исключая деформации под максимально разрешенным весом пакета. Материал изготовления – алюминий. В нем сочетается прочность (многокамерный профиль) и незначительный собственный вес. Чтобы избежать следов от трения стола и заготовки в процессе производства, алюминий проходит специальную обработку (анодирование).

Роликовая каретка

Составные элементы подвижного стола:

• каретка;
• опорная рама;
• угловая упорная линейка;
• откидные упоры;
• телескопические упоры.

Длина каретки в среднем 3,2 м, что позволяет укладывать сырье, соответствующее стандартным размерам для дсп, большинству других листовых материалов. Выход раскроечного узла за край реза составляет 20 – 30 см.

Механизм передвижения стола

Движение тележки происходит по призматическим направляющим профилям посредством роликов (шариков), удерживаемых сепаратором. Элементы вращения бывают стальными, пластиковыми. V-образный профиль направляющих изготовлен из стали. Крестообразный способ расположения X-Roll дает равномерное распределение нагрузки и плавность хода. Вибрации, перекосы устраняются системой регуляторов, компенсаторов.

Дополнительная оснастка

Точность форматно – раскроечной обработки на станке повышается автоматизацией работы, остановки, возврата в исходное положение, возможностью программирования операций, отслеживанием процесса на пульте управления оборудованием. Раскроечные модели станка, представленные в мебельной промышленности (россия) комплектуются в различных вариантах:

• электрическим тормозом основной пилы;
• двигателями повышенной мощности;
• регуляторами скорости вращения диска;
• системой смазки;
• электромеханическими приводами настройки положения узлов, приспособлений;
• прижимными устройствами для заготовки;
• датчиком вибрации;
• дополнительными упорами, линейками;
• блоками программирования, индикации, защиты;
• системы локализации стружки, пыли;
• выдвижными опорными рамами.

Производители оборудования

Чтобы удержать объём продаж, предприятия, изготавливающие деревообрабатывающее оборудование, стремятся улучшать техническую характеристику станков и одновременно снизить их стоимость. Так как это высокоточное оборудование, то его производством занимаются крупные станкостроительные компании, известные на мировом рынке.

Выбирая производителя, необходимо изучить рынок услуг по обслуживанию. Есть ли центры, которые обслуживают такое оборудование, каким инструментом работают, кто поставляет запасные части.

К флагманам производителей деревообрабатывающего оборудования из Европы можно отнести немецкий концерн Altendorf. Изготавливаемое ими оборудование имеет хорошую комплектацию, что позволяет обеспечить ровный срез обрабатываемого материала, не прилагая больших усилий. Они работают от сети 380 В. Имеют три скорости переключения. Свою стоимость станки быстро окупают при хорошей загруженности.

Хороший модельный ряд у итальянской компании Griggio. Форматный станок этой компании известен по всему миру и представлен тремя категориями — это бизнес, стандарт, бюджет. Он выполняет много разнообразных опций по обработке материалов и имеет качественную комплектацию.

В 2009 году для удовлетворения потребностей российских мебельных компаний малого и среднего бизнеса в деревообрабатывающем оборудовании была создана компания «СТАНОВИТА». Выпускает модели качественного проектирования и исполнения. Они сориентированы на мировых производителей такого оборудования, что подтверждается устанавливаемыми компанией комплектующими на станки.

Много производителей оборудования на китайском рынке. Приобретать такое оборудование лучше у проверенного поставщика с хорошей историей продаж, который не только продаёт, но и предоставляет обслуживание, имеет в наличии запасные части.

Лучшие форматно-раскроечные станки

Filato FL-3200B

Страна производитель – Италия. Модель предназначена для продольного, поперечного и углового раскроя. Она одинаково хорошо раскраивает листовые заготовки различной плотности текстуры. Металлическая рама станка сварена из прямоугольных труб. Она обладает повышенной прочностью, устойчива к деформации.

Для гашения вибрации оборудования во время его работы корпус Filato FL-3200B усилен стальными листами, имеющими толщину 3-4 мм. Из стали выполнены и направляющие цилиндрического типа. По ним движется алюминиевая каретка. Кнопки управления станком расположены в электронном блоке, расположенном в удобном для доступа месте.

Характеристики:

• габаритные размеры – 3300х3100х900 мм;
• вес – 1050 кг;

максимальная высота пропила – 110 мм.

Достоинства:

• наличие электронного дисплея и кнопки аварийной остановки работы станка;
• надёжность;
• долговечность;
• простота обслуживания и эксплуатации.

Недостатки:

• высокая стоимость;
• сложности в настройке работы каретки.

Bosch GTS 10 XC

Страна производитель – Китай. Модель оснащена функцией торможения, имеет ограничитель пускового тока и блокировку от перегрузок. Предназначена для небольших мебельных производств. Рабочий стол имеет выдвижные элементы, позволяющие раскраивать крупногабаритные листы различного по плотности материала.

Конструкция имеет хорошо продуманную систему подачи плит, что обеспечивает точность и лёгкость раскроя материала. Надёжность фиксации листов обеспечивается параллельным упором. Максимальный угол наклона – 47 градусов. На станке можно получить чистый и ровный продольный и поперечный разрезы. На станке можно распиливать пластмассовые и алюминиевые профили.

Характеристики:

• габаритные размеры – 635х343х768 мм;
• максимальная глубина распила – 79 мм;

вес – 35 кг.

Достоинства:

• плавный пуск;
• прочность конструкции;
• надёжность в работе;
• ёмкий угловой упор;
• наличие пылесборника и адаптера для подключения пылесоса;
• простота настроек и обслуживания.

Недостатки:

• возможность появления люфтов;
• высокая стоимость.

Holzmann TS 315VF-2000

Страна производитель – Австрия. Модель считается лучшим профессиональным станком своего класса. Предназначено для продольного и поперечного распила плит. Конструкция станка позволяет вырезать из листов сложные конфигурации. Отличается быстрым, точным и аккуратным распилом материала.

Станок предназначен для оснащения мебельных и столярных цехов. Может распиливать ДСП, МДФ, ДВП, фанеру, акрил, композитные и другие материалы. Алюминиевая каретка обладает высокой точностью настройки. Из такого же материала выполнены упоры и разметочные линейки. Рабочий стол выполнен из виброгасящего чугуна. Корпус имеет сварную конструкцию.

Характеристики:

• габаритные размеры – 910х741х104 мм;
• максимальная глубина распила – 100 мм;

вес – 263 кг.

Достоинства:

• повышенная безопасность;
• эффективная очистка рабочей зоны от пыли и стружки;
• точная регулировка;
• качественный распил.

Недостатки:

• высокая стоимость;
• может распиливать только плиты небольших размеров.

ZENITECH FR 1800

Страна разработчик – Швейцария, производитель – Китай. Модель предназначена для продольного, поперечного и углового распила. Станок является профессиональным оборудованием. Оснащён мощным трёхфазным двигателем. Обеспечивает высокую точность распила. Может распиливать древесно-стружечные материалы различной плотности, а также пластик и композитные материалы.

Рабочий стол имеет раздвижную конструкцию, выполненную из чугуна. Из такого же материала изготовлена станина. Несмотря на мощный двигатель, станок малошумный в работе. Каретка имеет алюминиевое исполнение. От перегрева оборудования во время работы обеспечивается системой воздушного охлаждения.

Характеристики:

• габаритные размеры – 936х756х1040 мм;
• максимальная глубина распила – 100 мм;

вес – 300 кг.

Достоинства:

• высокая мощность;
• точность раскроя;
• качественный распил.

Недостатки:

• высокая стоимость;
• можно делать распил только одной плиты.

FDB Maschinen MJ 61232Z-B

Страна производитель – Китай. Модель оснащена мощным трехфазным электродвигателем. Относится к группе тяжёлых профессиональных станков. Имеет чугунную станину, которая гасит даже небольшую вибрацию при работе оборудования. Из такого же материала выполнен рабочий стол. Каретка алюминиевая. На станке можно раскраивать крупногабаритные плиты.

Характеристики:

• габаритные размеры – 3250х3150х900 мм;
• максимальная глубина распила – 80 мм;

вес – 790 кг.

Достоинства:

• качественный распил;
• высокая производительность;
• простота регулировки и обслуживания.

Недостатки:

• недостаточная толщина каретки;
• большая масса;
• высокая стоимость.
