Инфракрасный пленочный теплый пол, советы по выбору

№4. Безопасность плёночных тёплых полов (возгорание)

Фото с сайта https://homemasters.ru/forums/topic/30943-opyt-ispolzovaniya-teplogo-pola-caleo/ . Обсуждение проблемы возгорания плёночного тёплого пола

Как-бы производители не хвалили свою продукцию и не заявляли о её безопасности, периодически в сети появляются отзывы потребителей в которых представлены фото загоревшихся плёночных тёплых полов. И речь не идёт о возгорании проводки, а именно о возгорании самого нагревательного мата.

Производитель, в лице специалиста технической поддержки потребителя, зачастую ссылается на несоблюдение правил монтажа, указанных в технической документации к товару. Зачастую упоминают:

неверная установка датчика температуры;
Недостаточная теплоотдача. Слишком мал зазор между полом и предметом, который на нём находится (например мебель без ножек, постелили ковёр, забыли тряпку на полу, или просто уснуло домашнее животное на тёплом месте). Налагаются значительные ограничения на последующую перестановку мебели, использование ковров и других покрытий и т.д. ;
отсутствие заземления. Во многих многоквартирных домах советской постройки заземление отсутствует с момента проектирования здания. Соответственно выполнить требования по заземлению тёплых полов представляется невозможным и вся ответственность ложиться на потребителя.
Также имеются рекомендации по установке надёжных терморегуляторов. Но понятие «надёжность» не приемлемо к пожарной безопасности. Стоит доверять только термину «100% безопасный«, которого вы наверное не найдёте на упаковке и в сопроводительной документации к товару.
Обязательная установка систем автоматического обесточивания при повышении нагрузки в контуре тёплых полов. Произвести верный расчёт такой системы сможет только специалист, при этом, эта система только снизит риск, хотя и значительно, поражения электрическим током или возгорания.

Какой из этого можно сделать вывод?

Установка и эксплуатация плёночных тёплых полов совсем не безопасная затея, и в подавляющем большинстве случаев, ответственность ляжет на самого потребителя.

Монтаж и эксплуатация электрических тёплых полов в помещениях с повышенной влажностью повышает вероятность возникновения опасной, для здоровья и жизни живого существа, ситуации

Если обратить внимание на некоторые технические усовершенствования, активно рекламируемые производителями, то не сложно заметить появление новых элементов в конструкции систем электрических тёплых полов, например антиискровая сетка. Что говорит о повышении производителем безопасности своей продукции

Но с другой стороны, ране производитель как-то не обращал на это внимание и нет никакой гарантии, в изменении подхода в информировании потребителя.

Материал финишного покрытия пола должен быть на 100% негорюч, являться диэлектриком, быть герметичным, иметь достаточную теплопроводность в реальных условиях эксплуатации (разлили чай, воду, бутылку с растворителем или жидкостью для снятия лака). Т.е. такие покрытия как ламинат, пробка, дерево, линолеум уже заставляют задуматься над их применением с системой электрических тёплых полов. Наиболее выгодно выглядят керамическая плитка, керамогранит и подобные материалы.

Монтаж электрического тёплого пола выполняйте со строгим соответствием с документацией прилагаемой производителем конкретного товара. При этом, знакомьтесь с документацией ещё до покупки, на предмет совпадения ваших возможностей (например, заземление) с требованиями производителя. Всё это требует времени, знаний и опыта, следовательно, разумнее доверить специалисту.

Специалиста, вероятно, стоит выбирать по уровню взятой на себя ответственности, касательно в случае возникновения каких-то проблем связанных с функционированием и безопасностью системы тёплых полов.
С точки зрения безопасности, лучше обратить внимание на модели с питанием 12В. Чем ниже напряжение, тем безопаснее для человека. «Однако при наличии сырости сопротивление тела человека резко снижается и безопасным может считаться напряжение только ниже 12 В«.

Монтаж пленочного теплого пола своими руками

Укладка плёночного тёплого пола

Когда принято решение о необходимости монтажа системы подогрева пола, и выбор пал на термопленку, то появляется несколько вопросов требующих решения до начала выполнения работ, это:

Как это сделать?
Как это подключить?

Наиболее простой, но более затратный способ – это обратиться в специализированную организацию, специалисты которой подберут требуемую системы и выполнят ее монтаж.

Если же пользователь хочет выполнить монтаж самостоятельно, то работы выполняются в следующей последовательности:

Осуществляется выбор типа пленки – в соответствии с критериями выбора, местом расположения системы подогрева и ее предназначением (основной или дополнительный источник отопления).
Выполняется подготовка основания.

Основание, на которое будет укладываться система обогрева, должно быть ровным, без бугров и ям. Допустимый размер неровностей – 2,0 – 2,5 мм.

Если основание бетонное, то выполняется его шлифование, если деревянное – циклование. На поверхности не должно быть мусора и посторонних предметов.

Укладка пленочного теплого пола.

Перед началом укладки необходимо ознакомиться с инструкцией, идущей в комплекте поставки, в которой отражаются условия выполнения монтажа и подключения конкретной модели системы теплого пола.

Необходимо помнить, что при укладке термопленки зазор между ее краем и стеной, должен быть не более 100 мм, а ее разрезание, можно выполнять только в местах, обозначенных на поверхности изделия.

На подготовленное основание укладывается теплоизолирующая прокладка, при этом гладкая, металлизированная сторона направлена вверх. Между собой полосы прокладки соединяются скотчем, ее поверхность должна быть ровной, без складок и вспучиваний.

Выполняется укладка термопленки. Для того чтобы полосы пленки не скользили, их соединяют между собой и с подкладкой, используя скотч или иную клеящую ленту. Полосы пленки укладываются вплотную друг к другу, что обеспечивает в дальнейшем, равномерность нагрева поверхности пола.

Подключение термопленки.

После того, как все полосы используемой пленки уложены, необходимо их соединить в единую цепь.

Для этого используют специальные зажимы, идущие в комплекте поставки, при помощи которых выполняется соединение шин, вмонтированных в пленку с соединительными проводами.

Посредством соединительных проводов выполняется соединение всех полос пленки, а также вывод концевых соединений к пульту управления системой.

Электрические провода (выводы) выводятся к стене, где в дальнейшем заводятся под плинтус.

Выполняется установка датчика температуры. Место его размещения определяется в каждом конкретном случае индивидуально, но с учетом длины проводов, обеспечивающих передачу сигнала на пульт управления. Как правило, это не более 50,0 метров.

Выполняется установка пульта управления (регулятора температуры). Место его расположения должно быть удобно для осуществления регулировок системы обогрева.

Осуществляется соединение всех электрических проводов в единую цепь и выполняется подключение к сети электроснабжения, после чего проверяется работоспособность собранной схемы.

Укладка финишного покрытия.

После завершения монтажа термопленки можно приступать к выполнению завершающих работ, при этом если в качестве финишного покрытия используется ламинат, то достаточно положить слой твердой пленки из полиэтилена, после чего выполнять монтаж покрытия.

Если используется ковролин, линолеум – необходимо по поверхности термопленки настелить фанеру, ОСБ листы или иной листовой пиломатериал, обеспечивающий требуемую защиту.

При использовании керамической плитки, в качестве финишного покрытия пола – необходимо по поверхности термопленки уложить слой пленки из полиэтилена, по которой укладывается армирующая сетка, на которую и осуществляется монтаж плитки посредством плиточного клея.

При монтаже пленочного пола необходимо помнить, что:

Нельзя сгибать используемую термопленку под острым углом.
Работы по монтажу не выполняются при отрицательных температурах окружающего воздуха и высокой влажности.
Запрещается использовать гвозди и саморезы при закреплении элементов системы теплого пола и его финишной отделки.
Длина укладываемых полос теплого пола не должна превышать 10,0 погонных метров.
Запрещается монтаж вблизи прочих источников тепловой энергии (камины, печи, радиаторы отопления).
Нельзя проверять работоспособность термопленки в транспортном положении (в рулоне).

Критерии выбора

Важными факторами выступают следующие технические данные.

Рабочее напряжение. Оптимальные значения 220-240 В.

Потребляемая мощность. Показывает сколько электроэнергии необходимо. Минимальное значение в пределах 150 Вт на квадратный метр, максимальное 230 Вт.

Температура нагрева для систем отопления и поверхности пола над системой. Большинство электрических полов предназначены для обогрева поверхности до 30-35 градусов. Рекомендации профессионалов сводятся к тому, что этого достаточно для ощущения окружающей обстановки комфортной. Кроме того, если цифры выше, больше энергопотребление, экономить не получится.

Скорость обогрева. В среднем 15-20 минут.

Размеры (длина и ширина). На рынке представлена минимальная ширина полосы 38 см, максимальная – 1 метр. Длина рулонов достигает 150 метров. Если необходимо обрабатывать нестандартные площади, делать изгибы, то следует поинтересоваться каков шаг отреза. Есть куски, измеряемые квадратными метрами, которых хватает на целую комнату, не разрезая.

Толщина материала. Современные экземпляры ограничиваются несколькими миллиметрами.

Длина ИК волны. Пожалуй самый важный показатель, так как короткие волны вредны для здоровья. Оптимальные параметры от 5 до 20 мкм.

Греющий элемент. Карбон или графит.

Функции безопасности

На что обратить внимание: дополнительная изоляция, защита от перегрева, саморегуляция, огнеупорность, заземление.

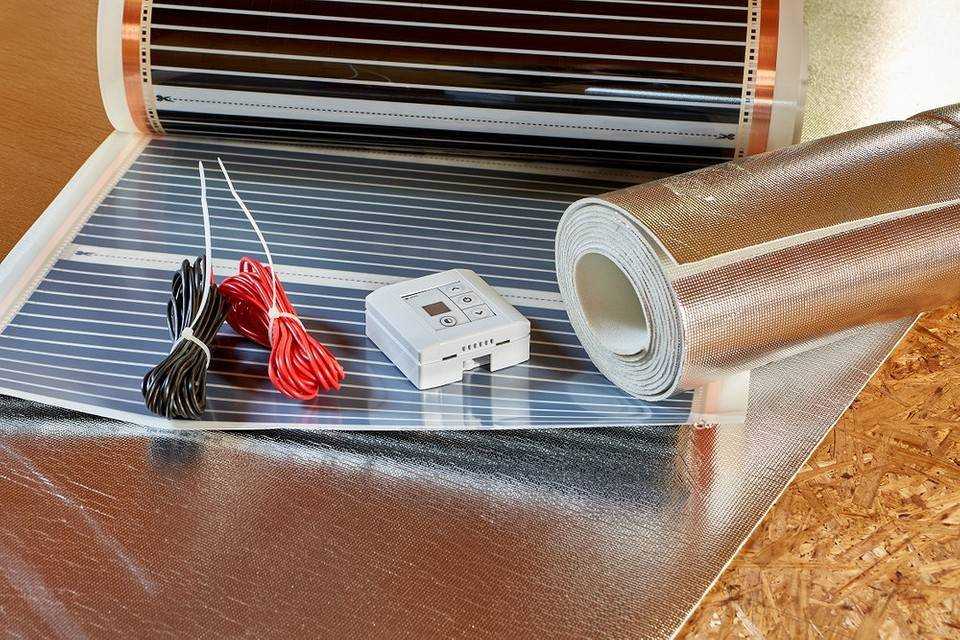

Набор аксессуаров для установки. Опыт покупателей показывает, что полная комплектация всегда облегчает процесс покупки и монтаж.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

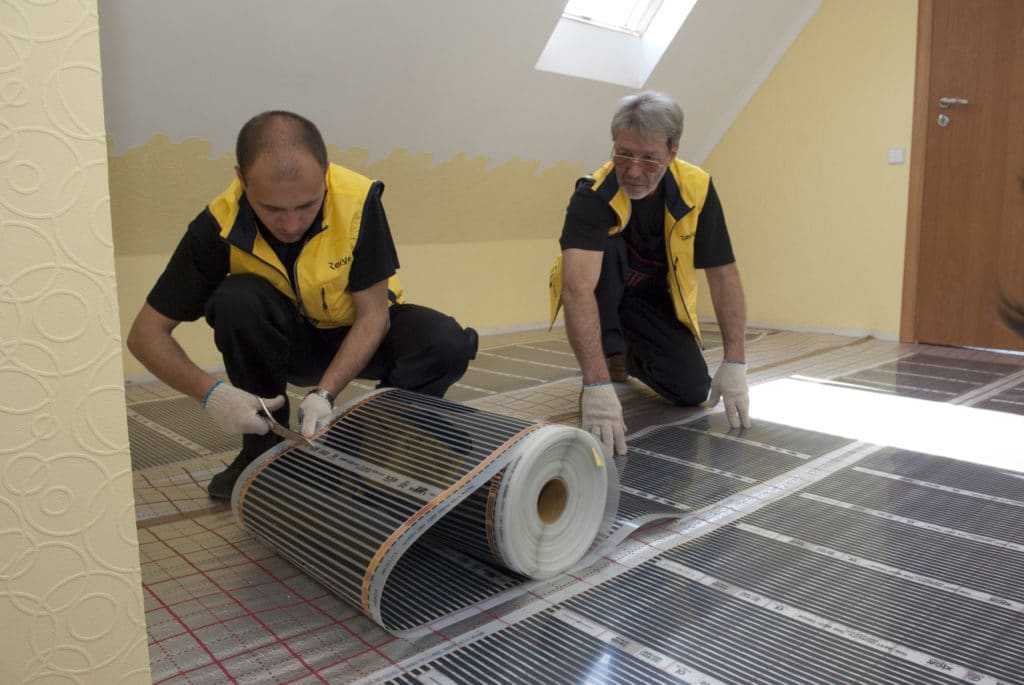

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Достоинства и возможные недостатки

Благодаря конструкционным особенностям, инфракрасный пол имеет ряд признаваемых потребителями и специалистами достоинств.

Отличительные особенности нагревательной пленки

Быстрый несложный монтаж, обусловленный отсутствием необходимости выполнять стяжку или выкладывать нагревательные элементы с их дополнительной фиксацией.
Использование разнообразного финишного покрытия пола.
Возможность локального размещения, позволяющего обогревать отдельную зону, например, место отдыха или игровой детский уголок, что способствует экономии электроэнергии.
Создание комфортных условий, поскольку инфракрасные лучи, воздействуя на предметы, не нагревают, следовательно, и не сушат окружающий воздух.
Полная комплектация (пленка, термодатчик, терморегулятор) инфракрасного пола, включая подложку, обходится дешевле, чем материалы, необходимые для обустройства водяного или кабельного аналога.
Устойчивость к низким температурам позволяет устанавливать инфракрасные полы в помещениях, где не предполагается постоянное проживание.
Достижение нужной степени обогрева после подачи электропитания делает пленочные системы незаменимыми в разных ситуациях.
Равномерный прогрев помещения добавляет уюта, а теплый пол, не позволяющий мерзнуть ногам, становится частью профилактических мероприятий от простудных заболеваний.

Если говорить о таком показателе как надежность, то отмечается, что производители в среднем гарантируют эффективное функционирование пола в течение 10 лет. При этом терморегулятор, так же, как и термодатчик, могут выйти из строя раньше.

https://youtube.com/watch?v=O7e9ejRlEos

Инфракрасный пленочный теплый пол

При функционировании от электросети 220В требуется осторожность, чтобы исключить поражение током.

При всей своей эффективности инфракрасная пленка по экономичности уступает водяному теплому полу из-за затрат на оплату электроэнергии.
Если наблюдаются частые перебои с электричеством, то инфракрасный пол не сможет обеспечивать теплом жилище в должной мере, если оно является основной обогревательной конструкцией.
Могут возникнуть сложности, если появится потребность переставить мебель. Если в качестве покрытия уложен ламинат, то производить демонтаж пола будет проблематично.
При применении ковролина потребуется проведение дополнительных операций по обустройству промежуточного слоя между пленкой и напольным покрытием из ДСП, фанеры или плит –гипсоволокнистых, древесноволокнистых.. Чтобы обеспечить нормативно установленный подогрев помещений, потребуется специальная подложка с заземлением, которая обычно приобретается вместе с пленочной конструкцией

Чтобы обеспечить нормативно установленный подогрев помещений, потребуется специальная подложка с заземлением, которая обычно приобретается вместе с пленочной конструкцией.

Особенности монтажа пленочного теплого пола под линолеум

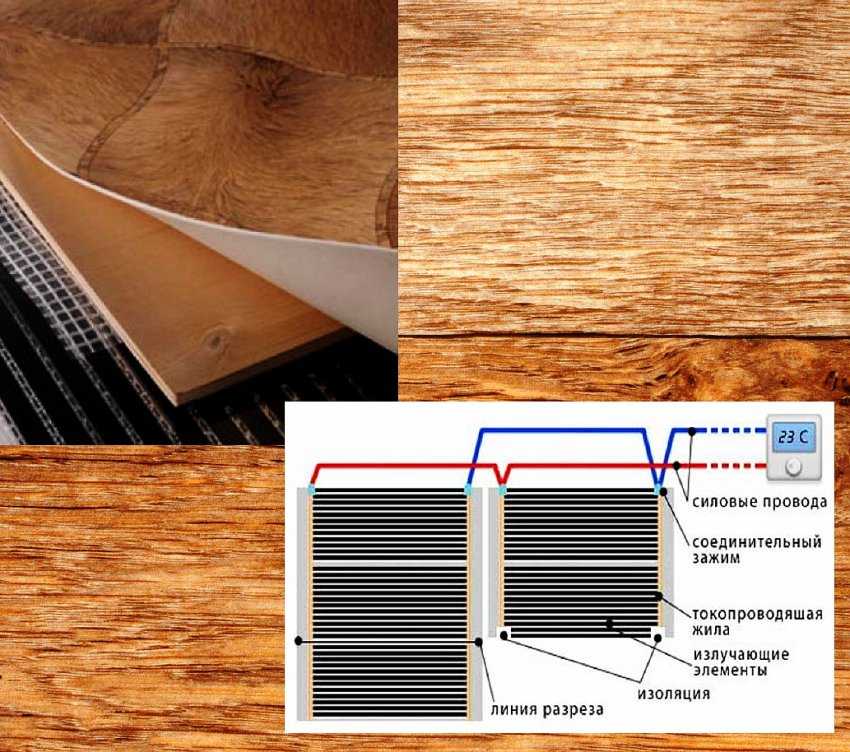

Установка инфракрасного пола под линолеум имеет свои особенности. Рассмотрим пошагово этот процесс:

В начале производится укладка теплоизоляционного материала.
Далее, необходимо раскроить ИК полотно на отрезки нужной длины.
На третьем этапе выполняется установка пленочных теплых полов

Важно запомнить, что они должны укладываться медными элементами вниз.
Затем с помощью пассатижей на медных проводных элементах пленки монтируются зажимные клеммы.
На этом этапе полосы фиксируются двусторонним скотчем. Это необходимо для того, чтобы избежать их свободного передвижения.
Далее, нужно выполнить процедуру подключения пленочного теплого пола к электрической сети.
После подключения ИК пола, нужно провести проверку его работоспособности.
Затем на нагревательные элементы укладывается защитная полиэтиленовая пленка, которая фиксируется с помощью скотча.
Предпоследний этап учитывает монтаж основы под линолеум

В качестве основы можно использовать ДВП листы.
На последнем этапе производится укладка линолеума.

На упаковке с рулоном линолеума обязательно должна присутствовать пиктограмма, указывающая на возможность использования его в сочетании с теплым полом

Таким образом, производится установка пленочного теплого пола под линолеум. Если вы не уверены в собственных навыках, то тогда рекомендуется обратиться к мастерам, которые выполнят всю работу качественно и за считанные часы.

Преимущества пленочных полов

Пленочные полы своими руками отличаются от прочих систем напольного отопления многими преимуществами, среди которых особенно можно выделить такие, как:

Нагрев производится равномерно по всей поверхности пола при помощи теплового излучения инфракрасных лучей. В отличие от обычных способов это излучение прогревает не только воздух и напольное покрытие, но и все предметы в помещении, включая даже тело человека. Такое тепло воспринимается организмом как собственное, не нанося ему вреда. Кроме того, эффективности добавляет и вторичное конвективное обогревание, которое обеспечивается при излучении тепла уже прогретыми предметами обстановки.Подсоединение пленки
Воздух в помещении, где нагрев производятся при помощи тепловых пленок более чистый и свежий, в нем не образуется пыли от движения воздушных масс. Кроме того, температура при использовании пленочного пола, которая комфортна для человека, может быть на четыре-пять градусов ниже, чем при обычных системах (электрических и водяных). А это обеспечивает большую экономию электроэнергии для нагрева.
При включении пленочного пола концентрация отрицательно заряженных в помещении ионов повышается, что очень полезно для жизнедеятельности.
При работе установки отсутствует шум, вибрации, пыль, запах

А это очень важно для аллергиков, малышей, пожилых людей. Образующееся при работе излучение оказывать полезное воздействие на людей со слабым зрением, для больных сердечно-сосудистыми заболеваниями, при расстройствах иммунитета.
Монтаж своими руками такого пола самый простейший, занимает мало времени. Необходимо только разрезать приобретенную пленку, согласно разметке, на отдельные модули

Для установки не требуется проводить работы по стяжке поверхности, ее выравниванию. То есть экономится не только время, но и средства. Такой пол можно устанавливать только в тех местах, где он необходим, даже в качестве дополнительного отопительного оборудования.
Толщина пленки мала, ее можно монтировать своими руками абсолютно в любом месте и практически под любое напольное покрытие.
При использовании для деревянных покрытий такой теплый пол – это оптимальный вариант. Его укладывают без дополнительных защитных слоев, а часто расположенные нагревательные полосы в защитной оболочек обеспечивают равномерный и безопасный прогрев.

Необходимо только разрезать приобретенную пленку, согласно разметке, на отдельные модули. Для установки не требуется проводить работы по стяжке поверхности, ее выравниванию. То есть экономится не только время, но и средства. Такой пол можно устанавливать только в тех местах, где он необходим, даже в качестве дополнительного отопительного оборудования.
Толщина пленки мала, ее можно монтировать своими руками абсолютно в любом месте и практически под любое напольное покрытие.
При использовании для деревянных покрытий такой теплый пол – это оптимальный вариант. Его укладывают без дополнительных защитных слоев, а часто расположенные нагревательные полосы в защитной оболочек обеспечивают равномерный и безопасный прогрев.

Условия установки инфракрасного пола

Установка теплого пленочного пола требует соблюдения некоторых обязательных условий, которые, впрочем, не отличаются сложностями. При монтаже своими руками начинать следует с теплоизоляции.

Обычно для этого используют изолон, который настилается на очищенную от пыли и мусора поверхность. Делать предварительно стяжку при этом не надо.

После этого по периметру слоя утеплителя необходимо проклеить специальный электропроводной скотч, который имеет алюминиевое покрытие.

Пленочный пол

Теплый пленочный пол также требует наличия термодатчика, который поможет контролировать состояние пленки и напольного покрытия. Такой датчик монтируется в вырезе утеплителя, затем приклеивается скотчем к нижней стороне пленки.

Теперь на подготовленное таким образом основание укладывается разрезанная на отдельные модули пленка (если это необходимо, в том случае, когда размеры помещения позволяют – можно укладывать цельную). Теперь своим руками монтируем на инфракрасную пленку армирующую сетку, которая состоит из стекловолокна.

Далее можно сделать бетонную стяжку, чтобы обеспечить прочность напольного покрытия, но в некоторых случаях такой пол укладывается непосредственно под покрытие.

Как устроен пленочный пол?

Инфракрасный пол изготовлен из экологически чистого материала, имеет лёгкий и тонкий вид. Пленка сделана из двух слоев, между ними находятся нагревательные углеродные или биметаллические детали. Сама пленка сделана из плотного противопожарного полимера, имеющего большие гидроизоляционные и электроизоляционные качества. Проводники, установленные со всех сторон нагревательных элементов, подсоединяются к электричеству. Инфракрасный пленочный пол работает при помощи электроэнергии.

Пленочный пол с углеродными нагревательными элементами можно укладывать под любой напольный настил. Минусы полов с биметаллическими элементами в том, что их нельзя использовать под керамической плиткой.

Вместе с инфракрасным полом продается система, контролирующая уровень нагрева. Термостат изменяет и поддерживает установленную температуру нагрева с помощью встроенных в пленочный пол датчиков. Такой теплый пол будет очень выгодным, так как с термостатом можно хорошо сэкономить средства, к тому же его установка будет стоить гораздо дешевле.

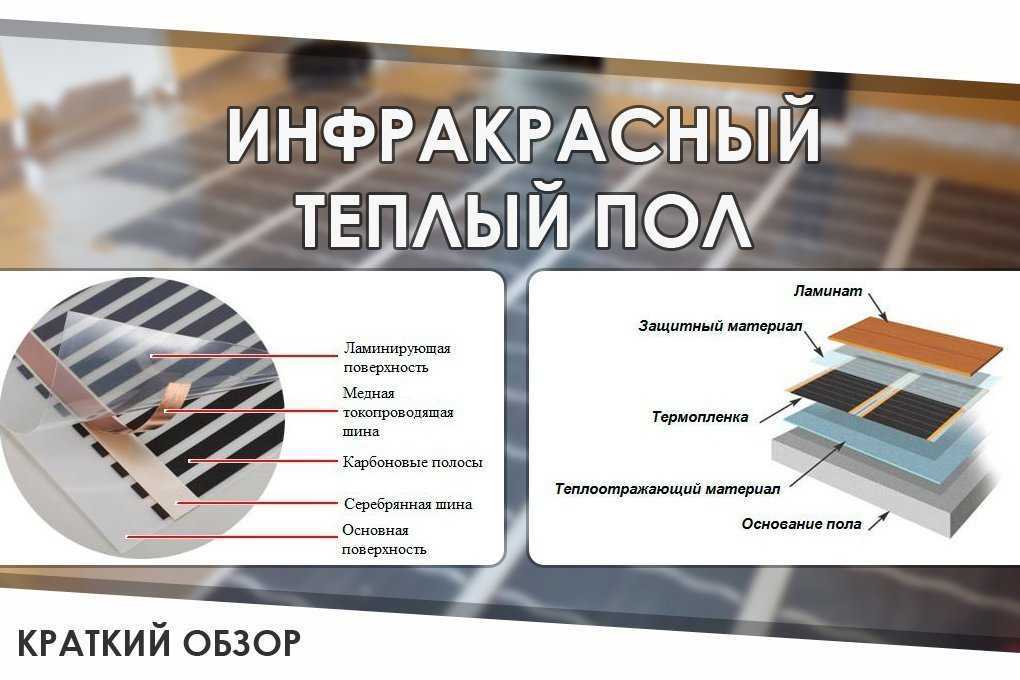

Конструкция инфракрасного пленочного пола
