Что такое редуктор давления и почему его нужно ставить почти в каждой квартире

Варианты исполнения

Теперь поговорим о вариантах их исполнения, рассматривая разных производителей редукторов давления, можно отметить, что у каждого производителя есть свои фишки и полезности, которые определённо нужно учитывать при их приобретении. До этого, мы рассматривали два вида редукторов давления, имеющих классическое исполнение, а например другой производитель достаточно известный многим, предлагает вам получить и редуктор и фильтр в одном так сказать флаконе.

И если учесть что некоторые производители редукторов прямо указывают на то, что перед редуктором необходима обязательная установка сетчатого фильтра, то здесь вы сразу получаете два прибора в одном.

Спорить не буду, конечно, и цена у такого прибора довольно таки высока, и многие, наверное скажут: за эти деньги можно купить два простых мембранных редуктора и два промывных фильтра, но это уже как говорится на вкус и на цвет.

Но, например, в тесных условиях расположения вводного узла, сократить место и установить прибор два в одном может быть даже очень оправдано. Варианты исполнения редуктора с промывным фильтром могут быть разными, например колба фильтра может быть прозрачной из пластика, а может быть закрытого типа.

Здесь сложно сказать что лучше, кто то наверное хочет видеть сколько грязи собралось в корпусе фильтра, но правда в том, что при плохой воде, через какое то время прозрачная колба наверное уже будет не так прозрачна. При выборе редуктора, нужно обязательно смотреть на его характеристики, изделия с прозрачной колбой как правило идут только на холодную и часто по характеристикам выдерживают меньшее давление по сравнению с аналогичным но имеющим уже закрытую колбу. Есть редуктора со встроенным штатным косым фильтром защищающим его механизм . Редуктор давления может иметь отверстие под манометр что определённо очень удобно, поскольку не нужно устанавливать дополнительный узел с манометром. Благодаря манометру можно контролировать и выставить на выходе устройства необходимое давление. Теперь о регулировке, классический вариант исполнения редуктора предполагает регулировку давления воды по манометру, где сама регулировка производится при помощи поворота ключа или отвертки вставленными в регулировочную втулку редуктора, производя вращение втулки до необходимого значения показаний на манометре.

Этот способ, в принципе не обременителен, не требует много времени и достаточно прост. Но некоторые производители пошли ещё дальше и представили покупателю редуктора с возможностью регулировки давления от руки, ориентируясь по цифровым делениям шкалы расположенной прямо на корпусе редуктора.

Такой вариант определённо удобен, но как говорится, за всё нужно платить, в любом случае, что бы быть убеждённым на все 100, гораздо правильнее, контролировать давление по манометру, сравнивая его с цифровой шкалой указанной на редукторе.

Как правильно установить своими руками – пошаговая инструкция

Обладая некоторыми навыками в производстве сантехнических работ, смонтировать регулятор давления своими руками совсем не сложно. Если есть в наличии все необходимые элементы и набор инструментов, то сам процесс установки будет легко осуществим.

Рассмотрим последовательность действий для монтажа РДВ в квартире, и в частном доме. Для понимания принципа, достаточно представить наиболее простой вариант, когда трубопроводы по помещениям еще не разведены.

То есть, врезаться в готовую систему нет необходимости. Есть стояк и запорный вентиль. Из этих условий и станем исходить.

В квартире

Монтаж следует проводить в горизонтальной плоскости, чтобы сам РДВ и манометр находились в  вертикальном положении. До начала работ нужно позаботиться о материалах и инструментах. А также провести некоторую подготовку.

Потребуется иметь в наличии:

• редуктор (желательно с манометром);
• запорные вентили (2 шт.);
• фильтр грубой очистки;
• обратный клапан;
• фитинги (набор и количество, в зависимости от схемы разводки).
• разводные ключи;
• отвертки;
• пакля (лён) и клеевой состав для её склеивания (ленту ФУМ);
• при использовании полипропиленовых труб запастись всеми соединительными деталями и паяльным агрегатом.

В качестве запорной арматуры при монтаже редуктора настоятельно рекомендуется использовать шаровые вентили, как наиболее приемлемые.

Во избежание непредвиденных ситуаций, указанную ниже очередность шагов, лучше соблюсти в точности:

1. Удостовериться, что подача воды надежно перекрыта.
2. Осмотреть редуктор. Установить заглушки на боковых отверстиях (отверстия предназначены для последующего размещения манометров).
3. На вводе, после главного запорного вентиля поставить фильтр.
4. Установить обратный клапан (исключает обратный водоток при отсутствии давления в системе).
5. Зафиксировать первый запорный вентиль.
6. Установить регулятор давления таким образом, чтобы заглушка, определяющая место положения манометра, оказалась вверху. После регулятора необходимо оставить прямой участок трубы длиной не менее 5 рабочих диаметров. Это поможет стабилизировать работу РДВ.
7. Смонтировать второй запорный вентиль.
8. Далее подключается водоизмеритель и устраивается дальнейшая разводка.

Все резьбовые соединения должны быть герметичны. Для этого используется пакля с добавлением клея (лента ФУМ)

Важно не перетягивать гайки. Они выполнены из латуни. При избыточной нагрузке могут лопнуть

При избыточной нагрузке могут лопнуть.

Принципиально схема включения РДВ в систему водоснабжения квартиры, в упрощенном виде, выглядит так, как показано на фото ниже:

Схема подключения редукторов давления в систему водоснабжения квартиры: 1- механический фильтр грубой очистки; 2 — обратный клапан; 3 — счетчики ГВС и ХВС; 4 — фильтр промывной; 5 — редуктор давления

Однако, в целях удобства эксплуатации и регулировки редуктора, его следует разместить между двумя запорными шаровыми вентилями, как это представлено на следующем изображении.

Все устанавливаемые элементы необходимо фиксировать в соответствии с направлением водотока. Стрелка на каждом изделии позволит не допустить ошибки.

В частном доме

При автономном водоснабжении дома следует учесть тот факт, что в систему водопровода включен электрический насос, поддерживающий необходимое давление. Водозабор осуществляется из скважины.

Скачки давления при работе насоса неизбежны, поэтому для нормализации функционирования водопроводной сети и защиты бытовых приборов редуктор давления просто необходим.

Если исходить из того, что разводка труб по дому еще не выполнена, то задача по установке РДВ сводится к подготовке инструментов, сантехнических компонентов, и непосредственно, к монтажу.

Потребуются:

• разводные гаечные ключи,
• фильтр,
• обратный клапан,
• редуктор,
• пакля,
• клеевой состав (лента ФУМ).

Определив место расположения приборов, можно приступить работе. К трубопроводу, идущему от насоса, подключаются:

• фильтр;
• обратный клапан;
• редуктор на горизонтальный участок трубы, таким образом, чтобы манометр был в верхнем положении.

Установка приборов должна быть произведена в соответствии с водотоком. Далее делается остальная разводка.

Если частный дом подключен к централизованному водоснабжению, то РДВ ставится на вводе в здание после фильтра, до водоизмерителя. Часто сотрудники «Водоканала» категорически не согласны с такой последовательностью монтажа, несмотря на регламентирующие правила.

Как вариант, редуктор можно установить после узла учета. В этом случае его профилактика облегчается свободным доступом.

В первом случае, водоснабжающая организация может регулятор давления опломбировать.

Как установить регулятор давления воды в водопроводе

Для установки редукторов, регулирующих давление, целесообразно использовать горизонтальный участок водопроводных труб. При необходимости оборудование может быть смонтировано и на вертикально расположенных трубах. Безотказную работу позволяет обеспечить использование фильтра, выполняющего механическую очистку воды.

В стандартных условиях для монтажа редуктора используется участок за водосчетчиками. Чтобы удобно регулировать редуктор давления воды и проводить обслуживание прибора следует установить запорную арматуру.

При наличии предохранительных клапанов, параметры установленного давления на участке выхода должны составлять на двадцать процентов ниже, чем показатель давления на вход каждого клапана.

Монтаж необходимых параметров давления на выход регулятора выполняется в условиях нулевого водоразбора, характеризующегося закрытыми точками.

Посредством вращения установочного элемента регулятора по часовой стрелке повышается уровень давления на участке за регулятором. Поворот в обратную сторону способствует понижению этого показателя. Правильный выбор диаметра регулятора базируется на ожидаемом расходе воды.

Грамотно смонтированный в систему регулятор давления не нуждается в специальном обслуживании, но для продления эксплуатационного срока целесообразно выполнять периодическую очистку сетки фильтра и седла.

Изношенные в процессе работы элементы, представленные сеткой и мембраной, могут быть легко заменены без использования демонтажных работ корпусной коробки.

Сколько стоит прибор?

Стоимость редукторов для регуляции давления очень сильно варьируется в зависимости от категории, основных характеристик и производителя устройства. К числу наиболее распространённых относятся следующие регуляторы:

• серия Honeywell 1/2″ с возможностью подсоединения манометра — порядка 1,7 тыс. рублей;
• серия Honeywell 3/4″ с возможностью подсоединения манометра — порядка 2,1 тыс. рублей;
• серия ITAP 1/2″ с диапазоном 1–4 бар — порядка 590 рублей;
• серия ITAP 3/4″ с диапазоном 1–4 бар — порядка 630 рублей;
• серия DMV/ZH-1 с максимальной температурой 60 °C — порядка 9,5 тыс. рублей;
• серия EMMETI 1/2″ со сгонами и диапазоном 0,5– 6 бар — порядка 7,5 тыс. рублей;
• серия EMMETI 1/4″ со сгонами и диапазоном 0,5– 6 бар — порядка 7,1 тыс. рублей;
• серия WATTS 1/2″ со сгонами и отверстиями под манометр — порядка 13,7 тыс. рублей;
• серия WATTS 1/4″ со сгонами и отверстиями под манометр — порядка 6,9 тыс. рублей;
• серия WATTS 1″ со сгонами и отверстиями под манометр — порядка 4,1 тыс. рублей;
• серия WATTS 3/4″ со сгонами и отверстиями под манометр — порядка 3,2 тыс. рублей.

Стоимость установки

Монтаж регуляторов на трубопроводы ГВ и ХВ не относится к категории сложных, но достаточно невысокая стоимость профессионального выполнения такого типа сантехнических работ и гарантия, сроком на двенадцать месяцев, позволяют привлечь к установке редукторов специалистов.

Средняя стоимость установки одного редуктора для стабилизации водяного давления составляет порядка 1200 рублей и может изменяться в зависимости от степени сложности и особенностей монтируемого оборудования.

Современные системы водоснабжения требуют установки такого оборудования в обязательном порядке. Грамотный монтаж правильно подобранного редуктора для регуляции параметров давления способствует предохранению дорогого сантехнического оборудования от гидроудара и минимизировать риски аварийных ситуаций.

Принцип работы

В процессе работы давит на подпружиненную мембрану, которая размещена в датчике давления. При этом учитываются настройки датчика. Так, вода может преодолевать сопротивление пружины или же нет. При недостаточном давлении мембрана остается в исходном положении и редуктор не влияет на скорость потока жидкости. Но, если напор воды значительно превышает сопротивление пружины, то мембрана начинает двигаться. В результате в работу вступает поршень или клапан.

Важность регулятора давления воды в квартире

Поршень и датчик давления образуют замкнутую систему, которая приводится в движение при малейшем изменении напора воды. Датчик в свою очередь размещается после клапана или поршня. Это позволяет контролировать и регулировать давление воды до полного прекращения гидравлического удара.

Важно: К сожалению, вода в трубопроводах может иметь в своем составе мелкие частицы инородных материалов. Когда грязь попадает между корпусом и клапаном или поршнем, то повышается износ конструктивных элементов устройства

В результате срок его эксплуатации значительно сокращается. Поэтому специалисты рекомендуют устанавливать в систему фильтры тонкой и грубой очистки.

Для защиты от гидроударов  рекомендуем дополнительно воспользоваться гасителем от гидроударов.

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Устанавливают редуктора в следующих случаях.

1. Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.
2. Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
3. Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Для жилых зданий, как правило, применяют регуляторы давления прямого действия.

Они работают по принципу уравновешивания усилий (третий закон Ньютона), действующих на мембрану: с одной стороны – силы напряжения пружины, а с другой – силы напора после редукции.

Таким образом, даже в случае сильных колебаний входного давления, оно быстро гасится, и на выходе регулятора давление удерживается на постоянном уровне.

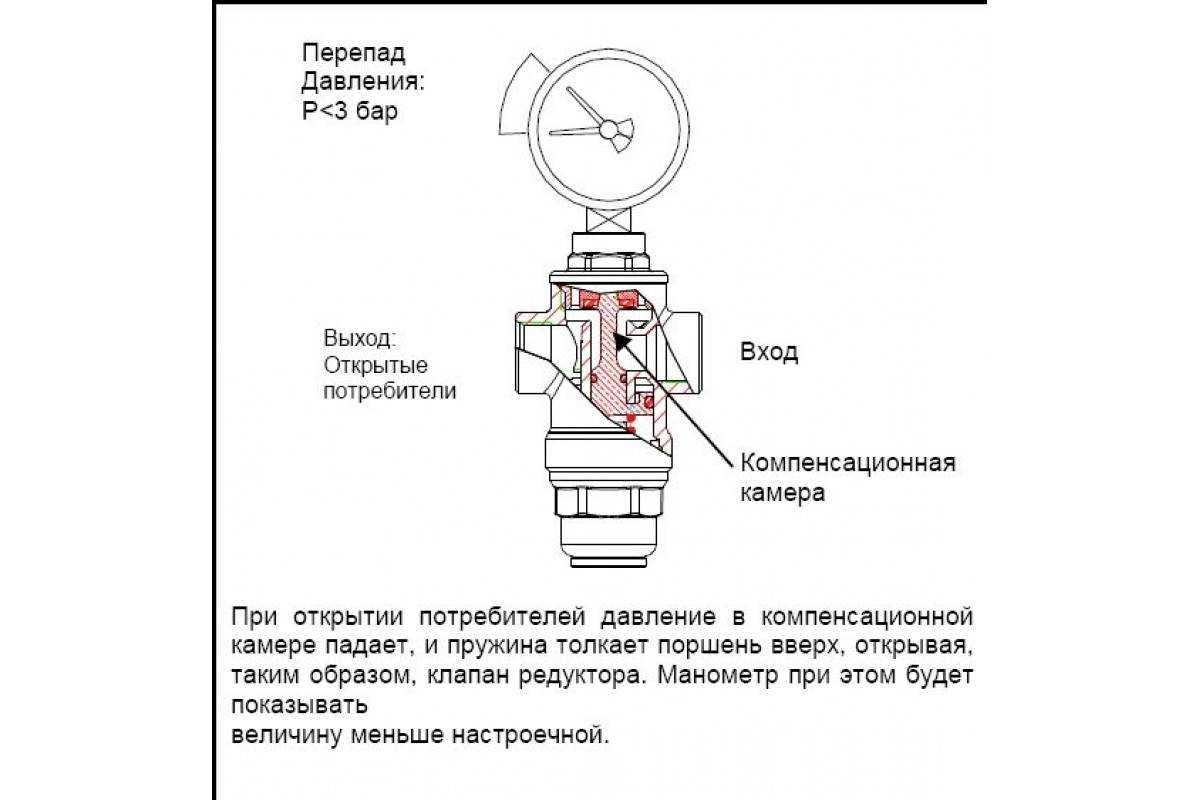

В случае прекращения водоразбора регулятор полностью закрывается. Компенсация входного давления обеспечивает независимость открытия и закрытия клапана от моментального давления на входе в регулятор. Таким образом, колебания давления на входе не влияет на отрегулированное давление на выходе.

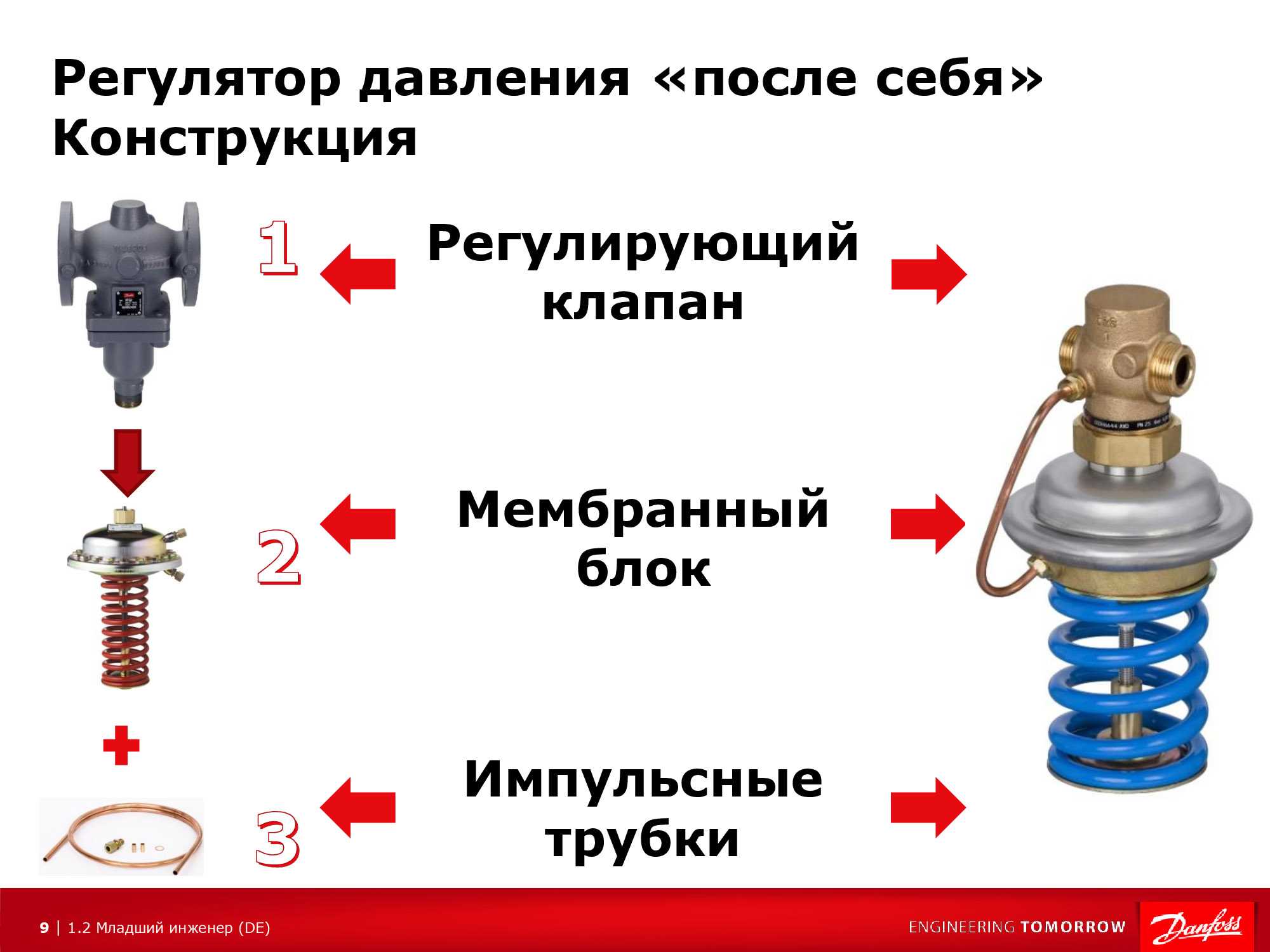

Такие регуляторы содержат систему «мембрана–пружина» (1–2), которая открывает или закрывает регулятор в зависимости от величины давления на выходе из него. Другие узлы регулятора – неподвижное седло (3) и подвижная мембрана (4). Давление на входе действует на камеру I, а давление на выходе – приложено к камере II.

При отборе воды давление на выходе, а, следовательно, усилие, развиваемое мембраной, падает, при этом возникает дисбаланс сил мембраны и пружины, заставляющий клапан открыться. После этого давление на выходе (в камере II) возрастает до тех пор, пока усилия мембраны и пружины не сравняются.

Фланцевые регуляторы давления, как правило, устанавливаются на разветвлениях трубопроводов на вводе в здание. В них применяется уравновешивающий поршень (5), площадь которого равна площади мембраны клапана (4). Силы, создаваемые исходным давлением на мембране клапана и на уравновешивающем поршне, равны. Однако они направлены в противоположные друг другу стороны и поэтому уравновешиваются.

Заводская настройка клапанов, как правило, 2,5–3 бар. Настройка значения давления потребителем осуществляется поворотом регулирующей ручки или винта.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Ситуация	Регулируемые точки	Вариант переделки
Помпа долго работает не останавливаясь	Следует изменить верхнюю отсечку остановки помпы	1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из крана	Следует поднять давление пуска, сохранить давление отключения	Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напор	Следует повысить давление включения	Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напор	Следует снизить давление пуска	Ослабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать реже	Следует повысить давление отключения	Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Китайский болотоход на шинах низкого давления смотреть

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

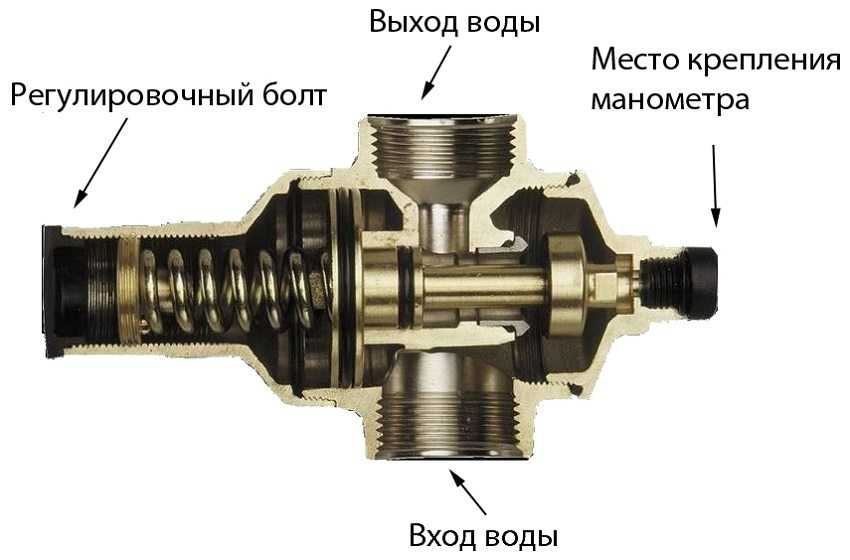

Редуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Рейтинг самых качественных бюджетных редукторов стоимостью от 300 рублей

OGINT RDB02 поршневой Ду15 Ру16 м/м Рн 1-9

Бюджетное, недорогое устройство китайского производства, которое предназначено для установки в разнообразных системах водоснабжения. При изготовлении этой модели использовалась латунь. Благодаря никелевому покрытию этот агрегат обладает весьма продолжительным сроком эксплуатации. Прекрасно подходит для организации холодного водоснабжения в частных домах, дачах.

Размер резьбы у этого ограничителя – G1/2. Относится к устройствам поршневого типа. Выдерживает давление в 16 бар. Для подключения к сети используется внутренняя резьба. Масса изделия – 330 гр.

OGINT RDB02 поршневой Ду15 Ру16 м/м Рн 1-9

Достоинства

• Цена (средняя стоимость 400 рублей);
• Простота монтажа и регулировки;
• Качество материалов;
• Небольшой вес.

class=’s-article__points-list’>

BL 6823 TIM

Дешевый, бюджетный поршневой регулятор, который специально разработан для использования в системах водоснабжения частных, а также многоэтажных домов. Применяется для стабилизации потока жидкости в системе, защиты подключенных к водоснабжению бытовых приборов от гидроударов. Эта модель может активно применяться как для подключения бытовых аппаратов в квартире либо на магистральном трубопроводе или его ответвлениях.

Дополнительно оснащается манометром, а также обладает продолжительным периодом эксплуатации. Применение этого агрегата актуально в системах отопления и водоснабжения, где наблюдаются постоянные скачки потока воды (более 1 бар).

Корпус этого аппарата сделан из латуни. Диапазон регулировки составляет от 1,5 до 6 бар (заводская стандартная настройка – 3 бар). Максимальный рабочий уровень – 16 бар. Диапазон максимальной рабочей температуры жидкости равен не более +70 градусов по Цельсию.

BL 6823 TIM

Достоинства

• Надежность;
• Долговечность;
• Устойчив к коррозии;
• Обеспечивает 100% защиту от гидроудара;
• Качество материалов корпуса;
• Цена (500 рублей).

class=’s-article__points-list’>

CTM TERMO

Качественный, бюджетный регулятор, который прекрасно подойдет для сетей холодного, а также горячего снабжения воды. Кроме того, эту модель можно применять для обустройства системы отопления. Этот аппарат активно гасит скачки гидроударов в сети и защищает подключенные бытовые приборы.

Диапазон регулирования равен от 1 до 6 бар. Заявленная компанией производителем продолжительность эксплуатации этого прибора равна около 15 лет. Корпус сделан из латуни. Страна – производитель Китай.

CTM TERMO

Достоинства

• Невысокая стоимость (669 рублей);
• Универсальность применения (холодное, горячее водоснабжение, отопление);
• Качество материалов;
• Продолжительность эксплуатации.

class=’s-article__points-list’>

PRV 253 ½ дюйма PROFACTOR

Надежный регулятор, способный понижать, а также стабилизировать уровень силы потока воды на входе системы. Подходит для монтажа на бытовых водопроводах и прекрасно обеспечивает стабильный уровень давления жидкости, которая поступает из центральной водопроводной системы.

Эта модель обладает небольшими габаритами и практически не создает шума во время работы. Прекрасно подходит для установки в небольших водопроводных системах (частных домах, квартирах). Корпус изделия выполнен из никелированной латуни. Диапазон регулировки составляет 1-6 бар. Максимальная рабочая температура работы +60 градусов по Цельсию.

PRV 253 ½ дюйма PROFACTOR

Достоинства

• Стоимость (670 рублей);
• Отсутствие шума во время работы;
• Прочный корпус.

class=’s-article__points-list’>

• Небольшой предела максимальной рабочей температуры;
• Преимущественно используется в небольших системах подачи жидкости (дома, квартиры).

class=’s-article__points-list’>

Minibrass ½ дюйма Itap 361

Качественная модель регулятора, представленная на отечественном рынке популярным итальянским производителем. Подходит как для бытового, так и для промышленного применения. Эту модель можно устанавливать на холодное, а также горячее водоснабжение или отопление. Кроме того, этот аппарат пригоден для монтажа на системы, отвечающие за подачу сжатого воздуха либо жидкостей, которые не оказывают агрессивное воздействие на материал, из которого изготовлена задвижка устройства.

Корпус этой модели сделан из латуни. Диаметр подключения равен ½ дюйма. Рабочий показатель на выходе равен 1-4 бар. Уровень максимально допустимой рабочей температуры +80 градусов по Цельсию.

Minibrass ½ дюйма Itap 361

Достоинства

• Приемлемая стоимость (889 рублей);
• Универсальность;
• Высокое качество изделия;
• Простота установки и настройки;
• Возможность дополнительного подключения манометра.

class=’s-article__points-list’>

Самостоятельная настройка

Изучая статьи и видео по регулировке датчика редуктора давления горячей воды в квартире, несложно понять, что процесс предполагает поэтапное выполнение. Фактически его можно разбить на два этапа.

Подготовительный

В зависимости от конструктивных особенностей выбранной модели, вам могут потребоваться определенные инструменты:

• шестигранный шлиц на 4-6 мм;
• обычная плоская отвертка;
• специальный (универсальный) ключ на 2-20 мм;
• манометр, позволяющий контролировать давление;
• переходник для соединения с душевым шлангом или смесителем.

Непосредственно настройка

После тщательной подготовки необходимо сделать следующее:

• перекройте все краны во внутренней системе;
• поставьте манометр-контроллер на регулятор или подключите его к трубопроводу;
• с помощью вентиля пустите жидкость по трубе с минимальным напором;
• зафиксируйте показатели с измерителя;
• открутите пробку с отверстия, где располагается винт для регулировки;
• взяв подходящий инструмент (например, отвертку), аккуратно вращайте винтовой элемент по часовой стрелке, в итоге пружина надавит на клапан и он станет захлопываться при меньшем количестве атмосфер;
• чтобы увеличить силу потока, необходимо осуществить вращение в обратную сторону;
• остается протестировать установку и отсоединить манометр.

Регуляторы давления воды

Мембранные и поршневые регуляторы давления воды Officine Rigamonti (OR), Honeywell, ICMA, Pintossi, Atoll

Регулятор давления воды — маленький защитник сантехнических приборов!

Регуляторы давления воды предназначены для стабилизации и понижения давления в системе водоснабжения. Редуктор давления — это важный элемент в системе, он является защитным устройством, для примера условно сравним его с стабилизатором напряжения сети 220 вольт, стабилизатор защищает электрические приборы от резких скачков напряжения в сети, а редуктор давления воды защищает сантехнические приборы и бытовую технику (стиральные машины, фильтры очистки питьевой воды, водонагреватели и т.п.).

Требования для установки редукторов давления воды: Установить редуктор давления достаточно просто, главное придерживаться следующих правил.

• Редуктор необходимо устанавливать после фильтра механической очистки воды.
• Установка осуществляется строго по стрелке указателя потока воды.
• Как правило редуктор имеет отверстие для установки манометра со шкалой давления, манометры бывают с тыльным и с вертикальным подключением. Манометр устанавливается шкалой вверх.

Настройка давления воды

• Регулировка давления осуществляется при помощи поворота винта, который прижимает или ослабляет пружину, она в свою очередь открывает или закрывает рабочий клапан.
• Редукторы давления как правило позволяют выставить давление на выходе 0,5 — 7 бар. Рекомендуемое давление для квартир 2 — 3 атмосферы.
• Для уменьшения давления воды, винт поворачивается против часовой стрелки, повернув винт в обратную сторону, давление увеличится.

Мембранный и поршневые регуляторы давления воды — в чем отличия?

Мембранный регулятор давления благодаря наличию компенсационной камеры и перекрывающей мембраны, позволяет получить на выходе стабилизированное давление воды на выходе.

Основными преимуществами таких редукторов является:

• Мембранные редукторы давления воды не имеют трущихся частей, по этой причине они не так требовательны к качеству воды и надежность таких редукторов значительно, чем у поршневых редукторов с пружинными блоками.
• Как правило у мембранных регуляторов диапазон регулировки расширенный – от 0,5 до 7 бар.
• Лучше сглаживают перепады давления воды на входе.
• Работа с большим диапазоном давления.
• Работа с более низким расходом воды. Но и цена таких редукторов значительно выше чем у поршневых.

Поршневой редуктор давления воды в своей конструкции содержит поршень, который поджат пружиной. В зависимости от давления воды на выходе, поршень поджимает проход, выпускающий воду на выход.

Особенность поршневых редукторов давления воды:

• Наличие движущихся частей внутри корпуса.
• Более высокие требование к фильтрации воды на входе.
• Максимальная скорость потока воды ограничена 2 м/с (что бы исключить повышенный износ механизма поршня).
• При большом расходе воды, происходит существенное снижение давления.

NEW Новое поступление в наш ассортимент редукторов давления воды — мембранные редукторы от производителя OFFICINE RIGAMONTI (Италия)

Отличительные особенности мембранных регуляторов OR серии 0028:

Компания OFFICINE RIGAMONTI, сокращенно (OR) ранее производила мембранные редукторы давления воды для компании VALTEC, модель VT.085.N, которая зарекомендовала себя с хорошей стороны. Сантехники и монтажные организации с удовольствием используют данную продукцию и по сей день, но редукторы давления VALTEC не имеют разъемных соединений, которые в свою очередь значительно упрощают монтаж и последующее техническое обслуживание приборов.

В регуляторах давления воды OR серии 0028, реализована функция разъемных соединений. В базовом наборе включены американки 1/2х3/4″, такой функционал ранее был доступен только в редукторах премиум класса, например редуктор давления FAR НР-НР серии FA 2810 или редукционный клапан Honeywell D06F B. Но стоимость таких моделей существенно выше чем у редукторов от производителя OFFICINE RIGAMONTI, при этом допустимая максимальная температура у FAR и Honeywell —70°С, что на 10°С меньше чем у редукторов OR, там допустимая температура 80°С, запас прочности мембран OR добавляет надежности в системе водоснабжения.
